KNX/EIB智能建筑控制系统方案一、电气KNX/EIB智能建筑控制系统介绍随着人们对建筑品味的日益提高，人们在希望降低能源消耗的同时，对建筑物电气安装的灵活性、舒适性与功能性也提出了越来越高的要求，它有力的推进了建筑系统工程的发展。
建筑系统工程的基础是建筑安装技术的一体化，打破行业的界线，将智能化的家庭技术与楼宇技术的全部功能包揽于一身。
传统的电气安装技术已难以满足现代化建筑的需要，所谓智能化的建筑成为当今先进建筑的必然。
早在20世纪80年代中期，各家公司就已不谋而合的酝酿着将总线技术应用于电气安装技术与楼宇技术，人们已经发现各个厂家专用系统的进入市场，给市场的相互广泛渗透设置了屏障。
在此背景下，发源于欧洲的KNX/EIB（European Installation Bus，欧洲安装总线）智能安装系统应运而生。
KNX/EIB是将目前计算机控制技术领域最新的现场总线技术应用于传统的电气安装领域的新技术，它使来自各行各业各工种的各个单独的产品和系统联合成为一个相互联通的系统，有效地实现了对照明、调光、百叶窗、场景控制、用电负荷控制、安保、供热系统等的智能控制，达到安全、节能、人性化的效果，并能在今后的使用中方便地根据用户的需求进行变更，成为真正灵活智能的电气安装系统。
它的优势是传统电气安装所无法比拟的。
1. KNX/EIB 面向未来的电气安装系统现代的建筑离开电是无法想象的。
无论是传统的照明和插座，还是现代化的通讯、安保等技术，都离不开电的供应。
KNX/EIB技术本身是在传统电气安装技术基础上引入现场总线概念而发展起来的，它对传统电气安装技术而言是一次突破性的革命，是当今建筑技术领域非常优秀的技术标准。
KNX/EIB总线系统适用于工业建筑、楼宇建筑和住宅建筑。
工程设计简单和使用过程中的灵活性与经济性，已经使KNX/EIB获得了日益广泛的应用，它克服了传统安装技术的诸如控制电缆的数量的不断增多、工程设计耗时费力、火灾负担高以及维修与故障查找的能见性差等许多缺点，综合了过去必须使用许多单个系统才能完成的建筑功能，它具有现场总线技术的核心优点如系统结构简单，设计、安装和维护方便，全分散控制等，解决了建筑中由于涉及工种和功能过多而导致系统过于独立和操作复杂的问题，电力线可直接通向用电设备，传感器可方便的用总线电线来连接，相同的界面、相同的按钮、跨行业的一体化控制，应用领域空前扩展。
2012
KNX /EIB 系统
第一章KNX/EIB系统简介/2第二章KNX/EIB系统设计例图/6第三章KNX/EIB系统与BA的连接方法/10第四章KNX/EIB系统施工说明/11第五章KNX/EIB系统元件一览表/12第六章KNX/EIB系统部分业绩/21
2
3
4
Tree
5
6
7
2、通过USB接口进行连接。
二、通过USB接口进行连接：
KNX/EIB系统提供USB接口与BA系统连接，接口协议为KNX/EIB标准协议，应用软件可由BA系统集成商自行开发。
此方法可实现施耐德KNX/EIB系统系统与BA系统的完全连接，但要求BA系统集成商有一定的软件开发能力。
USB接口元件型号：MTN681829
2、软件OPC-Server，安装OPC-Server软件的电脑通过USB接口与KNX/EIB系统连接，BA可以OPC方式访问Server。
此方式成本相对较低
3、KNX/EIB适配器，提供USB接口及文本方式的数据。
EIB智能照明控制系统一、前言照明控制系统传统是以照明配电箱通过手动开关来控制照明灯具的通断，或通过回路中串入接触器，实现远距离控制。
而今出现的建筑物自控(BA)系统，是以电气触点来实现区域控制、定时通断、中央监控等功能。
由于照明控制系统在BA系统中并非独立，同时控制功能简单，因此使用上有一定的局限性。
故当BA 系统出现故障时，照明系统亦受到影响。
随着微电子技术与数字化技术的发展，开发出了智能化水平更高的专业照明控制的独立系统，从而能节约能源、延长灯具寿命、提高照明质量。
根据使用单位的经验，不仅在照明管理与设备维修的简单及降低费用外，还对环境改善、提高工作效率都有着显著的效果。
二、系统的结构和组成智能照明控制系统按网络的拓扑结构，大致有以下两种型式，总线式和以星形结构为主的混合式。
它们各有特色，前者灵活性较强，易于扩展，控制相对独立，成本较低。
后者可靠性较高，故障诊断和排除简单，存取协议简单，传输速度较高。
一般智能照明控制系统都为数字式照明管理系统，它由系统单元，输入单元和输出单元三部分组成。
除电源设备外，每一单元设置唯一的单元地址，并用软件设定其功能。
通过输出单元来控制各负载回路，各种形式的单元简述如下：1，系统单元：用于提供工作电源，源系统时钟及各种系统的接口，包括系统电源、各种接口（PC、以太网、电话等），网络桥。
主系统对各区域实施相同的控制和信号采样的网络；子系统则对各分区实施不同具体控制的网络。
主系统和子系统之间通过信息等元件连接，实现数据传输。
2，输入单元：用于将外部控制信号变换成网络上传输的信号；如可编程的多功能（开/关、调光、定时、软启动/软关断等）输入开关、红外线接收开关及红外线遥控器（实现灯光调光或开/关功能）。
各种型式及多功能的控制板，（如有的提供LCD页面显示和控制方式，并以图形、文字、图片来做软按键，可进行多点控制、时序控制、存储多种亮模式等），各种功能传感器（如红外线传感器可感知人的活动以控制灯具或其他负载的开关, 亮度传感器）,通过对周围环境的亮度的检测，调整光源的亮度，使周围环境保持适宜的照度，以达到有效利用自然光，节约电能。

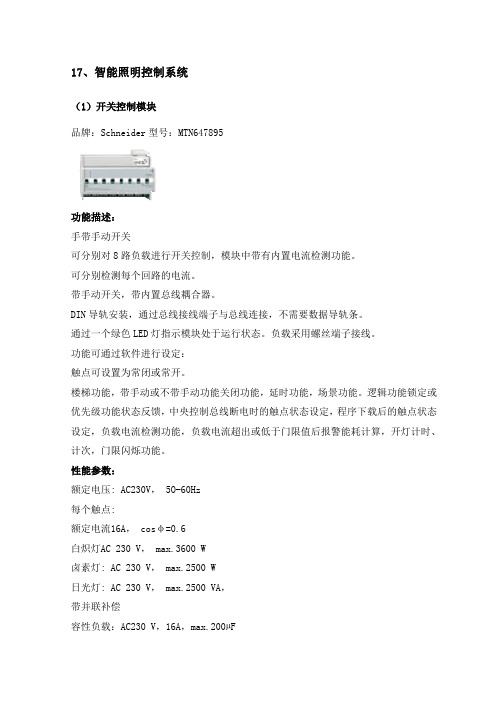

17、智能照明控制系统（1）开关控制模块品牌：Schneider型号：MTN647895功能描述：手带手动开关可分别对8路负载进行开关控制，模块中带有内置电流检测功能。
可分别检测每个回路的电流。
带手动开关，带内置总线耦合器。
DIN导轨安装，通过总线接线端子与总线连接，不需要数据导轨条。
通过一个绿色LED灯指示模块处于运行状态。
负载采用螺丝端子接线。
功能可通过软件进行设定：触点可设置为常闭或常开。
楼梯功能，带手动或不带手动功能关闭功能，延时功能，场景功能。
逻辑功能锁定或优先级功能状态反馈，中央控制总线断电时的触点状态设定，程序下载后的触点状态设定，负载电流检测功能，负载电流超出或低于门限值后报警能耗计算，开灯计时、计次，门限闪烁功能。
性能参数：额定电压: AC230V， 5O-60Hz每个触点:额定电流16A， cosφ=0.6白炽灯AC 230 V， max.3600 W卤素灯: AC 230 V， max.2500 W日光灯: AC 230 V， max.2500 VA，带并联补偿容性负载：AC230 V，16A，max.200µF马达负载：AC230 V，max.1000 W负载电流检测:检测范围：0.1A to 16A(正弦波有效值或直流)传感器精度：±8%电流值(正弦)和±100mA频率: 5O/60Hz单位: 100mA宽度：8模数=大约144mm包装：带总线端子和电缆保护盖（2）开关控制模块品牌：Schneider型号：MTN648495功能描述：手带手动开关可分别对12路负载进行开关控制，模块中带有内置电流检测功能。
可分别检测每个回路的电流。
带手动开关，带内置总线耦合器。
DIN导轨安装，通过总线接线端子与总线连接，不需要数据导轨条。
通过一个绿色LED灯指示模块处于运行状态。
负载采用螺丝端子接线。
功能可通过软件进行设定：触点可设置为常闭或常开。
楼梯功能，带手动或不带手动功能关闭功能，延时功能，场景功能。
目录1智能照明控制系统 (2)1.1系统概述 (2)1.2需求分析 (2)1.3设计原则 (2)1.4设计要点 (3)1.5系统设计 (4)1.5.1KNX总线拓朴结构 (4)1.5.2系统结构 (5)1.5.3系统功能 (6)1.6方案设计 (6)1.6.1剧院大厅 (6)1.6.2展示区域 (7)1.6.3剧院观众席 (7)1.6.4公共区域 (8)1.6.5后台休息区 (9)1.6.6泛光照明 (9)1.6.7地下车库照明 (9)1.7与第三方接口 (10)1.8主要设备参数 (10)1.8.1监控管理软件 (10)1.8.22、4、8、12路16A开关控制器 (11)1.8.3窗帘控制模块 (12)1.8.4触摸屏 (12)1.8.5存在感应器带耦合器光感红外 (12)1.8.64路通用输入/输出接口 (13)1.8.7带LCD温控智能控制面板 (13)1.8.8智能面板带耦合器 (14)1.9施耐德电气介绍（仅供参考） (14)1.9.1施耐德电气集团简介 (14)1.9.2施耐德电气ISC ECS (16)1智能照明控制系统1.1系统概述珠海歌剧院设计一套智能灯光控制系统，采用Schneider KNX全数字分布式控制系统，对区域内各类照明等电气设备进行自动化和集中控制管理，实现能源监测，不仅可有效管理楼宇的电气设备，提供灵活多变的使用功能和效果，还可以维护并延长灯具及电气设备的使用寿命，达到安全、节能、人性化、智能化的效果，并能在今后的使用中方便地根据用户的需求进行扩展。
1.2需求分析根据歌剧院设计规划和使用要求，配置智能照明控制系统的功能分析如下：1.3设计原则根据现行国家规范和项目技术文件的要求，我们在对珠海歌剧院项目KNX 智能照明控制系统的设计中遵循以下的原则：先进性：采用代表当今世界先进技术水平的成熟稳定的系统设备，并建立一个可扩展的平台，充分保护前期工程投资和后续扩展，使系统具有先进性。
智能照明KNX/EIB控制系统应用技术摘要:国家博物馆作为世界级博物馆,不仅在规模上是世界一流的,其内部的控制系统也是世界一流的,因此能体现出国家博物馆的国际地位｡本工程中同时配备了西门子的智能照明控制系统及库柏的应急智能照明控制系统,两个系统根据条件或单独控制,或结合控制,充分体现了绿色照明､智能照明､安全照明､美观照明的使用理念｡在本工程中对智能照明控制系统做了分析｡关键词: 智能照明KNX/EIB控制系统应用技术Abstract: the national museum as a world-class museum, not only in terms of scale is one of the world first-class, its internal control system is the world’s first-class, so can reflect the national museum of its international status. In this project at the same time equipped with Siemens intelligent lighting control system and the emergency of cooper intelligent lighting control system, the two systems according to the condition or individual control, or a combination of control, fully embodies the green lighting, beautiful intelligent lighting, security lighting, lighting the use of the concept. In this project, the intelligent lighting control system is analyzed.Keywords: KNX/EIB intelligent lighting control system application technology1.引言国家博物馆作为世界级博物馆,不仅在规模上是世界一流的,其内部的控制系统也是世界一流的,因此能体现出国家博物馆的国际地位｡作为一个如此庞大的公共建筑,内部的功能分区及其复杂,每个区域对照明的要求各不相同,如何有效地满足各个区域的照明需求,根据精装修的外观要求及区域的使用要求,现场选用了高品质照明灯具的同时,还为其配备了完善的控制系统,从而保证了各个区域的灯光要求,细腻､安全､有效地渗入了建筑的每个角落｡本工程中同时配备了西门子的智能照明控制系统及库柏的应急智能照明控制系统,两个系统根据条件或单独控制,或结合控制,充分体现了绿色照明､智能照明､安全照明､美观照明的使用理念｡在本工程中对智能照明控制系统使用做如下分析:1.智能照明KNX/EIB控制系统应用技术国家博物馆位于北京市中心天安门广场东侧,项目分为老北馆､老南馆､新馆三个部分,该项目主要实现对灯光的智能控制,并且与安防系统､消防系统联动控制,在新馆楼控机房内实现对博物馆的整体照明控制｡安防､消防联动采用硬件进行连接｡本项目在设计之初即以节能､生态的目标作为标准,建成一座生态节能示范工程｡项目实施时选择(KNX/EIB)产品,并将KNX/EIB产品的节能各要素充分发挥,为节能和生态树立了标杆｡KNX/EIB智能控制系统在国家博物馆项目中主要用于以下设备的集成式控制｡设计在不同的区域采用不同的控制方式达到最佳的节能效果:中央控制则可对整个国家博物馆大楼的灯光进行集中监视和控制,可通过中控电脑对每个区域的灯具实时显示,通过对上下班时间的限制,可有效降低照明在建筑能源的消耗｡光线感应控制､定时控制及人体感应控制可分别根据自然光线､上下班时间及工作人员的活动情况对灯光进行自动控制,既节省人工,方便控制,又可有效节能｡例如,在公共区域及上下班时间相对弹性的办公区域进行自动控制,可做到:人来,灯开,人离,灯关,避免人员外出或下班后出现长明灯现象;在上下班比较有规律的办公区,采用定时的方式对灯光自动控制,同样可以避免下班后忘记关灯的情况出现｡以上方式都可达到节能的效果,但不同区域､不同控制方式所产生的节能效益是不同的,但实际节能方式和节能效果不仅限于此,例如通过光线感应控制灯光,当自然光照度足够时,光线感应可自动将靠窗边的灯光关闭,当自然光线变暗并且室内有人时,光线感应则可以自动将灯光开启｡2.博物馆内智能照明系统设计按照国家博物馆大楼建设理念,在弱电系统中的智能控制系统采用具有世界水平的KNX/EIB的智能控制系统,统筹考虑生态建设､资源节约､体现了人与人的和谐､人与自然的和谐､人与经济活动的和谐,提供一套完善的绿色智能控制的解决方案｡在该方案中选用KNX/EIB系列产品控制照明设备,把照明设备总体融入到EIB系统中,实现统一的智能控制｡采用了系统中的照度控制､感应控制､定时控制､集中控制等四种控制方式进行节能减排和绿色控制,设计中充分挖掘KNX/EIB产品在节能减排方面的功能和性能优势,充分满足控制需求且最大化节能减排的效果,力求尽善尽美｡(1)房间内照明控制国家博物馆内的办公室､会议室灯具采用模拟调光方式｡设计在该区域引入了调光控制概念,调光控制是指人工照明和自然照明互补,使工作面保持在工作所需的照明程度上｡调光控制概念的出现是由于室内空间的纵深不同,自然采光强度出现变化,近窗的区域采光条件好,于是不需要人工照明,而远窗的区域采光条件差,就需要一定的人工照明来补光｡KNX/EIB系统有专门针对调光控制概念设计的产品,在以往的应用当中收获了非常不错的效果｡国家博物馆内的所有会议室照明,设计均配置了调光控制器,照明灯具根据环境照度和工作面照度调节灯具亮度,达到照度要求(可根据适用单位和人员的要求任意设定)｡(2)文物库房照明控制在文物库放置两联智能面板,控制各灯光回路的开关｡可以设置成总开总关､分路控制,无论在哪个位置都能方便对文物库进行本地控制,采用门禁卡和智能开关双重控制,即进门刷卡开灯,出门刷卡关灯｡当出现安防､火灾报警时,根据需要系统会自动强制开启或关闭部分灯光回路,极大地提高了建筑的安全性｡(3)楼梯､走廊等公共区域控制国家博物馆大楼的大堂､走廊､楼梯间等公共区域的照明由设备监控中心统一控制｡控制方式包括:日常定时开关控制､特殊节假日时钟控制,分楼层控制､分区域控制､间隔开关控制､照度的控制等,以及各种组合方式,以达到业主的使用要求和先进智能控制系统高集成性和优化性｡照明监控软件采用进口的WINSWITCH控制平台,该软件由欧洲某公司专为EIB系统开发研制,具有友善的操作界面,支持全中文汉字输入显示的优势功能(见图13)｡3.系统联动控制国家博物馆项目为应对该项目高要求的安全性能,智能照明系统在最大程度上满足了安防系统和消防系统的要求｡安防系统在报警情况下要求迅速地进行画面切换和摄像机图像追踪,摄像机图像的清晰度直接受到现场照度的限制｡智能照明系统与安防系统的联动轻松解决了这一难题｡安防报警后智能照明系统会根据报警情况实时地点亮该区域的灯光,保证了安全性,同时又解决了正在状态下低照度可以节能的问题｡消防报警状态下系统会自动点亮该区域的应急照明,保证应急状态的安全性,帮助人员撤离逃生｡同时该照明可以接入正常照明状态,这样既保证了消防情况下的安全性要求,同时也满足了正常照明状态下的照明控制要求｡在国家博物馆的智能照明监控系统中,配置了OPC-server开放式协议,不需要对软件进行二次开发,就能使整个KNX/EIB控制系统会通过OPC服务与BMS系统进行通讯,方便EIB系统集成到更高层的楼宇管理系统中去,使得EIB系统能够被更高层的控制平台集成监控｡楼宇自控系统可直接监控EIB系统,也可通过以太网监控EIB系统｡KNX/EIB在智能建筑中的应用充分发挥了智能控制系统在控制和节能方面的优势,通过对照明设备的控制,融合亮度控制､定时控制､集中控制､环境控制等各种智能控制的优势功能,为节能应用提供了高端的控制方式和友谊的节能效果,符合了国家对新建建筑节能要求的政策,也为为绿色生态的建筑目的提供了保证｡项目前期的投资在短期内会得到明显的回报,节能的效果有目共睹,而此产品在国家博物馆的应用也是KNX/EIB智能系统在控制和节能领域的典型应用,也节能项目提供了示范与标杆,在目前全球能源紧缺的环境中,节能环保是大家共同追求的目标,建议在节能方面选择KNX/EIB会收到非常有效的效果｡参考文献：[1] 梁文欣.酒店中C-Bus智能照明控制系统的应用方案[J]. 职业时空. 2010(05)[2] 朱则刚.智能照明“照亮”未来生活的每个角落[J]. 电子技术. 2007(06)[3] 刘剑,缪兴.开关量智能照明系统在工程中的运用[J]. 光源与照明. 2006(02)[4] 谭伟,王娜,李锋博,赵学风,李世翠.智能照明实验系统的设计与实施[J]. 光源与照明. 2006(03)。

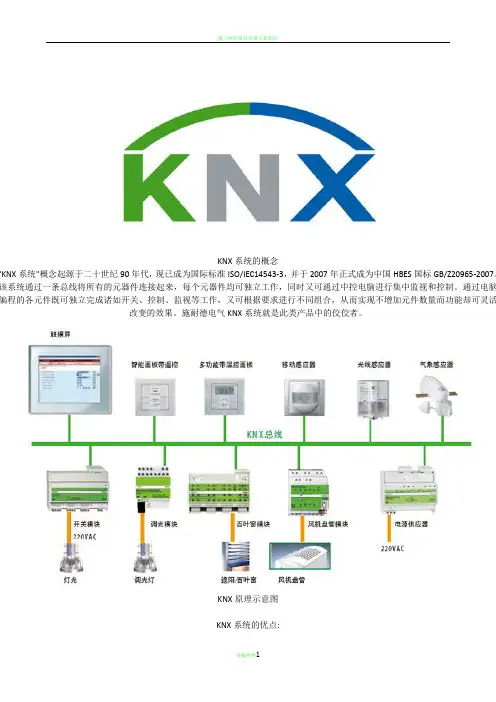

KNX系统的概念"KNX系统"概念起源于二十世纪90年代，现已成为国际标准ISO/IEC14543-3，并于2007年正式成为中国HBES国标GB/Z20965-2007。
该系统通过一条总线将所有的元器件连接起来，每个元器件均可独立工作，同时又可通过中控电脑进行集中监视和控制。
通过电脑编程的各元件既可独立完成诸如开关、控制、监视等工作，又可根据要求进行不同组合，从而实现不增加元件数量而功能却可灵活改变的效果。
施耐德电气KNX系统就是此类产品中的佼佼者。
KNX原理示意图KNX系统的优点:(1)集成控制。
可对灯光、遮阳、空调、地暖等进行集成式控制。
(2)舒适。
创造了安全，健康，宜人的生活及工作环境。
(3)节能。
现代化住宅应在满足使用者对环境要求的前提下，尽量利用自然光及人员活动来调节室照明环境和温度环境，最大限度减少能量消耗。
(4)灵活。
能满足多种用户对不同环境功能的要求。
KNX/EIB系统是开放式，大跨度框架结构，允许用户迅速而方便地改变建筑物的使用功能或重新规划建筑平面。
(5)经济。
自动化提供了实现节能运行与管理的必要条件，同时可大量减少管理与维护人员，降低管理费用，提高劳动效率，并提高管理水平。
(6)安全。
可与消防系统进行联动，当消防报警时，可将正常照明回路强行切断，应急回路强行点亮，从而降低火灾的风险，提高建筑的安全性。
系统元件160mA电源供应器MTN684016电源电压：AC320V，50-60Hz输出电压：DC29V±1V输出电流：最大160mA，防短路模块宽度：5模数=约90mm可为一条最多可带32个总线设备的线路提供总线电压置扼流器，用于隔离总线的供电带开关，用于中断电压并复位连接在线路上的总线设备640mA 电源供应器MTN684064 电源电压：AC320V，50-60Hz输出电压：DC29V±1V输出电流：最大640mA，防短路模块宽度：7模数=约126mm可为一条最多可带64个总线设备的线路提供总线电压置扼流器，用于隔离总线的供电带开关，用于中断电压并复位连接在线路上的总线设备640mA电源供应器(可接应急电源模块) MTN683890电源电压：AC320V，50-60Hz输出电压：DC29V±1V输出电流：最大640mA，防短路模块宽度：7模数=约126mm可为一条最多可带64个总线设备的线路提供总线电压置扼流器，可以隔离电源带开关，用于中断电压并复位连接在线路上的总线设备可连接应急电源REG，以便为总线电压提供缓冲应急电源模块(可接蓄电池) MTN683901电源电压：AC110-230V，50-60Hz输出电压：DC30V±2V输出电流：不带电池，带电网电源：最大300mA；带电池，不带电网电源：最大640mA短路电流<1.5A 充电电流：最大1A设备宽度：4模数=大约72mm用来缓冲总线电压如果出现故障，可将一个电压为DC12V的外部铅酸蓄电池连接到REG电源以便实现缓冲功能电源电压：DC12-30V(在DC24V 40mA),AC12-24V模块宽度：2模数=约36mm可作为快速干线在不同支线之间通过局域网(IP)转发报文控制信号也可用作编程接口，将PC与KNX总线连接起来能够双向转发报文控制信号，最多可对150个控制信号报文进行缓冲处理支线耦合器MTN680204模块宽度：2模数=约36mm可用于支线和区域的逻辑连接和电流隔离逻辑模块676029电流消耗：正常运行情况下约40mA，编程运行情况下约100mA模块宽度：3模数=约54mm置实时定时器按照设定时间标准完成控制操作可以用一个功能元件库根据实际需求制定出通用的应用程序逻辑模块编程软件615014可用功能模块工具软件来编制功能模块REG的应用程序对PC的要求：需有一个空闲的串行接口KNX逻辑模块MTN676090模块宽度：2.5模数=约45mm在KNX系统中，逻辑模块作为逻辑与控制设备带有10个逻辑，10个过滤、定时，8个转换与12个多路(复用)模式带有3个自由编程按钮与3个LED指示灯接口/网关控制面板8键智能面板带耦合器带红外MTN627919(纯白)/MTN627914(烟灰)/MTN627960(银灰)置总线耦合器本面板带有运行指示灯、状态指示灯、标签和8个操作按键每个按键的功能都可以使用一个IR远程控制器来触发防护顶盖为热塑材料，磨光功能：开关、转换、调光、百叶帘、脉冲发送出1、2、4或8为控制信号、2字节控制信号脉冲、8为推移式调节器、场景调用、场景存储、防乱按(防误操作)功能4键多功能面板带LCD温控MTN623244(奶白)/MTN623219(纯白)/MTN623214(烟灰)/MTN623260(银灰)本面板带有运行指示灯、状态指示灯、标签和4个操作按键带有室温控制单元和显示器防护顶盖为热塑材料，磨光多功能按键功能：开关、转换、调光、百叶帘、脉冲发送出1、2、4或8为控制信号、2字节控制信号脉冲、8为推移式调节器、场景调用、场景存储、联锁功能、带有同步化的定时控制、报警功能、周期读取外部温度值、风扇风机控制功能：开关、转换、调光、百叶帘、脉冲发送出1-、2-、4-或8-为控制信号、2字节控制信号脉冲、8位线性调节器、场景恢复、场景存储、乱防按(防误操作)6键智能面板带耦合器MTN628219(纯白)/MTN628260(银灰)/MTN628246(不锈钢,金属)自带总线耦合器本面板带有6个操作键的按键、操作显示器、6个蓝色状态显示器以及一个标签栏功能：开关、转换、调光、百叶帘、脉冲发送出1-、2-、4-或8-为控制信号、2字节控制信号脉冲、8位线性调节器、场景恢复、场景存储、乱防按(防误操作)8键智能面板带耦合器MTN628319(纯白)/MTN628360(银灰)/MTN628346(不锈钢,金属)自带总线耦合器本面板带有8个操作键的按键、操作显示器、8个蓝色状态显示器以及一个标签栏功能：开关、转换、调光、百叶帘、脉冲发送出1-、2-、4-或8-为控制信号、2字节控制信号脉冲、8位线性调节器、场景恢复、场景存储、乱防按(防误操作)8键智能面板带耦合器带红外MTN628419(纯白)/MTN628460(银灰)/MTN628446(不锈钢,金属)自带总线耦合器本面板带有8个操作键的按键、操作显示器、8个蓝色状态显示器以及一个标签栏每个键的功能都可以使用一个IR远程控制器来触发功能：开关、转换、调光、百叶帘、脉冲发送出1-、2-、4-或8-为控制信号、2字节控制信号脉冲、8位线性调节器、场景恢复、场景存储、乱防按(防误操作)4键智能面板带LCD温控MTN628719(纯白)/MTN628760(银灰)/MTN628746(不锈钢,金属)带有4个操作键的便捷操作单元、操作显示器、4个可以单独触发的蓝色状态显示器以及一个标签栏带有室温控制单元和显示器每个键的功能都可以使用一个IR远程控制器来触发功能：开关、转换、调光、百叶帘、脉冲发送出1-、2-、4-或8-为控制信号、2字节控制信号脉冲、8位线性调节器、场景恢复、场景存储、乱防按(防误操作)、具有同步化的定时控制、报警功能、周期读取外部温度值、风扇风机控制带有8个操作键的便捷操作单元、操作显示器、8个可以单独触发的蓝色状态显示器以及一个标签栏 带有室温控制单元和显示器每个键的功能都可以使用一个IR 远程控制器来触发功能：开关、转换、调光、百叶帘、脉冲发送出1-、2-、4-或8-为控制信号、2字节控制信号脉冲、8位线性调节器、场景恢复、场景存储、乱防按(防误操作)、具有同步化的定时控制、报警功能、周期读取外部温度值、风扇风机控制输入模块2路通用输入/输出接口 MTN670802(纯白)每个输入/输出通道：触点电压：< 3V(SELV)触点电流：< 0.5mA输出电流：最大2mA尺寸：约40*30.5*12.5mm(长*宽*高)导线最大长度：30cm 未屏蔽，最多可延长至7.5米(扭绞、未屏蔽导线)在部产生信号电压，用于连接两个常规控制面板或无源触电，并可连接两个低电流LED 指示灯导线长度：最大50m将4个常规控制面板或无源接点连接到KNX部产生一个与总线电隔离的信号电压SELV带总线耦合器2装置宽度：2.5模数=约45mm8路干接点输入模块MTN644592(浅灰)触点电压：最大10V，脉冲控制触点电流：最大约2mA，脉冲形式导线长度：最大50m将8个常规控制面板或无源接点连接到KNX部产生一个与总线电隔离的信号电压SELV带总线连接器和插接螺旋端子装置宽度：4模数=约70mm4路24V信号输入模块MTN644892(浅灰)输入电压：AC/DC 24V输入电流：DC 15mA(30V) AC 6mA(27V)O信号：≤5VI信号：≥11V导线长度：100m装置宽度：2.5模数=约45mm用于将4台带有AC/DC 24输出端的常规设备连接到KNX 带总线耦合器28路24V信号输入模块MTN644792(浅灰)输入电压：AC/DC 24V输入电流：DC 15mA AC 6mA导线长度：100m装置宽度：4模数=约72mm用于将8台带有AC/DC 24输出端的常规设备连接到KNX 带总线耦合器2输入电压：AC 230V，50-60Hz输入电流：AC 12mAO信号：≤40VI信号：≥160V导线长度：100m装置宽度：2.5模数=约45mm用于将4台带有AC 230V输出端的常规设备连接到KNX带总线耦合器28路230V信号输入模块MTN644692(浅灰)输入电压：AC 230V，50-60Hz输入电流：AC 12mA导线长度：100m装置宽度：4模数=约72mm用于将8台带有AC 230V输出端的常规设备连接到KNX带总线耦合器2传感器M系列180度移动感应器带耦合器(墙装) MTN632619(纯白)/MTN632660(银灰)探测围：8m(安装高度为1.1m)探测角度：180度光线感应器：5至2000 Lux之无级感应室移动感应器设计系列180度移动感应器带耦合器(墙装) MTN631819(纯白)/MTN631860(银灰)探测围：8m(安装高度为1.1m)探测角度：180度光线感应器：5至2000 Lux之无级感应室移动感应器检测区域：180度层数：6区域数：46探测围：8m(左右)，12m(前方)时间：可以以1秒到8分钟的步长调整，或通过软件设置光传感器：5至2000 Lux之无级感应安装高度：2.2m或1.1m(围的一半)传感器：2个温度测量围：-25度至+55度亮度测量围：1至2000 Lux尺寸：110*72*54mm适合室外安装置总线耦合器用于感应光照度，温度红外遥控器MTN570222(黑色)10信道红外遥控器用于控制所有遥控感应面板、带红外线接收器的百叶帘控制面板、电池：两个微型/小号电池围：最大为20mCONNECT通用遥控器MTN506923(银灰)作为无线射频遥控器和红外遥控器，支持CONNECT无线系统KNX/EIB红外设备最多同时控制5个红外AV设备无线射频围：开放空间100m，室30米红外接收围：最大15米气象站模块MTN682991(浅灰)气象站探测并处理模拟感应器信号最多可以连接4个可自由组合的模拟感应器和组合式天气感应器最多可连接4个可自由组合的模拟感应器辅助电压：AC24V功率：最大4VA输出端：DC24V，100mA装置宽度：4模数=72mm组合式气象传感器MTN663692(黑色)包括一个风速感应器、降水感应器、晨昏光感应器和3个亮度感应器(东、南、西) 置DCF77接收器(带可转动45度的天线)和供暖系统适合安装在户外，可墙上或电杆上辅助电压：AC24V电流消耗：最大600mA风速：1..40m/s亮度：0..110千Lux晨昏光：0..250Lux温度围：-40度..+60度尺寸：130*200mmKNX小型气象站MTN663990(白色)记录、分析并传送天气数据至总线具备一个风速传感器、降水感应器、温度感应器和照度归纳英气适合安装在户外，可墙上或电杆上带总线耦合器电压：AC230V电流消耗：最大10mA带总线电压功率消耗：10W 带加热亮度：0..110千Lux探测围：150度温度围：-20度..+55度尺寸：280*260*135mm处理风速信号并将其转换为一个0-10V的模拟输出电压适合户外安装电压：DC 24V(18-32V DC)电流消耗：12mA输出：0-10V负载：最大60m/s测量围：0.7..40m/s微光传感器(0-10V) 663594(浅灰)用于采集和分析处理亮度通过一个光电二极管测量亮度，并将其转换为0-10V线性模拟输出信号适合户外安装测量围：0至255Lux电压：DC 24V(15-30V DC)电流消耗：5mA输出：0-10V,耐短路尺寸：58*35*64mm温度传感器(0-10V) 663596(浅灰)用于测量温度，并将其转换为0-10V线性模拟输出信号适合户外安装测量围：-30度至+70度电压：DC 24V(15-30V DC)电流消耗：3mA输出：0-10V,耐短路尺寸：58*35*64mm定时器通过通常开触点独立开关4个负载带置总线耦合器与螺丝接线端额定电压：AC 230V，50-60Hz额定电流：10A额定功率：AC 230V，最大2300VA 白炽灯：AC 230V，最大2300W卤素灯：AC 230V，最大1700W荧光灯：AC 230V，最大1800W电容负载：AC 230V，最大16A装置宽度：2.5模数=约45mm4路16A开关控制模块MTN647593(浅灰)通过通常开触点独立开关4个负载带置总线耦合器与螺丝接线端额定电压：AC 230V，50-60Hz额定电流：16A白炽灯：AC 230V，最大3600W卤素灯：AC 230V，最大2500W荧光灯：AC 230V，最大2500VA电容负载：AC 230V，最大16A装置宽度：4模数=约72mm8路6A开关控制模块MTN646808(浅灰)通过通常开触点可对8路负载进行相互独立的开关操作带置总线耦合器2与螺纹端口或插装式螺纹端口额定电压：AC 230V，50-60Hz额定电流：6A白炽灯：AC 230V，最大1380W卤素灯：AC 230V，最大1380W荧光灯：AC 230V，最大1000W电容负载：AC 230V，6A装置宽度：4模数=约72mm白炽灯：AC 230V，最大3600W卤素灯：AC 230V，最大2500W荧光灯：AC 230V，最大2500VA电容负载：AC 230V，最大16A装置宽度：12模数=约216mm2路16A开关控制模块带电流检测MTN647395(浅灰)通过通常开触点独立开关2个负载带手动开关，置总线耦合器额定电压：AC 230V，50-60Hz额定电流：16A白炽灯：AC 230V，最大3600W卤素灯：AC 230V，最大2500W荧光灯：AC 230V，最大2500VA电容负载：AC 230V，最大16A马达负载：AC 230V，最大1000W检测围：0.1A 至16A频率：50/60Hz装置宽度：2.5模数=约45mm额定电流：16A白炽灯：AC 230V，最大3600W卤素灯：AC 230V，最大2500W荧光灯：AC 230V，最大2500VA 带并联补偿电容负载：AC 230V，最大16A马达负载：AC 230V，最大1000W检测围：0.1A 至16A频率：50/60Hz装置宽度：8模数=约144mm12路16A开关控制模块带电流检测MTN647895(浅灰)通过通常开触点独立开关12个负载带手动开关，置总线耦合器额定电压：AC 230V，50-60Hz额定电流：16A白炽灯：AC 230V，最大3600W卤素灯：AC 230V，最大2500W荧光灯：AC 230V，最大2500VA 带并联补偿电容负载：AC 230V，最大16A马达负载：AC 230V，最大1000W检测围：0.1A 至16A频率：50/60Hz装置宽度：12模数=约216mm12路16A开关控制模块带电流检测MTN648495(浅灰)通过通常开触点独立开关12个负载带手动开关，置总线耦合器额定电压：AC 230V，50-60Hz额定电流：16A白炽灯：AC 230V，最大3600W卤素灯：AC 230V，最大2500W荧光灯：AC 230V，最大2500VA 带并联补偿电容负载：AC 230V，最大16A马达负载：AC 230V，最大1000W检测围：0.1A 至16A频率：50/60Hz装置宽度：12模数=约216mm通过通常开触点独立控制8个百叶窗/卷帘驱动器或者开关最多16个负载可通过安检操作来人工操作所有百叶窗/开关输出，带有置总线连接器额定电压：AC 110-240V，50-60Hz外部辅助电压：AC 230V，50-60Hz，最大2VA每个百叶窗输出：额定电流：10A电机负载：AC 230V，最大1000W每个开关输出：额定电流：10A白炽灯：AC 230V，最大2000W卤素灯：AC 230V，最大1700W荧光灯：AC 230V，最大1800VA，带并联补偿荣性负载：AC 230V装置宽度：8模数=约144mm12路百叶窗或24路10A开关控制模块MTN649912(浅灰)通过通常开触点独立控制12个百叶窗/卷帘驱动器或者开关最多24个负载可通过安检操作来人工操作所有百叶窗/开关输出，带有置总线连接器额定电压：AC 230V，50-60Hz外部辅助电压：AC 110-240V，50-60Hz，最大2VA每个百叶窗输出：额定电流：10A电机负载：AC 230V，最大1000W每个开关输出：额定电流：10A白炽灯：AC 230V，最大2000W卤素灯：AC 230V，最大1700W荧光灯：AC 230V，最大1800VA，带并联补偿荣性负载：AC 230V装置宽度：8模数=约144mm4路24VDC百叶窗控制模块MTN648704(浅灰)通过常开触点独立控制最多4个百叶窗/卷帘驱动器所有百叶窗输出端均可用按键进行手动操作，带有置总线连接器每个百叶窗输出：额定电压：DC 24V±10%额定电流：6A负载类型：24V直流驱动器装置宽度：4模数=约72mm4路230V卷帘控制模块MTN649704(浅灰)用于对4台卷帘驱动装置进行相互独立的控制所有卷帘输出端均可用按键进行手动操作，带有置总线连接器每个卷帘输出：额定电压：AC 230V，50-60Hz额定电流：10A电机负载：AC 230V，最大1000W装置宽度：4模数=约72mm4路230V百叶窗控制模块MTN649804(浅灰)用于对4台百叶窗驱动装置进行相互独立的控制所有百叶窗输出端均可用按键进行手动操作，带有置总线连接器每个百叶窗输出：额定电压：AC 230V，50-60Hz额定电流：10A电机负载：AC 230V，最大1000W装置宽度：4模数=约72mm装置宽度：8模数=约144mm调光执行器/控制单元单路500W通用调光模块MTN649350(浅灰)借助可调光的绕线式或电子式变压器对白炽灯、高压卤素灯和低压卤素灯进行开关/调光操作能够自动识别连接的负载，不能连接感性负载与容性负载的组合带有置总线耦合器额定电压：AC 220-230V，50-60Hz额定功率/信道：最大500W/VA最低负载(阻性)20W最低负载(阻性-感性-容性) 50VA输入端(辅控操作)：AC 230V，50-60Hz(与调光信道处于同一相位)装置宽度：4模数=约72mm单路1000W通用调光模块MTN649310(浅灰)借助可调光的绕线式或电子式变压器对白炽灯、高压卤素灯和低压卤素灯进行开关/调光操作能够自动识别连接的负载，不能连接感性负载与容性负载的组合带有置总线耦合器额定电压：AC 220-230V，50-60Hz额定功率/信道：最大1000W/VA最低负载(阻性)20W最低负载(阻性-感性-容性) 50VA输入端(辅控操作)：AC 230V，50-60Hz(与调光信道处于同一相位)装置宽度：4模数=约72mm4路150W通用调光模块MTN649315(浅灰)借助可调光的绕线式或电子式变压器对白炽灯、高压卤素灯和低压卤素灯进行开关/调光操作能够自动识别连接的负载，不能连接感性负载与容性负载的组合带有置总线耦合器额定电压：AC 220-230V，50-60Hz额定功率/信道：最大150W/VA最低负载(阻性)20W最低负载(阻性-感性-容性) 50VA输入端(辅控操作)：AC 230V，50-60Hz(与调光信道处于同一相位)装置宽度：6模数=约105mm单路日光灯调光模块(0-10V) MTN647091(浅灰)用来把带有0-10V接口的设备连接到KNX带有置的总线连接器以及螺接端子(230V)或插接螺旋端子(0-10V) 230V开关输出可以使用一个人工开关来操作开关触点：用来开关电子镇流器/变压器开关电压：AC 230V开关电流：16A开关容量：AC 230V，3600W容性负载：AC 230V，3600W卤素灯：AC 230V，2500W荧光灯：AC 230V，最大5000W，无补偿AC 230V，最大2500W，带有并联补偿0-10V接口：用来调节电子镇流器/变压器电压围：DC 0-10V装置宽度：2.5模数=约45mmAC 230V，最大2500W，带有并联补偿0-10V接口：用来调节电子镇流器/变压器电压围：DC 0-10V装置宽度：4模数=约72mm单路DALI网关MTN680191(浅灰)DALI网关将KNX与数字EVG(需装配DALI接口)相连可以对16组至多64个EVGA进行开关和调光操作，并可控制16个灯光场景带有两个输入端，用于连接入控制面板等设备开关触点：用来开关电子镇流器/变压器供电电压：AC 110-240V，50-60Hz输入端：2，被动模式DC 9-36V 或AC 9-24V输出端：DALI D+，D负荷DALI规DC 16-18V，150mA，防短路连接导线：1.5-2.5mm装置宽度：6模数=约108mm触摸屏及温控面板10寸触摸屏MTN683090(银白色，有光泽)用来显示和控制建筑的当前状态和功能带有局域网以及一个RS232和USB接口安装的操作系统是Windows CE显示器尺寸：10.4寸分辨率800*600像素，SVGA显示器类型：TFT，电阻式触摸显示器电网电压：DC 24V功耗：< 20WRAM:128MB边框尺寸：224.7*277.5*12mm(高*宽*厚)开口：157.4*210.2mm(高*宽)10寸触摸屏纯玻璃边框MTN489960(水晶色)用于10寸触摸板的装饰边框尺寸：228.6*281.4*13.5mm(高*宽*厚)。
KNX系统的概念"KNX系统"概念起源于二十世纪90年代，现已成为国际标准ISO/IEC14543-3，并于2007年正式成为中国HBES国标GB/Z20965-2007。
该系统通过一条总线将所有的元器件连接起来，每个元器件均可独立工作，同时又可通过中控电脑进行集中监视和控制。
通过电脑编程的各元件既可独立完成诸如开关、控制、监视等工作，又可根据要求进行不同组合，从而实现不增加元件数量而功能却可灵活改变的效果。
施耐德电气KNX系统就是此类产品中的佼佼者。
KNX原理示意图KNX系统的优点:(1)集成控制。
可对灯光、遮阳、空调、地暖等进行集成式控制。
(2)舒适。
创造了安全，健康，宜人的生活及工作环境。
(3)节能。
现代化住宅应在满足使用者对环境要求的前提下，尽量利用自然光及人员活动来调节室内照明环境和温度环境，最大限度减少能量消耗。
(4)灵活。
能满足多种用户对不同环境功能的要求。
KNX/EIB系统是开放式，大跨度框架结构，允许用户迅速而方便地改变建筑物的使用功能或重新规划建筑平面。
(5)经济。
自动化提供了实现节能运行与管理的必要条件，同时可大量减少管理与维护人员，降低管理费用，提高劳动效率，并提高管理水平。
(6)安全。
可与消防系统进行联动，当消防报警时，可将正常照明回路强行切断，应急回路强行点亮，从而降低火灾的风险，提高建筑的安全性。
系统元件160mA电源供应器 MTN684016电源电压：AC320V，50-60Hz输出电压：DC29V±1V输出电流：最大160mA，防短路模块宽度：5模数=约90mm可为一条最多可带32个总线设备的线路提供总线电压内置扼流器，用于隔离总线的供电带开关，用于中断电压并复位连接在线路上的总线设备640mA电源供应器 MTN684064电源电压：AC320V，50-60Hz输出电压：DC29V±1V输出电流：最大640mA，防短路模块宽度：7模数=约126mm可为一条最多可带64个总线设备的线路提供总线电压内置扼流器，用于隔离总线的供电带开关，用于中断电压并复位连接在线路上的总线设备640mA电源供应器(可接应急电源模块) MTN683890电源电压：AC320V，50-60Hz输出电压：DC29V±1V输出电流：最大640mA，防短路模块宽度：7模数=约126mm可为一条最多可带64个总线设备的线路提供总线电压内置扼流器，可以隔离电源带开关，用于中断电压并复位连接在线路上的总线设备可连接应急电源REG，以便为总线电压提供缓冲应急电源模块(可接蓄电池) MTN683901电源电压：AC110-230V，50-60Hz输出电压：DC30V±2V输出电流：不带电池，带电网电源：最大300mA；带电池，不带电网电源：最大640mA短路电流<1.5A 充电电流：最大1A设备宽度：4模数=大约72mm用来缓冲总线电压如果出现故障，可将一个电压为DC12V的外部铅酸蓄电池连接到REG电源以便实现缓冲功能电源电压：DC12-30V(在DC24V 40mA),AC12-24V模块宽度：2模数=约36mm可作为快速干线在不同支线之间通过局域网(IP)转发报文控制信号也可用作编程接口，将PC与KNX总线连接起来能够双向转发报文控制信号，最多可对150个控制信号报文进行缓冲处理支线耦合器 MTN680204模块宽度：2模数=约36mm可用于支线和区域的逻辑连接和电流隔离逻辑模块 676029电流消耗：正常运行情况下约40mA，编程运行情况下约100mA模块宽度：3模数=约54mm内置实时定时器按照设定时间标准完成控制操作可以用一个功能元件库根据实际需求制定出通用的应用程序逻辑模块编程软件 615014可用功能模块工具软件来编制功能模块REG的应用程序对PC的要求：需有一个空闲的串行接口KNX逻辑模块 MTN676090模块宽度：2.5模数=约45mm在KNX系统中，逻辑模块作为逻辑与控制设备带有10个逻辑，10个过滤、定时，8个转换与12个多路(复用)模式带有3个自由编程按钮与3个LED指示灯电话网关 MTN680790供电电源：DC 12-24V功耗：90mA/24V(开路)，790mA at 24V(最大负荷)开关输出：6个，100mA/12V/24V报警输出：1个，100mA/12V/24V信号输入：6个，干接点电话：模拟，CTR21，线长3米RS 232：线长3米模块宽度：8模数=约144mm电话网关用于连接电话和KNX系统或传统的输入/输出最多可控制或显示20个KNX设备控制面板M系列2键智能面板带耦合器 MTN627519(纯白)/MTN627514(烟灰)/MTN627560(银灰)内置总线耦合器本面板带有运行指示灯、状态指示灯、标签和2个操作按键防护顶盖为热塑材料，磨光功能：开关、转换、调光、百叶帘、脉冲发送出1、2、4或8为控制信号、2字节控制信号脉冲、8为推移式调节器、场景调用、场景存储、联锁功能4键智能面板带耦合器 MTN627619(纯白)/MTN627614(烟灰)/MTN627660(银灰)内置总线耦合器本面板带有运行指示灯、状态指示灯、标签和4个操作按键防护顶盖为热塑材料，磨光功能：开关、转换、调光、百叶帘、脉冲发送出1、2、4或8为控制信号、2字节控制信号脉冲、8为推移式调节器、场景调用、场景存储、联锁功能8键智能面板带耦合器带红外 MTN627919(纯白)/MTN627914(烟灰)/MTN627960(银灰)内置总线耦合器本面板带有运行指示灯、状态指示灯、标签和8个操作按键每个按键的功能都可以使用一个IR远程控制器来触发防护顶盖为热塑材料，磨光功能：开关、转换、调光、百叶帘、脉冲发送出1、2、4或8为控制信号、2字节控制信号脉冲、8为推移式调节器、场景调用、场景存储、防乱按(防误操作)功能4键多功能面板带LCD温控 MTN623244(奶白)/MTN623219(纯白)/MTN623214(烟灰)/MTN623260(银灰)本面板带有运行指示灯、状态指示灯、标签和4个操作按键带有室温控制单元和显示器防护顶盖为热塑材料，磨光多功能按键功能：开关、转换、调光、百叶帘、脉冲发送出1、2、4或8为控制信号、2字节控制信号脉冲、8为推移式调节器、场景调用、场景存储、联锁功能、带有同步化的定时控制、报警功能、周期读取外部温度值、风扇风机控制8键多功能面板带LCD温控 MTN633614(烟灰)/MTN633610(银灰)本面板带有运行指示灯、状态指示灯、标签和8个操作按键带有室温调控器和显示器带内置压电蜂鸣器，用于显示报警状态和红外线接收器每个按键的所有功能都可以通过远距离红外线遥控器进行操作防护顶盖为热塑材料，磨光多功能按键功能：开关、转换、调光、百叶帘、脉冲发送出1、2、4或8为控制信号、2字节控制信号脉冲、8为推移式调节器、场景调用、场景存储、联锁功能、带有同步化的定时控制、报警功能、周期读取外部温度值、风扇风机控制单联翘板KNX连接单元 MTN625199控制面板模块，不带面板。
