(设备管理)2020年A驾驶舱设备以及各系统面板介绍

）第 1 章 飞机客舱布局及设施介绍走进现代大型宽体客机的客舱，我们由衷地佩服飞机客舱设计人员所做出的贡献 ——他们在有限的空间内，尽可能通过柔和的灯光，合适的温度，舒适的座椅，精心 设计的行李箱储物柜，操作便捷的厨卫设备，多种多样的娱乐服务设施，以及必备的 应急设备，给人们提供了一个安全、方便、舒适的空中旅行环境。

而要保持这种良好 的运行环境，则是机务维修人员的职责所在。

在本章，我们将对飞机客舱部分的结构、各类飞机的布局，作一个介绍。

并按相 关的 A TA 章节号，介绍飞机客舱内涉及到的一些重要系统。

1.1. 机身客舱部分的结构每一种飞机机型，在设计过程中，可按用途的不同，设计成为客机、客货混合型 和货机。

其内部的结构和布局将会有较大差别。

本教材主要讨论客机的客舱结构。

飞机的客舱，是容纳乘客，并为乘客提供必要生活服务的区域。

现代喷气客机的 机身较大，客舱内采用了越来越高的舒适表准。

一般而言，民用客机的客舱前起前客舱隔墙，后至后密封舱壁。

在它的前方，前 客舱隔墙和天线罩舱壁之间为驾驶舱。

后密封舱壁的后面是非增压的区域（参看：图 1－1－1：“飞机后部的密封舱壁”）。

现代喷气客机的机身横截面形状大多为圆形，或接近圆形。

这是因为圆形横截面 机身的结构重量轻，工艺好，强度大。

而且由于机身直径大（5.1 米—6.6 米），从内部 安排来说，采用圆形横截面已经能充分保证客舱的宽敞性，座位的安排能力和通融性， 同时也能较好地保证货舱有足够的高度和宽度，安置集装箱和货盘，使整个机身内部 容积得到有效利用。

飞机设计人员正试图设计出更多机身横截面形状不同的飞机，以容纳更多的旅客。

如扁圆形横截面、8 字型横截面、横 8 字形横截面、竖椭圆形横截面等。

A380 采用了 竖椭圆横截面的设计方案，以便将机身客舱段分成上下三层。

（参看：图1－1－2：“各种形状的机身横截面设计” 现代喷气客机的机身内部一般分为两层，上层为客舱，下层为货舱和行李舱。

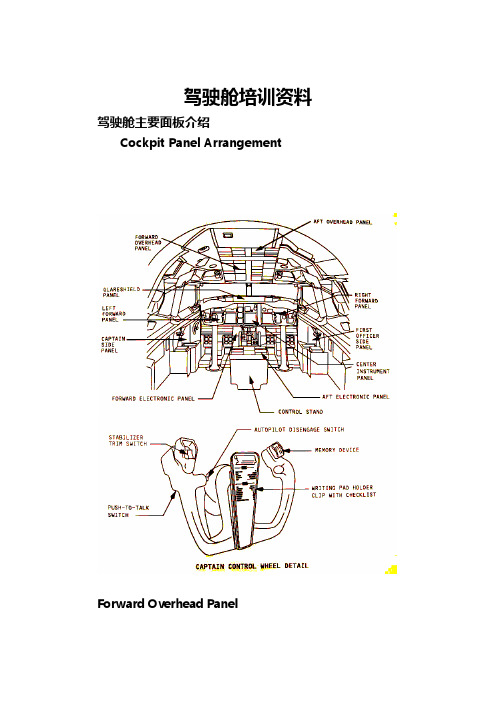

驾驶舱培训资料驾驶舱主要面板介绍Cockpit Panel ArrangementForward Overhead PanelFlight Control Panel1.飞控主电门A、B：位置ON、OFF、STBYRUDON：由系统液压给副翼、方向舵、升降舵、升降舵感觉计算机供压OFF：断开液压，关闭飞控关断活门STBYRUD：断开液压，备用泵工作，备用方向舵关断活门打开，给备用方向舵PCU增压飞控低压灯:当飞控主电门A、B位置在ON：灯灭，监视系统液压；当压力小于1300PSI时灯亮，大于1600PSI时灯灭当飞控主电门A、B位置在STBYRUD：低压灯成为备用方向舵关断活门的位置灯，当备用方向舵关断活门完全打开时，低压灯灭STANDBYHYD低液压油量灯：油量小于50％STANDBYHYD低压灯：当压力小于1300PSI时灯亮，大于1600PSI 时灯灭2.飞行扰流板电门A、B：位置ON、OFFON：由系统液压供压至飞行扰流板PCUOFF：关闭飞行扰流板关断活门3.YAWDAMPER电门：位置ON、OFFON：偏航阻尼器接通方向舵PCU4.YAWDAMPER灯：偏航阻尼器系统脱开，灯亮5.备用襟翼预位电门：位置OFF、ARM6.备用襟翼控制电门：位置DOWN、OFF、UPDOWN：LEFLAPSOV打开，备用泵将前缘装置全伸出，电马达将TEFLAP放出UP:电马达将TEFLAP收上OFF：可随时停止电马达的操作备用EMDP自动打开方式:1）飞控电门A、B都在ON位2）系统压力小于1300PSI3）在空中或轮速大于60节4）FLAP NOT UP此时主警戒灯和FLTCONT灯亮备用人工打开方式1）任一个飞控主电门A、B在STBYRUD2）备用襟翼在ARM位7.FEELDIFFDRESS灯：在升降舵感觉计算机内，A和B系统的计量压力存在的压差大于25％且后缘襟翼收上时灯亮；8.SPEEDTRIMFAIL灯：FCCs的速度配平功能不可用，该灯常亮9. MACHTRIMFAIL灯：FCCs的马赫配平功能不可用10. AUTOSLATFAIL灯：AUTOSLAT功能失效（P2）偏航阻尼器指示器：用来指示方向舵偏航阻尼器的运动，不表示飞行员方向舵脚蹬的输入信号Fueling / Defueling / MeasurementFuel Control Panel1.ENGVALVECLOSED 灯：发动机关断活门在HMU 内SPARVALVECLOSED 灯:翼梁活门由启动手柄和火警手柄控制2. FUELTEMP 表：指示NO.1油箱的燃油温度燃油关断电瓶：控制SPARVALVE 和APUFUELVALVE3.&5.交输活门及VALVEOPEN 灯：活门打开，灯暗亮；活门关闭灯灭；活门与电门位置不一致时灯明亮4. FILTERPASS 灯：当燃油滤阻塞时，燃油滤压差电门感觉压差大于11.5PSI 时，FILTERPASS 灯亮；若压差继续增大，燃油滤旁通活门则打开6.中央油箱燃油泵低压灯：中央燃油泵电门ON 位，当泵输出压力小于22PSI时低压灯亮，当泵输出压力大于22PSI时，灯灭。

A320驾驶舱设备以及各系统面板介绍（本介绍仅供学习参考，工作中请以实际机型及相关手册为准）一、驾驶舱总布局图二、仪表板面板三、头顶面板1.大气数据惯性基准系统 (ADIRS)① IR1(2)(3)方式旋钮OFF：ADIRU 未通电，ADR 及IR 数据不可用。

NAV：正常工作方式给飞机各系统提供全部惯性数据。

ATT：在失去导航能力时，IR 方式只提供姿态及航向信息。

必须通过CDU 控制组件输入航向并需不断地更新。

(大约每10 分钟一次)② IR1(2)(3)灯故障灯(FAULT)：当失效影响了相应的IR 时琥珀色灯亮并伴有ECAM 注意信息。

-- 常亮：相应的IR 失去-- 闪亮：在ATT 姿态方式里姿态及航向信息可能恢复校准灯(ALIGN)：-- 常亮：相应的IR 校准方式正常工作-- 闪亮：IR 校准失效或10 分钟后没有输入现在位置，或关车时的位置和输入的经度或纬度差超过1度时-- 熄灭：校准已完毕③电瓶供电指示灯仅当1 个或多个IR 由飞行电瓶供电时，琥珀色灯亮。

在校准的开始阶段。

但不在快速校准的情况下它也会亮几秒钟。

注：当在地面时，至少有一个ADIRU 由电瓶供电的情况下：·一个外部喇叭响·一个在外部电源板上的ADIRU 和AVNCS 蓝色灯亮④数据选择钮该选择钮用来选择将显示在ADIRS 显示窗里的信息测试：输入(ENT)和消除(CLR)灯亮且全部8 字出现TK/GS：显示真航迹及地速PPOS：显示现在的经纬度WIND：显示真风向及风速HDG：显示真航向和完成校准需要的时间(以分为单位)STS：显示措施代码⑤系统选择钮OFF：控制及显示组件(CDU)没有通电。

只要相关的IR 方式选择器没有在OFF(关)位ADIRS 仍在通电状态。

1.2.3：显示选择系统的数据⑥显示显示由数据选择器选择的数据键盘输入将超控选择的显示⑦键盘允许现在位置或在姿态(ATT)方式里的航向输入到选择的系统里字母键：N(北)/S(南)/E(东)/W(西)作为位置输入。

史上最全、最详细A320驾驶舱讲解，必须收藏！源自@张德浩没有醉驾驶舱理念 FCTM-AOP-10-20-10空客飞机驾驶舱的设计通过飞机操作环境满足飞行机组的操作需求，同时保证电传操纵家族最大的共性。

A320系列飞机驾驶舱面板布局顶板 Overhead Panel遮光板 Glareshield主仪表板 Main Instrument Panel中央操纵台 Pedestal侧操纵台 Lateral Consoles脚蹬 Pedals设计理念 FCTM-AOP-10-20-20OVERHEAD PANEL 顶板与发动机相连的系统控制面板是垂直布局的，以便能直接并本能的完成正常/非正常程序。

此外，这个布局的目的是尽可能减少飞行机组的错误。

GLARESHIELD 遮光板遮光板支持自动飞行系统(AFS)的短期的策略控制。

可以“抬头”进行操纵并对于两名飞行员都能容易进行操纵。

MAIN INSTRUMENT PANEL 主仪表板主仪表板主要支持对于以下功能是必须的显示组件：‐ FLY 飞行 (PFD )‐ NAVIGATE 导航 (ND)‐ COMMUNICATE 通讯 (DCDU（新飞机部分选装）)‐ MONITOR the various aircraft systems 监控各个飞机系统(ECAM).The display units are located in the full and non-obstructed view of both pilots.显示组件位于两名飞行员全部并无遮挡的视野中。

PEDESTAL 中央操纵台中央操纵台主要支持以下控制：‐ 发动机和推力（发动机主电门，推力手柄）‐ 飞机形态（减速板手柄，襟翼手柄，方向舵配平）‐ 导航(MCDU, FMS)‐ 通信(RMP).风挡参考 CCOM/05-020 Clearview Windows1.fixed windows2.sliding windows侧窗操作参考FCOM/DSC-56-40 Sliding Windows 驾驶舱照明 FCOM/DSC-33-10 Cockpit Lighting驾驶舱通风 CCOM/02-090 Cockpit Air Conditioning驾驶舱应急设备FCOM/DSC-25-10 Flight DeckFCOM/DSC-25-20 Emergency Equipment撤离绳 CCOM/05-020 Escape Rope氧气 FCOM/DSC-35-20 Fixed Oxygen System for CockpitFCOM/PRO-NOR-SOP EMERGENCY EQUIPMENT驾驶舱预先准备检查下列应急设备‐ 救生衣存放‐ Xxx stowed‐防烟罩或PBE存放‐ 便携灭火瓶保险在位/压力绿区‐氧气面罩存放‐ 应急手电筒存放‐ 撤离绳存放顶板信息索引（按SOP检查操作顺序）风挡雨刷 WIPER 参考 FCOM/DSC-30-60-20 Rain Removal电源 ELEC 参考 FCOM/DSC-24-20 Electrical火警 FIRE参考 FCOM/DSC-26-20-20 Fire Protrction - Engines and APU 参考 FCOM/DSC-31-05-30 Attention - GettersAPU 参考 FCOM/DSC-49-20 APU空调 AIR COND参考 FCOM/DSC-21-10 Air Conditioning 参考 FCOM/DSC-36-20 PeneumaticA320A321通风 Ventilation参考 FCOM/DSC-21-30 Ventilation货舱加温 CARGO HEAT （选装）参考 FCOM/DSC-21-40 Cargo驾驶舱灯光 INT LT参考 FCOM/DSC-33-10 Cockpit Lighting舱音记录器 RCDR参考 FCOM/DSC-23-10-40 Cockpit Voice Recorder 参考 FCOM/DSC-31-60-20 FLT Recorders撤离 EVAC 参考FCOM/DSC-23-40-10 Emergency EvacuationADIRS 参考 FCOM/DSC-34-NAV-10-20 ADIRS经典款时尚款外部照明 EXT LT 参考 FCOM/DSC-33-20-20旅客通知 SIGNS参考 FCOM/DSC-33-30-20 Emergency Lighting参考 FCOM/DSC-33-40-10 Signs机舱增压 CABIN PRESS参考 FCOM/DSC-21-20-40 Pressurizition燃油 FUEL 参考 FCOM/DSC-28-20 Fuel构型I构型II(部分新飞机加装额外中央油箱ACT)音频转换 AUDIO SWITCHING参考 FCOM-DSC-23-10-50 Audio SwitchingRMP 参考 FCOM/DSC-23-10-20 Radio Management PanelACP 参考 FCOM/DSC-23-10-50 Audio Control Panel使用原理 FCTM/AOP-10-20-30顶板的暗舱概念每个按钮都有一盏或两盏灯:‐上部表示告警或系统状态(e.g. FAULT light, OPEN light).如果无需显示警告或系统状态，两个灰点取代灯的位置‐ 下部对应于:·在按钮电门上，对应系统控制的选项(e.g. ON, OFF, OVRD), or·在按钮上，对应系统的状态(e.g. MAN).如果无需显示系统控制的选项，两个灰点取代灯的位置。

A320驾驶舱设备以及各系统面板介绍首先，我们来介绍一些基本的驾驶舱设备。

A320的驾驶舱由两个座椅组成，左边是机长座位，右边是副驾驶座位。

每个座位都配备了用于控制飞机的操纵杆和脚踏板。

操纵杆用于控制飞行的姿态，包括上升、下降和转弯。

脚踏板用于控制飞机的方向，也就是左右转向。

在驾驶舱的中央，有一个大型的玻璃仪表板，称为电子集成仪表系统（EFIS）。

该系统由数个显示屏组成，用于显示飞机的各种重要信息。

这些信息包括航向、高度、速度、姿态、油量等。

驾驶员可以通过这些屏幕获得必要的信息，以便正确地操作飞机。

在驾驶舱的中上部分，有一个叫做全彩式头顶显示器（HUD）的设备。

该设备可以将飞行数据投影到飞行员的视场上，使其可以同时看到飞行数据和外界景象，从而提高飞行员的注意力和反应速度。

接下来我们来介绍一些系统面板。

A320的驾驶舱面板包括了飞行控制面板（FCP）、主要飞行显示（PFD）、导航显示（ND）、机组通信面板（GCP）、自动飞行面板（AFP）、空调操作面板（ACOP）等多个面板。

飞行控制面板（FCP）位于操纵杆旁边，用于控制自动驾驶系统。

飞行员可以通过该面板设定飞行的高度、速度和航向，在达到设定值后，飞机会自动进行相应的调整。

主要飞行显示（PFD）位于驾驶员的前方，在EFIS仪表板上显示飞机的基本航行参数，包括航向、高度、速度等信息。

导航显示（ND）用于显示导航信息，例如飞机当前位置、航路以及地图等，以帮助驾驶员进行导航。

机组通信面板（GCP）用于控制驾驶员与空中交通管制和其他机组成员之间的通信。

自动飞行面板（AFP）用于控制自动驾驶系统的工作模式和参数。

空调操作面板（ACOP）用于调整飞机的空调系统，以确保驾驶舱和客舱的舒适度。

除了上述面板外，A320的驾驶舱还有一些其他的设备和面板，用于控制飞机的其他系统，例如燃油系统、油门控制、液压系统、襟翼和襟翼翻板等。

这些设备和面板的位置和功能都是根据空中客车的标准设计，以保证驾驶员能够方便地控制飞机的各个部分和系统。

A320驾驶舱设备以及各系统面板介绍（本介绍仅供学习参考，工作中请以实际机型及相关手册为准）一、驾驶舱总布局图二、仪表板面板三、头顶面板1.大气数据惯性基准系统 (ADIRS)① IR1(2)(3)方式旋钮OFF：ADIRU 未通电，ADR 及IR 数据不可用。

NAV：正常工作方式给飞机各系统提供全部惯性数据。

ATT：在失去导航能力时，IR 方式只提供姿态及航向信息。

必须通过CDU 控制组件输入航向并需不断地更新。

(大约每10 分钟一次)② IR1(2)(3)灯故障灯(FAULT)：当失效影响了相应的IR 时琥珀色灯亮并伴有ECAM 注意信息。

-- 常亮：相应的IR 失去-- 闪亮：在ATT 姿态方式里姿态及航向信息可能恢复校准灯(ALIGN)：-- 常亮：相应的IR 校准方式正常工作-- 闪亮：IR 校准失效或10 分钟后没有输入现在位置，或关车时的位置和输入的经度或纬度差超过1度时-- 熄灭：校准已完毕③电瓶供电指示灯仅当1 个或多个IR 由飞行电瓶供电时，琥珀色灯亮。

在校准的开始阶段。

但不在快速校准的情况下它也会亮几秒钟。

注：当在地面时，至少有一个ADIRU 由电瓶供电的情况下：·一个外部喇叭响·一个在外部电源板上的ADIRU 和AVNCS 蓝色灯亮④数据选择钮该选择钮用来选择将显示在ADIRS 显示窗里的信息测试：输入(ENT)和消除(CLR)灯亮且全部8 字出现TK/GS：显示真航迹及地速PPOS：显示现在的经纬度WIND：显示真风向及风速HDG：显示真航向和完成校准需要的时间(以分为单位)STS：显示措施代码⑤系统选择钮OFF：控制及显示组件(CDU)没有通电。

只要相关的IR 方式选择器没有在OFF(关)位ADIRS 仍在通电状态。

1.2.3：显示选择系统的数据⑥显示显示由数据选择器选择的数据键盘输入将超控选择的显示⑦键盘允许现在位置或在姿态(ATT)方式里的航向输入到选择的系统里字母键：N(北)/S(南)/E(东)/W(西)作为位置输入。

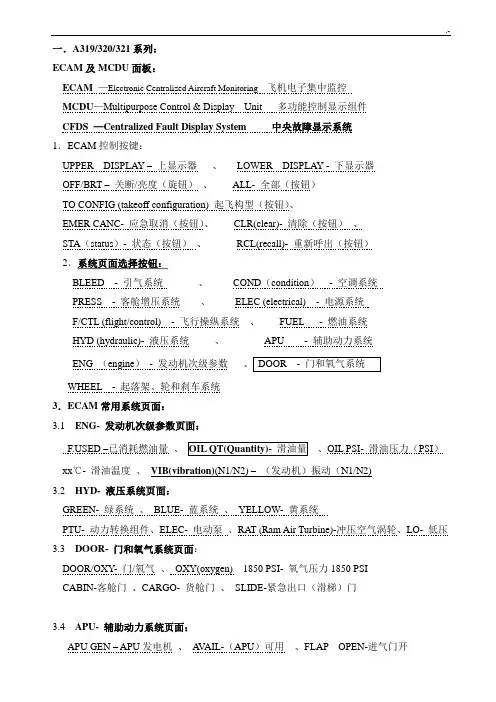

一．A319/320/321系列：ECAM及MCDU面板：ECAM—Electronic Centralized Aircraft Monitoring 飞机电子集中监控MCDU—Multipurpose Control & Display Unit 多功能控制显示组件CFDS —Centralized Fault Display System 中央故障显示系统1．ECAM控制按键：UPPER DISPLAY –上显示器、LOWER DISPLAY - 下显示器OFF/BRT –关断/亮度（旋钮）、ALL- 全部（按钮）TO CONFIG (takeoff configuration) 起飞构型（按钮）、EMER CANC- 应急取消（按钮）、CLR(clear)- 清除（按钮）、STA（status）- 状态（按钮）、RCL(recall)- 重新呼出（按钮）2．系统页面选择按钮：BLEED - 引气系统、COND（condition）- 空调系统PRESS - 客舱增压系统、ELEC (electrical) - 电源系统F/CTL (flight/control) - 飞行操纵系统、FUEL - 燃油系统HYD (hydraulic)- 液压系统、APU - 辅助动力系统ENG （engine）- 发动机次级参数WHEEL - 起落架、轮和刹车系统3．ECAM常用系统页面：3.1 ENG- 发动机次级参数页面：ED –已消耗燃油量、、OIL PSI- 滑油压力（PSI）xx℃- 滑油温度、VIB(vibration)(N1/N2) –（发动机）振动（N1/N2)3.2 HYD- 液压系统页面：GREEN- 绿系统、BLUE- 蓝系统、YELLOW- 黄系统PTU- 动力转换组件、ELEC- 电动泵、RAT (Ram Air Turbine)-冲压空气涡轮、LO- 低压3.3 DOOR- 门和氧气系统页面：DOOR/OXY- 门/氧气、OXY(oxygen) 1850 PSI- 氧气压力1850 PSICABIN-客舱门、CARGO- 货舱门、SLIDE-紧急出口（滑梯）门3.4APU- 辅助动力系统页面：APU GEN – APU发电机、A V AIL-（APU）可用、FLAP OPEN-进气门开EGT(exhaust gas temperature)- 排气温度、LOW OIL LEVEL-低滑油量BLEED xxPSI- APU引气压力、FUEL LO PR （low pressure）- 燃油压力低4–中央故障显示系统（是一个中央维护辅助系统，使维护人员可在驾驶舱提取大部分系统的维护信息，系统故障信息，并对这些系统进行测试。

A320驾驶舱⾯板全解读，史上最详细！◀凡⼼所向，素履所往，⽣如逆旅，⼀苇以航▶源⾃@安全飞机（ID：anquanfeiji）A320驾驶舱头顶板遮光板中央仪表板中央操纵台侧操纵台空调/增压/通风空调⾯板1.区域温度选择器‐12点钟位置：24°C（76°F）。

‐COLD（冷）位置：18°C（64°F）。

‐HOT（热）位置：30°C（86°F）。

2.热空⽓按钮ON：活门调节热空⽓压⼒。

OFF：活门关闭，配平空⽓活门关闭。

故障电路重置。

FAULT灯：当探测到管道过热，琥珀⾊FAULT（故障）灯亮，伴随着相应的ECAM警戒。

⼀旦管道温度达到 88°C（190°F）故障环路将探测到该过热状况。

活门和配平空⽓活门⾃动关闭。

当温度下降到70°C（158°F）且机组选择OFF时，FAULT灯熄灭。

3.组件按钮ON：将⾃动控制组件流量控制活门。

除下列情况外，活门打开：‐上游压⼒低于最⼩值。

‐压⽓机出⼝过热。

‐发动机起动顺序：1.当MODE选择器调到IGN（或CRK）位，如果交叉引⽓活门关闭，位于起动的发动机⼀侧的活门⽴即关闭。

2.在下列情况下，起动的发动机⼀侧的活门保持关闭（只要交叉引⽓活门关闭）：‐MASTER电门设置在ON（或⼈⼯起动按钮设置在ON位），且‐起动活门打开，且‐N2<>注：如果发动机起动时交叉引⽓活门打开，两个组件流量控制活门关闭。

3.在地⾯时，推迟30s再打开活门，从⽽防⽌在再次起动发动机时出现额外的组件关闭循环。

‐按压了相关⼀侧发动机的⽕警按钮，‐选择了⽔上迫降。

OFF：组件流量控制活门关闭。

FAULT灯：当组件流量控制活门位置与所选位置不⼀致，或压缩机出⼝过热或组件出⼝过热时，琥珀⾊灯亮，并伴有ECAM警戒。

4.组件流量选择器‐允许旅客数量及外界状况（排烟，热或湿的条件）选择组件活门流量。

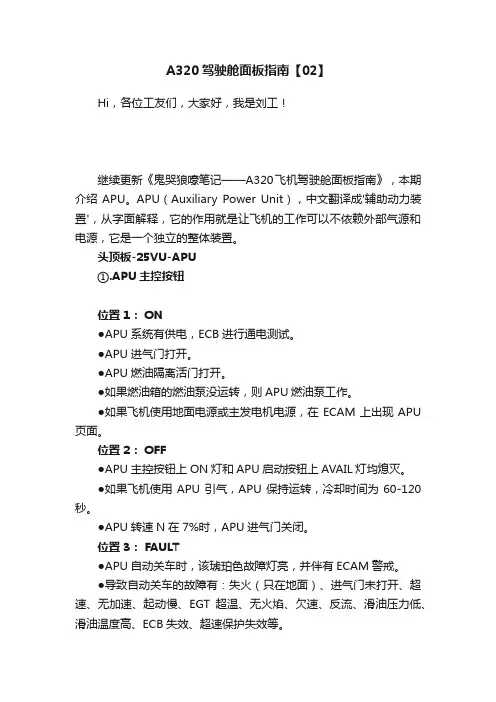

A320驾驶舱面板指南【02】Hi，各位工友们，大家好，我是刘工！继续更新《鬼哭狼嚎笔记——A320飞机驾驶舱面板指南》，本期介绍APU。

APU（Auxiliary Power Unit），中文翻译成'辅助动力装置'，从字面解释，它的作用就是让飞机的工作可以不依赖外部气源和电源，它是一个独立的整体装置。

头顶板-25VU-APU①.APU主控按钮位置1： ON●APU系统有供电，ECB进行通电测试。

●APU进气门打开。

●APU燃油隔离活门打开。

●如果燃油箱的燃油泵没运转，则APU燃油泵工作。

●如果飞机使用地面电源或主发电机电源，在ECAM上出现APU 页面。

位置2： OFF●APU主控按钮上ON灯和APU启动按钮上AVAIL灯均熄灭。

●如果飞机使用APU引气，APU保持运转，冷却时间为60-120秒。

●APU转速N在7%时，APU进气门关闭。

位置3： FAULT●APU自动关车时，该琥珀色故障灯亮，并伴有ECAM警戒。

●导致自动关车的故障有：失火（只在地面）、进气门未打开、超速、无加速、起动慢、EGT超温、无火焰、欠速、反流、滑油压力低、滑油温度高、ECB失效、超速保护失效等。

②.APU起动按钮位置1： ON●当APU进气门完全打开后，APU起动机通电。

●APU起动机通电后1.5秒，点火接通。

●当APU转速N=55％时，APU起动机断电，点火断开。

●当APU转速N达到95％后2秒，或当N高于99.5％时：ON 灯熄灭，此时APU可为飞机系统提供引气和电源。

●10秒钟之后，APU页面从ECAM显示上消失。

位置2： AVAIL●当APU转速N达到95％后2秒，或N高于99.5％，绿色AVAIL （可用）灯亮。

③.SD上的APU页面在SD上的APU页面，可以显示APU进气口和APU转速等相关信息，因为还没有出到《SD宝典—APU》，先放几张图照，供大家参考。

※本期APU照片素材取自偶遇的长龙航空第50架A320，飞机很漂亮。
