沪科版物理九年级上册第15章达标试题及答案

沪科版九年级物理第十五章测试题（含答案）（时间：90分钟满分：100分姓名：）一、单项选择题（每小题3分，共30分，每小题只有一个正确的选项）1•对电阻的理解，下列说法正确的是（C）A•电阻的大小与加任它两端的电压成正比，与通过它的电流成反比B•电阻的大小与加在它两端的电压成反比，与通过它的电流成正比C•电阻是导体本身的一种性质，与电流、电压没有关系D•电阻的大小和环境温度有关，温度越高，阻值一定越大2•给你两根长度相同但横截面积不同的镣铭合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线•现需要研究的课题有：①导体的电阻跟它的横截而枳的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。

由上述实验器材可以完成的研究课题是（C）A-只有① B.只有② C.①和② D.①②和③3•（常德中考）如图所示，是某实验小组的同学连接的电路，则（C）A-在连接此电路时，开关应该断开：开关闭合前，滑片应处于最左端B•Si、S?都闭合时，4、4并联，电流表测干路的电流C-先闭合S2-再断开鬲时，电流表示数变小，电压表示数变小D•Si、Sz都闭合・将滑片右移时・电流表示数变小，电压表示数变小4•小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出J'1一§图像，如图乙，由图可知（A）甲乙A.定值电阻两端电压控制为2V不变B-当电流为0.2A时，电阻&为0.1QC-当滑片向右移时，电压表示数变大D•当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1：25•（青海中考）在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。

根据图像・下列说法正确的是（B）A-导体甲的电阻大于导体乙的电阻B-通过导体乙的电流与其两端的电压成正比C•当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD-将两导体并联后接在3V的电源上时，干路中的电流为06A第5题图第6题图6•（宿迁中考）如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V下列选项符合题意的是（D）A-电压表测冬两端电压 B.Ri、&组成并联电路C•若开关断开，电压表示数为0 D.&、R2电阻之比为2 :17为了测定小灯泡的电阻，现提供如下器材：额定电压为2.5V的小灯泡，电压表（量程有“0〜3V”和-0-15V），电流表（量程有“0〜06A”和“。

第十五章测试卷时间：70分钟满分：70分一、填空题(每题2分，共20分)1．小青同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯；则开关应装在虚线框 2 (选填“1”或“2”)中。

安装完毕后，用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明灯是否正常，闭合开关后，发现灯泡L0发光呈暗红色，则说明安装的照明灯正常(选填“正常”“开路”或“短路”)2．利用伏安法测电阻时常常用到如图所示的两种电路，某同学实验时所用电流表的内阻约为10 Ω，电压表的内阻约为20 kΩ，待测电阻的阻值约为100 Ω，为了减小误差，他应该采用图甲(选填“甲”或“乙”)所示的连接方法，利用该方法进行实验时，测量结果会偏小(选填“大”或“小”)。

3．如图所示的电路中，当开关S1、S2闭合后，用酒精灯给玻璃心柱、细铁丝加热，观察到L1灯泡从不发光到发光，且亮度逐渐变亮，L2灯泡亮度逐渐变暗，说明玻璃的导电性能随温度升高而变强(选填“变强”“变弱”或“不变”)；说明铁丝的电阻随温度升高而变大(选填“变大”“变小”或“不变”)。

4．如图所示，电源电压恒定，当S2、S3闭合、S1断开时，电压表示数为6 V；当S1、S3断开、S2闭合时，电压表示数为4 V，则此时R1两端的电压为 2 V；当S1、S3闭合、S2断开时，电流表A和A1的示数分别为0.5 A和0.2 A，则R2的阻值为20 Ω。

5．某同学按如图方式测量R x的电阻，实验中他读出电流表示数为0.2 A，电压表示数为2.9 V，则他测量R x的值为14.5 Ω，实验时，若考虑电压表电阻对测量结果的影响，则测量的值比R x的真实值偏小(选填“偏大”“偏小”或“一样大”)。

6．用均匀的电阻丝围成一个正方形ABCD，如图所示，其中E为CD 的中点。

当B、D两点接入电路中时，阻值为8 Ω；那么将B、E两点接入电路时，阻值为7.5 Ω。

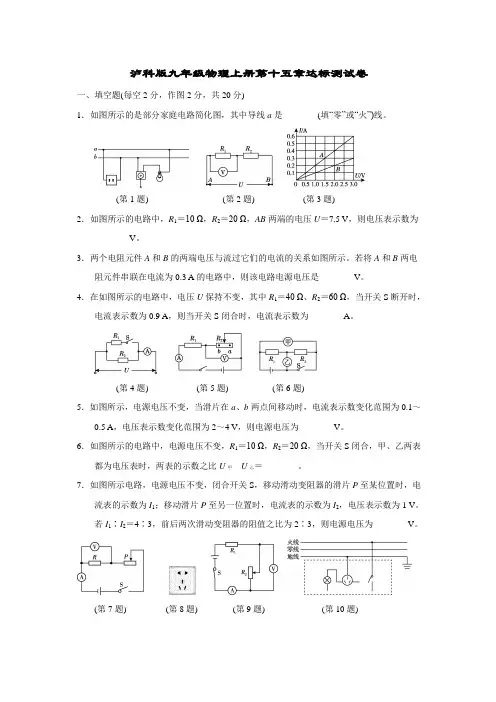

泸科版九年级物理上册第十五章达标测试卷一、填空题(每空2分，作图2分，共20分)1．如图所示的是部分家庭电路简化图，其中导线a是________(填“零”或“火”)线。

(第1题)(第2题)(第3题)2．如图所示的电路中，R1＝10 Ω，R2＝20 Ω，AB两端的电压U＝7.5 V，则电压表示数为________V。

3．两个电阻元件A和B的两端电压与流过它们的电流的关系如图所示。

若将A和B两电阻元件串联在电流为0.3 A的电路中，则该电路电源电压是________V。

4．在如图所示的电路中，电压U保持不变，其中R1＝40 Ω、R2＝60 Ω，当开关S断开时，电流表示数为0.9 A，则当开关S闭合时，电流表示数为________A。

(第4题)(第5题)(第6题)5．如图所示，电源电压不变，当滑片在a、b两点间移动时，电流表示数变化范围为0.1～0.5 A，电压表示数变化范围为2～4 V，则电源电压为________V。

6．如图所示的电路中，电源电压不变，R1＝10 Ω，R2＝20 Ω，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲U乙＝________。

7．如图所示电路，电源电压不变，闭合开关S，移动滑动变阻器的滑片P至某位置时，电流表的示数为I1；移动滑片P至另一位置时，电流表的示数为I2，电压表示数为1 V。

若I1∶I2＝4∶3，前后两次滑动变阻器的阻值之比为2∶3，则电源电压为________V。

(第7题)(第8题)(第9题)(第10题)8．小明将电水壶插头连接在如图的三孔插座上，电水壶正常工作，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是____________________。

9．如图所示，滑动变阻器R2的滑片在某两点间移动时，电流表示数范围在1 A到2 A之间变化，电压表示数相应在6 V到9 V之间变化。

则定值电阻R1的阻值是________Ω。

10．【新题】家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。

可编辑修改精选全文完整版九年级物理上学期新版沪科版：第十五章达标测试卷一、填空题(每空2分，共20分)1．繁忙的交通路口安装了很多交通灯，提醒每位市民要遵守交通规则，如图为某一路口的红灯、黄灯、绿灯设施，三只灯均标有“220 V100 W”，这套设备工作24 h耗电__________度。

(第1题) (第2题) (第3题) (第6题)2．如图所示电路，灯L1、L2串联接在9 V的电源两端，灯L1标有“6 V 6 W”，灯L2标有“6 V 3 W”，闭合开关，1 min内L2消耗的电能是________J(不计温度对灯泡电阻的影响)。

3．图中R1＝4 Ω，R2＝6 Ω，把它们并联在U＝3 V的电路中，通电30 s，则电阻R1消耗的电能为________J。

4．华为手机的超级快充充电器最大充电电流可达5 A，现有华为某一型号的电池，容量为4 200 mA·h(其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”)，假设充电器始终以最大充电电流充电，则把电池充满，只需要________min。

5．将一只“220 V100 W”的灯泡用输电线引到学校运动场，发现灯泡亮度较暗，测得灯泡的实际功率只有81 W，则输电线上消耗的功率约为________W。

6．如图所示的电路，当S1、S2都闭合时，R1的电功率为25 W，当把S2断开时，R1的电功率为4 W，则此时R2的电功率为________W。

7．下图是小明家电能表的表盘。

小明将家中所有其他用电器关闭，只让暖风机单独工作，观察到1 min内电能表指示灯闪烁了32次，它的实际功率是__________W。

(第7题) (第8题)(第9题) (第10题)8．有一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压关系如图所示。

由图可得当小灯泡的实际功率为 1 W时，R消耗的电功率为________W。

9.如图所示电路，电源电压不变，定值电阻R0与滑动变阻器R串联。

第十五章学情评估一、选择题：本题共9小题，每小题3分，共27分。

在每小题给出的四个选项中，只有一项是符合题目要求的。

1．关于导体的电阻，下列说法正确的是()A．通过导体的电流是0 A时，电阻为0 ΩB．导体电阻与它两端的电压成正比，与通过它的电流成反比C．粗细相同的导线，长的导线电阻较大D．同种材料制成的长短一样的两条导线，细的电阻较大2．小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I-U图像。

下列判断错误的是()A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联连接到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为2.5 V的电路中，通过干路的电流是0.7 A(第2题) (第5题)(第6题) (第7题)3．如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是()4．关于家庭电路与安全用电，下列说法正确的是()A．使用测电笔时，手不能接触笔尾金属体B．三脚插头的一个脚做得长一点是为了美观C．家中空气开关“跳闸”了，一定是发生了短路D．更换灯泡或搬动电器前应断开电源开关5. 如图所示的电路中，电阻R2的阻值为15 Ω。

当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2 A。

下列说法正确的是()A．电阻R1的阻值为10 ΩB．开关S1、S2闭合时，通过电阻R1的电流为0.5 AC．开关S1、S2闭合时，电流表A1测量的是通过R1的电流D．开关S2断开时，电流表A2的示数为0.5 A6．如图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作。

过了一会儿，两电表均无示数，则该电路中出现的故障可能是()A．灯L短路B．灯L开路C．电阻R开路D．电阻R短路7．如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4∶3，此时灯L1和L2的电阻之比为()A．1∶3 B．3∶1C．3∶4 D．4∶38．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示。

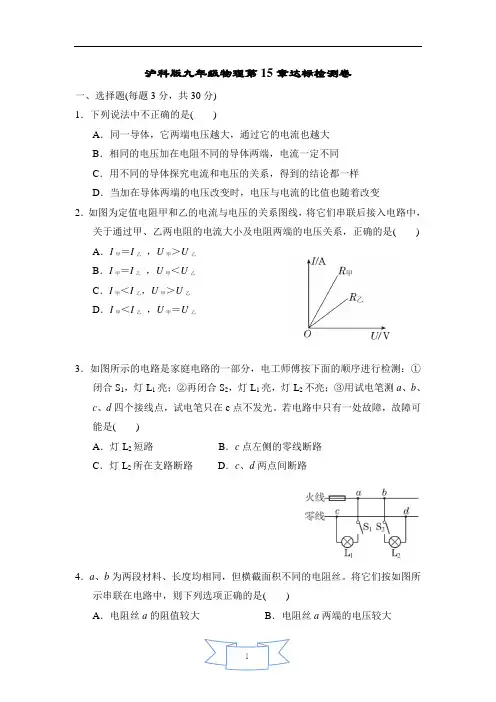

沪科版九年级物理第15章达标检测卷一、选择题(每题3分，共30分)1．下列说法中不正确的是()A．同一导体，它两端电压越大，通过它的电流也越大B．相同的电压加在电阻不同的导体两端，电流一定不同C．用不同的导体探究电流和电压的关系，得到的结论都一样D．当加在导体两端的电压改变时，电压与电流的比值也随着改变2．如图为定值电阻甲和乙的电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是() A．I甲＝I乙，U甲＞U乙B．I甲＝I乙，U甲＜U乙C．I甲＜I乙，U甲＞U乙D．I甲＜I乙，U甲＝U乙3．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。

若电路中只有一处故障，故障可能是()A．灯L2短路B．c点左侧的零线断路C．灯L2所在支路断路D．c、d两点间断路4．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。

将它们按如图所示串联在电路中，则下列选项正确的是()A．电阻丝a的阻值较大B．电阻丝a两端的电压较大C．流过电阻丝a的电流较大D．两电阻丝串联后，总阻值变大5．如图是小虹设计的一种“身高测量仪”，其中滑片P将电阻丝分成上下两部分，阻值分别为R1、R2，身高数据可通过电压表的示数来反映。

测量时，身高越高()A．电压表示数越小B．电压表示数越大C．电路中的电流越大D．电路中的电流越小6．关于家庭电路和安全用电，下列说法或做法中正确的是() A．家庭电路中空气开关“跳闸”，应找到原因后再闭合开关B．家庭电路中，控制灯具的开关既可安装在火线上，也可安装在零线上C．可以将电烤炉、电火锅等多个大功率用电器接在一个插线板上同时使用D．电器设备起火，可直接用水灭火7．某家庭电路的组成如图所示，下列说法正确的是()A．图中的三个插座是串联的B．控制灯泡的开关要接在零线与灯泡之间C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须使用三孔插座，以确保安全8．如图所示电路，电源电压恒定。

沪科版九年级物理第十五章测试题（含答案）(时间：90分钟满分：100分姓名：__________)一、单项选择题(每小题3分，共30分，每小题只有一个正确的选项)1．对电阻的理解，下列说法正确的是( C )A．电阻的大小与加在它两端的电压成正比，与通过它的电流成反比B．电阻的大小与加在它两端的电压成反比，与通过它的电流成正比C．电阻是导体本身的一种性质，与电流、电压没有关系D．电阻的大小和环境温度有关，温度越高，阻值一定越大2．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。

由上述实验器材可以完成的研究课题是( C)A．只有①B．只有②C．①和②D．①②和③3．(常德中考)如图所示，是某实验小组的同学连接的电路，则( C)A．在连接此电路时，开关应该断开；开关闭合前，滑片应处于最左端B．S1、S2都闭合时，L1、L2并联，电流表测干路的电流C．先闭合S1、S2，再断开S1时，电流表示数变小，电压表示数变小D．S1、S2都闭合，将滑片右移时，电流表示数变小，电压表示数变小4．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I－1R图像，如图乙，由图可知( A )A．定值电阻两端电压控制为2 V不变B．当电流为0.2 A时，电阻R为0.1ΩC．当滑片向右移时，电压表示数变大D．当电流分别为0.25 A和0.5 A时，接入电路的导体的电阻之比为1∶25．(青海中考)在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。

根据图像，下列说法正确的是( B)A．导体甲的电阻大于导体乙的电阻B．通过导体乙的电流与其两端的电压成正比C．当导体甲两端的电压为2 V时，通过导体甲的电流为0.2 AD．将两导体并联后接在3 V的电源上时，干路中的电流为0.6 A第5题图第6题图6．(宿迁中考)如图所示，电源电压为3 V保持不变，闭合开关，电压表示数为2 V。

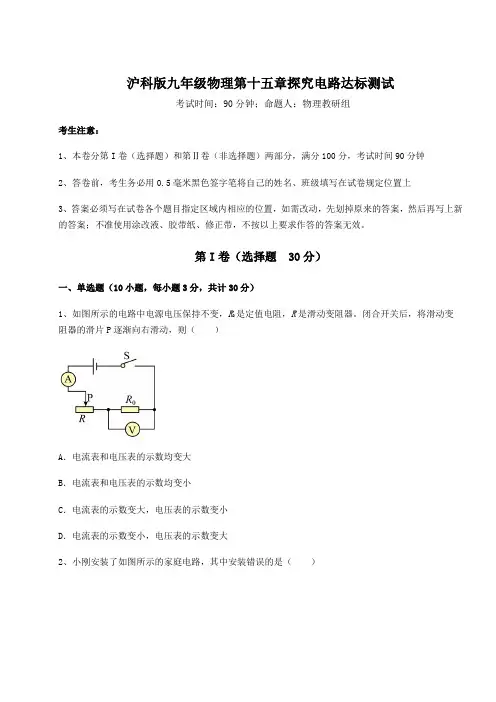

沪科版九年级物理第十五章探究电路达标测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的电路中电源电压保持不变，R0是定值电阻，R是滑动变阻器。

闭合开关后，将滑动变阻器的滑片P逐渐向右滑动，则（）A．电流表和电压表的示数均变大B．电流表和电压表的示数均变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大2、小刚安装了如图所示的家庭电路，其中安装错误的是（）A．保险丝B．开关C．三孔插座D．双孔插座3、如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻R x阻值的电路是（）A．B．C．D．4、如图所示电路中，电源电压保持不变，闭合开关S，用滑动变阻器调节灯泡亮度。

则电流表示数I 与电压表示数U的关系图像是（）A．B．C．D．5、日常用电中，下列各种做法符合安全用电原则的是（）A．用湿抹布去除插座和灯泡上的污垢B．用电器的金属外壳要保证良好接地C．发现有人触电应快速用手将人拉开D．用铜丝代替保险丝6、力的单位是为了纪念下列哪位物理学家而命名的（）A．牛顿B．欧姆C．帕斯卡D．安培7、以下做法符合安全用电原则的是（）A．雷雨天在室外使用手机打电话B．空气开关跳闸后，立刻合上继续使用C．更换灯泡前先断开电源D．家用电器起火时，先用泡沫灭火器灭火，再切断电源8、在如图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。

用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P9、如图是某家庭电路的一部分，下列说法正确的是（）A．零线与地线之间的电压为220VB．电冰箱接入三孔插座后其外壳与零线相连C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路10、如图所示，电源电压恒定。

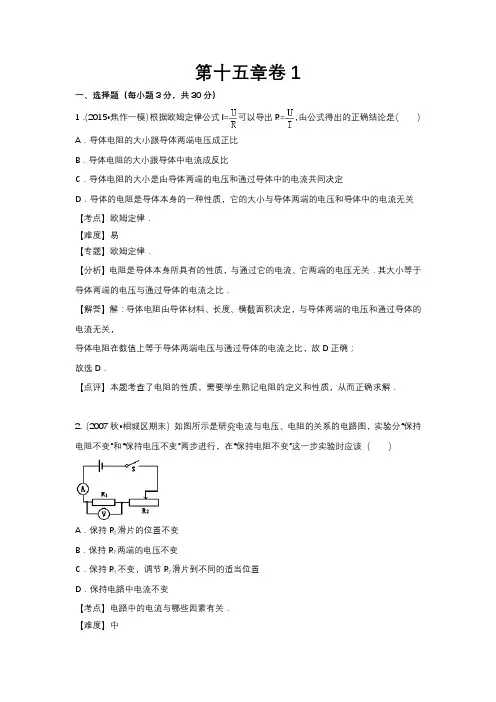

第十五章卷1一、选择题（每小题3分，共30分）1．（2015•焦作一模）根据欧姆定律公式I=可以导出R=，由公式得出的正确结论是（）A．导体电阻的大小跟导体两端电压成正比B．导体电阻的大小跟导体中电流成反比C．导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定D．导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和导体中的电流无关【考点】欧姆定律．【难度】易【专题】欧姆定律．【分析】电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关．其大小等于导体两端的电压与通过导体的电流之比．【解答】解：导体电阻由导体材料、长度、横截面积决定，与导体两端的电压和通过导体的电流无关，导体电阻在数值上等于导体两端电压与通过导体的电流之比，故D正确；故选D．【点评】本题考查了电阻的性质，需要学生熟记电阻的定义和性质，从而正确求解．2.（2007秋•相城区期末）如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该（）A．保持R2滑片的位置不变B．保持R2两端的电压不变C．保持R1不变，调节R2滑片到不同的适当位置D．保持电路中电流不变【考点】电路中的电流与哪些因素有关．【难度】中【专题】控制变量法．【分析】（1）电流跟电压、电阻有关，用控制变量法研究电流跟电压和电阻的关系．（2）研究电流跟电压的关系时，保持电阻不变，改变定值电阻两端的电压，讨论电流跟电压的关系．（3）研究电流跟电阻的关系时，保持电阻两端的电压不变，改变电阻大小，讨论电流跟电阻的关系．【解答】解：研究电流跟电压的关系时，保持电阻不变，通过移动滑动变阻器的滑片，改变定值电阻的电压和电流，讨论电流跟电压的关系．故选C【点评】（1）正确掌握欧姆定律的电流跟电压、电阻的关系．（2）导体两端的电压一定时，导体中的电流跟导体的电阻成反比，在电阻一定时，导体中的电流跟导体的电压成正比．3.（2011•雅安）在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（）A．电压表示数大于2V，应将滑片P向左滑B．电压表示数大于2V，应将滑片P向右滑C．电压表示数小于2V，应将滑片P向左滑D．电压表示数小于2V，应将滑片P向右滑【考点】电路中的电流与哪些因素有关；欧姆定律的应用．【难度】中【专题】应用题；压轴题．【分析】探究电流跟电阻的关系时，要保持电阻两端的电压不变，去改变电阻，但当电阻增大时，它两端的电压也随之变化，为保证结论的准确性，要通过调节滑片使电阻两端的电压减小为原来的值，根据串联电路的分压关系去调节即可．【解答】解：当A、B两点间的电阻由5Ω更换为10Ω后，AB间的电压将增大，该实验要控制AB间的电压不变，所以下一步的操作是：向右滑动滑片，使滑动变阻器连入的电阻变大（分压变大），使AB间的电压减小，直到电压表的示数为2V为止．故选B．【点评】本题考查了学生对控制变量法的理解和掌握，并能根据串联时分压关系知道，当一个电阻阻值增大时，其两端的电压也增大．4．（2008•南昌）如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（）A．B．C．D．【考点】变阻器的应用．【难度】中【专题】压轴题．【分析】灯泡和滑动变阻器串联在电路中，移动滑片，改变连入电路的电阻，改变电路中灯泡的电流，能调节灯泡的亮度．灯泡和滑动变阻器并联时，移动滑片，不能改变灯泡的电流，不能调节灯泡的亮度．【解答】解：A、如图，灯泡被导线短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度．不符合题意．B、滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度．不符合题意．C、滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，改变电路中的电阻，改变电路中的电流，改变灯泡的亮度．符合题意．D、灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度．不符合题意．故选C．【点评】滑动变阻器和灯泡串联时才能改变灯泡的亮度．掌握滑动变阻器连入电路的部分，才能具体判断灯泡亮度的变化情况．5．（2016秋•商水县期末）如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是（）A． B．C．D．【考点】欧姆定律的应用；伏安法测电阻；伏阻法、安阻法测电阻．【难度】难【专题】电路和欧姆定律．【分析】串联电路的电流处处相等，并联电路各支路电压相等，用电压表和电流表，直接或间接测量电压和电流，根据R x=求出电阻．【解答】解：A、R x和定值电阻串联，电流表测量串联电路的电流，不能直接或间接测量R x两端的电压，不能求出R x的阻值，故A不可行；B、R x和定值电阻串联，电压表U1测量定值电阻两端的电压，根据I=，求出通过定值电阻的电流．根据串联电路电流处处相等，通过R x电流等于通过定值电阻电流I x=I0．电压表U2测量R x两端的电压U x，根据R x=求出电阻．故B可行；C、R x和定值电阻并联，电流表A1测量定值电阻的电流，根据U=IR，求出定值电阻两端的电压．根据并联电路各支路电压相等，R x两端电压等于定值电阻两端的电压U x=U0．电流表A2测量R x的电流I x，根据R x=求出电阻，故C可行；D、当S、S1都闭合时，电压表测量电源电压U；当S闭合、S1断开时，R x和定值电阻串联，电压表直接测量R x两端的电压U x；根据串联分压原理可得R0两端电压U0=U﹣U x，R0的阻值已知，根据欧姆定律可以求得串联电路的电流；待测电阻的两端电压和通过的电流均能测出，故能求出R x的阻值，故D可行；本题选不可行的，故选A．【点评】本题考查了求电阻阻值电路选择问题，知道测电阻的原理、分析清楚电路结构、应用串并联电路特点与欧姆定律即可正确解题．6．（2013秋•福田区校级期中）如图是用伏安法测电阻的电路图，电流表电阻可忽略不计，只考虑电压表本身的电阻，那么（）A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．测量值加电压表的内阻值等于电阻的实际值【考点】伏安法测电阻；欧姆定律的应用．【难度】中【专题】应用题；测量型实验综合题．【分析】电压表测量R两端电压U，电流表测量R与电压表的总电流I，总电流大于R中的电流．根据R=，测量值会偏小．【解答】解：根据R=，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而电流表实际测量的是通过待测电阻和电压表的总电流，即电流偏大，而电压表是与电阻并联连接，测量的电压是准确的，由R=可知，电阻的测量值小于真实值．故选B．【点评】本题图中，电压表测R的实际电压，考虑电压表内阻时，电压表也有通过的电流，电流表则测量了R与电压表的总电流，测量的电流值偏大，测量值偏小．7．（2015秋•合水县校级期末）如图所示，某同学在做“测量小灯泡的电阻”的实验时，误将电流表和电压表调换了位置．闭合开关S后，下列现象中会发生的是（）A．电压表被烧坏 B．小灯泡不亮C．小灯泡被烧坏 D．电流表被烧坏【考点】伏安法测电阻；有关欧姆定律的计算．【难度】中【专题】欧姆定律．【分析】电压表由于自身电阻较大，简化电路时按断路处理；电流表由于自身电阻较小，简化时按导线处理．两表位置互换后，电压表就串联接入电流，由于自身电阻较大，导致总电阻很大，因此电路中电流很小，小灯泡和电流表中电流都很小，因此小灯泡不亮．【解答】解：电流表和电压表位置互换后，电压表就串联接入电路，由于电压表电阻很大，因此干路电流就很小，几乎没有电流流过灯泡，故小灯泡不亮，B正确．故选B．【点评】知道电压表的内阻很大在电路中相当于断路、电流表内阻很小在电路中相当于短路是关键．8.（2010•黄冈）如图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是（）A． B． C． D．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】压轴题；跨学科；图析法．【分析】灯泡和滑动变阻器串联，用电源电压、定值电阻以及灯泡的电阻表示出灯泡两端电压的表达式，结合函数图象排除错误选项，然后根据串联电路起分压作用进行分析，即灯泡两端电压随滑动变阻器阻值的增大而减小判断出正确选项．【解答】解：滑动变阻器和灯泡串联，电路中的电流：I=，灯泡L两端电压：U L=IR L=；从灯泡两端的电压与滑动变阻器连入电阻的关系可以看出，灯泡两端的电压和滑动变阻器连入的电阻不成正比也不为一次函数，故排除AB选项，又因为滑动变阻器的阻值增大时，灯泡分得的电压减小，故C选项正确、D错．故选C．【点评】本题考查串联电路的电压规律、滑动变阻器的使用以及欧姆定律的应用掌握情况，本题的难点是列出电压和电阻的关系式，用正比函数、一次函数和排除法进行分析．9．（2012•鄂州）2012年黄冈市利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．若琦同学设计了四种电路（如图所示）模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大．其中符合要求的电路是（）A．B．C．D．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】应用题；图析法．【分析】先识别电路，然后根据压力的改变，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律判断电压表和电流表示数的变化．【解答】解：A、电路为并联电路，电流表测量变阻器的电流，当滑片向右滑动时时，滑动变阻器接入电路的阻值增大，电流表的示数减小，故A选项错误；B、电路为并联电路，电流表测量定值电阻的电流，电流表的示数不变，故B错误；C、电路为串联电路，电压表测量变阻器两端的电压，当滑片向右滑动时，滑动变阻器接入电路的电阻增大，串联电路起分压作用，所以变阻器分得的电压变大，电压表的示数变大，故C选项正确；D、电路为串联电路，电压表测量定值电阻两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，电路中电流变小，定值电阻的阻值不变，因此电压表的示数变小，故D选项错误．故选C．【点评】本题考查滑动变阻器的使用，明确电表的测量对象是解题的基础，熟练应用欧姆定律、串联分压原理来分析电路中电流、电压的变化是解题的关键．10．（2013•日照）某型号天然气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）A．天然气浓度增大时，电压表示数变小B．天然气浓度减小时，电流表示数变大C．天然气浓度增大时，电路消耗的总功率变小D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变【考点】欧姆定律在串、并联电路中的应用．【难度】难【专题】压轴题；电路变化分析综合题．【分析】由图甲可知两电阻串联，电压表测量R0两端的电压；由图乙可知气敏电阻的性质，由电阻的变化利用欧姆定律可求得电路中电流的变化及R0两端电压的变化．【解答】解：由图乙可知，当天然气浓度增大时，气敏电阻的阻值会减小，故由欧姆定律可得电路中电流增加，即电流表示数增大，由U0=IR0可知，定值电阻两端的电压会增大，即电压表的示数会变大；同时根据P=UI可知，电路消耗的总功率变大．所以A、C说法错误．由图乙可知，当天然气浓度减小时，气敏电阻的阻值会增大，即电流表示数减小，但根据欧姆定律可知：电压表与电流表示数的比值为R0的阻值，而R0为定值电阻，阻值不变．所以B说法错误，D说法正确．故选D．【点评】本题考查学生对图象的认知及欧姆定律的使用，从图中得出气敏电阻的阻值与温度的变化关系是本题的突破口．二、填空题（每空2分，共28分）11. 如图所示中，电阻箱的读数为Ω．【考点】变阻器．【难度】易【专题】应用题；电压和电阻．【分析】电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．【解答】解：电阻箱的示数：R=2×1000Ω+0×100Ω+0×10Ω+8×1Ω=2008Ω．故答案为：2008．【点评】本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数．12. （2016•莆田）在串联电路中，若R1：R2=5：2，则通过两个电阻的电流之比是，R1与R2两端的电压之比为．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】易【专题】推理法．【分析】根据串联电路的电流关系、电压关系求解【解答】解：∵两个电阻串联∴I1=I2，即：I1：I2=1：1，∴U1：U2=R1：R2=5：2故答案为：1：1，5：2【点评】灵活运用串联电路的特点（I=I1=I2、U=U1+U2、R=R1+R2）及分压关系13．（2016•贵州）电阻为12Ω的电铃，正常工作时的电压为6V，现只有一个8V的电源，要使它正常工作，要给它联一个Ω的电阻．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】中【专题】计算题．【分析】比较电铃的电压与电源电压，可知电源电压大于电铃的额定电压，故需要串联一个电阻分压，串联电阻两端的电压等于电源电压减去电铃的额定电压；因为电铃正常工作，电铃两端的电压等于额定电压，已知电铃的电阻，则利用欧姆定律求此时通过电铃的电流，则串联电阻的阻值利用R=计算．【解答】解：要使电铃正常工作，需要给电铃串联一个电阻R，串联电阻R两端的电压：U R=U﹣U额=8V﹣6V=2V，∵电铃正常工作，I===0.5A；则串联电阻R===4Ω；故答案为：串，4．【点评】本题考查了学生对欧姆定律、电阻串联特点的掌握和运用，应熟练掌握相关内容并能灵活应用．14.（2015秋•宜城市期末）如图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是Ω；若将滑片P向右移动，A1的示数将，A2的示数将（填“变大”、“变小”或“不变”）．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】中【专题】应用题；电路和欧姆定律．【分析】先对电路进行分析，可知电路的特点，由电路的特点可分析出电流表的读数，则由欧姆定律可求得R1；当滑片移动时，通过分析滑动变阻器接入电阻的变化由欧姆定律得出电流的变化．【解答】解：由图可知，R1和R2并联，A1测总电流，A2测R1支路电流，电压表测电源电压，并联电路中，干路电流等于各支路电流之和，由此可知I1一定大于I2，而两表指针位置相同，则两表肯定量程不同，A1为0～3A，A2为0～0.6A，所以两电流表读数为：I1=1.5A，I2=0.3A，由并联电路电压特点和欧姆定律得：R1===20Ω；若滑片向右移动，则接入电阻变大，电压不变，由欧姆定律可知R1中电流不变，R2中电流减小，则总电流减小；即A1示数变小，A2示数不变．故答案为：20；变小；不变．【点评】本题考查并联电路特点和欧姆定律的应用，根据电路特点分析电流表的量程是关键，必须清楚两表的示数不可能相等才能进一步的得出结论．15．（2014•鞍山）图1的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100Ω 0.5A”字样，图2为R1的I﹣U图象，R1的阻值为Ω，当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值为Ω，为了不损坏滑动变阻器R2，接入电路的阻值应不小于Ω．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】计算题；图析法．【分析】（1）根据R1的I﹣U图象读出任意一点电流和对应的电压，根据欧姆定律求出R1的阻值；（2）由图象读出当电路中的电流为0.2A时对应的电压，根据串联电路的电压特点求出R1两端的电压，根据欧姆定律求出滑动变阻器R2接入电路的阻值；（3）根据滑动变阻器的铭牌可知电路中的最大电流，根据欧姆定律求出电路中的最小电阻，再根据电阻的串联求出接入电路的最小值．【解答】解：（1）由图象可知，当U1=6V时，I1=0.3A，则R1===20Ω；（2）由电路图可知，两电阻串联，由图象可知当电路中的电流I=0.2A时，U1′=4V，则U2=U﹣U1′=12V﹣4V=8V，R2===40Ω；（3）由滑动变阻器的铭牌可知，电路中的最大电流I max=0.5A，则电路中的最小总电阻R总min===24Ω，滑动变阻器接入电路的最小值R2min=R总min﹣R1=24Ω﹣20Ω=4Ω．故答案为：20；40；4．【点评】本题考查了串联电路的特点和欧姆定律的应用，关键是根据图象得出相关的信息和根据滑动变阻器允许通过的最大电流确定电路中的最小电阻．16．（2012•黄冈模拟）电阻触摸屏已普遍用于电脑及手机．当手指触摸屏时，会对触摸屏产生一个压力，这种压力信号即转换成电信号，从而确定触摸的位置．如图所示，以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，电源电压不变．当触摸点在竖直方向移动时，若R2两端电压增大，则R2阻值，触摸点P到屏下边缘的距离，此时通过R2的电流R1的电流．【考点】电阻的串联与并联；欧姆定律在串、并联电路中的应用．【难度】难【专题】应用题；动态预测题．【分析】从电路图可知，R1、R2串联，电流相等，根据公式U=IR可知，电阻越大，电阻两端的电压越大．从电路图可以看出R2的电阻变化与屏下端的距离的关系．【解答】解：∵R1、R2串联，∴通过两电阻的电流相等，当R2两端电压增大时，∵U=IR，∴R2的电阻在变大，从电路图可以看出R2的电阻变大应该是增大到屏下边缘的距离．故答案为：增大；增大；等于．【点评】本题考查了欧姆定律的应用和串联电路的特点，关键是对电路图的正确分析．三．作图题（共8分）17．（4分）（2005•黄冈）如图是黎明同学用伏安法测小灯泡电阻的实物电路图，图中有一处接线错误，请在错误的接线上用“×”标出，闭合开关后，这根错误接线对电路产生的后果是．去掉这根错误的接线后，请在图中再补上一根接线，使实验能够正确测量出小灯泡正常发光时的电阻．【考点】伏安法测电阻．【难度】易【专题】作图题．【分析】根据电压表、电流表和滑动变阻器的使用原则仔细检查电路，找出不符合原则的地方即可．根据伏安法测小灯泡电阻的原理可知：测出它两端的电压和通过它的电流，则电流用电流表来测量，电流表和电阻串联在一起；电压表来测电阻两端电压，和待测电阻并联，滑动变阻器与小灯泡串联．【解答】解：从电源的正极开始，沿着电流的流向，按照电压表、电流表和滑动变阻器的使用原则逐个分析，可发现滑动变阻器不但是一上一下的接入电路，同时也接了上面的两个接线柱，这样会使电流不经过任何的用电器，直接回到电源的负极，造成电源短路，从而烧坏电源；正确的电路连接是去掉这根错误的接线，再将电压表并联在灯泡两端，因灯泡的额定电压为2.5V，则电压表量程选择0﹣3V，如图：故答案为：烧坏电源．【点评】该题考查滑动变阻器和电压表的正确使用方法，难度不大．注意伏安法测小灯泡正常发光时的电阻时，电压表的量程选择．18．（4分）在探究导体中的电流与导体两端电压的关系实验中，测量的数据如表．请根据表格中的数据，在图中的坐标上画出电流随电压变化的图象．【考点】电路中的电流与哪些因素有关．【难度】中【专题】应用题；欧姆定律．【分析】由表格数据描点连线即可画出电流随电压变化的图象．【解答】解：分别在坐标轴上标出（1、0.2）（1.5、0.3）（2、0.4）（3、0.6）这几个坐标点，然后用平滑的曲线连接起来得到如图所示：【点评】作图象时，注意对于坐标点的标注以及横纵坐标的含义．四、实验探究题（共16分）19．（8分）小华和小海同学为了探究导体中电流与电压的关系（电路图如图所示），他们用两个导体进行实验，试验中多次改变导体两端的电压的大小，并将测量的数据记录在表一、表二中．（1）分析比较实验序号1、2、3或4、5、6中的电流与电压变化的倍数关系，可得出的初步结论是：对同一导体，．（2）分析比较实验序号3、5的数据，他们提出了猜想：在电压相同的情况下，通过不同导体的电流不相同．（3）为验证上述猜想，在已有表一、表二实验数据的基础上，小华重新预设了B导体两端的电压，并测出相应的电流值．小海分析了小华的测量数据后，认为小华的测量数据有问题，他为测量便修改了数据，如表三所示，小海的修改数据的做法不正确，理由是．（4）如果电压表内阻对电路的影响不能忽略，而实验操作规范正确，则通过电流表的电流（填“大于”、“等于”、“小于”）导体的电流．表三【考点】电路中的电流与哪些因素有关．【难度】难【专题】实验探究题；欧姆定律；探究型实验综合题．【分析】（1）根据表格中数据，得出电流与电压的正比例关系；（3）实验过程要尊重事实，不可以任意篡改数据，一定范围内的误差是允许的；（4）根据并联电路的电流规律进行分析，电阻与电压表并联，然后与电流表串联，电流表在干路，电阻在支路．【解答】解：（1）由表格中数据，电阻不变，电压增大为原来的几倍，电流也增大为原来的几倍，但电压与电流的比值不变，可得，电阻不变，导体中的电流与它两端的电压成正比；（3）小华改动实验数据，这种做法是不正确的，实验要以实验测量数据为准，不可以随便改动，实验误差不可避免，一定范围内的误差是允许的；（4）由题意知，电流表的示数等于通过电阻的电流与电压表的电流之和，所以电流表的示数大于通过电阻的电流．故答案为：（1）通过导体两端的电流与导体两端的电压成正比；（3）数据应以实验测量为准，实验的误差不可避免；（4）大于．【点评】本题是探究影响电流大小因素的实验，该实验应用控制变量法，要掌握电流与电压和电阻的关系，写相应结论时，不要漏掉控制的变量．结论都是通过实验得出的数据分析得出，实验数据要实事求是，不可随意改动．20．（8分）（2012•黄冈模拟）如图是某同学“测量2.5V小灯泡电阻”的实验，实验中电源电压为3V．（1）请你用笔画线代替导线帮助她完成实物连接图．（2）该同学闭合开关后，发现小灯泡不亮，电流表有示数、电压表无示数，产生这一现象的原因是．（3）排除故障后，测量的数据如下表，则灯泡在2.5V时的电阻是．（4）若想利用该电路继续探究电流与电压的关系，请你提出一条改进的措施．。
