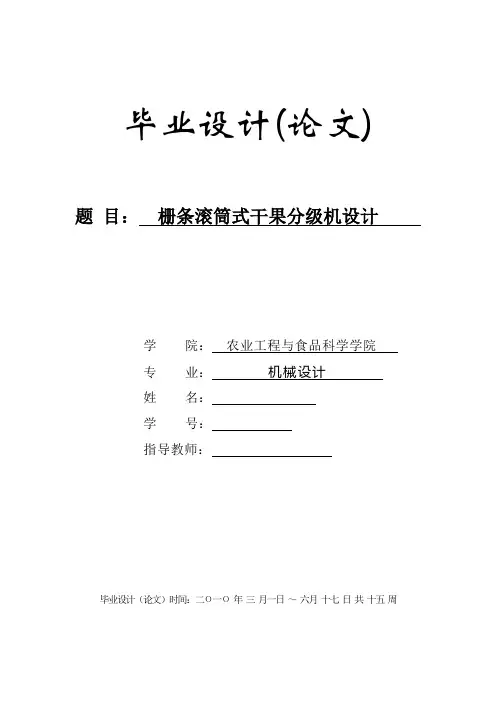

毕业设计(论文)题目：栅条滚筒式干果分级机设计学院：农业工程与食品科学学院专业：机械设计姓名：学号：指导教师：毕业设计（论文）时间：二О一О年三月一日～六月十七日共十五周在国内外干果分级设备研究的基础上，开发出一种生产率高、作业质量好、能耗低的新型干果分级设备——栅条滚筒式干果分级机。
通过对各文献的阅读及经验借鉴，对栅条滚筒式干果分级机某些细节进行必要的改进和技术上的提高，以使其更适合生产要求及有更强的适应性。
然后，按照设计要求，对栅条滚筒式干果分级机的参数进行选定，并通过已知公式的计算，确定该机械的各部分的尺寸，依据各尺寸对该机器的各零件进行选用校核，并最终将各零件装配成形，在设计计算的前提下，得到所需要的新型栅条滚筒式干果分级机。
关键词：干果，栅条滚筒式，分级，设计On the basis of research on s dried fruit sorting machine at home and abroad , a new-type dried fruit sorting machine with high productivity, high processing quality and low energy consumption--dried fruit sorting machine of grid cylinder By reading the literature and learning experience from it,there are some improving enhancing on the details of the sorting machine and its technical,to make it more suitable for production requirements and more adaptive.Then,in accordance with the design requirements,we select the parameters for dried fruit sorting machine of grid cylinder,and according to the calculation of the known formula to determine the mechanical's all parts of the size, based on the size of various parts of the machinery we do the checking and selection of the parts.After all the work being done, we assembly forming the various parts in the design.Ultimately we have the machine that we needed.Keywords:dried fruit, grid cylinder，sorting machine, improved design目录摘要 (I4)Abstract（英文摘要） (Ⅱ)目录 (Ⅲ)第一章绪论1.1 课题研究的目的及意义 (1)1.2 国内外研究现状 (2)1.3 研究内容及方向 (7)第二章栅条滚筒式干果分级机总体方案的确定............................. .. (9)2.1 技术关键 (9)2.2 工作结构设计 (9)2.3 主要工作参数的确定 (10)2.4 整机结构及技术参数特征 (13)第三章栅条滚筒式干果分级机零部件的设定..................... (15)3.1 传动部分设计 (15)3.2 栅条滚筒的设计 (17)3.3 轴的设计 (20)3.4 其它主要部件的设计 (21)第四章社会经济效益分析 (23)结论 (24)致谢 (25)参考文献 (26)第一章绪论1.1 课题研究的目的及意义改革开放以来，我国林果业发展取得了巨大成绩。
毕业设计(论文)-栅条滚筒式干果分级机设计[管理资料]
毕业设计(论文)题目：栅条滚筒式干果分级机设计学院：农业工程与食品科学学院专业：机械设计姓名：学号：指导教师：毕业设计（论文）时间：二О一О年三月一日～六月十七日共十五周在国内外干果分级设备研究的基础上，开发出一种生产率高、作业质量好、能耗低的新型干果分级设备——栅条滚筒式干果分级机。
通过对各文献的阅读及经验借鉴，对栅条滚筒式干果分级机某些细节进行必要的改进和技术上的提高，以使其更适合生产要求及有更强的适应性。
然后，按照设计要求，对栅条滚筒式干果分级机的参数进行选定，并通过已知公式的计算，确定该机械的各部分的尺寸，依据各尺寸对该机器的各零件进行选用校核，并最终将各零件装配成形，在设计计算的前提下，得到所需要的新型栅条滚筒式干果分级机。
关键词：干果，栅条滚筒式，分级，设计On the basis of research on s dried fruit sorting machine at home and abroad , a new-type dried fruit sorting machine with high productivity, high processing quality and low energy consumption--dried fruit sorting machine of grid cylinder By reading the literature and learning experience from it,there are some improving enhancing on the details of the sorting machine and its technical,to make it more suitable for production requirements and more ,in accordance with the design requirements,we select the parameters for dried fruit sorting machine of grid cylinder,and according to the calculation of the known formula to determine the mechanical's all parts of the size, based on the size of various parts of the machinery we do the checking and selection of the all the work being done, we assembly forming the various parts in the we have the machine that we needed.Keywords:dried fruit, grid cylinder，sorting machine, improved design目录摘要 (I4)Abstract（英文摘要） (Ⅱ)目录 (Ⅲ)第一章绪论课题研究的目的及意义 (1)国内外研究现状 (2)研究内容及方向 (7)第二章栅条滚筒式干果分级机总体方案的确定............................. .. (9)技术关键 (9)工作结构设计 (9)主要工作参数的确定 (10)整机结构及技术参数特征 (13)第三章栅条滚筒式干果分级机零部件的设定..................... (15)传动部分设计 (15)栅条滚筒的设计 (17)轴的设计 (20)其它主要部件的设计 (21)第四章社会经济效益分析 (23)结论 (24)致谢 (25)参考文献 (26)第一章绪论课题研究的目的及意义改革开放以来，我国林果业发展取得了巨大成绩。

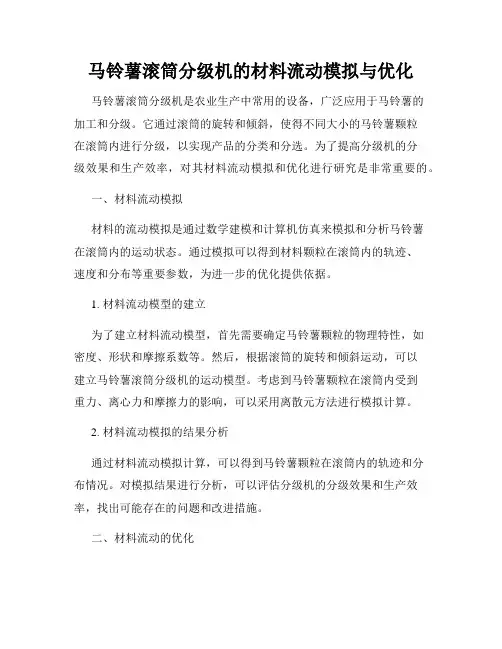

马铃薯滚筒分级机的材料流动模拟与优化
马铃薯滚筒分级机的材料流动模拟与优化马铃薯滚筒分级机是农业生产中常用的设备，广泛应用于马铃薯的加工和分级。
它通过滚筒的旋转和倾斜，使得不同大小的马铃薯颗粒在滚筒内进行分级，以实现产品的分类和分选。
为了提高分级机的分级效果和生产效率，对其材料流动模拟和优化进行研究是非常重要的。
一、材料流动模拟材料的流动模拟是通过数学建模和计算机仿真来模拟和分析马铃薯在滚筒内的运动状态。
通过模拟可以得到材料颗粒在滚筒内的轨迹、速度和分布等重要参数，为进一步的优化提供依据。
1. 材料流动模型的建立为了建立材料流动模型，首先需要确定马铃薯颗粒的物理特性，如密度、形状和摩擦系数等。
然后，根据滚筒的旋转和倾斜运动，可以建立马铃薯滚筒分级机的运动模型。
考虑到马铃薯颗粒在滚筒内受到重力、离心力和摩擦力的影响，可以采用离散元方法进行模拟计算。
2. 材料流动模拟的结果分析通过材料流动模拟计算，可以得到马铃薯颗粒在滚筒内的轨迹和分布情况。
对模拟结果进行分析，可以评估分级机的分级效果和生产效率，找出可能存在的问题和改进措施。
二、材料流动的优化基于材料流动模拟结果的分析，可以进行材料流动的优化设计，以提高分级机的性能和效率。
1. 滚筒结构的优化滚筒是马铃薯滚筒分级机的关键部件，对材料分级效果有着重要影响。
通过改变滚筒的形状、角度和旋转速度等参数，可以实现材料流动的优化。
例如，增大滚筒的倾斜角度可以加大马铃薯颗粒的离心力，从而提高分级效果。
2. 材料流动的控制在滚筒分级机的运行过程中，可以通过控制进料速度和滚筒的运动参数等，来实现材料流动的控制。
例如，根据不同尺寸的马铃薯颗粒特点，调整滚筒的旋转速度和倾斜角度，使得不同尺寸的颗粒能够得到合适的分级。
3. 材料流动的改进通过分析材料流动模拟结果，可以找到材料流动中的瓶颈和不合理之处。
通过改进设计和工艺，可以解决这些问题，并实现材料流动的改进。
例如，增加板块或隔板的数量和布局，改变滚筒的摩擦系数，都可以对材料的流动行为进行改变和优化。
栅式滚筒核桃分级机传动装置课程及设计说明书
栅式滚筒核桃分级机传动装置课程及设计说明书一、传动装置课程内容1. 传动装置概述在栅式滚筒核桃分级机中，传动装置起着至关重要的作用，它直接影响着机器的性能和稳定性。
传动装置课程将包括传动装置的定义、作用、原理、种类以及适用范围等内容，让学习者对传动装置有一个全面的了解。
2. 传动装置的结构和工作原理传动装置的结构是非常复杂的，它通常包括齿轮、链条、皮带、减速器等组成部分。
在课程中，将详细介绍这些组成部分的结构和工作原理，并讲解它们在传动过程中的作用和相互关系，让学习者能够清晰地理解传动装置的工作原理。
3. 传动装置的选择和设计在栅式滚筒核桃分级机的设计中，传动装置的选择和设计是至关重要的一环。
课程中将重点介绍传动装置的选择原则和设计方法，包括如何根据不同机器的工作要求和工作环境来选择合适的传动装置，以及如何根据机器的工作性能和结构特点来设计出合理的传动装置。
二、传动装置设计说明书1. 设计说明书的编写目的传动装置设计说明书的编写目的是为了让使用者和维护人员清楚地了解传动装置的结构和工作原理，以及传动装置的使用、维护和保养等内容。
它是一份重要的技术文件，需要做到言简意赅、清晰明了。
2. 设计说明书的内容传动装置设计说明书将包括传动装置的总体结构图、各个部件的详细说明、工作原理图、传动比计算、使用和维护注意事项等内容。
其中，传动装置的总体结构图和各个部件的详细说明是设计说明书的重点内容，它们需要做到图文并茂、详细全面。
三、个人观点和理解在传动装置课程和设计说明书的学习和编写过程中，我深刻理解到传动装置在机械设备中的重要性。
它不仅关乎机器的性能和稳定性，更与机器的使用寿命和安全性息息相关。
在实际工程设计中，需要对传动装置有深入的了解，选择合适的传动装置，并严格按照设计说明书进行使用和维护，以确保机器的正常运行和安全性。
总结回顾传动装置作为栅式滚筒核桃分级机中的重要组成部分，其课程和设计说明书的学习对于设计和维护工作都具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

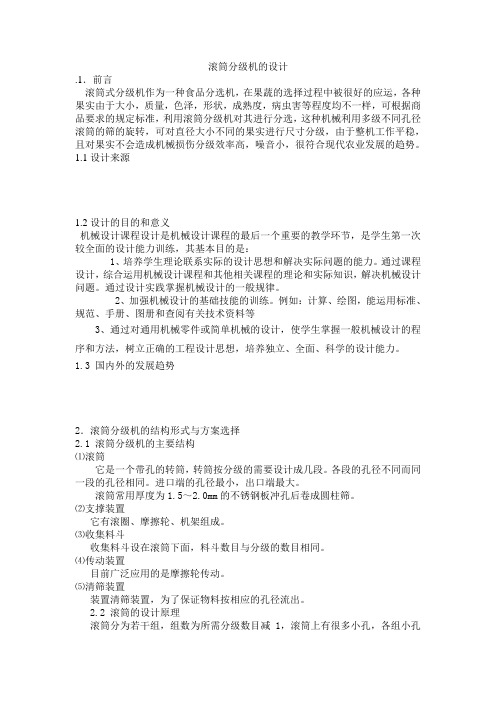

滚筒分级机的设计.1．前言滚筒式分级机作为一种食品分选机，在果蔬的选择过程中被很好的应运，各种果实由于大小，质量，色泽，形状，成熟度，病虫害等程度均不一样，可根据商品要求的规定标准，利用滚筒分级机对其进行分选，这种机械利用多级不同孔径滚筒的筛的旋转，可对直径大小不同的果实进行尺寸分级，由于整机工作平稳，且对果实不会造成机械损伤分级效率高，噪音小，很符合现代农业发展的趋势。
1.1设计来源1.2设计的目的和意义机械设计课程设计是机械设计课程的最后一个重要的教学环节，是学生第一次较全面的设计能力训练，其基本目的是：1、培养学生理论联系实际的设计思想和解决实际问题的能力。
通过课程设计，综合运用机械设计课程和其他相关课程的理论和实际知识，解决机械设计问题。
通过设计实践掌握机械设计的一般规律。
2、加强机械设计的基础技能的训练。
例如：计算、绘图，能运用标准、规范、手册、图册和查阅有关技术资料等3、通过对通用机械零件或简单机械的设计，使学生掌握一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的设计能力。
1.3 国内外的发展趋势2．滚筒分级机的结构形式与方案选择2.1 滚筒分级机的主要结构⑴滚筒它是一个带孔的转筒，转筒按分级的需要设计成几段。
各段的孔径不同而同一段的孔径相同。
进口端的孔径最小，出口端最大。
滚筒常用厚度为1.5～2.0mm的不锈钢板冲孔后卷成圆柱筛。
⑵支撑装置它有滚圈、摩擦轮、机架组成。
⑶收集料斗收集料斗设在滚筒下面，料斗数目与分级的数目相同。
⑷传动装置目前广泛应用的是摩擦轮传动。
⑸清筛装置装置清筛装置，为了保证物料按相应的孔径流出。
2.2 滚筒的设计原理滚筒分为若干组，组数为所需分级数目减1，滚筒上有很多小孔，各组小孔孔径不同，而同一组中孔径相同。
从物料进口至出口，后组的孔径比前组大，工作时，被筛选的物料由喂入装置进入筛筒内，沿着旋转筛筒的内壁上升，当上升至一定高度后松散落下。
如此反复，连续进入筛筒内的物料受压力和松散性的作用，逐步向筛筒另一端的出口移动。
在这个过程中，小筛孔的物料通过筛孔漏出，被置在筛筒下部的出料口，然后排出。
大于筛孔的物料随着筛筒转动被代送到另一端，经筛选后被分离出去，从而完成分选作业。
2.3 滚筒设计方案的选择本设计中，滚筒用来对在本设计中，对山楂果按其直径的不同进行分选。
考虑到对不同大小的山楂的需求，可将机器的分级情况定为四级，在实际生产过程中，将相邻两段料斗合为一级，以满足不同的分级需求。
因此本设计采用三级筛筒，四级分级。
3．滚筒式分级机主要参数的确定3.1 由生产能力计算筛孔总数设生产能力为G ，则 G=m Z λ100010003600⨯ （t/h ） 式中 Z ——滚筒上孔眼总数，个。
λ——在同一秒内从筛孔掉下物料的系数。
一般取1.0%～2.5%.长形物，如青豆，取上限，直径较小的圆形物，如蘑菇类取下限。
m ——平均每只物料的质量，㎏。
由给定参数 G=3 t/h ，m=25g ,λ=2.0%可求出 Z=m G λ360010001000⨯=2502.03600310001000⨯⨯⨯⨯=1667（个） 3.2 滚筒直径D 、长度L 、以及各级的排数P i 和各排的孔数Z PI 确定在生产能力已知的情况下，所求得Z ，则为滚筒上所需的孔数。
但是由于各级筛筒孔径不同，而筛筒的直径相同，因此总孔数不能平均分配在各个级中。
一般把滚筒展开形成平面，遵循如下关系；每级孔数=排数×每排孔数每级长度=（每级筛孔直径×每排孔数）+（排数×孔隙）则 滚筒的圆周长度=（排数×各级孔径）+（排数×孔隙）理论上，每级的孔数之和等于总孔数Z ，每级长度之和是所设计的滚筒长度，但这样计算各级滚筒的直径各不相同，无法连接在一起。
因此一般取滚筒中直径较大的一级做为整个滚筒的直径。
初步确定的滚筒直径和长度后，用D ：L=1：4～6进行校合。
不在此范围内，应重新调整每级排数或孔数。
一般若L>6D ，则可适当增加排数，减少每排孔数；若L<6D,则应增加每排孔数，减少排数。
现在由分选所需山楂的需求，对筛筒各级孔径做如下估计；3.2.1各级筛孔数的计算①各级筛孔的孔数Z i =a i b i Z 0式中；Z I ——每级筛孔的个数，个；a I ——原料粒径分布比例系数；b I ——原料沿滚筒轴向分部比例系数；Z 0——基准孔数，个。
②基准孔数为；Z 0=∑-=11k i i i ba Z 则 Z 0=)814141212181(1667⨯+⨯+⨯=7620（个） 则，可求Z 1=a 1b 1Z 0=76202181⨯⨯=476 Z 2=a 2b 2Z 0=76204121⨯⨯=953 Z 3=a 3b 3Z 0=76208141⨯⨯=238 3.2.2 筛孔排数与每排孔数的计算已知μ=L/D式中 μ——长度与直径之比；L ——滚筒的长度，m ；D ——滚筒的直径，m 。
又知滚筒长度可表示为：L=∑-=11k i i L =01P )(11i i k i i i e d c Z +∑-= 式中； 0P ——基准排数，通常以第一级为基准i d ——各级筛孔的直径，m ；i e ——各级筛孔的孔隙，m ；i c ——筛孔的直径及间隙对排数的影响比例系数又知 i c =P 1/P 0式中P 1——各级筛孔排数因 S i =i d +i e故 P 1=iS D 32π 则将这些转换式对L=∑-=11k i i L =01P )(11i i k i i i e d c Z +∑-=进行化简，得 L=()()()[]23332222211123e d Z e d Z e d Z D +++++π 又估计μ=L/D=4 则D=1/4L则L 2=()[]222)025.004.0(23802.0035.0453)015.003.0(47632+⨯++⨯++⨯π解得 L=2.2 m则D=1/4L=0.55 m则由P 1=i S D 32π，得P 1=)015.003.0(355.02+⨯π=44 P 2=)02.0035.0(355.02+⨯π=36 P 3=)025.0040.0(355.02+⨯π=30 由此可得各级滚筒每排孔数：由Z pi =i i P Z ，可得 Z p1=44476=11 Z p2=36953=27 Z p3=30238=8 经圆整后，各级滚筒每排的孔数：Z p1=10 （个） ， Z p2=25 （个） ， Z p3=5 （个）③滚筒直径的确定各级滚筒的周长为l i =()i i i P e d +23,则 l 1=()m 715.144015.003.023=⨯+⨯ l 2=()m 715.13602.0035.023=⨯+⨯ l 3=()m 688.130025.0040.023=⨯+⨯ 各级计算周长中，最长的作为整个滚筒的周长，则l=1.715 m（ⅰ）筛孔间隙修正因为各级计算周长与确定的滚筒周长l 存在差值，则按下式修正；i i i d P le -=32` 则m e 015.003.0443715.12`1=-⨯⨯= m e 02.0035.0363715.12`2=-⨯⨯=m e 026.004.0303715.12`3=-⨯⨯=（ⅱ）滚筒直径D=l/π则D=1.175/π=0.55 m(ⅲ)长径比验算总、总长度的确定，应将各级的一侧边缘尺寸i f 计入，因此∑∑-=-=+=1111k i i k i i f L L又知，i f =()`212i i i e d S += 则滚筒长度为()()∑∑-=-=+++=11``1121k i i i i i k i i p e d e d Z L 则()()()[]()()()[]026.004.002.0035.0015.003.021026.0040.0502.0035.025015.003.010+++++++⨯++⨯++⨯=L =2.238 m将计算出的滚筒长度和直径带入长径比公式中进行验算，若不超过规定长度比的5%，则可确定长度和直径；否则要重新进行校正。
由计算知 D=0.55m L=2.238m则μ=L/D=2.238/0.55=4.02规定的μ=L/D=4 则相差值为4.02-4=0.02<5%， 符合要求。
故可确定滚筒 D=0.55m ， L=2.238m4．转速n 及水平倾斜角α的确定滚筒的转速影响分级效率及生产能力，而滚筒转速的决定取决于直径。
对具有年很小倾角的滚筒，近似看做水平，则物料与滚筒一起回转时，上升至图中B 点时下落，其受力如图物料B 受到重力G 、离心力C 、摩擦力T 和滚筒对物料的支撑力N 作用下处于平衡状态，β为物料上升达到的最高点位置与滚筒最低点对滚筒回转中心的夹角。
对物料受力分析，把G 分解为Gsin β和Gcos β两个力，列如下方程； T=G ·sin β N=G ·cos βT=0f ·N=0f (G ·cos β+C) C=gRGv R mv 22=又知30R n v π=则带入得 C=900900302222GRn g Rn G R Rn g G ==⎪⎭⎫ ⎝⎛ππ 式中；TG ——物料颗粒B 的重力，N ；N ——滚筒对物料的支撑力；T ——摩擦力，N;0f ——物料对筒壁的摩擦因数，0f =tan ϕ，ϕ为摩擦角； C ——离心力，N;m ——物料颗粒B 的质量，㎏g ——重力加速度，2s mv ——物料运转的线速度，s mn ——滚筒转速，m in r 。
联立解以上方程，得 900sin )sin(2φφβR n =- 解得，φφβsin )sin(30R n -= 据试验设备正常工作的基本条件是5=-φβ°～10°。
一般取0f =0.7，则 tan ϕ=0.7 ，得35=φ°，则 45~40=β。
将上述数据代入上式，得 φφβsin )sin(30R n -= =35sin )10~5sin(30R =R 16~12考虑到滚筒一般呈倾斜放置的影响，则通常转速取R n 14~12= 则，由前面的滚筒尺寸参数计算中，知D=0.55 m ，根据公式可得本设计中滚筒的转速范围 Rn 14~12==min /28~16255.014~12r = 又考虑到滚筒的转速一般为10～15 r/min,一般不超过30 r/min 。
在结合实际生产需求，最终确定滚筒的转速 min /20r n =。
由上式可知，n 与R 成反比，即滚筒直径愈大，其转速越小，而转筒的倾角α与筒的长度有关，一般约为3°～5°。
