隧道段灯具技术规格及要求一、基本概况本技术要求针对隧道段照明即基本照明和遮光棚照明,其他出入口加强照明、引道、设备用房等照明均不包括在内,本隧道段照明含应急照明选用LED隧道灯,包含主线隧道暗埋段及进出口匝道暗埋段内的基本照明;本技术要求共包括引用标准、器件技术要求、灯具技术要求、电源及调光控制、质量保证措施、企业资信和业绩,以及其它事项等十个方面;技术要求中灯具的组成包括:灯体含安装支架、固定螺栓等、灯具外壳、内置式可替换LED模块、控制装置及其它各件;二、技术规格及参数要求一采用标准设备的制造、试验和验收除了满足本技术规格书的要求外,还应符合如下标准:1JTJ026.1-1999公路隧道通风照明设计规范2DG/TJ08-2033-2008道路隧道设计规范3GB7000.1-2007灯具第1部分:一般安全与试验4GB7000.5-2005道路与街路照明灯具的安全要求5QB/T3741-1999灯具电镀、化学覆盖层6JT/T609-2004公路隧道照明灯具7GB19510.1-2009灯的控制装置第1部分:一般要求和安全要求8GB17743-2007电气照明和类似设备的无线电骚扰特性的限值和测量方法9GB4208-2008外壳防护等级IP代码10GB11918-2001工业用插头插座和藕合器第1部分:通用要求11GB11919-2001工业用插头插座和耦合器第2部分:带插销和插套的电器附件的尺寸互换性要求12GB/T17624.1-1998电磁兼容综述电磁兼容术语和定义的应用与解释13GB17625.1-2003电磁兼容限值谐波电流发射限值设备每相输入电流16A14GB/T9468-2008灯具分布光度测量的一般要求15GB17945-2010消防应急照明和疏散指示系统16GB/T24825-2009LED模块用直流或交流电子控制装置性能要求17GB/T18595-2001一般照明用设备电磁兼容抗扰度要求二LED灯具技术要求LED隧道灯具采用灯具与驱动器分离式的,有关电气参数见LED驱动电源特性;1、灯具使用环境条件1环境温度环境温度：-10℃～+55℃24小时最高平均温度：35℃2湿度日平均相对湿度：98%2、交流电源基本参数交流输入电压为：AC220V±20%频率：50±1HZ3、灯具电气性能1额定值额定工作电压：AC220V额定绝缘电压：AC500V额定频率：50HZ额定功率：产品包装予以显示2湿态绝缘电阻：用500V摇表测量湿态绝缘电阻不小于2MΩ;3湿态介电强度：能承受交流50HZ,1500V有效值试验电压历时1分钟无击穿或闪络现象;4防触电保护类别：I类5接线方式：单相三线制6电气性能：I级7抗冲击性能：6焦耳8单灯具有短路和电涌等保护;4、灯具安全及外形尺寸1整灯及防水接头等配件的外壳防护等级均应≥IP65灯具和驱动装置外壳耐腐蚀性能至少达到WF2;2灯具外壳采用优质防腐铝合金制成,铝合金主体厚度≥1.5mm,灯罩采用钢化玻璃,钢化玻璃四周应衬以耐高温及耐老化材料制作的密封垫片;其他外部构件如插销、铰链和螺钉等应采用具有一定强度、耐腐蚀的铬镍合金材料制成；灯具支架和安装板应采用具有一定强度、经过防腐处理的金属材料制成,所有外部电线和防水接头的材料要求符合隧道安全的低烟无卤型材料;3选用条形灯具,灯具外尺寸见附图;4LED应按条形均匀对称排布于隧道灯正面,且发光口面面积不小于LED隧道灯面积的35%;5、灯具光学性能1额定光通量的容差范围为±10%且不超过±500lm;2用对称式配光;纵向配光50%光束角不小于116°,中心光强不宜低,路面光斑分界线应渐变以减少斑马效应,同时考虑防眩光要求;横向配光应考虑截光设计,提高有效光利用率;3初始灯具效能实测值不低于100lm/W;4色温采用5000±283K;5灯具效率应不低于80%;6、可靠性要求1在规定工作条件下至少燃点6000h,至少1000h测量一次光输出,用指数公式计算使用寿命,LED光源L70使用寿命不低于5OOOOh;2控制装置应保证在5OOOOh使用寿命期间内达到F5失效率5%的低失效率;3LED隧道灯在封闭实验室内,规定工作条件下稳定工作时,其对称中心位置的LED的结温升不超过35℃;4灯具除光源及控制装置等的使用寿命应达20年以上;7、其他要求1灯具支架与安装板,可横向、纵向调整在灯具上的位置,并带有角度刻盘,现场调节便利,且保证有足够的空间以现场徒手更换控制装置,如采用蝶形螺母须考虑防振动脱落;2防震:灯具经过2G重力加速度3维100000次机械震动测试无应用安全顾虑;3应急照明LED隧道灯应满足消防应急照明及疏散指示系统规范要求;4单灯包括支架不大于15kg;5灯具配件安装应易操作,并能调整配光角度,应能满足隧道安装限界的要求;灯具设备底盘应衔接在外壳上,配有安全接地线;6灯具结构坚固,能经受冲洗,搬动不变形;7灯具安装支架能使灯具在隧道内进行横向及纵向微调; 三LED光源技术要求本次招标LED光源宜选用内置式可替换LED光源,光源宜模块化,能独立更换光源;LED光源要求采用国际一流知名品牌和成熟的功率型产品CREE,LUMILEDS,OSRAM等;采用当前国际一流的功率型LED芯片封装技术,选用低热阻、散热良好、低应力的封装结构及高折射率、抗劣化封装材料如硅胶、硅酮树脂、高透光的玻璃或亚克力等合成材料,提高出光效率和降低热阻,保证功率型LED工作的稳定性、可靠性及高效性;1单个LED器件的50%光束角在120°～150°之间;2用350mA恒定电流源驱动;3光源应采用阵列分布式LED,单颗额定功率约1W;4允许工作结温≥125℃;5LED光源的发光效率>120lm/W350mA;6PN结至封装底座的热阻:≤11℃/W7显色指数大于70,同一批次的LED隧道灯芯片显色指数应保持一致,偏差不大于±10%,寿命期内显色指数化波动范围不大于±10%;8采用LED器件的使用寿命应不低于50000h;四控制装置技术要求灯具为控制装置可替换LED隧道灯,控制装置为独立部件,可现场拆分替换;1控制装置应采用恒流驱动输出,单路最大输出电压不宜超过DC120V,须考虑灯具及LED光源的绝缘性能与操作安全;2外壳防护应至少达到IP65;3安全要求应满足规范GB19510.14;4功率因数不低于0.90,驱动效率不低于85%;5额定光通量为5000lm的最大输出功率不应超过50W;6谐波含量:THD≤10%;7重量≤2kg;8外壳耐腐蚀性能:WF29具备调光和智能控制的要求;10控制装置两端的电缆需便于拆卸,电缆连接采用航空防水插头,防护等级IP65,航空防水插头安装于电缆中部,插孔母插式防水接头的带电部分不外露;11控制装置与外电源的连接电缆由厂家自带,一般基本照明灯具的电缆规格为WDZB-YJY-3X1.5,单根长度约1.5米,应急照明灯具的电缆规格为WDZBN-YJY-3X1.5,单根长度约1.5米,具体数量以施工图为准;12控制装置与外部控制系统的连接电缆由厂家自带,要求厂商提供样灯现场试用,根据试用情况确定自带长度;13控制装置的电缆孔应与设计采用的不锈钢软管接头相配;14洞内LED灯具需要调光控制,遮光棚处LED灯具不需要调光控制;五质量保证措施厂家应提供质量体系或质量手册供甲方审查;质量保证应按照ISO9000质量管理保证系列标准进行;厂家应提供该产品有效的或近期国家权威部门的有效检验报告;厂家提供相关的质量、安全认证证书;厂家需提供提供国家认证认可的、独立第三方检测机构出具的样品检测报告原件和复印件,相关的检测报告如下,但不局限于此: 1LED隧道灯安全要求、电学要求、可靠性要求含结构、爬电距离和电气间隙、接地规定、防触电保护、绝缘电阻和电气强度、防护等级、最大输出功率、功率因数、输出电流、输出电压范围、单路LED 负载电压、结温升等;2LED隧道灯报告光学要求、含整灯光效、整灯效率、初始光通量、上射光通、下射光通、上射光输出比、下射光输出比、光强分布、照度分布、灯具亮度、灯具等光强曲线、色温、显色指数、眩光;3LED辐射危害、电磁干扰测试报告;4控制装置CQC认证报告;5浪涌抗扰度测试报告;6保证达到LED器件、控制装置及灯具使用寿命的相关检测试验报告;7符合相关环境要求的检测报告;8LED灯具谐波测试报告;六企业资信和业绩厂家提供有关LED产品生产业绩或类似工程应用实例;厂家提供企业相关产品生产经营资质和许可,以及近三年财务情况;七厂家承诺LED灯具包括驱动器应保证在前述寿命期内的正常工作,若出现质量问题,应无条件更换;八隧道中间段照明方案设计1、各应标灯具厂家应根据以下隧道图纸、相关资料及设计参数进行本隧道中间段照明方案设计,具体参数如下:1本隧道主线为双管四车道,每管各两车道,单向行驶,主线车道宽度12.75m,匝道车道宽度8m;2主线设计车速:100km/h;匝道设计车速:40km/h;3灯具安装位置、高度等参见附图;4侧墙装饰板反射系数:0.6;地面反射系数:0.1;顶面反射系数:0;防撞侧墙反射系数:0.3;5隧道为沥青砼路面,平均亮度与平均照度的换算系数按20lx/cd·m-2;6灯具的安装角度各投标单位根据投标灯具的配光特点进行角度调整;2、中间段照明设计参数1中间段照明灯具采用LED灯具,具体的灯具要求见前面的技术要求;2主线中间段照明亮度维持值≥9.Ocd/m2,即照度维持值≥180lx;3匝道中间段照明亮度维持值≥1.5cd/m2,即照度维持值≥301x;4隧道路面亮度总均匀度:Lmin/Lav≥0.7;路面中线亮度纵向均匀度:L'min/L'max≥0.9,每车道中线亮度纵向均匀度:L'min/L'max≥0.9;5路面左右两侧墙面2m高范围内的平均亮度,应不低于路面平均亮度的60%;侧墙面2m高范围内的平均照度,应不低于地面平均照度的1/3;6隧道车道层眩光限制闭值增量TI%最大初始值不大于10;7灯具维护系数:0.65,即主线中间段路面初始照度需达到13.85cd/m2;匝道中间段路面初始照度需达到2.3cd/m2;8LED灯具宜采用长条形外壳LED隧道灯具长宽比例宜大于5:1,在隧道内布置时可有明显的交通诱导作用;9主线三车道标准横断面内灯具间即为2m,匝道二车道标准横断面内灯具间距均为6m,灯具间距指两个灯具中心间距;10LED隧道灯单灯功率宜不超过50W;3、计算书要求各应标厂家提供的计算书中应提供以下内容:1投标单位提供的计算书需统一采用DIALUX软件进行计算,计算内容需包括表一中的所有参数;2提供单灯的原始配光曲线,包含电子IES格式文件,此文件需由国家相关检测部门提供或认可,供设计人员采用DIALUX软件进行验算;3投标单位根据灯具的配光曲线提供投标灯具在隧道内的安装角度,并在中标后配合现场测试调整角度;4投标厂家需在标书中以表格形式提供投标灯具的各项参数,如表二:照明计算数据统计表表一注：灯具额定光通量指灯具初始出光光通量;九隧道中间段照明调光方案设计各应标厂家应根据以下资料进行中间段照明调光系统设计,整套设计方案需自成系统,完成LED隧道灯调光控制功能,外部只需供电即可;1、本工程具体资料本工程主线隧道暗埋段里程为K79+880～K81+690,总长约1810m,隧道湖东端设置了一对进出口匝道,匝道暗埋段总长约889m;湖东变电所和湖西变电所照明配电室里程分别为K80+395和K81+635,照明配电室内各设置一个LED智能控制总箱,分别控制隧道两端的LED照明隧道灯,隧道东西两端的控制分界点为K81+000,与照明供电分界点保持一致;此外,在隧道内里程K80+050,K80+790以及K81+210设置LED智能控制分箱,LED智能控制箱间通过光缆构成环网,预留与隧道监控系统相联的接口,接口采用标准的通信协议,满足监控系统控制、监测的要求;2、系统功能1系统包括系统功能、控制方式及接口、系统控制设各、软件要求等,需能适应隧道恶劣的运行环境,具有防潮、抗腐蚀等功能;2能够以自动、遥控或手动的方式执行命令;3系统与LED隧道灯间的通信采用独立485通信线,半双工通信,波特率不低于9600bps,单回路传输距离不小于1000m,且单回路控制LED隧道灯不小于200盏;4能够根据时间、亮度设定的多种模式至少六种以上进行调试和控制,内置时控和光控模式参数配置可以由具有操作权限的操作员重新设置;5系统具有自动巡检功能,巡检实时状态信息包含:各个LED隧道灯或群组灯的亮度等级,LED隧道灯和电源的故障信息等;6LED隧道灯与控制系统失去通讯时,延时10分钟后,灯亮度自动调到100%保证故障时照明;7系统支持广播,组播,点播等多通信方式,同时系统软件支持在线更新,方便升级;8电磁兼容和谐波满足规范要求,不应影响隧道内监控设备的正常工作,也不能对供电电网造成污染;9能够灵活地以数据、图形、图像等方式显示隧道内LED 照明系统的运行情况、控制模式等,自动地完成数据备份、文档存储含操作数据及故障数据,方便地进行查询、统计和形成报表,同时设置权限管理;10隧道一旦发生火灾,智能控制系统接收到FAS火灾报警信号,联动控制隧道所有LED隧道灯100%光输出;LED智能控制系统如发生故障,故障区域内的LED隧道灯100%光输出;3、控制方式和接口协议1控制方式宜采用PWM,频率采用200HZ,高电平定义12V,2.4～12V均可响应,代表关灯;低电平定义OV,0～0.5V 均可响应,代表开灯;2系统可进行9级调光,级数如下;20%,30%,40%,50%,60%,70%,80%,90%,100%;系统调光时,LED隧道灯的色温应不发生变化,调光级数尽量与灯功率成线性正比;同时调光时,灯亮度宜缓漫过渡,不应突变,造成人眼不适;3系统与隧道监控系统的接口采用标准的通信协议,应选用MODBUS,PROFIBUS或其它标准的工业总线协议;4系统对LED隧道灯可进行群组控或单灯控,同时能反馈单灯的工作状态及故障信息等;4、系统设备及软件要求1设备应能适应隧道恶劣的运行环境,具有防潮、抗腐蚀等性能;2设备应能承受电源额定电压±20%的波动;3485总线线缆采用RVVSP多股,屏蔽双绞线,且采用低烟无卤绝缘和护套;4系统配备手持调试设备,其自带电源,可就地对LED隧道灯进行软件升级或者参数设定等;5软件采用数据库技术、网络技术、通信技术,实现LED 隧道灯的调光控制、状态监测自动巡检和报警功能;6软件为中文界面,应易于掌握且操作方便,具有较好的可扩展性,可进行软件升级;5、技术资料供货商以中文如原版文件为非中文版本,应同时提供中文翻译文件及原稿或复印件提供供货设备的技术文件,包括但不一定限于:1控制系统总说明含系统组成部分;系统设备布置方案,实现的功的功能等;2控制系统网络构架图;3控制系统设备布置图反映系统与灯具的关系图;4控制系统设备构造图;5控制系统主要设备材料表;6软件说明和操作规程等;十附图。

隧道LED灯具照明技术规格与要求隧道是现代交通运输系统中的重要组成部分，而隧道灯具的照明系统在隧道中起到至关重要的作用。

隧道LED灯具照明技术规格与要求需要考虑以下几个方面：1.亮度与照度要求：隧道照明系统需要提供足够的亮度和均匀的照度，以确保驾驶员在隧道中能够清晰地看到道路和交通标识。

LED灯具应具有合适的光通量，以提供适当的照明水平。

2.色温要求：隧道LED灯具的色温应适中，既要能够提供良好的可见性，又要避免色彩饱和或过度刺眼。

通常，隧道LED灯具的色温应在4000K至5000K之间。

3.色彩还原指数要求：隧道LED灯具的色彩还原指数(Ra)应在80以上，以确保道路和交通标识的颜色真实还原，提高驾驶员的辨识能力和安全性。

4.节能与环保要求：隧道LED灯具应具备较高的能效，以实现节能目标。

同时，灯具应采用无汞等环保材料，减少对环境的污染。

6.防水与防尘要求：隧道LED灯具应具备良好的防水和防尘性能，以应对隧道环境中的湿度和尘埃。

应采用符合防水等级要求的密封设计，确保灯具长期稳定运行。

7.智能控制要求：为了进一步提高照明效果和节能性，隧道LED灯具应支持智能控制系统。

通过光感控制、时间控制等功能，实现根据周围光照条件和交通流量的变化自动调节灯具亮度的功能。

8.易维护与安装要求：隧道LED灯具的设计应便于维护和更换，以降低维护成本和工作量。

安装应方便快捷，并满足相关安全要求。

总之，隧道LED灯具照明技术规格与要求需要兼顾亮度、照度、色温、色彩还原指数、节能与环保、寿命、防水与防尘、智能控制、易维护与安装等方面的要求，以满足隧道照明的功能需求和安全要求，并提高交通运输系统的可持续发展水平。

景观照明灯具技术要求一、LED 数码管1、全彩管：由集成电路和进口超高亮RGB 三色LED 光源组成, 是一种新型的高级装饰LED 照明产品。

在专用软件的支持下，LED 全彩管可以接收和识别计算机发出的信号和指令。

一条灯管就可以达到七彩动态效果, 并可以实现实时传输数据, 播放各种动态画面.LED 全彩管支持DMX512控制台控制花样变化, 支持声控和可视化音频, 支持实时播放动态效果.LED 全彩管已广泛应用花园, 舞台, 酒吧, 大楼轮廓, 桥梁, 景观灯照明，以及城市亮化照明工程等.2、每支管长度有1米；0.5米；也可以按客户要订做, 采用德国进口PC 管，透明高, 厚度为1.5mm.3、紧固件螺钉、螺栓、螺母均不锈钢件。

4、光源: 144颗进口超高亮RGB 三色LED 光源组成。

5、额定电压：DC24V ±10% ，防护等级:IP65，低压恒流供电, 产品寿命更长更稳定。

6、管内过底导线规格不小于0.75mm 2, 管间串接可达24条.7、专利堵头和公母插线, 不可渗水. 保证产品的户外使用.8、功率：14W产品图片:二、LED 地埋灯1. 颜色：单色，RGB 全彩动画、渐变、追逐、流水效果.2. 镜面：玻璃反光透镜，透光率为98-98%，不易雾化，能抗UV 辐射3. 尺寸规格：高60mm 直径250mm4. 面盖：不锈钢5. 额定功率：18W6. 光源：大功率LED, 白光达1560-1620LM7. 额定电压： AC12-24V,低压供电更安全.8. 芯片：采用美国晶元LED 大功率芯片9. 防护等级：IP65产品图片:三、LED 点光源1. LED 点光源采用超高亮度的进口芯片为光源, DC24V 电压，单色有红，绿，黄，蓝，紫，蓝，白，LED 点光源具有低功率，超长寿命等特点，广泛应用于建筑物轮廓，游乐园，广告牌，广场街道，舞台等场所的装饰。

LED全彩点光源： LED 全彩点光源内置微电脑芯片，可任意编程控制，多个同步变化，超低功率，超长寿命，可实现同步七色渐变，跳变，扫描，流水等。

LED灯产品技术要求
一、LED灯产品的技术要求
1、电压规格：
参考电压为220V，电压波动范围为170-240V。

2、功率规格：
LED灯的额定功率为20W以下，正常照明时的功率消耗不超过15W。

3、色温规格：
LED灯颜色应有色温选择，色温可选择2700K，3000K，4000K，5000K，6000K等。

4、有效辐射规格：
LED灯的光斑效果要求，照射于8mX8m的空间时，有效辐射亮度需大
于250Lux，照射于2mX2m空间的有效辐射亮度需大于500Lux。

5、光强规格：
LED灯的光强规格应符合国家标准，标准规定每米方光强需要大于
30lux。

6、外观规格：
LED灯的外观设计应舒适且符合室内装饰风格，材料安全无害并具备
耐酸碱、耐油腻、防尘、抗冲击等特性。

7、安全性能规格：
LED灯的安全性能应符合有关国家标准，应具备国家认可的安全防护等级，以确保LED灯的安全使用。

8、使用寿命规格：
二、LED灯产品的检测要求
1、机械强度检测：
LED灯在运输过程中可能会遭受外力的冲击或振动，因此要求经过机械强度检测，确保LED灯在冲击、振动等外部环境影响下，仍可以正常运行。

2、电性能检测：。

word格式-可编辑-感谢下载支持LED显示屏技术参数、性能指标及相关要求一、产品描述及用途说明：电子显示屏，用于文字、图像显示，便于操作和通讯。

二、技术要求及参数1、软硬件的技术要求符合国家及行业标准(电子部《SJ/T11141-2003》)；2、颜色种类：单红色显示；3、象素点间：4.75mm；4、每平方米象素组：44315；5、控制方式：异步控制；6、行列数：512列*288行=147456点；7、显示屏尺寸：2450mm（宽）*550mm（高）=1.3475平方米；（注：二块）8、发光均匀：无抖动闪烁现象；9、画面更新：120帧/秒；10、整屏结构平整，平整度小于1mm；11、信号传输距离≤100m（超五类网线传输），距离≥100m要用光纤传输；12、亮度：≥300cd/㎡；13、垂直视角：≥1600；12、水平视角：≥1600；14、驱动电路芯片，须说明产地、品牌等；15、屏体边框采用优质亚光不锈钢材料，内部整体钢结构。

三、应提供详细的显示系统功能介绍1、系统介绍2、系统组成及配置3、系统结构图4、系统功能5、系统优点四、应提供系统匹配的显示软件及使用介绍1、软件运行环境2、显示功能3、编辑手段五、售后服务要求1、报价人应承诺对报价产品提供贰年的免费保修，并保证为本合同项下全部货物，在免费维护维修期外以最优惠的价格提供终身维修改造服务，服务水准与免费维护维修期内相同；2、报价人须保证向采购人或使用方提供技术支持，在接到采购人或使用方服务请求的半小时之内给予电话回复，如需要可在接到服务请求12小时内到达现场，进行现场维护；3、报价人须承诺为使用方工作人员进行必要的现场免费技术培训，保证使用方人员能独立使用该设备，完成日常操作和相关维护。

七、验收及培训（一）验收要求1、LED显示屏的硬件环境：LED显示屏硬件部分包括控制部分、通讯部分及显示部分；2、外观：LED显示屏无明显划痕，外框焊接平整、无毛刺；3、像素中心距精度：LED显示屏的像素中心距精度应不大于百分之十五；4、平整度：LED显示屏的平整度应不大于2.5 mm；5、安全要求：LED显示屏属GB 4943规定的I类安全设备；6、接地：LED显示屏应有保护接地端子；7、最大亮度：应符合Φ3.7，电子版规格亮度≥300cd/㎡；8、视角：垂直视角≥1600；水平视角≥1600；9、供电电源：LED显示屏的供电电源为220 V（1士10%），50 Hz（1士5%）；LED显示屏单位显示面积的最大功耗400瓦/平方米。

第四章技术规格、参数与要求一、采购项目名称：LED屏及附属设备采购核心产品：教学扩声系统主机、多功能会议录播终端、多功能会议录播系统三、供货范围：1、产品正常使用时所需的附件、工具等；2、中标人负责产品到施工地点的全部运输，包括装卸及现场搬运等；3、中标人负责产品在施工地点的保管，直至项目安装验收合格；4、中标人负责其派出的施工人员的人身意外保险。

四、附件及零配件（包括专用工具）、备品备件的要求1、中标人必须在投标文件中详细列明所投产品的附件、零配件（包括专用工具）等。

保证产品能正常使用的附件、备品备件及项目清单中要求提供的零配件和备品备件等。

2、中标人提供的产品性能及质量有国家标准的应符合现行国家标准，无国家标准的应符合部颁标准或企业标准。

供货方提供的产品应按标准措施进行包装，包装物不回收。

每一包装箱内应附详细装箱单和质量证书、说明书，随机备品、配件和工具的种类数量按所附使用说明书及清单执行。

五、验收标准和方法1、根据长沙市财政局和长沙市审计局《关于进一步规范政府采购项目履约验收工作管理的通知》（长财采购[2016]6号）的规定，项目验收国家有强制性规定的，本项目采用简易程序进行验收。

按国家规定执行，验收报告作为申请付款的凭证之一。

2、验收过程中产生纠纷的，由质量技术监督部门认定的检测机构检测,如为中标人原因造成的，由中标人承担检测费用；否则，由采购人承担。

3、项目验收不合格，由中标人返工直至合格，有关返工、再行验收，以及给采购人造成的损失等费用由中标人承担。

连续两次项目验收不合格的，采购人可终止合同，另行按规定选择其他供应商采购，由此带来的一切损失由中标人承担。

六、安装调试及技术服务（含培训）要求1、设备安装调试要求1.1中标人须加强施工的组织管理，所有施工人员须遵守文明安全施工的有关规章制度，持证上岗。

1.2项目完成后，中标人应将项目有关的全部资料，包括产品资料、技术文档、施工图纸等，移交采购人。

L E D灯具技术要求精 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-景观照明灯具技术要求一、LED 数码管1、全彩管：由集成电路和进口超高亮RGB 三色LED 光源组成, 是一种新型的高级装饰LED 照明产品。

在专用软件的支持下，LED 全彩管可以接收和识别计算机发出的信号和指令。

一条灯管就可以达到七彩动态效果, 并可以实现实时传输数据, 播放各种动态画面.LED 全彩管支持DMX512控制台控制花样变化, 支持声控和可视化音频, 支持实时播放动态效果.LED 全彩管已广泛应用花园, 舞台, 酒吧, 大楼轮廓, 桥梁, 景观灯照明，以及城市亮化照明工程等.2、每支管长度有1米；米；也可以按客户要订做, 采用德国进口PC 管，透明高, 厚度为.3、紧固件螺钉、螺栓、螺母均不锈钢件。

4、光源: 144颗进口超高亮RGB 三色LED 光源组成。

5、额定电压：DC24V ±10% ，防护等级:IP65，低压恒流供电, 产品寿命更长更稳定。

6、管内过底导线规格不小于 2, 管间串接可达24条.7、专利堵头和公母插线, 不可渗水. 保证产品的户外使用.8、功率：14W产品图片:二、LED 地埋灯1. 颜色：单色，RGB 全彩动画、渐变、追逐、流水效果.2. 镜面：玻璃反光透镜，透光率为98-98%，不易雾化，能抗UV 辐射3. 尺寸规格：高60mm 直径250mm4. 面盖：不锈钢5. 额定功率：18W6. 光源：大功率LED, 白光达1560-1620LM7. 额定电压： AC12-24V,低压供电更安全.8. 芯片：采用美国晶元LED 大功率芯片9. 防护等级：IP65产品图片:三、LED 点光源1. LED 点光源采用超高亮度的进口芯片为光源, DC24V 电压，单色有红，绿，黄，蓝，紫，蓝，白，LED 点光源具有低功率，超长寿命等特点，广泛应用于建筑物轮廓，游乐园，广告牌，广场街道，舞台等场所的装饰。

太阳能LED路灯主要技术要求：（一）、5m 20瓦太阳能路灯具体配件技术要求：1、灯杆：1.1杆高: 5米。

杆壁厚：3.5mm。

端部内径：75mm。

底部内径：150 mm。

灯杆的强度和硬度符合国家有关标准，使用寿命15年以上。

1.2法兰板采用等离子切割成形，周边光洁，无毛刺，孔位准确。

1.3 支架与主杆采用插接式，便于镀锌、喷塑、运输、安装；灯杆直线度偏差不大于全长0.1%。

1.4灯杆内外热镀锌，锌层光滑、均匀、附着力高；锌层厚度≥85um，防腐寿命达30年以上；灯杆的寿命一般可达到50年。

1.5 喷塑灯杆表面热镀锌后经表面处理后，采用纯聚酯塑粉进行喷涂，塑层厚度不小于100um，表面光滑，不变色，无流挂，无剥落等现象，寿命达20年以上。

1.6 抗风能力大于40m/s，抗震度大于8级，抗拉强度≥345N/mm ²，保证整杆路灯在恶劣天气状况正常工作；1.7 包装：采用塑泡纸包装；2、支架2.1 采用钢管（除与主杆连接部分外）经模压成形后，拼焊而成。

2.2 内外表面采用热镀锌处理，锌层厚度≥85um，防腐寿命达30年以上。

2.3 喷塑支架表面热镀锌后经表面处理，采用纯聚酯塑粉进行喷涂，塑层厚度不小于100um，表面光滑，不变色，无流挂，无剥落等现象，寿命达20年以上。

2.4 支撑杆、横档为优质低碳钢材，无凹陷等明显痕迹，并与主杆一样采用热镀锌，喷塑。

2.5 包装：采用塑泡纸包装。

3、LED灯具3.1 灯具光源功率为20W，光通亮≥120LM/W，色温4000-6500K；3.2 LED数量：20PCS3.3 工作电压：12V；3.4 灯具效率达到78%以上；3.5 灯具防护等级达IP65以上；灯具所有接缝处均采用新型硅橡胶密封圈，防止喷水、蚊虫、灰尘进入；3.6 外壳防护性能：II级；3.7 触电防护等级：I类；3.8 工作环境：-35℃~60℃；3.9 使用寿命≥80000小时；3.10灯具外壳设置防脱落装置且安装防浪涌保护器。

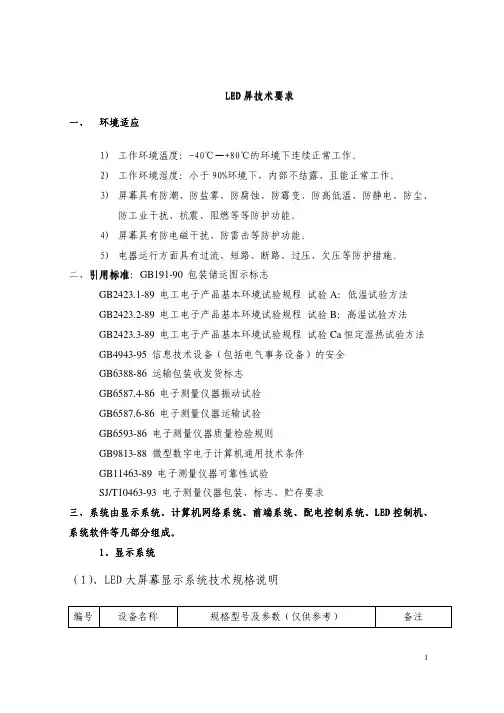

LED 屏技术要求屏技术要求一、 环境适应环境适应1) 工作环境温度：-40℃—+80℃的环境下连续正常工作。

2) 工作环境湿度：小于90%环境下，内部不结露、且能正常工作。

3) 屏幕具有防潮、防盐雾、防腐蚀、防霉变、防高低温、防静电、防尘、防工业干扰、抗震、阻燃等等防护功能。

4) 屏幕具有防电磁干扰、防雷击等防护功能。

5) 电器运行方面具有过流、短路、断路、过压、欠压等防护措施。

二、引用引用引用标准标准标准：GB191-90 包装储运图示标志GB2423.1-89 电工电子产品基本环境试验规程 试验A ：低温试验方法 GB2423.2-89 电工电子产品基本环境试验规程 试验B ：高温试验方法 GB2423.3-89 电工电子产品基本环境试验规程 试验Ca 恒定湿热试验方法 GB4943-95 信息技术设备（包括电气事务设备）的安全GB6388-86 运输包装收发货标志GB6587.4-86 电子测量仪器振动试验GB6587.6-86 电子测量仪器运输试验GB6593-86 电子测量仪器质量检验规则GB9813-88 微型数字电子计算机通用技术条件GB11463-89 电子测量仪器可靠性试验SJ/T10463-93 电子测量仪器包装、标志、贮存要求三、系统由显示系统系统由显示系统、、计算机网络系统计算机网络系统、、前端系统前端系统、、配电控制系统配电控制系统、、LED 控制机控制机、、系统软件等几部分组成系统软件等几部分组成。

1、显示系统显示系统（1）、LED 大屏幕显示系统技术规格说明 编号 设备名称 规格型号及参数（仅供参考） 备注1 全彩LED大屏18.176m（长）×15.36m（高）=279.18㎡，数量：1块 包含设备、材料、相关设施和系统的安装和调试（2）、LED技术说明（A）模组规格模组规格项 目 全 彩 色像素组成 1红+1绿+1蓝像素密度（点/m2） 3906像素数 （点） 16×8模组尺寸（mm） 256× 128点间距（mm） 16材 料 高性能阻燃工程塑料+金属材料（B）屏体指标屏体指标像素像素间距 16mm像素组成 1R+1G+1B屏幕显示密度 3906点／平方米屏幕亮度 6500cd／平方米系统指标屏幕水平视角 ≥120°屏幕垂直视角 ≥90°观看距离 10～300米灰度级 数据8位256级，数据扩展到14位、实现16384级 灰度校正两级γ校正，红、绿、蓝灰度非线性纠偏后各8bit，视频处理纠偏编码深度每色16bit显示色彩 数据1677216色控制方式 视频同步亮度自动调节 硬件16软件100级（不影响灰度）对比度/亮度/色温手动调节 100级亮度、对比度、色调、色饱和度、灰度校正系数、色图像调节彩范围、图像变倍等视频降噪、快速运动补偿、边缘锐化、边缘平滑、色图像处理坐标空间变换与控制、灰度变换分辨率 1024×768驱动方式 静态锁存接受卡扫描频率 ≥300HZ发送卡采集频率 ≥60HZ软件接口 WinNT、 WIN2000、WINXP连续显示 ≥24小时像素管寿命 ≥100000小时启动方式 恒流启动整屏失控点数 <3／10000防护等级 正面IP65封装材料 表面喷塑铁盒可防静电、防酸碱、屏蔽电磁干扰屏幕平整度 1mm防水、防盐雾、防潮、、防尘、防腐蚀、防雷击、防防护功能电磁干扰、阻燃。

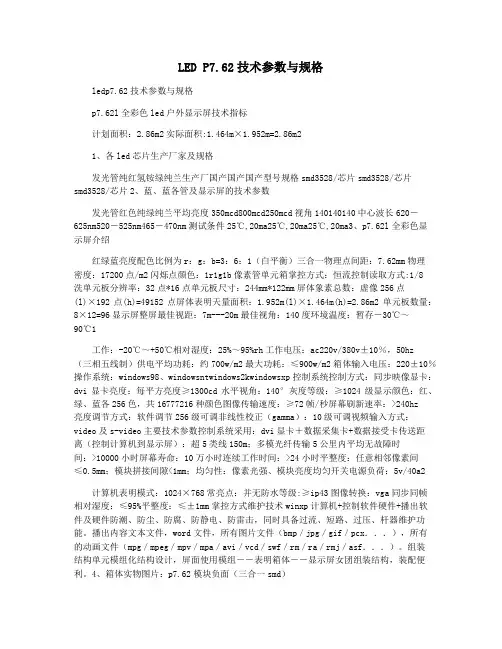

LED P7.62技术参数与规格ledp7.62技术参数与规格p7.62l全彩色led户外显示屏技术指标计划面积：2.86m2实际面积:1.464m×1.952m=2.86m21、各led芯片生产厂家及规格发光管纯红氢铵绿纯兰生产厂国产国产国产型号规格smd3528/芯片smd3528/芯片smd3528/芯片2、蓝、蓝各管及显示屏的技术参数发光管红色纯绿纯兰平均亮度350mcd800mcd250mcd视角140140140中心波长620－625nm520－525nm465－470nm测试条件25℃,20ma25℃,20ma25℃,20ma3、p7.62l全彩色显示屏介绍红绿蓝亮度配色比例为r：g：b=3：6：1（白平衡）三合一物理点间距：7.62mm物理密度：17200点/m2闪烁点颜色：1r1g1b像素管单元箱掌控方式：恒流控制读取方式:1/8洗单元板分辨率：32点*16点单元板尺寸：244mm*122mm屏体象素总数：虚像256点(l)×192点(h)=49152点屏体表明天量面积：1.952m(l)×1.464m(h)=2.86m2单元板数量：8×12=96显示屏整屏最佳视距：7m---20m最佳视角：140度环境温度：暂存－30℃～90℃1工作：-20℃～+50℃相对湿度：25%～95%rh工作电压：ac220v/380v±10％，50hz（三相五线制）供电平均功耗：约700w/m2最大功耗：≤900w/m2箱体输入电压：220±10％操作系统：windows98、windowsntwindows2kwindowsxp控制系统控制方式：同步映像显卡：dvi显卡亮度：每平方亮度≥1300cd水平视角：140°灰度等级：≥1024级显示颜色：红、绿、蓝各256色，共16777216种颜色图像传输速度：≥72帧/秒屏幕刷新速率：>240hz亮度调节方式：软件调节256级可调非线性校正（gamma）：10级可调视频输入方式：video及s-video主要技术参数控制系统采用：dvi显卡＋数据采集卡+数据接受卡传送距离（控制计算机到显示屏）：超5类线150m；多模光纤传输5公里内平均无故障时间：>10000小时屏幕寿命：10万小时连续工作时间：>24小时平整度：任意相邻像素间≤0.5mm；模块拼接间隙<1mm；均匀性：像素光强、模块亮度均匀开关电源负荷：5v/40a2计算机表明模式：1024×768常亮点：并无防水等级:≥ip43图像转换：vga同步同帧相对湿度：≤95%平整度：≤±1mm掌控方式维护技术winxp计算机+控制软件硬件+播出软件及硬件防潮、防尘、防腐、防静电、防雷击，同时具备过流、短路、过压、杆器维护功能。

LED灯具照明技术规格及其要求一、引言随着LED（Light Emitting Diode）技术的快速发展，LED灯具在照明领域中的应用越来越广泛。

为确保LED灯具的照明质量，保障用户的使用安全，制定LED灯具照明技术规格及其要求是非常必要的。

二、技术规格1. 光通量（Luminous Flux）：光通量是LED灯具的核心技术指标，代表了灯具所发出的光的总量。

要求制定明确的光通量范围，以确保灯具的照明效果。

2. 色温（Colour Temperature）：色温是LED灯具发出的光的颜色，以绝对温度（K）表示。

根据不同的应用场景和需求，制定对应的色温要求。

3. 显色指数（Colour Rendering Index，CRI）：CRI是评价光源还原物体真实颜色能力的指标，范围从0到100。

制定最低CRI要求，以确保灯具提供真实的光线。

4. 功率因数（Power Factor）：功率因数是灯具消耗的功率与实际有用功率之比。

要求LED灯具的功率因数达到高标准，以提高能源利用效率。

5. 光束角（Beam Angle）：光束角是LED灯具发出的光束的角度范围。

根据不同的照明需求，制定不同的光束角要求。

7. 防护等级（Ingress Protection Rating）：防护等级是LED灯具对固体物体和液体的防护能力的评价指标。

根据不同的应用场景，制定适当的防护等级要求，以确保灯具的使用安全。

8. 明暗度（Dimmability）：明暗度是指LED灯具能否调节亮度的能力。

根据不同的场景需求，制定合适的明暗度要求，以增强灯具的灵活性。

三、要求1.国家标准：要求制定适用于LED灯具照明的国家标准，规范灯具的设计、生产、质量控制等各个方面。

2.质量控制：制定质量控制标准，确保每批次灯具的质量一致，提供稳定的照明效果和使用寿命。

4.节能环保：要求LED灯具达到高能效标准，减少资源消耗和能源浪费。

同时，要求符合环保要求，减少对环境的污染。

具体软件要求以投标要求为准, 投标公司需整理软件清单和业务解决方案2、1 大屏控制软件本软件专门用于LED节目的制作与播放，设计思想上力求方便、实用，便于用户操作。

它的主要功能应包括：播放文件的制作；播放文件的播放(可根据屏体大小在电脑上开窗口播放)；文本文件的排版；视频播放。

根据用户需求开发相关大屏信息发布及控制系统软件。

该系统软件要和用户现有系统紧密结合，全面的、实时的、将用户需要发布的业务信息自动进行演播发布。

具体要求如下：针对显示屏局部窗口显示的控制软件，兼容现有的文本（TXT）、文档(WORD)、T图形（JPG、BMP、GIF等）、多媒体文件（MOV、AVI等），可以在本软件平台下调用常用的文字编辑软件、表格制作软件、图形制作软件、视频播放软件；功能完善、界面友好，有菜单式程序提示；具备符合国际图形/图像标准的桌面制作系统。

多样的编辑形式：通过键盘、鼠标、扫描仪等不同的输入方式输入文字、图像等信息，对所输入的内容进行任意编辑，达到需要的效果。

制作方便：该软件操作简单，使用灵活方便，专为LED大屏幕制作各种播放节目，集成多种媒体对象，同时顺序加入节目单中，在节目制作过程中，可以实时观察到显示效果，所作的修改，也会立即反映到窗口中，制作非常直观、清晰。

可显示特技：软件可将各种文字、图像以生动活泼的形式在屏幕上显示，具有移动、翻滚、拉幕、错移、百叶窗、放大缩小等多种特技方式，具有很强的可视性。

播放灵活：将优秀的视频处理和多媒体网络技术完美结合，具有良好的人机界面。

可以使VGA的图像与视频同时在屏幕上出现。

首先，可以产生胜似字幕机的效果，以电视、录像节目作为背景，在屏幕上产生滚动、移动、闪烁等文字和图像的显示效果。

其次,可以将二维／三维动画与视频叠加，达到类似于真实人物卡通人物共同表演的效果。

在这种表现形式中，由于需要视频和动画的同步，就要用压缩后的视频与三维动画叠加的功能，这一功能的实现，使表现形式产生一次飞跃，将使传播的感染力产生很大的提高。

隧道段LED灯具技术规格与要求一、基本概况本技术要求针对隧道段照明(即基本照明)和遮光棚照明，其他出入口加强照明、引道、设备用房等照明均不包括在内，本隧道段照明(含应急照明)选用LED隧道灯，包含主线隧道暗埋段及进出口匝道暗埋段内的基本照明。

本技术要求共包括引用标准、器件技术要求、灯具技术要求、电源及调光控制、质量保证措施、企业资信和业绩，以及其它事项等十个方面。

技术要求中灯具的组成包括:灯体(含安装支架、固定螺栓等)、灯具外壳、内置式可替换LED模块、控制装置及其它各件。

二、技术规格及参数要求（一）采用标准设备的制造、试验和验收除了满足本技术规格书的要求外，还应符合如下标准:1) JTJ026.1-1999《公路隧道通风照明设计规范》2) DG/TJ08-2033-2008《道路隧道设计规范》3) GB7000.1-2007《灯具第1部分:一般安全与试验》4) GB7000.5-2005《道路与街路照明灯具的安全要求》5) QB/T3741-1999《灯具电镀、化学覆盖层》6) JT/T 609-2004《公路隧道照明灯具》7) GB 19510.1-2009《灯的控制装置第1部分:一般要求和安全要求》8 ) GB 17743-2007《电气照明和类似设备的无线电骚扰特性的限值和测量方法》9) GB 4208-2008《外壳防护等级(IP代码)》10) GB 11918-2001《工业用插头插座和藕合器第1部分:通用要求》11) GB 11919-2001《工业用插头插座和耦合器第2部分:带插销和插套的电器附件的尺寸互换性要求》12) GB/T 17624.1-1998《电磁兼容综述电磁兼容术语和定义的应用与解释》13)GB 17625.1-2003《电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)》14)GB/T 9468-2008《灯具分布光度测量的一般要求》15)GB 17945-2010《消防应急照明和疏散指示系统》16)GB/T 24825-2009《LED模块用直流或交流电子控制装置性能要求》17) GB/T 18595-2001《一般照明用设备电磁兼容抗扰度要求》（二）LED灯具技术要求LED隧道灯具采用灯具与驱动器分离式的，有关电气参数见LED驱动电源特性。

LED灯板技术标准
冰箱/酒柜/饮料柜的箱灯，一般采用PCB+LED的设计方式，具体要求如下：一、颜色要求
●白色：8000K±1000K；（建议管控范围8000K~9000K）
●暖白：5000K~5500K；
●暖黄：2500K~3000K；
●蓝光：460~465nm；
二、电气要求
●灯板额定工作电压：DC5V、DC12V、DC24V；（灯板）
●灯珠正向压降：DC1.8V~DC4.0，根据颜色不同，要求不一样。

●灯珠工作电流：10~20mA （每颗灯珠）；
●光通量：按照新ERP要求，单个LED灯板的光通量≯60Lm；
●光衰减：10000H，光通量衰减≤3%；
三、材料要求
●规格：LED灯的规格要求需根据我司设计要求选型；
●基材材质：CEM-1、FR-4（h≮1.2mm）；
●平均寿命：＞30000小时；
●工作温度：-25℃~70℃；
●存储温度：-40℃~85℃；
四、资料提供
●光源光色电测试报告
●光源芯片寿命测试报告；（备查）
●产品规格书。
