钢结构测量方案钢结构测量方案一、前言钢结构作为一种常用的建筑结构形式，在工程建设中起到了重要的作用。
为了确保钢结构的质量和安全性，测量工作显得尤为重要。
本将详细介绍钢结构测量方案的各个方面，包括测量前的准备工作、测量过程中的注意事项和测量结果的处理与分析等。
二、测量前的准备工作1. 完成设计图纸的审查：在进行钢结构测量之前，需要先对设计图纸进行审查，确保图纸的准确性和完整性。
设计图纸中应包含详细的钢结构尺寸和位置信息。
2. 确定测量方法和仪器：根据钢结构的特点和测量需求，选择合适的测量方法和仪器。
常用的钢结构测量方法包括全站仪测量、激光测距仪测量等。
3. 确定测量控制点：根据设计图纸和测量要求，确定测量控制点的布设位置。
测量控制点的设置应能够覆盖整个钢结构，并保证测量的准确性。
4. 进行现场勘测：在进行具体的测量工作之前，需要对现场进行勘测，了解钢结构的实际情况，并进行必要的标志和标识。
三、测量过程中的注意事项1. 确保仪器的准确性：在进行钢结构测量时，需要保证所使用的测量仪器的准确性。
在使用全站仪等高精度测量仪器时，应进行定位和校准，以确保测量结果的准确性。
2. 注意测量时的安全事项：钢结构的测量工作常常需要在较高的空间进行，因此在进行测量时，要注意安全事项，如佩戴安全帽、安全带等，并遵守相关的安全规范。
3. 注意环境因素的影响：在进行测量工作时，要注意环境因素对测量结果的影响。
如风力、温度等因素都可能对测量结果产生一定的影响，需要及时进行相应的修正。
4. 定期检查仪器的状态：在进行长时间的测量工作后，需要定期检查测量仪器的状态，确保其正常工作。
如发现仪器出现故障或失准，应及时进行维修和调整。
四、测量结果的处理与分析1. 清理和整理测量数据：在完成钢结构测量后，需要对测量数据进行清理和整理，确保数据的准确性和完整性。
可以使用电脑软件进行数据的存储和处理。
2. 进行测量结果分析：根据测量结果进行相应的分析，比对设计要求和标准规范，评估钢结构的质量和安全性。
钢结构施工测量1、施工准备1.1、技术准备1、对进场的测量仪器设备进行计量检定，确保器具在受控状态下使用。
2、熟悉图纸了解建筑定位及放线的相关要求，校核图纸中相关数据，掌握测量放线所需要的几何尺寸及相关数据。
3、向监理提供测量人员的上岗资质和所用测量仪器的计量检定证书。
4、对业主及土建提供的测量依据进行校算。
5、对业主及土建提供的起始桩点（红线桩、楼座桩、水准点高程）进行校测。
6、由测量负责人对测量放线工进行技术交底。
1.2、测量资源准备1、准备各种测量所用的记录表格，所用表格采用技术资料管理规程的表格。
2、准备好各种测量用辅助材料（如：油漆笔、垂球、墨线等）。
3、本工程测量仪器配备：4、劳动力安排：安排4-6人进行测量工作。
5、测量放线的工作条件：在测量区域内要保证通视条件和量距条件。
2、钢结构安装测量技术2.1、钢结构测控总体思路根据《建筑工程测量技术规范》进行施工，钢结构安装测量分平面、高程控制两部分，总体思路：平面控制点使用激光铅直仪向上传递，高程控制点使用钢卷尺分段向上量距，每次传递的点位自检闭合。
平面控制网根据不同的施工阶段，点位布置略有调整，主楼平面控制网考虑核心筒内、核心筒外两部分，各部分点位可独立使用，也可相互换算联测。
平面控制点使用激光铅直仪垂直向上投递，激光传递的点位组成多边形，必须具有闭合复测条件。
用计量检测过的50m钢卷尺分段向上量测，分三处传递高程，三点之间相互复测闭合。
钢结构与土建、设备安装、室内外装修等专业使用的平面、高程控制网相同；定期要会同土建、设备安装、室内外装修等专业对各自使用的平面、高程控制网进行复核。
2.2、平面、高程控制网的布设平面控制网的基准点设置固定点，由激光铅直仪分层向上传递到各个测控点并组成多边形，经多边形条件闭合复测，用于放线控制；高程控制网的基准点设置在地面外围，并作固定标记，作为标高起始基准点。
分为以下几个阶段布设平面、高程控制网：（1）地下部份平面控制轴线网在基坑周边布设主要控制轴线引桩，对基坑内各结构部位实行“外控法”施工。
房屋测量专项施工方案范本1. 引言本文档是针对房屋测量专项施工的方案范本。
房屋测量是建设工程中的重要环节，为确保测量结果的准确性和施工质量的保障，需要制定详细的施工方案。
本方案范本旨在提供一个参考，供相关人员编写具体的房屋测量专项施工方案。
2. 目标和范围2.1 目标本方案的主要目标是确保房屋测量的准确性和施工质量的保障。
具体目标包括：•准确测量房屋的尺寸、面积和体积；•准确测量房屋内各种设施和设备的位置和参数；•提供准确的测量数据，供后续设计、施工和验收使用。
2.2 范围本方案适用于各类房屋的测量，包括住宅、商业建筑、办公楼等。
涉及的测量内容包括房屋的尺寸、面积、体积，以及各种设施和设备的位置和参数等。
3. 测量工具和设备为确保测量的准确性，需要使用以下工具和设备：•测量仪器：包括测量尺、测量带、水平仪、经纬仪等；•电子设备：包括计算机和相关测量软件；•安全设备：包括安全帽、安全绳等。
4. 测量流程4.1 前期准备在进行房屋测量前，需要进行充分的前期准备工作，包括：•完成相关文档的准备，包括测量任务书、测量基准点设置图等；•确定测量的范围和要求；•进行现场勘察，了解测量环境和特殊要求。
4.2 测量操作根据前期准备的内容，进行具体的测量操作，包括：•根据测量基准点设置图确定测量基准点的位置和布置；•使用测量仪器进行房屋尺寸、面积、体积的测量；•使用测量仪器测量房屋内各种设施和设备的位置和参数。
4.3 数据记录和处理在测量过程中，需要及时记录和处理测量数据，包括：•使用测量软件对测量数据进行记录和处理；•对测量数据进行校验和比对，确保数据的准确性；•对异常数据进行处理和分析。
5. 质量控制为确保测量质量，需要进行质量控制，包括：•对测量仪器进行定期校准，保证测量的准确性；•对测量操作进行严格控制，遵循操作规程；•对测量数据进行质量检查，确保数据的一致性和准确性。
6. 安全措施在进行房屋测量时，需要注意安全问题，采取相应的安全措施，包括：•戴上安全帽，确保安全；•使用安全绳进行高处测量，防止意外事故发生；•注意现场的安全和秩序，并指定专人负责监督。
钢结构施工测量方案1. 引言本文档旨在制定一份钢结构施工测量方案，旨在确保钢结构施工的准确性和安全性。
通过采用合适的测量方法和工具，可以确保钢结构的尺寸和位置与设计图纸一致。
2. 测量工具和设备在钢结构施工过程中，需要使用以下测量工具和设备： - 细尺：用于测量较小的长度和宽度。
- 钢卷尺：用于测量较长的长度和宽度。
- 水平仪：用于测量钢结构的水平度。
- 曲线尺：用于测量钢结构的弯曲程度。
- 激光测距仪：用于测量较大距离和高度的钢结构。
- 支撑和搭建脚手架。
3. 施工测量步骤3.1 建立基准点在施工现场确定基准点，并使用水平仪和激光测距仪测量其高度和水平度。
通过建立稳定、准确的基准点，可以确保测量结果的一致性。
3.2 测量结构尺寸根据设计图纸，使用细尺和钢卷尺测量钢结构的长度、宽度和高度。
确保测量结果准确无误，并记录在施工测量记录表中。
3.3 检查结构水平度使用水平仪检查钢结构的水平度。
如果发现不水平的部分，需及时调整以确保整体施工质量。
3.4 检查结构的垂直度使用水平仪和激光测距仪检查钢结构的垂直度。
如果发现不垂直的部分，需进行调整。
3.5 测量曲线结构的弯曲程度对于曲线结构，使用曲线尺测量其弯曲程度。
确保曲线结构的形状符合设计要求。
3.6 检查连接件位置和尺寸对于钢结构的连接件，使用细尺和钢卷尺测量其位置和尺寸。
检查连接件的安装是否符合设计要求。
3.7 检查支撑和脚手架在进行测量之前，确保支撑和脚手架的稳定性，并对其进行必要的调整。
4. 测量误差和控制措施在钢结构施工测量过程中，可能会存在测量误差。
为降低误差的影响，采取如下控制措施： - 使用精确的测量工具和设备。
- 进行多次测量，并取平均值以减小误差。
- 定期校准测量工具和设备，确保其准确性。
- 注意环境因素（如温度、湿度等）对测量结果的影响，并进行相应的修正。
5. 结论本文档制定了一份钢结构施工测量方案，包括测量工具和设备的选择，施工测量的步骤，以及控制测量误差的措施。

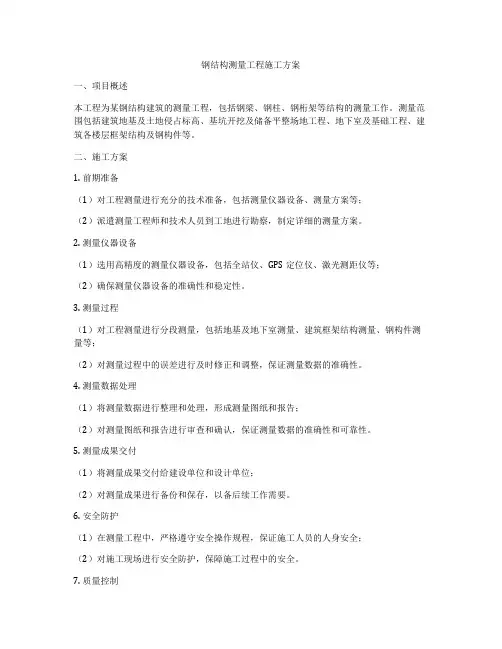

钢结构测量工程施工方案一、项目概述本工程为某钢结构建筑的测量工程，包括钢梁、钢柱、钢桁架等结构的测量工作。
测量范围包括建筑地基及土地侵占标高、基坑开挖及储备平整场地工程、地下室及基础工程、建筑各楼层框架结构及钢构件等。
二、施工方案1. 前期准备（1）对工程测量进行充分的技术准备，包括测量仪器设备、测量方案等；（2）派遣测量工程师和技术人员到工地进行勘察，制定详细的测量方案。
2. 测量仪器设备（1）选用高精度的测量仪器设备，包括全站仪、GPS定位仪、激光测距仪等；（2）确保测量仪器设备的准确性和稳定性。
3. 测量过程（1）对工程测量进行分段测量，包括地基及地下室测量、建筑框架结构测量、钢构件测量等；（2）对测量过程中的误差进行及时修正和调整，保证测量数据的准确性。
4. 测量数据处理（1）将测量数据进行整理和处理，形成测量图纸和报告；（2）对测量图纸和报告进行审查和确认，保证测量数据的准确性和可靠性。
5. 测量成果交付（1）将测量成果交付给建设单位和设计单位；（2）对测量成果进行备份和保存，以备后续工作需要。
6. 安全防护（1）在测量工程中，严格遵守安全操作规程，保证施工人员的人身安全；（2）对施工现场进行安全防护，保障施工过程中的安全。
7. 质量控制（1）对测量工程进行质量控制，确保测量数据的准确性和可靠性；（2）对测量仪器设备进行日常维护和保养，保证其正常使用。
8. 施工组织管理（1）建立健全的施工组织管理机制，确保施工工作的有序进行；（2）对施工人员进行培训和教育，提高其技术水平和工作素质。
三、施工流程1. 测量前期准备（1）技术复核：对施工图纸进行复核，充分了解测量工作的范围和要求；（2）测量方案：制定详细的测量方案，包括测量内容、测量方法、测量工艺等。
2. 测量过程（1）测量分段：按照测量方案的要求，对工程测量进行分段测量；（2）实时调整：对测量过程中的误差进行实时调整和修正，确保测量数据的准确性。
钢结构实测实量施工方案1. 引言钢结构作为一种重要的建筑结构体系，具有轻量、高强、施工周期短等优点，被广泛应用于各类建设项目中。
钢结构实测实量施工方案是在工程施工阶段对钢结构进行精确测量和实量化的方法和步骤，以确保施工的精度和质量。
2. 施工准备2.1 工具和设备准备在进行钢结构实测实量施工前，需要准备以下工具和设备：•激光测量仪：用于测量钢结构的长度、高度和角度等尺寸。
•测量尺和标尺：用于进行小尺寸的线性测量。
•水平仪和测斜仪：用于检测钢结构的水平度和垂直度。
•钢尺和角尺：用于测量较大尺寸的线性和角度尺寸。
•手持计算机和数据记录软件：用于记录和处理测量数据。
在进行钢结构实测实量施工前，需要进行以下测量准备工作：•清理工作区域，确保测量点的安全和稳定。
•根据施工图纸确定测量点和测量范围。
•根据测量要求设置测量坐标系。
3. 测量步骤3.1 基准测量基准测量是钢结构实测实量的第一步，用于确定整个结构的基准坐标系和起点。
3.1.1 确定基准点在施工现场选择一些地理位置固定、便于标记和测量的点作为基准点。
3.1.2 建立基准坐标系根据施工图纸和工程要求，在基准点上建立起横向和纵向的基准坐标系。
根据结构图纸和测量要求，对钢结构的各个构件进行测量，包括长度、高度、角度等尺寸。
3.2.1 测量长度和高度使用激光测量仪、测量尺等工具，对钢结构的长度和高度进行精确测量。
3.2.2 测量角度使用激光测量仪、角尺等工具，对钢结构的角度进行精确测量，包括水平角度和垂直角度。
3.3 结果记录和处理测量完成后，将测量结果记录下来，并进行必要的数据处理和校验。
3.3.1 数据记录使用手持计算机或数据记录软件，将测量数据进行记录，包括测量点的坐标和各个尺寸的测量值。
3.3.2 数据处理和校验对测量数据进行处理和校验，包括计算长度、角度的误差、比较测量结果与设计值的差异等。
4. 施工实施4.1 对比设计图纸将测量结果与设计图纸进行对比，确保测量结果符合设计要求。
首钢别墅测量施工方案一、项目概况二、测量前的准备工作1.地形测量：在进行测量前，需要先进行地形测量，确定地面的高低差和坡度情况，为别墅的建筑布局和地基施工提供参考。
2.采购设备：针对别墅测量的需要，需要准备一些专业的测量设备，如全站仪、水平仪、测量尺等。
同时，还需要保证设备的精确度和稳定性，以确保测量数据的准确性。
3.工程布点：根据设计图纸，确定每栋别墅的位置和布局，标示好测量点位，以便后续测量和施工。
三、测量及记录1.用全站仪进行测量：使用全站仪进行水平、垂直和高程的测量，并记录相关数据。
2.测量建筑坐标：根据设计图纸测量建筑物的坐标，包括建筑物四个角点的坐标、墙体中心线的坐标等。
3.测量管线位置：测量并记录别墅的水、电、燃气等管线的位置和高程，以便后续的施工工序。
4.测量地基情况：测量别墅的地基情况，包括地基深度、土层情况等，并记录相关数据，为地基施工提供参考。
5.记录测量数据：将测量所得数据记录下来，包括坐标、高程、管线位置等，对数据进行整理和归档。
四、施工过程1.管线施工：根据测量数据，进行别墅的水、电、燃气管线的施工，确保管线的准确位置和高程。
2.地基施工：根据地基测量数据，进行别墅的地基施工，确保地基的稳固性和承载力。
3.建筑施工：根据测量数据，进行别墅的建筑施工，包括墙体、楼板、屋顶等，在施工过程中，严格按照测量数据进行定位和布置。
4.验收过程：在施工完成后，进行测量验收，与原始设计图纸进行对比，确保施工的准确性和符合设计要求。
五、施工质量控制1.设备保养：定期检查和维护测量设备，保证设备的稳定性和准确性。
2.培训施工人员：培训施工人员，确保其具备测量技巧和操作能力，提高测量的准确性和效率。
3.质量检查：在每个施工阶段进行质量检查，确保施工符合测量要求和设计要求。
4.建立测量档案：对测量数据进行归档和保存，建立档案，以备后续的维护和验收。
六、安全措施1.安全培训：对施工人员进行安全培训，强化施工现场的安全意识。
别墅工程钢筋施工专项方案一、施工前准备1. 对施工现场进行仔细的勘察和测量，保证施工图纸的准确性和完整性。
2. 确保施工现场的平整度和土壤承载力符合钢筋施工的要求，必要时进行土建加固或者预处理。
3. 配备完备的施工机械和设备，包括但不限于钢筋加工设备、吊装设备、搅拌设备等，确保施工的顺利进行。
4. 制定并实施安全生产方案，包括但不限于安全防护措施、施工人员的技能培训和岗位培训等。
5. 与建设单位和其他施工单位保持密切联系，确保施工进度和质量能够得到有效的协调和配合。
二、钢筋加工和构件预制1. 根据施工图纸和设计要求，对所需的钢筋进行加工和整理，确保尺寸和数量的准确性和一致性。
2. 对构件进行预制和加工，确保构件的质量和尺寸符合设计要求，并做好标识和分类管理。
3. 制定并实施质量控制和抽检方案，对加工和预制的钢筋和构件进行严格的检查和验收，确保质量合格。
4. 做好材料的保管和管理工作，确保材料的新鲜和完好，并严格按照设计要求和规范使用。
三、钢筋安装1. 按照施工图纸和设计要求，对现场的混凝土结构和构件进行布置和定位，确保钢筋的准确安装。
2. 对钢筋焊接和连接部分进行质量检查和抽检，避免焊接质量不良或者连接处出现断裂和松动。
3. 对钢筋的直径、弯曲度、拉伸度等进行检查和测试，确保符合设计和规范要求。
4. 采取适当的防护措施，确保钢筋的表面不受污染和侵蚀，延长使用寿命。
5. 确保钢筋的数量、位置和受力状态符合设计和规范要求，对错位和堆积的钢筋及时进行整理和调整。
6. 对钢筋安装的过程和结果进行记录和备案，以备后续验收和审查。
四、验收和检查1. 在钢筋施工完工后，对钢筋的数量、尺寸、连接、焊接、防护等进行全面的验收和检查。
2. 对钢筋连接和焊接部分进行静载和动载的试验，确保连接牢固和无裂纹。
3. 对钢筋的防腐工作进行抽检和测试，确保防腐层的良好性能和持久性。
4. 确保钢筋的质量和安全符合相关标准和规定，如有不合格的地方，即时整改并重新提交验收。
青白江区轻钢别墅施工方案一、地面平整与打桩在轻钢别墅的施工前期，地面平整是至关重要的第一步。
我们将使用专业的土地平整机械对地基进行精确找平，确保后续施工的基础稳定。
随后，根据设计图纸进行打桩作业，桩位应严格按照设计要求定位，保证结构的稳定性和耐久性。
二、框架安装与调整框架作为别墅的骨架，其安装质量直接影响到整体结构的稳固性。
我们将采用高强度轻钢材料，按照预设的框架图纸进行组装。
安装过程中，确保每一根钢柱、钢梁的位置精确，连接牢固，并及时进行框架的垂直度、水平度调整，以保证框架的精度和稳定性。
三、墙体、屋面施工在框架安装完毕后，开始进行墙体和屋面的施工。
墙体材料选用轻质、保温、隔音性能好的板材，确保墙体的坚固性和居住的舒适度。
屋面施工则采用防水、耐候性能优异的材料，确保别墅的防水性能和使用寿命。
四、地面铺装地面铺装材料的选择应考虑到美观、耐用和防滑等因素。
我们将根据业主的需求和设计要求，选用合适的地面材料，如瓷砖、木地板等，并进行精心铺装，确保地面平整、美观、耐用。
五、材料选择与标准在施工过程中，我们将严格按照国家和行业的相关标准，选择质量上乘、性能稳定的材料。
所有材料均应具备相应的质量证明文件，并经过严格的检验和筛选，确保施工质量和居住安全。
六、外墙板材安装外墙板材的安装是别墅外观和保温性能的关键环节。
我们将根据设计图纸和施工规范，对外墙板材进行精确的安装，确保板材的平整、美观和保温性能。
同时，做好外墙的防水处理，防止雨水渗漏。
七、施工效率与质量在施工过程中，我们将合理安排施工计划，优化施工流程，确保施工效率。
同时，我们注重施工质量的控制，每个施工环节都有专业人员进行检查和监督，确保施工符合设计要求和相关标准。
八、舒适度与安全性在施工过程中，我们注重提高别墅的舒适度和安全性。
通过合理的空间布局和优质的材料选择，为业主打造一个温馨、舒适的居住环境。
同时，我们严格遵守施工安全规范，确保施工过程中的安全，为业主提供放心的居住环境。

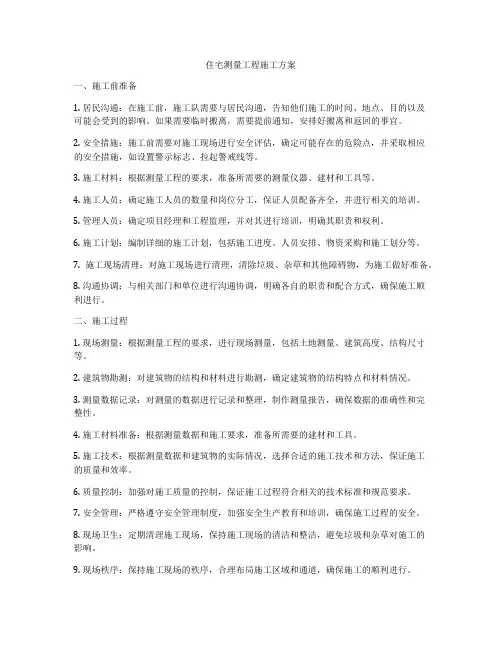

住宅测量工程施工方案一、施工前准备1. 居民沟通：在施工前，施工队需要与居民沟通，告知他们施工的时间、地点、目的以及可能会受到的影响。
如果需要临时搬离，需要提前通知，安排好搬离和返回的事宜。
2. 安全措施：施工前需要对施工现场进行安全评估，确定可能存在的危险点，并采取相应的安全措施，如设置警示标志、拉起警戒线等。
3. 施工材料：根据测量工程的要求，准备所需要的测量仪器、建材和工具等。
4. 施工人员：确定施工人员的数量和岗位分工，保证人员配备齐全，并进行相关的培训。
5. 管理人员：确定项目经理和工程监理，并对其进行培训，明确其职责和权利。
6. 施工计划：编制详细的施工计划，包括施工进度、人员安排、物资采购和施工划分等。
7. 施工现场清理：对施工现场进行清理，清除垃圾、杂草和其他障碍物，为施工做好准备。
8. 沟通协调：与相关部门和单位进行沟通协调，明确各自的职责和配合方式，确保施工顺利进行。
二、施工过程1. 现场测量：根据测量工程的要求，进行现场测量，包括土地测量、建筑高度、结构尺寸等。
2. 建筑物勘测：对建筑物的结构和材料进行勘测，确定建筑物的结构特点和材料情况。
3. 测量数据记录：对测量的数据进行记录和整理，制作测量报告，确保数据的准确性和完整性。
4. 施工材料准备：根据测量数据和施工要求，准备所需要的建材和工具。
5. 施工技术：根据测量数据和建筑物的实际情况，选择合适的施工技术和方法，保证施工的质量和效率。
6. 质量控制：加强对施工质量的控制，保证施工过程符合相关的技术标准和规范要求。
7. 安全管理：严格遵守安全管理制度，加强安全生产教育和培训，确保施工过程的安全。
8. 现场卫生：定期清理施工现场，保持施工现场的清洁和整洁，避免垃圾和杂草对施工的影响。
9. 现场秩序：保持施工现场的秩序，合理布局施工区域和通道，确保施工的顺利进行。
10. 沟通协调：及时与居民和相关单位进行沟通协调，解决施工中可能出现的问题和纠纷。
首钢地产·蔡家项目(N01-04/02号地块)测量施工方案编制单位：北京城建亚泰建设集团有限公司第十五项目部编制时间：编制人:审核人：审批人：目录１．编制依据 (1)2.工程概况 (1)3．准备工作 (4)４.施工测量的基本要求ﻩ55.平面轴线控制网和高程测设 (6)6．基础部分的施工测量 (8)７.主体结构施工阶段的施工测量........................................................................ １08.装修阶段施工测量12ﻩ9.工程重点部位的测量控制方法 (13)10．质量保证措施................................................................................................. 1３11.沉降观测14ﻩ12．安全和环保措施 (14)13.验线计划 (14)１.编制依据２.工程概况本工程为首钢地产·蔡家项目二期工程，共４6栋单体工程。
位于重庆市北碚区N01－0４/０3地块，总建筑面积：8３７０2.1１平米。
主体结构为框架剪力墙结构，基础采用桩基础、独立基础及条形基础。
２.1基本概况如下表:２.2本建筑物±０.00０设计标高相当于绝对标高如下表(单位M):3.准备工作3.1人员配备根据本工程规模项目部配备一名测量人员主持测量工作，两名测量员负责施工中日常测量工作，共计测量人员三名；施工队伍各配３－4人配合测量工作。
要求测量人员全部持证上岗。
3.２测量仪器、机具的准备要求所有计量器具均应经过法定计量检定合格，且在有效期内。
３.3技术准备３.3．1全面了解设计意图,认真熟悉与审核图纸。
施测人员通过对总平面图和设计说明的阅读,以了解工程总体布局,工程特点,周围环境，每栋建筑物坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置以及每栋首层±0.００0的绝对标高,了解总图后认真阅读建筑和结构施工图,及时校对建筑物的平面、立面、剖面的以尺寸、形状、构造和它的放线依据,在熟悉图纸时，着重掌握轴线的尺寸，查看其相关间的轴线及标高是否吻合,有无矛盾存在。
3.3．２全面了解现场情况。
4.施工测量的基本要求4．1施工测量组织工作由项目专业测量人员成立测量工作室,根据甲方给定的设计图纸和勘测院在现场周边提供的平面坐标与高程控制点建立场区控制网和建筑物方格网。
按规定程序检查验收;所有施测的工作进度及逐日安排,由测量负责人根据项目的总体进度计划进行安排。
各单位工程应分组施工、统一管理,测量负责人应对各施测组全体人员进行详细的图纸交底及方案交底。
4．2施测原则4.2.1严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网,后以控制网为依据，进行各局部轴线的定位放线。
4．2.2必须严格审核测量原始数据的准确性,坚持测量放线与计算工作步步校核的工作方法。
4.2.3定位工作执行自检、互检合格后再报验的工作制度。
4.2．4测量方法要简捷,仪器使用要熟练，在满足工程需要的前提下,力争做到省时省工省费用。
4.2.５明确为工程服务，按图施工，质量第一的宗旨。
紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
4．2．6测量记录必须原始真实、数字正确、内容完整、字迹工整；测量精度要满足规范(规程）和设计要求。
根据现行有关规程进行精度控制。
4.2.7测量工作应有组织、有纪律、有序进行,绝不可我行我素。
４.3施测方法4.３.１首先明确测量方案上原则、程序和方法并严格执行，坚持方案先行、交底明确,并严格按照图纸和交底进行施测；4.３.2施测各细部线时应尽可能全面、详细地尽可能控制全面，从而保证施工有线可依;主控轴线、细部轴线、细部线和标高线均应详细弹出并交圈，以保证各线相互闭合,从而为后续各阶段施工放线工作提供依据。
4.3.３各施工阶段(主体结构、装修和设备安装）的施测依据必须一致即依据必须为一个，以免因平面线的错位而导致上下构件的错台或因标高线的错层而导致后续工作(如门窗、电气、设备安装和室内装修）无法进行。
5.平面轴线控制网和高程测设5.1平面轴线控制网的测设5.1.1根据重庆市勘测院提供的场外控制点及《控制成果表》，验收无误后办理交接桩手续。
经校验无误，作为导线控制网建立的依据。
5.１.2测绘所提供点数据测绘所提供点位置关系见附图1《定位测量图》5.1.3按照《工程测量规范》GＢ5０026－２007的要求,导线定位桩的精度应符合下表要求:５．1.４定位方法采用全站仪进行定位测量，依据总平面图设计坐标点与施工平面图,计算需要放样点位的坐标及高程。
5.１.4.１挡墙施工定位测量先根据图纸计算出挡土墙边线及开挖线角点坐标、标高,依据现场形成的导线桩控制点，放样计算好的开挖线角点,并实测高程计算挖深。
待挡墙开挖完成后进行二次放样边线角点,并引出偏1M控制线,以备施工使用。
5．1.4.２人工挖孔桩、独立基础定位测量先根据总平面图和结构图纸,计算出各个楼座桩基中心点坐标、轴线交点坐标及基础交点坐标,依据现场形成的导线桩控制点进行放样，待井圈施工完毕后在井圈上部投测轴线及桩心控制线,如下图所示，桩心误差≤2CM（GＢ00２６—２007)。
5.1.4．3主体结构施工定位测量根据总平面图和结构施工图纸，绘制楼座轴线控制点坐标图(后附），并根据图纸坐标进行轴线放样投测,轴线放样精度应满足下表要求(ＧB50026-2０07)。
等级边长相对中误差测角中误差一级≤1/3０00０7″√ｎ二级≤１/1500０1５″√ｎ注：n为建筑的跨数5．1.4.4测定完成后需使用带基座棱镜架设在放样点上复合一次。
放样完成后需及时将控制桩点支护牢固，以保证可以长期使用。
５.1．5根据施工需要将建筑物外部控制转移到内部时，内控点设置在已建成的建筑物预埋件或测量预埋标志上。
内控点需统一布设,精度不低于一级控制网技术要求，投点允许误差为≤２mm。
5.１.6在有条件的位置做好前视和后视点，如固定建筑物的墙上，便于校核和恢复。
控制桩做好以后将控制桩四周砌砖内部浇筑砼,再用脚手架防护好,以防破坏。
５.2高程控制网的建立5.２．1因本工程场地地貌高差较大，水准仪传递高程时测站太多导致累积误差增大。
为便于施工、提高精度，依据重庆市勘测院提供的3个控制点OAC４11０－259.746、OAB5３17-263．766、OＡＣ41１2-２6３.786,复核验收后由全站仪将高程引入至场内导线控制点并在建筑物四周使用水准仪布设高程控制网。
5．2.2使用全站仪仪采用三角高程测量法进行施测,将高程引至场内平面导线控制点,技术要求必须达到《工程测量规范》GＢ500２6-2007中四等三角高程测量的要求(见下表）,平差计算后结果再交监理复核，经复测数据无误后，才能供工程施工用。
电磁波测距三角高程测量的主要技术要求注：Ｄ为测距边的长度(Km）。
电磁波测距三角高程观测的主要技术要求５.2．3水准高程控制网采用附合测法，技术标准采用国家四等水准测量标准。
闭合差：±20L或±6n。
L为附合路线或闭合环线长度（以kｍ计)，n为测站数。
６．基础部分的施工测量6.1首层以下平面控制测量６．1.１轴线投测的基本方法：将经纬仪架设在轴线控制桩位上，经对中、整平后后视同一方向上另一侧的桩(或主轴线标识），正倒镜复合引线，若三点均在同一线上则可直接将所需的主轴线投测到施工的平面层上，在同一施工层上投测的纵横方向主控制线不得少于两条,以此作角度、距离的校核。
经校核无误后,方可在该施工层平面上测设其它相应轴线，然后以轴线为依据测设各细部线和相应的控制线。
在各楼层的轴线投测过程中,上下层的轴线竖向垂直偏移不允许超过3mm。
6.1.2基坑清槽时的平面控制:首先应认真仔细的阅读和核对施工图纸、明确设计意图和槽底的施工任务即放线内容、对于比较复杂的部位(如集水坑、高低跨变阶处、后浇带、电梯基坑等）应画出小图（放大图），各条细部线均应考虑因做法厚度(如垫层、防水层、防水保护层的厚度）而应放大的尺寸。
各个部位的放坡均应严格按照图纸尺寸定用钢筋或木桩钉出上下口的位置。
6.１．3垫层、防水保护层上的放线内容包括:基础、基础梁边线及控制线,核对集水坑、高低跨变阶处、电梯基坑、标高等。
6.１．4基础垫层、防水保护层上的内容、施测程序和方法：基础及地梁垫层放线是比较关键的一步，其工作内容比较繁多，包括：柱墩、基础梁、墙体、柱电梯井、集水坑、楼梯插筋等的位置;其又是施工面上第一次比较全面和精确的定位，因此必须严格遵循测量程序：首先依据建筑方格网准确投测各主控轴线，投测到施工层的各主控轴线必须作距离和角度的校核；确保准确后再用钢尺分出各细部轴线，然后再以各细部轴线为依据施测各细部线和相应的控制线。
各细部线施测完毕后应用红油漆标识清楚各条线的名称和用途，其中符号标识必须统一,文字标识的字体和文字方向必须一致即字头只有向北和向西两个方向，做到详细、美观、一目了然。
因本工程较多楼座基础部分为多台阶面且高差较大，大钢尺需配合线坠使用,高低差处拉尺精度控制不稳定,故需计算出每个台阶面处最少两条轴线控制线的坐标,用全站仪直接进行轴线放样，然后采用钢尺在同一平面内分出细部轴线。
6.1．５ 3２#、3３＃商业楼地下室地面、其他楼座各施工层的平面控制均以轴线控制桩投测的主控轴线为准,各施工层的放线方法和程序均同垫层、防水保护层上放线一致。
6.2首层以下的高程控制6.2.１首层以下的标高传递：基坑内的高程传递依据现场高程控制网采用附和水准的办法，在高程控制点上后视铝合金塔尺并算出视线高程,前视转点塔尺读数；然后在楼座处架设水准仪,后视转点塔尺读数,通过已有数据可推算出楼座位置仪器的视线高程,根据施工需要在基坑内的护坡(34＃、3３#、32#)及塔身上测设高程控制点(各楼±0.0０0m绝对高程)。
6.2.2地下室及基础部分各施工阶段的标高竖向传递和高程控制：6.2.2．１基坑清槽和垫层、防水保护层上施工面的标高控制依据采用场地高程控制网直接引测,经闭合差调整后的标高控制点；待塔吊沉降稳定后应把标高控制点引测到塔身上，地下室基础部分以上各施工层的标高控制均应以塔身上和地下室外墙上引测的标高控制点为准，标高引测时应采用大钢尺始终从原始点向上引测，施工到首层时应采用场地高程控制点进行复核。
6.2.2．2基础、柱墩、梁顶的标高控制:基础、柱墩、梁施工前应将标高引测为各构件的顶面标高的1M水平控制线，施工时据此标高下返１M即为构件的顶面标高。
6.2.２.3各层结构板、梁底等的标高控制：墙、柱拆模后，应将控制标高引测到墙、柱立面上即抄测出本层的建筑1．0００M水平控制线（一米线相对于每层设计建筑标高而定),下一层的建筑一米水平控制线必须和上一层的建筑1Ｍ水平控制线配合使用即相互校核后再使用。
