【CN209217453U】一种环网柜用保护装置【专利】

格式：pdf
大小：249.45 KB
文档页数：7

下载文档原格式

【CN209344554U】一种配电柜用防触电装置【专利】

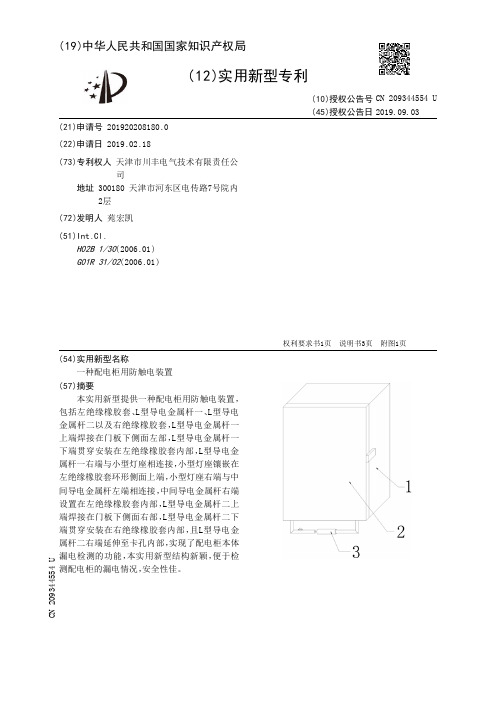

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920208180.0(22)申请日 2019.02.18(73)专利权人天津市川丰电气技术有限责任公司地址 300180 天津市河东区电传路7号院内2层(72)发明人苑宏凯　(51)Int.Cl.H02B 1/30(2006.01)G01R 31/02(2006.01)(54)实用新型名称一种配电柜用防触电装置(57)摘要本实用新型提供一种配电柜用防触电装置，包括左绝缘橡胶套、L型导电金属杆一、L型导电金属杆二以及右绝缘橡胶套，L型导电金属杆一上端焊接在门板下侧面左部，L型导电金属杆一下端贯穿安装在左绝缘橡胶套内部，L型导电金属杆一右端与小型灯座相连接，小型灯座镶嵌在左绝缘橡胶套环形侧面上端，小型灯座右端与中间导电金属杆左端相连接，中间导电金属杆右端设置在左绝缘橡胶套内部，L型导电金属杆二上端焊接在门板下侧面右部，L型导电金属杆二下端贯穿安装在右绝缘橡胶套内部，且L型导电金属杆二右端延伸至卡孔内部，实现了配电柜本体漏电检测的功能，本实用新型结构新颖，便于检测配电柜的漏电情况，安全性佳。

权利要求书1页说明书3页附图1页CN 209344554 U 2019.09.03C N 209344554U权　利　要　求　书1/1页CN 209344554 U1.一种配电柜用防触电装置，包括门板(2)以及漏电检测组件(3)，其特征在于：所述门板(2)安装在配电柜本体(1)前侧面，所述漏电检测组件(3)安装在门板(2)下侧面，所述漏电检测组件(3)包括左绝缘橡胶套(301)、L型导电金属杆一(302)、L型导电金属杆二(309)以及右绝缘橡胶套(311)，所述L型导电金属杆一(302)上端焊接在门板(2)下侧面左部，所述L型导电金属杆一(302)下端贯穿安装在左绝缘橡胶套(301)内部，所述L型导电金属杆一(302)右端与小型灯座(303)相连接，所述小型灯座(303)镶嵌在左绝缘橡胶套(301)环形侧面上端，所述小型灯座(303)右端与中间导电金属杆(304)左端相连接，所述中间导电金属杆(304)右端设置在左绝缘橡胶套(301)内部，所述L型导电金属杆二(309)上端焊接在门板(2)下侧面右部，所述L型导电金属杆二(309)下端贯穿安装在右绝缘橡胶套(311)内部，且L 型导电金属杆二(309)右端延伸至卡孔(310)内部，所述卡孔(310)加工在左绝缘橡胶套(301)左侧面，所述卡孔(310)内部的L型导电金属杆二(309)环形侧面套装导电金属筒(308)，所述导电金属筒(308)左端固定在移动导电金属杆(306)环形侧面右部，所述移动导电金属杆(306)左端穿过固定块(307)左侧面，并延伸至移动橡胶筒(305)内左部，所述固定块(307)固定在移动橡胶筒(305)内部，且固定块(307)设置在左绝缘橡胶套(301)左侧，所述移动橡胶筒(305)右端套装在左绝缘橡胶套(301)左端。

【CN209526354U】一种用于开关柜的保护装置【专利】

装置，包括外部壳体和保护结构，所述外部壳体的外部设置有框架结构，且框架结构的外部设置有保护结构，所述保护结构包括显示屏、控制钮、扬声孔、信号灯和散热口，所述显示屏的下方设置有控制钮，且显示屏的右侧设置有信号灯，所述显示屏的右侧设置有扬声孔，且扬声孔的后方设置有散热口。该用于开关柜的保护装置，与现有的普通开关柜保护装置相比，增加结构的同时大大提高了开关柜在使用过程中的安全性，改良后的设备在使用时可以对开关柜进行实时监控操作，从而保持设备拥有更高的安全性能，减少开关柜在使用过程中的安全隐患，有效的满足了人们的使用需求。
代理人陈丽君
(51)Int .Cl . H02B 1/30(2006 .01) H02B 1/56(2006 .01)
(10)授权公告号 CN 209526354 U (45)授权公告日 2019.10.22
( 54 )实用新型名称一种用于开关柜的保护装置
( 57 )摘要本实用新型公开了一种用于开关柜的保护

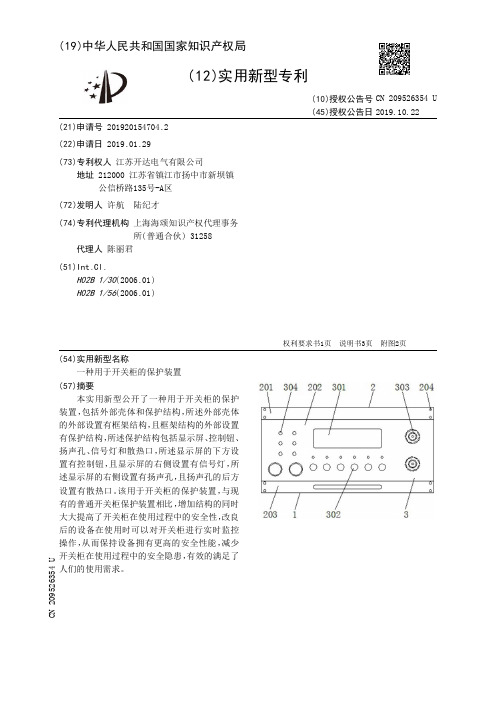

( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920154704 .2
(22)申请日 2019 .01 .29
(73)专利权人江苏开达电气有限公司地址 212000 江苏省镇江市扬中市新坝镇公信桥路135号-A区
(72)发明人许航陆纪才
(74)专利代理机构上海海颂知识产权代理事务所(普通合伙) 31258
权利要求书1页说明书3页附图2页
CN 209526354 U
CN 209526354 U
权利要求书
1/1 页
1 .一种用于开关柜的保护装置，包括外部壳体(1)和保护结构(3) ，其特征在于：所述外部壳体(1)的外部设置有框架结构(2) ，且框架结构(2)的外部设置有保护结构(3) ，其中：

【CN209266930U】一种配电柜【专利】

2
CN 209266930 U
说明书
1/4 页
一种配电柜
技术领域 [0001] 本实用新型涉及电力设备技术领域，更具体地说，它涉及一种配电柜。
背景技术 [0002] 配电柜是配电系统的末级设备，它是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。 [0003] 例如公告号为CN204597248U的中国专利公开了一种配电柜，包括柜体和柜门，所述柜体内固接有线路板，柜门上固接有线路检测机构，所述线路检测机构一部分位于柜体内为接线端，另一部分贯穿柜门至柜门外形成检测端，所述接线端与线路板连接；所述柜门外固接有保护机构，所述检测端位于保护机构内。 [0004] 该装置中配电柜内元器件的位置不能很方便地调节，而元器件的大小规格是不同的；在安装或者更换元器件时，元器件太大或太小会导致元器件连接到接线端的电线余留过多或者不够用，给安装元器件带来不便；电线余留过多，则电线相互绞在一起，使配电柜内的线路更加杂乱，因此需要改进。
实用新型内容 [0005] 针对现有技术的不足，本实用新型的目的是提供一种配电柜，该配电柜能够对配电柜内的多根电线进行捆扎，从而规范了电线的分布，使元器件的电线摆放更整齐。 [0006] 本实用新型的上述技术目的是通过以下技术方案得以实现的：一种配电柜，包括柜体、设置于柜体侧壁的柜门以及设置在柜体和柜门侧壁用于夹持电线的夹持组件，所述夹持组件包括设置于柜体和柜门一侧的安装座以及设置在所述安装座背离柜体以及柜门一侧用于捆扎电线的若干个自锁线扣，所述柜体的侧壁设置有用于固定所述安装座的锁定组件。 [0007] 通过采用上述技术方案，夹持组件的设置方便快捷地将配电柜内的电线捆扎在一起，使得配电柜内的电线排布更整洁，且不易出现电线余留过多或者电线排布凌乱的情况，使安装元器件更方便，同时更加利于检修。 [0008] 作为本实用新型的进一步改进，所述锁定组件包括设置于所述柜体以及所述柜门侧壁用于容置所述安装座的容置槽，所述安装座相对的两个侧壁上分别设置有凹槽，所述柜体与所述柜门的侧壁均设置有一对滑槽，所述滑槽的一端封闭设置，另一端开口设置并与所述容置槽相连通，所述滑槽内滑动设置有滑块，所述滑块与滑槽的封闭端之间固定连接有弹簧，所述弹簧处于自然状态时，所述滑块伸出滑槽的开口端并与所述凹槽插接配合，所述滑块设置有延伸出于所述柜体和柜门侧壁的拨块，所述滑槽的开口端设置有用于阻挡滑块脱出滑槽的挡块。 [0009] 通过采用上述技术方案，安装安装座时，先通过拨块将两个滑块分别向对应的滑槽的封闭端滑动，使滑块压缩弹簧，当两个滑块分别完全滑动至对应的滑槽内时，可将安装

【CN209298583U】一种预防火灾安全环网柜【专利】

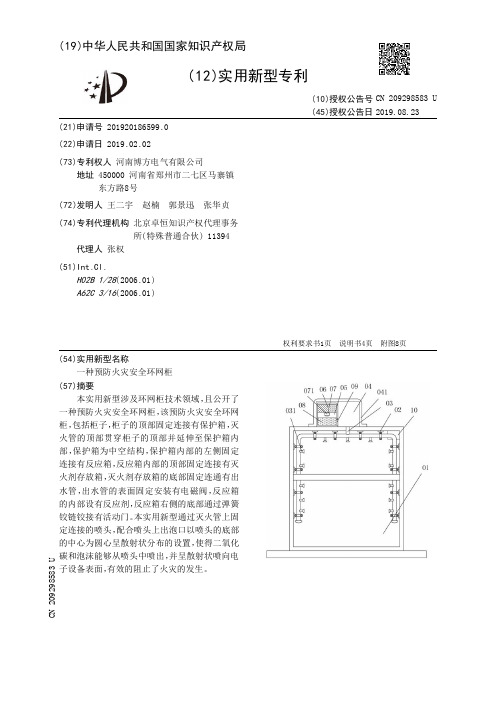

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920186599.0(22)申请日 2019.02.02(73)专利权人河南博方电气有限公司地址 450000 河南省郑州市二七区马寨镇东方路8号(72)发明人王二宇　赵楠　郭景迅　张华贞　(74)专利代理机构北京卓恒知识产权代理事务所(特殊普通合伙) 11394代理人张权(51)Int.Cl.H02B 1/28(2006.01)A62C 3/16(2006.01)(54)实用新型名称一种预防火灾安全环网柜(57)摘要本实用新型涉及环网柜技术领域，且公开了一种预防火灾安全环网柜，该预防火灾安全环网柜，包括柜子，柜子的顶部固定连接有保护箱，灭火管的顶部贯穿柜子的顶部并延伸至保护箱内部，保护箱为中空结构，保护箱内部的左侧固定连接有反应箱，反应箱内部的顶部固定连接有灭火剂存放箱，灭火剂存放箱的底部固定连通有出水管，出水管的表面固定安装有电磁阀，反应箱的内部设有反应剂，反应箱右侧的底部通过弹簧铰链铰接有活动门。

本实用新型通过灭火管上固定连接的喷头，配合喷头上出泡口以喷头的底部的中心为圆心呈散射状分布的设置，使得二氧化碳和泡沫能够从喷头中喷出，并呈散射状喷向电子设备表面，有效的阻止了火灾的发生。

权利要求书1页说明书4页附图8页CN 209298583 U 2019.08.23C N 209298583U权　利　要　求　书1/1页CN 209298583 U1.一种预防火灾安全环网柜，包括柜子（01），其特征在于：所述柜子（01）内壁顶部的中央沿水平横向等距固定连接有管道固定件（02），所述柜子（01）内壁左右两侧的中央沿水平纵向也等距固定连接有管道固定件（02），所述管道固定件（02）内部固定连接有灭火管（03），所述灭火管（03）的表面均匀固定连通有喷头（031），所述柜子（01）的顶部固定连接有保护箱（04），所述灭火管（03）的顶部贯穿柜子（01）的顶部并延伸至保护箱（04）内部，所述保护箱（04）为中空结构，所述保护箱（04）内部的左侧固定连接有反应箱（05），所述反应箱（05）内部的顶部固定连接有灭火剂存放箱（06），所述灭火剂存放箱（06）的底部固定连通有出水管（07），所述出水管（07）的表面固定安装有电磁阀（071），所述反应箱（05）的内部设有反应剂（08），所述反应箱（05）右侧的底部通过弹簧铰链铰接有活动门（09），所述柜子（01）内壁顶部的右侧固定连接有烟雾报警器（10），所述烟雾报警器（10）与电磁阀（071）之间为电连接，所述柜子（01）正面且靠近顶部的位置处开设有单开门（11），所述柜子（01）正面且靠近底部的中央铰接有双开门（12），所述双开门（12）的正面从内到外依次固定连接有防潮板（15）、防尘板（14）和保护板（16）。

【CN209545053U】一种新型电气工程线缆保护装置【专利】

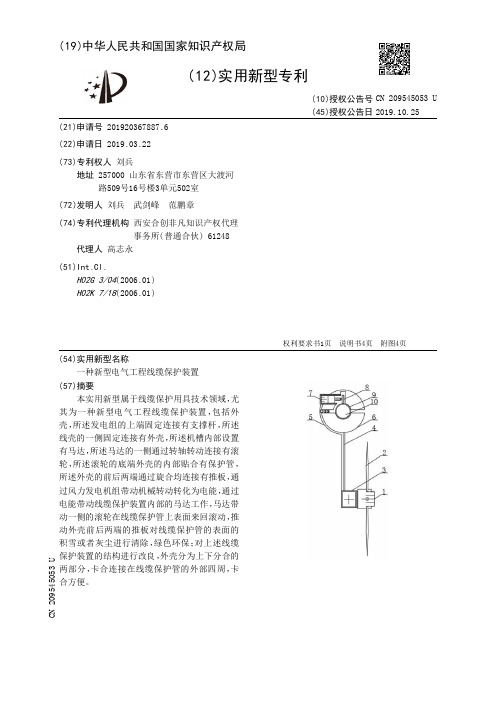

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920367887.6(22)申请日 2019.03.22(73)专利权人刘兵地址 257000 山东省东营市东营区大渡河路509号16号楼3单元502室(72)发明人刘兵　武剑峰　范鹏章　(74)专利代理机构西安合创非凡知识产权代理事务所(普通合伙) 61248代理人高志永(51)Int.Cl.H02G 3/04(2006.01)H02K 7/18(2006.01)(54)实用新型名称一种新型电气工程线缆保护装置(57)摘要本实用新型属于线缆保护用具技术领域，尤其为一种新型电气工程线缆保护装置，包括外壳，所述发电组的上端固定连接有支撑杆，所述线壳的一侧固定连接有外壳，所述机槽内部设置有马达，所述马达的一侧通过转轴转动连接有滚轮，所述滚轮的底端外壳的内部贴合有保护管，所述外壳的前后两端通过旋合均连接有推板，通过风力发电机组带动机械转动转化为电能，通过电能带动线缆保护装置内部的马达工作，马达带动一侧的滚轮在线缆保护管上表面来回滚动，推动外壳前后两端的推板对线缆保护管的表面的积雪或者灰尘进行清除，绿色环保；对上述线缆保护装置的结构进行改良，外壳分为上下分合的两部分，卡合连接在线缆保护管的外部四周，卡合方便。

权利要求书1页说明书4页附图4页CN 209545053 U 2019.10.25C N 209545053U权　利　要　求　书1/1页CN 209545053 U1.一种新型电气工程线缆保护装置，其特征在于：包括发电机（1）、风叶（2）、发电组（3）和外壳（6），所述发电机（1）的外部四周固定连接有风叶（2），所述发电机（1）的一侧固定连接有发电组（3），所述发电组（3）的上端固定连接有支撑杆（4），所述支撑杆（4）的一侧固定连接有线壳（5），所述线壳（5）的一侧固定连接有外壳（6），所述外壳（6）的一侧线壳（5）的上方开设有机槽（7），所述机槽（7）内部设置有马达（12），所述马达（12）的一侧通过转轴转动连接有滚轮（8），所述滚轮（8）的底端外壳（6）的内部贴合有保护管（9），所述保护管（9）的内部穿插有线缆（10），所述线缆（10）的一侧发电机（1）的内部通过转轴转动连接有活动柱（13），所述外壳（6）的前后两端通过旋合均连接有推板（14）。

【CN209670443U】一种电力拉线护套保护装置【专利】

4 .如权利要求3所述的一种电力拉线护套保护装置，其特征在于，还包括所述锁杆(4) 的左端圆周边缘均做倒角处理。
5 .如权利要求4所述的一种电力拉线护套保护装置，其特征在于，所述所拉板(10)的形状设置为方形，并且所述左连接板(2)的顶端设置有与拉板(10)相匹配的放置槽，所述拉板 (10)位于放置槽内部。

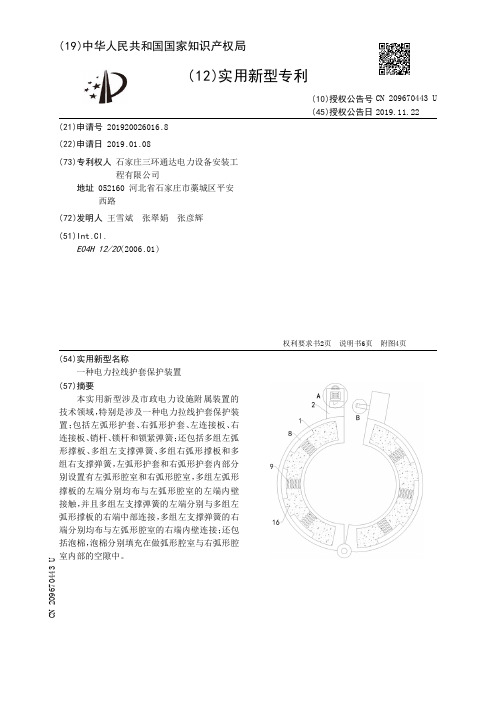

( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920026016 .8
(22)申请日 2019 .01 .08
(73)专利权人石家庄三环通达电力设备安装工程有限公司
地址 052160 河北省石家庄市藁城区平安西路
(72)发明人王雪斌张翠娟张彦辉
8 .如权利要求7所述的一种电力拉线护套保护装置，其特征在于，所述左半圆形插管 (12)和右半圆形插管的外部均设置有半圆形限位环(14) ，并且所述左半圆形套管(13)和右半圆形套管圆周内壁上均对应设置有与半圆形限位环(14)相匹配的半圆形限位槽。
2
CN 209670443 U
权利要求书
权利要求书2页说明书6页附图4页
CN 209670443 U
CN 209670443 U
权利要求书
1/2 页
1 .一种电力拉线护套保护装置，其特征在于，包括左弧形护套(1)、右弧形护套、左连接板(2) 、右连接板、销杆 (3) 、锁杆 (4) 和锁紧弹簧 (5) ，所述左弧形护套(1) 与右弧形护套相对设置，并且左弧形护套 (1) 与右弧形护的底端可转动连接，所述左连接板 (2) 与右连接板的底端分别与左弧形护套(1)和有弧形护套的顶端连接，所述锁杆(4)的右端与右连接板的左端中部连接，左连接板(2)的内部上侧设置有腔室，并且左连接板(2)的右端设置有销孔，腔室的顶端和底端内壁分别设置有上下贯穿的上滑动通孔和下滑动通孔，并且下滑动通孔与销孔内部相通，所述销杆(3)的外部下侧固定套装设置有限位板(6) ，销杆(3)的底端自腔室内部穿过下滑动通孔并伸入至销孔内部，销杆(3)的顶端自腔室内部穿过上滑动通孔并伸出至左连接板 (2)的顶端外界，所述锁紧弹簧 (5) 设在销杆 (3)的外部，并且锁紧弹簧 (5)的顶端腔室的顶端内壁连接，锁紧弹簧(5)的底端与限位板(6)的顶端连接，销杆(3)的底端设置有斜面结构，并且锁杆(4)的顶端设置有与斜面结构相匹配的锁孔(7) ；还包括多组左弧形撑板 (8) 、多组左支撑弹簧 (9) 、多组右弧形撑板和多组右支撑弹簧，所述左弧形护套 (1) 和右弧形护套内部分别设置有左弧形腔室和右弧形腔室，所述多组左支撑弹簧 (9) 的左端分别均布与左弧形腔室的左端内壁接触，并且所述多组左支撑弹簧(9)的左端分别与多组左支撑弹簧(9)的右端中部连接，多组左支撑弹簧(9)的右端分别均布与左弧形腔室的右端内壁连接，所述多组右弧形撑板的右端分别均布与右弧形腔室的右端内壁接触，并且所述多组右支撑弹簧的右端分别与多组右弧形撑板的左端中部连接，多组右支撑弹簧的左端分别均布与右弧形腔室的左端内壁连接；还包括泡棉(16) ，所述泡棉(16)分别填充在做弧形腔室与右弧形腔室内部的空隙中。

【CN209233530U】一种保护式储能装置【专利】

开了一种保护式储能装置，所述缓冲弹簧的一端固定在第一支撑板上，所述缓冲弹簧的另一端固定在第二支撑板上，所述支撑固定柱穿过第二支撑板并固定在第一支撑板上，所述支撑弹簧套设于所述支撑固定柱于第一支撑板与第二支撑板之间；所述支撑螺母旋合固定在支撑固定柱上；所述第二支撑板上开设有滑槽，所述固定板滑设于滑槽内，所述储能电路板固定在所述防护框内，所述防护框通过调整螺杆固定在所述固定板上，所述调整螺母旋合固定在调整螺杆上。本实用新型有效克服了现有技术中储能装置因缺少保护措施而容易造成集成电路摇晃碰撞损坏的缺陷，通过保护储能电路板以延长储能装置使用寿命的目的。
(74)专利代理机构重庆百润洪知识产权代理有限公司 50219
代理人常晓莉
(51)Int .Cl . H02J 7/00(2006 .01)
(10)授权公告号 CN 209233530 U (45)授权公告日 2019.08.09
( 54 )实用新型名称一种保护式储能装置
( 57 )摘要本实用新型涉及储能装置技术领域，具体公
2 .根据权利要求1所述的一种保护式储能装置，其特征在于，所述固定板包括有第一固定板和第二固定板；所述第一固定板滑设于滑槽内于所述防护框的左侧，所述第二固定板滑设于滑槽内于所述防护框的右侧。
3 .根据权利要求2所述的一种保护式储能装置，其特征在于，所述调整螺杆包括有第一调整螺杆和第二调整螺杆；所述防护框的左侧通过第一调整螺杆固定在所述固定板的左侧上，所述防护框的右侧通过第二调整螺杆固定在所述固定板的右侧上。
实用新型内容 [0003] 有鉴于此，本实用新型提供了一种保护式储能装置，以解决现有技术中储能装置因缺少保护措施而容易造成集成电路摇晃碰撞损坏的缺陷。 [0004] 为实现上述目的，本实用新型提供了如下技术方案： [0005] 一种保护式储能装置，包括有第一支撑板、支撑固定柱、支撑弹簧、第二支撑板、支撑螺母、缓冲弹簧、调整螺杆、调整螺母、固定板、防护框以及储能电路板；其中，所述缓冲弹簧的一端固定在第一支撑板上，所述缓冲弹簧的另一端固定在第二支撑板上，所述支撑固定柱穿过第二支撑板并固定在第一支撑板上，所述支撑弹簧套设于所述支撑固定柱于第一支撑板与第二支撑板之间；所述支撑螺母旋合固定在支撑固定柱上；所述第二支撑板上开设有滑槽，所述固定板滑设于滑槽内，所述储能电路板固定在所述防护框内，所述防护框通过调整螺杆固定在所述固定板上，所述调整螺母旋合固定在调整螺杆上。 [0006] 作为本实用新型的优选方案，该固定板包括有第一固定板和第二固定板；所述第一固定板滑设于滑槽内于所述防护框的左侧，所述第二固定板滑设于滑槽内于所述防护框的右侧。 [0007] 作为本实用新型的优选方案，该调整螺杆包括有第一调整螺杆和第二调整螺杆；所述防护框的左侧通过第一调整螺杆固定在所述固定板的左侧上，所述防护框的右侧通过第二调整螺杆固定在所述固定板的右侧上。 [0008] 作为本实用新型的优选方案，该调整螺母包括有第一调整螺母和第二调整螺母；所述第一调整螺母旋合固定在所述第一调整螺杆上，所述第二调整螺母旋合固定在所述第二调整螺杆上。 [0009] 作为本实用新型的优选方案，该支撑固定柱共有四根，四根所述支撑固定柱分别

【CN209200433U】电动控制组件及环网柜【专利】

( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920045880 .2
(22)申请日 2019 .01 .09
(73)专利权人深圳市朋成电力设备有限公司地址 518000 广东省深圳市光明新区公明街道田寮社区田寮大道21号3栋
(72)发明人王庆长王恩来
5 .根据权利要求4所述的电动控制组件，其特征在于，还包括续流二极管，所述续流二极管与所述电路板电性连接，所述续流二极管位于所述继电器和多个控制端子之间，所述续流二极管与所述安规电容并联连接。
6 .根据权利要求5所述的电动控制组件，其特征在于，还包括保险熔座，所述保险熔座与所述电路板电性连接，所述保险熔座位于多个控制端子和多个信号预留端子之间。
权利要求书1页说明书3页附图3页
CN 209200433 U
CN 209200433 U
权利要求书
1/1 页
1 .一种电动控制组件，其特征在于，包括固定卡座、继电器、水泥电阻、多个控制端子和多个信号预留端子，所述固定卡座上设有电路板、所述继电器、水泥电阻、多个控制端子和多个信号预留端子分别与电路板电性连接，多个控制端子和多个信号预留端子分别设置于所述继电器的两侧，水泥电阻位于多个控制端子和多个信号预留端子之间，水泥电阻与安规电容串联，同时与继电器并联。
(74)专利代理机构北京权智天下知识产权代理事务所(普通合伙) 11638
代理人李海燕
(51)Int .Cl . H02B 1/32(2006 .01)
(10)授权公告号 CN 209200433 U (45)授权公告日 2019.08.02
( 54 )实用新型名称电动控制组件及环网柜

【CN209402015U】一种并网柜电路防护装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920478358.3(22)申请日 2019.04.10(73)专利权人甘肃龙源风力发电有限公司地址 736100 甘肃省酒泉市瓜州县渊泉镇新州里购物广场3-5-2(72)发明人王建峰　王燕江　公金兴　(74)专利代理机构北京德崇智捷知识产权代理有限公司 11467代理人周蕾(51)Int.Cl.H02B 1/30(2006.01)H02B 1/24(2006.01)(54)实用新型名称一种并网柜电路防护装置(57)摘要本实用新型所述的一种并网柜电路防护装置，包括盖板、侧盖板门，盖板一边与侧盖板门活动连接，侧盖板门的外侧面上固定连接有门框，门框上固定安装有电磁锁，电磁锁的正负极通过电缆线A、电缆线B分别与电源柜上合闸指示灯的端口A和端口B电连接；在装置上设有电磁锁，能通过控制电磁锁的开启来控制防护装置侧盖板门的开启，避免了人为随意手动开启防护装置而意外触碰高压设备的现象。

权利要求书1页说明书2页附图1页CN 209402015 U 2019.09.17C N 209402015U权　利　要　求　书1/1页CN 209402015 U1.一种并网柜电路防护装置，包括盖板（1）、侧盖板门（2），所述盖板（1）一边与所述侧盖板门（2）活动连接，其特征在于：所述侧盖板门（2）的外侧面上固定连接有门框（3），所述门框（3）上固定安装有电磁锁（4），所述电磁锁（4）的正负极通过电缆线A（9）、电缆线B（10）分别与电源柜上合闸指示灯（6）的端口A（7）和端口B（8）电连接。

2.根据权利要求1所述的一种并网柜电路防护装置，其特征在于：所述电磁锁（4）至少有两个，该电磁锁（4）设于所述门框（3）拐角处。

3.根据权利要求1所述的一种并网柜电路防护装置，其特征在于：所述门框（3）与所述侧盖板门（2）大小一致。

一种用于环网柜的防误操作装置[实用新型专利]

专利名称：一种用于环网柜的防误操作装置专利类型：实用新型专利
发明人：杨峰,孙红晓,贾峰,纪前,张展,钱卉申请号：CN201820323446.1
申请日：20180309
公开号：CN207988693U
公开日：
20181019
专利内容由知识产权出版社提供
摘要：本实用新型提供一种用于环网柜的防误操作装置，环网柜包括柜体和设于柜体上的柜门，防误操作装置包括设于高压电路上的高压传感器、与高压传感器电连接的控制电路、与控制电路电连接的驱动装置及位于柜门背面上的机械锁，驱动装置包括电机及与电机电连接的三角板，三角板设于柜门背面且可左右移动，机械锁包括设于柜体内壁上的限位环及与限位环配合的勾形限位条，三角板与勾形限位条配合且可带动勾形限位条转动实现勾形限位条与限位环的配合与分离，高压传感器测得高压电路带电时，控制电路控制电机工作，电机控制三角板向靠近限位环的方向移动使得勾形限位条与限位环配合保持柜门关闭，操作人员在环网柜外无法打开柜门，使环网柜的使用更加安全。

申请人：国网浙江淳安县供电有限公司,国家电网公司,国网浙江省电力有限公司杭州供电公司地址：311701 浙江省杭州市淳安县千岛湖镇新安大街36号
国籍：CN
代理机构：杭州华鼎知识产权代理事务所(普通合伙)
代理人：项军
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2 .根据权利要求1所述的环网柜用保护装置，其特征在于，所述接线盒的背面通过螺栓固定连接有两块限位板，防止移动板滑脱。
3 .根据权利要求1所述的环网柜用保护装置，其特征在于，所述二氧化碳储存罐为卧式真空粉末绝热型式双层储罐，管口设有低温电磁阀。
2
CN 209217453 U
说明书
1/3 页
代理人李斌
(51)Int .Cl . H02B 1/28(2006 .01) H02B 1/20(2006 .01) A62C 3/16(2006 .01)
(10)授权公告号 CN 209217453 U (45)授权公告日 2019.08.06
( 54 )实用新型名称一种环网柜用保护装置
( 57 )摘要本实用新型公开了一种环网柜用保护装置，
一种环网柜用保护装置
技术领域 [0001] 本实用ห้องสมุดไป่ตู้型涉及一种安防设备技术领域，具体是一种环网柜用保护装置。
背景技术 [0002] 在实际生产中，环网柜存在极大的火灾隐患，同时电路起火和燃烧的速度极快；现有的环网柜灭火方式及灭火设备不能及时发现火情并作出有效处置，会损伤环网柜内的电子元件，造成巨大的损失。
实用新型内容 [0003] 本实用新型的目的在于提供一种环网柜用保护装置，以解决上述背景技术中提出的问题。 [0004] 为实现上述目的，本实用新型提供如下技术方案： [0005] 一种环网柜用保护装置，包括底座、柜体、控制器、接线盒、伸缩缸、移动板、内接线端、外接线端、限位板、进气管、出气管、分气盘、低温电磁阀、二氧化碳储存罐和火灾报警器，所述底座通过地脚螺栓固定连接在底面上，底座的顶面中心固定连接有柜体，柜体内固定安装有电子元件，柜体的背面底部设有方形缺口，缺口中固定连接有接线盒， [0006] 所述接线盒为背面设有凹槽的长方体结构，凹槽中滑动连接有移动板，所述移动板为方形板体，移动板与接线盒的凹槽底部之间对称固定连接有若干个内接线端和外接线端，内接线端通过导线连接柜体内的电子元件，外接线端通过导线连接外部设备，内接线端和外接线端相对和一侧设有相互配合的插口结构，当移动板在凹槽内向前移动，使得内接线端和外接线端相对的插口对接上，连通外部设备和内部电子元件完成预设功能； [0007] 所述接线盒的正面正中心处设有圆形通孔，通孔中固定连接有伸缩缸，所述伸缩缸的活塞杆穿过接线盒的圆形通孔固定连接在移动板的正面中心处，使得活塞杆移动使能够带动移动板在接线盒的内腔中前后滑动，从而控制内接线端和外接线端的连通和断开，伸缩缸的缸套两端设有接口，缸套底端的接口通过进气管连接低温电磁阀的输出口，缸套顶端的接口位于活塞杆行程终点时活塞的底部，并且通过出气管连接分气盘的进气口； [0008] 所述分气盘的空腔圆形板状结构，分气盘的底部设有进气口，顶部均匀开设有若干个出气口，通过分气盘能够将出气管流出的低温二氧化碳气体分散喷射向柜体的内腔中； [0009] 所述低温电磁阀固定连接在二氧化碳储存罐的罐口处，低温电磁阀与二氧化碳储存罐一起埋入环网柜下方的土中，方便二氧化碳的储存，柜体的内腔顶面中心固定连接有火灾报警器，低温电磁阀和火灾报警器与控制器电连接，控制器固定连接在底座底面中心处开设的凹槽中，通过火灾报警器监测柜体的内部环境，当柜体内由于短路或者高温起火时，打开低温电磁阀，通过进气管对伸缩缸的底部泵入二氧化碳气体，推动伸缩缸的活塞杆移动，使得内接线端和外接线端断开，停止对柜体内的电子元件供电，并且通过出气管将二氧化碳气体通过分气盘分散泵入柜体的底部，对柜体内进行降温灭火处理，减少损失。
所述接线盒为背面设有凹槽的长方体结构，凹槽中滑动连接有移动板，所述移动板为方形板体，移动板与接线盒的凹槽底部之间对称固定连接有若干个内接线端和外接线端，内接线端通过导线连接柜体内的电子元件，外接线端通过导线连接外部设备，内接线端和外接线端相对和一侧设有相互配合的插口结构；
所述接线盒的正面正中心处设有圆形通孔，通孔中固定连接有伸缩缸，所述伸缩缸的活塞杆穿过接线盒的圆形通孔固定连接在移动板的正面中心处，伸缩缸的缸套两端设有接口，缸套底端的接口通过进气管连接低温电磁阀的输出口，缸套顶端的接口位于活塞杆行程终点时活塞的底部，并且通过出气管连接分气盘的进气口；
包括底座、柜体、控制器、接线盒、伸缩缸、移动板、内接线端、外接线端、限位板、进气管、出气管、分气盘、低温电磁阀、二氧化碳储存罐和火灾报警器，通过火灾报警器监测柜体的内部环境，当柜体内由于短路或者高温起火时，打开低温电磁阀，通过进气管对伸缩缸的底部泵入二氧化碳气体，推动伸缩缸的活塞杆移动，使得内接线端和外接线端断开，停止对柜体内的电子元件供电，并且通过出气管将二氧化碳气体通过分气盘分散泵入柜体的底部，对柜体内进行降温灭火处理，及时断电，并且通过二氧化碳降温灭火，不会对电子元件产生损伤，大大降低了损失。
权利要求书1页说明书3页附图2页
CN 209217453 U
CN 209217453 U
权利要求书
1/1 页
1 .一种环网柜用保护装置，包括底座、柜体、控制器、接线盒、伸缩缸、移动板、内接线端、外接线端、限位板、进气管、出气管、分气盘、低温电磁阀、二氧化碳储存罐和火灾报警器，所述底座通过地脚螺栓固定连接在底面上，底座的顶面中心固定连接有柜体，柜体内固定安装有电子元件，柜体的背面底部设有方形缺口，缺口中固定连接有接线盒，其特征在于；
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920173637 .9
(22)申请日 2019 .01 .31
(73)专利权人中电正控(北京)电气有限公司地址 101500 北京市密云区经济开发区恒通路12号-1
(72)发明人李洪涛
(74)专利代理机构北京中企鸿阳知识产权代理事务所(普通合伙) 11487
所述分气盘的空腔圆形板状结构，分气盘的底部设有进气口，顶部均匀开设有若干个出气口；
所述低温电磁阀固定连接在二氧化碳储存罐的罐口处，低温电磁阀与二氧化碳储存罐一起埋入环网柜下方的土中，柜体的内腔顶面中心固定连接有火灾报警器，低温电磁阀和火灾报警器与控制器电连接，控制器固定连接在底座底面中心处开设的凹槽中。
