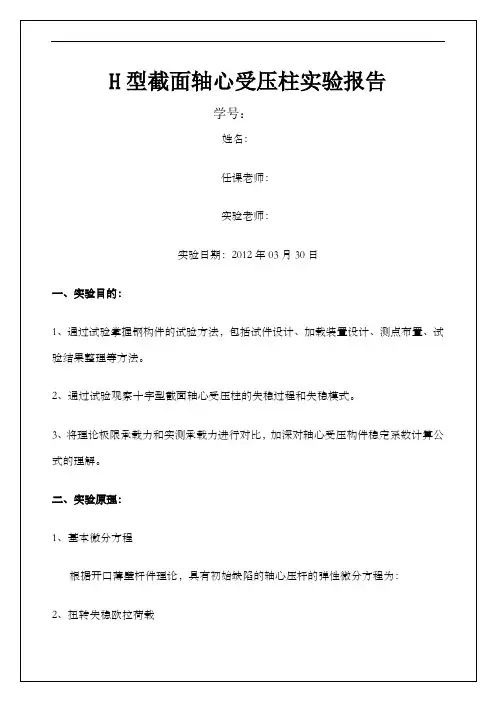

H 型截面轴心受压柱实验报告学号： 姓名： 任课老师： 实验老师：实验日期：2012年03月30日一、实验目的：1、通过试验掌握钢构件的试验方法，包括试件设计、加载装置设计、测点布置、试验结果整理等方法。
2、通过试验观察十字型截面轴心受压柱的失稳过程和失稳模式。
3、将理论极限承载力和实测承载力进行对比，加深对轴心受压构件稳定系数计算公式的理解。

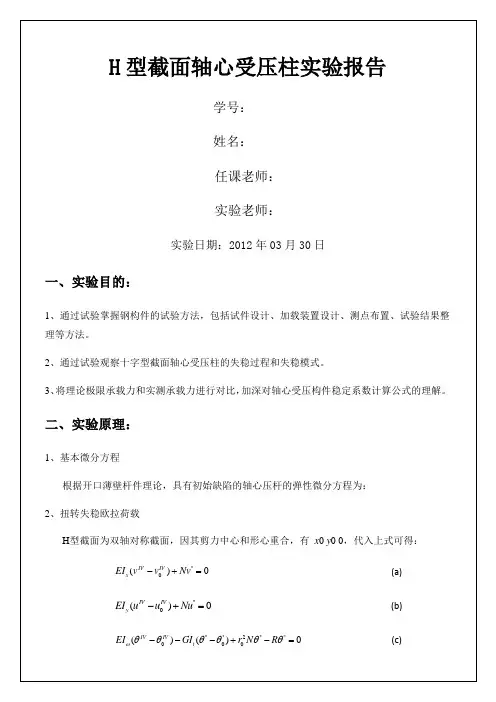

二、实验原理：1、基本微分方程根据开口薄壁杆件理论，具有初始缺陷的轴心压杆的弹性微分方程为： 2、扭转失稳欧拉荷载H 型截面为双轴对称截面，因其剪力中心和形心重合，有 x 0= y 0 = 0，代入上式可得：''0()0IV IVx EI v v Nv -+= (a)''0()0IV IV y EI u u Nu -+= (b)''''2''''000()()0IV IV t EI GI r N R ωθθθθθθ---+-=(c)说明H 型双轴对称截面轴心压杆在弹性阶段工作时，三个微分方程是相互独立的，可分别单独研究。

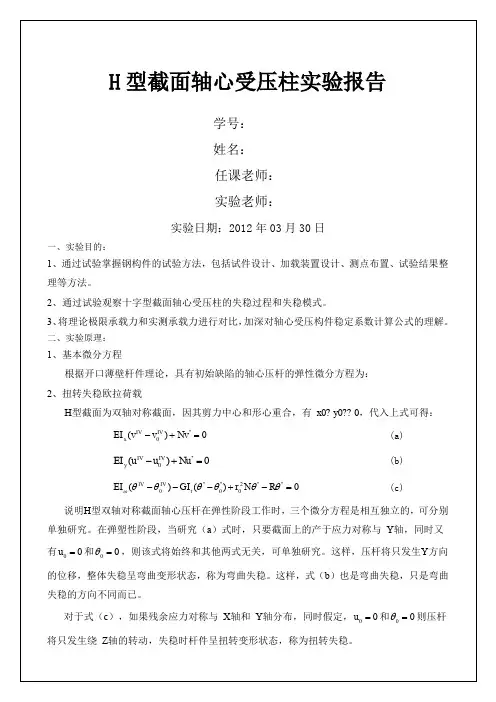

在弹塑性阶段，当研究（a ）式时，只要截面上的产于应力对称与 Y 轴，同时又有00u =和00θ=，则该式将始终和其他两式无关，可单独研究。
这样，压杆将只发生Y 方向的位移，整体失稳呈弯曲变形状态，称为弯曲失稳。
这样，式（b ）也是弯曲失稳，只是弯曲失稳的方向不同而已。
对于式（c ），如果残余应力对称与 X 轴和 Y 轴分布，同时假定，00u =和00θ=则压杆将只发生绕 Z 轴的转动，失稳时杆件呈扭转变形状态，称为扭转失稳。
对于理想压杆，则有上面三式可分别求得十字型截面压杆的欧拉荷载为： 绕X 轴弯曲失稳：220xEx xEI N lπ=，绕Y 轴弯曲失稳：220yEy yEI N l π=绕Z 轴扭转失稳：222001()E t EI N GI l r ωθθπ=+ H 字型截面压杆的计算长度和长细比为：绕 X 轴弯曲失稳计算长度：00x x l l μ=，长细比0/x x x l i λ= 绕Y 轴弯曲失稳计算长度：00y y l l μ=，长细比0/y y y l i λ=绕Z 轴扭转失稳计算长度：00l l θθμ=，端部不能扭转也不能翘曲时0.5θμ=，长细比θλ=上述长细比均可化为相对长细比：λ=3、稳定性系数计算公式H 字型截面压杆的弯曲失稳极限承载力：根据欧拉公式22Ew w EA N πλ=得222y Ew w w f Eπσλλ==佩利公式：0(1)2y Excr f εσσ++=再由公式cryf σϕ=可算出轴心压杆的稳定性系数。
H型截面轴心受压柱实验报告
实际截面性质：
截面规格
截面高度H
mm
104.30
截面宽度B
mm
60.77
腹板厚度Tw
mm
4.00
翼缘厚度Tf
mm
4.24
fy
MPa
235
E
MPa
206000
Iy
149881.49
Ix
1477591.6
A
898.61
2、材料拉伸试验：给出屈服强度、弹性模量
材性试验
单位
数值
屈服强度fy
MPa
267.00
对于式（c），如果残余应力对称与 X轴和 Y轴分布，同时假定， 和 则压杆将只发生绕 Z轴的转动，失稳时杆件呈扭转变形状态，称为扭转失稳。
对于理想压杆，则有上面三式可分别求得十字型截面压杆的欧拉荷载为：
绕X轴弯曲失稳： ，绕Y轴弯曲失稳：
绕Z轴扭转失稳：
H字型截面压杆的计算长度和长细比为：
绕 X轴弯曲失稳计算长度： ，长细比
腹板厚度Tw
mm
4.00
4.00
4.00
4.00
翼缘厚度Tf
mm
4.24
4.42
4.14
4.15
试件长度L
mm
1200.00
1200.00
1200.00
1200.00
刀口厚度
mm
36.00
36.00
36.00
36.00
计算长度
mm
1272.00
材性试验
屈服强度fy
MPa
267.00
弹性模量E
MPa
206000.00
2、残余应力：残余应力使部分截面区域提前屈服，从而削弱了构件刚度，导致
截面规格
截面高度H
mm
104.30
截面宽度B
mm
60.77
腹板厚度Tw
mm
4.00
翼缘厚度Tf
mm
4.24
fy
MPa
235
E
MPa
206000
Iy
149881.49
Ix
1477591.6
A
898.61
2、材料拉伸试验：给出屈服强度、弹性模量
材性试验
单位
数值
屈服强度fy
MPa
267.00
对于式（c），如果残余应力对称与 X轴和 Y轴分布，同时假定， 和 则压杆将只发生绕 Z轴的转动，失稳时杆件呈扭转变形状态，称为扭转失稳。
对于理想压杆，则有上面三式可分别求得十字型截面压杆的欧拉荷载为：
绕X轴弯曲失稳： ，绕Y轴弯曲失稳：
绕Z轴扭转失稳：
H字型截面压杆的计算长度和长细比为：
绕 X轴弯曲失稳计算长度： ，长细比
腹板厚度Tw
mm
4.00
4.00
4.00
4.00
翼缘厚度Tf
mm
4.24
4.42
4.14
4.15
试件长度L
mm
1200.00
1200.00
1200.00
1200.00
刀口厚度
mm
36.00
36.00
36.00
36.00
计算长度
mm
1272.00
材性试验
屈服强度fy
MPa
267.00
弹性模量E
MPa
206000.00
2、残余应力：残余应力使部分截面区域提前屈服，从而削弱了构件刚度，导致
H型截面轴心受压柱实验报告精编WORD版
4、加载装置设计
（1）加载方式——千斤顶单调加载
本试验中的时间均采用竖向放置。采用油压千斤顶和反力架施加竖向荷载。
加载初期：分级加载；每级荷载约10%Pu；时间间隔约2min。
接近破坏：连续加载；合理控制加载速率；连续采集数据。
卸载阶段：缓慢卸载。
（2）加载装置图
