起动机的拆装与检测作业评分表

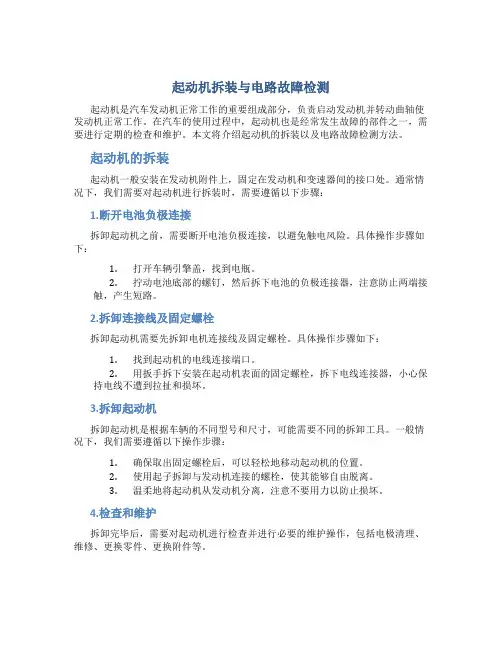

起动机拆装与电路故障检测起动机是汽车发动机正常工作的重要组成部分，负责启动发动机并转动曲轴使发动机正常工作。

在汽车的使用过程中，起动机也是经常发生故障的部件之一，需要进行定期的检查和维护。

本文将介绍起动机的拆装以及电路故障检测方法。

起动机的拆装起动机一般安装在发动机附件上，固定在发动机和变速器间的接口处。

通常情况下，我们需要对起动机进行拆装时，需要遵循以下步骤：1.断开电池负极连接拆卸起动机之前，需要断开电池负极连接，以避免触电风险。

具体操作步骤如下：1.打开车辆引擎盖，找到电瓶。

2.拧动电池底部的螺钉，然后拆下电池的负极连接器，注意防止两端接触，产生短路。

2.拆卸连接线及固定螺栓拆卸起动机需要先拆卸电机连接线及固定螺栓。

具体操作步骤如下：1.找到起动机的电线连接端口。

2.用扳手拆下安装在起动机表面的固定螺栓，拆下电线连接器，小心保持电线不遭到拉扯和损坏。

3.拆卸起动机拆卸起动机是根据车辆的不同型号和尺寸，可能需要不同的拆卸工具。

一般情况下，我们需要遵循以下操作步骤：1.确保取出固定螺栓后，可以轻松地移动起动机的位置。

2.使用起子拆卸与发动机连接的螺栓，使其能够自由脱离。

3.温柔地将起动机从发动机分离，注意不要用力以防止损坏。

4.检查和维护拆卸完毕后，需要对起动机进行检查并进行必要的维护操作，包括电极清理、维修、更换零件、更换附件等。

起动机电路故障检测起动机的故障主要与电路问题有关，如电源故障、电线腐蚀、电机短路、电力不足等问题。

下面是一些常见的电路故障检测方法。

1.电池引擎轻响如果在发动车辆时听到引擎轻响声，并且你的电瓶电池已经过期，那么很有可能是电源故障导致的。

需要换新的电瓶电池。

2.点击声、无反应如果你听到电机发出的一声尖利的“嗒嗒”声或没有任何反应，那么很有可能是连接问题。

需要检查电瓶电极连接器和电机电极连接线是否紧固，并做必要的松动更正。

3.电机启动速度慢如果起动机的启动速度很慢，那么可能是电机连接线腐蚀，这可能阻碍电流的传输。

一、起动机的拆卸拆卸步骤如下：1．从蓄电池负极端子断开电缆2．拆卸散热器上空气导流板3．拆卸起动机总成（如图所示）(1) 分离2 个线束卡夹。

(2) 拆下螺栓和线束支架。

(3) 拆下端子盖。

(4) 拆下螺母并断开端子30。

(5) 断开连接器。

(6) 拆下2 个螺栓并拆下起动机总成。

图拆卸起动机总成示意图二、起动机的拆解1．拆卸磁力起动机开关总成(1) 拆下螺母，然后从磁力起动机开关总成上断开引线（如图所示）。

图引线的拆卸(2) 拆卸固定磁力起动机开关总成时，从起动机驱动端壳体总成上拆下2个螺母（如图所示）。

图3-25 拆卸磁力起动机开关固定螺母(3) 拉出磁力起动机开关总成，并且在提起磁力起动机开关总成前部时，从驱动杆和磁力起动机开关总成上松开铁芯挂钩（如图所示）。

图磁力起动机开关总成的拆卸2．拆卸起动机磁轭总成(1) 拆下2个螺钉（如图所示）。

图拆卸起动机磁轨固定螺钉(2) 将起动机磁轭和起动机换向器端架总成一起拉出（如图所示）。

图3-28 拆卸起动机磁轨总成(3) 从起动机换向器端架总成上拉出起动机磁轭总成（如图所示）。

图拆卸起动机换向器端架总成3．拆卸起动机电枢总成从起动机磁轭总成上拆下起动机电枢总成（如图所示）。

图拆卸起动机电枢总成4．拆卸起动机电枢板从起动机驱动端壳总成或起动机磁轭总成上拆下电枢板（如图3-31所示）。

图拆卸起动机电枢板5．拆卸起动机电刷架总成(1) 从起动机换向端架总成上拆下2个螺钉（如图所示）。

图拆卸换向端架螺钉(2) 拆下卡夹和卡爪，然后从起动机换向器端架总成上拆下电刷架总成（如图3-33所示）。

图端架与碳刷架分离6．拆卸行星齿轮从起动机中间轴承离合器分总成上拆下 3 个行星齿轮（如图所示）。

图拆卸行星齿轮7．拆卸起动机中间轴承离合器分总成（如图3-35所示）(1) 从起动机驱动端壳总成上拆下带起动机小齿轮驱动杆的起动机中间轴承离合器分总成。

(2) 拆下起动机中间轴承离合器分总成、橡胶密封件和起动机小齿轮驱动杆。

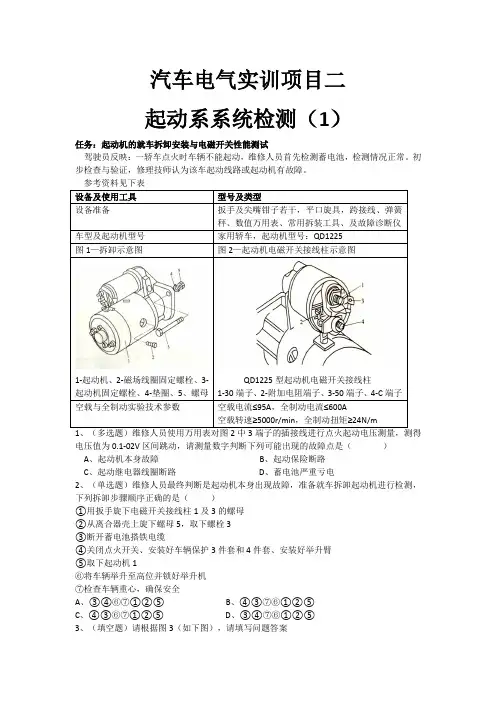

汽车电气实训项目二起动系系统检测（1）任务：起动机的就车拆卸安装与电磁开关性能测试驾驶员反映：一轿车点火时车辆不能起动，维修人员首先检测蓄电池，检测情况正常。

初步检查与验证，修理技师认为该车起动线路或起动机有故障。

参考资料见下表设备及使用工具型号及类型设备准备扳手及尖嘴钳子若干，平口旋具，跨接线、弹簧秤、数值万用表、常用拆装工具、及故障诊断仪车型及起动机型号家用轿车，起动机型号：QD1225图1—拆卸示意图图2—起动机电磁开关接线柱示意图1-起动机、2-磁场线圈固定螺栓、3-起动机固定螺栓、4-垫圈、5、螺母QD1225型起动机电磁开关接线柱1-30端子、2-附加电阻端子、3-50端子、4-C端子空载与全制动实验技术参数空载电流≤95A，全制动电流≤600A空载转速≥5000r/min，全制动扭矩≥24N/m1、（多选题）维修人员使用万用表对图2中3端子的插接线进行点火起动电压测量，测得电压值为0.1-02V区间跳动，请测量数字判断下列可能出现的故障点是（）A、起动机本身故障B、起动保险断路C、起动继电器线圈断路D、蓄电池严重亏电2、（单选题）维修人员最终判断是起动机本身出现故障，准备就车拆卸起动机进行检测，下列拆卸步骤顺序正确的是（）①用扳手旋下电磁开关接线柱1及3的螺母②从离合器壳上旋下螺母5，取下螺栓3③断开蓄电池搭铁电缆④关闭点火开关、安装好车辆保护3件套和4件套、安装好举升臂⑤取下起动机1⑥将车辆举升至高位并锁好举升机⑦检查车辆重心，确保安全A、③④⑥⑦①②⑤B、④③⑦⑥①②⑤C、④③⑥⑦①②⑤D、③④⑦⑥①②⑤3、（填空题）请根据图3（如下图），请填写问题答案电磁开关中保持线圈是图片中哪个数字（），吸引线圈是图片中哪个数字（），下图中接线柱9是图片2中哪个数字（），如果下图中数字19器件变形卡滞会造成起动机哪种故障现象（），下图中电磁开关中的接触片是（）下图中电磁开关中的主开关接线柱是哪两个数字（）和（）、要使起动机空转应短接下图中哪两个端子（）和（），短接时时间应该控制在（）时间之内。

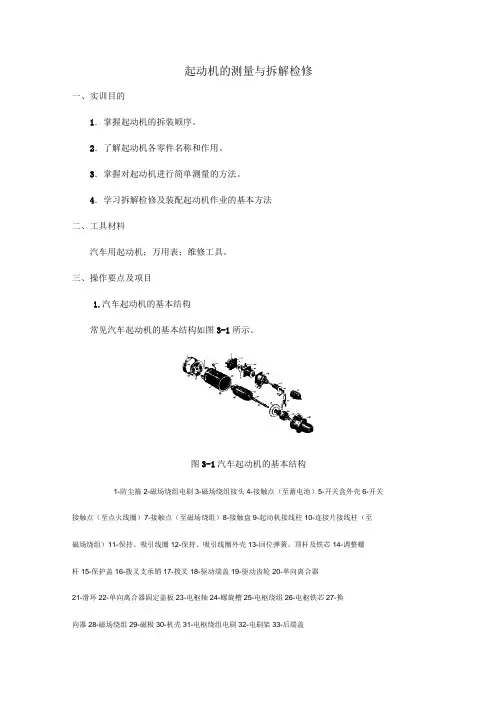

起动机的测量与拆解检修一、实训目的1．掌握起动机的拆装顺序。

2．了解起动机各零件名称和作用。

3．掌握对起动机进行简单测量的方法。

4．学习拆解检修及装配起动机作业的基本方法二、工具材料汽车用起动机；万用表；维修工具。

三、操作要点及项目1.汽车起动机的基本结构常见汽车起动机的基本结构如图3-1所示。

图3-1汽车起动机的基本结构1-防尘箍2-磁场绕组电刷3-磁场绕组接头4-接触点（至蓄电池）5-开关盒外壳6-开关接触点（至点火线圈）7-接触点（至磁场绕组）8-接触盘9-起动机接线柱10-连接片接线柱（至磁场绕组）11-保持、吸引线圈12-保持、吸引线圈外壳13-回位弹簧、顶杆及铁芯14-调整螺杆15-保护盖16-拨叉支承销17-拨叉18-驱动端盖19-驱动齿轮20-单向离合器21-滑环22-单向离合器固定盖板23-电枢轴24-螺旋槽25-电枢绕组26-电枢铁芯27-换向器28-磁场绕组29-磁极30-机壳31-电枢绕组电刷32-电刷架33-后端盖．起动机拆解和清洗①首先将待修起动机外部的尘污、油污清除。

②拆下连接片与电磁开关，取下电磁铁芯。

③拆下防尘箍，用钢丝钩子提起电刷弹簧取出电刷（共4只）。

④拆下起动机贯穿螺栓，使后端盖、起动机外壳、电枢分离。

⑤取下拨叉支承销，取下驱动端盖、拨叉与转子总成。

⑥用专用工具拆下止推座圈，取下驱动齿轮、单向离合器。

各总成是否继续进一步分解，应视具体情况而定。

⑦对分解的零部件进行清洗。

清洗时，对所有的绝缘部件，只能用干净布蘸少量汽油擦拭，其他机械零件均可放入汽油、煤油或柴油中洗刷干净并凉干。

3.起动机主要部件的检测⑴直流电动机的检修：①磁场绕组（定子）的检查：如图3-2所示磁场绕组断路的检查：首先通过外部验视，看其是否有烧焦或断路处，若外部验视未发现问题，可用万用表电阻R X1€档检测，两表笔分别接触起动机外壳引线（即电流输入接线柱）与磁场绕组绝缘电刷接头是否导通，如果测得的电阻无穷大，说明磁场绕组断路，应予以检修或更换。

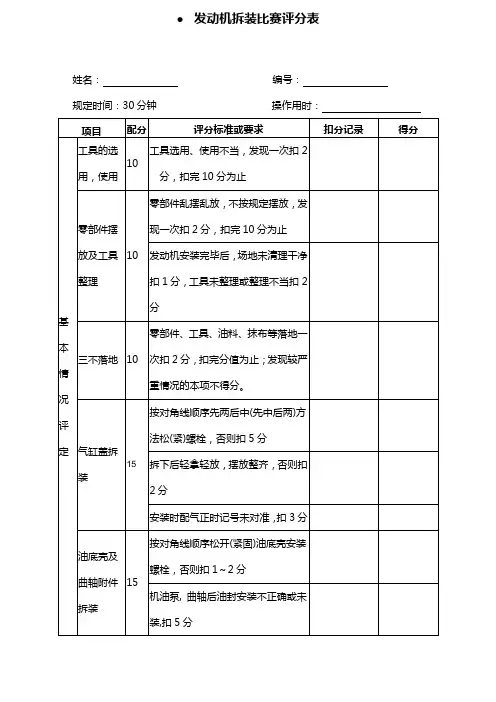

汽车维修技能竞赛_发动机拆装评分表
信宜市职业技术学校汽车发动机技能竞赛
评分记录表
参赛人姓名成绩项目：发动机拆装
技术要点；
技术要求栏中的符合实际使用中的有关规定
序号作业项目内容
配
分
评分标准记录扣分得分
1 工具选用选取工具和使用10 多选扣2分
少选扣2分
错误使用工具扣2分工具掉落地面扣2分
2 场地布置布置场地 4 所有物品摆放不到位扣2分
3 发动机解
体
解体顺序14
方法一处错误扣2分
结果一处错误扣2分
零件破损每件扣5分
零件摆放10
凌乱扣4分
摆放顺序不对扣2分
零件掉落地面一件扣2分
技术要求 6
未记录相关技术参数每一处
扣2分
记录错误每一处扣1分
零件清洗
和检查
零件清洗和检查10
需要清洗的零件没有清洗每
件扣2分
清洗不干净每件扣1分
清洗方法不当扣2分
没有检查零件扣2分
4 发动机装
配
发动机装配顺序20
方法一处错误扣2分
结果一处错误扣2分
技术要求10
未达到相关技术参数每一处
扣2分
错误每一处扣1分
忘记技术要求扣5分
装配质量10
装配不合格扣5分
有部分零件没有装配扣5分
5 场地清理 6
没有清理比赛场地扣2分
场地有油污扣2分
6 安全操作安全操作发生安全事故比赛以0分记评分人；年月日。

起动机的检修评分标准
分值
考核项目
在分数同等的情况下按时间记成绩配分
1
正确选用
工具、准备
选用正确的工具装配（13号套筒）
不掉工具，不掉零件，零件摆放
5
2 装配电磁
开关
找准电磁开关紧固螺栓 5
选用正确的工具装配（T25内六角）
不掉工具，不掉零件，零件摆放
5
3 装配电动
机的两个
穿心螺栓
找准起动机两个穿心螺栓 5 需用正确的工具装配（8号梅花两用扳手）
不掉工具，不掉零件，零件摆放
5
4 装配后端
盖
端盖摆放，拨叉支点摆放 5
5 装配前端
盖
前端盖分离及摆放 5
电刷组件与电枢轴分离 5
电刷弹簧拆解 5
各部件摆放 5
6 电枢检修电枢绕组断路的检修 5 电枢绕组接地的检修 5
7 电磁开关
检修
吸引线圈检修10
保持线圈检修10
8 试机
各导线连接正确10
起动机正常运转10。
