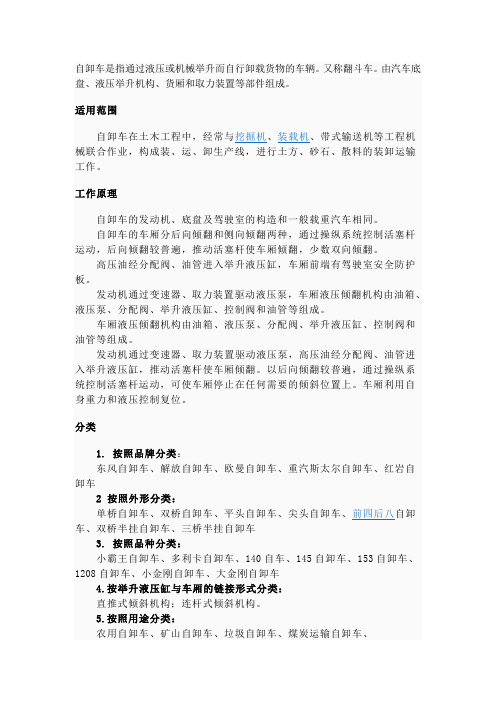

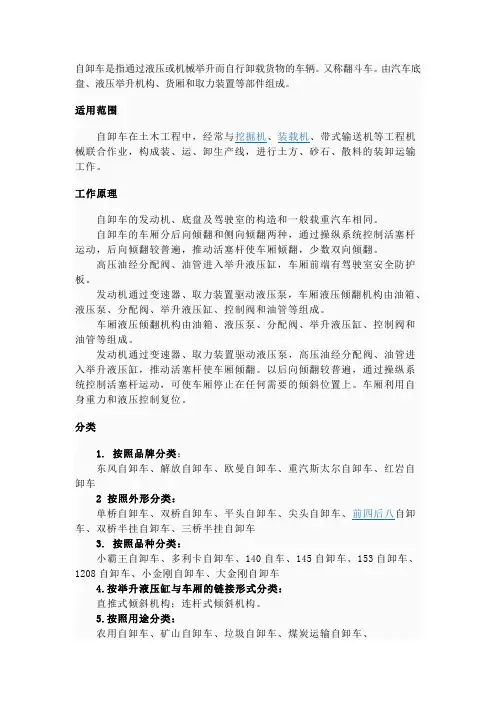

自卸车是指通过液压或机械举升而自行卸载货物的车辆。

又称翻斗车。

由汽车底盘、液压举升机构、货厢和取力装置等部件组成。

适用范围自卸车在土木工程中，经常与挖掘机、装载机、带式输送机等工程机械联合作业，构成装、运、卸生产线，进行土方、砂石、散料的装卸运输工作。

工作原理自卸车的发动机、底盘及驾驶室的构造和一般载重汽车相同。

自卸车的车厢分后向倾翻和侧向倾翻两种，通过操纵系统控制活塞杆运动，后向倾翻较普遍，推动活塞杆使车厢倾翻，少数双向倾翻。

高压油经分配阀、油管进入举升液压缸，车厢前端有驾驶室安全防护板。

发动机通过变速器、取力装置驱动液压泵，车厢液压倾翻机构由油箱、液压泵、分配阀、举升液压缸、控制阀和油管等组成。

车厢液压倾翻机构由油箱、液压泵、分配阀、举升液压缸、控制阀和油管等组成。

发动机通过变速器、取力装置驱动液压泵，高压油经分配阀、油管进入举升液压缸，推动活塞杆使车厢倾翻。

以后向倾翻较普遍，通过操纵系统控制活塞杆运动，可使车厢停止在任何需要的倾斜位置上。

车厢利用自身重力和液压控制复位。

分类1. 按照品牌分类：东风自卸车、解放自卸车、欧曼自卸车、重汽斯太尔自卸车、红岩自卸车2 按照外形分类：单桥自卸车、双桥自卸车、平头自卸车、尖头自卸车、前四后八自卸车、双桥半挂自卸车、三桥半挂自卸车3. 按照品种分类：小霸王自卸车、多利卡自卸车、140自车、145自卸车、153自卸车、1208自卸车、小金刚自卸车、大金刚自卸车4.按举升液压缸与车厢的链接形式分类：直推式倾斜机构；连杆式倾斜机构。

5.按照用途分类：农用自卸车、矿山自卸车、垃圾自卸车、煤炭运输自卸车、工程机械自卸车、污泥自卸车6、根据驱动模式的不同还分为6x4，8x4以卸及半挂自卸车。

7、根据用途的不同还分为矿用自卸车，用于运输煤矿，沙石；环卫绿化自卸车，用于运输垃圾等。

8、根据车厢翻动的方向还有前举式和侧翻式自卸车。

目前还有双向侧翻自卸车，主要应用于建筑工程。

常用自卸车基础介绍分解自卸车（Dump Truck）是一种用于运输松散货物的特种车辆，它具有自卸功能，可以将载货体自动卸掉。

常用于建筑工地、矿山等工地的土方、矿石、煤炭等物料的运输。

下面将对自卸车的基础介绍进行分解。

一.基本构造1.底盘：底盘是自卸车的基础骨架，也是整个车辆的重要组成部分。

它由轮胎、转向系统、传动系统等构成，能够支撑整车的负荷。

2.行驶系统：行驶系统由发动机、传动系统、差速器、减速器等组成。

发动机负责提供动力，传动系统负责将动力传递给驱动轮，差速器和减速器则起到转动力的调节和分配作用。

3.自卸系统：自卸系统是自卸车最核心的部分，它由液压系统、卸货箱体和倾卸机构组成。

液压系统负责控制倾卸机构的升降和倾斜，卸货箱体是装载货物的容器，倾卸机构则是实现卸载功能的重要部件。

二.自卸车的工作原理1.装载：自卸车在开始工作之前，首先将卸货箱体提升至与地面平行的高度，然后通过搬运设备将货物装入卸货箱体。

2.运输：装载完毕后，自卸车通过行驶系统将货物运输到目的地，这个过程中需要确保行驶平稳，避免货物倾倒或损坏。

3.卸载：到达目的地后，自卸车通过液压系统将卸货箱体抬起并倾斜，将货物自动卸载。

三.自卸车的分类1.侧卸自卸车：卸货箱体位于车辆侧部，可以在不倾斜整车的情况下将货物卸下。

适用于密闭装载的物料，如水泥、煤炭等。

2.后卸自卸车：卸货箱体位于车辆后部，通过倾斜整车后将货物倾倒出来。

适用于敞开装载的物料，如土石方、矿石等。

3.转斗自卸车：卸货箱体可以360度旋转，可以在任意位置进行卸载。

适用于需要精确卸载位置的工地，如高楼施工现场。

四.自卸车的使用要点1.载重控制：要根据自卸车的载重能力和道路条件合理安排货物的装载，以避免超载或负载不均导致的事故和车辆损坏。

2.行驶安全：在行驶过程中要注意驾驶技巧，保持车速稳定，避免急刹车或急转弯，确保货物不会发生倾斜或滑落。

3.维护保养：定期进行自卸车的维护保养，包括更换机油、检查液压系统、清洗卸货箱体等，以确保车辆的正常运行和使用寿命。

第四章、自卸车的结构及性能一、自卸车概述一般来讲，自卸车就是在目前的自卸车底盘上加装一套液压举升机构，利用本车发动机驱动液压举升机构，将车厢倾斜一定角度卸货；并依靠车厢自重使其复位的专用汽车。

二、自卸车的种类自卸车按其用途可分为两大类：一类属于非公路运输用的重型和超重型（额定载质量20吨以上）自卸车。

主要承担大型矿山、工程等运输任务，通常与挖掘机配套使用。

另一类属于公路运输用的轻、中、重型（额定载质量载2～20吨）普通自卸车。

主要承担砂石、泥土、煤炭等松散货物运输，通常与装载机配套使用。

某些自卸车是针对专门用途设计的又称为专用自卸车。

如：摆臂式自装卸汽车、自装卸垃圾车等等。

按运载货物倾斜方向分为：后倾式、侧倾式、三面倾式和底卸式；按车厢栏板结构分为：栏板一面开启式、栏板三面开启式和簸箕式（又称船式）自卸车；按举升机构型式分为：油缸直推式、连杆组合式(一般都是四连杆机构)。

各种自卸车外形图照片：矩形车厢8吨簸箕形车厢8吨轻型5吨自卸车三、自卸车的组成自卸车一般由自卸车底盘、车厢、液压举升机构、副车架、后栏板锁紧机构及挡泥板组成。

（一）自卸车底盘自卸车底盘就是车辆类别代码为“3”的汽车，目前国内外各大中、重型汽车底盘生产厂家都生产轻、中、重型自卸车底盘。

（二）车厢车厢是自卸车装载货物的装置。

自卸车车厢按结构形式分为：单开门、三开门、五开门、簸箕式。

a、单开门：只有后面厢板可以自动开闭。

b、三开门：左、右侧厢板可以开闭（当严重超载时，可以让货物从车厢两侧漏下），后面厢板可以自动开闭。

c、五开门：左、右侧厢板各分两块可以开闭，后面厢板可以自动开闭。

d、簸箕式：底板在后尾部向上翘起，主要用于运输矿石等大块货物。

（三）液压系统举升机构液压系统有两大类：一类是开式液压系统，即液压系统中有储油装置——油箱，另一类是闭式液压系统，即液压系统中没有另设储油装置——油箱，而是闭式液压系统原理图：1.油缸2.举升控制阀3.三通接头4.调压阀5.气控阀6.储气筒7.取力器控制阀8.齿轮泵总成9.取力器总成一般的举升液压系统都包括有：液压油箱、齿轮泵、液压阀（油路换向阀）、液压油缸（液压系统的执行元件）、取力器以及液压阀和取力器的控制装置。

一、液压倾卸机构(一)左右侧倾卸汽车倾卸机构：倾卸机构由取力器、油泵、二个(或三个)单作用多级伸缩式套简液压缸、操纵阀、液控系统、直推式举升机构等组成，通过锁接实现左右倾卸．(二)后侧倾卸汽车倾卸机构：倾卸机构由取力器、油泵、液压缸、操纵阀、液控系统组成而实现后倾卸。

(三)前顶缸后倾卸汽车倾卸机构。

(四)全密闭盖装置工作原理及机构图。

(五)全密闭盖装置使用说明。

二、工作原理与操纵方法(一)左右侧倾卸汽车液压倾卸系统工作原理及操作1、举升油缸2、油泵3、限高阀4、单向阀5、手控阀图一左右侧倾卸汽车液压系统原理图1、左右侧倾卸汽车液压系统操作说明1．打开欲倾卸侧货箱门并拔出对侧支腿销轴。

2．启动发动机，使气压达到系统所需工作压力(解放P≥0．6Ⅷa其它P≥0．8Ⅷa)3．踏下离合器踏板(10秒)4．打开电磁阀开权取力器开关)，把手动升降阀转到举升位置。

5．松开离合器踏板，液压泵开始工作，货厢开始侧倾，当货厢侧倾到设定高度，限高阀自动打开，这时货厢停止在最大举升高度(此步操作依不同变速箱配置在松离合踏板前有挂挡不挂挡之别)。

6．踏下离合器踏板(10秒)7. 关上电磁阀开关，油泵停止工作8．松开离合器踏板9．货物被卸下后，把手动升降阀转到降下的位置，货厢靠自重复位。

2、侧倾卸注意事项：1．重车禁止不开货厢门进行举升。

(造成整车翻车) ．2．禁止货厢两边都插连接转销。

(造成大箱和付车架及其它要件变形开焊)3．禁止没有关上电磁阀前转动手动升降阀。

(造成炸液压泵和炸液压管)4．禁止限高阀打开后不关停取力器，货厢还在抖动。

(造成把限限压泵和钢丝绳拉坏)5．当您的车已用三个月后请更新液压油，要因季节来选择合适的液压油。

6．举升时发动机，转速不能超过1100转。

(造成加大液压机件磨损使其寿命缩短)7．侧翻车无安全支架，请用户修车时自行支撑箱体，防止意外伤人。

8．需要打注黄油的部位都要按规定打注，液压缸球头销处等带有黄油嘴的磨合处。

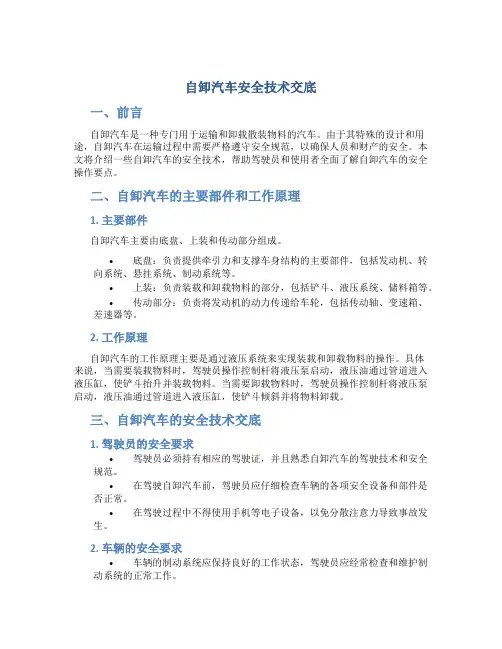

自卸汽车安全技术交底一、前言自卸汽车是一种专门用于运输和卸载散装物料的汽车。

由于其特殊的设计和用途，自卸汽车在运输过程中需要严格遵守安全规范，以确保人员和财产的安全。

本文将介绍一些自卸汽车的安全技术，帮助驾驶员和使用者全面了解自卸汽车的安全操作要点。

二、自卸汽车的主要部件和工作原理1. 主要部件自卸汽车主要由底盘、上装和传动部分组成。

•底盘：负责提供牵引力和支撑车身结构的主要部件，包括发动机、转向系统、悬挂系统、制动系统等。

•上装：负责装载和卸载物料的部分，包括铲斗、液压系统、储料箱等。

•传动部分：负责将发动机的动力传递给车轮，包括传动轴、变速箱、差速器等。

2. 工作原理自卸汽车的工作原理主要是通过液压系统来实现装载和卸载物料的操作。

具体来说，当需要装载物料时，驾驶员操作控制杆将液压泵启动，液压油通过管道进入液压缸，使铲斗抬升并装载物料。

当需要卸载物料时，驾驶员操作控制杆将液压泵启动，液压油通过管道进入液压缸，使铲斗倾斜并将物料卸载。

三、自卸汽车的安全技术交底1. 驾驶员的安全要求•驾驶员必须持有相应的驾驶证，并且熟悉自卸汽车的驾驶技术和安全规范。

•在驾驶自卸汽车前，驾驶员应仔细检查车辆的各项安全设备和部件是否正常。

•在驾驶过程中不得使用手机等电子设备，以免分散注意力导致事故发生。

2. 车辆的安全要求•车辆的制动系统应保持良好的工作状态，驾驶员应经常检查和维护制动系统的正常工作。

•车辆的悬挂系统应经常检查和维护，确保悬挂部件没有异常松动或损坏。

•车辆的转向系统应灵活可靠，驾驶员应及时调整转向系统的参数以保证行驶的安全性。

3. 液压系统的安全要求•液压系统的液压油应定期检查和更换，以确保系统的正常工作。

•液压系统的管道应保持完好的状态，没有泄漏或损坏。

驾驶员应定期检查和修复液压管道。

•液压系统的液压油压力应控制在合理范围内，以防止系统过载和泄漏。

4. 装载和卸载的安全要求•装载物料时，驾驶员应确保铲斗的稳定和合理装载量，避免超载导致车辆失去平衡。

三一自卸车知识点总结
1. 自卸车的类型
自卸车可以根据驱动方式、结构形式和卸载方式来分为不同的类型。

按照驱动方式划分，自卸车主要有前置式自卸车和后置式自卸车；按照结构形式不同，自卸车可以分为单桥自
卸车、双桥自卸车和多桥自卸车；按照卸载方式来划分，自卸车又可以分为侧翻自卸车、
后翻自卸车和底倒式自卸车等。

2. 自卸车的结构组成
一辆自卸车通常由底盘、液压系统、车厢、卸料装置、动力系统、驾驶室等部件组成。

其中，液压系统是实现自卸功能的核心，它通过液压系统将压力传递到卸料装置，实现卸
载物料的目的。

3. 自卸车的工作原理
自卸车通过液压系统将发动机的动力转化为液压能，由液压缸驱动卸料装置实现卸载，
整个卸料过程受液压控制，这种工作原理使得自卸车具有较高的卸载效率和卸载稳定性。

4. 自卸车的使用注意事项
在使用自卸车时，需要严格按照操作规程进行，确保车辆和工作人员的安全。

另外，自
卸车在行驶时需要遵守交通规则，保持车辆稳定，避免造成交通事故。

5. 自卸车的维护保养
自卸车的长期稳定运行离不开对车辆的定期维护保养，包括发动机、液压系统、制动系统、悬挂系统、轮胎等的维护保养工作。

总的来说，三一自卸车作为一种重要的散装货物运输工具，具有一定的技术含量和操作要求。

对于使用者来说，了解自卸车的类型、结构组成、工作原理、使用注意事项和维护保
养等知识点，将有助于更好地操作和维护自卸车，确保其安全运行，提高工作效率。

一、自卸车的基本结构自卸汽车主要由底盘、液压倾卸机构、车厢、副车架和附件构成。

其中：液压倾卸机构包括齿轮泵、举升阀、管路、举升机构、限位机构等，车厢包括前板、侧板、底板、尾门和尾门开关机构（厢式），副车架是由纵梁、横梁、举升转轴和与主车架的连接装置等焊接而成，附件有安全撑杆、限位装置和平衡支架等。

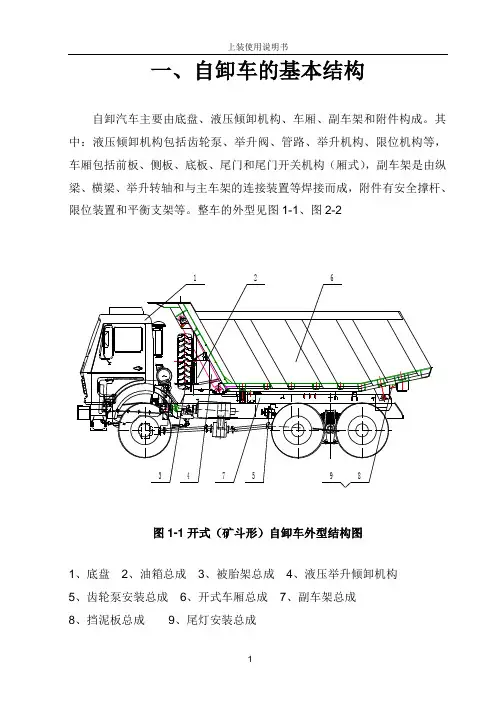

整车的外型见图1-1、图2-2图1-1开式（矿斗形）自卸车外型结构图1、底盘2、油箱总成3、被胎架总成4、液压举升倾卸机构5、齿轮泵安装总成6、开式车厢总成7、副车架总成8、挡泥板总成9、尾灯安装总成图1-2厢式自卸车外型机构图1、底盘2、油箱总成3、备胎架总成4、液压举升倾卸机构5、齿轮泵安装总成6、厢式车厢总成7、副车架总成8、挡泥板总成9、尾灯安装总成10、卡锁总成（尾门开关机构）图1-3沙罐车外形机构图1、底盘2、油箱总成3、备胎架总成4、液压举升倾卸机构5、齿轮泵安装总成6、侧防护栏7、副车架总成8、沙罐车车厢总成9、挡泥板总成10、后保险杠总成（一）气控液压倾卸机构1、概述液压倾卸机构主要由气控操纵阀、取力器、齿轮泵传动轴、齿轮泵、气控举升阀、液压缸、油压油箱、液压管路、限位阀等部件构成。

发动机的动力由变速器上的取力器输出、经传动轴驱动齿轮泵，液压油经齿轮泵压入液压缸，从而推动液压缸活塞举升车厢。

在液压油的作用下液压缸活塞会不断上升，当液压系统限位回油时，活塞不再继续上升，此时车厢即处于最大举升角度状态。

其工作原理见图1、图2。

2、液压倾卸机构的主要部件2.1取力器图1 液压举升系统工作示意图图2 气控液压举升机构工作原理图图3 沙罐车气控液压举升机构工作原理图取力器是汽车动力输出装置，可将汽车发动机的部分功率取出，由变速器输出动力，通过传动轴将力传给齿轮泵。

不同的底盘采用的取力器型号不同，请参照相应车型的整车《使用说明书》。

2.2 齿轮泵齿轮泵采用的是中高压齿轮泵，是液压举升系统的动力机构，它将取力器传来的机械能转变为液体的压力动能。
