化工制图复习题一、名词解释1．三视图：在三个相互垂直的投影面组成的三投影面体系中，我们得到了主视图（正立投影面）、俯视图（水平投影面）、左视图（侧立投影面）这三个视图。
2、基本视图：机件向基本投影面投影所得到的视图。
3、轴测图：将物体连同其直角坐标系沿不平行于任一坐标平面的方向，用平行投影法将其投射到单一投影面上所得到的图形。
4、斜视图：将零件向不平行于任何基本投射面的辅助投影面投射所得的视图。
5、局部视图：将零件的某一部分向基本投影面投射所得到的视图。
6、化工工艺图：以化工工艺人员为主导，根据所要生产的化工产品及其有关技术数据和资料，设计并绘制的反映工艺流程的图样。
7、剖视图：用剖切面将机件剖开，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形。
8、方案流程图：用图示的方法，把化工工艺流程和所需的全部设备、机器、管道、阀门、管件和仪表表示出来的图样。
9、物料流程图：图形和表格相结合的形式来反映设计计算某些结果的图样。
10、管道布置图：指表达机器设备间管道连接和空间走向、主要管道配件及仪表控制点等安装位置的图样。
11、化工设备图：是指在化工设备制造过程中所依照的图样。
12、螺纹：指在圆柱或圆锥表面上，沿螺旋线形成的具有特定断面形状的连续凸起和沟槽。
13、截交线：截平面与立体表面的交线。
14、尺寸公差：允许的尺寸变动量。
15、尺寸基准：用来确定生产对象上几何要素间的几何关系所依据的点、线、面。
16、过渡线：两个非圆角表面相交处一般均做成圆角过渡，所以两表面的交线标的不明显，这种交线称为过渡线。
17、粗糙度：指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。

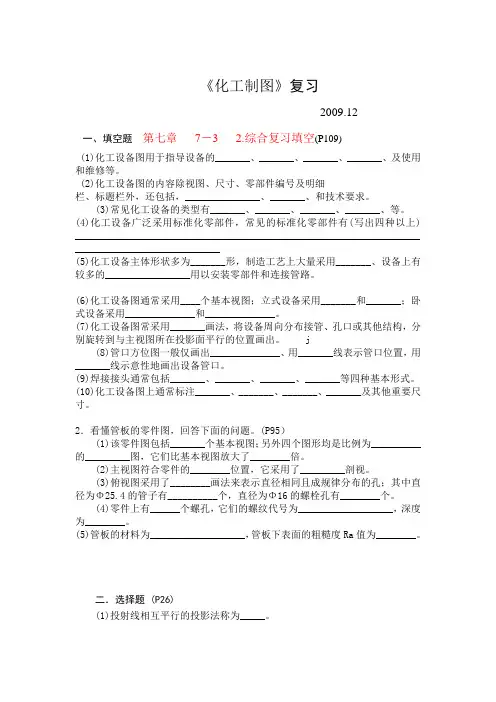

二、填空题1、_《技术制图》是工程界重要的技术基础标准，是绘制和阅读机械图样的准则和依据。
2、图样被称为“工程界的语言”。
3、图样的绘制一般有两种方法：手工绘图和计算机绘图。
4、手工绘图包括：尺规作图和徒手绘图。
5、尺规作图中常用的绘图工具和用品：绘图板、丁字尺、三角板、圆规、铅笔。
