USB网卡测试报告

市科技有限公司1. Result of electrical test 电气测试结果2.Mating&Unmating Force 插入拔出力(N)3.Visual Inspection 外观检验23.424.623.324.223.519.318.920.419.718.916.117.516.317.615.913.714.913.312.213.3Approval 核准：翟刚强Checked 审核：杨继标 王贻平Producer 制作：刘伟■ PASS 合格 □ NG 不合格Initial （始）2. No appearance defectsOKFinial （终）Note 备注Insertion Force Withdrawal Force JudgementOKResultJudgement 1. Dimension: OKJudgement 综合判定Test Requirement 测 试 要 求1. Insertion and withdrawal speed : 500cycles/hour. 插拔速度200次/小时；2. Automatic cycling : 8000 cycles at 500 ±50 cycles per hour, Insertion force:35N {3.5kgf} maximum Withdrawal force:10N {1.0kgf} minimum ,自动插拔次数8000次，插入力35N {3.5kgf}最大，拔出力10N {1.0kgf} 最小3. After test 8000 cycles ,DC 300V/10ms, conduction risistance: 3Ω max. insulation risistance: 10M Ω min. 测试8000次后，DC 电压300V/10ms, 导通阻抗≦3Ω，绝缘阻抗≧10M Ω;OK 4#OK Initial （始）Final （终）Durability Insertion and Withdrawal Test耐 久 性 插 拔 力测 试 报 告Sample name 样品名称Supplier 供应商名称/Test date 测试日期Sample Q'ty 样品数量Part/No.产品料号Test machine 测试设备温度：28℃/湿度：75%Sample No.样品编号Test result description 结果描述Test Item 测试项目Durability Insertion / Withdrawal Force Test 耐 久 性 插 拔 力 測 試Result of measurement 测 试 结 果5PCS /2015-1-15Full-automatic Insertion and Withdrawal test machine插拔力全自动试验机 DJS-GU-358Full-automatic integrative conduction test machine LX-750全自动导通综合测试机LX-750Test environment测试环境Drawing NO.工程图号USB2.0 BF CONN.1#OK 2#OK 5#OKDC 300V/0.01s CR ≦3Ω IR ≧10M Ω Swing 30°Match condition 符合条件Match condition 符合条件Match condition 符合条件Match condition 符合条件Match condition 符合条件Judgement 判定3# NO.报告编号：DJS-LQC-20150115A016表单编号：DJS-QR-045。

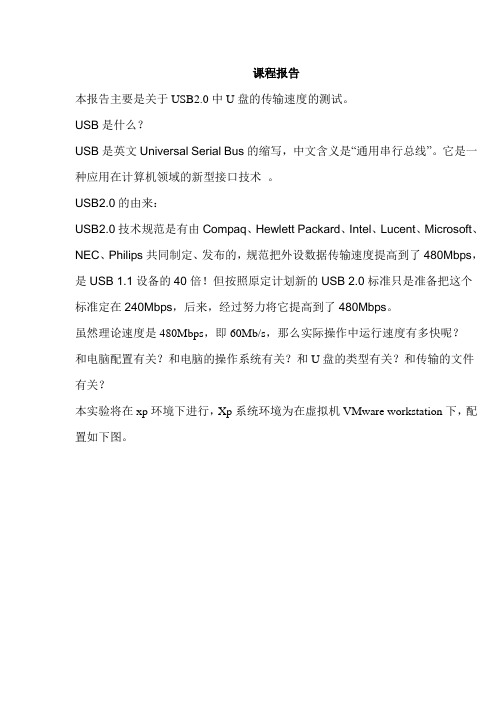

课程报告本报告主要是关于USB2.0中U盘的传输速度的测试。

USB是什么？USB是英文Universal Serial Bus的缩写，中文含义是“通用串行总线”。

它是一种应用在计算机领域的新型接口技术。

USB2.0的由来：USB2.0技术规范是有由Compaq、Hewlett Packard、Intel、Lucent、Microsoft、NEC、Philips共同制定、发布的，规范把外设数据传输速度提高到了480Mbps，是USB 1.1设备的40倍！但按照原定计划新的USB 2.0标准只是准备把这个标准定在240Mbps，后来，经过努力将它提高到了480Mbps。

虽然理论速度是480Mbps，即60Mb/s，那么实际操作中运行速度有多快呢？和电脑配置有关？和电脑的操作系统有关？和U盘的类型有关？和传输的文件有关？本实验将在xp环境下进行，Xp系统环境为在虚拟机VMware workstation下，配置如下图。

在xp环境下使用软件EasySPEED，该软件在win7下不能运行。

用于显示U盘详细信息的软件是CheckUDisk，使用的第一个U盘是PNY的4G 大小的迷你U盘，在xp下，使用CheckUDisk得到的详细信息如图。

为保证测试速度不受影响，该U盘已经被清空。

在XP下，启动EasySPEED，点击查找，插进的U盘此时显示在软件里了，如图首先测试读取速度。

块尺寸先选择64k的，长度也先选1024KB的，点击读取那的“测试（R）”，和“写入”的测试（R）得到结果如下参数不变，重新点击“测试（R）”，得到结果如图参数虽然没有变，但是结果是变了些的，多次试验，也是这样，读写速度都有变化。

但是相差不会太大。

块大小不变，还是64k，改变长度为10M，结果如图同样，不改变参数的情况下，重新按测试，读写速度还是有些变化的。

块大小还是64k，将长度增加到128M下面是多次测试的结果：块大小读取速度KByte/s写入速度KByte/s长度0~~1M 0~~10M 0~32M 0~64M 0~128M 0~256M1k162.62152.74 165.33161.06162.52161.32 165.25161.30128k6564.10 3121.95 7447.274927.827710.125203.757840.175289.437906.385370.487928.625413.74512k7314.29 3282.05 7710.844963.657768.615229.497840.175356.447906.385366.967921.195415.531M8192.00 3282.05 7993.754855.387854.275256.347898.765384.167913.545411.95 7880.245290.812M8192.00 3121.95 7798.935002.447854.275269.017884.505490.167913.545454.297936.305405.034M7314.29 3271.57 7901.235041.857824.265309.147898.765377.537884.035411.957913.785420.684k596.04 504.19 650.16588.81645.67599.02547.85519.16556.98524.19589.11547.2616k1984.50 1490.54 2520.932184.302618.091982.22504.192227.452018.482099.232068.202135.872058.5764k5953.49 2976.74 6754.624963.657599.265404.596990.514993.227423.655174.986618.295171.72块大小读取时间/s写入时间/s长度0~~1M 0~~10M 0~32M 0~64M 0~128M 0~256M1k0:6:2970:6:704 1：1:9371:3:578 3:21:6093:23:125 6:36:5946:46:297128k0:0:156 0:0:328 0:1:3750:2:7800:4:2500:6:297 0:8:3590:12:3900:16:5780:24:4060:33:630:48:422512k0:0:140 0:0:312 0:1:3280:2:6300:4:2180:6:2660:8:3590:12:2350:16:5780:24:4220:33:940:48:4061M0:0:125 0:0:312 0:1:2810:2:1090:4:1720:6:2340:8:2970:12:1720:16:5630:24:2190:33:2660:49:5472M0:0:125 0:0:328 0:1:3130:2:470:4:1720:6:219 0:8:3120:11:9370:16:5630:24:310:33:310:48:5004M0:0:140 0:0:313 0:1:2960:2:310:4:1880:6:1720:8:2970:12:1870:16:6250:24:2190:33:1250:48:3604k0:1:718 0:2:31 0:15:7500:17:3910:50:7500:54:7031:59:6252:6:2353:55:3284:10:477:24:9847:59:1616k0:0:516 0:0:687 0:4:620:4:6880:12:5160:16:5310:29:4220:32:4681:2:4381:3:3752:2:7342:7:34364k0:0:172 0:0:344 0:1:5160:2:630:4:3120:6:630:9:3750:13:1250:17:6560:25:3280:39:6090:25:344绘制成表格如下做好表格以后，才知道自己数据选择上有点问题，主要是块大小那里，我是从1k开始做起的，然后直接跳跃到128k，现在看来，应该做一个4k，16k，64k 下的，不过这几个数据也是挺有难度的，测试一个可能就要一个小时的时间了，所以在块大小为1k的时候，长度为128M和256M下并没有测试，因为需要比较长的时间。

笔记本ExpressCard转USB3.0短卡测试报告为了测试USB3.0 express card的读写速度，我们使用CrystalDiskMark专业测速软件以及在WIN7下实际COPY超大文件来做实测。

为了保证实测的结果与真实情况一致，我们特意选择了一台配置很低的电脑来，但即便如此，测试出来的数据也已比USB2.0的速度有了非常大的提升。

希捷80G 7200转IDE接口硬盘；我们测试用的电脑基本配置为：Inter Pentium 4 2.93GHz的CPU；512MB金士顿DDR667内存；Win7旗舰版操作系统；CrystalDiskMark测试所得的速度以上软件得到的数据当然只能做参考用，我们在看看这个配置很低的电脑上拷贝17G的高清变形金刚电影文件会有什么表现。

从上图可以看到，一开始时速度只有50多MB每秒，几十秒后，达到80多MB每秒，已经是快要达到7200转硬盘的极限成绩了。

这时您可以会问，这是USB3.0短卡的测试速度，那USB2.0的速度是什么样呢？为了对比，我们用USB2.0卡做了同样的测试，相关结果如下：我们在看看USB2.0 1G的U盘在这个配置下跑出来的速度软件测试数值大约是USB3.0的十分之一，接近理论数值。

实际拷贝文件的速度也在12MB/S以下，最后还掉到了2.43MB/S左右。

相比起USB3.0的差距还是非常大的了。

从上面的对比测试中可以看到，USB3.0短卡的优秀性能得到了良好的表现，相信，聪明的你，一定会做出自己最明智的选择的！如果你对这款：笔记本ExpressCard转USB3.0短卡有兴趣，请按如下方式联系：公司名称：深圳市乐扩科技有限公司产品名称：笔记本ExpressCard转USB3.0短卡联系电话：400-689-0508 0755-8885-1458销售网站：我爱买电脑配件批发网官方网址：/。

扩展坞功能质检报告
本次扩展坞功能质检报告旨在评估该产品在各项功能上的表现，包括连接性、数据传输速率、支持设备等方面的表现。

首先，我们测试了该扩展坞的连接性。

通过将扩展坞连接到不同类型的设备，如笔记本电脑、手机和平板电脑，我们测试了它们之间的连接是否稳定。

结果显示，在各种设备上连接均非常稳定，没有出现任何断开连接的情况。

其次，我们测试了该扩展坞的数据传输速率。

我们使用了多种不同类型的文件进行测试，包括文字文件、图像文件和视频文件。

我们将它们从一个设备传输到另一个设备，并记录了传输的时间。

结果显示，传输速率非常快，完全符合市场上其他同类产品的标准。

最后，我们测试了该扩展坞的支持设备情况。

我们测试了该扩展坞与各种不同类型的设备的兼容性，如笔记本电脑、手机和平板电脑等。

结果显示，在不同设备上，该扩展坞的兼容性非常好，能够支持多种不同类型的设备连接使用。

总体而言，该扩展坞在连接性、数据传输速率和支持设备方面表现良好，完全符合市场标准，是一款值得购买的优秀产品。

- 1 -。

USB接口指标测试指导书1、USB接口指标描述为了顺应市场的要求，目前的产品大部分都出的是USB2.0的接口，而且我们产品都是作为HOST端，USB2.0一共提供3种速率，如下表。

数据速率上升时间Low Speed 1.5Mbps 75~300ns Full Speed 12Mbps 4~20ns High Speed 480Mbps >500ps 当我们的设备是作为HOST端是，数据方向是Down Stream，其关注的指标有：1、信号质量1)眼图测试(Eye-Diagram testing) 2)信号速率(Signal Rate) 3)包结尾宽度(End of Packet Width) 4)JK抖动(JK jitter) 5)KJ抖动(KJ jitter) 6)连续抖动(Consecutive jitter) 7)单调性测试(Monotonic test (for HS)) 8)上升与下降时间(Rise and Fall times) 2、Droop(电压跌落) 3、Chirp (Shake Hands) 2、USB接口指标测试方法（1）信号质量测试由于我们的设备都是作为HOST端，在这里只介绍HOST端的接口指标测试方法。

1)USB High Speed信号质量测试方法信号质量测试方法a)连接好被测设备(DUT)、测试夹具和示波器，具体的连接示意图如图1所示。

图 1 High Speed 信号质量测试连接示意图信号质量测试连接示意图b) DUT 上电，启动USB 测试包，发送测试命令，使USB 端口能够发送出测试码流，具体的码流波形如图具体的码流波形如图 2所示。

所示。

图 2 High Speed 信号质量测试波形信号质量测试波形c) 运行示波器上的USB 测试软件，在Analyze 菜单中选择USB2.0 Test 启动后的界面如图面如图 3所示。

在软件的Measurements 菜单中选择Select ，然后选择High Speed ，选择测试项，在这里可以点击Select All ，将信号质量的测试项全部选上。

面向普通使用者的不完全测试报告（一）台湾无线城IDU-2850UG-U8无线网卡测试AnyWlan论坛ID：自由度题记：接触无线网卡的时间不长，使用台湾无线城的产品更是第一次。

能够参加这样一次活动，除了自己兴趣驱使下的无知者无畏般的勇气外，更是承蒙了台湾无线城想做成一点事的诚意和魄力。

活动之初就曾听到一种担心的声音，对参加者的资格未作严格筛选可能导致活动水平不高，可是那又能怎样？论坛的确需要高手，但真正支撑这个产业的，却是普通使用者甚至是菜鸟。

就像一场相声大会，真正懂相声的并不是太多，大多数买票的其实仅仅是爱听而已。

上述废话实际上是对标题的诠释。

鉴于测试者的水平，这份报告只能说是面向普通使用者的，并且肯定是不完整的，但是绝对真实。

真实对于读者来说意义是不言自明的；对于一个负责的厂家来说应该也是希望看到的。

举办这样的活动，厂家一定也想了解自己的产品在普通消费者手中的真实使用情况，而不仅仅是赞美的声音。

有感于大多数普通使用者选择网卡时的困惑，履行自己参加活动所做的承诺，以及在这个过程中学到东西丰富自己，就是我尽己所能完成这篇东西的最终想法。

至于有关比赛的一点点幻想，在看了那么多高手的报告之后，恐怕已成奢望。

1、测试设备：1.1待测设备：台湾无线城IDU-2850UG-U8无线网卡。

以下是本次测试收到的网卡开箱图：台湾无线城9dBi室内全向天线。

天线和网卡是互相依存的，因此本次测试也同时顺带引入了天线的测试。

以下是本次测试的天线：1.2 对比设备：大陆版卡皇Gsky-link GS-27USB某黑色无LOGO网卡（简称黑卡）卡皇标配5DB天线卡王U8标配2DB天线以下是本次测试网络设备集体照：1.3 辅助设备：联想开天M6200（双屏）：采用双屏便于同时观察信号强度、连接质量以及实际上网情况：联想ThinkCentre M8000t：采用第二台台式机以便测试网卡在两台电脑之间的实际传输性能：2、测试环境：测试地点在广州某13层写字楼内3、测试软件：REALTEK RTL8187 Wireless LAN Utility 500, 1510, 1203, 2007WirelessMon 2.0BWMeter 5.1.0NetTransport 2.87.4804、测试目的：IDU-2850UG-U8网卡是台湾无线城原有卡王IDU-2850UG-8G功放升级为双功放电路的版本，功率由原来的500MW升级到800MW。

USB 3.0实测评鉴与报告：快速领略问题症结与解决方案不行否认地，USB技术已然成为链接个人电脑/手机与外部设备的规范标准。

为了满足不断成长的数据带宽传输速度与需求，USB-IF在2008年正式公布了USB 3.0的技术规格，同时也带来新的设计/测试的挑战；在经过4年时光的市场探究与技术磨合，越来越多支持USB3.0产品上市，大家都期许能有更高速、更节能的USB产品。

而为了达成这项技术规格的质量稳定与效能保障，从促进规范的标准化入手，建立一套完整的测试解决计划肯定是各家厂商在验证或推出USB 3.0应用产品的必经之路。

因此，百佳泰特殊针对在实际验证USB 3.0兼容性测试时，比较常碰到的问题跟分析做一些共享，希翼可以提供厂商在开发产品时一个参考准则。

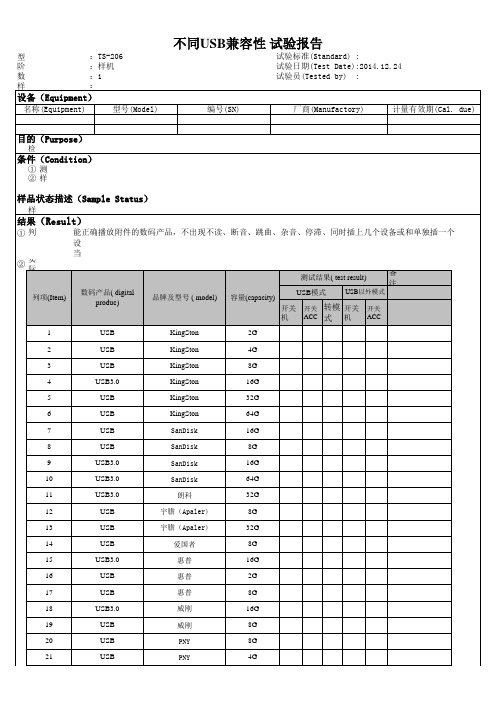

USB 3.0的兼容性测试主要分为两个类别，装置端（device）与主机端（host）。

在装置端的部分，必需通过「互操作性测试」（xHCI Interoperability test）的检验，其主要是针对全部USB 3.0的产品架构所作的装置互操作性测试，让各种USB 3.0产品能与其他装置有效地互通并协同运作，不会由于软、硬件版本的不同而失效。

在主机端部分，除了作互操作性测试外，还得举行另一项名为「向后兼容测试」（xHCI Backwards compatibility test）的验证，其测试标的除了囫囵USB产品架构外，xHCI controller还必需与现不同的USB产品（known good device）作测试，以确保不同的USB产品在这个主机端上能够正常的运作。

我们可以发觉，USB 3.0的推出除了代表速度与效能的技术提升外，为了确保与前代技术与装置的兼容性，类似的互操作性与向后兼容测试势必十分重要，才干让原本的USB技术维持零落差的技术条件与用法情境。

与USB 2.0测试不同的是，某些测试上的问题肇因是单单发生在USB 3.0测试当中，这也意味着即使USB 2.0已高普及化，但在实际验证USB 3.0时还是会碰到许多新的难题，值得厂商与我们去一一克服和疑难解答。

USB2.0—HOST/SYSTEM测试方案参考资料：1．USB Spec2.02．Intel ICH4 USB Electrical Test Method（APAC Lab Workshop Q1/2002 ) 3．USBIF Full and Low Speed Compliance Test Procedure Rev。

1.0rc2 4．USBIF High-speed Electrical Test Toolkit Setup Instruction Rev.1.01 5．USBIF Host High-speed Electrical Test Procedure Rev.1.06．Tektronix USB2。

0 Compliance Test Fixture7．Tektronix USB Measurements Package说明：1.本测试方案适用于USB2。

0 HOST/SYSTEM级测试，包括主板；2.进行USB测试，所使用的连接电缆线规格：信号线：28 AWG；电源线：22或24AWG；本测试全部采用此种规格电缆线测试。

目录：一、信号质量测试1.高速信号质量测试2.全速信号质量测试3.低速信号质量测试二、Drop、Droop测试1.Drop测试2.Droop测试三、TDR测试一、信号质量测试1．高速信号质量测试1.1目的验证高速传输时,信号的质量；1.2标准通过高速传输眼图测试；1.3器材示波器：Tek 7404（加载软件：Tek USB2.0 Test Package）;差分探头：Tek P7330×1个；夹具:Tek USB2。

0 Test Fixture(SQIDD板);测试软件:USBHSET.EXE （从USBIF网站下载、升级）；USB电缆线：1米×1根；1.4步骤(1)连接如下，差分探头与夹具暂不连接：(2)设置夹具上开关S6在Init位置，通电;(3)被测设备(Host Under Test)预安装要求：•安装Win2000操作系统;•安装芯片组、ICH4驱动程序；•安装测试软件USBHSET.EXE；(4)设置示波器：•按示波器面板按键“default setup”，将示波器置于出厂设置;•进入菜单File--—Run Application，运行程序USB2。

电脑配置及环境：2.WIN XP系统3.ATI 显卡4.2G内存5.测试设备：Lucidport USB300主控2.5寸及3.5存移动硬盘6.线材：国产线材USB3.0测试报告1.华硕M2N-X主板（Gen 1Expless）UrgentNEC3.0CHIP M2N-X2.5寸Lucidpot chip3.5寸Lucidpot chip• 台式实际Copy2.5寸HITACHI （日立）5400转250GB高清电影34.8Ga. USB3.0软件测试平均速度：平均速度：53M/sB3.0接口用时：13分53秒，计算平均速度：51.55M/sU 3.5寸SEAGATE （希捷）7200转250GBA USB3.0软件测试平均速度：102M/sB USB3.0接口用时：5分55秒，计算平均速度：100.38M/s r gent • a高清电影34.8GbA B••••••••笔记本USB3.0测试报告电脑配置及环境：1.Lenovo X200（Gen 1Expless）2.WIN XP系统3.2G内存4.测试设备：Lucidport USB300主控2.5寸及3.5存移动硬盘5.线材：国产线材UrgentNEC3.0CHIP X2002.5寸Lucidpot chip3.5寸Lucidpot chipUSB3.0笔记本测试报告• 高清电影34.8G2.5寸HITACHI （日立）5400转250GB a. USB3.0软件测试速度 ：52M/sB3.0接口用时：13分28秒，计算平均速度：44.3M/s r a 高清电影34.8G 3.5寸SEAGATE （希捷）7200转250GB A USB3.0软件测试速度 ：68M/s B USB3.0接口用时：13分18秒，计算平均速度：44.65M/s gent •••• bU A B兴发电子科技有专业的FAE 专业提供Renesas USB3.0控制器。
