烟气在线监测系统主要检测原理分析

烟气 反射镜
光谱仪 光源
傅利叶变换红外光谱测量与分析原理
FTIR原理
当采样气体进入检测室时，红外 光束中一些特定波长的光被被测气体分子吸收，而 吸收强度取决于分子中原子间的化学键的作用力， 被吸收的光线的波长（或频率）对每种气体来说都 是唯一的，FTIR 分析仪用其特有的分析方法来检测 比较这些特征光的光谱图，计算出每种气体的浓度。 基于FTIR光谱技术原理的分析仪能够同时测量上百 种化合物，极快的响应时间并且交叉干扰比NDIR分 析少。FTIR的最大特点是不需要对照参考物质频繁 地校准分析仪
（应用：SO2吸收7300nm、NO吸收5300nm的红外光； SO2吸收280—320nm、NO吸收195—225nm的紫外光）
非分散红外光测量与分析原理
样气以恒定的流量注入检测室，当红外线穿过检测室时，样气吸 收一定的红外线能量，穿过参比室和检测室后的红外线的光强度产生 差值，通过检测器将光强度差值转换成电信号，最后计算出样气中待
皮托管——差压流量计
• 原理简介 S型皮托管是由两根相同的金属管并联组成。测量 端有方向相反的两个开口，测量时，面向气流的 开口测的压力为全压，背向气流的开口测的压力 为静压，用压力差转化成流速
几个问题
堵塞——需要定时反吹 磨损腐蚀——定期更换，一般周期3年 烟道截面积和流场的稳定性很重要
热式流量计
效率。
CEMS的主要测量参数
污染物主要有：二氧化硫（SO2）、氮氧化物（NOX）、颗粒物（烟尘） 烟气参数主要有：氧含量（O2）、烟气流速（流量）、烟气湿度、温度和压力等。 其他参数：CO、CO2、HCL、HF、H2S等。
CEMS组成框图
颗粒物监测子系统 气态污染物监测子系统 烟气排放参数监测子系统 数据处理子系统 通讯子系统

烟气在线监测系统工作原理解析1. 引言烟气在线监测系统是一种用于监测和评估工业粉尘和烟气排放是否符合环保标准的关键设备。

本文将对烟气在线监测系统的工作原理进行详细解析，以帮助读者对其原理和功能有更全面的理解。

2. 工作原理烟气在线监测系统主要由以下四个部分组成：采样系统、传感器、信号处理器和数据显示与分析模块。

2.1 采样系统采样系统是整个烟气在线监测系统的起始点，主要负责从排放源中提取烟气样本。

采样系统通常包括取样头和输送管道。

取样头通常位于烟气排放口，并且采用合适的尺寸和形状以确保准确采集烟气样本。

输送管道将采集到的烟气样本输送到后续的处理环节。

2.2 传感器传感器是烟气在线监测系统的核心部件，用于检测并测量烟气中的各种污染物。

传感器可以基于不同的原理工作，例如光学传感器、化学传感器和电化学传感器等。

这些传感器可以检测诸如颗粒物、氮氧化物、二氧化硫和挥发性有机化合物等废气污染物，从而提供准确的监测数据。

2.3 信号处理器传感器测量到的数据需要经过信号处理器进行处理和转换，以便最终得到可视化的结果。

信号处理器负责将传感器输出的模拟信号转换为数字信号，并进行数据处理、滤波和校正等操作。

信号处理器还负责数据的存储和传输，以供后续的数据分析和评估使用。

2.4 数据显示与分析模块数据显示与分析模块是烟气在线监测系统的最终输出部分。

它通常由显示屏和数据处理软件组成。

显示屏将监测结果以直观的方式展示给用户，例如数值、曲线图和报警信息等。

数据处理软件则可以对监测数据进行进一步的分析和评估，例如生成报表、趋势分析和异常检测等。

3.观点和理解烟气在线监测系统作为环保领域的重要工具，对于工业排放的控制和改善起到了至关重要的作用。

通过实时监测烟气排放，可以帮助企业确保其生产过程符合环保标准，减少环境污染的风险。

烟气在线监测系统的数据也为政府监管部门提供了重要的依据，以评估和监督企业的环保工作。

烟气在线监测系统还具有检测和预警的功能，能够及时发现和报警可能存在的异常情况，及时采取措施进行处理，以避免事故发生。

烟气在线监测系统摘要：烟气在线监测系统是一种用于检测和监控工业设备排放的烟气排放的技术。

它通过传感器和监测设备实时地监测烟气的成分和浓度，并提供相关数据和报告。

本文将探讨烟气在线监测系统的工作原理、应用领域以及优势。

引言：随着工业化的发展，工业设备的排放问题日益引起人们关注。

烟气是工业排放的主要组成部分之一，其中含有大量的污染物和有害物质。

为了确保环境的安全和人民的健康，烟气在线监测系统应运而生。

烟气在线监测系统通过实时监测烟气成分和浓度，可以帮助企业及时了解和控制排放情况，遵守环保法规，减少环境污染。

工作原理：烟气在线监测系统主要由传感器、监测设备和数据分析软件组成。

传感器负责检测烟气的成分和浓度，包括二氧化硫、氮氧化物、颗粒物等。

监测设备将传感器得到的数据进行处理和分析，然后通过数据分析软件将结果显示出来。

整个过程实时、准确地监测烟气排放情况，帮助企业及时调整设备运行状态，减少污染物排放。

应用领域：烟气在线监测系统广泛应用于各个领域，特别是对于需要监测烟气排放的企业来说，更是必不可少的设备。

比如：电厂、水泥厂、钢铁厂等工业企业，以及石油化工、矿山等行业。

这些企业在生产过程中产生大量的烟气，如果排放过量或者含有严重的污染物，将对环境造成严重的危害。

通过使用烟气在线监测系统，这些企业可以及时监测和控制烟气的排放，保护环境和人民的健康。

优势：烟气在线监测系统相比传统的监测方法具有以下优势：1. 实时监测：传统的烟气监测方法需要定期采样和实验室分析，这样往往不能及时地获得监测结果。

而烟气在线监测系统可以实时地监测烟气的成分和浓度，帮助企业及时调整设备运行状态，减少排放。

2. 精准度高：烟气在线监测系统采用先进的传感器技术，可以准确地检测烟气的成分和浓度。

传感器的精度高，且不受人为因素的干扰，保证了监测结果的准确性。

3. 节约成本：烟气在线监测系统可以自动监测烟气排放情况，减少人工采样和实验室分析的工作量。

烟气在线监测系统工作原理烟气在线监测系统是一种用于检测和监测烟气中的污染物的技术装置，它的工作原理是通过一系列的传感器和仪器设备来实时采集、监测和分析烟气中的污染物浓度和成分，从而评估和控制烟气的排放质量。

烟气在线监测系统需要安装在烟气排放源附近。

它通常由传感器、采样系统、数据处理模块和显示设备组成。

传感器是烟气在线监测系统的核心部件之一，它可以感知和测量烟气中的各种污染物，如二氧化硫、氮氧化物、颗粒物等。

这些传感器可以根据不同的污染物特性，采用不同的测量原理和技术来进行监测。

例如，二氧化硫可以通过紫外光吸收法进行测量，氮氧化物可以通过化学吸收法或电化学法进行测量，颗粒物可以通过光散射法或电子激发法进行测量。

采样系统是用于采集烟气样品的装置，它可以从烟气排放源中抽取一定量的烟气样品，并将其送入传感器进行分析。

采样系统通常由采样探头、气体管道和气体泵等组成。

采样探头可以根据需要选择合适的位置和方式进行安装，以确保采样的代表性和准确性。

数据处理模块是烟气在线监测系统的核心处理单元，它负责接收、处理和分析传感器采集到的烟气数据，并根据预设的监测指标和标准，评估烟气的排放质量。

数据处理模块通常由微处理器、存储器和算法等组成，它可以实时监测和显示烟气的污染物浓度、排放速率等信息，并进行数据记录和报警处理。

显示设备是用于显示监测结果和操作控制的装置，它通常由液晶显示屏、按键和指示灯等组成。

显示设备可以实时显示烟气的污染物浓度、报警信息和操作状态，用户可以通过按键进行设置和调整。

烟气在线监测系统的工作原理是通过传感器感知和测量烟气中的污染物，采样系统采集烟气样品，数据处理模块对采集的数据进行处理和分析，显示设备显示监测结果和操作控制。

通过这一系列的工作过程，烟气在线监测系统可以实时监测和评估烟气的排放质量，为环境保护和污染治理提供重要的依据和参考。

烟气在线监测系统是一种用于检测和监测烟气中污染物的技术装置，它通过传感器、采样系统、数据处理模块和显示设备等部件，实时采集、监测和分析烟气中的污染物浓度和成分，从而评估和控制烟气的排放质量。

环保CEMS烟气在线监测系统日常运维指南烟气在线监测系统也就是固定污染源烟气连续排放的污染物浓度连续自动监测设备。

监测数据实时反应生产情况,为生产运行人员操作设备提供依据，也为环保部门提供排放监测信息。

同时CEMS数据也是国家排污费税收取以及相关环保处分的一个重要依据，因此CEMS的运行稳定性至关重要。

一、CEMS系统的运行原理烟气在线监测系统（CEMS）是许多大型工厂正常运行和环保数据监测传输的重要在线监测系统，主要应用在火力发电、供热锅炉、水泥建材和金属冶炼等行业。

CEMS主要由烟气成分分析单元，烟尘浓度监测单元，流量监测单元，数据采集、处理及控制单元组成。

主要监测参数为S02、NOx.02以及烟气流速、温度、压力、湿度、粉尘浓度等。

其运行原理是通过加热抽取法（抽取冷凝法）将烟道中气体取出并输送到预处理单元，预处理单元将烟道中的气体经预处理后送入分析仪表。

通过在线气体分析仪表（烟气分析仪）对烟气中多种污染物开展连续监测，将测量数据显示在仪表上，最后通过环保数采仪或VPN将监测数据实时传到环保监控网络。

二、CEMS维护过程中的注意事项为保证CEMS测量数据准确可靠，每天巡视检查CEMS各设备的工作情况，查看历史数据和数据报表，及时发现和排除设备存在的异常，提高系统的可靠性。

需要做好以下日常维护保养工作：1、加热装置和制冷装置加热装置和制冷装置是保护烟气分析仪的重要设备，是日常巡视和维护的重点关注对象。

加热装置温度一般控制在130。

C左右，在没有加热的情况下，烟气中水分进入分析仪，造成滤芯堵塞，分析仪损坏等，同时管路中形成酸雾，直接影响测量结果；制冷装置温度一般控制在4。

C左右，如果冷凝器温度只能到达6。

C及以上时需要开展维修或者更换。

2、蠕动泵检查蠕动泵用于排出制冷器冷凝筒内的水和密封取样气路。

如果蠕动泵长时间不工作，冷凝水会进入采样泵和分析仪，造成设备损坏。

3、反吹系统检查反吹系统检查时，检查反吹气源压力是否在正常范围内。

直接测量 法Ｎｓ ２ ｏ 常用紫 外双波 长法和紫 外差 分吸收光 谱法， 即将一束 紫 外光 直接照 射到烟 气上， 在探 头上开 孔， 气从 中流过， 烟 利用Ｓ ２ ０ 的特征 吸收光 谱进 行测量 。紫外 双波长 法消 除或减 少 了光源 发射 强度衰 减对 测量结 果的影 响， 却无 法消 除水 、 粉尘 的变化 对测 量结果 的影 响 ： 法实现 多组 分同时测 量 无 紫外 差分吸 收光谱 法则消 除 了水 、粉 尘 、光源 发射 强度 的衰减对 测量结 果的 影响 ： 实现 多组分 同时监 测， 可 但其要 求精 确的光 学调整 系统 。国外 此类技 术 的早期产 品 出现 在 ２ 世 纪 ７ 年代 末至 ８ 年代初 该技 术在全 球市场 的 占有 率 ０ Ｏ ０ 为 ５ ， 品价格 较低 。国外有美 国 Ａ Ｍ ％产 Ｉ 公司 的产 品， 国内如北 京牡丹联 友 公司 的产品 Ｈ ５ ０ （ 外双波 长） Ｐ ０ ０紫 。 此 外， 常见 的还有 电化学法 ， 但其 灵敏度 不够 高， 且传 感器寿命 短， 维护工 作 复杂， 漂移 严重 ， 不适用 于连 续监 测 。 由 目前国 内外 市场上的 主要产 品可 知， 日本和 英国主要采 用非分散 红外吸 收法， 美国主 要采用紫 外 荧光法 。 我国 的产品主 要集 中在 红外 吸收和 紫外 而 而 荧光法 紫外 差分 吸收光 谱法 为 目前 最先进 的在线 监测 技术， 是美 国 ＥＡ 保 Ｐ环 署和国家 环保 总局联 合推荐 使用 的监测 技术， 该类 产品 的研发刚 刚起 步， 市场 份 额不 大 。 ４发 展过 程中 存在 的 问题 ４ １高新技 术含 量低 ． 国内企业 基本 处于发展 阶段 ， 国产 系统 的设计还 处于学 习阶段， 自主 知识 产权 的核 心技 术少， 主要 技 术和零 部件依 靠 国外进 口。而国外 产 品不仅价 格 高 昂， 而且不适 合 中国的污 染现 状 。由于 国外污 染治理 设备运 行好， 排放 浓度 低， 仪器 通常在 较清 洁的环 境 中运 行 。而 我国的监 测条件 较恶 劣， 国外仪器 易 “ 土 不 服 ” 难 以正 常 运 行 。 水 ， 解决方法 ： 参考和借 鉴 国外产 品的优点和经 验， 积极 结合中 国的监测 现状， 从实 际出发研 发适合 中 国排污 企业 的在 线监 测系统 。企业应 与研究 机构加 强 合 作 ， 高产 品技 术 含量 。 提

CEMS烟气在线监测系统测量技术解析气态污染物除了常规监测的二氧化硫(S02)和氮氧化物(NOX),还有一些特殊行业排放的气态污染物,如垃圾焚烧厂需要监测氯化氢、一氧化碳以及近年受到更多关注的气态汞、温室气体二氧化碳、挥发性有机物(VOCs)、氨气等。

组分监测按照不同行业排放特征决定监测对象,目前市面主流测量原理为气相色谱结合不同检测器,其所能监测物质种类取决于方法开发能力。

固定污染源氨的监测有两个应用场景淇一是合成氨等典型行业的最终排放口,其二是过程控制的逃逸氨监测。

氨CEMS的主要分析原理有紫外差分吸收光谱法、可调谐激光二极管法、傅里叶红外法等,系统结构主要有原位式和抽取式。

近年来,远距离利用红外扫描有毒气体及云团进行遥测的设备,也应用到了污染源监上,其原理基于被动傅里叶红外技术,通过光学和红外成像系统获得被测区域的视频图像,再定性识别污染物,同时对污染物浓度、浓度梯度、扩散范围进行直观分析。

O1颗粒物测量颗粒物监测仪(烟尘仪),也称为颗粒物CEMS,按采样和测量方式分为直接测量式和抽取测量式,〃十一五〃“十二五〃期间我国应用最多的颗粒物监测技术是浊度法和散射法,安装量最大的是原位后散射法烟尘仪。

近年随着烟气超低排放推进,抽取式烟尘仪安装量增加迅速。

浊度法烟尘仪也称对穿法烟尘仪,应用原理为朗伯一比尔定律。

以一定频率调制发射的光,穿过含有颗粒物的气流时光强度会衰减,颗粒物浓度越高,衰减越厉害。

在烟道的另一侧设置反光镜,用检测器接收反射回来的光的透过率,转换成电信号,通过用手工采样质量法测定的颗粒物浓度与信号值建立的相关关系,将仪器的电信号转换为颗粒物浓度，此种烟尘仪称为单侧双光程浊度法烟尘仪。

另外,还有双侧发射同时双侧接收的双光程浊度法烟尘仪,也为对侧双光程浊度烟尘仪。

原位散射法烟尘仪也是用类似于朗伯比尔定律,即波格尔定律而设计的测定烟气中颗粒物浓度的仪器。

当光射向颗粒物时,颗粒物能够吸收和散射光,使光偏离它的人射路径,检测器在预设定偏离人射光的一定角度接收散射光的强度。

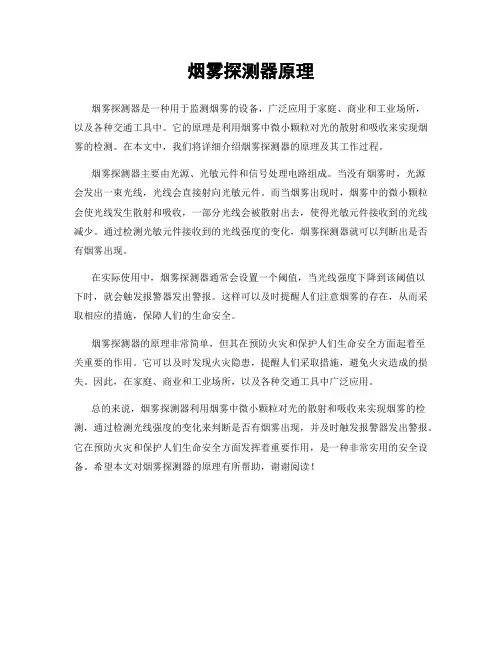

烟雾探测器原理
烟雾探测器是一种用于监测烟雾的设备，广泛应用于家庭、商业和工业场所，
以及各种交通工具中。

它的原理是利用烟雾中微小颗粒对光的散射和吸收来实现烟雾的检测。

在本文中，我们将详细介绍烟雾探测器的原理及其工作过程。

烟雾探测器主要由光源、光敏元件和信号处理电路组成。

当没有烟雾时，光源
会发出一束光线，光线会直接射向光敏元件。

而当烟雾出现时，烟雾中的微小颗粒会使光线发生散射和吸收，一部分光线会被散射出去，使得光敏元件接收到的光线减少。

通过检测光敏元件接收到的光线强度的变化，烟雾探测器就可以判断出是否有烟雾出现。

在实际使用中，烟雾探测器通常会设置一个阈值，当光线强度下降到该阈值以
下时，就会触发报警器发出警报。

这样可以及时提醒人们注意烟雾的存在，从而采取相应的措施，保障人们的生命安全。

烟雾探测器的原理非常简单，但其在预防火灾和保护人们生命安全方面起着至
关重要的作用。

它可以及时发现火灾隐患，提醒人们采取措施，避免火灾造成的损失。

因此，在家庭、商业和工业场所，以及各种交通工具中广泛应用。

总的来说，烟雾探测器利用烟雾中微小颗粒对光的散射和吸收来实现烟雾的检测，通过检测光线强度的变化来判断是否有烟雾出现，并及时触发报警器发出警报。

它在预防火灾和保护人们生命安全方面发挥着重要作用，是一种非常实用的安全设备。

希望本文对烟雾探测器的原理有所帮助，谢谢阅读！。

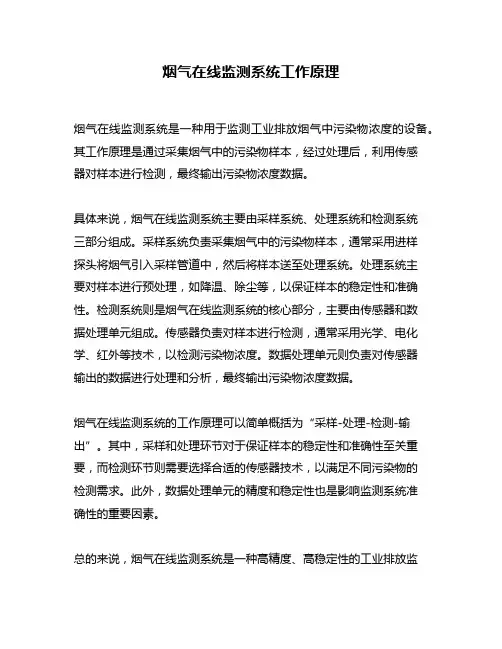

烟气在线监测系统工作原理
烟气在线监测系统是一种用于监测工业排放烟气中污染物浓度的设备。

其工作原理是通过采集烟气中的污染物样本，经过处理后，利用传感
器对样本进行检测，最终输出污染物浓度数据。

具体来说，烟气在线监测系统主要由采样系统、处理系统和检测系统
三部分组成。

采样系统负责采集烟气中的污染物样本，通常采用进样
探头将烟气引入采样管道中，然后将样本送至处理系统。

处理系统主
要对样本进行预处理，如降温、除尘等，以保证样本的稳定性和准确性。

检测系统则是烟气在线监测系统的核心部分，主要由传感器和数
据处理单元组成。

传感器负责对样本进行检测，通常采用光学、电化学、红外等技术，以检测污染物浓度。

数据处理单元则负责对传感器
输出的数据进行处理和分析，最终输出污染物浓度数据。

烟气在线监测系统的工作原理可以简单概括为“采样-处理-检测-输出”。

其中，采样和处理环节对于保证样本的稳定性和准确性至关重要，而检测环节则需要选择合适的传感器技术，以满足不同污染物的
检测需求。

此外，数据处理单元的精度和稳定性也是影响监测系统准
确性的重要因素。

总的来说，烟气在线监测系统是一种高精度、高稳定性的工业排放监
测设备，其工作原理简单明了，但需要注意采样和处理环节的质量控制，以及检测系统和数据处理单元的选择和调试。

通过合理使用和维护，烟气在线监测系统可以有效地监测工业排放烟气中的污染物浓度，为环境保护和工业生产提供有力支持。

烟气排放连续监测系统（CEMS）3烟气排放连续监测（CEMS）的原理3.1 CEMS气态污染物监测的原理采样方法分为：完全抽取式（常用）、稀释抽取式、直接测量。

3.1.1完全抽取式（1）完全抽取式CEMS系统结构抽取系统（采样探头、采样伴热管、过滤器、除湿冷凝器、采样泵）；测试气体分析仪；辅助系统（尾气排放系统、冷凝排水系统、反吹系统）。

（2）完全抽取式CEMS系统预处理冷干-后处理方式（常用）；冷干-前处理方式；热湿方式（常用）。

结论：（3）完全抽取式CEMS系统分析仪完全抽取式CEMS系统分析仪分析方法分为：非分散红外吸收法NDIR（常用）、紫外差分吸收法DOAS（常用）、非分散紫外吸收法NDUV、气体过滤相关法GFC、傅里叶红外法（FTIR）。

非分散红外吸收法：西门子、ABB、西克、富士、雪迪龙等品牌；紫外差分吸收法：聚光、安徽皖仪、上海北分等品牌。

非分散红外吸收法：由一个电脉冲发射光源，通过抛物面反射器获得更好的光路聚焦后，再通过两个窄带滤光片分别在检测器之前滤光，两个气室一个作为传感器，一个作为参比。

对比两个检测的信号，得出被测气体吸收了多少红外光从而得出浓度。

（其中当红外光通过待测气体时,这些气体分子对特定波长的红外光有吸收,其吸收关系服从朗伯--比尔(Lambert-Beer)吸收定律）紫外差分吸收法：光源发出的光束汇聚进入光纤，通过光纤传到气体室，穿过气体室时被待测气体吸收，由光纤传输到光谱仪，在光谱仪内部经光栅分光，由阵列传感器将分光后的光信号转换为电信号，获得气体的连续吸收光谱信息。

根据此信息采用差分吸收光谱算法得到被测气体的浓度。

DOAS核心思想将气体的吸收光谱分解为快变和缓变两部分。

快变部分与气体分子结构和组成的元素有关，是分子吸收光谱的特征部分；缓变部分与颗粒物、水汽、背景气，及测量系统的变化等因素有关，是干扰部分。

DOAS采用快变部分计算被测气体的浓度，测量结果不受干扰，准确性高。

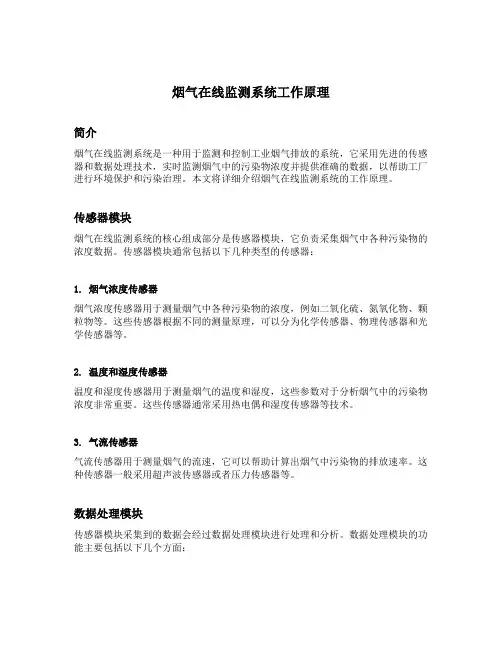

烟气在线监测系统工作原理简介烟气在线监测系统是一种用于监测和控制工业烟气排放的系统，它采用先进的传感器和数据处理技术，实时监测烟气中的污染物浓度并提供准确的数据，以帮助工厂进行环境保护和污染治理。

本文将详细介绍烟气在线监测系统的工作原理。

传感器模块烟气在线监测系统的核心组成部分是传感器模块，它负责采集烟气中各种污染物的浓度数据。

传感器模块通常包括以下几种类型的传感器：1. 烟气浓度传感器烟气浓度传感器用于测量烟气中各种污染物的浓度，例如二氧化硫、氮氧化物、颗粒物等。

这些传感器根据不同的测量原理，可以分为化学传感器、物理传感器和光学传感器等。

2. 温度和湿度传感器温度和湿度传感器用于测量烟气的温度和湿度，这些参数对于分析烟气中的污染物浓度非常重要。

这些传感器通常采用热电偶和湿度传感器等技术。

3. 气流传感器气流传感器用于测量烟气的流速，它可以帮助计算出烟气中污染物的排放速率。

这种传感器一般采用超声波传感器或者压力传感器等。

数据处理模块传感器模块采集到的数据会经过数据处理模块进行处理和分析。

数据处理模块的功能主要包括以下几个方面：1. 数据校正与校准数据校正与校准是烟气在线监测的重要环节，它可以保证传感器采集到的数据准确可靠。

数据处理模块会对传感器采集到的原始数据进行校正，并与标准数据进行比对，以确保数据的准确性。

2. 数据存储与传输烟气在线监测系统需要实时监测烟气数据，并将数据传输给上位机进行分析和处理。

数据处理模块会将采集到的数据进行存储，并通过网络或者其他方式传输给上位机。

3. 数据分析与报警数据处理模块还会对传感器采集到的数据进行分析，判断是否超过了规定的排放标准。

如果超过了标准，系统会发出报警信号，并及时通知相关工作人员进行处理。

上位机处理与控制上位机是烟气在线监测系统的核心控制单元，它负责接收传感器模块传输过来的数据，并进行进一步的处理和控制。

1. 数据处理与分析上位机接收到传感器模块传输过来的数据后，会进行数据处理与分析。

烟气（CEMS）在线监测系统一、背景介绍1、项目背景烟气排放连续监测系统（Continuous Emission Monitoring System）简称CEMS。

随着环保事业的发展，CEMS的技术日趋成熟和规范。

目前国内烟气CEMS大多采用“大件系统集成”，即主要分析部件采用进口设备，这样对测量的准确性提供了保证，但国内的大气污染物排放标准与设备厂商所在国或地区相差较大，多数排放企业没有对被测得污染物成分充分地净化处理，在高尘、高湿、流场不稳等客观恶劣监测环境下，使得没有改进的采样探头和分析仪器不太适合这样的监测场所。

烟气CEMS的实施需要对每个监测场所实行严格的现场勘查，熟悉被测试对象，单独的进行合理设计与配置、选材和施工，而不是用统一规格的产品让每一个现场去适应它。

另外烟气CEMS的运行是连续的，国内的市场环境造成销售价格偏低和维护的备品备件跟不上，售后服务自然纸上谈兵。

随着**“十二五”规划中节能减排的政策出台，以及行业内大气污染物排放标准的改版升级，特别是2007年后，湿法脱硫技术的广泛应用，导致许多颗粒物浓度低于150mg／m，因而颗粒物CEMS将主要以适合测量低浓度的散射法为主。

同时气态污染物CEMS将向全谱分析和线状光谱技术方向发展，测量范围则逐渐向低浓度发展，追求更高的准确度和精密度。

对于固定污染源废气自动连续监测系统而言，另外一个重要的组成部分是数据采集与传输系统。

该系统将重点发展数据加标技术，过程监控技术以及物联网技术。

天津智易时代科技发展有限公司根据**环保部对烟气排放连续监测系统的技术要求及有关标准，我们运用了先进的烟气成分分析技术、自动控制技术以及计算机数据处理和网络通讯技术，集成了一套烟气排放连续监测系统。

智易时代CEMS采用国际先进的红外分析仪与烟尘、温度、压力、流量、湿度及相关的辅助设备，结合多年的行业经验，设计了一套功能齐全完善的CEMS。

这套系统很集中的体现了我公司CEMS系统集成的优势，更加符合实际用户所需。

烟气在线监测系统工作原理随着工业化进程的加速和城市化发展的不断推进，大量的烟气排放成为环境污染的主要来源之一。

烟气中含有大量的有害物质，如二氧化硫、氮氧化物、颗粒物等，对空气质量和人体健康产生严重影响。

为了保护环境和人类健康，烟气在线监测系统应运而生。

烟气在线监测系统是一种能够实时监测烟气排放情况的设备，它通过一系列传感器和监测仪器，对烟气中的各种污染物进行测量和分析，以获得准确的数据。

接下来，本文将详细介绍烟气在线监测系统的工作原理。

烟气在线监测系统采集烟气样品。

它通常通过吸取烟囱排放口的烟气来获取样品。

为了确保采样的准确性和代表性，监测系统会在烟囱周围设置一定的采样点，以保证样品的均匀性。

接下来，采集到的烟气样品会被送入分析系统进行处理。

分析系统是烟气在线监测系统的核心部件，它包括多个传感器和仪器，负责对烟气中的各种污染物进行测量和分析。

这些传感器和仪器可以分别对不同的污染物进行检测，如二氧化硫传感器、氮氧化物传感器、颗粒物测量仪等。

这些传感器和仪器通过与烟气样品的接触，能够精确地测量出烟气中各种污染物的浓度。

测量完成后，分析系统会将测量结果传输给数据处理单元进行处理。

数据处理单元是烟气在线监测系统的另一个重要组成部分，它负责对传感器测量的数据进行整理、分析和存储。

数据处理单元可以根据预设的参数，对测量结果进行判定和评估，判断烟气排放是否超标。

同时，数据处理单元还可以将数据存储起来，以便后续的查询和分析。

烟气在线监测系统会将处理后的数据通过显示屏或者网络传输给用户。

用户可以通过这些数据了解烟气排放的情况，及时采取相应的控制措施。

同时，烟气在线监测系统还可以设置报警功能，当烟气排放超过预设的标准时，系统会发出警报，提醒用户进行处理。

总结起来，烟气在线监测系统通过采集烟气样品，利用传感器和仪器进行测量和分析，最终将处理后的数据传输给用户，以实现烟气排放的实时监测和控制。

这种监测系统的工作原理简单明了，可以提供准确可靠的烟气排放数据，为环境保护和人类健康提供有力支持。

CEMS烟气参数监测
烟气流速
超声波法 通过测试烟道中上、下游安装的超声波传感
器的发射和接收时间差，来计算烟气的流速值。
（线流速）圆形烟道可以直接作为断面流速， 受腐蚀小（外部）
安装位置影响较大（避免流速分层、有涡流的 流场）
CEMS烟气参数监测
烟气温度
热电偶法 测量热电偶自由端和工作端的热电势大小计算温度。
从而用干氧与湿氧的差值再除以干氧得到湿度。
（测试点不相同）造成测试误差
（测试原理不同）造成测试系统误差，漂移等
CEMS烟气参数监测
烟气湿度
高温电容法 电容型聚合物薄膜（测湿传感器）测量气体中的水分子，
从而测出湿度值。
（当电容极间含水分）造成电容量变化
现场工况发生变化时（开炉或停炉），造成电容腐蚀损坏
皮托管系数（背对气流方向测量压力值小于真实静压） 平均压差皮托管（阿牛巴皮托管） （线测量，长期使用易堵塞，变形）
CEMS烟气参数监测
烟气流速
热平衡法 速度传感器（长）与温度传感器（短）之间有恒定温差，
当气体流过带走热量，需增加电流保证温差不变，测出流速值。
（水滴影响测试准确）造成热量损失
气体的密度变化导致组分变化（水分等）会影响流速的校准
CEMS颗粒物监测
颗粒物排放连续自动监测单元
国内目前主要仪器的分析方法：
浊度法-光能量衰减原理
光散射法-散射发光原理
CEMS烟气参数监测
烟气参数连续自动监测单元
含氧量
• 氧化锆 • 电化学 • 顺磁氧
流速
• 皮托管 • 热导法 • 超声波
温度
• 热电偶 • 铂电阻
湿度
• 干湿氧 • 电容法

烟气在线监测设备原理
烟气在线监测设备是一种用于检测工业排放烟气中各种污染物浓度的设备。

其原理基于气体分析技术，主要包括采样、分析和测量三个步骤。

首先，设备通过采样系统将工业排放烟气引入到设备内部。

采样系统一般包括采样探头和对气体进行预处理的吸附管、过滤器等。

采样探头通常放置在排气管道中，能够有效地获取代表性的烟气样品。

其次，采样后的烟气样品进入分析系统进行处理。

分析系统通常由多个传感器组成，可以同时检测多种不同的污染物。

每个传感器针对特定的污染物具有特异性，能够将其与其他气体分离并准确测量。

常见的污染物包括二氧化硫（SO2）、氮氧化物（NOx）、一氧化碳（CO）、氡气（Rn）等。

最后，经过分析的烟气样品浓度将通过显示器或数据传输接口输出给用户。

用户可以实时监测各种污染物的浓度变化，并根据需要采取相应的措施进行环境保护或工艺优化。

总的来说，烟气在线监测设备通过采样、分析和测量的步骤，可以实时、准确地监测工业排放烟气中各种污染物的浓度，为环境保护和安全生产提供重要依据。

cems烟气在线监测系统工作原理
CEMS烟气在线监测系统是一种用于监测烟气排放的设备，其工作原理如下：
1. 进气口：烟气通过进气口进入监测系统。

在此过程中，系统会记录烟气的流量和温度。

2. 预处理：进入系统后，烟气会经过预处理过程。

这个过程主要包括除尘和除雾，以去除烟气中的颗粒物和水分。

3. 分析仪器：预处理后的烟气会进入分析仪器进行成分分析。

分析仪器使用不同的传感器或试剂来检测烟气中的各种组分，如二氧化硫、氮氧化物、氧气等。

4. 数据处理：分析仪器将检测到的数据传输至数据处理系统。

数据处理系统会对数据进行整理、计算和分析，提供烟气排放的各项监测指标，如浓度、排放量等。

5. 数据报告：监测系统还能生成实时报告和数据记录，以供监管机构或其他相关方进行查阅和分析。

总体来说，CEMS烟气在线监测系统通过对烟气进行采样、预处理、分析和数据处理，提供实时监测和报告，确保烟气排放符合环境规定和标准。

此外，该系统还能够自动报警并提供故障诊断，确保系统运行的可靠性和准确性。

科技视界Science &Technology VisionScience &Technology Vision科技视界0引言VOCs (Volatile Organic Compounds ,挥发性有机化合物)广泛存在于生活和工业生产环境中,其在大气中形成的光化学烟雾,大多具有致癌、致畸、致突变性,对环境和人体健康危害很大[1]。

许多发达国家都颁布了相应的法令限制VOCs 排放,在监测项目中增加了VOCs 。

美国的光化学自动监测系统中有56种VOCs ,欧洲也有30多种VOCs 被列入。

我国《大气污染物综合排放标准》(GB16297-2004)严格规定了33种大气污染物的排放阈值,对苯、甲苯、二甲苯、酚类、苯胺类、硝基苯类物质的排放上限做出明确规定[2]。

浙江省印发的《“十三五”节能减排综合工作方案》和《大气污染防治“十三五”规划》要求大力推进VOCs 重点减排工程实施,对重点企业开展VOCs 监督性监测,加大监测频次,严格VOCs 有组织和无组织达标排放管理。

随着社会的发展,人们对环境污染问题越来越重视,逐渐改变了之前的“先污染,后治理”的意识。

特别是在当今的“互联网+环保”大环境,环境监测的大数据为废气监测和治理提供了有力支持。

然而,目前国内使用的VOCs 废气在线监测设备和技术多种多样,在实际操作中,不同行业的监测和分析系统也有较大差别,进而直接影响监测数据的准确性,导致监测效果不理想。

认清我国不同行业主要监测的VOCs 组分,了解在线监测和分析设备的精度与原理,对提高检测数据质量提供了理论基础和技术保障,对改善生态环境,促进中国环境友好的可持续发展具有重要的社会意义。

1不同行业主要VOCs 检测因子固定污染源V OCs 主要来源于喷涂行业、皮革行业、石油化工厂、印刷行业、污水/垃圾处理厂、加油站泄露、生物质、燃煤、半导体工业、冶金工业等[2],主要检测指标为苯系物,非甲烷总烃以及部分挥发性有机溶剂。
