电脑主板电源线 各种接法

Q：电脑电源黄线是+12V的可我找不到-12V 请问我该怎么接？

A：1、千万不能接到-12V上，这样就成了24V了，要接到地线上，就是黑色的线（所有的黑线都是负极他们是相通的），也可以接到机箱上，机箱的电位就是零，和黑线是通的。

2、-12V 是蓝色的线，对0V黑线，通常只能输出大约0.5A的小电流，请注意。

电脑电源20pin与24pin接线区别及各针角对应电压

红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。

黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。

橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。

灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。蓝色：代表-12V电源线（向串口提供EIA电源）。

白色：代表-5V电源线（软驱锁相式数据分离电路）。

紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).

绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）

黑色：系统电路的地线。

U V W是三相电源中表示3根火线的字母，3根火线在实际应用中可以都是用黑色线，也可以分分为红，黄，蓝3种颜色。PE表示地线，一般用黄绿双色线。

N L 则是零线火线，单相电源中L（火线）一般用红色，N（零线）一般用蓝色

相线：红、黄或红绿

零线：蓝或黑

地线：黄绿相间

1、+5V（红色线）：转换各种逻辑电路。

2、+12V（黄色线）：驱动磁盘驱动器马达和所有风扇（例外：笔记本电脑的风扇使用+5V 或+3.3V）。

3、+3.3V（橙色线）：为CPU、主板、PCI（Peripheral Component Interconnect 外部设备互连）总线、I/O控制电路供电。

4、+5VSB（Stand By、紫色线）：负责远程电源的启动（大于720mA，主板启动只要0.01A）。

5、PS-ON（绿色线）：负责操作系统管理电源的开关，是一种主板信号，和+5VSB一起统称为软电源。小于1V时开启电源、大于4.5V时关闭电源，实现软件开关机、网络远程唤醒功能（设置唤醒时间、通过键盘开机）（和GND接电线短接就可启动电源）

6、-5V（白色线）：（负电压很少使用、如SFX去掉了-5V）

7、-12V（蓝色线）：PG信号(Power Good、灰色线、+5V信号(+3.0~+6.0V))：系统启动前，电源(电源打开后0.1秒~0.5秒发出该信号)进行内部检查和测试，测试通过则发给主板一个信号，故电源的开启受控于主板上的电源监控部件。PG信号非常重要，即使各路输出都正

常，如果没有PG信号，主板还是无法工作；如果PG信号的时序不对，也会开不了机。

红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。

黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。

橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。

灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。蓝色：代表-12V电源线（向串口提供EIA电源）。

白色：代表-5V电源线（软驱锁相式数据分离电路）。

紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).

绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）

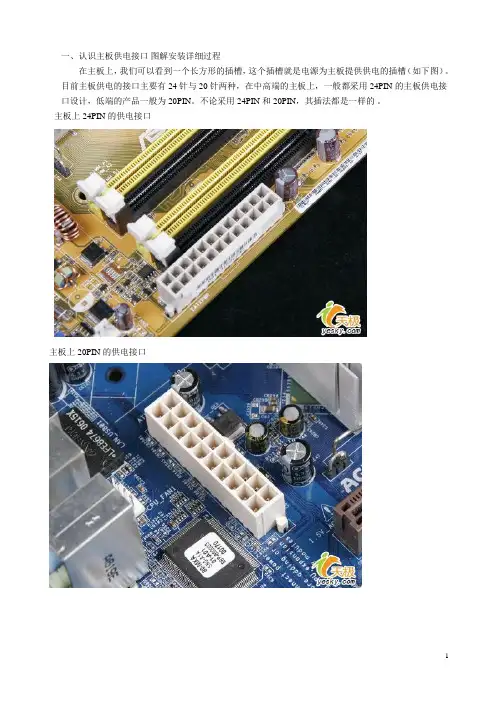

一、认识主板供电接口图解安装详细过程

在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。

主板上24PIN的供电接口

主板上20PIN的供电接口

电源上为主板供电的

24PIN接口

为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起.

二、认识CPU供电接口图解安装详细过程

为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如图：

主板上提供给CPU单独供电的12V四针供电接口

电源上提供给CPU供电的4针、6针与8针的接口

安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。

三、认识SATA串口图解SATA设备的安装

SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。

这张图片跟下面这张图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。

大家仔细观察会发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。

SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入，细心的用户仔细观察接口的设计，也能够看出如何连接。另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形供电接口对比。
