水轮机型号对照表

水轮机的型号（转）根据我国“水轮机型号编制规则”规定，水轮机的型号由三部分组成，每一部分用短横线“—”隔开。

第一部分由汉语拼音字母与阿拉伯数字组成，其中拼音字母表示水。

轮机型式，阿拉伯数字表示转轮型号，入型谱的转轮的型号为比转速数值，未入型谱的转轮的型号为各单位自己的编号，旧型号为模型转轮的编号；可逆式水轮机在水轮机型式后加“N”表示。

第二部分由两个汉语拼音字母组成，分别表示水轮机主轴布置形式和引水室的特征；第三部分为水轮机转轮的标称直径以及其它必要的数据。

水轮机型号中常见的代表符号如表1-2所示。

对于冲击式水轮机，上述第三部分应表示为：转轮标称直径（cm）/每个转轮上的喷嘴数×射流直径（cm）。

表1-2水轮机型号的代表符号各种型式水轮机的转轮标称直径（简称转轮直径，常用表示）规定如下（参见图1-12所示）：1．混流式水轮机转轮直径是指其转轮叶片进水边的最大直径；2．轴流式、斜流式和贯流式水轮机转轮直径是指与转轮叶片轴线相交处的转轮室内径；3．冲击式水轮机转轮直径是指转轮与射流中心线相切处的节圆直径。

水轮机型号示例：1．HL220-LJ-250，表示转轮型号为220的混流式水轮机，立轴、金属蜗壳，转轮直径为250cm。

2．ZZ560-LH-500，表示转轮型号为560的轴流转桨式水轮机，立轴、混凝土蜗壳，转轮直径为500cm。

3．GD600-WP-300，表示转轮型号为600的贯流定桨式水轮机，卧轴、灯泡式引水，转轮直径为300cm。

4．2CJ20-W-120/2×10，表示转轮型号为20的水斗式水轮机，一根轴上装有2个转轮，卧轴、转轮直径为120cm，每个转轮具有2个喷嘴，射流直径为10cm。

主题：[水力发电设备]水轮发电机[b]一、发电机类型及传力方式[/b][b](一) 悬挂式发电机[/b]推力轴承位于转子上方，支承在上机架上。

发电机的传力方式为：转动部分重量(发电机转子、励磁机转子、水轮机转轮)——推力头——推力轴承——定子外壳——机座；固定部分重量(推力轴承、上机架、发电机定子、励磁机定子)——定子外壳——机座。

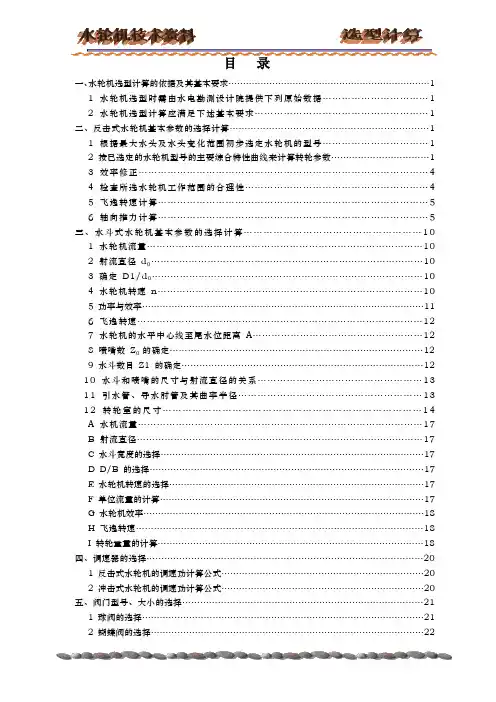

一、水轮机选型计算的依据及其基本要求.....................................................................1 1 水轮机选型时需由水电勘测设计院提供下列原始数据.................................1 2 水轮机选型计算应满足下述基本要求......................................................1 二、反击式水轮机基本参数的选择计算..................................................................1 1 根据最大水头及水头变化范围初步选定水轮机的型号.................................1 2 按已选定的水轮机型号的主要综合特性曲线来计算转轮参数.................................1 3 效率修正..........................................................................................4 4 检查所选水轮机工作范围的合理性.........................................................4 5 飞逸转速计算....................................................................................5 6 轴向推力计算....................................................................................5 三、水斗式水轮机基本参数的选择计算......................................................10 1 水轮机流量.......................................................................................10 2 射流直径d 0.......................................................................................10 3 确定D1/d 0.......................................................................................10 4 水轮机转速n ....................................................................................10 5 功率与效率................................................................................................11 6 飞逸转速..........................................................................................12 7 水轮机的水平中心线至尾水位距离A ......................................................12 8 喷嘴数Z 0的确定....................................................................................12 9 水斗数目Z1的确定.................................................................................12 10 水斗和喷嘴的尺寸与射流直径的关系...................................................13 11 引水管、导水肘管及其曲率半径.........................................................13 12 转轮室的尺寸..............................................................................14 A 水机流量..........................................................................................17 B 射流直径.............................................................................................17 C 水斗宽度的选择..........................................................................................17 D D/B 的选择.............................................................................................17 E 水轮机转速的选择.......................................................................................17 F 单位流量的计算..........................................................................................17 G 水轮机效率................................................................................................18 H 飞逸转速................................................................................................18 I 转轮重量的计算..........................................................................................18 四、调速器的选择.............................................................................................20 1 反击式水轮机的调速功计算公式.....................................................................20 2 冲击式水轮机的调速功计算公式.....................................................................20 五、阀门型号、大小的选择.................................................................................21 1 球阀的选择................................................................................................21 2 蝴蝶阀的选择 (22)目 录水轮机的选型计算一、水轮机选型计算的依据及其基本要求1水轮机选型时需由水电勘测设计院提供下列原始数据：1）装机容量、装机台数、单机额定出力Nr、最大出力Nmax和负荷性质；2）水电站的设计水头Hr，最大水头Hmax，最小水头Hmin，加权平均水头Hcp；3）水电站上下游水位与流量关系曲线，水头、流量过程线或保证率曲线，引水管损失等；4）水电站的泥沙资料（含沙量、泥沙类别、特性等），水质资料（水温、化学成分、PH值、硬度、含气量等）；5）水电站厂房形式，引水方式和引水管长度、直径；机组安装高程及允许吸出高度Hs＇；6）制造厂与水电站间的运输条件、水电站的安装条件（允许最大挖深值等）。

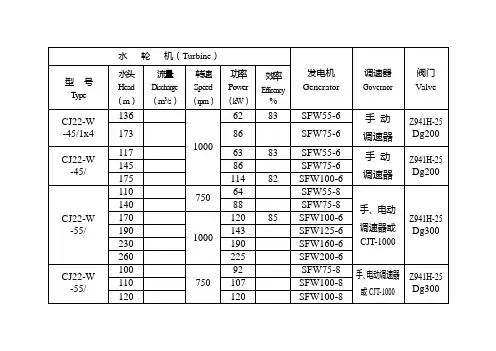

ZD760-LM/LMY-40型水轮机机组性能参数表ZDT03-LM/LMY-60型水轮机机组性能参数表ZDT03-LM/LMY-80型水轮机机组性能参数表ZDT03-LM/LMY-80型水轮机机组性能参数表ZD560-LMY/LH-60型水轮机机组性能参数表ZD560-LMY/LH-80型水轮机机组性能参数表水轮机选型方案1、水文资料：①、水头Hp≈7.0米；②、流量Q=1.0~1.5米3/秒；2、水轮机选型方案一：①、水轮机型号：ZD T03-LMy-60；转轮角ψ=+100；单价：5.0万元；②、运行状态参数校核：选型计算水头Hp=6.8米；计算单位转速n=750转/分；计算单机引用流量Q=1.15米3/秒；效率η=87%；水轮机有效出力N出=9.81QHη=66千瓦；发电机功率N发=0.9N出=59千瓦；③、配套发电机：SF55-8/590（电压400V）；单价：2.3万元；④、手动调速器：ST-150；(价格包含在水轮机价格中)⑤、控制屏、励磁屏、准同期并网装置；单价：1.5万元；3、水轮机选型方案二：①、水轮机型号：ZD T03-LMy-60；转轮角ψ=+150；单价：5.0万元；②、运行状态参数校核：选型计算水头Hp=6.8米；计算单位转速n=750转/分；计算单机引用流量Q=1.5米3/秒；效率η=87%；水轮机有效出力N出=9.81QHη=86千瓦；发电机功率N发=0.9N出=77千瓦；③、配套发电机：SF75-8/590（电压400V）；单价：3.2万元；④、手动调速器：ST-150；(价格包含在水轮机价格中)⑤、控制屏、励磁屏、准同期并网装置；单价：1.5万元；4、水轮机选型方案三：①、水轮机型号：ZD560-LMy-60；转轮角ψ=+50；单价：6.4万元；②、运行状态参数校核：选型计算水头Hp=6.8米；计算单位转速n=600转/分；计算单机引用流量Q=1.15米3/秒；效率η=87%；水轮机有效出力N出=9.81QHη=66千瓦；发电机功率N发=0.9N出=59千瓦；③、配套发电机：SF55-10/590（电压400V）；单价：3.2万元；④、手动调速器：ST-150；(价格包含在水轮机价格中)⑤、控制屏、励磁屏、准同期并网装置；单价：1.5万元；注：1、以上价格均不包含设备运输费用和安装调试费用；江西省莲花水轮机厂有限公司2005、06、28。

轴流式水轮机型号
适用于开发较低水头（2-30m）较大流量的水力资源, 适用于水头变化大而负荷变化较小的电站, 该机型为立轴装置, 具有结构简单, 维修方便, 设备价格较低, 便于实现直接传动等特点。

从进水流道分：有明槽、有压明槽、混凝土蜗壳; 从尾水流道分：有直锥管和弯肘管两种。

ZDT03 ─LM(Y)
─ 43型水轮机性能配套表LH(J)
ZDT03 ─LM(Y)
─ 60型水轮机性能配套表LH(J)
ZDT03 ─LM(Y)
─ 80型水轮机性能配套表LH(J)
LH(J)
LH(J)
LH(J)
LH(J)
定浆、转浆轴流式系列水轮机组特点
（或整装轴流式水轮机组）
※ 提供转达浆系列水轮机，增加年平均发电量的10%—30%
※ 提供固定座环外调速结构，不断导叶轴
※ 选用自润滑复合材料轴套（国家重点推广产品）
※ 顶盖拉钩处加大加厚，运行更稳定
※ 采用压紧式层叠型橡胶轴瓦，更换易、成本低、运行更稳定。

※ 原梳齿密封必为填料密封
ZDT03 ─LM(Y)
─ 180型水轮机性能配套表LH(J)
ZD560(a)─ LM(Y)
─ 43型水轮机性能配套表
LH(J)
ZD560(a)─ LM(Y)
─ 60型水轮机性能配套表
LH(J)
ZD560(a)─ LM(Y)
─ 80型水轮机性能配套表
LH(J)
ZD560(a)─ LM(Y)
─ 100型水轮机性能配套表
LH(J)
ZDJP502─LH(J)-100型水轮机性能配套表。

水轮机的型号（转）根据我国“水轮机型号编制规则”规定，水轮机的型号由三部分组成，每一部分用短横线“一”隔开。

第一部分由汉语拼音字母与阿拉伯数字组成，其中拼音字母表示水。

轮机型式，阿拉伯数字表示转轮型号，入型谱的转轮的型号为比转速数值，未入型谱的转轮的型号为各单位自己的编号，旧型号为模型转轮的编号；可逆式水轮机在水轮机型式后加“ N'表示。

第二部分由两个汉语拼音字母组成，分别表示水轮机主轴布置形式和引水室的特征；第三部分为水轮机转轮的标称直径以及其它必要的数据。

水轮机型号中常见的代表符号如表1-2所示。

对于冲击式水轮机，上述第三部分应表示为：转轮标称直径（cm）/每个转轮上的喷嘴数x射流直径（cm）。

表1-2水轮机型号的代表符号各种型式水轮机的转轮标称直径（简称转轮直径，常用表示）规定如下（参见图1-12所示）：1. 混流式水轮机转轮直径是指其转轮叶片进水边的最大直径；2 .轴流式、斜流式和贯流式水轮机转轮直径是指与转轮叶片轴线相交处的转轮室内径；3 .冲击式水轮机转轮直径是指转轮与射流中心线相切处的节圆直径。

水轮机型号示例：1. HL220-LJ-250，表示转轮型号为220的混流式水轮机，立轴、金属蜗壳，转轮直径为250cm2. ZZ560-LH-500,表示转轮型号为560的轴流转桨式水轮机，立轴、混凝土蜗壳，转轮直径为500cm3. GD600-WP-300表示转轮型号为600的贯流定桨式水轮机，卧轴、灯泡式引水，转轮直径为300cm4. 2CJ20-W-120/2 X 10,表示转轮型号为20的水斗式水轮机，一根轴上装有2个转轮，卧轴、转轮直径为120cm每个转轮具有2 个喷嘴，射流直径为10cm主题：［水力发电设备］水轮发电机［b］—、发电机类型及传力方式[/b] [b]（一）悬挂式发电机[/b] 推力轴承位于转子上方，支承在上机架上。

发电机的传力方式为：转动部分重量（发电机转子、励磁机转子、水轮机转轮）——推力头——推力轴承——定子外壳——机座；固定部分重量（推力轴承、上机架、发电机定子、励磁机定子）——定子外壳——机座。

各类型水轮机的型式和适用情况表类型名称适用情况
反击式水轮机混流式应用普遍，性能稳定，效率较高（最高达94%），适用水头范围从十几米到六、七百米，单机容量从几个千瓦到几十个
千瓦，可适用于大、中、小型水电站
轴流式
轴流转浆式：适用于低水头（几米到几十米）、大流量，大、
中型水电站，单机容量最大可达二十多万千瓦，性能稳定，
高效率区宽广。

轴流定浆式：适用于低水头、大流量、中小型水电站，单机
容量从几个千瓦到数百千瓦，运行稳定性较差，低负荷运行
时效率低。

斜流式斜流式水轮机是一种新型机型，适用水头较广，最高达二百米，性能稳定，高效率区宽广，亦可适用于抽水蓄能电站。

贯流式过水能力大，水力损失较小，效率较高，结构紧凑，适用水头可达二十多米，单机容量从几个千瓦到几万千瓦，适用于
低水头电站和潮汐电站。

冲击
式水轮机水斗式
适用于高水头（最高达1760米）电站，单机容量从十多千
瓦到二十多万千瓦，性能稳定，效率较反击式水轮机低些，
但结构简单。

斜击式水头适用范围从二十多米到三百米，转轮结构较水斗式简单，制造容易，过水能力较水斗式大些。

水轮发电机组主要参数设计第一节水轮机型号的选择一、选择水轮机机型及电站装置方式1.水轮机机型的选择：由所给出的原始数据判断，水轮机的运行水头范围为：68-95m，故可供选择的水轮机形式有混流式、斜流式。

混流式水轮机具有结构紧凑、运行可靠、效率高，能适应很高的水头范围等特点，应用最广泛的水轮机机型，斜流式虽然效率高，但运行经验少且使用的厂家也少，同时由于本次设计的电站水头变化范围较宽，且负荷较为稳定，故决定采用混流式（HL）水轮机。

2.水轮机型号的选择：根据该电站的最大水头为95m，查《混流式水轮机转轮型谱参数表》，经过初步比较，同时考虑到单位转速高、单位流量大、转轮直径小、效率高、空蚀系数小等判断选择的九个型号见下表：表1-1-1 初选模型机转轮型谱参数表经过对各机型参数的初步比较，可以看出HL A285-46、HL A248-35及HLD74 -35在最优工况下的效率比较高，且单位流量n10、单位转速Q10以及限制工况点的单位流量Q11均比较高，可使原型机获得较高的转速和较大的通过流量，从而在相同出力的情况下缩小机组的尺寸，同时模型机的气蚀系数бm较小，有利于电站的稳定运行。

故选取上述三个水轮机进行计算，其具体参数如下表：表1-1-2 初选三个水轮机型号参数表3.机组台数的选择：由原始资料可知, 系统总装机容量150.7万kw ，本水电站的装机容量为58.7万kw ，根据规定电站的单机容量不允许超过系统总容量的10%，否则在电站机组发生故障时，会将整个系统拖垮甚至瓦解，故采用4台、5台机组的设计方案进行计算比较。

4.电站装置方式的确定水轮机的装置方式可分为卧轴和立轴两种。

卧轴布置方式布置简单，不需向下开挖但占地面积较大，一般用于小型电站或水头较低的贯流式水电站。

立轴布置方式具有占地面积小的特点，但需向下进行较大的土石开挖，增加土建投资成本。

为缩小厂房面积，高水头大型电站一般均采用立轴布置方式。

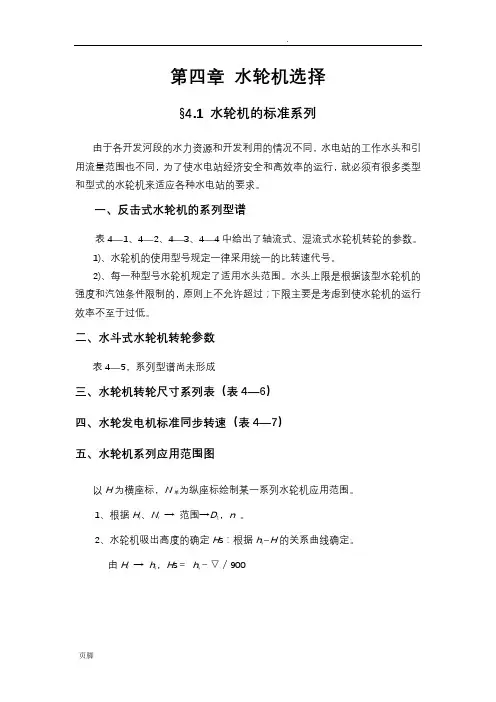

第四章水轮机选择§4.1 水轮机的标准系列由于各开发河段的水力资源和开发利用的情况不同，水电站的工作水头和引用流量范围也不同，为了使水电站经济安全和高效率的运行，就必须有很多类型和型式的水轮机来适应各种水电站的要求。

一、反击式水轮机的系列型谱表4—1、4—2、4—3、4—4中给出了轴流式、混流式水轮机转轮的参数。

1)、水轮机的使用型号规定一律采用统一的比转速代号。

2)、每一种型号水轮机规定了适用水头范围。

水头上限是根据该型水轮机的强度和汽蚀条件限制的，原则上不允许超过；下限主要是考虑到使水轮机的运行效率不至于过低。

二、水斗式水轮机转轮参数表4—5，系列型谱尚未形成三、水轮机转轮尺寸系列表（表4—6）四、水轮发电机标准同步转速（表4—7）五、水轮机系列应用范围图以H为横座标，N单为纵座标绘制某一系列水轮机应用范围。

1、根据H r、N r→范围→D1，n。

2、水轮机吸出高度的确定H s：根据h s~H的关系曲线确定。

由H r→h s，H s＝h s－▽／900§4.2水轮机的选择一、水轮机选择的意义、原则、内容1、意义水轮机是水电站中最主要动力设备之一，影响电站的投资、制造、运输、安装、安全运行、经济效益，因此根据H、N的范围选择水轮机是水电站中主要设计任务之一，使水电站充分利用水能，安全可靠运行。

2、原则(1)、充分考虑电站特点（水文水能、电力系统技术条件，电站总体布置)。

(2)、有利于降低电站投资、运行费、缩短工期，提前发电(3)、提高水电站总效率，多发电(4)、便于管理、检修、维护，运行安全可靠，设备经久耐用(5)、优先考虑套用机组3、内容(1)、确定机组台数及单机容量(2)、选择水轮机型式（型号）(3)、确定水轮机转轮直径D1、n、H s、Z a；Z0、d0(4)、绘制水轮机运转特性曲线(5)、估算水轮机的外形尺寸、重量及价格、蜗壳、尾水管的形式、尺寸、调速器及油压装置选择(6)、根据选定水轮机型式和参数，结合水轮机在结构上、材料、运行等方面的要求，拟定并向厂家提出制造任务书，最终由双方共同商定机组的技术条件，作为进一步设计的依据。
