同步皮带、同步齿轮型号规格表机械工程类2009-11-18 12:18:12 阅读711 评论0 字号：大中小订阅这里的资料应该对机械设计的网友有益吧——同步皮带、同步齿轮型号规格表第一部份同步皮带主要型号：一、3M 节距是3.00mm. 带高2.40mm, 齿高1.17mm. (120-3M-1800-3M)二、5M 节距是5.00mm. 带高3.80mm, 齿高2.06mm. (180-5M-2100-5M)三、8M 节距是8.00mm. 带高6.00mm, 齿高3.36mm. (368-8M-5600-8M)四、14M节距是14.00mm. 带高10.00mm, 齿高6.02mm. (966-14M-4760-14M)五、20M节距是20.00mm. 带高13.20mm, 齿高9.00mm. (20-20M-5600-20M)六、MXL 节距是2.032mm. 带高1.14mm, 齿高0.51mm. (32-MXL-1170-MXL)七、XXL 节距是3.175mm. 带高1.52mm, 齿高0.76mm. (B80-XXL-B463-XXL)八、XL 节距是5.080mm. 带高2.30mm, 齿高1.27mm. (54-XL-1300-XL)九、L 节距是9.525mm. 带高3.60mm, 齿高1.91mm. (98-L-1043-L)十、H 节距是12.700mm. 带高4.30mm, 齿高2.29mm. (185-H-2360-H)十一、XH 节距是22.225mm. 带高11.20mm, 齿高6.35mm. (464-XH-1800-XH)十二、XXH 节距是31.750mm. 带高15.70mm, 齿高9.53mm.十三、S2M 节距是2.00mm. 带高1.36mm, 齿高0.76mm. (130-S2M-30-S2M)十四、S3M 节距是3.00mm. 带高1.90mm, 齿高1.14mm. (150-S2M-3210-S2M)十五、S4.5M 节距是4.50mm. 带高2.81mm, 齿高1.71mm. (180-S4.5M-950-S4.5M)十六、S5M 节距是5.00mm. 带高3.40mm, 齿高1.91mm. (150-S5M-20-S5M)十七、S8M 节距是8.00mm. 带高5.30mm, 齿高3.05mm. (480-S8M-3200-S8M)十八、S14M 节距是14.00mm. 带高10.20mm, 齿高5.30mm. (966-S14M-4326-S14M)十九、P3M 节距是3.00mm. 带高1.90mm, 齿高1.15mm. (110-P3M-1569-P3M)二十、P5M 节距是5.00mm. 带高3.50mm, 齿高1.95mm. (225-P5M-2525-P5M)二十一、P8M 节距是8.00mm. 带高5.50mm, 齿高3.20mm. (376-P8M-2800-P8M)二十二、P14M 节距是14.00mm. 带高10.00mm, 齿高.00mm.(966-P14M-4578-P14M)二十三、T2.5 节距是2.50mm. 带高1.30mm, 齿高0.70mm. (145-T2.5-400-T2.5)二十四、T5 节距是5.00mm. 带高2.20mm, 齿高1.20mm. (150-T5-20-T5)二十五、T10 节距是10.00mm. 带高4.50mm, 齿高2.50mm. (340-T10-2800-T10)二十六、T20 节距是20.00mm. 带高8.00mm, 齿高5.00mm. (1240-T20-2760-T20)第二部份同步齿轮主要型号一、AS型(平面式无挡板)二、BS型(有台阶无挡板)三、AF型(平面式有挡板)四、BF型(有台阶有挡板)五、W型(两面凹形无挡板)带及同步带轮的选用同步带传动是一种带齿与带轮齿槽的啮合传动。
同步带圆弧齿同步带梯形齿同步带梯形齿双面同步带圆弧齿双面同步带RPP同步带圆弧同步带双面齿同步带梯形齿同步带同步带聚氨酯同步带同步带配同步轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品，同步带配同步轮传动是齿与齿抱在一起作精密配合，无滑动差距，传动平稳，具有精确的传动比，还能吸震，噪音小，，实现最精准的自动化控制，传动比范围大，可达到1：10，还可实现二级传动，应用灵活，允许线速可达40m/s，5000-1000/min转（个别齿型，如：5GT 8YU），传动动效率高，一般可达98%-99%，传递功率从几瓦到数百千瓦，张紧力小，不需润滑，无污染，更换方便，同时在目前市场PU（聚氨酯）同步带基本国产化后，运用更广泛，特别是在陶瓷和玻璃行业。
方型齿同步带分为：最轻型MXL、超轻型XXL（目前市场还没有广泛用）、特轻型XL、轻型L、重型H、特重型XH、超重型XXH，共七种，这几种是目前市场用的最广泛的。
特殊齿型的同步带又分为：最轻型T2.5、轻型T5、重型T10、最重型T20，现市场上又有AT5，AT10，AT20的，很多工程师又会问这几款跟非AT的区别呀，AT型的齿型跟T 型的差别底部为圆弧齿，而T型为全梯型齿，相对AT的传动会更精密一点，传动间隙小，当然噪音也会小些。
全圆弧齿同步带：HTD3M HTD5M HTD8M HTD14M HTD20M，圆弧齿同步带传动动精度高，噪音小。
半圆弧齿同步带：半圆弧齿同步带又称高扭矩同步带，半圆弧齿同步带是日本三星公司的名词，型号有，S2M、S3M、S4.5M、S5M、S8M、S14M，这种齿型的同步带是高扭矩同步还高精度同步带，当然生产精度也高，价格相对也比较贵。
精确圆弧齿同步带：1.5GT 2GT 3GT 5GT 这几种同步带目前国内生产厂家还是很少，以进口为主，市场也不，一般用于高精传动，进口设备常见，这几种型号为世界第一条橡胶三角皮带生产厂家盖茨（GA TER）厂家生产，此型号皮带一般在自动化控制设备上用。
同步皮带、同步齿轮型号规格表机械工程类2009-11-18 12:18:12 阅读711 评论0 字号：大中小订阅这里的资料应该对机械设计的网友有益吧——同步皮带、同步齿轮型号规格表第一部份同步皮带主要型号：一、3M 节距是3.00mm. 带高2.40mm, 齿高1.17mm. (120-3M-1800-3M)二、5M 节距是5.00mm. 带高3.80mm, 齿高2.06mm. (180-5M-2100-5M)三、8M 节距是8.00mm. 带高6.00mm, 齿高3.36mm. (368-8M-5600-8M)四、14M节距是14.00mm. 带高10.00mm, 齿高6.02mm. (966-14M-4760-14M)五、20M节距是20.00mm. 带高13.20mm, 齿高9.00mm. (20-20M-5600-20M)六、MXL 节距是2.032mm. 带高1.14mm, 齿高0.51mm. (32-MXL-1170-MXL)七、XXL 节距是3.175mm. 带高1.52mm, 齿高0.76mm. (B80-XXL-B463-XXL)八、XL 节距是5.080mm. 带高2.30mm, 齿高1.27mm. (54-XL-1300-XL)九、L 节距是9.525mm. 带高3.60mm, 齿高1.91mm. (98-L-1043-L)十、H 节距是12.700mm. 带高4.30mm, 齿高2.29mm. (185-H-2360-H)十一、XH 节距是22.225mm. 带高11.20mm, 齿高6.35mm. (464-XH-1800-XH)十二、XXH 节距是31.750mm. 带高15.70mm, 齿高9.53mm.十三、S2M 节距是2.00mm. 带高1.36mm, 齿高0.76mm. (130-S2M-30-S2M)十四、S3M 节距是3.00mm. 带高1.90mm, 齿高1.14mm. (150-S2M-3210-S2M)十五、S4.5M 节距是4.50mm. 带高2.81mm, 齿高1.71mm. (180-S4.5M-950-S4.5M)十六、S5M 节距是5.00mm. 带高3.40mm, 齿高1.91mm. (150-S5M-20-S5M)十七、S8M 节距是8.00mm. 带高5.30mm, 齿高3.05mm. (480-S8M-3200-S8M)十八、S14M 节距是14.00mm. 带高10.20mm, 齿高5.30mm. (966-S14M-4326-S14M)十九、P3M 节距是3.00mm. 带高1.90mm, 齿高1.15mm. (110-P3M-1569-P3M)二十、P5M 节距是5.00mm. 带高3.50mm, 齿高1.95mm. (225-P5M-2525-P5M)二十一、P8M 节距是8.00mm. 带高5.50mm, 齿高3.20mm. (376-P8M-2800-P8M)二十二、P14M 节距是14.00mm. 带高10.00mm, 齿高.00mm.(966-P14M-4578-P14M)二十三、T2.5 节距是2.50mm. 带高1.30mm, 齿高0.70mm. (145-T2.5-400-T2.5)二十四、T5 节距是5.00mm. 带高2.20mm, 齿高1.20mm. (150-T5-20-T5)二十五、T10 节距是10.00mm. 带高4.50mm, 齿高2.50mm. (340-T10-2800-T10)二十六、T20 节距是20.00mm. 带高8.00mm, 齿高5.00mm. (1240-T20-2760-T20)第二部份同步齿轮主要型号一、AS型(平面式无挡板)二、BS型(有台阶无挡板)三、AF型(平面式有挡板)四、BF型(有台阶有挡板)五、W型(两面凹形无挡板)带及同步带轮的选用同步带传动是一种带齿与带轮齿槽的啮合传动。
同步带深圳市科赛特同步带产品价绍：同步带传动是由内表面带有等间距齿的封闭环形胶带（胶带材质有：橡胶和PU/聚氨酯）和相应的带轮所组成。
传动工作时同步带的齿与带轮的齿槽相啮合传递运动和动力，因而具有齿轮传动、链传动和带传动的各种优点。
同步带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，能吸震，噪音小，传动比范围大，一般可达1：10，允许线速度可达40m/s，传动效率高，一般可达98%-99%。
传递功率从几瓦到数百千瓦。
结构紧凑还适用多轴传动，张紧力小，不需润滑，无污染，因而可在不允许有污染和工作环境较为恶劣的场合下正常工作。
广泛应用于汽车、烟草、纺织、印刷，玻璃，化工、轻工、冶金，仪表仪器、矿山、石油、机床、SMT、电脑打印、食品包装等机械设备传动装置上。
1.按材质分类：橡胶（内夹尼龙绳，凯夫拉绳）聚氨酯（内夹钢丝）。
2.按齿型分类梯型齿同步带 MXL XL L H XH XXH T2.5 T5 T10 T20 AT3 AT5AT10 AT20圆弧齿同步带 S2M S3M S4.5M S5M S8M S14M S20M 2M 3M 5M 8M 14M 20M2GT 3GT 5GT 8GT 14GT RPP5M RPP8M RPP14M RPP20M 8YU3.开口同步带分类橡胶开口同步带（常用于来回传动，如印刷机、画图机、打印机等）聚氨酯开口同步带（常用于来回传动，如陶瓷机械、纺织等）4.接驳同步带（即将开口带经过热加工接口，合接成环形）聚氨酯同步带可接驳型号如下：梯型齿同步带XL L H XH XXH T5 T10 T20 AT3 AT5 AT10 AT20圆弧齿同步带S3M S5M S8M S14M S20M 3M 5M 8M 14M 20MRPP5M RPP8M RPP14M RPP20M 无齿P2 无齿P3 无齿P45.聚氨酯环型无缝同步带梯型齿同步带 MXL XL L H XH XXH T5 T10 T20 AT3 T2.5 AT5 AT10 AT20圆弧齿同步带S3M S5M S8M S14M S20M 3M 5M 8M 14M 20M5.双面齿同步带：对称齿双面齿同步带错齿双面齿同步带6.特殊加工同步带齿面加绿布（可减低噪音）、表面加红胶（1mm-12mm）、表面加PU（1mm-4mm）同步带打孔、同步带锑齿、同步带加导条、同步带表面加档快公司经营理念：以质求存！以创新求发展！以诚信赢市场！参考资料：同步带轮深圳市科赛特同步带轮产品介绍：1.同步带轮型号如下：梯型齿同步带轮 MXL XL L H XH XXH T2.5 T5 T10 T20 AT3 AT5 AT10 AT20圆弧齿同步带轮 S2M S3M S4.5M S5M S8M S14M S20M 2M 3M 5M 8M 14M 20M2GT 3GT 5GT 8GT 14GT RPP5M RPP8M RPP14M RPP20M 8YU2.常用材质有铝、钢、铸铁、黄铜、尼龙、不锈钢等制造。
同步带配同步带轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品，同步带配同步轮传动是齿与齿抱在一起作精密配合，无滑动差距，传动平稳，具有精确的传动比，还能吸震，噪音小，，实现最精准的自动化控制，传动比范围大，可达到1：10，还可实现二级传动，应用灵活，允许线速可达40m/s，5000-1000/min转（个别齿型，如：5GT，8YU），传动动效率高，一般可达98%-99%，传递功率从几瓦到数百千瓦，张紧力小，不需润滑，无污染，更换方便，同时在目前市场PU（聚氨酯）同步带基本国产化后，运用更广泛，特别是在陶瓷和玻璃行业。
方型齿同步带分为：最轻型MXL、超轻型XXL（目前市场还没有广泛用）、特轻型XL、轻型L、重型H、特重型XH、超重型XXH，共七种，这几种是目前市场用的最广泛的。
特殊齿型的同步带又分为：最轻型T2.5、轻型T5、重型T10、最重型T20，现市场上又有AT5，AT10，AT20的，很多工程师又会问这几款跟非AT的区别呀，AT型的齿型跟T型的差别底部为圆弧齿，而T型为全梯型齿，相对AT的传动会更精密一点，传动间隙小，当然噪音也会小些。
全圆弧齿同步带：HTD3M、HTD5M、HTD8M、HTD14M、HTD20M，圆弧齿同步带传动动精度高，噪音小。
半圆弧齿同步带：半圆弧齿同步带又称高扭矩同步带，型号有，S2M、S3M、S4.5M、S5M、S8M、S14M，这种齿型的同步带是高扭矩同步还高精度同步带，当然生产精度也高，价格相对也比较贵。
精确圆弧齿同步带：1.5GT、2GT、3GT、5GT这几种同步带目前国内生产厂家还是很少，以进口为主，市场也不，一般用于高精传动，进口设备常见，此型号皮带一般在自动化控制设备上用。
8YU同步带：也是所半圆弧齿同步带，适合高速传动，高扭矩，传动速度可达1000rpm/min，一般用于医疗设备。
修正圆弧齿同步带：RPP5M、RPP8M齿型为兔牙型，转弯效果好，适合高速传动。
一、橡胶同步带1、梯型齿橡胶同步带规格型号MXL XL L H XH XXH T2.5 T5 T10 T20 AT5 AT10 AT20梯形齿同步带参数含义例如：1）120XL037 表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度：0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数型号：T10宽度：30mm2、圆弧齿同步带规格型号HTD 2M 3M 5M 8M 14M 20MSTS/STPD S2M S3M S4.5 S5M S8M S14MRPP/HPPD RPP2M RPP3M RPP5M RPP8M RPP14M圆弧齿同步带参数含义例如：HTD 1040-8M-30 表示节线长：1040 mm齿形参数型号：HTD 8M宽度：30mm二、双面齿同步带1、DA 型双面齿同步带规格型号D-AXL D-L DA-H DA-T5 DA-T10 DA-T20 DA-3M DA-5M DA-8M DA-14M DA-S8M DA型双面齿同步带参数含义例如：DA 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10 双面对称齿宽度：40mm2、DB 型双面齿同步带规格型号DB-XL DB-L DB-H DB-T5 DB-T10 DB-T20DB型双面齿同步带参数含义例如：DB 2000 X T10-40 表示节线长：2000 mm齿形参数型号：T10 双面错开齿宽度：40mm三、汽车同步带规格型号R(MR) Y(MY) ZBS YU RU ZA S8M ZD ZR ZAS ZB RHD RHX RPP SL ... 汽车同步带参数含义例如：99 RU 22 表示齿数：99齿形参数型号：RU宽度： 22mm四、多楔带规格型号PH PJ PK PL PM多楔带参数含义例如：1) 公制：10PJ1089楔数：10有效长度：1089 mm2） 10PJ250楔数：10有效长度：25*25.4=635mm五、切割V带普通V带规格型号Y Z A B C D E普通V带参数含义：例如：1) A 35 表示型号：A 长度：35*25.4=889mm2) 13 X 1000 表示宽度：13 长度：1000mm窄V带规格型号SPZ SPA SPB SPC XPZ XPA XPB XPC 3V(9N) 5V(15N) 8V(25N)窄V带参数含义:例如：1) SPZ 40 表示型号：SPZ 长度：40*25.4=1016mm2) SP 1016 表示型号：SPZ 长度：40*25.4=1016mm六、聚氨酯同步带规格型号MXL XL L H 2M S2M 3M S3M 5M 8M 14M T2.5 T5 AT5 T10 AT10聚氨酯同步带参数含义例如：1）120XL037 表示节线长：12*25.4=304.8mm齿形参数型号：XL宽度：0.37*25.4=9.4mm2）T10 X 1250 X30节线长：1250mm齿形参数型号：T10宽度：30mm3）HTD 1040-8M-30 表示节线长：1040 mm齿形参数型号：HTD 8M宽度：30mm七、开口PU同步带规格型号T5 T10 T20 AT5 AT10 AT20 XL L H XH HTD-5M HTD-8M HTD-14M STPD/STS-5M STPD/STS-8M开口PU同步带参数表示含义例如：30T5 表示齿形参数：T5 宽度：30mm 长度任意，根据客户来选型，一卷100米。
同步皮带、同步齿轮型号规格表机械工程类2009-11-18 12:18:12 阅读711 评论0 字号：大中小订阅这里的资料应该对机械设计的网友有益吧——同步皮带、同步齿轮型号规格表第一部份同步皮带主要型号：一、3M 节距是3.00mm. 带高2.40mm, 齿高1.17mm. (120-3M-1800-3M)二、5M 节距是5.00mm. 带高3.80mm, 齿高2.06mm. (180-5M-2100-5M)三、8M 节距是8.00mm. 带高6.00mm, 齿高3.36mm. (368-8M-5600-8M)四、14M节距是14.00mm. 带高10.00mm, 齿高6.02mm. (966-14M-4760-14M)五、20M节距是20.00mm. 带高13.20mm, 齿高9.00mm. (20-20M-5600-20M)六、MXL 节距是2.032mm. 带高1.14mm, 齿高0.51mm. (32-MXL-1170-MXL)七、XXL 节距是3.175mm. 带高1.52mm, 齿高0.76mm. (B80-XXL-B463-XXL)八、XL 节距是5.080mm. 带高2.30mm, 齿高1.27mm. (54-XL-1300-XL)九、L 节距是9.525mm. 带高3.60mm, 齿高1.91mm. (98-L-1043-L)十、H 节距是12.700mm. 带高4.30mm, 齿高2.29mm. (185-H-2360-H)十一、XH 节距是22.225mm. 带高11.20mm, 齿高6.35mm. (464-XH-1800-XH)十二、XXH 节距是31.750mm. 带高15.70mm, 齿高9.53mm.十三、S2M 节距是2.00mm. 带高1.36mm, 齿高0.76mm. (130-S2M-30-S2M)十四、S3M 节距是3.00mm. 带高1.90mm, 齿高1.14mm. (150-S2M-3210-S2M)十五、S4.5M 节距是4.50mm. 带高2.81mm, 齿高1.71mm. (180-S4.5M-950-S4.5M)十六、S5M 节距是5.00mm. 带高3.40mm, 齿高1.91mm. (150-S5M-20-S5M)十七、S8M 节距是8.00mm. 带高5.30mm, 齿高3.05mm. (480-S8M-3200-S8M)十八、S14M 节距是14.00mm. 带高10.20mm, 齿高5.30mm. (966-S14M-4326-S14M)十九、P3M 节距是3.00mm. 带高1.90mm, 齿高1.15mm. (110-P3M-1569-P3M)二十、P5M 节距是5.00mm. 带高3.50mm, 齿高1.95mm. (225-P5M-2525-P5M)二十一、P8M 节距是8.00mm. 带高5.50mm, 齿高3.20mm. (376-P8M-2800-P8M)二十二、P14M 节距是14.00mm. 带高10.00mm, 齿高.00mm.(966-P14M-4578-P14M)二十三、T2.5 节距是2.50mm. 带高1.30mm, 齿高0.70mm. (145-T2.5-400-T2.5)二十四、T5 节距是5.00mm. 带高2.20mm, 齿高1.20mm. (150-T5-20-T5)二十五、T10 节距是10.00mm. 带高4.50mm, 齿高2.50mm. (340-T10-2800-T10) 二十六、T20 节距是20.00mm. 带高8.00mm, 齿高5.00mm. (1240-T20-2760-T20) 第二部份同步齿轮主要型号一、AS型(平面式无挡板)二、BS型(有台阶无挡板)三、AF型(平面式有挡板)四、BF型(有台阶有挡板)五、W型(两面凹形无挡板)带及同步带轮的选用同步带传动是一种带齿与带轮齿槽的啮合传动。

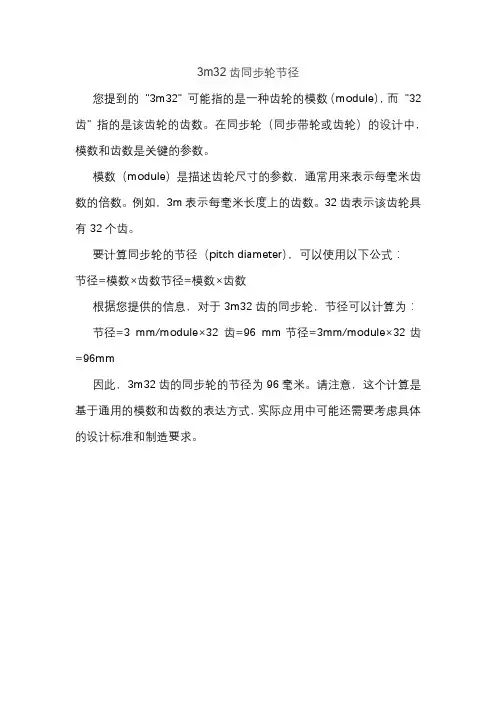

3m32齿同步轮节径
您提到的"3m32" 可能指的是一种齿轮的模数（module），而"32齿" 指的是该齿轮的齿数。
在同步轮（同步带轮或齿轮）的设计中，模数和齿数是关键的参数。
模数（module）是描述齿轮尺寸的参数，通常用来表示每毫米齿数的倍数。
例如，3m表示每毫米长度上的齿数。
32齿表示该齿轮具有32个齿。
要计算同步轮的节径（pitch diameter），可以使用以下公式：
节径=模数×齿数节径=模数×齿数
根据您提供的信息，对于3m32齿的同步轮，节径可以计算为：节径=3 mm/module×32 齿=96 mm节径=3mm/module×32齿=96mm
因此，3m32齿的同步轮的节径为96毫米。
请注意，这个计算是基于通用的模数和齿数的表达方式，实际应用中可能还需要考虑具体的设计标准和制造要求。
公司简介深圳市铭威（menway）带轮机械有限公司是一家生产加工、销售型企业，代理各国知名品牌。
当今市场要求我们在各个方面都应具有高度的灵活性和能动性，作为优质皮带的供应商，公司时时了解客户的需要，并对现有的产品进行不断的开发和完善，还可以根据客户的不同需求，开发不同行业的特殊皮带，质量稳定交期短。
因此，赢得了客户的信任和认可。
公司坚持市场定位，奉献一流的质量以及提供包括顾问咨询在内的全方位服务。
当然，铭威公司的产品，其应用和服务永远与未来的需求同步。
经过多年的经验积累和不懈努力，在动力传动和物料输送领域逐渐自我完善。
我们不断提高产品质量和客户服务意识。
从而在行业中树立良好的标兵形象，我们力求满足不同客户的需求，与我们的客户共同发展。
公司主要产品：橡胶、聚氨酯同步带，双面齿带，同步轮，PU、橡胶三角带，广角带，多沟带，PU圆带，平皮带，尼龙片基带，工业皮带，牵引带，龙带，锭带，生产线输送带，爬坡花纹输送带，塑钢链板，耐高温铁氟龙输送网带，铁氟龙布，PVC、PU、PE、硅胶、橡胶、食品级输送带，高速平皮带，彩印包装用带，塑钢网带，铝型材专用耐热毛毡，毛毡滚筒，瓦愣纸板械专用针刺带等。
产品应用范围：汽车，机床，纺织，印刷，食品包装，电线电缆，仪器仪表，石油化工，烟草，通讯等各行业的新型机械带传动之中。
代理品牌有：阪东（BANDO）、霓塔（NITTA）、西格林（SIEGLING）、哈伯西（HABASIT）、先锋（PIONEER）、山牌（MOUNTAIN）、奥比（OPTIBELT）、盖茨（GATES）等国外知名品牌!产品介绍一、深圳市铭威同步带产品介绍：1.按材质分类：橡胶（内夹尼龙绳，凯夫拉绳）聚氨酯（内夹钢丝）。
2.按齿型分类梯型齿橡胶同步带系列MXL XL L H XH XXH T2.5T5T10T20A T3AT5AT10AT20型号节距（mm）齿高(mm)带厚(mm)角度°MXL 2.0320.51 1.1440XL 5.08 1.27 2.350L9.525 1.91 3.640H12.7 2.29 4.340XH22.225 6.3511.240XXH31.759.5315.740T2.5 2.50.7 1.340T55 1.2 2.240T1010 2.5 4.540T20205840AT55 1.2 2.750AT1010 2.5550AT20205850圆弧齿橡胶同步带系列S2M S3M S4.5M S5M S8M S14M S20M2M3M5M8M14M20M 2GT3GT5GT8GT14GT RPP5M RPP8M RPP14M RPP20M8YUHTD齿形图 STPD\STS齿形图RPP\HPPD齿形图3.开口同步带分类橡胶开口同步带（常用于来回传动，如印刷机、画图机、打印机等）聚氨酯开口同步带（常用于来回传动，如陶瓷机械、纺织等）接驳同步带（即将开口带经过热加工接口，合接成环形）4.聚氨酯同步带可接驳型号如下：梯型齿同步带XL L H XH XXH T5T10T20A T3AT5AT10AT20圆弧齿同步带S3M S5M S8M S14M S20M3M5M8M14M20MRPP5M RPP8M RPP14M RPP20M无齿P2 无齿P3 无齿P45.聚氨酯环型无缝同步带梯型齿同步带 MXL XL L H XH XXH T5T10T20AT3T2.5 A T5A T10AT20圆弧齿同步带S3M S5M S8M S14M S20M3M5M8M14M20M双面齿同步带：对称齿双面齿同步带错齿双面齿同步带6特殊加工同步带:齿面加绿布（可减低噪音）、表面加红胶（1mm-12mm）、表面加PU（1mm-4mm）同步带打孔、同步带锑齿、同步带加导条、同步带表面加档块特殊皮带均可根据客户要求及所能提供的图纸：设计—订做—加工—批量生产。
橡胶同步带各型号部位尺寸Instruction when checking form and orfering pully 梯形齿橡胶同步带T type industrial svnchronous belt型号 Type 节距Pb Picth 齿高htTooth height 带厚hsBelt thickness角度2В度 Angel MXL 2.032 0.51 1.14 40 XL 5.080 1.27 2.30 50 L 9.525 1.91 3.60 40 H 12.70 2.29 4.30 40 XH 22.225 6.35 11.20 40 XXH 31.750 9.63 15.70 40 T2.5 2.5 0.7 1.30 40 T5 5 1.20 2.20 40 10T10 2.50 4.50 40 T20 20 5.00 8.00 40 AT5 5 1.20 2.70 50 AT10102.50 5.00 50 AT20 20 5.008.0050圆弧齿橡胶同步带Arc tooth industral rubber synchronous belt齿轮型号 Gear Code型号 type 节距pb Pich 齿高htTooth height 带厚hsBelt thickness3M 3 1.17 2.4 5M5 2.06 3.8 8M 8 3.36 6.00 14M 14 6.02 10.00 HTD20M 20 8.4 13.20 S2M 2 0.76 1.36 S3M3 1.14 1.9 S4.5M 4.5 1.71 2.81 S5M 5 1.91 3.4 S8M8 3.05 5.3 STPD/STSS14M145.310.2同步轮齿形尺寸图表PIMENSION OF GEAR SHAPE梯形直边齿轮齿形尺寸Dimension & tolerance of linear type pulley表1（mm）型号 Type 节距Pb Picth bw hg Y ±1.5 Rb Rt MXL 2.032 0.84±0.05 0.69 20 0.35 0.13 XL 5.080 1.32±0.05 1.65 25 0.41 0.64 L 9.525 3.05±0.10 2.67 20 1.19 1.17 H 12.70 4.19±0.13 3.05 20 1.60 1.6 XH22.225 7.90±0.15 7.14 20 1.98 2.39 XXH31.75012.17±0.1810.31203.963.18T 形齿（西德）同步轮齿形尺寸Ension of Ttype pulley表2（mm）形状type形状type 型号 Type节距Pb PicthSE brN br SE hg N hg Y ±15度Rt RbT2.5 2.5 1.75 +0.05 0 1.83+0.050 0.75+0.050 1 25 0.2 0.3 +0.050 T5 5.0 2.96 +0.05 0 3.32+0.050 1.25+0.050 1.9525 0.4 0.6 +0.050 T10 10.06.02 +0.1 0 6.57+0.10 2.6+0.10 3.425 0.6 0.8 +0.100 T20 20.011.65+0.15 012.6+0.1505.2+0.1306250.8 1.2+0.100HTD 型带轮齿形尺寸Dimension of HTD type pulley表3（mm）型号 Type 节距Pb PicthY±1.5bw hg Rb Rt3M 3 1.28 0.91 1.90 0.3 ≈14度 5M 5 2.16 1.56 3.25 0.48 ≈14度 8M 8 3.54 2.57 5.35 0.8 ≈14度 14M 14 6.20 4.65 9.80 1.4 ≈14度STPD/STS 型带轮齿形尺寸Dimension of S type pulley型号Type节距PbPicthbw hgY±1.5Rb RtS2M 2 0.76 1.325 1.30 0.1 0.19 S3M 3 1.11 1.975 1.95 0.15 0.28 S4.5M 4.5 1.59 2.98 2.93 0.22 0.48 S5M 5 1.77 3.275 3.25 0.25 0.55 S8M 8 2.83 5.30 5.20 0.4 0.9 S14M 14 4.95 9.28 9.10 0.7 1.6同步轮主要部位尺寸允差值THE TOLERANCE IN MAIN PARTS OF PULLY同步轮节距公差 Picth tolerance 表5（mm）允许偏差 tolerance带轮外径outside dianmeter pitch任意两相临齿间distance between too closegers90 弧内约允差within 90 tolerance≤25.400.030.05 >25.40-50.800.030.08>50.80-101.600.030.10>101.60-177.800.030.13>177.80-304.800.030.15>304.80-508.000.030.18 >508.000.030.20同步轮外径公差 Tolerance of outside diameter of puuley表6（mm）带轮外径 Outside diameter允差Outside diameter≤25.4+0.05 0>25.40-50.80+0.08 0>50.80-101.60+0.10 0>101.60-177.80+0.13 0>177.80-304.80+0.15 0>304.80-508.00+0.18 0>508.00+0.20 0同步轮端面允许跳动量 Allowable bounce of pulley end表7（mm）带轮外径Outside diameter pitch 允许跳动量≤101.600.10>101.60-254.00带轮外径×0.001>254.000.25+[(带轮外径-254.00)×0.005]同步轮端面允许跳动量Allowable bounce of pulley warp direction表7（mm）带轮外径outside diameter pitch允跳值≤203.200.13>203.200.13+[带轮外径-203.20)×0.005]。
