标准层模板配置层数计算书

（二）、采用七夹板与扣件式钢管支撑相结合的支撑方案设计计算：模板及其支架计算的荷载标准值及荷载分项系数表以下对模板进行验算。

一）楼板模板计算：按普通胶合板（1830×915×18）验算，龙骨间距600，按三跨连续梁计算。

1、荷载设计值1）模板自重：300N/m2×0.915m×1.2=329.4N/m2）新浇砼重：24000N/m3×0.10m×0.915m×1.2=2635.2N/m3）钢筋自重：1100N/m3×0.915m×0.10m×1.2=120.78N/m合计：329.4+2635.2+120.78=3085.38N/m4）施工工人及设备重量：2500N/m2×0.915m×1.4=3201N/m2、弯矩设计值M=（-0.10）×3085.38×(0.6)2+(-0.117)×3201×(0.6)2=245.89N·M另考虑集中荷载F=2500N，由两块模板分别承担。

F1=1250NM1=0.08×3085.38×(0.6)2+0.213×1250×0.6=248.61 N·M3、承载力验算W=bh2/6=915×182/6=49410mm3δm=M max/w=2.48×105/49410=5.02N/mm<[ ]=15.21N/mm2满足要求4、挠度验算W=k·f·q·l4/100EI=0.677×3085.38×10-3×6004/(100×9×103×915×183/12)=0.68<[L/250]=2.4mm满足要求.二）模板的龙骨验算采用50×100松木龙骨·600，水平钢管间距1000（即龙骨的跨度），按三跨连续梁计算1、荷载1）模板：300N/m2×0.6m×1.2=216N/m2）砼24000N/m3×0.6m×0.10m×1.2=1728N/m3）1100N/m3×0.6m×0.10m×1.2=79.2N/m合计：216+1728+79.2=2023.2N/m4）施工荷载：2500N/m2×0.6m×1.4=2100N/m2、弯距M=(-0.10)×2023.2×1.02+(-0.117)×2100×1.02=-448.02N·M另考虑集中荷载F=2500NM1=0.08×2023.2×1.02+0.213×2500×1.02=694.36 N·M3、承载力验算W=bh2/6=50×1002/6=0.833×105δm=M/W=694360/0.833×1.05=8.33N/m2<14.95N/m24、挠度验算W= k·f·q·l4/100EI=0.677×2023.2×10-3×10004/(100×9×103×50×1003/12)0.37mm <[W]=L/250=4mm满足要求. 三）水平钢管采用￠48×3.5焊接钢管,间距1000mm,跨度1000，按五跨连续梁计算。

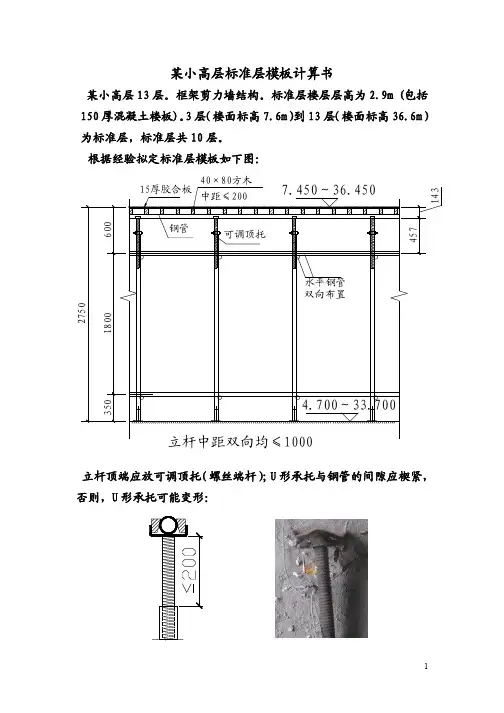

某小高层标准层模板计算书某小高层13层。

框架剪力墙结构。

标准层楼层层高为2.9m (包括150厚混凝土楼板)。

3层（楼面标高7.6m）到13层（楼面标高36.6m）为标准层，标准层共10层。

根据经验拟定标准层模板如下图：立杆顶端应放可调顶托（螺丝端杆）；U 形承托与钢管的间隙应楔紧，否则，U 形承托可能变形：下面对上述模板图进行验算：用“建筑施工模板安全技术规范”JGJ162-2008 （简称模板规范）验算胶合板、方木及水平钢管。

用“建筑施工扣件式钢管脚手架安全技术规范” JGJ130-2011(简称脚手架规范)验算立杆。

胶合板验算：胶合板荷载标准值：（模板规范4.1）15厚胶合板自重标准值 G1K=8×0.015=0.12 KN/㎡胶合板重力密度取 8KN/m3 (偏大)混凝土自重标准值： G2K=24×0.15=3.6 KN/㎡钢筋自重标准值： G3K=1.5×0.15=0.225 KN/㎡施工人员及设备荷载标准值 Q1K=2.5 KN/㎡另外用集中荷载2.5KN验算胶合板及方木。

胶合板受的恒载标准值 G K=0.12+3.6+0.225=3.945 KN/㎡结构重要性系数 γ0=0.9 荷载组合值系数 0.7（模板规范4.3）胶合板荷载设计 q1=0.9（1.35×3.945+ 0.7×1.4×2.5）=7 KN/㎡ q2=0.9(1.2×3.945+1.4×2.5)=7.41 KN/㎡取胶合板荷载设计值 q=7.41KN/㎡方木间距即胶合板跨度200胶合板线荷载设计值(取1m宽板) q=1×7.41=7.41KN/m模板规范 5.2.1条规定，面板按简支计算。

按均布恒载+均布活荷载计算胶合板弯矩M=0.125ql2=0.125×7.41×0.22=0.037KNm按均布恒载+2.5KN集中力计算胶合板弯矩：M1=0.9（0.125×1.2×3.945×0.22+0.25×2.5×1.4×0.2）=0.18KNm M2=0.9（0.125×1.35×3.945×0.22+0.25×0.7×2.5×1.4×0.2）=0.134KNm三个弯矩： 0.037、0.18、0.134 取弯矩 M=0.18 KNm上式中 f=12N/mm 2见模板规范附录A。

标准层柱模板支撑计算书一、柱模板基本参数（以900*900为例）柱模板的截面宽度 B=900mm ，B 方向对拉螺栓1道， 柱模板的截面高度 H=900mm ，H 方向对拉螺栓1道， 柱模板的计算高度 L = 6mm ， 柱箍间距计算跨度 d = 500mm 。

柱箍采用双钢管48mm×3.0mm 。

柱模板竖楞截面宽度40mm ，高度80mm 。

B 方向竖楞5根，H 方向竖楞5根。

面板厚度15mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方剪切强度1.3N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。

900柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取25.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.220kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×28.220=25.398kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×4.000=3.600kN/m 2。

三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下17.76k N /mA面板计算简图 面板的计算宽度取柱箍间距0.50m 。

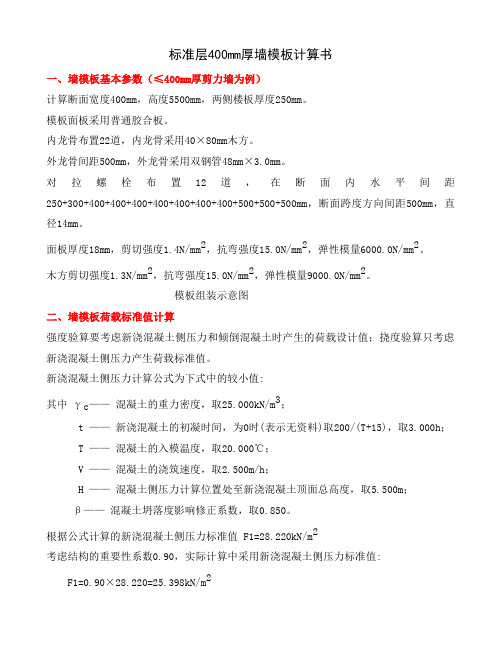

标准层400mm厚墙模板计算书一、墙模板基本参数（≤400mm厚剪力墙为例）计算断面宽度400mm，高度5500mm，两侧楼板厚度250mm。

模板面板采用普通胶合板。

内龙骨布置22道，内龙骨采用40×80mm木方。

外龙骨间距500mm，外龙骨采用双钢管48mm×3.0mm。

对拉螺栓布置12道，在断面内水平间距250+300+400+400+400+400+400+400+400+500+500+500mm，断面跨度方向间距500mm，直径14mm。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

木方剪切强度1.3N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。

模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取25.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取5.500m；β——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.220kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×28.220=25.398kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90×4.000=3.600kN/m2。

三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照连续梁计算。

面板的计算宽度取0.50m。

模板计算书一、剪力墙模板计算1、墙体模板初步设计墙体模板内竖楞50×100㎜，方木间距为200㎜，外横楞用2×φ48×3.5架子管，间距600㎜。

外墙拟采用φ12对拉止水螺栓，布置间距@400*600㎜；内墙采用φ14对拉穿墙螺栓，布置间距为@400㎜。

2、荷载计算a 、新浇砼对模板产生的侧压力为○1，标准层的层高3.15m ，侧压力为：2121122.0Vt r F o c ββ=F 2=Hr c取两者较小值。

式中：F 1、F 2——新浇砼对模板产生的最大侧压力； r c ——砼重力密度，取24KN/m ；t 0——新浇砼的初凝时间，按商品砼为4～6h ，本工程取t 0=5h ； v ——砼浇筑速度，取v=3m/h ；H ——砼侧压力计算位置处至新浇筑顶面的总高度取H=3.15m ； β1——外加剂影响修正系数，取β1=1.0；β2——砼坍落度修正系数，按坍度170㎜，取β2=1.15； 因此得：F 1=0.22×24×5×1.0×1.15×31/2=52.58KN/㎡ F 2=24×3.15=75.6KN/㎡＞F1 取F=F 1=52.58KN/㎡b 、倾倒砼时对模板产生的水平荷载○2 砼采用布料杆浇筑，取倾倒砼对模板产生的水平荷载为4KN/㎡。

由○1、○2两项荷载组合，得模板承受的水平荷载值为： q 1=1.2×○1+1.4×○2=1.2×52.58+1.4×4=68.69KN/㎡(此项用于验算模板及其支撑的强度)q 2=○1=52.58KN/㎡(此项用于验算模板及其支撑的刚度)3、次龙骨的设计及验算次龙骨选用50×100㎜的杉木，间距200㎜，按受力方向垂直于木纹方向其截面性能为：E=10000N/㎜2， σ=87N/㎜2，I=416㎝2，W=83㎝2 主龙骨间距取600㎜，次龙骨按三跨连续梁计算。

板模板(扣件式)计算书因11层、15层、16层、20层、24层的连廊部位及28层中空部位其支模架高度分别为5. 5m 、22m 、5.5m 、22m 、221n 及5.5m,取其大者计算，故选取15层的22n l 支模架进行计算。

计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2010 一、工程属性二、荷载设计三、模板体系设计设计简图如下:四、面板验算面板类型覆面木胶合板面板厚度(mm) 18面板抗弯强度设计值［门(N/mm2) 15 面板弹性模量E(N/mnd 10000根据《建筑施工模板安全技术规范》5. 2.1〃面板可按简支跨计算〃的规定，另据现实, 楼板面板应搁置在梁侧模板上，因此本例以简支梁，取1m单位宽度计算。

计算简图如下：777J模板设计平面图模板设计剖面图(楼板长向)W=bh76=1000X 18X 18/6 = 54000mni3, I=bh3/12=1000X 18X 18X 18/12 = 486000mni4 .1、强度验算q1 = 0. 9max [ 1. 2 (G Jk+ (G3k+G2k) Xh)+1. 4Q ik, 1. 35(Gi k+(G3k+G2k) Xh)+1.4X0. 7Q lk] Xb=0. 9max[1.2X (0. 1+(1. 1+24) X0. 18)+1. 4X2. 5,1.35X (0. 1 + (1. 1+24) XO. 18)+1. 4X0. 7X2.5] X 1=8. 137kN/mq2=0. 9X1.2XG lk Xb=0. 9X1. 2X0. IX 1=0. 108kN/mp = 0.9X1.4XQ1K=0.9X1.4X2. 5 = 3. 15kNMm”=max[qj2/8, q2l2/8+pl/4]=max [8. 137X0. 32/8, 0. 108X0. 32/8+3. 15X0. 3/4] =0. 237kN • mo =M max/W=O. 237X10754000=4. 397N/mm2^ [f] = 15N/mm2满足要求！q=(G lk+(G3k+G2k) Xh) Xb=(0. 1+(1. 1+24) XO. 18) X 1=4. 618kN/mv =5ql7 (384EI) =5 X 4, 618 X 3007 (384 X 10000 X 486000) =0. lmm< [ v]= 1/400 = 300/400 = 0. 75mm满足要求！五、小梁验算因［B/h］取整=［5450/900］取整=6,按四等跨连续梁计算，又因小梁较大悬挑长度为25mm,因此需进行最不利组合，计算简图如下:q ：f2525. 1、强度验算qi=O. 9max[ 1. 2(G lk+ (G3k+G2k) Xh)+1. 4Qi k,1. 35(G lk+ (G3k+G2k) Xh)+1.4X0. 7Q lk] Xb=O. 9Xmax[l. 2X (0. 3+(1. 1+24) X0. 18)+1. 4X2. 5, 1. 35X (0. 3+(1. 1+24) XO. 18)+1. 4X0. 7X2. 5]X0. 3 = 2. 506kN/m因此，3静=0.9XL2(Gv+(G3k+G2k) Xh) Xb=0.9X1.2X (0. 3+(1. 1+24) XO. 18) XO. 3 = 1.561kN/mqi活=0. 9X1.4XQ lk Xb=0. 9X 1. 4X2. 5X0. 3 = 0. 945kN/mM)=0. 107q^L2+0. 121q lffi L2=0. 107X1.561X0. 92+0. 121X0. 945X0. 92=0. 228kN • m q2=0. 9X 1. 2XG lk Xb=0. 9X 1. 2X0. 3X0. 3 = 0. 097kN/mp = 0. 9X1.4XQ lk=0. 9X1.4X2. 5 = 3. 15kNM2=max [0. 077q2L2+0. 21 pL, 0. 107q2L2+0. 181pL]=max [0. 077 X 0. 097 X 0. 92+0. 21X3.15X0.9, 0. 107X0. 097X0. 92+0. 181X3. 15X0. 9]=0. 601 kN • mM3=max[q1L172, q2L172+pL1]=max[2. 506X0. 02572, 0. 097X 0. 02572+3. 15X0. 025]= 0. 079kN • mM max=max [Mi, M2, M3] = max[0. 228, 0. 601, 0. 079] =0. 601kN • m。

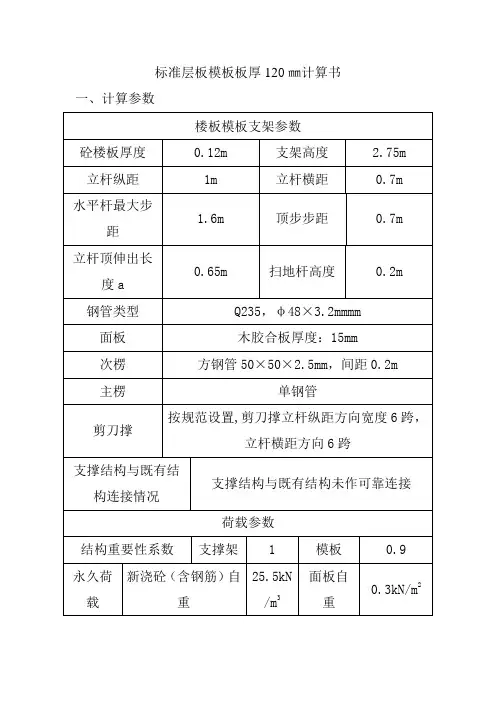

标准层板模板板厚120㎜计算书一、计算参数二、模板面板验算面板采用木胶合板，厚度为15mm，取主楞间距1m的面板作为计算宽度。

面板的截面抵抗矩W=1000×15×15/6=37500mm3；截面惯性矩I=1000×15×15×15/12=281250mm4；（一）强度验算1、面板按简支梁计算，其计算跨度取支承面板的次楞间距，L=0.2m。

2、荷载计算取均布荷载或集中荷载两种作用效应考虑，计算结果取其大值。

均布线荷载设计值为：q1=0.9×[1.2×(25.5×0.12+0×0.12+0.3)+1.4×3]×1=7.409kN/mq1=0.9×[1.35×(25.5×0.12+0×0.12+0.3)+1.4×0.7×3]×1=6.728kN/m根据以上两者比较应取q1=7.409kN/m作为设计依据。

集中荷载设计值：模板自重线荷载设计值q2=0.9×1.2×1×0.3=0.324kN/m 跨中集中荷载设计值P=0.9×1.4×2.5=3.150kN3、强度验算施工荷载为均布线荷载：M1=0.125q1l2=0.125×7.409×0.22=0.037kN·m施工荷载为集中荷载：M2=0.125q2l2+0.25Pl=0.125×0.324×0.22+0.25×3.150×0.2=0.159kN·m取M max=0.159KN·m验算强度。

面板抗弯强度设计值f=12.5N/mm2；σ= M max=0.159×106=4.24N/mm2?<f=12.5N/mm2 W 37500面板强度满足要求!（二）挠度验算挠度验算时，荷载效应组合取永久荷载+施工均布荷载，分项系数均取1.0。

模板支架计算书模板支架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

一、参数信息:1.脚手架参数横向间距或排距(m):1.20；纵距(m):1.20；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；脚手架搭设高度(m):4.00；采用的钢管(mm):Φ48Χ3.5 ；扣件连接方式:双扣件，取扣件抗滑承载力系数:0.80；板底支撑连接方式:方木支撑；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；楼板浇筑厚度(m):0.12；倾倒混凝土荷载标准值(kN/m2):2.000；施工均布荷载标准值(kN/m2):1.000；3.楼板参数钢筋级别:三级钢HRB 400(20MnSiV,20MnSiNb,20MnTi)；楼板混凝土标号:C30；每层标准施工天数:8；每平米楼板截面的钢筋面积(mm2):1440.000；计算楼板的宽度(m):0.12；计算楼板的厚度(m):0.12；计算楼板的长度(m):4.50；施工平均温度(℃):15.000；4.木方参数木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):300.000；木方的截面宽度(mm):60.00；木方的截面高度(mm):80.00；图2 楼板支撑架荷载计算单元二、模板支撑方木的计算:方木按照简支梁计算，截面惯性矩I和截面抵抗矩W分别为: W=6.000×8.000×8.000/6 = 64.00 cm3；I=6.000×8.000×8.000×8.000/12 = 256.00 cm4；方木楞计算简图1.荷载的计算：(1)钢筋混凝土板自重(kN/m)：q1= 25.000×0.300×0.120 = 0.900 kN/m；(2)模板的自重线荷载(kN/m):q2= 0.350×0.300 = 0.105 kN/m ；(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：p1= (1.000 + 2.000)×1.200×0.300 = 1.080 kN；2.强度验算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 1.2 × (q1 + q2) = 1.2×(0.900 + 0.105) = 1.206 kN/m；集中荷载 p = 1.4×1.080=1.512 kN；最大弯距 M = Pl/4 + ql2/8 = 1.512×1.200 /4 + 1.206×1.2002/8 = 0.671 kN；最大支座力 N = P/2 + ql/2 = 1.512/2 +1.206×1.200/2 = 1.480 kN ；方木最大应力计算值σ= M /W = 0.671Χ106/64000.00 = 10.479 N/mm2；方木的抗弯强度设计值 [f]=13.0 N/mm2；方木的最大应力计算值为 10.479 N/mm2小于方木的抗弯强度设计值 13.0 N/mm2,满足要求!3.抗剪验算：最大剪力的计算公式如下:Q = ql/2 + P/2截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力: Q = 1.206×1.200/2+1.512/2 = 1.480 kN；方木受剪应力计算值 T = 3 ×1.480×103/(2 ×60.000×80.000) = 0.462N/mm2；方木抗剪强度设计值 [T] = 1.400 N/mm2；方木的受剪应力计算值 0.462 N/mm2小于方木的抗剪强度设计值 1.400 N/mm2，满足要求!4.挠度验算:最大挠度考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下:均布荷载 q = q1 + q2= 1.005 kN/m；集中荷载 p = 1.080 kN；最大挠度计算值 V= 5×1.005×1200.04 /(384×9500.000×2560000.000) +1080.000×1200.03 /( 48×9500.000×2560000.0) = 2.714 mm；最大允许挠度 [V]=1200.000/ 250=4.800 mm；方木的最大挠度计算值 2.714 mm 小于方木的最大允许挠度 4.800 mm,满足要求!三、板底支撑钢管计算（内容为固定不变）:支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取纵向板底支撑传递力，P = 1.206×1.000 + 1.260 = 2.466 kN；= 0.830 kN.m ；最大弯矩 Mmax= 2.122 mm ；最大变形 Vmax= 8.968 kN ；最大支座力 Qmax最大应力σ= 163.410 N/mm2；支撑钢管的抗压强度设计值 [f]= 205.000 N/mm2；支撑钢管的最大应力计算值 163.410 N/mm2小于支撑钢管的抗压强度设计值205.000 N/mm2,满足要求!支撑钢管的最大挠度小于1000.000/150与10 mm,满足要求!四、扣件抗滑移的计算（内容为固定不变）:按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编，P96页，双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转双扣件承载力取值为12.80kN 。

标准层剪力墙模板计算书墙模板的计算参照《建筑施工手册》第四版、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB50009-2001)、《混凝土结构设计规范》GB50010-2002、《钢结构设计规范》(GB50017-2003)等规范。

墙模板的背部支撑由两层龙骨（木楞或钢楞）组成：直接支撑模板的为次龙骨，即内龙骨；用以支撑内层龙骨的为主龙骨，即外龙骨。

组装墙体模板时，通过穿墙螺栓将墙体两侧模板拉结，每个穿墙螺栓成为主龙骨的支点。

根据规范，当采用溜槽、串筒或导管时，倾倒混凝土产生的荷载标准值为2.00kN/m2；一、参数信息1.基本参数次楞(内龙骨)间距(mm):200mm；穿墙螺栓水平间距(mm):600mm；主楞(外龙骨)间距(mm):400mm；穿墙螺栓竖向间距(mm):400mm；对拉螺栓直径(mm):M14；2.主楞信息龙骨材料:钢楞；截面类型：圆形钢管48×3.0截面惯性矩I(cm4):10.78cm4；截面抵抗矩W(cm3):4.49cm3；主楞肢数:1；3.次楞信息龙骨材料:木楞；截面类型:矩形；宽度(mm):60mm；高度(mm):80mm；次楞肢数:2；4.面板参数面板类型:胶合面板；面板厚度(mm):18.00mm；面板弹性模量(N/mm2):9500.00N/mm2；面板抗弯强度设计值f c(N/mm2):13.00N/mm2；面板抗剪强度设计值(N/mm2):1.50N/mm2；5.木方参数方木抗弯强度设计值f c(N/mm2):130.00N/mm2；方木弹性模量E(N/mm2):9500.00N/mm2；方木抗剪强度设计值f t(N/mm2):1.50N/mm2；钢楞弹性模量E(N/mm)2:210000N/mm2；钢楞抗弯强度设计值f c N/mm2:205N/mm2；墙模板设计简图二、墙模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:其中γ--混凝土的重力密度，取24.00kN/m3；t--新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；T--混凝土的入模温度，取20.00℃；V--混凝土的浇筑速度，取2.50m/h；H--模板计算高度，取3.00m；β1--外加剂影响修正系数，取1.20；β2--混凝土坍落度影响修正系数，取1.15。

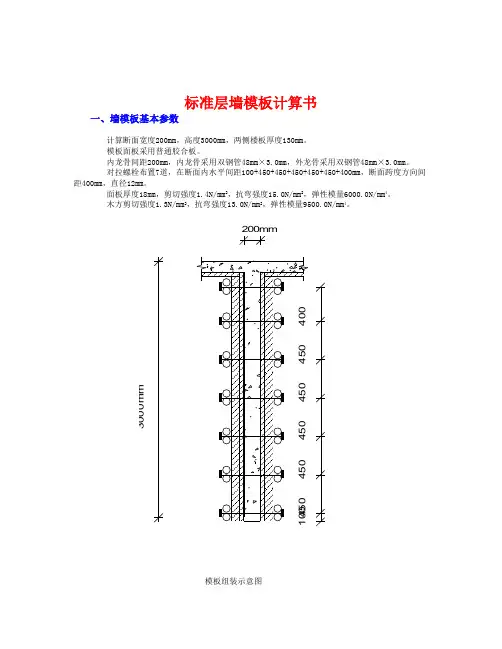

标准层墙模板计算书一、墙模板基本参数计算断面宽度200mm ，高度3000mm ，两侧楼板厚度130mm 。

模板面板采用普通胶合板。

内龙骨间距200mm ，内龙骨采用双钢管48mm ×3.0mm ，外龙骨采用双钢管48mm ×3.0mm 。

对拉螺栓布置7道，在断面内水平间距100+450+450+450+450+450+400mm ，断面跨度方向间距400mm ，直径12mm 。

面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 4。

木方剪切强度1.3N/mm 2，抗弯强度13.0N/mm 2，弹性模量9500.0N/mm 4。

3000m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m ；1—— 外加剂影响修正系数，取1.000；2—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×50.000=45.000kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m 2。

三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照简支梁计算。
