CPU散热风扇微型直流无刷风扇电路图

散热风扇原理图
散热风扇原理图如下所示（不含标题）：
[图]
图中所示为散热风扇的原理图，主要包括以下几个部分：
1. 电源：提供电能给风扇驱动器和风扇电机。

2. 风扇驱动器：接收来自电源的电能，控制电流的大小和方向。

3. 风扇电机：通过电能驱动，带动风扇叶片旋转。

4. 风扇叶片：连接到风扇电机的旋转部件，负责产生气流。

5. 散热片：位于风扇叶片后方，通过风扇产生的气流，增加散热效率，降低设备温度。

工作原理如下：
当电源通电后，电能被风扇驱动器接收并控制电流的大小和方向。

驱动器将电能传输给风扇电机，使其开始工作。

风扇电机通过电能转化为机械能，带动风扇叶片旋转。

随着叶片的旋转，风扇产生的气流经过散热片，从而增加了散热效率。

气流的流动会带走设备内部的热量，使设备保持在所需的温度范围内。

总结起来，散热风扇通过电能驱动风扇电机，带动风扇叶片旋转产生气流，并通过散热片增加散热效率，以降低设备温度。

直流无刷风扇电路Last revision on 21 December 2020直流无刷风扇电路微型直流电机在家用电器中应用很广，尤其在计算机中广泛采用直流电机进行排风降温，这种新型的直流风扇采用无刷结构，克服了传统换向器式（有刷）电机易磨损、噪音大、寿命短等缺点。

据实物绘制的几种风扇电路，如附图所示。

其中图１为电源风扇电路；图２为显卡风扇电路；图３为ＣＰＵ风扇电路。

图１中Ｌ１、Ｌ２为风扇无刷电动机的电枢绕组。

ＩＣ为霍尔器件，其{1}脚为电源正端；{2}脚为电源负端；{3}脚为输出端；当其{3}脚输出高电平时，三极管ＴＲ１导通，Ｌ１被接通（同时ＴＲ１ｃ极呈低电平，ＴＲ２截止）；当ＩＣ{3}脚输出低电平时，ＴＲ１截止，其ｃ极呈高电平，ＴＲ２导通，Ｌ２被接通。

如此循环不已，Ｌ１、Ｌ２轮流通电形成旋转磁场而使无刷电机旋转，带动风扇工作。

图２、图３电路的工作原理与上述相同。

由于ＣＰＵ等工作温度高，风扇工作环境温度高，最常见的故障现象为润滑油干涸，出现很大的噪音，也影响风扇工作。

这可揭开风扇有标签的一面，加几滴润滑油即可；另一种故障现象为晶体管损坏，可揭开标签，去掉内卡圈，拆开后更换相同的晶体管即可。

电脑及电子设备冷却风机用的大多是直流无刷电机，现解剖一个通过实物讲一下工作原理。

下面是解剖照片。

以上是实物解剖。

根据实物测绘电路原理图如下：直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极对数(P)影响：N=120f / P。

在转子极对数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。

直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速反馈至控制中心反复校正，以期达到接近直流电机特性的方式。

也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。

直流无刷电机为了能转动，必须使定子线圈的磁场和转子永久磁体的磁场之间始终存在一定的角度。

直流无刷风扇电路 Revised as of 23 November 2020直流无刷风扇电路微型直流电机在家用电器中应用很广，尤其在计算机中广泛采用直流电机进行排风降温，这种新型的直流风扇采用无刷结构，克服了传统换向器式（有刷）电机易磨损、噪音大、寿命短等缺点。

据实物绘制的几种风扇电路，如附图所示。

其中图１为电源风扇电路；图２为显卡风扇电路；图３为ＣＰＵ风扇电路。

图１中Ｌ１、Ｌ２为风扇无刷电动机的电枢绕组。

ＩＣ为霍尔器件，其{1}脚为电源正端；{2}脚为电源负端；{3}脚为输出端；当其{3}脚输出高电平时，三极管ＴＲ１导通，Ｌ１被接通（同时ＴＲ１ｃ极呈低电平，ＴＲ２截止）；当ＩＣ{3}脚输出低电平时，ＴＲ１截止，其ｃ极呈高电平，ＴＲ２导通，Ｌ２被接通。

如此循环不已，Ｌ１、Ｌ２轮流通电形成旋转磁场而使无刷电机旋转，带动风扇工作。

图２、图３电路的工作原理与上述相同。

由于ＣＰＵ等工作温度高，风扇工作环境温度高，最常见的故障现象为润滑油干涸，出现很大的噪音，也影响风扇工作。

这可揭开风扇有标签的一面，加几滴润滑油即可；另一种故障现象为晶体管损坏，可揭开标签，去掉内卡圈，拆开后更换相同的晶体管即可。

电脑及电子设备冷却风机用的大多是直流无刷电机，现解剖一个通过实物讲一下工作原理。

下面是解剖照片。

以上是实物解剖。

根据实物测绘电路原理图如下：直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极对数(P)影响：N=120f / P。

在转子极对数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。

直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速反馈至控制中心反复校正，以期达到接近直流电机特性的方式。

也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。

直流无刷电机为了能转动，必须使定子线圈的磁场和转子永久磁体的磁场之间始终存在一定的角度。

风扇的电路图如下
其中的电容为无极性电容，作用是将单相交流电转为二相，以产生二相旋转磁场，使转子转动，同时还可以增高启动转矩。

故障一般是通电后不转。

检查时，先把风扇竖起放 (不可横放，以免安全开关打开) 测插头电阻，一般为６００－９００欧。

若有电阻，则无断路或电机烧坏。

不能转的原因是防尘措施不好，且没加润滑油，使风扇转子太紧不能启动。

拆开风扇，会发现轴的手感沉重，且通电不久电机发热严重。

这时应用力转动轴，并加上机油，直到手感较轻则可。

若无电阻，则先检查安全开关。

其结构如下
由弹性金属片１普通金属片２及重物３封装在一个方形的塑料盒内。

风扇竖放时，重物使两个金属片接通；而平放时，重物不能压在１上使电路断开。

故障多为弹性金属片折断造成。

然后检查定时开关及调速开关是否开路。

这只要测其两条引出线电阻是否为零即可。

若开路多为虚焊或定时器中的簧片失去弹性。

只需重焊或将簧片扭一下使其在开状态下可接触即可。

维修时一般极易忽视的是热熔断器，因其藏在贴近电机外壳的下部，难以发现。

维修时要特别注意(有的风扇无热熔断器)。

风扇电机一般不易烧坏。

检查时只要测其公共端和另三档引线间的电阻，若有６００－９００欧(各档阻值不同) 则没坏。

要是开路则不能修复。

若上述各部件正常，则原因出在电容器，多为电容器击穿。

只须更换即可。

另外电容器击穿也是造成转速变慢的原因。

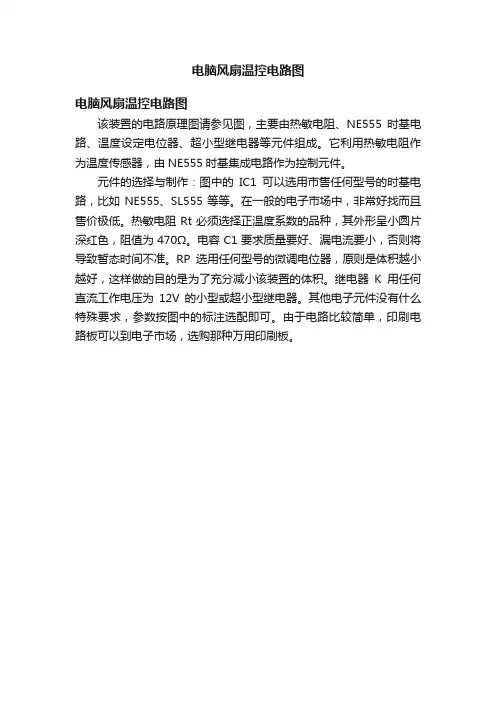

电脑风扇温控电路图
电脑风扇温控电路图
该装置的电路原理图请参见图，主要由热敏电阻、NE555时基电路、温度设定电位器、超小型继电器等元件组成。

它利用热敏电阻作为温度传感器，由NE555时基集成电路作为控制元件。

元件的选择与制作：图中的IC1可以选用市售任何型号的时基电路，比如NE555、SL555等等。

在一般的电子市场中，非常好找而且售价极低。

热敏电阻Rt必须选择正温度系数的品种，其外形呈小圆片深红色，阻值为470Ω。

电容C1要求质量要好、漏电流要小，否则将导致暂态时间不准。

RP选用任何型号的微调电位器，原则是体积越小越好，这样做的目的是为了充分减小该装置的体积。

继电器K用任何直流工作电压为12V的小型或超小型继电器。

其他电子元件没有什么特殊要求，参数按图中的标注选配即可。

由于电路比较简单，印刷电路板可以到电子市场，选购那种万用印刷板。

直流无刷风扇电路微型直流电机在家用电器中应用很广,尤其在计算机中广泛采用直流电机进行排风降温,这种新型的直流风扇采用无刷结构,克服了传统换向器式(有刷)电机易磨损、噪音大、寿命短等缺点。

据实物绘制的几种风扇电路,如附图所示。

其中图１为电源风扇电路;图２为显卡风扇电路;图３为ＣＰＵ风扇电路。

图１中Ｌ１、Ｌ２为风扇无刷电动机的电枢绕组。

ＩＣ为霍尔器件,其{1}脚为电源正端;{2}脚为电源负端;{3}脚为输出端;当其{3}脚输出高电平时,三极管ＴＲ１导通,Ｌ１被接通(同时ＴＲ１ｃ极呈低电平,ＴＲ２截止);当ＩＣ{3}脚输出低电平时,ＴＲ１截止,其ｃ极呈高电平,ＴＲ２导通,Ｌ２被接通。

如此循环不已,Ｌ１、Ｌ２轮流通电形成旋转磁场而使无刷电机旋转,带动风扇工作。

图２、图３电路的工作原理与上述相同。

由于ＣＰＵ等工作温度高,风扇工作环境温度高,最常见的故障现象为润滑油干涸,出现很大的噪音,也影响风扇工作。

这可揭开风扇有标签的一面,加几滴润滑油即可;另一种故障现象为晶体管损坏,可揭开标签,去掉内卡圈,拆开后更换相同的晶体管即可。

电脑及电子设备冷却风机用的大多就是直流无刷电机,现解剖一个通过实物讲一下工作原理。

下面就是解剖照片。

以上就是实物解剖。

根据实物测绘电路原理图如下:直流无刷电机就是同步电机的一种,也就就是说电机转子的转速受电机定子旋转磁场的速度及转子极对数(P)影响:N=120f / P。

在转子极对数固定情况下,改变定子旋转磁场的频率就可以改变转子的转速。

直流无刷电机即就是将同步电机加上电子式控制(驱动器),控制定子旋转磁场的频率并将电机转子的转速反馈至控制中心反复校正,以期达到接近直流电机特性的方式。

也就就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。

直流无刷电机为了能转动,必须使定子线圈的磁场与转子永久磁体的磁场之间始终存在一定的角度。

转子转动的过程也就就是转子磁场方向改变的过程,为了使二者磁场存在角度,到一定的程度后,定子线圈的磁场方向必须改变。

风扇调速器电路原理图
 微控制器需要2V ~ 5.5V范围的直流工作电源，电池或次级电源很容易供应这样范围的电压。

但是在特定情况下，基于微控制器的产品必须在没有降压变压器或生热降压的电阻器的场合下，直接依靠120V或220V交流电源插座工作。

作为替代品，规定用于交流线路服务的聚脂/聚丙烯膜电容器可充当无耗散电抗（图1）。

电容器C1是一个额定电压为150V rms的2mF AVX FFB16C0205K，提供明显的交流电压降，它可降低加到二极管桥整流器D1
的电压。

耐燃的金属膜电阻器R1限制了交流电源线中由闪电和突然的负载
变化引发的电流尖峰和瞬间电压。

在本应用中，交流电流不超过100 mA rms，并且51Ω、1W电阻器就能提供足够的限流能力。

R2是
5W、160Ω Yageo J型电阻器，D2是1N4733A齐纳二极管，它们为FreescaleC68HC908QT2型微控制器提供5V稳定电源。

 原理图显示了基于微控制器的风扇调速器的代表性电路，其中的热敏电阻器传感气温，而微控制器驱动风扇电机。

图2示出了一个光强度调节器，它基于廉价的双二极管整流器和一个双向可控硅灯控制器，它们共享接地。

IC2是FairchildMOC3021-M双向可控硅驱动器光隔离器，把灯返回路径和微控
制器的接地返回隔离开（图3）。

在这三种电路的每一种中，Kingbright
W934GD5V0LED指示器均包含一个内置限流电阻器（未显示）。

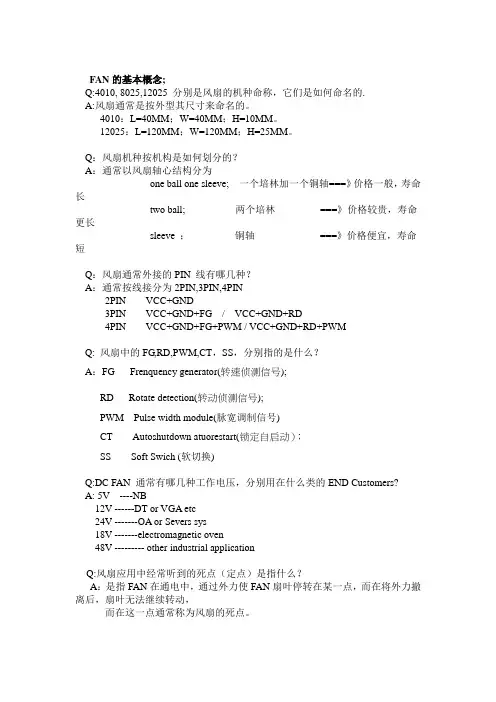

FAN的基本概念;Q:4010, 8025,12025 分别是风扇的机种命称，它们是如何命名的.A:风扇通常是按外型其尺寸来命名的。

4010：L=40MM；W=40MM；H=10MM。

12025：L=120MM；W=120MM；H=25MM。

Q：风扇机种按机构是如何划分的？A：通常以风扇轴心结构分为one ball one sleeve; 一个培林加一个铜轴===》价格一般，寿命长two ball; 两个培林===》价格较贵，寿命更长sleeve ；铜轴===》价格便宜，寿命短Q：风扇通常外接的PIN 线有哪几种？A：通常按线接分为2PIN,3PIN,4PIN2PIN VCC+GND3PIN VCC+GND+FG / VCC+GND+RD4PIN VCC+GND+FG+PWM / VCC+GND+RD+PWMQ: 风扇中的FG,RD,PWM,CT，SS，分别指的是什么？A：FG Frenquency generator(转速侦测信号);RD Rotate detection(转动侦测信号);PWM Pulse width module(脉宽调制信号)CT Autoshutdown atuorestart(锁定自启动）；SS Soft Swich (软切换)Q:DC FAN 通常有哪几种工作电压，分别用在什么类的END Customers?A: 5V ----NB12V ------DT or VGA etc24V -------OA or Severs sys18V -------electromagnetic oven48V --------- other industrial applicationQ:风扇应用中经常听到的死点（定点）是指什么？A：是指FAN在通电中，通过外力使FAN扇叶停转在某一点，而在将外力撤离后，扇叶无法继续转动，而在这一点通常称为风扇的死点。

Q：风扇在客户承认测试或生产过程中通常会有哪些测试？A：生产过程：低压启动，锁机测试，烧机测试，异音测试，电流波形测试。

CPU散热风扇电源控制线路。

用过笔记本电脑的朋友都应该知道，CPU散热风扇的转速是可以实现调节的，甚至在CPU发热量不是很高的工作状态下，风扇还会停止运转，以便节约更多的电能。

电脑在电池单独供电的情况下，系统的电能是非常宝贵的。

这就决定CPU散热风扇简单的停止和运转两种状态已不能满足电源管理的需要，它还需要能调节成各种不同转速的中间状态存在。

具体的线路实现原理，在后面介绍。

3.5.1 CPU散热风扇控制线路如图3-5-1所示，是整个笔记本电脑CPU散热风扇基本控制系统示意图。

它构成的几个要件有CPU内部温度传感器、主板温度控制芯片、主板电源管理芯片、CPU散热风扇供电线路和CPU散热风扇散热模组。

整个系统的组成，最终还是为了实现CPU降温来服务的。

现在分步来看。

图 3-5-1 典型CPU散热风扇控制模型■CPU内部温度传感器集成在CPU芯片内部一个热敏二极管的电气特性会随着CPU内核的温度变化而变化。

二极管传感器的变化信息，将通过CPU的两个引脚传递到主板上CPU底座附近温控芯片的两个引脚上去。

■主板温度控制芯片该温控芯片的主要职责就是将CPU内部温度传感器引脚传递来温度信息转换成符合SMBUS总线规范的数字信息，并最终传递给主板上的电源管理芯片。

不仅如此，当CPU温度升高到CPU规格限定值时，温控芯片通常能够直接去控制系统电源部分，关闭整个主机电源，避免CPU和其他相关模块因温度过高而损坏。

如图3-5-2所示，典型CPU温控芯片主板视图。

图 3-5-2 典型温控芯片视图■主板电源管理芯片电源管理芯片通过温控芯片侦测到CPU温度信息，并通过EC BIOS内部CPU温度控制列表，发出相应的控制信号，来控制CPU散热风扇工作电压进而实现风扇转速的调节。

下图3-5-3所列，为典型笔记本电脑机型CPU散热风扇转速控制信息清单。

图 3-5-3 典型风扇转速控制清单■ CPU散热风扇散热模组及其供电线路CPU散热风扇散热模组自身运转与否及其转速高低，最终还是由加在风扇引脚上面电压的高低决定。
