采煤机培训课件一、引言采煤机是煤矿生产中至关重要的设备，其安全、高效地运行直接影响到煤矿的生产效率和矿工的生命安全。
为了提高采煤机操作人员的技术水平和安全意识，确保采煤机的正常运行，降低故障率和事故发生率，本课件旨在对采煤机的结构、原理、操作、维护和故障处理等方面进行系统讲解，使操作人员对采煤机有全面、深入的了解，为煤矿生产提供有力保障。
二、采煤机的结构和工作原理1.结构组成采煤机主要由截割部、牵引部、液压系统、电气系统和辅助设备等组成。
（1）截割部：包括截割滚筒、减速器、行星齿轮箱等，负责对煤炭进行切割。
（2）牵引部：包括驱动轮、导向轮、张紧装置等，负责采煤机的行走和定位。
（3）液压系统：包括液压泵、液压马达、控制阀等，为采煤机提供动力。
（4）电气系统：包括电源、控制器、传感器等，负责采煤机的启动、停止、调速等功能。
（5）辅助设备：包括喷雾装置、冷却系统、照明装置等，为采煤机提供辅助功能。
2.工作原理采煤机在工作过程中，通过截割部的截割滚筒对煤炭进行切割，同时牵引部驱动采煤机沿工作面行走，完成煤炭的采掘。
液压系统和电气系统为采煤机提供动力和控制，确保采煤机稳定、高效地运行。
三、采煤机的操作方法1.启动前的检查（1）检查截割部、牵引部、液压系统、电气系统等部件是否完好，连接是否牢固。
（2）检查油位、水位、电量等是否正常。
（3）检查喷雾装置、冷却系统、照明装置等辅助设备是否正常。
2.启动和运行（1）按照操作规程启动采煤机，观察各部件运行是否正常。
（2）调整采煤机的工作参数，如切割深度、行走速度等，以满足生产需求。
（3）在采煤过程中，注意观察煤炭质量、设备负荷等情况，及时调整操作。
3.停机和维护（1）完成采煤任务后，按照操作规程停机，切断电源。
（2）对采煤机进行清洁、润滑、检查等维护工作，确保设备处于良好状态。
四、采煤机的维护和故障处理1.维护保养（1）定期对采煤机进行清洁、润滑，保持设备整洁、润滑良好。
久益采煤机电气部分讲义第一章久益6LS(HOST)采煤机电气系统概述及电控系统的原理第一节电气基础电气基础的内容非常多,这里只介绍几个与我们所使用的设备密切相关的概念一、电的特点电是一个非常大的概念，我们不好对其做出完整又准确的定义，我们就把它当作是一种自然现象。
但它有以下特点：容易获得和转换；便于输送及分配；易于控制。
电能已成为现代生产的基础，被广泛应用于人们的生活和国民经济中。
电很复杂，学之不易，学好更难。
二、电路的组成电只有形成一个闭合的回路才能发挥其作用。
电路通常是由四部分组成——电源、负载、连接导线、辅助设备。
电的两个重要概念——电位（电压）、电流，与水位、水流相似。
电路图三、电动机的工作原理电动机是“电家族”中最重要的一个成员，所以我们应当对其进行了解。
电动机很复杂，这里只对其如何旋转进行分析。
任何电机的工作原理都是建立在电磁感应和电磁力这个基础上的。
即通电线圈周围存在着磁场；位于磁场中的闭合线圈，在作切割磁力线运动时，会在线圈中产生感应电流；通电线圈在磁场中会受到力的作用。
对于交流电机由于磁场是旋转的，就相当于转子线圈在作切割磁力线运动。
对于直流电机由于形不成旋转磁场，在转子线圈中不会产生感应电流，所以必须给转子线圈通入电流，这就是交直流电机很大的不同之处。
异步电动机的调速公式：n=(1-s)60f/p，s-转差率，f-频率，p-极对数。
所以有变极、变频、变转差率三种调速方式。
直流并励电机的调速公式：n=(V-I a R a)/K EΦ，V-电源电压，I a-电枢电流，R a-电枢电阻，K E-电机结构常数，Φ-励磁磁通。
所以有调磁、调压两种调速方式。
第二节6LS采煤机电气系统概述参考《综采设备》中册P311一、电气系统的基本构成（Long Wall Shearer）久益6LS采煤机由以下一些电气部件组成：电气控制箱、左截割电机、右截割电机、左牵引电机、右牵引电机、液压油泵电机、破碎机电机、电磁阀、遥控启动/停止开关装置、水流量/压力开关、油温/油位开关、左接收器和遥控器、右接收器和遥控器、翻页器等。

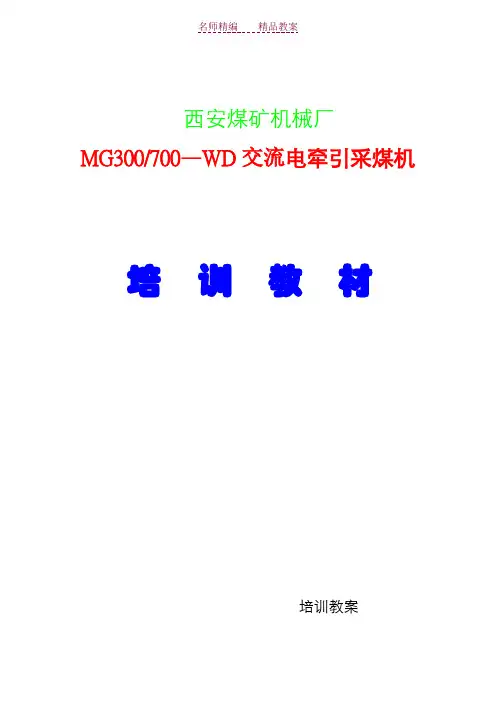

西安煤矿机械厂MG300/700—WD交流电牵引采煤机培训教材培训教案MG—300/700—WD电牵引采煤机(电器部分)一、概述：MG300/700—WD交流电牵引采煤机是西安煤矿机械厂生产的一种多电机驱动，电机横向布置，交流变频调速，无链双驱动电牵引采煤机。
总装机功率687.5KW，截割电机功率2×300KW，牵引电机功率2×40KW，调高泵功率7.5KW，适用于采高1.80m—3.50m，煤层倾角≤40度的中厚煤层综采工作面。
采煤机的电器部分由三个独立的电控箱共同组成，系统采用了可编程控制器（PLC）、中文液晶显示、系统的工作状态和监测到的故障情况，直接转矩（DTC）变频调速技术和信号传输技术，来共同控制两台300KW的截割电机，两台40KW牵引电机，一台7.5KW的油泵电机的运行状态。
采煤机电气系统采用了“一拖一”的控制方法。
提高了系统的控制精度，并具有一定的故障自行诊断能力。
采煤机的控制和保护性能完善、操作方便、维护简单。
系统具有再生制动功能、可实现四象限运行。
二、使用工作条件1．海拔高度小于2000m2．周围介质温度-5℃- +40℃3.相对湿度：不大于95%(+25℃)4.电网交流电压：1140V（+10%-- -20%）50HZ5.周围介质无破坏性金属和绝缘材料的气体、蒸气和尘埃6.周围空气中的甲烷，煤层，硫化氢，二氧化碳不超过≤煤矿安全规程≥所规定的安全含量。
三、采煤机具有下列操作控制,保护及显示功能(电气系统)1.在采煤机上完成对顺槽开关箱的启动，停止控制。
2.在采煤机上完成对运输机的闭锁控制。
3.在采煤机上完成对截割电机的温度监测和热保护。
4. 调高油泵电机的温度监测和热保护。
5.在采煤机上完成对牵引变压器的温度监测和热保护。
6.在采煤机上完成对截割电机和牵引电机恒功率控制和过载保护。
7.在采煤机上完成对截割电机和牵引电机电流检测和负荷控制。
8.由端头站和操作面板，通过控制箱对采煤机实现牵引和摇臂操作。

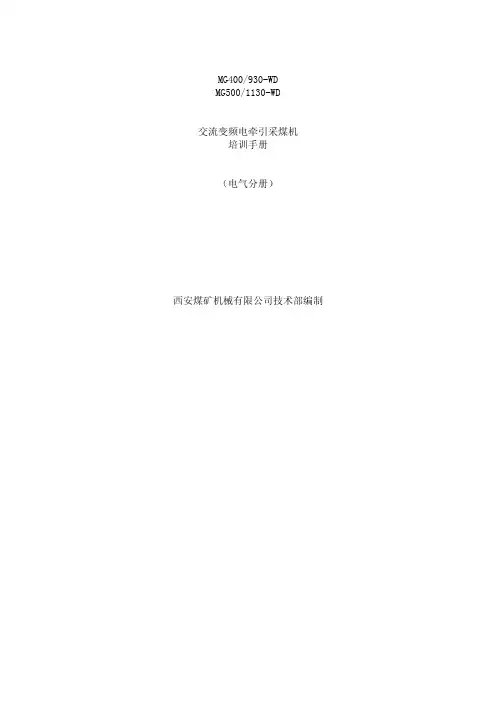

MG400/930-WDMG500/1130-WD交流变频电牵引采煤机培训手册（电气分册）西安煤矿机械有限公司技术部编制目 录第一章 电气系统简介 (1)第二章 采煤机使用注意事项 (5)第三章 电控箱及主要电气件 (7)第四章 PLC(可编程逻辑控制器) (12)第五章 变频器操作及维护 (19)第六章 常见故障及处理 (34)第七章 电气日常检修指南 (37)第一章 电气系统简介MG400/930-WD 系列采煤机的电气系统一般由：启动回路、运输机闭锁（简称闭溜）回路、主供电回路、低压控制回路等组成。
一、启动回路启动回路从3300V 主电源电缆的控制芯线引入，经电源接线腔过线组进入高压开关箱隔爆腔，串接拉线停止开关、隔离开关超前断电接点、左右截割电机的温度结点、泵电机温度结点、总启按钮、总停按钮、自保节点等，回到电源接线腔经启动二极管后接地，构成单先导回路。
开机时，先将高压隔离开关把手打到合的位置，超前断开接点接通，再将总停按钮手动复位，按下总启按钮，交流先导电压经过二极管接地。
二极管把交流先导电压信号进行整流，整流信号反馈回组合开关，监测电路检测到该返回信号后，使接触器吸合，顺槽磁力启动器将3300V工作电源送给采煤机。
与此同时，控制变压器输出150V电源给主控制器供电，主控制器得电后输出扩展模块8EYR 的输出点Y4Y5动作，实现煤机上电自保，采煤机司机松开总启按钮，自保结点维持导通，接触器持续吸合，采煤机电源电压维持。
二、运输机闭锁（简称闭溜）回路闭溜回路一般就是一组带有机械闭锁的常闭节点，串联在工作面运输机的启动回路中，来自主电源电缆的两根控制芯线，从电源接线腔经过线组依次穿过高压开关箱隔爆腔、高压开关箱接线腔、变频器箱接线腔、变频器箱接线腔，当采煤机需要检修或遇到意外情况必须紧急停车时，可以从采煤机上停止运输机。
闭溜按钮带有机械闭锁功能，必须手动复位后才可以再次启动运输机，保证人身和设备的安全。
