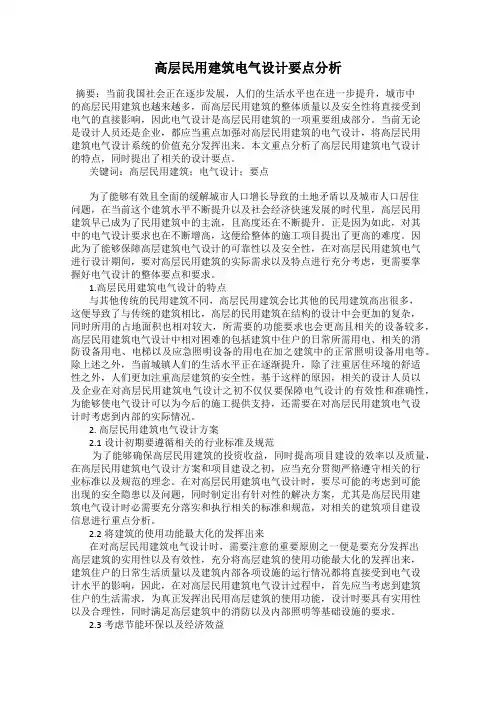

高层民用建筑电气设计要点分析摘要：当前我国社会正在逐步发展，人们的生活水平也在进一步提升，城市中的高层民用建筑也越来越多，而高层民用建筑的整体质量以及安全性将直接受到电气的直接影响，因此电气设计是高层民用建筑的一项重要组成部分。

当前无论是设计人员还是企业，都应当重点加强对高层民用建筑的电气设计，将高层民用建筑电气设计系统的价值充分发挥出来。

本文重点分析了高层民用建筑电气设计的特点，同时提出了相关的设计要点。

关键词：高层民用建筑；电气设计；要点为了能够有效且全面的缓解城市人口增长导致的土地矛盾以及城市人口居住问题，在当前这个建筑水平不断提升以及社会经济快速发展的时代里，高层民用建筑早已成为了民用建筑中的主流，且高度还在不断提升。

正是因为如此，对其中的电气设计要求也在不断增高，这便给整体的施工项目提出了更高的难度。

因此为了能够保障高层建筑电气设计的可靠性以及安全性，在对高层民用建筑电气进行设计期间，要对高层民用建筑的实际需求以及特点进行充分考虑，更需要掌握好电气设计的整体要点和要求。

1.高层民用建筑电气设计的特点与其他传统的民用建筑不同，高层民用建筑会比其他的民用建筑高出很多，这便导致了与传统的建筑相比，高层的民用建筑在结构的设计中会更加的复杂，同时所用的占地面积也相对较大，所需要的功能要求也会更高且相关的设备较多，高层民用建筑电气设计中相对困难的包括建筑中住户的日常所需用电、相关的消防设备用电、电梯以及应急照明设备的用电在加之建筑中的正常照明设备用电等。

除上述之外，当前城镇人们的生活水平正在逐渐提升，除了注重居住环境的舒适性之外，人们更加注重高层建筑的安全性，基于这样的原因，相关的设计人员以及企业在对高层民用建筑电气设计之初不仅仅要保障电气设计的有效性和准确性，为能够使电气设计可以为今后的施工提供支持，还需要在对高层民用建筑电气设计时考虑到内部的实际情况。

2. 高层民用建筑电气设计方案2.1设计初期要遵循相关的行业标准及规范为了能够确保高层民用建筑的投资收益，同时提高项目建设的效率以及质量，在高层民用建筑电气设计方案和项目建设之初，应当充分贯彻严格遵守相关的行业标准以及规范的理念。

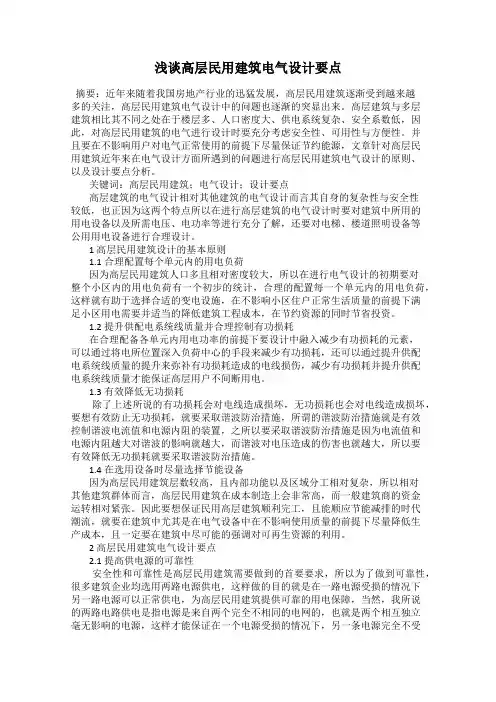

浅谈高层民用建筑电气设计要点摘要：近年来随着我国房地产行业的迅猛发展，高层民用建筑逐渐受到越来越多的关注，高层民用建筑电气设计中的问题也逐渐的突显出来。

高层建筑与多层建筑相比其不同之处在于楼层多、人口密度大、供电系统复杂、安全系数低，因此，对高层民用建筑的电气进行设计时要充分考虑安全性、可用性与方便性。

并且要在不影响用户对电气正常使用的前提下尽量保证节约能源，文章针对高层民用建筑近年来在电气设计方面所遇到的问题进行高层民用建筑电气设计的原则、以及设计要点分析。

关键词：高层民用建筑；电气设计；设计要点高层建筑的电气设计相对其他建筑的电气设计而言其自身的复杂性与安全性较低，也正因为这两个特点所以在进行高层建筑的电气设计时要对建筑中所用的用电设备以及所需电压、电功率等进行充分了解，还要对电梯、楼道照明设备等公用用电设备进行合理设计。

1 高层民用建筑设计的基本原则1.1 合理配置每个单元内的用电负荷因为高层民用建筑人口多且相对密度较大，所以在进行电气设计的初期要对整个小区内的用电负荷有一个初步的统计，合理的配置每一个单元内的用电负荷，这样就有助于选择合适的变电设施，在不影响小区住户正常生活质量的前提下满足小区用电需要并适当的降低建筑工程成本，在节约资源的同时节省投资。

1.2 提升供配电系统线质量并合理控制有功损耗在合理配备各单元内用电功率的前提下要设计中融入减少有功损耗的元素，可以通过将电所位置深入负荷中心的手段来减少有功损耗，还可以通过提升供配电系统线质量的提升来弥补有功损耗造成的电线损伤，减少有功损耗并提升供配电系统线质量才能保证高层用户不间断用电。

1.3 有效降低无功损耗除了上述所说的有功损耗会对电线造成损坏，无功损耗也会对电线造成损坏，要想有效防止无功损耗，就要采取谐波防治措施，所谓的谐波防治措施就是有效控制谐波电流值和电源内阻的装置，之所以要采取谐波防治措施是因为电流值和电源内阻越大对谐波的影响就越大，而谐波对电压造成的伤害也就越大，所以要有效降低无功损耗就要采取谐波防治措施。

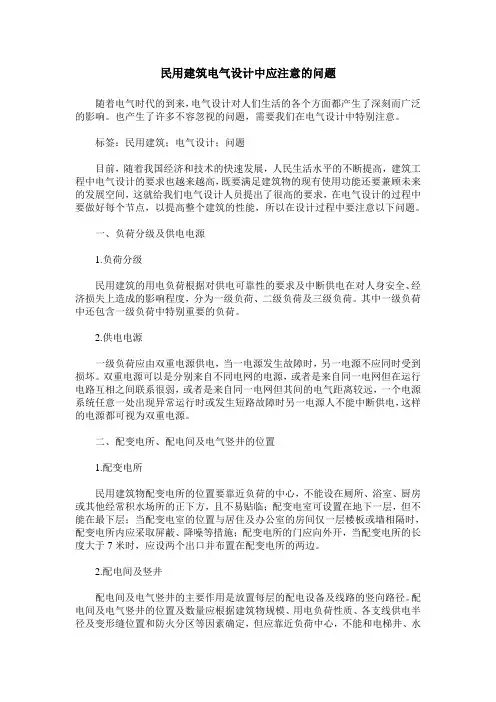

民用建筑电气设计中应注意的问题随着电气时代的到来，电气设计对人们生活的各个方面都产生了深刻而广泛的影响。

也产生了许多不容忽视的问题，需要我们在电气设计中特别注意。

标签：民用建筑；电气设计；问题目前，随着我国经济和技术的快速发展，人民生活水平的不断提高，建筑工程中电气设计的要求也越来越高，既要满足建筑物的现有使用功能还要兼顾未来的发展空间，这就给我们电气设计人员提出了很高的要求，在电气设计的过程中要做好每个节点，以提高整个建筑的性能，所以在设计过程中要注意以下问题。

一、负荷分级及供电电源1.负荷分级民用建筑的用电负荷根据对供电可靠性的要求及中断供电在对人身安全、经济损失上造成的影响程度，分为一级负荷、二级负荷及三级负荷。

其中一级负荷中还包含一级负荷中特别重要的负荷。

2.供电电源一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏。

双重电源可以是分别来自不同电网的电源，或者是来自同一电网但在运行电路互相之间联系很弱，或者是来自同一电网但其间的电气距离较远，一个电源系统任意一处出现异常运行时或发生短路故障时另一电源人不能中断供电，这样的电源都可视为双重电源。

二、配变电所、配电间及电气竖井的位置1.配变电所民用建筑物配变电所的位置要靠近负荷的中心，不能设在厕所、浴室、厨房或其他经常积水场所的正下方，且不易贴临；配变电室可设置在地下一层，但不能在最下层；当配变电室的位置与居住及办公室的房间仅一层楼板或墙相隔时，配变电所内应采取屏蔽、降噪等措施；配变电所的门应向外开，当配变电所的长度大于7米时，应设两个出口并布置在配变电所的两边。

2.配电间及竖井配电间及电气竖井的主要作用是放置每层的配电设备及线路的竖向路径。

配电间及电气竖井的位置及数量应根据建筑物规模、用电负荷性质、各支线供电半径及变形缝位置和防火分区等因素确定，但应靠近负荷中心，不能和电梯井、水暖管道井合用，且不能和烟道、热淋管道和其它散热量大或潮湿的设施相邻。

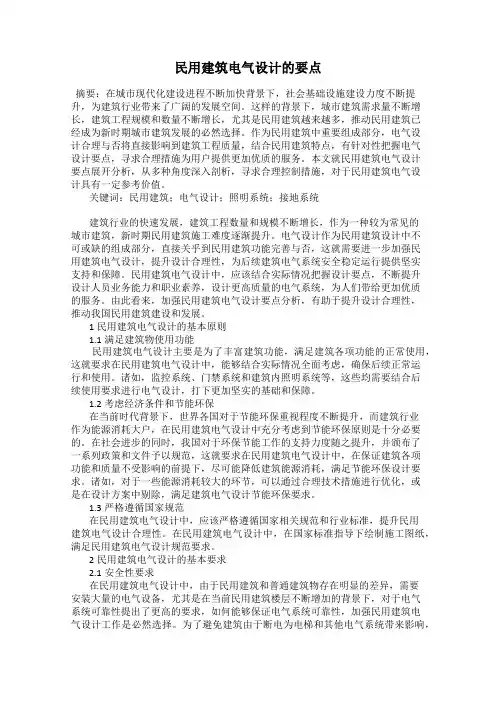

民用建筑电气设计的要点摘要：在城市现代化建设进程不断加快背景下，社会基础设施建设力度不断提升，为建筑行业带来了广阔的发展空间。

这样的背景下，城市建筑需求量不断增长，建筑工程规模和数量不断增长，尤其是民用建筑越来越多，推动民用建筑已经成为新时期城市建筑发展的必然选择。

作为民用建筑中重要组成部分，电气设计合理与否将直接影响到建筑工程质量，结合民用建筑特点，有针对性把握电气设计要点，寻求合理措施为用户提供更加优质的服务。

本文就民用建筑电气设计要点展开分析，从多种角度深入剖析，寻求合理控制措施，对于民用建筑电气设计具有一定参考价值。

关键词：民用建筑；电气设计；照明系统；接地系统建筑行业的快速发展，建筑工程数量和规模不断增长，作为一种较为常见的城市建筑，新时期民用建筑施工难度逐渐提升。

电气设计作为民用建筑设计中不可或缺的组成部分，直接关乎到民用建筑功能完善与否，这就需要进一步加强民用建筑电气设计，提升设计合理性，为后续建筑电气系统安全稳定运行提供坚实支持和保障。

民用建筑电气设计中，应该结合实际情况把握设计要点，不断提升设计人员业务能力和职业素养，设计更高质量的电气系统，为人们带给更加优质的服务。

由此看来，加强民用建筑电气设计要点分析，有助于提升设计合理性，推动我国民用建筑建设和发展。

1民用建筑电气设计的基本原则1.1满足建筑物使用功能民用建筑电气设计主要是为了丰富建筑功能，满足建筑各项功能的正常使用，这就要求在民用建筑电气设计中，能够结合实际情况全面考虑，确保后续正常运行和使用。

诸如，监控系统、门禁系统和建筑内照明系统等，这些均需要结合后续使用要求进行电气设计，打下更加坚实的基础和保障。

1.2考虑经济条件和节能环保在当前时代背景下，世界各国对于节能环保重视程度不断提升，而建筑行业作为能源消耗大户，在民用建筑电气设计中充分考虑到节能环保原则是十分必要的。

在社会进步的同时，我国对于环保节能工作的支持力度随之提升，并颁布了一系列政策和文件予以规范，这就要求在民用建筑电气设计中，在保证建筑各项功能和质量不受影响的前提下，尽可能降低建筑能源消耗，满足节能环保设计要求。

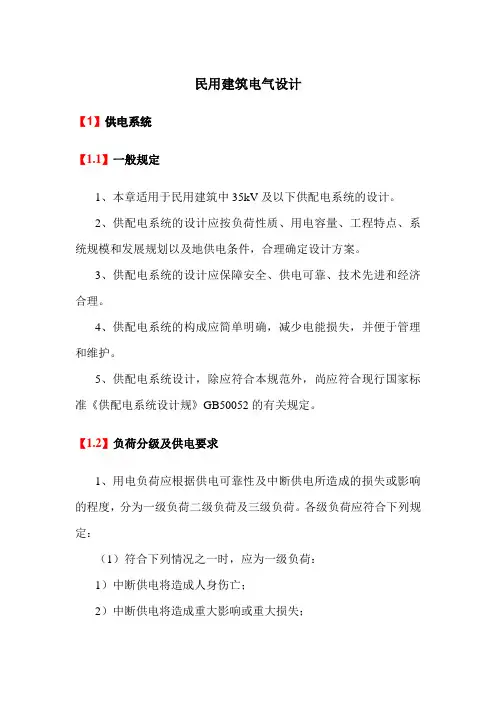

民用建筑电气设计【1】供电系统【1.1】一般规定1、本章适用于民用建筑中35kV及以下供配电系统的设计。

2、供配电系统的设计应按负荷性质、用电容量、工程特点、系统规模和发展规划以及地供电条件，合理确定设计方案。

3、供配电系统的设计应保障安全、供电可靠、技术先进和经济合理。

4、供配电系统的构成应简单明确，减少电能损失，并便于管理和维护。

5、供配电系统设计，除应符合本规范外，尚应符合现行国家标准《供配电系统设计规》GB50052的有关规定。

【1.2】负荷分级及供电要求1、用电负荷应根据供电可靠性及中断供电所造成的损失或影响的程度，分为一级负荷二级负荷及三级负荷。

各级负荷应符合下列规定：（1）符合下列情况之一时，应为一级负荷：1）中断供电将造成人身伤亡；2）中断供电将造成重大影响或重大损失；3）中断供电将破坏有重大影响的用电单位的正常工作，或造成公共场所秩序严重混乱。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应为特别重要的负荷。

（2）符合下列情况之一时，应为二级负荷：1）中断供电将造成较大影响或损失；2）中断供电将影响重要用电单位的正常工作或造成公共场所秩序混乱。

（3）不属于一级和二级的用电负荷应为三级负荷。

2、民用建筑中消防用电的负荷等级，应符合下列规定：（1）一类高层民用建筑的消防控制室、火灾自动报警及联动控制装置、火灾应急照明及疏指示标志、防烟及排烟设施、自动灭火系统、消防水泵、消防电梯及其排水泵、电动的火卷帘及门窗以及阀门等消防用电应为一级负荷，二类高层民用建筑内的上述消防用电为二级负荷；（2）特、甲等剧场，本条1款所列的消防用电应为一级负荷，乙、丙等剧场应为二级负荷；（3）特级体育场馆的应急照明为一级负荷中的特别重要负荷；（4）甲级体育场馆的应急照明应为一级负荷。

3、当主体建筑中有一级负荷中特别重要负荷时，直接影响其运行的空调用电应为一级荷；当主体建筑中有大量一级负荷时，直接影响其运行的空调用电应为二级负荷。

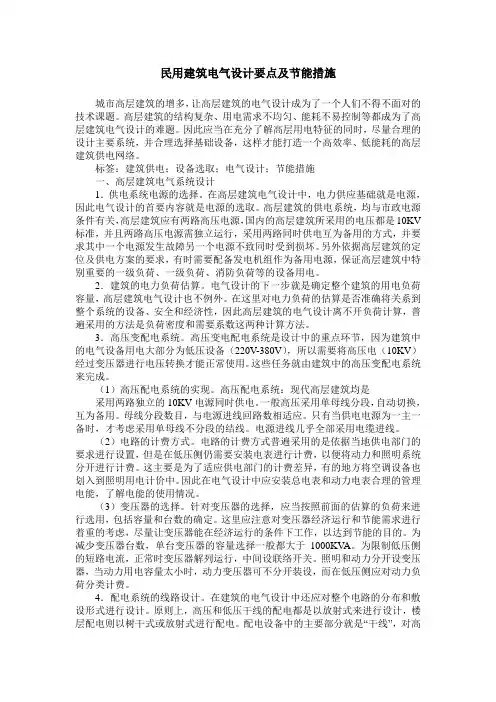

民用建筑电气设计要点及节能措施城市高层建筑的增多，让高层建筑的电气设计成为了一个人们不得不面对的技术课题。

高层建筑的结构复杂、用电需求不均匀、能耗不易控制等都成为了高层建筑电气设计的难题。

因此应当在充分了解高层用电特征的同时，尽量合理的设计主要系统，并合理选择基础设备，这样才能打造一个高效率、低能耗的高层建筑供电网络。

标签：建筑供电；设备选取；电气设计；节能措施一、高层建筑电气系统设计1．供电系统电源的选择。

在高层建筑电气设计中，电力供应基础就是电源，因此电气设计的首要内容就是电源的选取。

高层建筑的供电系统，均与市政电源条件有关，高层建筑应有两路高压电源，国内的高层建筑所采用的电压都是10KV 标准，并且两路高压电源需独立运行，采用两路同时供电互为备用的方式，并要求其中一个电源发生故障另一个电源不致同时受到损坏。

另外依据高层建筑的定位及供电方案的要求，有时需要配备发电机组作为备用电源，保证高层建筑中特别重要的一级负荷、一级负荷、消防负荷等的设备用电。

2．建筑的电力负荷估算。

电气设计的下一步就是确定整个建筑的用电负荷容量，高层建筑电气设计也不例外。

在这里对电力负荷的估算是否准确将关系到整个系统的设备、安全和经济性，因此高层建筑的电气设计离不开负荷计算，普遍采用的方法是负荷密度和需要系数这两种计算方法。

3．高压变配电系统。

高压变电配电系统是设计中的重点环节，因为建筑中的电气设备用电大部分为低压设备（220V-380V），所以需要将高压电（10KV）经过变压器进行电压转换才能正常使用。

这些任务就由建筑中的高压变配电系统来完成。

（1）高压配电系统的实现。

高压配电系统：现代高层建筑均是采用两路独立的10KV电源同时供电。

一般高压采用单母线分段，自动切换，互为备用。

母线分段数目，与电源进线回路数相适应。

只有当供电电源为一主一备时，才考虑采用单母线不分段的结线。

电源进线几乎全部采用电缆进线。

（2）电路的计费方式。

高层民用建筑电气设计要点摘要：高层民用建筑的出现解决了城市用地紧张问题，为人们提供了良好的居住场所。

电气系统作为高层民用建筑的重要组成部分，其设计质量对高层建筑实用性、安全性、便利性有着直接影响。

做好电气设计工作，明确设计要点，合理规划设计内容，保障系统的可靠性，促进系统的安全运转，提升高层建筑的实用价值。

本文就对当前高层建筑电气设计的原则以及设计的要点进行分析。

关键词：高层民用建筑；电气设计；工作要点1 高层民用建筑电气设计原则1.1严格按照行业规范标准高层民用建筑电气设计中，需严格遵守规范标准要求，注重电气系统规划布置的合理性，以增大建筑的整体投资效益。

同时，在设计中，应结合规范标准要求，对存在的影响因素及可能出现的问题展开分析和研究，制定有效的解决方案及应急处理措施，促进电气系统的稳定运行。

1.2充分发挥建筑使用功能电气设计包含的内容较多，要想加强最终电气系统的实用性，需从建筑使用功能出发，合理规划电气设计内容，加强供配电系统、照明系统、消防系统、防雷接地系统、智能化系统等的合理性。

同时在设计过程中，还需加大对建筑使用功能的了解，明确人们实际生活需求，进而为电气系统优化提供依据和帮助，改善电气设计水平。

1.3经济性、环保性、节能性原则目前，节能环保已成为各领域创新发展的核心理念，建筑行业作为能源损耗最大、污染最为严重的产业，将节能环保理念融入其中是非常必要的。

电气系统既然作为高层民用建筑的重要组成部分，融入节能环保理念自然也是无可厚非的。

通过节能环保理念的渗透，采用先进技术开展设计工作，可在保证系统高效稳定运行的基础上，降低能源和资源损耗，延长建筑使用寿命，提升建筑的整体经济效益。

2 民用高层建筑进行电气设计的工作要点2.21优化电气系统中央控制模块的稳定设计效果在高层建筑电气系统建设中，中央控制模块是整个电气运行系统的关键结构，通过民用高层建筑电气系统中央控制模块的运行可以对电气系统运行的供电系统进行变配电控制，而且还能够实现稳定的回路供电，中央控制模块还会配备专用配电盘以便保证电负荷的质量，保证电气系统中设备的电气保护效果。

民用建筑内电气用房的设置要点摘要：本文对民用建筑内电气用房的设置要点进行分析，并结合规范要求及设计经验进行总结，以供电气设计时参考。

关键词：民用建筑；电气用房民用建筑中电气用房的合理设置，对建设成本、使用功能均影响较大，本文从强弱电各类电气用房选址、土建预留等方面进行了分析总结，希望对民用建筑电气用房合理设计提供一定的支持和帮助。

1.民用建筑主要电气用房民用建筑包括了公共建筑（商业建筑、办公建筑、医疗建筑、学校建筑、旅馆建筑等）和住宅建筑，民用建筑主要电气用房包括：变配电室、柴油发电机房、消防控制室、弱电机房、配电间及电气竖井等。

2.电气用房的设置要点2.1 通用要求民用建筑主要电气用房均不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻，防止因水浸入而导致设备损坏或引发短路或触电事故；弱电设备机房（消防控制室及弱电机房）不应与强电设备机房（变配电室及柴油发电机房）贴临布置，以防强电对弱电设备造成电磁干扰，导致弱电设备不能正常工作。

2.2 变配电室变配电室应设置在一层或地下非最底层，地下只有一层时，应采取可靠的防水措施；变配电室应避免设置在住宅、客房、办公室等场所的正上方、正下方，当无法避免时，变配电室应作屏蔽处理；当项目场地内未设地下室时，可单建变配电室或采用箱式变电站分片区供电；从建筑节能方面考虑，变配电室设置应保证每台变压器干线供电半径不超过200米。

变配电室需要的建筑面积与变压器容量直接相关，按经验估算，10万平米住宅建筑约需要安装四台1000KVA变压器，变配电室需要的建筑面积约300平米；10万平米公共建筑约需要安装四台2000KVA变压器，变配电室需要的建筑面积约400平米。

2.3发电机房发电机房应设置在一层或地下一、二层，地下只有一层时，应采取可靠的防水措施，且不应布置在人员密集场所的上一层、下一层或贴临；当项目场地内未设地下室时，可单建发电机房分片区供电；发电机房设置应保证每台发电机干线供电半径不超过500米。
