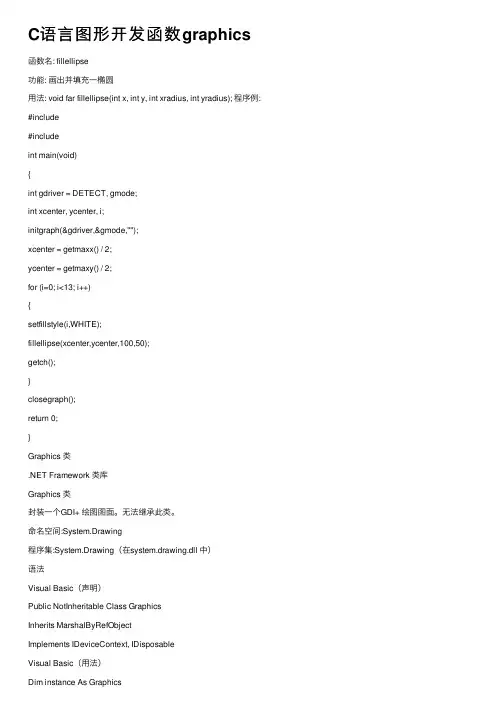

C语言图形开发库函数graphics

C语⾔图形开发函数graphics 函数名: fillellipse功能: 画出并填充⼀椭圆⽤法: void far fillellipse(int x, int y, int xradius, int yradius); 程序例: #include#includeint main(void){int gdriver = DETECT, gmode;int xcenter, ycenter, i;initgraph(&gdriver,&gmode,"");xcenter = getmaxx() / 2;ycenter = getmaxy() / 2;for (i=0; i<13; i++){setfillstyle(i,WHITE);fillellipse(xcenter,ycenter,100,50);getch();}closegraph();return 0;}Graphics 类.NET Framework 类库Graphics 类封装⼀个GDI+ 绘图图⾯。

⽆法继承此类。

命名空间:System.Drawing程序集:System.Drawing（在system.drawing.dll 中）语法Visual Basic（声明）Public NotInheritable Class GraphicsInherits MarshalByRefObjectImplements IDeviceContext, IDisposableVisual Basic（⽤法）Dim instance As GraphicsC#public sealed class Graphics : MarshalByRefObject, IDeviceContext, IDisposableC++public ref class Graphics sealed : public MarshalByRefObject, IDeviceContext, IDisposableJ#public final class Graphics extends MarshalByRefObject implements IDeviceContext, IDisposableJScriptpublic final class Graphics extends MarshalByRefObject implements IDeviceContext, IDisposable备注Graphics类提供将对象绘制到显⽰设备的⽅法。

C语言图形编程一、字符屏幕一、屏幕操作函数1. clrscr()清除字符窗口函数2. window()字符窗口函数3. gotoxy()光标定位函数4. clreol() 清除光标行尾字符函数5. insline() 插入空行函数6. delline() 删除一行函数7. gettext() 拷进文字函数8. puttext() 拷出文字函数9. movetext() 移动文字函数二、字符属性函数10. textmode() 文本模式函数11. highvideo()高亮度函数12. lowvideo() 低亮度函数13. normvideo(void);14. textcolor() 文本颜色函数15. textattr() 文本属性函数16.textbackground() 文本背景函数三、屏显状态函数17. wherex() 光标处x坐标函数18. wherey() 光标处y坐标函数19. gettextinfo() 获取文本窗口信息函数在Borland C++里面提供了字符屏幕和图形函数。

字符屏幕的核心是窗口(Window)，它是屏幕的活动部分，字符输出或显示在活动窗口中进行。

窗口在缺省时，就是整个屏幕。

窗口可以根据需要指定其大小。

同样，对图形函数的操作，也提供了(Viewport)。

也就是说图形函数的操作都是在视口上进行。

图形视口与字符窗口具有相同的特性，用户可以在屏幕上定义大小不同的视口，若不定义视口大小，它就是整个屏幕。

窗口是在字符屏幕下的概念，只有字符才能在窗口中显示出来，这时用户可以访问的最小单位为一个字符。

视口是在图形屏幕状态下的概念，文本与图形都可以在视口上显示，用户可访问的最小单位是一个像素(像素这一术语最初用来指显示器上最小的、单独的发光点单元。

然而现在，其含义拓宽为指图形显示器上的最小可访问点)。

字符和图形状态下，屏幕上的位置都是由它们的行与列所决定的。

有一点须指出：字符状态左上角坐标为(1,1)，但图形左上角坐标为(0,0)。

C语言画图函数与图形有关的函数GRAPHICS.H 库文件bar【功能】画出一条栏目。

【原型】void far bar(int left,int top,int right,int bottom)【位置】graphics.hgraphics.h【参见】bar3d,setfillstyle,rectanglebar3d【功能】画出一条3-D栏目。

【原型】void far bar3d(int left,int top,int right,int bottom,int depth,int topflag) 【位置】graphics.h【参见】barcircle【功能】以(x,y)为圆心按照指定的半径画出一个圆。

【原型】void far circle(int x,int y,int radius)【位置】graphics.h【参见】arccleardevice【功能】清除图形画面。

【原型】void far cleardevice(void)【位置】graphics.h【参见】clearviewportclearviewport【功能】清除当前可视区域。

【原型】clearviewport(void)【位置】graphics.h【参见】setviewport,cleardeviceclosegraph【功能】关闭图形系统。

【原型】void far closegraph(void)【位置】graphics.h【参见】initgraphdetecgraph【功能】通过检查硬件确定使用的图形驱动程序和模式。

【原型】void far detectgraph(int far *graphdriver,int far *graphmode)【位置】graphics.h【参见】initgraph,graphresultdrawpoly【功能】画出一个多边形的轮廓。

【原型】void far drawpoly(int numpoints,int far polypoints[])【位置】graphics.h【说明】polypoints中包括一共numpoints对数值。

C语言中的画图函数基本图形函数包括画点，线以及其它一些基本图形的函数。

本节对这些函数作一全面的介绍。

１、画点Ｉ. 画点函数 void far putpixel(int x, int y, int color);该函数表示有指定的象元画一个按color 所确定颜色的点。

对于颜色color 的值可从表3中获得而对x, y是指图形象元的坐标。

在图形模式下，是按象元来定义坐标的。

对VGA适配器，它的最高分辨率为640x480，其中640为整个屏幕从左到右所有象元的个数，480为整个屏幕从上到下所有象元的个数。

屏幕的左上角坐标为(0,0)，右下角坐标为(639, 479)，水平方向从左到右为x 轴正向，垂直方向从上到下为y轴正向。

TURBO C的图形函数都是相对于图形屏幕坐标，即象元来说的。

关于点的另外一个函数是： int far getpixel(int x, int y); 它获得当前点(x, y)的颜色值。

II、有关坐标位置的函数int far getmaxx(void);返回x轴的最大值。

int far getmaxy(void); 返回y轴的最大值。

int far getx(void); 返回游标在x轴的位置。

void far gety(void); 返回游标有y轴的位置。

void far moveto(int x, int y); 移动游标到(x, y)点，不是画点，在移动过程中亦画点。

void far moverel(int dx, int dy); 移动游标从现行位置(x, y)移动到(x+dx, y+dy)的位置，移动过程中不画点。

２、画线I. 画线函数TURBO C提供了一系列画线函数，下面分别叙述：void far line(int x0, int y0, int x1, int y1); 画一条从点(x0, y0)到(x1, y1)的直线。

void far lineto(int x, int y); 画一作从现行游标到点(x, y)的直线。

1•初始化图形系统函数名:ini tgraph功能：初始化图形系统用法：void far initgraph(int far *graphdriver, int far *grciphmode, char far *pathtodriver);程序例：^include <graphics. h>★include <stdlib. h>^include <stdio. h> #includo <conio・ h> int main(void){/* request auto detection */int gdriver = DETEC1\ gmode, errorcode;/* initialize graphics mode */initgraph(&gdriver, &gmode,"“)；/* read result of initialization */errorcode 二graphresult():if (errorcode != grOk) /* an error occurred */(prin tf (''Graphics error: %s\n： grapherrormsg (errorcode)):printf("Press any key to halt:")：getch ();exi t(1); /* return wi th error code *//* draw a line */line(0, 0, gctmaxx0, gctmaxy());/* clean up */getch ();closegraph ();return 0;2.#include〈graphics・ h>★include <stdlib. h>^include <stdio. h>#include <conio.h> irH main(void){/* request auto detection */int gdriver = DETECT, gmode, errorcode; int maxx, mcixy;/* our polygon array */int polyL1OJ;/* initialhe graphics and local variables */initgraph(&gdriver, &gmode,;/* read result of initialization */ errorcode = graphresult();if (errorcode != grOk)/* an error occurred */{printf(^Graphics error: %s\n", \ grapherrormsg(orrorcode));prin订("Press any key to halt/); getch ();/♦ terminate with an error code */ exi t (1);}meixx = getmeixx ();mcixy = getmcixy 0 ;poly[0] = 20; /* 1st vertext */poly[1] = maxy / 2;poly[2] = maxx - 20; /* 2nd */ poly[3] = 20;poly [4] = maxx - 50; /* 3rd */ poly [5] = maxy - 20;poly[6] = maxx / 2;/* 4th */poly[7] = maxy / 2;/*drawpoly doesn't automatically close the polygon, so we close il・poly [8] = poly[0]:poly[9] = poly[l]:/* draw the polygon */ drawpoly(5, poly);/* clean up */ getchO ; elosegraph ();return 0;}#include <graphics・h> #include <stdlib. h> #includo <stdio・h> ^include <conio.h> int main(void)/* request auto detection */int gdriver = DETECT, gmode, errorcode;int midx, midy;ini stangle = 0, endangle = 360;int xradius = 100, yradius = 50;/* initidli/e graphics, local variables */ inilgraph(&gdrivg &gmode,"“)；/* read result of initialization */ errorcode = graphrcsult();if (errorcode != grOk)/* an error occurred */(prin(『("Graphics error: %s\r)zz, grapherrormsg (errorcode));printf("Press any key to halt:");getch ();exit(1);/* term in ate with an error code */}midx = getmaxx () / 2;midy = getmaxy () / 2;setcolor (getmtixcolor ());/* draw ellipse */ellipse(midx, midy, stangle, endangle, xradius, yradius);/* clean up */getch ();closegraph();return 0;}功能：画出并填充一椭恻用法：void far fillellipse(int x, int y, int xradius, int yradius); 程序例：#includo〈graphics・ h>#include <conio. h>int main(void){int gdriver 二DETECT, gmode;int xcenter, ycenter, i;initgraph(&gdriver, &gmode,"“)； xcenter = getmaxxO / 2;ycenter = getmaxy() / 2;for (i=0; i<13; i++){setfillstyle(i, WHITE);fillellipse(xcenter, ycenter, 100, 50); getch ();}closegraph();return 0;}#include <graphics・h> #include <stdlib. h> #includo <string・h> ^include <stdio.h> ^include <conio. h>int main(void)/* request auto detection */int gdriver = DETECT, gmode, errorcode;int bkcolor, midx, midy; char bknamc[35];/* initialize graphics and local variables */ initgraph(&gdrivor, &gmode,"”);/* road result of initializalion */errorcode = graphresult():/* an error occurred */if (errorcode != grOk){printf(z，Grciphics error: %s\n", grapherrormsg(errorcode)); printf("Press any key to halt：z/); getch0 ;/* terminate with an error code */exit(1);}midx = getmaxx () / 2;midy 二gelmtixy() / 2; setcolor (getmaxcolor ());/* for centering text on the display */ settextjustify(CENTER_TEXT, CENTER_TEXT);/* get the current background color */ bkcolor = getbkcolor0 ;/* convert color value into a string */ itoa(bkcolor, bkname, 10);strcat (bknamc,"is the current background color・“)；/* display a message */outtextxy (midx, midy, bkntune);/* clean up */getch();closegraph ();return 0;函数名：line 功能：在指定两点间画一直线用法：void far line(int xO, int yO, int xl, int yl);程序例:#include <graphics・h>^include <stdlib. h> #includo <stdio. h>^include <conio. h> int main(void){/* request auto detection */int gdriver 二DETECT, gmode, errorcode;int xmax, ymax;/* iniliali/e graphics and 1ocal variables */ initgraph(&gdriver, &gmode,"”):/* read result of initialization */cri^orcodc = graphrcsult ();/* an error occurred */if (errorcode != grOk){prin订("Graphics error: %s\n", grapherrormsg(errorcode));printf("Press any key to halt:"); getch ();exi t (1);setcolor (getmcixcolor ());xmax = getmeixx ();ymeix 二getmtixy ();/* draw a diagonal line */ line(0, 0, xmax, ymax);/* clean up */ getchO ； closegraph ();return 0;}函数名：rectangle功能：画一个矩形)\] 法：void far rectangle(int left, int top, int right, int bottom);函数名:sctbkcolor功能：用调色板设置当前背景颜色用法：void far setbkcolor(int color): 程序例：ttinclude <graphics. h>tfinclude <stdlib. h>ttinclude <stdio. h>ttinclude <conio. h>int main(void){/* select a driver and mode that supports *//* multiple background colors・*/int gdrivcr 二EGA, gmodc = EGAHI, errorcode; int bkcol, maxcolor, x, y;char msg[80];/* initialize graphics and local variables */ initgraph(&gdriver,&gmode,"”)；/* read result of initialization */ errorcode = graphresult();if (errorcode != grOk) /* an e门occurred */prinlf ("Graphics error: %s\n/z, grapherrormsg (errorcode)); printf("Press any key to halt/);getch0 ;exit(1) ; /* terminate with an error code */ }/* maximum color index supported */ maxcolor = getmtixcolor ();/* for centering text messages */seitextjustify(CENTER TEXT, CENTER TEXT);x 二getmaxxO / 2;y = getmaxyO / 2;/* loop through the available colors */for (bkcol~0; bkcol<=maxcolor; bkcol++){/* c l ear the screen */cleardevice();/* select a new background color */ sctbkcolor(bkcol);/* output a messsage */if (bkcol == WHITE)setcolor(EGA_BLUE):sprintf (msg, ''Background color: bkcol);outtextxy (x, y, msg);getch ();}/* clean up */closcgraphO ;return 0;}函数名:setcolor功能：设置当前画线颜色用法：void far setcolor(int color);程序例：ttinclude <graphics. h>^include <stdlib. h>ftinclude <stdio.h>#includc <conio.h>int m3in(void){/* select a driver and mode that supports *//* multiple drawing colors・*/int gdriver = EGA, gmode = EGAI11, errorcode;int color, maxcolor, x, y;char msg [80];/* initialize graphics and local variables */ initgraph(&gdrivcr, &gmode,;/* read result of initialization */errorcode = graphresult();if (errorcode != grOk) /* an error occurred */{printf (''Graphics error: %s\n", grapherrormsg (errorcode)); printf("Press any key to halt:，z);gctchO ;exit(1); /* terminate with an error code */}/* maximum color index supported */ mtixcolor 二getmtixcolor ();/* for centering text messages */settextjustify(CENTER_TEXT, CENTER_TEXT);x = getmaxxO / 2;y = getmaxyO / 2;/* loop through the available colors */for (color=i; color<-maxcolor; color++){/* clear the screen */cleardevice();/* select a new background color */ setcolor(color);/* output a messsage */sprintf (msg, "Color: color): outtextxy(x, y, msg); getch ();}/* clean up */ closcgraph ();return 0;}函数名:setfillstyle功能：设登填充模式和颜色用法：void far setfi 1 lstyle(int pattern, int color); 程序例：^include <graphics. h> 廿include <stdlib. h> ^include〈string. h> ^include <stdio.h> #inelude <conio. h>/* the names of the fill styles supported */ char *fname[] = { "EMPTY_FILL","SOLID FILL","LINE FII丄"，"LTSLASH FILI/；"SLASII_F1LL", "BKSLASII_FILL","LTBKSLASH_FILL","HATCH FILL","XHATCH_FILL","INTERLEAVE_FILL","WIDE DOT FILL","CLOSE DOT FILI/；"USER FILL" int main(void)/* request auto detection */int gdriver = DETECT, gmode, errorcode;int style, midx, midy;char stylestr[40];/* initialize graphics and 1ocal variables */ initgraph(&gdriver, &gmode, ");/* read result of initialization */errorcodc = graphresult();if (errorcode != grOk) /* an error occurred */{printf("Graphics error: %s\n〃，grapherrormsg(errorcode)); printf("Press any key to halt/):getchO ;exi t (1) ; /* term in ate with an error code */}midx = getmtixx () / 2;midy = getmtixy () / 2;for (style = EMPTY_FILL; style < USER一FILL; style++){/* select the fill style */setfillstyle(style, getmaxcolor());/* convert style into a string */strepy(stylestr, fname[style]);/* fill a bar */bar 3d (0, 0, midx-10, midy, 0, 0);/* output a message */outtextxy (midx, midy, stylestr);/* wait for a key */getch ();cleardevice();}/* clean up */getchO ;closegraph();return 0;函数名:set linestyle功能：设置当前画线宽度和类型用法：void far setlinestyle(int linestype, unsigncd upattern); 程序例：#include <graphics・ h>#include <stdlib. h> #include <string・ h>^include <stdio>h>ttinclude <conio. h> /* the names of the line styles supported */ char amc [] = {，，SOL1D_L1NE，\，，DOTTED_LINE，，I"CENTER LTNE\"DASHED_LINE","USERBnjLINE"}；int main(void){/* request auto detection */int gdriver = DETECT, gmode, errorcode;int style, midx, midy, userpat;char stylestr[40];/* initialize graphics and local variables */initgraph(&gdrivg &gmodc,"”)；/* read result of initialization */errorcode 二graphrcsult():if (errorcode != grOk) /* an error occurred */{printf("Graphics error: grapherrormsg(errorcode));printf(”Press any key to halt:");getchO ;exit(1); /* terminate with an error code */midx = getmaxx () / 2;midy = getmaxy () / 2;/* a user defined line pattern *//* binary: "0000000000000001" */userpat = 1;for (style=SOLTD LTNE; style<=USERBTT LTNE; style++){/* select the line style */setlinestyle(style, userpat, 1);/* convert style into a string */strcpy(stylestr, InameEstyle]);/* draw a line */linc(0, 0, midx-10, midy);/* draw a rectanglc */rectanglc(0, 0, getmaxx (), getmaxy ());/* output a message */outtextxy (midx, midy, stylestr);/* wait for a key */getchO ;cleardevice0 ;}/* clean up */closegraph();return 0;。

easygraphics函数easygraphics函数是一种用于图形编程的函数库，它可以帮助编程初学者轻松地实现各种图形的绘制和交互操作。

本文将介绍easygraphics函数的基本用法和一些常见的应用场景，以帮助读者更好地理解和使用这个函数库。

easygraphics函数库提供了一系列简单易用的函数，用于绘制各种形状的图形，如线段、矩形、圆形等。

通过调用这些函数，我们可以在屏幕上绘制出各种漂亮的图形，实现丰富多样的效果。

例如，我们可以使用easygraphics函数库绘制一个五角星，只需用几行代码就可以完成，非常方便快捷。

除了绘制静态图形，easygraphics函数库还可以实现一些动态效果，如图形的平移、旋转、缩放等。

通过调用相应的函数，我们可以实现图形的平滑移动、旋转、变形等效果，使得图形更加生动有趣。

例如，我们可以使用easygraphics函数库实现一个动态的跳动的小球，只需使用几行代码就可以完成，非常简单。

除了绘制和动态效果，easygraphics函数库还提供了一些交互功能，如鼠标点击、键盘输入等。

通过调用这些函数，我们可以实现与用户的交互，接受用户的输入，并根据用户的操作做出相应的反应。

例如，我们可以使用easygraphics函数库实现一个简单的画板程序，用户可以在画板上绘制图形，选择颜色和线条粗细等。

easygraphics函数库的使用非常简单，只需包含相应的头文件，并在代码中调用相应的函数即可。

它提供了一系列函数，包括绘制图形的函数、实现动态效果的函数、处理交互的函数等，我们只需按照需要调用相应的函数即可实现相应的功能。

此外，easygraphics 函数库还提供了丰富的文档和示例代码，供我们参考学习。

easygraphics函数库的应用非常广泛。

它可以用于教育领域，帮助学生更好地理解和学习图形学相关知识；它可以用于游戏开发，帮助开发者快速实现各种精美的游戏效果；它还可以用于可视化领域，帮助研究人员将复杂的数据可视化展示。

C#Graphic绘制圆、三⾓形、椭圆、图⽚在form和panel上可以绘制图形，线段，圆，⽂字，图形等等。

绘制代码必须放在OnPaint（）函数⾥⾯，因为窗体刷新的时候，都会调⽤该函数，重新刷新所绘的图。

⽰例代码在Panel上绘制图形来简单的描述下绘线和绘图原理。

using System;using System.Collections.Generic;using ponentModel;using System.Data;using System.Drawing;using System.Linq;using System.Text;using System.Windows.Forms;using System.IO;using System.Reflection;namespace TestGraphic{public partial class Form1 : Form{public Form1(){InitializeComponent();}private void panel1_Paint(object sender, PaintEventArgs e){Graphics gc = e.Graphics;///设置绘图的颜⾊Brush greenBrush = new SolidBrush(Color.Green);int radius = 30;// 绘制圆，(0, 0)为左上⾓的坐标，radius为直径gc.FillEllipse(greenBrush, 0, 0, radius, radius);Brush yellowBush = new SolidBrush(Color.Yellow);// 绘制椭圆，其实圆时椭圆的特殊的⼀种，即两个定点重合, (50, 60)为左上⾓的坐标，// 70位椭圆的宽度，100位椭圆的⾼度gc.FillEllipse(yellowBush, 50, 60, 70, 100);// 绘制三⾓形，指定红⾊和线宽5。

二、C 的图形模式编程2.1图形编程基础VC+EasyX 库里提供了图形函数就可以在VC 环境下进行图形编程。

对图形函数的操作都是在视口（Viewport ）上进行。

用户可以在屏幕上定义大小不同的视口，若不定义视口大小，它就是整个屏幕。

视口是在图形屏幕状态下的概念，用户可访问的最小单位是一个像素(像素这一术语最初用来指显示器上最小的、单独的发光点单元。

然而现在，其含义拓宽为指图形显示器上的最小可访问点)。

文本与图形都可以在视口上显示。

图形视口的左上角坐标为(0,0)。

例如：分辨率为640*480的视口像素点的定位显示器在图形模式下工作时，显示的单位是像素点，通过控制各像素点的颜色和灰度等级来形成图形。

因此绘图的第一步是进行图形模式的初始化，系统进入绘图模式。

（1） initgraph() 图形初始化函数用法： HWND initgraph(int width,int height,int flag = NULL);示例：以下局部代码创建一个尺寸为 640x480 的绘图环境：initgraph(640, 480);例2-1：调用initgraph()设置640*480的图形模式，在屏幕中央显示如下的图形。

参考代码：#include<graphics.h>#include <conio.h>int main(){initgraph(640, 480);line(200, 240, 440, 240);line(320, 120, 320, 360);getch();（closegraph();return 0;}[学习单步执行]试着单步执行刚才的程序，由于绘图和多线程等因素的限制，请务必按照以下步骤尝试（熟练了以后就不用了）：1. 将VC取消最大化，并缩小窗口，能看到代码就行。

2. 按一下F10（单步执行），会看到屏幕上出现一个黄色的小箭头，指示将要执行的代码。

3. 当箭头指向initgraph()语句时，按F10，能看到窗口发生了变化。

怎样在VC环境下实现 #include<graphics.h> 库函数#include<stdio.h>#include<graphics.h>#include<string.h>#include<math.h>#define Scale 1.35void DrawFace(int F,int Fc[30][11],float St[50][3],float Rol,float DE, float Aux1,float Aux2,float Aux3,float Aux4,float Aux5,float Aux6, float Aux7,float Aux8){float XObs,YObs,ZObs,XProj,YProj;int XScreen,YScreen;int S,NS,No;float X,Y,Z,X0,Y0,Z0;int MaxX=getmaxx();int MaxY=getmaxy();NS=Fc[F][0];for(S=1;S<=NS;S++){No=Fc[F][S];X=St[No][1];Y=St[No][2];Z=St[No][3];XObs=-X*Aux1+Y*Aux3;YObs=-X*Aux5-Y*Aux6+Z*Aux4;ZObs=-X*Aux7-Y*Aux8-Z*Aux2+Rol;XProj=DE*XObs/ZObs;YProj=DE*YObs/ZObs;XScreen=floor(0.5+XProj*Scale+MaxX/2);YScreen=floor(0.5+MaxY/2-YProj); if(S==1){moveto(XScreen,YScreen);X0=XScreen;Y0=YScreen;}elselineto(XScreen,YScreen);}lineto(X0,Y0);}void DrawObject(int Fc[30][11],float St[50][3],int NF,float Rol,float Theta,float Phi,float DE,int Dot){float Th,Ph,Aux1,Aux2,Aux3,Aux4,Aux5,Aux6,Aux7,Aux8;int F,St1,St2,St3;float P1,P2,P3,Q1,Q2,Q3;float v1,v2,v3,n1,n2,n3;float O1,O2,O3,SProduct;Th=3.1415926*Theta/180;Ph=3.1415926*Phi/180;Aux1=sin(Th);Aux2=sin(Ph);Aux3=cos(Th);Aux4=cos(Ph);Aux5=Aux3*Aux2; Aux6=Aux1*Aux2;Aux7=Aux3*Aux4;Aux8=Aux1*Aux4;O1=Rol*Aux7;O2=Rol*Aux8;O3=Rol*Aux2;for(F=1;F<=NF;F++){St1=Fc[F][1];St2=Fc[F][2]; St3=Fc[F][3];v1=O1-St[St1][1];v2=O2-St[St1][2];v3=O3-St[St1][3];P1=St[St2][1]-St[St1][1];P2=St[St2][2]-St[St1][2];P3=St[St2][3]-St[St 1][3];Q1=St[St3][1]-St[St1][1];Q2=St[St3][2]-St[St1][2];Q3=St[St3][3]-St[St 1][3];n1=P2*Q3-Q2*P3;n2=P3*Q1-Q3*P1;n3=P1*Q2-Q1*P2;SProduct=v1*n1+v2*n2+v3*n3;if(SProduct>0.0){setlinestyle(SOLID_LINE,0,NORM_WIDTH);DrawFace(F,Fc,St,Rol,DE,Aux1,Aux2,Aux3,Aux4,Aux5,Aux6,Aux7,Aux8);}问题补充 2009-01-05 16:59else if(Dot==1){setlinestyle(DOTTED_LINE,0,NORM_WIDTH);DrawFace(F,Fc,St,Rol,DE,Aux1,Aux2,Aux3,Aux4,Aux5,Aux6,Aux7,Aux8);}}}void Polyhedron(int pColor){int NF,Fc[30][11],MaxX,MaxY;float St[50][3];MaxX=getmaxx();MaxY=getmaxy();setcolor(pColor);setviewport(0,0,MaxX,MaxY,1);St[1][1]=40;St[1][2]=54;St[1][3]=-40;St[2][1]=40;St[2][2]=54;St[2][3]=0;St[3][1]=40;St[3][2]=-54;St[3][3]=0;St[4][1]=40;St[4][2]=-54;St[4][3]=-40;St[5][1]=-40;St[5][2]=-54;St[5][3]=-40;St[6][1]=-40;St[6][2]=54;St[6][3]=-40;St[7][1]=-40;St[7][2]=54;St[7][3]=0;St[8][1]=0;St[8][2]=34;St[8][3]=40;St[9][1]=0;St[9][2]=-34;St[9][3]=40;St[10][1]=-40;St[10][2]=-54;St[10][3]=0;NF=9;Fc[1][0]=4;Fc[1][1]=1;Fc[1][2]=2;Fc[1][3]=3;Fc[1][4]=4; Fc[2][0]=4;Fc[2][1]=1;Fc[2][2]=6;Fc[2][3]=7;Fc[2][4]=2; Fc[3][0]=3;Fc[3][1]=2;Fc[3][2]=7;Fc[3][3]=8;Fc[4][0]=4;Fc[4][1]=2;Fc[4][2]=8;Fc[4][3]=9;Fc[4][4]=3; Fc[5][0]=4;Fc[5][1]=1;Fc[5][2]=4;Fc[5][3]=5;Fc[5][4]=6; Fc[6][0]=4;Fc[6][1]=7;Fc[6][2]=10;Fc[6][3]=9;Fc[6][4]=8; Fc[7][0]=3;Fc[7][1]=3;Fc[7][2]=9;Fc[7][3]=10;Fc[8][0]=4;Fc[8][1]=10;Fc[8][2]=5;Fc[8][3]=4;Fc[8][4]=3; Fc[9][0]=4;Fc[9][1]=5;Fc[9][2]=10;Fc[9][3]=7;Fc[9][4]=6; DrawObject(Fc,St,NF,800.0,330,30,1000,1);}void main(){int ErrorCode,GraphDriver,GraphMode;GraphDriver=0;initgraph(&GraphDriver,&GraphMode,"");Polyhedron(1);getch();closegraph();}。

一、选题背景：画图程序，通过画图中的功能绘制出美丽的图案。

二、设计思想：利用数学三角函数制作山峰和花朵出一条曲线、用画圆函数绘制太阳的形状、再进行颜色填充用绘制直线的函数来绘制比较粗的光线、用矩形函数画出矩形的边框、再画地球、直线画赤道、弧线画南北极和钟表的刻度盘。

三、流程图：四、程序清单：#include"graphics.h" /*调用图形库函数*/#include"math.h" /*调用数学函数*/#include"stdio.h" /*调用标准I/O函数*/#define PI 3.141596 /*宏定义PI字符串*/main() /*主函数*/{float i,x,y; /*定义单精度浮点型变量i,x,y*/int gdriver=DETECT,gmode,a=1; /*定义整型变量gdriver,gmode*/initgraph(&gdriver,&gmode,"d:\\tc"); /*定义变量后,初始化图形系统*/cleardevice();setbkcolor(a); /*背景颜色*/printf("\n");printf("\n"); /*C 语言图形函数*/printf("\n");printf(" the following math functions were used in the main function.\n");printf(" setbkcolor(int color);\n"); /* 背景颜色*/printf(" setcolor(int color);\n"); /* 画笔颜色*/printf(" putpexel(x,y,color);\n"); /* 画像素点*/printf(" line(x1,y1,x2,y2)\n"); /* 直线函数*/printf(" rectangle(xl,yt,xr,yb)\n");; /* 矩形函数*/printf(" arc(x,y,as,ae,r)\n"); /* 圆弧函数*/printf(" circle(x,y,r)\n"); /*圆形函数*/printf(" ellipse(x,y,as,ae,rx,ry)\n"); /* 椭圆函数*/printf("\n"); /* 按任意键开始演示*/setcolor(2);setlinestyle(0,0,3);rectangle(4,4,635,475); /*绘制矩形框*/getch();cleardevice();printf("\n"); /* 模拟手工画图*/printf("\n"); /* 函数曲线图形*/setcolor(3);setlinestyle(3,3,3);rectangle(4,4,635,475); /*绘制图纸边框*/for (i=0;i<=2*PI;i+=PI/99999){putpixel(40*i,170-21*i*sin(1.6*i),2);putpixel(40.3*i,170-22*i*sin(1.6*i),3);putpixel(40.6*i,170-23*i*sin(1.6*i),10);}for (i=0;i<=2*PI;i+=PI/99999) /*绘制花朵*/{putpixel(118-15*cos(4*i)*cos(i),160-15*cos(4*i)*sin(i),14);putpixel(118-25*cos(4*i)*cos(i),160-25*cos(4*i)*sin(i),13);putpixel(118-35*cos(4*i)*cos(i),160-35*cos(4*i)*sin(i),10);}for (i=0;i<=PI;i+=PI/99999){putpixel(320-315*cos(i),360-95*sin(i),11); /*绘制拱桥*/ putpixel(320-315*cos(i),360-96*sin(i),11); /*绘制拱桥*/ putpixel(320-315*cos(i),360-97*sin(i),11); /*绘制拱桥*/ }for (a=70;a<=570;a+=50)for (i=0;i<=PI;i+=PI/9999){putpixel(a-25*cos(i),360-40*sin(i),11); /*绘制桥*/}}for (x=0;x<=640;x+=0.001){putpixel(8*x,380-8*sin(x),9); /*绘制曲线水流*/}for (x=0;x<=600;x+=0.001){putpixel(10*x,405-10*sin(x),9); /*绘制曲线水流*/}for (x=0;x<=560;x+=0.001){putpixel(12*x,430-12*sin(x),9); /*绘制曲线水流*/}for(x=60;x<=80;x+=0.01){ellipse(270,360,180 ,0,160-x,25);}for (x=0;x<=520;x+=0.001){putpixel(8*x,455-8*sin(x),9); /*绘制曲线水流*/}setlinestyle(0,0,1);setfillstyle(1,12);fillellipse(320,60,25,25); /*绘制太阳*/for (x=280;x>=250;x-=0.0001)putpixel(x,60,12); /*绘制阳光线*/}for (x=360;x>=390;x+=0.0001){putpixel(x,60,12); /*绘制阳光线*/}for (y=24;y>=12;y-=0.0001){putpixel(320,y,12); /*绘制阳光线*/}for (y=96;y<=108;y+=0.0001){putpixel(320,y,12); /*绘制阳光线*/}setlinestyle(3,0,1);setcolor(12);for (i=0;i<=2*PI;i+=PI/12) /*绘制阳光线*/{line(320+40*cos(i),60-36*sin(i),320+70*cos(i),60-48*sin(i)); for (x=0;x<=55555;x+=0.1){y=y+x; /*延时控制*/}}setcolor(13);setlinestyle(0,0,1);rectangle(460,100,620,200); /*绘制地图框(矩形)*/ setcolor(11);setlinestyle(0,0,3);ellipse(540,150,0,360,77,48); /*绘制地球(椭圆)*/circle(540,150,46); /*绘制经线(圆形)*/ellipse(540,100,210,330,45,16); /*绘制北极圈(椭圆弧)*/ellipse(540,200,30,150,45,16); /*绘制南极圈(椭圆弧)*/setcolor(14);setlinestyle(3,0,1);line(460,150,620,150); /*绘制赤道(水平线)*/line(540,100,540,200); /*绘制经线(垂直线)*/setcolor(11); setlinestyle(0,0,1);for (i=0;i<=2*PI;i+=PI/300){putpixel(590-35*cos(i),50-35*sin(i),11); /*绘制0.1秒刻度*/}setcolor(14);setlinestyle(0,0,1);circle(590,50,2); /*绘制中心轴*/setcolor(13);setlinestyle(0,0,3);for (i=0;i<=2*PI;i+=PI/6){line(590+25*sin(i),50-25*cos(i),590+30*sin(i),50-30*cos(i));/*绘制小时*/for (x=0;x<=5555;x+=0.001){y=y+x; /*延时控制*/}getch();closegraph(); }五、主要解决问题的方法及技术关键1、主要问题及解决方法✓抛物线的画法用插补法画抛物线。

c语言image用法在C语言中，image（图像）通常以像素（pixels）的形式存储，并使用数组来表示。

每个像素可以将其颜色表示为RGB（红绿蓝）值，通常使用整数或字节来表示。

在处理图像时，我们可以使用C语言来完成各种操作，例如读取、修改、保存图像，以及执行图像处理算法，比如滤波、边缘检测等等。

以下是一些常用的C库和函数，可用于处理图像：1. Simple DirectMedia Layer（SDL）库：提供了一系列函数，用于创建窗口、加载图像、显示图像等操作。

2. OpenCV（Open Source Computer Vision）库：一个广泛使用的计算机视觉库，支持图像和视频处理、特征提取、目标识别等功能。

3. CImg库：一个简单易用的C++图像处理库，提供了丰富的图像处理和分析函数。

4. fread()和fwrite()函数：可以用来读取和写入二进制图像文件，如位图（.bmp）、JPEG（.jpg）等。

下面是一个简单的示例代码，展示了如何使用C语言读取和修改图像的像素：```c#include <stdio.h>#define WIDTH 256#define HEIGHT 256typedef struct {unsigned char r, g, b;} Pixel;void modifyImage(Pixel *image, int width, int height) { for (int i = 0; i < height; i++) {for (int j = 0; j < width; j++) {//修改像素值image[i * width + j].r = 255; //设置为红色image[i * width + j].g = 0; //设置为绿色image[i * width + j].b = 0; //设置为蓝色}}}int main() {Pixel image[WIDTH * HEIGHT];//读取图像FILE *file = fopen("image.bmp", "rb");fread(image, sizeof(Pixel), WIDTH * HEIGHT, file); fclose(file);//修改图像modifyImage(image, WIDTH, HEIGHT);//保存图像FILE *outputFile = fopen("output.bmp", "wb");fwrite(image, sizeof(Pixel), WIDTH * HEIGHT, outputFile);fclose(outputFile);return 0;}```上述代码中，我们首先定义了一个Pixel结构来表示图像的像素，其中包含了r、g、b三个成员分别表示红、绿、蓝分量的值。
