三菱PLC报警代码

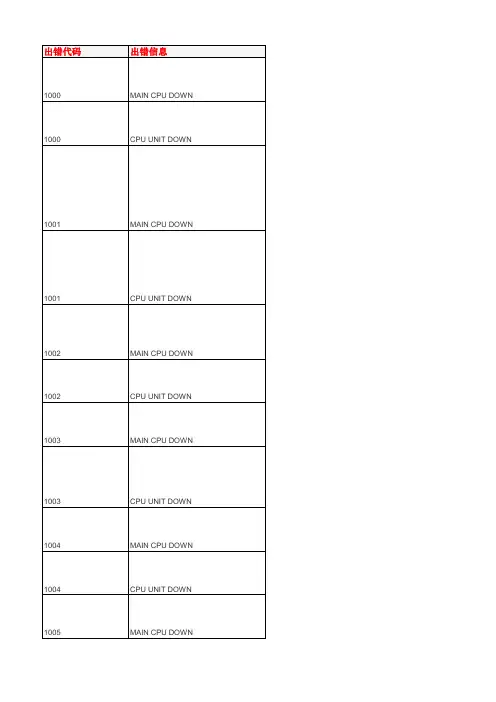

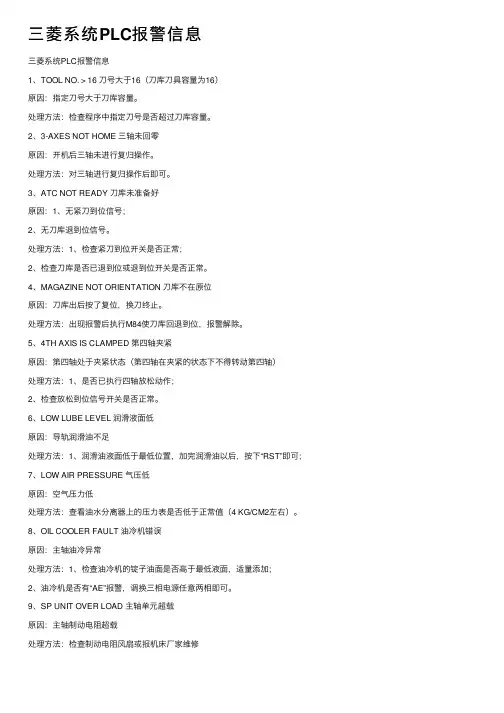

三菱系统PLC报警信息三菱系统PLC报警信息1、TOOL NO. > 16 ⼑号⼤于16（⼑库⼑具容量为16）原因：指定⼑号⼤于⼑库容量。

处理⽅法：检查程序中指定⼑号是否超过⼑库容量。

2、3-AXES NOT HOME 三轴未回零原因：开机后三轴未进⾏复归操作。

处理⽅法：对三轴进⾏复归操作后即可。

3、ATC NOT READY ⼑库未准备好原因：1、⽆紧⼑到位信号；2、⽆⼑库退到位信号。

处理⽅法：1、检查紧⼑到位开关是否正常；2、检查⼑库是否已退到位或退到位开关是否正常。

4、MAGAZINE NOT ORIENTATION ⼑库不在原位原因：⼑库出后按了复位，换⼑终⽌。

处理⽅法：出现报警后执⾏M84使⼑库回退到位，报警解除。

5、4TH AXIS IS CLAMPED 第四轴夹紧原因：第四轴处于夹紧状态（第四轴在夹紧的状态下不得转动第四轴）处理⽅法：1、是否已执⾏四轴放松动作；2、检查放松到位信号开关是否正常。

6、LOW LUBE LEVEL 润滑液⾯低原因：导轨润滑油不⾜处理⽅法：1、润滑油液⾯低于最低位置，加完润滑油以后，按下“RST”即可；7、LOW AIR PRESSURE ⽓压低原因：空⽓压⼒低处理⽅法：查看油⽔分离器上的压⼒表是否低于正常值（4 KG/CM2左右）。

8、OIL COOLER FAULT 油冷机错误原因：主轴油冷异常处理⽅法：1、检查油冷机的锭⼦油⾯是否⾼于最低液⾯，适量添加；2、油冷机是否有“AE”报警，调换三相电源任意两相即可。

9、SP UNIT OVER LOAD 主轴单元超载原因：主轴制动电阻超载处理⽅法：检查制动电阻风扇或报机床⼚家维修。

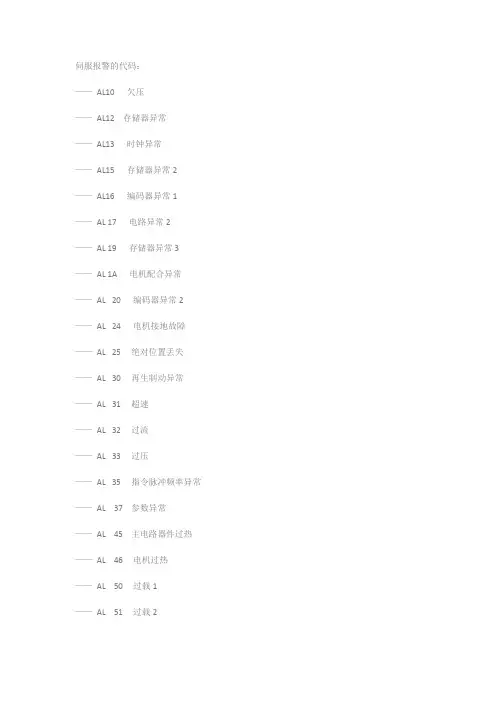

伺服报警的代码：
——AL10 欠压
——AL12 存储器异常
——AL13 时钟异常
——AL15 存储器异常2 ——AL16 编码器异常1 ——AL 17 电路异常2 ——AL 19 存储器异常3 ——AL 1A 电机配合异常——AL 20 编码器异常2 ——AL 24 电机接地故障——AL 25 绝对位置丢失——AL 30 再生制动异常——AL 31 超速
——AL 32 过流
——AL 33 过压
——AL 35 指令脉冲频率异常——AL 37 参数异常
——AL 45 主电路器件过热——AL 46 电机过热
——AL 50 过载1
——AL 51 过载2
——AL 52 误差过大
——AL 8A 串行通讯超时
——AL 8E 串行通讯异常
伺服警告代码：
——AL 92 电池断线警告
——AL 96 原点设定错误警告——AL 9F 电池警告
——AL E0 再生制动电流过大警告——AL E1 过载警告
——AL E3 绝对位置计数器警告——AL E5 ABS超时警告
——AL E6 伺服电机异常停止——AL E9 主电路OFF警告——AL EA ABS伺服ON警告。

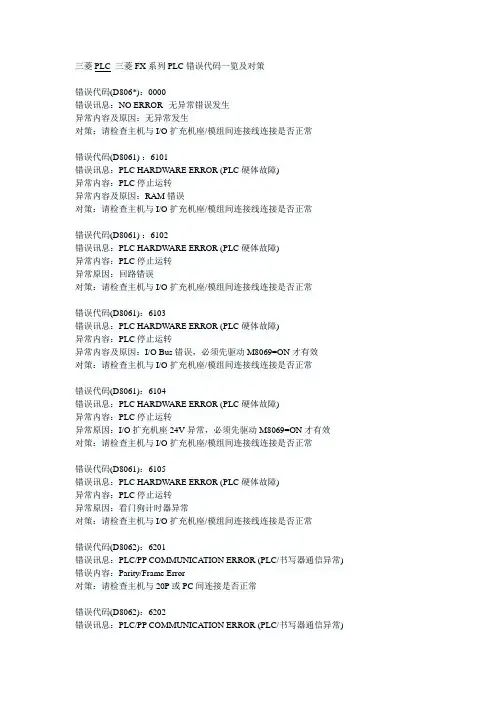

三菱PLC错误代码一览及对策对策错误代码(D806*)：0000错误讯息：NO ERROR--无异常错误发生异常内容及原因：无异常发生对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常错误代码(D8061) ：6101错误讯息：PLC HARDWARE ERROR (PLC硬体故障)异常内容：PLC停止运转异常内容及原因：RAM错误对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常错误代码(D8061) ：6102错误讯息：PLC HARDWARE ERROR (PLC硬体故障)异常内容：PLC停止运转异常原因：回路错误对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常错误代码(D8061)：6103错误讯息：PLC HARDWARE ERROR (PLC硬体故障)异常内容：PLC停止运转异常内容及原因：I/O Bus 错误，必须先驱动M8069=ON才有效对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常错误代码(D8061)：6104错误讯息：PLC HARDWARE ERROR (PLC硬体故障)异常内容：PLC停止运转异常原因：I/O扩充机座24V异常，必须先驱动M8069=ON才有效对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常错误代码(D8061)：6105错误讯息：PLC HARDWARE ERROR (PLC硬体故障)异常内容：PLC停止运转异常原因：看门狗计时器异常对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常错误代码(D8062)：6201错误讯息：PLC/PP COMMUNICATION ERROR (PLC/书写器通信异常)错误内容：Parity/Frame Error对策：请检查主机与20P或PC间连接是否正常错误代码(D8062)：6202错误讯息：PLC/PP COMMUNICATION ERROR (PLC/书写器通信异常)错误内容：通信字句异常对策：请检查主机与20P或PC间连接是否正常错误代码(D8062)：6203错误讯息：PLC/PP COMMUNICATION ERROR (PLC/书写器通信异常)错误内容：通信资料总合检查不一致对策：请检查主机与20P或PC间连接是否正常错误代码(D8062)：6204错误讯息：PLC/PP COMMUNICATION ERROR (PLC/书写器通信异常)错误内容：通信字串异常对策：请检查主机与20P或PC间连接是否正常错误代码(D8062)：6205错误讯息：PLC/PP COMMUNICATION ERROR (PLC/书写器通信异常)错误内容：通信指令异常对策：请检查主机与20P或PC间连接是否正常错误代码(D8063)：6301错误讯息：PARALLEL LINK ERROR (并列运转通信异常)错误内容：Parity/Frame Error运转模组间的连接线是否正确连接着。

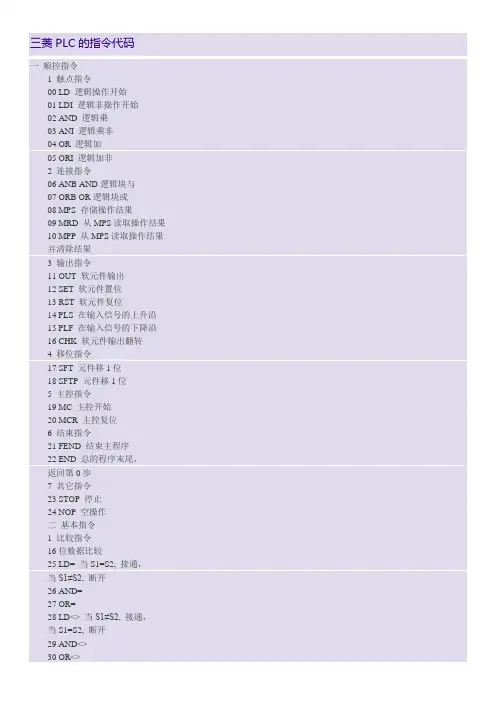

三菱PLC的指令代码一顺控指令1 触点指令00 LD 逻辑操作开始01 LDI 逻辑非操作开始02 AND 逻辑乘03 ANI 逻辑乘非04 OR 逻辑加05 ORI 逻辑加非2 连接指令06 ANB AND逻辑块与07 ORB OR逻辑块或08 MPS 存储操作结果09 MRD 从MPS读取操作结果10 MPP 从MPS读取操作结果并清除结果3 输出指令11 OUT 软元件输出12 SET 软元件置位13 RST 软元件复位14 PLS 在输入信号的上升沿15 PLF 在输入信号的下降沿16 CHK 软元件输出翻转4 移位指令17 SFT 元件移1位18 SFTP 元件移1位5 主控指令19 MC 主控开始20 MCR 主控复位6 结束指令21 FEND 结束主程序22 END 总的程序末尾，返回第0步7 其它指令23 STOP 停止24 NOP 空操作二基本指令1 比较指令16位数据比较25 LD= 当S1=S2, 接通，当S1≠S2, 断开26 AND=27 OR=28 LD<> 当S1≠S2, 接通，当S1=S2, 断开29 AND<>30 OR<>31 LD> 当S1>S2, 接通，当S1≤S2, 断开32 AND>33 OR>34 LD<= 当S1≤S2, 接通，当S1>S2, 断开35 AND<=36 OR<=37 LD< 当S1<S2, 接通，当S1≥S2, 断开38 AND<39 OR<40 LD>= 当S1≥S2, 接通，当S1<S2, 断开41 AND>=42 OR>=32位数据比较43 LDD= 当(S1+1,S1)=(S2+1,S2), 接通44 ANDD=45 ORD=46 LDD<> 当(S1+1,S1)≠(S2+1,S2),接通47 ANDD<>48 ORD<>49 LDD> 当(S1+1,S1)>(S2+1,S2), 接通50 ANDD>51 ORD>52 LDD<= 当(S1+1,S1)≤(S2+1,S2),接通53 ANDD<=54 ORD<=55 LDD< 当(S1+1,S1)<(S2+1,S2), 接通56 ANDD<57 ORD<58 LDD>= 当(S1+1,S1)≥(S2+1,S2),接通59 ANDD>=60 ORD>=2 算术运算指令二进制16位加/减61 + (D)+(S)→(D)62 +P63 + (S1)+(S2)→(D)64 +P65 - (D)-(S)→(D)66 -P67 - (S1)-(S2)→(D)68 -P二进制32位加/减69 D+ (D+1,D)+(S+1,S)→(D+1,D)70 D+P115 DDEC (D+1,D)-1→(D+1,D)116 DDECP3 BCD—二进制转换117 BCD (S)→(D)BCD转换118 BCDP119 DBCD (S+1,S)→(D+1,D)120 DBCDP121 BIN (S)→(D)二进制转换122 BINP123 DBIN (S+1,S)→(D+1,D)124 DBINP4 数据传送指令125 MOV (S)→(D)126 MOVP127 DMOV (S+1,S)→(D+1,D)128 DMOVP129 CML (S)→(D)130 CMLP131 DCML (S+1,S)→(D+1,D)132 DCML133 DCMLP134 BMOV (S)→(D)n个135 BMOVP136 FMOV (S)→(D)n个137 FMOVP138 XCH (D1)←→(D2)139 XCHP140 DXCH (D1+1,D1)←→(D2+1,D2) 141 DXCHP5 程序分支指令142 CJ 条件满足，跳转到P**处143 SCJ 条件满足后紧接的扫描周期, 跳转到P**处144 JMP 无条件跳转到P**处145 CALL 执行P**处子程序146 CALLP147 RET 从子程序返回148 EI 允许中断149 DI 禁止中断150 IRET 从中断程序返回151 SUB 执行n指定的程序152 SUBP6 程序切换指令153 CHG 在主副程序间切换7 刷新指令154 COM 执行通讯刷新155 EI 允许通讯刷新156 DI 禁止通讯刷新157 SEG 对应软元件的刷新，仅执行1个扫描周期，M9052 ON时有效三应用指令1 逻辑运算指令158 WAND (D) AND (S)→(D)159 WANDP160 WAND (S1) AND (S2)→(D)161 WANDP162 DAND (D+1,D) AND (S+1,S)→(D+1,D)163 DANDP164 WOR (D) OR (S)→(D)165 WORP166 WOR (S1) OR (S2)→(D)167 WORP168 DOR (D+1,D) OR (S+1,S)→(D+1,D)169 DORP170 WXOR (D) XOR (S)→(D)异或171 WXORP172 WXOR (S1) XOR (S2)→(D)173 WXORP174 DXOR (D+1,D) XOR (S+1,S)→(D+1,D)175 DXORP176 WXNR (D) XOR (S)→(D)177 WXNRP178 WXNR (S1) XOR (S2)→(D)179 WXNRP180 DXNR (D+1,D) XOR (S+1,S)→(D+1,D)181 DXNRP182 NEG 0-(D)→(D)补码183 NEGP2 旋转指令184 ROR n位右转185 RORP186 RCR n位右转(带进位)187 RCRP188 ROL n位左转189 ROLP190 RCL n位左转(带进位)191 RCLP192 DROR n位右转193 DRORP194 DRCR n位右转(带进位)195 DRCRP196 DROL n位左转197 DROLP198 DRCL n位左转(带进位)199 DRCLP3 移位指令200 SFR n位右移202 SFL n位左移203 SFLP204 BSFR 1位右移205 BSFRP206 BSFL 1位左移207 BSFLP208 DSFR 1位右移209 DSFRP210 DSFL 1位左移211 DSFLP4 数据处理指令212 SER 数据搜索213 SERP214 SUM 位检查215 SUMP216 DSUM217 DSUMP218 DECO 译码编码219 DECOP220 ENCO221 ENCOP222 SEG 7段编码223 BSET 对字中n位置位224 BSETP225 BRST 对字中n位复位226 BRSTP227 DIS 组合分离228 DISP229 UNI230 UNIP231 ASC ASCII转化5 先进先出指令232 FIFW FIFO写233 FIFWP234 FIFR FIFO读235 FIFRP6 内存缓冲区存取指令236 FROM 从特殊功能模块读取数据237 FROMP238 DFRO239 DFROP240 TO 向特殊功能模块写数据241 TOP242 DTO243 FROM 从远程I/O站读数据244 FROMP245 DFRO247 TO 向远程站写数据248 TOP249 DTO250 DTOP7 FOR/NEXT指令251 FOR 重复n次252 NEXT8 本地站、远程I/O站存取指令253 LRDP 从本地站读数据254 LWTP 向本地站写数据255 RFRP 从远程特殊功能模块读数据256 RTOP 向远程特殊功能模块写数据9 显示指令257 PR 从指定的8点字软元件输出16个字符的ASCII码258 PR 顺序向输出模块输出ASCII码, 直到结束符NUL(00H)259 PRC 将字软元件的注释转换成ASCII码，并输出260 LED 将指定的8点字软元件显示16个字符的ASCII码261 LEDA 显示指定的英文数字字符262 LEDB263 LEDC 显示软元件S的注释264 LEDR 显示复位10 其它指令265 WDT WDT复位266 WDTP267 CHK 故障检测268 SLT 按参数设定的条件,数据被锁定269 SLTR 状态锁存复位，且执行SLT270 STRA 按参数设定的条件,采样数据存入271 STRAR 采样跟踪复位，且允许执行272 STC 进位标志(M9012)ON273 CLC 进位标志(M9012)OFF274 DUTY 用户定义时钟11 伺服指令275 DSFRP 请求启动伺服程序276 PSFLP 数据修改特殊继电器和特殊寄存器一特殊继电器M清单M9000 熔丝断M9002 I/O组件校验出错M9004 MINI网通讯出错M9005 AC电源掉电检测M9006 电池电压低M9007 电池电压低锁存M9008 自诊断出错M9009 信号报警器检测M9010 运算出错标志M9011 运算出错标志锁存M9012 进位标志M9016 数据存储区清零标志M9017 数据存储区清零标志M9018 数据通讯监控切换M9020 0号用户定时时钟M9021 1号用户定时时钟M9022 2号用户定时时钟M9023 3号用户定时时钟M9024 4号用户定时时钟M9025 时钟数据设置请求M9026 时钟数据出错M9027 时钟数据显示M9028 时钟数据读请求M9030 0.1秒时钟M9031 0.2秒时钟M9032 1秒时钟M9033 2秒时钟M9034 1分钟时钟M9036 常开M9037 常闭M9038 RUN后第一个扫描周期ONM9039 运行标志M9040 暂停PAUSE允许线圈M9041 PAUSE状态触点M9042 停止状态触点M9043 采样跟踪完成M9044 采样跟踪M9046 采样跟踪M9047 采样跟踪准备M9048 RUN LED闪烁标志M9049 切换输出字符数目M9050 存放操作结果的存储区交换触点M9051 CHG指令执行禁止M9052 SEG指令切换M9053 EI/DI指令切换M9054 单步运行标志M9055 状态锁存完成标志M9056 主程序P, I设置请求M9057 副程序P, I设置程序M9060 副程序2P, I设置程序M9061 副程序3P, I设置程序M9060 远程终端出错M9061 通讯出错M9065 分离传送状态M9066 传送处理切换M9067 I/O组件出错检测M9068 测试模式M9069 线路故障时的输出M9073 WDT出错标志M9074 PCPU准备完成标志M9075 测试模式标志M9076 外部急停输入标志M9077 手动脉冲发生器轴设置错误标志M9078 测试模式请求出错标志M9079 伺复程序设置出错标志M9081 对远程模块的通讯请求M9082 最终站数不一致M9084 出错检测M9086 运行标志BASIC程序M9087 暂停(PAUSE)标志M9091 操作运行出错细节标志M9091 微机子程序调用出错标志M9092 双电源模块过热M9093 双工电源模块出错M9094 I/O改变标志M9095 双工运行校验出错M9096 A3VCPU A自校出错M9097 A3VCPU B自校出错M9098 A3VCPU C自校出错M9099 A3VTU自校出错M9100 SFC程序登记M9101 SFC程序起/停M9102 SFC启动状态M9103 连续步转移有效/失效M9104 连续转移防止标志M9108 步转移监控定时器起始(对应D9108)M9109 步转移监控定时器起始(对应D9109)M9110 步转移监控定时器起始(对应D9110)M9111 步转移监控定时器起始(对应D9111)M9112 步转移监控定时器起始(对应D9112)M9113 步转移监控定时器起始(对应D9113)M9114 步转移监控定时器起始(对应D9114)M9180 激活步采样跟踪完成标志M9181 激活步采样跟踪执行标志M9182 激活步采样跟踪有效M9196 在块停止时控制输出M9197~9198 保险丝熔断，I/O校核出错显示切换二特殊寄存器D9000 保险丝断D9001 保险丝断D9002 I/O组件校验出错D9003 SUM指令检测位数D9004 MINI网主通讯组件出错D9005 AC掉电计数D9006 电池不足D9008 自诊断出错D9009 信号报警器检测D9010 出错步D9011 出错步D9014 I/O控制模式D9015 CPU运行状态D9016 ROM/RAM设置D9017 最小扫描时间D9018 当前扫描时间D9019 最大扫描时间D9020 恒定扫描D9021 扫描时间D9022 1秒计数器D9025 时钟数据(年，月)D9026 时钟数据(日，时)D9027 时钟数据(分，秒)D9028 时钟数据(星期)D9021~D9034 远程终端组件参数设置D9035 远程I/O组件的通讯属性D9035 扩展文件寄存器D9036 总的站数D9036~9037 供指定扩展文件寄存器软件地址D9038~9039 LED显示优先级D9044 采样跟踪D9050 SFC程序出错代码D9051 出错块D9052 出错步D9053 转移出错D9054 出错顺控步D9055 状态锁存步序号D9061 通讯出错代码D9072 PC通讯检测D9081 对远程终端模块的已执行的通讯请求数D9082 最后的站号D9090 微机子程序输入数据区首软元件号D9091 指令出错D9094 待更换的I/O组件的首地址D9095 A3VTS系统和A3VCPU的运行状态D9096 A3VCPU A自检出错D9097 A3VCPU B自检出错D9098 A3VCPU C自检出错D9099 A3VTU 自检测出错D9100~D9107 断保险丝的组件D9100 保险丝熔断的组件D9108~D9114 步转移监控定时器设置D9116~D9123 I/O组件校验出错D9124 信号器报警数量检测D9125~D9132 信号报警器地址号D9133~D9140 远程终端卡信息D9141~D9172 通讯重发次数D9173 模式设置D9174 设置重发次数D9175 线缆出错模块出错代码D9180~9193远程终端模块出错代码D9180 轴1和轴2的限位开关输出状态存储区D9181 轴3和轴4的限位开关输出状态存储区D9182 轴5和轴6的限位开关输出状态存储区D9183 轴7和轴8的限位开关输出状态存储区D9184 CPU出错的原因D9185 伺服放大器接线数据D9187 手动脉冲发生器轴设置出错D9188 在TEST模式下启动轴号请求出错D9189 出错程序号D9190 数据设置出错D9191 伺服放大器类型D9196~9199 故障站检测D9200 LRDP处理结果D9201 LWTP处理结果D9204 通讯状态D9205 执行回送的站D9206 执行回送的站D9207 通讯扫描时间(最大值)D9208 通讯扫描时间(最小值)D9209 通讯扫描时间(当前值)D9210 重发次数D9211 环路切换计数D9212 就地站运行状态(1~16)D9213 就地站运行状态(17~32)D9214 就地站运行状态(33~48)D9215 就地站运行状态(49~64)D9216 就地站出错检测(1~16)D9217 就地站出错检测(17~32)D9218 就地站出错检测(33~48)D9219 就地站出错检测(49~64)D9220 就地站参数不匹配或(1~16)远程站I/O分配出错D9221 就地站参数不匹配或(17~32)远程站I/O分配出错D9222 就地站参数不匹配或(33~48)远程站I/O分配出错D9223 就地站参数不匹配或(49~64)远程站I/O分配出错D9224 主站与从站和远程I/O站之间的初始通讯(1~16)D9225 主站与从站和远程I/O站之间的初始通讯(17~32)D9226 主站与从站和远程I/O站之间的初始通讯(33~48)D9227 主站与从站和远程I/O站之间的初始通讯(49~64)D9228 就地站或远程I/O站出错(1~16) D9229 就地站或远程I/O站出错(17~32) D9230 就地站或远程I/O站出错(33~48) D9231 就地站或远程I/O站出错(49~64) D9232 就地站或远程I/O站环路出错D9233 就地站或远程I/O站环路出错D9234 就地站或远程I/O站环路出错D9235 就地站或远程I/O站环路出错D9236 就地站或远程I/O站环路出错D9237 就地站或远程I/O站环路出错D9238 就地站或远程I/O站环路出错D9239 就地站或远程I/O站环路出错D9240 检测到接收出错的次数D9243 本站站号检测D9244 从站的总数D9245 检测到的接收出错次数D9248 就地站运行状态D9249 就地站运行状态D9250 就地站运行状态D9251 就地站运行状态D9252 就地站出错检测D9253 就地站出错检测D9254 就地站出错检测D9255 就地站出错检测。

M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。

M8023：小数点演算标志，ON：进行浮点运算。

M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。

M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。

M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。

M8034：所有输出禁止M8035：强制RUN模式M8036：强制RUN指令M8037：强制STOP指令M8038: ON时，通讯参数被设定；在FX2、FX2C里，作为RAM文件寄电器全部删除动作。

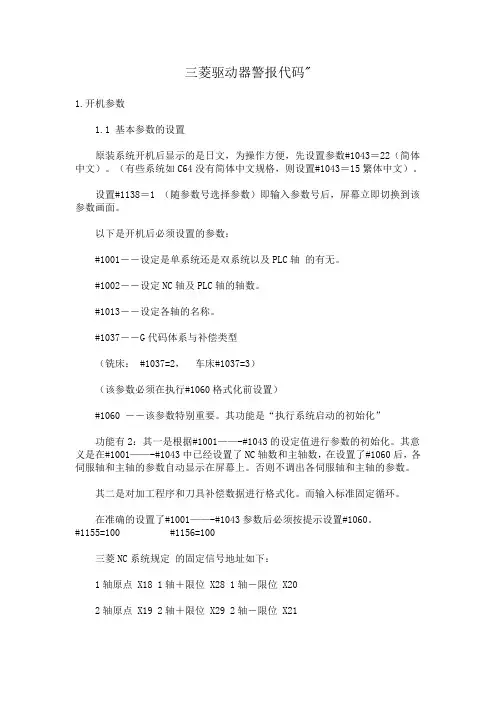

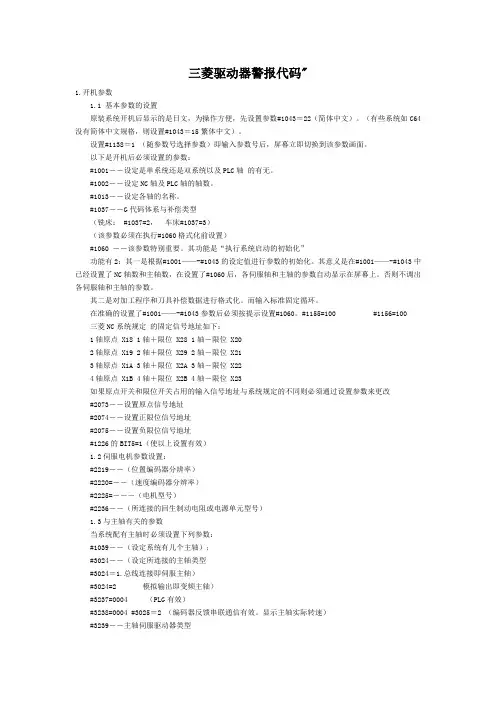

三菱驱动器警报代码"1.开机参数1.1 基本参数的设置原装系统开机后显示的是日文，为操作方便，先设置参数#1043＝22（简体中文）。

（有些系统如C64没有简体中文规格，则设置#1043＝15繁体中文）。

设置#1138＝1 （随参数号选择参数）即输入参数号后，屏幕立即切换到该参数画面。

以下是开机后必须设置的参数：#1001――设定是单系统还是双系统以及PLC轴的有无。

#1002――设定NC轴及PLC轴的轴数。

#1013――设定各轴的名称。

#1037――G代码体系与补偿类型（铣床： #1037=2，车床#1037=3）（该参数必须在执行#1060格式化前设置）#1060 ――该参数特别重要。

其功能是“执行系统启动的初始化”功能有2：其一是根据#1001——-#1043的设定值进行参数的初始化。

其意义是在#1001——-#1043中已经设置了NC轴数和主轴数，在设置了#1060后，各伺服轴和主轴的参数自动显示在屏幕上。

否则不调出各伺服轴和主轴的参数。

其二是对加工程序和刀具补偿数据进行格式化。

而输入标准固定循环。

在准确的设置了#1001——-#1043参数后必须按提示设置#1060。

#1155=100 #1156=100三菱NC系统规定的固定信号地址如下：1轴原点 X18 1轴＋限位 X28 1轴－限位 X202轴原点 X19 2轴＋限位 X29 2轴－限位 X213轴原点 X1A 3轴＋限位 X2A 3轴－限位 X224轴原点 X1B 4轴＋限位 X2B 4轴－限位 X23如果原点开关和限位开关占用的输入信号地址与系统规定的不同则必须通过设置参数来更改#2073――设置原点信号地址#2074――设置正限位信号地址#2075――设置负限位信号地址#1226的BIT5=1（使以上设置有效）1.2伺服电机参数设置：#2219――（位置编码器分辨率）#2220=――（速度编码器分辨率）#2225=―――（电机型号）#2236――（所连接的回生制动电阻或电源单元型号）1.3与主轴有关的参数当系统配有主轴时必须设置下列参数：#1039――（设定系统有几个主轴）；#3024――（设定所连接的主轴类型#3024＝1.总线连接即伺服主轴）#3024=2 模拟输出即变频主轴）#3237=0004 （PLG有效）#3238=0004 #3025＝2 （编码器反馈串联通信有效。

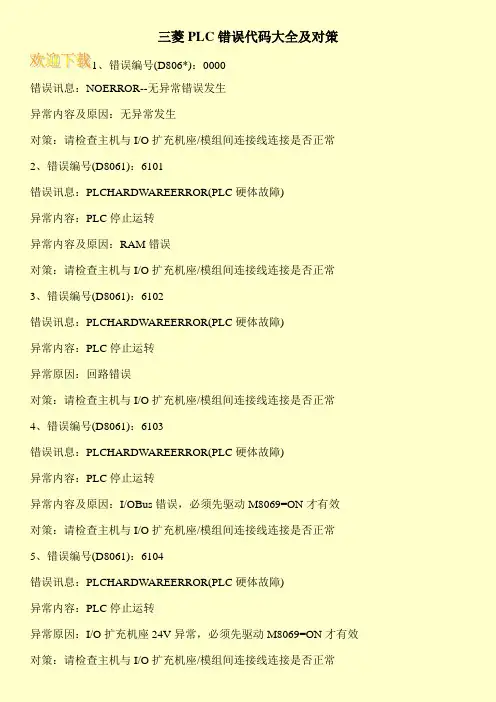

三菱PLC错误代码大全及对策
1、错误编号(D806*)：0000
错误讯息：NOERROR--无异常错误发生
异常内容及原因：无异常发生
对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常
2、错误编号(D8061)：6101
错误讯息：PLCHARDWAREERROR(PLC硬体故障)
异常内容：PLC停止运转
异常内容及原因：RAM错误
对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常
3、错误编号(D8061)：6102
错误讯息：PLCHARDWAREERROR(PLC硬体故障)
异常内容：PLC停止运转
异常原因：回路错误
对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常
4、错误编号(D8061)：6103
错误讯息：PLCHARDWAREERROR(PLC硬体故障)
异常内容：PLC停止运转
异常内容及原因：I/OBus错误，必须先驱动M8069=ON才有效
对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常
5、错误编号(D8061)：6104
错误讯息：PLCHARDWAREERROR(PLC硬体故障)
异常内容：PLC停止运转
异常原因：I/O扩充机座24V异常，必须先驱动M8069=ON才有效对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常。

三菱驱动器警报代码"1.开机参数1.1 基本参数的设置原装系统开机后显示的是日文，为操作方便，先设置参数#1043＝22（简体中文）。

（有些系统如C64没有简体中文规格，则设置#1043＝15繁体中文）。

设置#1138＝1 （随参数号选择参数）即输入参数号后，屏幕立即切换到该参数画面。

以下是开机后必须设置的参数：#1001――设定是单系统还是双系统以及PLC轴的有无。

#1002――设定NC轴及PLC轴的轴数。

#1013――设定各轴的名称。

#1037――G代码体系与补偿类型（铣床： #1037=2，车床#1037=3）（该参数必须在执行#1060格式化前设置）#1060 ――该参数特别重要。

其功能是“执行系统启动的初始化”功能有2：其一是根据#1001——-#1043的设定值进行参数的初始化。

其意义是在#1001——-#1043中已经设置了NC轴数和主轴数，在设置了#1060后，各伺服轴和主轴的参数自动显示在屏幕上。

否则不调出各伺服轴和主轴的参数。

其二是对加工程序和刀具补偿数据进行格式化。

而输入标准固定循环。

在准确的设置了#1001——-#1043参数后必须按提示设置#1060。

#1155=100 #1156=100 三菱NC系统规定的固定信号地址如下：1轴原点 X18 1轴＋限位 X28 1轴－限位 X202轴原点 X19 2轴＋限位 X29 2轴－限位 X213轴原点 X1A 3轴＋限位 X2A 3轴－限位 X224轴原点 X1B 4轴＋限位 X2B 4轴－限位 X23如果原点开关和限位开关占用的输入信号地址与系统规定的不同则必须通过设置参数来更改#2073――设置原点信号地址#2074――设置正限位信号地址#2075――设置负限位信号地址#1226的BIT5=1（使以上设置有效）1.2伺服电机参数设置：#2219――（位置编码器分辨率）#2220=――（速度编码器分辨率）#2225=―――（电机型号）#2236――（所连接的回生制动电阻或电源单元型号）1.3与主轴有关的参数当系统配有主轴时必须设置下列参数：#1039――（设定系统有几个主轴）；#3024――（设定所连接的主轴类型#3024＝1.总线连接即伺服主轴）#3024=2 模拟输出即变频主轴）#3237=0004 （PLG有效）#3238=0004 #3025＝2 （编码器反馈串联通信有效。

错误代码(D806*)：0000错误讯息：NO ERROR--无异常错误发生异常内容及原因：无异常发生对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常错误代码(D8061) ：6101错误讯息：PLC HARDW ARE ERROR (PLC硬体故障)异常内容：PLC停止运转异常内容及原因：RAM错误对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常错误代码(D8061) ：6102错误讯息：PLC HARDW ARE ERROR (PLC硬体故障)异常内容：PLC停止运转异常原因：回路错误对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常错误代码(D8061)：6103错误讯息：PLC HARDW ARE ERROR (PLC硬体故障)异常内容：PLC停止运转异常内容及原因：I/O Bus 错误，必须先驱动M8069=ON才有效对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常错误代码(D8061)：6104错误讯息：PLC HARDW ARE ERROR (PLC硬体故障)异常内容：PLC停止运转异常原因：I/O扩充机座24V异常，必须先驱动M8069=ON才有效对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常错误代码(D8061)：6105错误讯息：PLC HARDW ARE ERROR (PLC硬体故障)异常内容：PLC停止运转异常原因：看门狗计时器异常对策：请检查主机与I/O扩充机座/模组间连接线连接是否正常错误代码(D8062)：6201错误讯息：PLC/PP COMMUNICATION ERROR (PLC/书写器通信异常) 错误内容：Parity/Frame Error对策：请检查主机与20P或PC间连接是否正常错误代码(D8062)：6202错误讯息：PLC/PP COMMUNICATION ERROR (PLC/书写器通信异常)错误内容：通信字句异常对策：请检查主机与20P或PC间连接是否正常错误代码(D8062)：6203错误讯息：PLC/PP COMMUNICATION ERROR (PLC/书写器通信异常)错误内容：通信资料总合检查不一致对策：请检查主机与20P或PC间连接是否正常错误代码(D8062)：6204错误讯息：PLC/PP COMMUNICATION ERROR (PLC/书写器通信异常)错误内容：通信字串异常对策：请检查主机与20P或PC间连接是否正常错误代码(D8062)：6205错误讯息：PLC/PP COMMUNICATION ERROR (PLC/书写器通信异常)错误内容：通信指令异常对策：请检查主机与20P或PC间连接是否正常错误代码(D8063)：6301错误讯息：PARALLEL LINK ERROR (并列运转通信异常)错误内容：Parity/Frame Error对策：两台PLC的电源是否开着, 主机与并列运转模组间的连接线是否正确连接着。

三菱驱动器警报代码"1.开机参数1.1 基本参数的设置原装系统开机后显示的是日文，为操作方便，先设置参数#1043＝22（简体中文）。

（有些系统如C64没有简体中文规格，则设置#1043＝15繁体中文）。

设置#1138＝1 （随参数号选择参数）即输入参数号后，屏幕立即切换到该参数画面。

以下是开机后必须设置的参数：#1001――设定是单系统还是双系统以及PLC轴的有无。

#1002――设定NC轴及PLC轴的轴数。

#1013――设定各轴的名称。

#1037――G代码体系与补偿类型（铣床： #1037=2，车床#1037=3）（该参数必须在执行#1060格式化前设置）#1060 ――该参数特别重要。

其功能是“执行系统启动的初始化”功能有2：其一是根据#1001——-#1043的设定值进行参数的初始化。

其意义是在#1001——-#1043中已经设置了NC轴数和主轴数，在设置了#1060后，各伺服轴和主轴的参数自动显示在屏幕上。

否则不调出各伺服轴和主轴的参数。

其二是对加工程序和刀具补偿数据进行格式化。

而输入标准固定循环。

在准确的设置了#1001——-#1043参数后必须按提示设置#1060。

#1155=100 #1156=100 三菱NC系统规定的固定信号地址如下：1轴原点 X18 1轴＋限位 X28 1轴－限位 X202轴原点 X19 2轴＋限位 X29 2轴－限位 X213轴原点 X1A 3轴＋限位 X2A 3轴－限位 X224轴原点 X1B 4轴＋限位 X2B 4轴－限位 X23如果原点开关和限位开关占用的输入信号地址与系统规定的不同则必须通过设置参数来更改#2073――设置原点信号地址#2074――设置正限位信号地址#2075――设置负限位信号地址#1226的BIT5=1（使以上设置有效）1.2伺服电机参数设置：#2219――（位置编码器分辨率）#2220=――（速度编码器分辨率）#2225=―――（电机型号）#2236――（所连接的回生制动电阻或电源单元型号）1.3与主轴有关的参数当系统配有主轴时必须设置下列参数：#1039――（设定系统有几个主轴）；#3024――（设定所连接的主轴类型#3024＝1.总线连接即伺服主轴）#3024=2 模拟输出即变频主轴）#3237=0004 （PLG有效）#3238=0004 #3025＝2 （编码器反馈串联通信有效。

三菱PLC‎根据指示灯‎判断故障主机、I/O扩充机座‎、I/O扩充模组‎、特殊模组之‎正面均有一‎个 "POWER‎"之LED指‎示灯，当主机通上‎电源时，LED之绿‎色灯亮。

若主机通上电源後‎，此指示灯不‎亮，此时，请将"24＋"端子之配线‎拔出，若指示灯正常亮‎起，表示FX2‎之DC负载‎过大，此种情况下‎，请不要使用‎FX2 "24＋"端子之DC‎电源，请另行准备‎D C24V‎电源供应器‎。

若将"24＋"端子之配线‎拔出後，指示灯仍然‎不亮，有可能PL‎C内部保险‎丝己经烧断‎，此时请您与‎我们各地营‎业所联络，我们将尽快‎为您处理。

2.POWER‎灯呈闪烁状‎态?假若POW‎E R灯呈闪‎烁状态，很有可能是‎"24＋"端子与"COM"端子短路，请将"24＋"端子之配线‎拔出，若是指示灯‎回复正常，那请检查您的线路。

若指示灯依‎然闪烁，那很可能P‎L C内的P‎O WER 板‎己经故障，请您将该部‎P LC送回‎我们各地营‎业所，我们将尽快‎为您处理。

3."BATT?V"LED灯亮‎当这个红色‎L ED灯亮‎时，表PLC内‎的锂电池寿‎命己经快结‎束了(约剩一个月)，此时请尽快‎更换新的锂‎电池，以免PLC‎内的程式(当使用RA‎M时) 自动消失。

假若更换新‎的锂电池之‎後，此LED灯‎仍然亮着，那很可能此部PL‎C的CPU‎板己经故障‎，请您将该部‎P LC送回‎我们各地营‎业所，我们会尽快‎为您处理。

4."PROG?E"LED灯闪‎烁一般来说，当此红色L‎E D灯闪时‎，大部份是程‎式回路不合‎理的情况较多，另一原因亦‎有可能是参‎数设定出错‎，或者是外来‎之杂讯干扰‎导致程式内容产‎生变化。

若您是使用‎掌上型书写‎器(FX-20P-E)建议您检查‎D8004‎，再依D80‎04的内容‎检查D80‎60～D8069‎，从D806‎0～D8069‎中可得到一个数据‎，此为侦错号‎码。

三菱变频器常见故障报警代码说明当三菱变频器发生异常，保护功能动作，报警停止后，PU显示部上自动显示三菱变频器故障报警代码。

我们可以通过显示代码，进行错误诊断，并以此进行必要措施！万一没有下列显示，或其他为难的问题，请及时与旭兴达自动化技术部取得联系。

一、三菱变频器故障报警代码之严重故障代码故障名称检查要点E.OC1 加速时过电流断路是否急加速运转输出是否短路，主回路电源(R,S,T)是否供电。

E.OC2 定速时过电流断路负荷是否有急速变化，输出是否短路。

E.OC3 减速时过电流断路是否急减速运转，输出是否短路，电机的机械制动是否过早E.OV1 加速时再生过电压断路加速度是否太缓慢。

E.OV2 定速时再生过电压断路负荷是否有急速变化。

E.OV3 减速，停止时再生过电压断路是否急减速运转。

E.THM 电机过负荷断路(电子过流保护) 电机是否在过负荷状态下使用。

E.THT 变频器过负荷断路(电子过流保护) 电机是否在过负荷状态下使用。

E.IPF 瞬时停电保护调查瞬时停电发生的原因E.UVT 欠压保护有无大容量的电机启动，P，P1之间是否接有短路片或直流电抗器。

E.FIN 散热片过热周围温度是否过高，冷却散热片是否堵塞。

E.GF 输出侧接地故障过电流保护电机，连接线是否接地E.OHT 外部热继电器动作电机是否过热。

在Pr.180～Pr.186(输入端子功能选择)中任一个，设定值7（OH信号) 是否正确设定。

E.BE 制动晶体管异常减少负荷J，制动的使用频率是否合适E.OLT 失速防止电机是否在过负荷状态下使用E.OPT 选件报警E.OP1～OP3 选件插口异常选件功能的设定、操作是否有误。

(1～3显示选件插口号)E.PE 参数记忆因子异常参数写入回数是否太多E.PUE PU脱出发生DU或PU的安装是否太松确认Pr.75的设定值E.RET 再试次数溢出调查异常发生的原因E.CPU CPU错误E. 6 CPU错误E. 7 CPU错误E.P24 直流24V电源输出短路PC端子输出是否短路E.CTE 操作面板用电源输出短路PU接口连接线是否短路。

三菱伺服说明书MR-J2-B伺服放大器手册(英文)8 - 1 Alarm and warning lists 报警和警告名单When a fault occurs during operation, the corresponding alarm or warning is displayed. If any alarm or warning has occurred, refer to Section 8.2 or 8.3 and take the appropriate action.Alarms Warnings：当故障发生在操作过程中，相应的报警或显示警告。

如果任何警报或警告发生，请参阅第8.2或8.3，并采取适当的行动。

报警警告Display Name 显示名称10 Undervoltage 10欠压11 Board error 1 11 局错误112 Memory error 12内存错误113 Clock error 14时钟误差15 Memory error 2 15 内存错误216 Encoder error 1 16 编码器错误117 Board error 2 17局错误218 Board error 3 18局的错误320 Encoder error 2 20编码器错误224 Ground fault 24接地故障25 Absolute position erase 25绝对位置擦除30 Regenerative error 3 0再生错误31 Overspeed 31超速32 Overcurrent 32过流33 Overvoltage 33过压保护34 CRC error 34 CRC错误35 Command F T error 35指挥F t误差36 Transfer error 36传输错误37 Parameter error 37参数错误46 Servo motor overheat 46伺服电机过热50 Overload 1 50超载151 Overload 2 51超载252 Error excessive 52错误过多8E RS-232C error 8E型的RS - 232错误88 Watchdog 88看门狗92 Open battery cable warning 92打开电池电缆警告96 Zero setting error 96零设定错误过度负荷的E0 Excessive regenerative load warning E0再生警告E1 Overload warning E1超载警告E3 Absolute position counter warning E3展绝对位置计数器警告E4 Parameter warning E4类参数警告E6 Servo emergency stop E6伺服紧急停止E7 Controller emergency stop E7的紧急停止控制器E9 Main circuit off warning E9主回路关闭警告。

三菱驱动器警报代码"1.开机参数1.1 基本参数的设置原装系统开机后显示的是日文，为操作方便，先设置参数#1043＝22（简体中文）。

（有些系统如C64没有简体中文规格，则设置#1043＝15繁体中文）。

设置#1138＝1 （随参数号选择参数）即输入参数号后，屏幕立即切换到该参数画面。

以下是开机后必须设置的参数：#1001――设定是单系统还是双系统以及PLC轴的有无。

#1002――设定NC轴及PLC轴的轴数。

#1013――设定各轴的名称。

#1037――G代码体系与补偿类型（铣床： #1037=2，车床#1037=3）（该参数必须在执行#1060格式化前设置）#1060 ――该参数特别重要。

其功能是“执行系统启动的初始化”功能有2：其一是根据#1001——-#1043的设定值进行参数的初始化。

其意义是在#1001——-#1043中已经设置了NC轴数和主轴数，在设置了#1060后，各伺服轴和主轴的参数自动显示在屏幕上。

否则不调出各伺服轴和主轴的参数。

其二是对加工程序和刀具补偿数据进行格式化。

而输入标准固定循环。

在准确的设置了#1001——-#1043参数后必须按提示设置#1060。

#1155=100 #1156=100 三菱NC系统规定的固定信号地址如下：1轴原点 X18 1轴＋限位 X28 1轴－限位 X202轴原点 X19 2轴＋限位 X29 2轴－限位 X213轴原点 X1A 3轴＋限位 X2A 3轴－限位 X224轴原点 X1B 4轴＋限位 X2B 4轴－限位 X23如果原点开关和限位开关占用的输入信号地址与系统规定的不同则必须通过设置参数来更改#2073――设置原点信号地址#2074――设置正限位信号地址#2075――设置负限位信号地址#1226的BIT5=1（使以上设置有效）1.2伺服电机参数设置：#2219――（位置编码器分辨率）#2220=――（速度编码器分辨率）#2225=―――（电机型号）#2236――（所连接的回生制动电阻或电源单元型号）1.3与主轴有关的参数当系统配有主轴时必须设置下列参数：#1039――（设定系统有几个主轴）；#3024――（设定所连接的主轴类型#3024＝1.总线连接即伺服主轴）#3024=2 模拟输出即变频主轴）#3237=0004 （PLG有效）#3238=0004 #3025＝2 （编码器反馈串联通信有效。
