GB51210-2016脚手架解读课件

《建筑施工脚手架安全技术统一标准》
碗扣式
插槽式
门式
盘扣式
扣件式
爬模
《建筑施工脚手架安全技术统一标准》

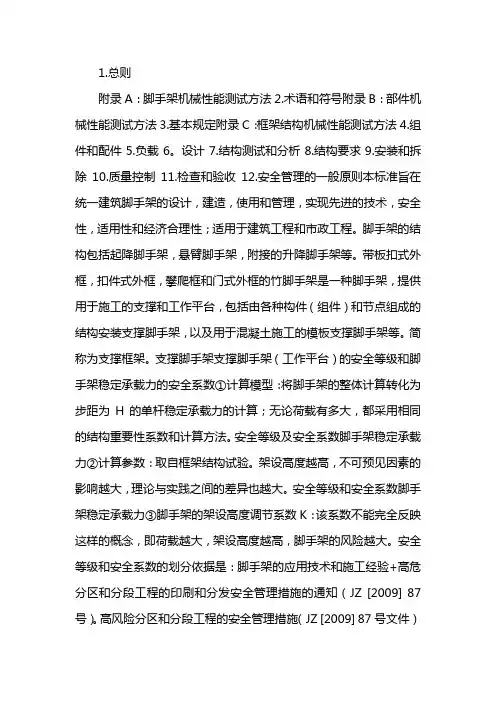

新标准涵盖11个章节。 包括总则、术语和符号、基本规
定、材料构配件、荷载、设计、结
构试验与分析、构造要求、搭设与 拆除、质量控制、安全管理及附录A 脚手架力学性能试验方法。
一、基本规定
（一）搭设高度 24m 及以上的落地式钢管脚手架工程。
二、构造要求
剪刀撑设置基本要求
(作业脚手架)
纵向外侧立面竖向剪刀撑要求： 1. 每道剪撑的宽度应为4跨～6跨，且不应 小于6m，也不应大于9m；剪刀撑斜杆与水平 面的倾角应在45o～60o之间；、附着式升降 脚手架应在全外侧立面上由底至顶连续设置 .
二、构造要求
剪刀撑设置基本要求
(作业脚手架)
1、每道剪刀撑应跨5-7跟立杆，与地面夹角 为45°－60°，杆件接长采用搭接，剪刀撑
设置三个旋转扣件固定。
二、构造要求
剪撑设搭接
(作业脚手架)
每道剪刀撑宽度不应 小于4跨，且不应小于 6m，斜杆与地面的倾 角应在45°~60°之间。
剪刀撑斜杆应用旋转扣 件固定在与之相交的横 向水平杆的伸出端或立 杆上，旋转扣件中心线 至主节点的距离不应大 于150mm。
二、构造要求
剪撑设搭接
(作业脚手架)
二、构造要求
连墙件设置基本要求
(作业脚手架)
连墙件应靠主节点设置，偏离主节点的距离不应大于300mm.
二、构造要求
连墙件设置基本要求
(作业脚手架)
1 .连墙件应采用能承受压力和拉力的构 造，并应与建筑结构和架体连接牢固； 2 .连墙点的水平间距不得超过3跨，竖 向间距不得超过3步，连墙点之上架体 的悬臂高度不应超过2步；
剪刀撑搭接长度不应小于1m,并应采用不少于3个旋转扣件固定。
二、构造要求 (作业脚手架)
当采用竖向斜撑杆、竖向交叉 拉杆替代作业脚手架竖向剪刀撑时， 应符合下列规定： 1 在作业脚手架的端部、转角处 应各设臵一道； 2 搭设高度在24m以下时，应每 隔5～7 跨设臵一道；搭设高度在 24m及以上时，应每隔1～3 跨设臵 一道；相临竖向斜撑杆应朝向对称 呈八字形设臵； 3 每道竖向斜撑杆、竖向交叉拉 杆应在作业脚手架外侧相临纵向立 杆间由底至顶按步连续设臵。
双排脚手架内立杆离墙 间距，项目总工根据建筑 外装饰自行调整；
二、构造要求
(作业脚手架)
横向水平杆搭设基本要求
要求
(作业脚手架)
对接扣件开口应朝上设置
二、构造要求
(作业脚手架)
各杆件搭设基本要求
各杆件端部扣件盖板的边 缘至杆端距离不应小于 100mm，且架体外侧伸出端 不得大于150mm
二、构造要求
立杆搭设基本要求
(作业脚手架)
立杆上的对接扣件应交错布置，同步内隔一根立杆的两个相隔接头在高度方向错开的 距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。
二、构造要求
(作业脚手架)
脚手架立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固 定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
基本要求： 1、屋面边防护栏杆一般采用钢管搭设。 2、防护采用三道栏杆形式，第一道栏杆高度1200mm，第二道高度600mm，第三道高度 150mm，立杆间距不大于2000mm。防护内侧满挂密目安全网，下设200mm 高踢脚板。 3、防护栏杆及踢脚板刷红白或黑黄相间安全警戒色。 4、坡度大于1:2.2 的屋面，防护栏杆上杆离防护面高度不低于1500mm，并增设一道 横杆，满挂密目安全网。
二、构造要求 (作业脚手架)
附着式升降脚手架应符合下列要求： 1 竖向主框架、水平支承桁架应采用桁架或刚架结构，杆件应采用 焊接或螺栓连接； 2 应设有防倾、防坠、超载、失载、同步升降控制装臵，各类装臵 应灵敏可靠； 3 在竖向主框架所覆盖的每个楼层均应设臵一道附墙支座；每道附 墙支座应能承担该机位的全部荷载；在使用工况时，竖向主框架应与 附墙支座固定； 4 当采用电动升降设备时，电动升降设备连续升降距离应大于一个 楼层高度，并应有制动和定位功能。 5 防坠落装臵与升降设备的附着固定应分别设臵，不得固定在同一 附着支座上。
一、基本规定
一、基本规定
1.底座的钢板厚度不得小于 6mm，托座 U 型钢板厚度不 得小于 5mm，钢板与螺杆应 采用环焊，焊缝高度不应小 于钢板厚度，并宜设臵加劲 板； 2.可调底座和可调托座螺杆插 入脚手架立杆钢管的配合公 差应小于 2.5mm 。 3 .可调底座和可调托座螺杆与可调螺母啮合的承载力 应高于可调底座和可调托座的承载力，应通过计算确 定螺杆与调节螺母啮合的齿数，螺母厚度不得小于 30mm 。
一、基本规定
1、周转使用的脚手架杆件、构 配件应制定维修检验标准，每 使用一个安装拆除周期后，应 及时检查、分类、维护、保养， 对不合格品应及时报废。
2、脚手架构配件应具有良好的互换性，且可重复使用。构配 件出厂质量应符合相关产品标准的要求，杆件、构配件的外观 质量应符合下列要求： （1）不得使用带有裂纹、折痕、表面明显凹陷、严重锈蚀的 钢管； （2）铸件表面应光滑，不得有砂眼、气孔、裂纹、浇冒口残 余等缺陷，表面粘砂应清除干净； （3）冲压件不得有毛刺、裂纹、明显变形、氧化皮等缺陷； （4）焊接件的焊缝应饱满，焊渣应清除干净，不得有未焊透、 夹渣、咬肉、裂纹等缺陷。 3、工厂化制作的构配件应有生产厂的标志 。
二、构造要求
垫板设置要求
立杆垫板或底座地面标高宜高 于自然地坪50mm~100mm。 可根据工程实际情况选用[10 槽钢作为垫板。
垫板应准确地放在定位线上， 采用长度不少于2跨、厚度不 小于50mm、宽度不小于200mm 的木垫板，底座放在垫板上。
二、构造要求
(作业脚手架)
作业脚手架的宽度不应小于 0.8m，且不宜大于1.2m。作业 层高度不应小于1.7m，且不宜 大于2.0m。
的两根斜杆应与立杆相固定。
2、高度在24m及以上的双排脚手架应在外侧 全立面连续设置剪刀撑；高度在24m以下的 脚手架，均必须在外侧两端、转角及中间间
隔不超过15m的立面上，各设置一道剪刀撑
，并应由底至顶连续设置。 3、断口处必须设置横向斜撑且应在同一节 间，由底到顶呈“之”字形布置。
4、剪刀撑搭接长度不应小于1m，应等间距
抛撑与地面倾角应在45°~60°之间，至主节点距离不大于300mm
二、构造要求
扫地杆搭设要求
(作业脚手架)
脚手架必须设置纵、横向扫地杆。纵向扫地杆 应采用直角扣件固定在距钢管底端不大于200mm 处的立杆上。横向扫地杆应采用直角扣件固定 在紧靠纵向扫地杆下方的立杆上。
二、构造要求
(作业脚手架)
立杆接长除顶层顶步可采用搭接外，其余各部 位接头必须采用对接扣件连接，立杆搭接长度不 应小于1m,并应采用不少于2个旋转扣件固定。
《建筑施工脚手架安全技术统一标准》 （ GB51210-2016）解读
二〇一八年八月
标准发布公告
中华人民共和国住房和城乡建设 部公告第1383号文，关于发布国家 标准《建筑施工脚手架安全技术统 一标准》GB51210-2016，自2017 年7 月1 日起实施。 其中，第8.3.9、9.0.5、9.0.8 、11.2.1、11.2.2 条为强制性条 文，必须严格执行。
二、构造要求
(作业脚手架)
采用钢片笆时，纵向水平杆 应作为横向水平杆的支座，用 直角扣件固定在立杆上。
横向水平杆搭设基本要求 Add your title
脚手架主节点必须设置 横向水平杆，且严禁拆除。
二、构造要求
(作业脚手架)
脚手架离墙间距基本要求
双排脚手架横向水平杆的 靠墙一端至墙装饰面的距 离不应大于100mm；
二、构造要求
(作业脚手架)
纵向水平杆搭设基本要求
脚手架纵向水平杆应随 立杆按步搭设，并应采用 直角扣件与立杆固定。
二、构造要求
(作业脚手架)
纵向水平杆搭设基本要求
纵向水平杆应设置在立杆 内侧，单根杆件长度不应小 于3跨。
二、构造要求
(作业脚手架)
纵向水平杆搭设基本要求
两根相邻纵向水平杆的接 头不应设置在同步或同跨内； 不同步或不同跨两个相邻接 头在水平方向错开的距离不 应小于500mm；各接头中心 至最近主节点的距离不应大 于纵距的1/3.
二、构造要求
立杆搭设要求
(作业脚手架)
脚手架立杆垂直插入底座内，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的 立杆上。
二、构造要求
(作业脚手架)
立杆搭设要求 当脚手架下部暂不能设 置连墙件时应采取防倾 覆措施。当搭设抛撑时， 抛撑应采用通常杆件， 并用旋转扣件固定在脚 手架上，与地面的倾角 在45°~60°之间；连接 点中心至主节点的距离 不应大于300mm;脚手架 开始搭设立杆时，应每 隔6跨设置一根抛撑，直 至连墙件安装稳定后， 方可根据情况拆除。 抛撑的支撑点需采取加 固措施。
一、基本规定
新的管 理规定
一、基本规定
一、基本规定
一、基本规定
一、基本规定 作业人员的要求
脚手架操作人员必须持住建厅颁发的特种作业操 作证上岗。
脚手架工程安全专项施工方案
在脚手架搭设和拆除作业前，应根据工程特点编制 专项施工方案，并应经审批后组织实施，对超过一 定规模的危险性较大的必须经专家论证。
一、基本规定
1、钢筋吊环或预埋锚固螺栓 材质应符合现行国家标准 《混凝土结构设计规范》 GB50010 的规定。 2、脚手架所用钢丝绳应符合 现行国家标准《一般用途钢 丝绳》GB/T20118、《重要用 途钢丝绳》GB8918、《钢丝 绳用普通套环》GB/T5974.1 和《钢丝绳夹》GB/T5976 的 规定
