plc课程设计论文模版一、课程目标知识目标:1. 让学生理解PLC(可编程逻辑控制器)的基本概念、结构和原理,掌握PLC 编程的基本步骤和技巧。
2. 使学生掌握PLC的常用指令及其功能,并能运用这些指令进行程序设计。
3. 帮助学生了解PLC在工业自动化领域的应用及其优势。
技能目标:1. 培养学生运用PLC进行程序设计和调试的能力,能够独立完成简单的自动化控制任务。
2. 提高学生分析问题、解决问题的能力,使其能够根据实际需求设计合理的PLC控制系统。
3. 培养学生团队协作和沟通能力,能够在项目实施过程中进行有效沟通和协作。
情感态度价值观目标:1. 培养学生对PLC技术及其在工业自动化领域应用的兴趣,激发学生学习热情。
2. 培养学生勇于尝试、不断探索的精神,使其在面对困难和挑战时保持积极态度。
3. 增强学生的社会责任感和使命感,使其认识到PLC技术对国家经济发展和社会进步的重要意义。
课程性质分析:本课程为专业技术类课程,旨在让学生掌握PLC技术的基本知识和应用能力,为今后从事自动化领域工作打下基础。
学生特点分析:学生处于中等职业学校或技工学校年级,具有一定的电工电子基础和计算机操作能力,对新技术有较强的好奇心和求知欲。
教学要求:1. 注重理论与实践相结合,强化实践操作环节,提高学生的动手能力。
2. 采用项目驱动法,激发学生的学习兴趣,培养其分析问题和解决问题的能力。
3. 注重过程性评价,关注学生在学习过程中的表现,及时给予指导和鼓励。
二、教学内容本课程教学内容分为五个模块:模块一:PLC基础知识1. PLC的定义、发展历程和分类2. PLC的硬件结构、工作原理和性能指标3. PLC的编程语言和数据类型模块二:PLC编程指令1. 基本逻辑指令及其应用2. 定时器、计数器指令及其应用3. 比较指令、传送指令及其应用模块三:PLC程序设计1. PLC程序设计方法与步骤2. 顺序控制程序设计3. 循环程序设计4. 子程序设计与应用模块四:PLC应用案例1. PLC在工业自动化控制中的应用实例2. PLC在过程控制中的应用实例3. PLC在运动控制中的应用实例模块五:PLC控制系统调试与维护1. PLC控制系统的调试方法与步骤2. PLC控制系统的故障诊断与排除3. PLC控制系统的日常维护与保养教学内容安排与进度:1. 模块一:2课时,了解PLC的基础知识,为后续学习打下基础。
plc课程设计报告书PLC课程设计报告书一、引言PLC(Programmable Logic Controller,可编程逻辑控制器)是一种广泛应用于工业控制系统中的自动化设备。
本报告旨在分析PLC课程设计的相关内容,包括设计目标、设计原理、实施步骤以及结果与总结等。
二、设计目标本次PLC课程设计的目标是通过编程控制PLC实现一个自动化控制系统。
具体而言,设计要求包括:1. 实现对某个设备的开关控制;2. 实现对该设备的运行参数监控;3. 实现对该设备的故障报警功能。
三、设计原理1. PLC的基本原理PLC是一种可编程的电子计算机,通过输入输出模块与外部设备连接,通过编程实现对外部设备的控制和监控。
PLC具有可靠性高、运行稳定、抗干扰能力强等特点,因此被广泛应用于工业自动化领域。
2. PLC的编程语言PLC的编程语言主要有梯形图(Ladder Diagram,LD)、指令表(Instruction List,IL)、功能块图(Function Block Diagram,FBD)等。
在本次课程设计中,我们选择使用梯形图进行编程。
四、实施步骤1. 设计梯形图根据设计目标,我们首先需要设计一个梯形图。
梯形图由横向的电力线以及纵向的控制线组成,通过对这些线进行连接来实现逻辑控制。
梯形图的设计需要根据设备的实际情况和控制要求来确定。
2. 编写PLC程序根据设计的梯形图,我们需要将其转化为PLC可以识别的程序。
PLC编程软件提供了丰富的指令和功能模块,我们可以根据需要选择适当的指令和模块进行编程。
在编写程序时,需要注意语法的正确性和逻辑的合理性。
3. 下载程序到PLC编写完成后,我们需要将程序下载到PLC中。
通过PLC编程软件与PLC进行连接,将编写好的程序下载到PLC的存储器中。
下载完成后,我们可以对PLC进行调试和测试。
4. 调试和测试在调试和测试阶段,我们需要验证编写的程序是否能够实现设计目标。
通过模拟输入信号和监测输出信号,我们可以对程序的正确性进行验证。
plc课程设计论文一、绪论PLC技能课程作为职业院校里电气自动化技术专业类的一门的专业课程,其重要性不言而喻。
它将继电器技术、计算机技术、控制技术、网络通信技术集于一体,是一门综合性、应用性课程。
作为学院骨干院校建设重点专业:电气自动化技术专业(工业机器人应用方向)中的一门专业核心课程,本课程主要为培养工业机器人电气设计工程师、制造工程师、销售工程师、服务工程师、品质管理工程师、系统集成工程师等职业岗位的人才服务,故课程设计开发要突出培养学生使用PLC解决实际控制问题的动手能力,使学生掌握最新的技能,并为后续的较复杂的自动化设备及生产线的学习打下坚实的'基础。
二、课程内容设计为了落实“以学生为主体”的思想,课程建设调研期间,对自动化专业的40多位学生进行了PLC课程教学情况的调研。
为了实现“以学生就业为导向”,对常州周边4个自动化相关企业进行了调研,并邀请企业专家进校召开课程建设研讨会(有欧姆龙自动化上海有限公司,天地自动化股份有限公司,星宇车灯有限公司、上海ABB公司等企业工程师),根据这些专家对电气自动化专业所涵盖的岗位群进行了任务和职业能力分析。
课程设计时以企业生产岗位典型工作任务为主线,以电气自动化专业应共同具备的岗位职业能力为依据,确定课程主要任务是:培养学生具备分析实际PLC控制系统的能力,能完成简单控制系统的设计、安装、编程和调试工作,并能对PLC控制系统进行日常维护。
课程内容以亚龙科技集团有限公司生产的YL—335B自动化生产线设备[1]为载体,配备欧姆龙CX—one编程软件与西门子STEP7软件,将课程的教学活动分解设计成若干项目或工作情景,主要有:供料站与加工站的控制[2]、装配站控制、分拣站控制、输送站控制、自动线PLC通信、搅拌机的设计等。
以这些项目为单元组织教学,将PLC的常用指令分解到各个项目中去。
在每一个项目的教学过程中,遵循学生认知规律,融入相关的指令、编程方法、控制系统构建、硬件接线方法、系统调试运行和优化等相关知识和技能。
plc课程设计报告一、引言本报告旨在对PLC课程设计进行详细的分析和总结,包括课程目标、教学内容、教学方法和评估方式等方面。
PLC是一种广泛应用于工业自动化控制领域的计算机控制系统,其重要性不言而喻。
因此,本课程设计旨在为学生提供深入了解PLC系统的机会,以便他们能够在未来的工作中更好地应用这种技术。
二、课程目标1.了解PLC系统的基本原理和结构;2.掌握PLC编程语言和程序设计方法;3.能够使用PLC软件对实际问题进行模拟仿真;4.具备基本的PLC故障排除和维护能力。
三、教学内容1.PLC系统概述:介绍PLC系统的基本原理、结构和功能;2.PLC编程语言:介绍Ladder Diagram(梯形图)编程语言,并通过实例演示其使用方法;3.PLC程序设计:通过实际案例演示如何使用Ladder Diagram编写程序;4.PLC仿真:使用PLC软件对实际问题进行仿真,并分析结果;5.PLC故障排除与维护:介绍常见故障及其排除方法,并讲解PLC系统的维护和保养。
四、教学方法1.理论授课:通过讲解PPT、视频等方式,向学生介绍PLC系统的基本原理和结构;2.案例演示:通过实际案例演示,让学生更好地理解PLC编程语言和程序设计方法;3.实验操作:通过实验操作,让学生亲身体验PLC系统的使用,提高他们的实践能力;4.课堂讨论:通过课堂讨论,引导学生深入思考和交流,加深对PLC 系统的理解。
五、评估方式1.作业评估:布置相关作业并进行评估,以检测学生对所学知识掌握情况;2.实验报告评估:要求学生完成相关实验并提交报告,以检测其对PLC系统的应用能力;3.期末考试:设置期末考试并进行评估,以检测学生对整个课程的掌握情况。
六、教材参考1.“PLC基础与应用”(第二版),作者:李明华;2.“PLC原理及应用”(第三版),作者:张三。
七、总结本报告详细分析了PLC课程设计中的目标、教学内容、教学方法和评估方式等方面,旨在为教师提供一种有效的教学模式,以便更好地培养学生的PLC应用能力。
一、任务书1、课题概述卷幅式广告机是一种机电一体化装置,它适用于大型体育场馆在举行体育比赛时进行商业广告和精神文明宣传,是一种比较实用的媒体工具,做广告宣传效果极佳。
其工作原理如下图所示:为了简化课题设备,本次设计采用实验室的模拟实验板来代替广告机实物进行模拟运行。
实验面板布置图如下:2、控制要求⑴接通电源后,按下启动按钮SB1,正卷电动机开始运行,经30S延时电动机达额定转速,离合器1线圈由接触器KM1接通,使上卷筒作顺时针转动。
⑵当某一幅画面接近指定位置时,光电传感器GD1发出正转一幅到位信号,使反转接触器KMB1动作,制度时间约5S,画面准确停留指定位置。
⑶每幅画面在指定位置停留3分钟以展开广告内容,然后控制系统应能自动启动电动机仍按顺时针方向转动,继续上述过程,实现画面切换。
⑷直到画面切换8次后,第9幅画面停留在指定位置5分钟。
此时自动切断电动机电源,并自动驱动反卷电动机工作,反卷过程与正卷过程相同。
如此周而复始重复上述过程。
⑸如果按下总停按钮SB2或停电,系统应能记忆当时的运行状态,保证在重新按下电动按钮时,能接续原来的状态运行3、课题设计内容及要求⑴内容:① PLC空制器的选型,正确配置系统硬件。
②写出I/O地址,并生成符号地址表。
③用梯形图方式正确编程。
④正确连接PLC与模拟实验板,检查无误后运行并调试程序。
⑤写出完整的课题设计报告。
⑵要求:①梯形图程序正确无误。
②调试时无安全事故。
③设计报告采用A4格式打印。
二、主要内容1、课题调查⑴、卷幅式广告机控制面板简图如下⑵、控制要求①、按下启动按钮SB1后,正卷电动机开始转动,30秒后正卷离合器线圈得电,合上离合器,带动画面转动。
②、当光电传感器检测到第一幅画面已到达指定位置时,启动反接制动装置,5秒后使画面准确停在指定位置。
③、画面在指定位置停留3分钟,然后重复上述过程,实现画面切换。
④、当切换到第9幅画面时,画面到达指定位置后,停留5分钟,随后正卷电动机电源被切断,启动反卷电动机,反卷过程与正卷过程相同。
基于PLC的机电控制课程设计报告1. 摘要本文主要介绍了一种基于PLC(可编程逻辑控制器)的机电控制系统设计方法。
本设计以某机电设备为对象,通过分析其控制需求,设计了PLC控制系统,并实现了对机电设备的精准控制。
本报告包括系统硬件选型、软件编程、系统调试和性能评估等部分。
2. 项目背景随着工业自动化技术的不断发展,PLC控制系统在各类机电设备中的应用越来越广泛。
为了提高学生对PLC控制技术的理解和应用能力,本课程设计要求学生针对一个实际的机电设备,设计并实现基于PLC的控制系统。
3. 系统需求分析3.1 控制对象分析本设计以一台电动机为例,对其启动、停止、正反转、速度调节等控制需求进行分析。
3.2 控制功能需求根据电动机的运行特性,本设计需实现以下功能:1. 启动与停止:通过PLC控制电路实现电动机的启动和停止。
2. 正反转控制:通过PLC控制电路实现电动机的正反转。
3. 速度调节:通过PLC控制电路实现电动机转速的调节。
4. 故障保护:当系统发生故障时,PLC应能及时采取措施,保护设备和人员安全。
4. 系统硬件选型根据系统需求分析,选择合适的硬件设备,包括PLC、输入输出模块、传感器、执行器等。
4.1 PLC选型本设计选用西门子S7-200系列PLC,具备足够的输入输出点数,满足系统需求。
4.2 输入输出模块选型根据传感器和执行器的数量,选择相应的输入输出模块。
4.3 传感器选型本设计选用旋转编码器作为速度检测传感器,实现电动机转速的实时检测。
4.4 执行器选型本设计选用继电器作为执行器,实现电动机的启动、停止和正反转控制。
5. 系统软件编程根据系统需求分析,编写PLC控制程序,实现对电动机的精确控制。
5.1 程序结构设计本设计将程序分为以下几个部分:1. 主程序:负责整体控制流程的调度。
2. 子程序:负责实现具体的功能,如启动、停止、正反转等。
5.2 编程语言本设计采用西门子S7-200系列的编程语言,包括指令表和梯形图。

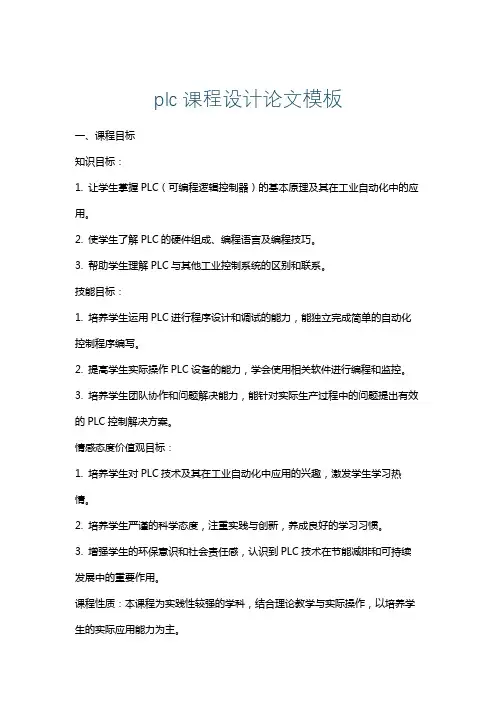

plc课程设计论文模板一、课程目标知识目标:1. 让学生掌握PLC(可编程逻辑控制器)的基本原理及其在工业自动化中的应用。
2. 使学生了解PLC的硬件组成、编程语言及编程技巧。
3. 帮助学生理解PLC与其他工业控制系统的区别和联系。
技能目标:1. 培养学生运用PLC进行程序设计和调试的能力,能独立完成简单的自动化控制程序编写。
2. 提高学生实际操作PLC设备的能力,学会使用相关软件进行编程和监控。
3. 培养学生团队协作和问题解决能力,能针对实际生产过程中的问题提出有效的PLC控制解决方案。
情感态度价值观目标:1. 培养学生对PLC技术及其在工业自动化中应用的兴趣,激发学生学习热情。
2. 培养学生严谨的科学态度,注重实践与创新,养成良好的学习习惯。
3. 增强学生的环保意识和社会责任感,认识到PLC技术在节能减排和可持续发展中的重要作用。
课程性质:本课程为实践性较强的学科,结合理论教学与实际操作,以培养学生的实际应用能力为主。
学生特点:学生具备一定的电气基础和编程知识,对PLC技术有一定了解,但实践操作能力有待提高。
教学要求:注重理论与实践相结合,充分调动学生的主观能动性,提高学生的实际操作能力和问题解决能力。
教学过程中,将目标分解为具体的学习成果,以便进行有效的教学设计和评估。
二、教学内容1. PLC基本原理:包括PLC的定义、发展历程、工作原理及其在工业自动化中的重要性。
教材章节:第一章 绪论内容列举:PLC的起源、分类、工作过程、性能指标等。
2. PLC硬件组成:介绍PLC的中央处理单元、输入/输出接口、通信接口等硬件组成部分。
教材章节:第二章 PLC硬件组成内容列举:CPU、内存、I/O模块、通信模块、电源模块等。
3. PLC编程语言及编程技巧:讲解PLC的编程语言(如梯形图、指令表、功能块图等)及其应用。
教材章节:第三章 PLC编程语言及编程技巧内容列举:编程语言的基本概念、编程方法、编程实例等。
基于PLC的机电控制课程设计报告一、引言本课程设计旨在通过PLC(可编程逻辑控制器)实现机电控制系统。
本文档将介绍课程设计的背景、目标、设计方案以及最终实施结果。
二、背景机电控制是现代工业自动化的核心技术之一,它通过集成电子技术、机械工程和控制理论实现对机械设备的自动化控制。
PLC作为一种重要的控制设备,被广泛应用于各个行业的自动化系统中。
三、目标本课程设计的主要目标是设计并实现一个基于PLC的机电控制系统。
通过该系统,我们可以实现对机械设备的自动化控制,提高生产效率和质量。
四、设计方案4.1 硬件设计本课程设计将使用一台PLC作为中央控制器,并通过输入输出模块连接各个传感器和执行器。
根据实际需求,选择适当的PLC 型号和模块。
4.2 软件设计在软件设计方面,我们将使用PLC编程软件进行逻辑程序的编写。
根据机械设备的控制需求,设计各个模块的控制逻辑,并进行程序调试和优化。
4.3 系统集成在系统集成阶段,我们将进行硬件和软件的集成测试,确保系统的稳定性和可靠性。
同时,进行系统的调试和参数调整,以满足实际应用的需求。
五、实施结果经过一段时间的设计和实施,我们成功地实现了基于PLC的机电控制系统。
该系统能够准确地控制机械设备的运行,并具备稳定性和可靠性。
通过该系统的应用,我们实现了生产效率和质量的提升。
六、结论本课程设计通过使用PLC实现了机电控制系统的自动化控制,取得了良好的实施结果。
通过这个项目,我们深入理解了PLC的原理和应用,提升了对机电控制领域的理解和技能。
参考文献[1] PLC原理与应用. (2018). 机械工业出版社.。
PLC课程设计报告一、选题目的和意义:随着生产力和科学技术的不断发展,人们的日常生活和生产活动大量的使用自动化控制,不仅节约了人力资源,而且很大程度的提高了生产效率,又进一步的促进了生产力快速发展,并不断的丰富着人们的生活。
早期的自动控制系统是依靠继电-接触器来实现的,其特点是:结构简单、价格低廉、抗干扰能力强,可以实现集中控制和远距离控制,但是其采用固定接线,通用性和灵活性差;又采用触点的开关动作,工作频率低,触点易损坏,可靠性差。
1969年,出现了可编程逻辑控制器PLC(Programmable Logic Controller),其特点是:具备逻辑控制、定时、计数等功能,编程语言采用直观的梯形图语言,软件更改方便,通用性和灵活性好。
目前,可编程控制器PLC主要是朝着小型化、廉价化、标准化、高速化、智能化、大容量化、网络化的方向发展,与计算机技术相结合,形成工业控制机系统、分布式控制系统DCS(Distributed Control System)、现场总线控制系统FCS(Field bus Control System),这将使PLC的功能更强,可靠性更高,使用更方便,适用范围更广。
随着汽车特别是私有汽车的普及使用,公共场所和社区汽车流转数量激增,这对车辆的安全停放和管理提出了更高的要求,引进先进的控制技术和管理方式,实现对大型停车场系统的集中化和智能化的安全性管理控制已经成为大规模停车服务管理的必然趋势。
针对现有的停车系统管理中存在的缺陷及PLC技术和传感器技术的迅猛发展所带来的新控制方式和管理方式的变革,采用先进的、科学的、合理的设计方法,建立一套基于PLC的车辆出入库管理系统最大限度地提高了停车场的使用率,实现车辆出入库控制、数量统计、信息查询过程的自动化,就显得十分必要。
本次课程设计就是设计这样一种计数车辆出入库的产品,来实现车辆出入的智能显示和管理。
学生姓名任务分工学生姓名任务分工学生姓名任务分工编程编程调试、查阅资料调试、填写报告调试、查阅资料1二、主要研究内容:一、研究内容:编制一个用PLC控制的车辆出入库管理梯形图控制程序,控制要求如下:1.入库车辆前进时,经过1# → 2#传感器后计数器加1,后退时经过2# → 1#传感器后计数器减1,单经过一个传感器则计数器不动作。
PLC编程毕业设计论文PLC编程毕业设计论文毕业设计是大学生们在校园生活的最后一个重要任务,对于专业知识的应用和实践能力的提升有着至关重要的作用。
作为自动化专业的学生,我选择了PLC编程作为我的毕业设计课题。
在这篇文章中,我将分享我在PLC编程毕业设计中的经验和心得。
第一部分:选题背景和目标PLC(可编程逻辑控制器)是一种广泛应用于工业自动化领域的控制设备。
它具有可编程性和灵活性,可以用于控制各种设备和系统。
在我的毕业设计中,我选择了一个实际的工业场景作为背景,即一个自动化生产线的控制系统。
我的目标是设计一个可靠、高效的PLC程序,实现生产线的自动化控制和监测。
第二部分:需求分析和系统设计在开始编程之前,我首先进行了需求分析和系统设计。
通过与实际用户的沟通和调研,我明确了系统的功能需求和性能指标。
我确定了需要控制的设备和传感器,并设计了相应的控制逻辑和数据采集方案。
在系统设计中,我采用了模块化的思路,将整个系统分为多个子系统,每个子系统负责不同的功能模块。
第三部分:PLC编程实现在PLC编程实现阶段,我选择了一款常用的PLC编程软件,并按照系统设计的思路进行编程。
在编程过程中,我注重代码的可读性和可维护性,使用了合适的命名和注释,以便于其他人理解和修改代码。
我还进行了多次的测试和调试,确保程序的正确性和稳定性。
第四部分:系统集成和调试在系统集成和调试阶段,我将PLC程序与其他设备和系统进行了集成。
我与电气工程师和机械工程师密切合作,解决了硬件接口和通信协议的问题。
通过对整个系统的测试和调试,我发现了一些潜在的问题并及时解决了它们。
最终,我成功地将PLC控制系统部署到了实际的生产线上。
第五部分:性能评估和改进在完成毕业设计的过程中,我进行了系统的性能评估和改进。
我使用了一些性能指标,如响应时间和稳定性,来评估系统的性能。
通过对实际生产数据的分析,我找到了一些潜在的优化点,并提出了相应的改进方案。
我还与用户进行了反馈交流,收集了他们的意见和建议,以进一步改进系统。
PLC 课程设计报告书课题名称 箱体加工专用机床的PLC 控制姓 名学 号 院、系、部 电气工程系 专 业 自动化指导教师2013年 1 月10日※※※※※※※※※ ※※※※ ※※ ※※※※※※※※※2010级PLC课程设计摘要PLC使用在专用机床控制上是最合适不过了,如下图所示为箱体加工专用机床的结构加工示意图。
该机床是用来专门加工箱体两侧的,其加工方法是先将箱体通过夹紧装置夹紧,再由两侧左、右动力头对箱体进行加工。
当加工完毕,动力头快速回原位,此时在松开加工件,又开始下一个循环。
目录1.设计目的 (1)2.设计要求 (1)3.I/O分配表和接线图 (2)3.1I/O分配表 (2)3.2I/O接线图 (3)4.PLC程序设计 (4)4.1梯形图设计 (4)4.2指令语句表 (6)5.设计总结 (7)6.参考文献 (7)1.设计目的通过生产线PLC控制的设计实践,了解一般电气控制系统设计过程、设计要求、应完成的工作内容和具体设计方法。
通过设计也有助于复习、巩固以往所学的知识,达到灵活应用的目的。
电气设计必须满足生产设备和工艺的要求,因此,设计之前必须了解设备的用途、结构、操作要求和工艺过程,在此过程中培养从事设计工作的整体观念。
课程设计应强调能力培养为主,在独立完成设计任务的同时,还应注意其他几个方面能力的培养与提高,如独立工作能力与创造力;综合运用专业及基础知识的能力,解决实际工程技术问题的能力:查阅图书资料、产品手册和各种工具书的能力;书写技术报告和编制技术资料的能力。
2.设计要求图中,左、右动力头主轴电动机为2.2kw,进给运动由液压驱动,液压泵电动机为3kw。
动力和夹紧装置的动作由电磁阀控制,电磁阀通断情况如表1。
表1 箱体加工机床电磁阀通断情况表专用机床的工作步骤如下:1、按下启动按钮,夹紧装置将被加工工件夹紧,夹紧后发出信号。
2、左、右动力头同时快进,并同时启动主轴。
3、到达工件附件,动力头快进转为工进加工。
plc组态与调试课程设计报告课程设计报告是对课程设计过程和结果进行详细描述和总结的文档。
以下是一个PLC组态与调试课程设计报告的可能结构和内容大纲:1.引言1.1背景介绍课程设计的目的和重要性1.2课程设计目标概述学生在PLC组态与调试课程中应该达到的技能和知识水平2.课程设计内容2.1课程设计主题描述PLC组态与调试的主要内容和范围2.2课程设计任务详细说明学生需要完成的具体任务和项目2.3实践活动指导学生进行实际的PLC组态与调试操作包括使用软件进行组态、编写程序、模拟调试等3.设计过程3.1课程设计流程描述学生在PLC组态与调试课程中的学习流程3.2设计步骤详细说明学生在完成任务和项目时应遵循的步骤4.工具与软件4.1PLC组态软件介绍所使用的PLC组态软件,解释其功能和界面4.2调试工具描述学生用于调试的工具,包括模拟器、监控软件等5.实验结果与分析5.1学生实验结果展示学生完成的实验任务和项目的结果5.2实验过程分析分析学生在PLC组态与调试过程中遇到的问题和解决方案6.教学效果评估6.1学生评价收集学生对课程设计的评价和反馈6.2教学效果评估通过学生的实验结果和反馈,评估课程设计的教学效果7.改进建议7.1课程设计改进根据学生反馈和实验结果,提出可能的课程设计改进建议7.2教学方法改进分析可能改进的教学方法和策略8.结论8.1总结对整个PLC组态与调试课程设计进行总结8.2成果与展望强调学生在PLC组态与调试方面取得的成果,并展望未来的教学发展方向9.参考文献引用在课程设计过程中参考的相关文献和资源10.附录包括实验报告、学生作业样本、课程设计任务书等相关材料。
这个大纲提供了一个完整的PLC组态与调试课程设计报告的结构,可以根据具体情况进行调整和修改。
在报告中要注重清晰、详细地展示学生的学习过程和实际操作结果。
第1章背景・可编程控制器〔ProgrammableController]是计算机家族中的一员,是为工业控制应用而设计制造的。
早期的可编程控制器称作可编程逻辑控制器〔ProgrammableLogicControlled,简称PLC,它主要用来代替继电器实现逻辑控制。
随着技术的开展,这种装置的功能已经大大超过了逻辑控制的X围,因此,今天这种装置称作可编程控制器,简称PC。
但是为了防止与个人计算机[Personalputer]的简称混淆,所以将可编程控制器简称PLC。
目前,PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业,使用情况大致可归纳为如下几类。
1.1 开关控制这是PLC最根本、最广泛的应用领域,它取代传统的继电器电路,实现逻辑控制、顺序控制,既可用于单台设备的控制,也可用于多机群控及自动化流水线。
如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。
1.2 模拟量控制在工业生产过程当中,有许多连续变化的量,如温度、压力、流量、液位和速度等都是模拟量。
为了使可编程控制器处理模拟量,必须实现模拟量〔Analog〕和数字量〔Digital〕之间的A/D转换及D/A转换。
PLC厂家都生产配套的A/D和D/A转换模块,使可编程控制器用于模拟量控制。
1.3运动控制PLC可以用于圆周运动或直线运动的控制。
从控制机构配置来说,早期直接用于开关量1/0模块连接位置传感器和执行机构,现在一般使用专用的运动控制模块。
如可驱动步进电机或伺服电机的单轴或多轴位置控制模块。
世界上各主要PLC厂家的产品几乎都有运动控制功能,广泛用于各种机械、机床、机器人、电梯等场合。
1.4 过程控制过程控制是指对温度、压力、流量等模拟量的闭环控制。
作为工业控制计算机,PLC能编制各种各样的控制算法程序,完成闭环控制。
PID调节是一般闭环控制系统中用得较多的调节方法。
plc论文范文优秀6篇plc是一种数字运算操作的电子系统,专为在工业环境下应用而设计。
下面是我辛苦为朋友们带来的6篇《plc论文范文》,希望可以启发、帮助到大朋友、小朋友们。
PLC对电气自动化控制的应用论文篇一随着时代发展,工业已经逐步实现了电气自动化,这种技术的应用极大的推动了工业的发展。
近年来,PLC作为一种新型的、高科技手段被广泛的应用到工业电气自动化当中去,以期能够进一步提高工业生产的效率,从而促进整个工业的发展。
1、工业电气自动化工业电气自动化指的是在工业企业当中的电气自动化,其中涉及到技术方面的主要包括电子、电机电器、信息、网络和机电一体化等这几种技术,随着互联网和计算机的迅速兴起,电气自动化也适时的得到了广泛的提高[1]。
目前,电气自动化已经逐步的完成了信息化与开放化,在很大程度上促进了工业的发展,与此同时也就带动了整个社会经济的发展。
2、PLC概述、工作原理及其特点PLC,即可编程控制器,这是专门为了对工业进行控制而设计的一种自动控制装置,用于控制工业生产当中的电气设备。
可编程控制器之所以能够使得操作简便,是因为它融合了电气控制技术、通信技术以及计算机技术等多种技术。
PLC工作的`原理,主要根据工作的阶段进行分析,在不同的阶段的工作原理也不尽相同。
输入采样阶段时,PLC主要是进行数据的采样,通常用到的方式是扫描,之后对采集到的数据进行读取、存储并且输入到单元格中[2]。
在这个阶段中要注意输入数据状态的改变不会影响到单元数据的处理,因此应当对读取数据的信号形式进行选择以保证数据信息在任何情况下都能够被读入;程序执行阶段,PLC主要是对用户程序进行自上而下的扫描,并且按照一定的顺序、录像运算得到结果;系统输出的阶段,PLC将刷新执行中的用户程序,并且根据相应状态在刷新过程中对前一阶段数据锁存,以便能够对其他的外设装置进行更好的驱动。
PLC的特点对于其在整个工作当中有着一定的影响,为了保证PLC能够发挥其作用,本文将对其特点做简要分析。
PLC课程设计报告⽬录⼀、摘要 (3)⼆、概述 (4)2.1、PLC发展历史2.2、PLC的前景及未来三、课程设计的主要内容和要求 (5)3.1、课程设计的⽬的3.2、课程设计课题任务的内容和要求3.3、课程设计⼯作任务及⼯作量的要求四、PLC的选⽤及相关知识 (6)4.1、三菱PLC与西门⼦PLC的对⽐4.1、FX2N系列PLC的结构特点4.2、FX2N系列PLC⼯作原理4.3、FX2N系列PLC的功能与应⽤五、PLC礼花灯控制系统的设计 (10)5.1、PLC礼花灯控制系统设计思路和硬元件的选择5.2、PLC礼花灯控制系统IO分配表5.3、PLC礼花灯控制系统外部接线5.4、PLC礼花灯控制系统程序流程框图5.5、PLC礼花灯控制系统梯形图5.6、PLC礼花灯控制系统软件指令表5.7、PLC礼花灯控制系统仿真结果六、课程设计⼼得 (16)本课题是基于FX2N系列PLC为控制核⼼,通过对PLC控制系统的设计和编程,并与少量的外部开关电路相结合⽽实现的⼀种礼花灯控制系统,是⼀种较为新颖的基于PLC的礼花灯控制系统设计⽅案。
在本次课程设计中,我们利⽤了定时器(T)实现对礼花灯上各个LED灯的通断控制,让LED灯能够以特定的规律循环点亮。
该控制系统具有硬件使⽤率少,外部操作电路简单及易操作等特点。
关键词:FX2N可编程控制器,LED灯控制器,操作简单⽅便,循环控制2.1、PLC发展历史起源:1968年美国通⽤汽车公司提出取代继电器控制装置的要求。
1969 年,美国数字设备公司研制出了第⼀台可编程控制器PDP—14 ,在美国通⽤汽车公司的⽣产线上试⽤成功,⾸次采⽤程序化的⼿段应⽤于电⽓控制,这是第⼀代可编程序控制器,称Programmable,是世界上公认的第⼀台PLC。
发展:20世纪70年代初出现了微处理器。
⼈们很快将其引⼊可编程控制器,使PLC增加了运算、数据传送及处理等功能,完成了真正具有计算机特征的⼯业控制装置。
plc课程设计报告目录1. 内容简述 (2)1.1 报告背景与意义 (3)1.2 报告目的与内容概述 (4)1.3 报告编制依据与范围 (5)2. PLC课程设计概述 (6)2.1 PLC课程设计的目的与要求 (7)2.2 PLC课程设计的内容与方法 (8)2.3 PLC课程设计的实施步骤 (9)3. 系统需求分析 (10)3.1 功能需求分析 (11)3.2 性能需求分析 (13)3.3 环境需求分析 (13)4. 系统设计 (14)4.1 系统总体设计 (16)4.2 控制系统设计 (16)4.3 人机界面设计 (18)5. 硬件选型与配置 (20)5.1 PLC品牌与型号选择 (21)5.2 传感器与执行器选型 (22)5.3 硬件连接与调试 (23)6. 软件设计与实现 (26)6.1 编程环境搭建 (28)6.2 程序设计与调试 (29)6.3 软件测试与优化 (30)7. 系统测试与验证 (31)7.1 单元测试 (32)7.2 集成测试 (33)7.3 系统验收与评估 (34)8. 结论与展望 (35)8.1 项目总结 (36)8.2 存在问题与改进建议 (37)8.3 未来发展方向与应用前景 (39)1. 内容简述PLC是模拟控制系统向数字控制系统转变的产物,它以数字运算代替传统的模拟运算,以现代数字编程语言代替传统的开关和继电器接线方式,是目前工业自动化控制领域中最为重要的一种控制系统。
a.理论知识回顾:简要介绍PLC的发展历史、工作原理、技术特点以及它在工业自动化中的重要性。
回顾控制导论、数字电路、微处理器等相关基础理论知识,为后续的实践操作奠定理论基础。
b.设备介绍:详细介绍所使用的PLC型号、硬件组成部分,包括处理器、内存、IO接口、电源等,确保对其功能和使用方法有充分了解。
c.编程实践:结合理论知识,根据具体的项目需求,使用PLC编程软件进行逻辑编程。
这包括指令的选择、梯形图等编程语言的运用。
PLC课程设计报告目录1. 内容概述 (2)1.1 课程设计背景 (2)1.2 课程目标与意义 (3)2. 项目概述 (4)2.1 项目介绍 (4)2.2 PLC的选择与应用背景介绍 (5)3. 系统需求分析 (7)3.1 设备的总体描述 (8)3.2 功能需求分析 (9)3.3 性能分析 (9)4. 硬件设计方案 (10)4.1 系统结构设计 (12)4.2 控制系统设计 (13)4.3 输入输出设备配置 (14)5. 软件设计方案 (16)5.1 梯形图逻辑设计 (16)5.2 功能块图程序编写 (17)5.3 人机界面设计 (18)6. 系统仿真与调试 (19)6.1 硬件连接与接线 (20)6.2 仿真软件选择与使用 (21)6.3 软件与硬件的联调 (22)7. 项目实施 (23)7.1 实施过程描述 (24)7.2 关键问题及解决 (25)7.3 实施效果展示 (26)8. 成果总结与评价 (27)8.1 成果分析 (28)8.2 技术评估 (29)8.3 设计优缺点分析 (31)9. 未来展望 (32)9.1 改进计划 (33)9.2 应用前景 (34)1. 内容概述本课程设计主要围绕可编程逻辑控制器技术的应用展开,设计报告将涵盖背景介绍、设计目的、系统概述、硬件选型、软件设计以及系统测试等几个部分。
报告具体内容包括:首先,详细描述了控制系统的背景及其在现代工业控制中的应用意义;其次,阐明了设计本系统的具体目的与意义;接着,对系统中的主要硬件设备进行了逐一介绍和选型分析;随后,阐述了软件设计部分的技术实现方案和设计细节;通过实际系统的搭建与测试验证了设计的可行性和有效性。
这个段落概述了课程设计报告的基本结构和内容框架,便于读者快速了解整个报告的概况。
1.1 课程设计背景随着现代工业自动化技术的不断发展,可编程逻辑控制器作为一种集成的工业控制设备,在自动化领域中的作用日益突出。
具有编程灵活、可靠性高、维护方便等特点,广泛应用于工业控制的各个领域,如机械制造、交通运输、能源管理、过程控制等。
摘要城市规模不断扩大,城市的交通问题也变的日益突出,如堵车问题,城市交通问题也越来越引起人们的关注,人、车、路三者关系的协调,已成为交通管理部门需要解决的重要问题之一。
为了解决交叉口混合交通流中的相互影响或彼此的相互影响,我们可以合理的设置交叉路口的红绿灯系统,帮助疏导交通流,从而有效的减少交通阻塞等问题,并为行人的安全提供强有力地保障。
现在,城市的红绿灯基本上都是程序控制,在实际使用中采用可编程序控制器( PLC)控制占很大比例,其主要原因是因为PLC 具有简单易懂、操作方便、可靠性高、通用灵活、体积小、使用寿命长等一系列的优点。
本设计介绍了应用 PLC 实现十字路口交通信号灯的自动控制。
通过对交通信号灯的控制要求分析,对 PLC 控制系统进行了软、硬件设计,并通过仿真实验证明该系统的实用性,利用 PLC 对十字路口交通灯进行模拟控制,从而能够对真正的十字路口交通灯控制系统有更深入的了解。
关键词:可编程序控制器、十字路口、交通灯控制1概述1.1 引言当今,红绿灯安装在各个道口上,已经成为疏导交通车辆最常见和最有效的手段。
但这一技术在 19 世纪就已出现了。
1858 年,在英国伦敦主要街头安装了以燃煤气为光源的红,蓝两色的机械扳手式信号灯,用以指挥马车通行。
这是世界上最早的交通信号灯。
1868 年,英国机械工程师纳伊特在伦敦威斯敏斯特区的议会大厦前的广场上,安装了世界上最早的煤气红绿灯。
它由红绿两以旋转式方形玻璃提灯组成,红色表示“停止”,绿色表示“注意”。
1918 年,又出现了带控制的红绿灯和红外线红绿灯。
带控制的红绿灯,一种是把压力探测器安在地下,车辆一接近红灯便变为绿灯;另一种是用扩音器来启动红绿灯,司机遇红灯时按一下嗽叭,就使红灯变为绿灯。
红外线红绿灯当行人踏上对压力敏感的路面时,它就能察觉到有人要过马路。
红外光束能把信号灯的红灯延长一段时间,推迟汽车放行,以免发生交通事故。
信号灯的出现,使交通得以有效管制,对于疏导交通流量、提高道路通行能力,减少交通事故有明显效果。
绿灯是通行信号,面对绿灯的车辆可以直行,左转弯和右转弯,除非另一种标志禁止某一种转向。
左右转弯车辆都必须让合法地正在路口内行驶的车辆和过人行横道的行人优先通行。
红灯是禁行信号,面对红灯的车辆必须在交叉路口的停车线后停车。
黄灯是警告信号,面对黄灯的车辆不能越过停车线,但车辆已十分接近停车线而不能安全停车时可以进入交叉路口。
1.2 PLC 的原理简介及设计方法目的可编程控制器简称—— PLC 是以微处理器为基础,综合了计算机技术、自动控制技术和通讯技术发展而来的一种新型工业控制装置。
它具有结构简单、编程方便、可靠性高等优点,已广泛用于工业过程和位置的自动控制中。
据统计,可编程控制器是工业自动化装置中应用最多的一种设备。
专家认为,可编程控制器将成为今后工业控制的主要手段和重要的基础设备之一, PLC、机器人、 CAD/CAM 将成为工业生产的三大支柱。
可编程控制器(PLC)是用来取代控制系统中的继电器的一种设备,它通过检测输入端口,并根据输入端口的状态,按照程序控制输出口,可编程控制器的程序一般要使用一定的软件编写,使用人员通过输入预先编写的程序,使可编程控制器按预定的控制方案执行控制任务。
目前大多数城市采用的交通信号灯指挥控制系统,采用电子线路加继电器构成,也有少数采用单片机构成。
对信号灯的要求也越来越高,采用电子线路加继电器的控制方式,则需要加入大量的中间继电器,时间继电器,计数器等器件。
而且交通控制智能化需要按实际情况而改变参数,如使用继电器控制,则很难实现。
如使用单片机控制,则需要引入大量I/O 接口电路、硬件设计,而且这两种控制方式的抗干扰能力十分有限。
采用可编程控制器对交通信号灯进行管理,技能满足控制要求,又具有高的抗干扰和稳定性。
PLC 发展到今天,已经形成了大、中、小各种规模的系列化产品。
可以用于各种规模的工业控制场合。
除了逻辑处理功能以外,现代PLC 大多具有完善的数据运算能力,可用于各种数字控制领域。
近年来PLC 的功能单元大量涌现,使 PLC 渗透到了位置控制、温度控制、CNC 等各种工业控制中。
加上PLC 通信能力的增强及人机界面技术的发展,使用PLC 组成各种控制系统变得非常容易。
作为通用工业控制计算机,是面向工矿企业的工控设备。
它接口容易,编程语言易于为工程技术人员接受。
梯形图语言的图形符号与表达方式和继电器电路图相当接近,只用PLC 的少量开关量逻辑控制指令就可以方便地实现继电器电路的功能。
为不熟悉电子电路、不懂计算机原理和汇编语言的人使用计算机从事工业控制打开了方便之门。
PLC 用存储逻辑代替接线逻辑,大大减少了控制设备外部的接线,使控制系统设计及建造的周期大为缩短,同时维护也变得容易起来。
更重要的是使同一设备经过改变程序改变生产过程成为可能。
这很适合多品种、小批量的生产场合。
以超小型 PLC 为例,新近出产的品种底部尺寸小于100mm,重量小于150g,功耗仅数瓦。
由于体积小很容易装入机械内部,是实现机电一体化的理想控制设备。
PLC 是一种存储程序的控制器。
用户根据某一对象的具体控制要求,编好程序后,编程器将程序键入 PLC 的用户存储器中存储。
PLC 的控制功能就是运用用户程序来实现的。
PLC 运行程序的方式与微型机算计相比有较大的不同,微型计算机运行程序时,一旦执行到 END 指令,程序运行结束。
而 PLC 从 0000 存储地址所存放的第一条拥护指令开始,在无中断或跳转的情况下,按存储地址好递增的方向顺序执行拥护程序,直到END 指令结束。
然后再从头开始,并周而复始的重复,直至到停机或运行(RUN)切换到停止(STOP)工作状态。
我们把 PLC 这种执行程序的方式成为扫描工作方式。
每扫描完一次程序就构成一个扫描周期。
其硬件结构组成如下图所示 :(PLC 硬件结构组成框图 )PLC 原理及应用课程设计是电气工程及其自动化专业领域重要的实践环节之一,主要以小型实用性PLC 控制系统的软、硬件设计为主。
全面熟练掌握 PLC 的硬件组成以及各种指令的应用,使学生掌握小型PLC 应用系统设计的步骤,熟悉和掌握PLC 开发系统的应用和软件调试过程,通过设计过程中对故障的分析、判断、检修进一步锻炼和培养我们的动手能力。
该设计在熟练掌握PLC 及其仿真系统的使用方法基础上,综合应用PLC 原理、及其接口技术等课程方面的知识,设计一个采用三菱Fx-1N 的PLC 来控制的交通灯控制电路。
具体的设计思路是:收集并整理资料、程序软件的编程设计、 PLC 和交通灯模拟电路板的连接,软件程序的调试和烧录程序的仿真。
2整体的设计方案2.1 设计的任务信号灯受一个启动开关控制,当启动开关接通时,信号灯系统开始工作,且先南北红灯亮,东西绿灯亮。
当启动开关断开时,所有信号灯都熄灭;南北红灯亮维持15 秒,在南北红灯亮的同时东西绿灯也亮,并维持10秒;到10 秒时,东西绿灯闪亮,闪亮3 秒后熄灭。
在东西绿灯熄灭时,东西黄灯亮,并维持 2 秒。
到 2 秒时,东西黄灯熄灭,东西红灯亮,同时,南北红灯熄灭,绿灯亮 ,东西红灯亮维持 20 秒。
南北绿灯亮维持 15 秒,然后闪亮3 秒后熄灭。
同时南北黄灯亮,维持 2 秒后熄灭,这时南北红灯亮,东西绿灯亮。
周而复始。
其实验面板图如下:2.2硬件设计型号的选择:输入控制X0 ,输出控制。
输出端有东西、南北的红黄绿灯共 6 个输出点,选用三菱公司生产的Fx-1N 系列的 PLC,其控制 I/O 分配表如下所示:输入交通灯控制开关X0南北红灯Y0输东西绿灯Y1出东西红灯Y2东西红灯Y3南北绿灯Y4南北黄灯Y5其硬件电路接线图如右图所示:3交通灯的软件设计3.1 定时器在PLC 内的定时器是根据时钟脉冲的累积形式,当所计时间达到设定值时,其输出触点动作,时钟脉冲有 1ms、10ms、100ms。
定时器可以用用户程序存储器内的常数 K 作为设定值,也可以用数据寄存器( D)的内容作为设定值。
在后一种情况下,一般使用有掉电保护功能的数据寄存器。
即使如此,若备用电池电压降低时,定时器或计数器往往会发生误动作。
定时器通道范围如下:100ms 定时器 T0~T199,共 200 点,设定值: 0.1~ 3276.7 秒;10 ms 定时器 T200~TT245,共 46 点,设定值: 0.01~327.67 秒;1ms 积算定时器 T245~T249,共 4 点,设定值: 0.001~32.767 秒;100 ms 积算定时器 T250~T255,共 6 点,设定值: 0.1~3276.7 秒;每个定时器只有一个输入,它与常规定时器一样,线圈通电时,开始计时;断电时,自动复位,不保存中间数值。
定时器有两个数据寄存器,一个为设定值寄存器,另一个是现时值寄存器,编程时,由用户设定累积值。
3.2 定时器的设置为了明确各定时器的作用,以便于理解各个灯的状态转换的准确时间,下表列出了个定时器的功能如下表定时器定时时间功能T010S东西直行绿灯亮 10 秒T10.5S东西绿灯闪烁时间T20.5S东西绿灯闪烁时间T32S东西黄灯亮的时间T415S南北直行绿灯亮的时间T50.5S南北绿灯闪烁时间T60.5S南北绿灯闪烁时间T72S南北黄灯亮的时间3.3交通灯的仿真和调试(1)将 PLC 与对应输入输出的设备连接起来。
(2)用 GX 软件编制图的梯形图程序,将上面编制无误的程序分别写入到PLC 中,并将模式选择开关拨至RUN 状态。
(3)运行调试:按下启动开关,信号灯系统开始工作,且先南北红灯亮,东西绿灯亮。
当启动开关断开时,所有信号灯都熄灭;南北红灯亮维持15秒,在南北红灯亮的同时东西绿灯也亮,并维持10 秒;到 10 秒时,东西绿灯闪亮,闪亮 3 秒后熄灭。
在东西绿灯熄灭时,东西黄灯亮,并维持2秒。
到 2 秒时,东西黄灯熄灭,东西红灯亮,同时,南北红灯熄灭,绿灯亮,东西红灯亮维持 20 秒。
南北绿灯亮维持 15 秒,然后闪亮 3 秒后熄灭。
同时南北黄灯亮,维持 2 秒后熄灭,这时南北红灯亮,东西绿灯亮。
周而复始。
(4)监控运行:当 PLC 运行时,可以使用 GX 软件中的监视功能监控整个程序的运行过程,以方便调试程序。
在GX 软件上,单击“在线”—“监视”-“监视开始(全画面)”,可以全画面监控PLC 的运行,这时可以观察到定时器的定时值会随着程序的运行而动态变化,通电闭合的触点和线圈会变蓝。
借助于GX 软件的监控功能可以检查哪些线圈和触点该通电时没通电,从而为进一步修改程序提供帮助。
4Gx Developer 软件4.1Gx Developer 软件的简介GX Developer 是三菱 PLC 的编程软件。
