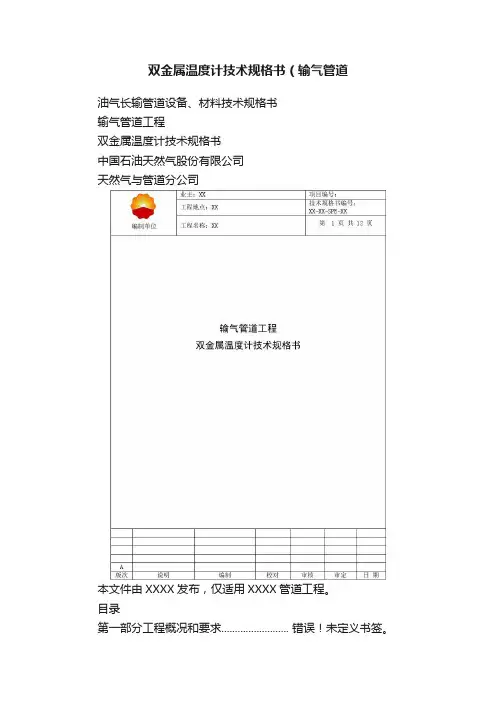

油气长输管道设备、材料技术规格书输气管道工程双金属温度计技术规格书中国石油天然气股份有限公司天然气与管道分公司本文件由XXXX发布，仅适用XXXX管道工程。
目录第一部分工程概况和要求......................... 错误！未定义书签。
1 工程概况.................................... 错误！未定义书签。
2 范围 ....................................... 错误！未定义书签。
3 定义 ....................................... 错误！未定义书签。
4 项目总体要求 ................................ 错误！未定义书签。
5 相关技术文件及说明......................... 错误！未定义书签。
第二部分现场条件.............................. 错误！未定义书签。
1 安装场所.................................... 错误！未定义书签。
2 环境条件.................................... 错误！未定义书签。
3 输送介质物性 ................................ 错误！未定义书签。
第三部分主要通用技术要求....................... 错误！未定义书签。
1 采用规范、标准及法规 ......................... 错误！未定义书签。
2 供货范围及界面............................. 错误！未定义书签。
3 技术要求................................... 错误！未定义书签。
4 铭牌....................................... 错误！未定义书签。
5 检验和测试.................................. 错误！未定义书签。
6 备品、备件及专用工具 ......................... 错误！未定义书签。
7 包装和运输.................................. 错误！未定义书签。
8 提交文件.................................... 错误！未定义书签。
9 技术服务.................................... 错误！未定义书签。
10 验收....................................... 错误！未定义书签。
11 售后服务................................... 错误！未定义书签。
12 保证和担保 ................................. 错误！未定义书签。
第四部分特殊技术要求 ....................... 错误！未定义书签。
第五部分数据单............................. 错误！未定义书签。
双金属温度计技术规格书第一部分工程概况和要求1 工程概况XXX输气管道工程起于XXX，经XXX至XXX，管线全长XXX km，承担输送XXX天然气的任务，设计输量XXX×108 Nm3/a，设计压力XX MPa。
该工程设计量站XX座。
2 范围双金属温度计技术规格书，适用于陆上管输天然气交接计量站工程，是对双金属温度计及其相关附件的供货、工厂测试、装箱发运、现场试验、所需提供的资料提出的最低技术要求。
3 定义本技术规格书用到的名称定义如下：项目： XXX天然气管道工程；用户： XXXX公司；设计单位： XXXX公司；供货商（制造商）：按照本技术规格书的要求为本项目给用户提供或生产双金属温度计及附件的公司或厂家。
4 项目总体要求4.1 供货商资质4.1.1 供货商应有公正权威机构颁发的ISO9000-2000 版质量标准认证证书。
4.1.2 供货商应能对现场进行技术服务。
投标书中应说明投标者的维修能力和方式。
4.1.3 供货商所提供的产品在国内外天然气管道上应用三年以上，有良好的应用业绩。
4.2 供货商需提供完成项目的简要技术方案，包括项目的设计、制造、供货、现场服务等内容及其他需要说明的内容。
4.3 供货商应对提供的产品的质量、可靠性、使用寿命、技术服务、相关责任做出承诺。
4.4 供货商应根据本技术规格书要求向用户供货，并在此基础上提出更好的技术建议。
4.5 所有显示变量或设计参数的单位，均采用国际单位制（SI）。
4.6 用户和设计单位保留更改设备的数量、型号和技术要求的权利，所有变更需以书面形式通知投标者。
5 相关技术文件及说明如果规格书和所列的标准和规范在技术上有冲突的话，依据的优先级如下：本规格书；所列的标准和规范。
对本规格书未提及的标准，供货商也应详细列出。
当规格书所提要求与有关标准相矛盾时，供货商应书面提出，并在签约时由买方确认。
第二部分现场条件1 安装场所站场名称安装方式数量XXXX 室内 XX2 环境条件XXXX环境参数表3 输送介质物性XX天然气的组分及物性参数表2= %CO2相对密度 XXXX热值 MJ/m3第三部分主要通用技术要求1 采用规范、标准及法规双金属温度计应满足或高于下面列出的规范和标准的最新版本的要求。
如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。
若本技术规格书与相关的技术规格书或标准有冲突，则应向业主咨询并得到其书面裁决后才能开展工作。
本技术规格书指定产品应遵循的规范和标准主要包括但不仅仅限于以下所列范围：JJG 226-2001 《双金属温度计检定规程》GB4028 《外壳防护等级的分类》GB/T 15464-1995 《仪器仪表包装通用技术条件》ZBY 002 《仪器仪表运输、运输贮存基本环境条件及试验方法》ZBY 003 《仪器仪表包装技术条件》SY/T 0599-1997 《天然气地面设施抗硫化物应力开裂金属材料要求》其它未列出的与本产品有关的规范和标准，厂家有义务主动向业主提供。
2 供货范围及界面供货范围：双金属温度计及配套部件。
3 技术要求3.1应选用径向型或可调角型，表盘选用大于Ø100mm的双金属温度计，其外壳应采用不锈钢材质。
3.2 双金属温度计的准确度等级为1.0级，仪表盘为摄氏度。
3.3双金属温度计指示盘的玻璃应为高强度、安全模式玻璃，以适应现场安装环境及运输条件。
3.4仪表的刻度盘应为机械指针式，应选用铜铝合金材质，底色为白色，上面标的数字和刻度为黑色（不易褪色），刻度分配应采用厂家提供的标准。
3.5双金属温度计的传感器保护套管一般为Φ6 mm的不锈钢套管，与外保护套管采用螺纹连接。
双金属温度计传感器保护套管的长度应根据相应的数据表中提供的安装位置处的管径确定。
3.6供货商应提供与双金属温度计配套的外保护套管，为了便于测量管道保温（保温层厚度约为50mm），管嘴外露长度应大于90mm。
外保护套管可以直接焊接在管道上，其材质应与安装位置的管道材质一致。
外保护套管的压力等级应为管道的设计压力。
3.7 通常,在天然气测量管线中，双金属温度计应垂直向上安装，当测量管路为DN50和DN80时，尽量采用45度、迎流安装方式。

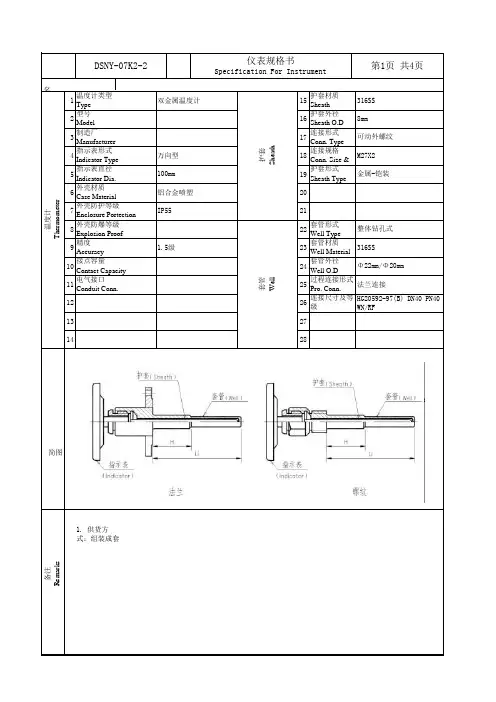

3.8双金属温度计的测量范围、安装地点、插入长度、仪表位号、数量等应参照相应的双金属温度计数据表。
4 铭牌双金属温度计应在明显的地方安装永久性的铭牌，铭牌应是不锈钢制作。
最少应包括下列内容：设备系列号（位号、型号等）；制造厂商名称和商标；出厂编号和出厂日期；测量范围；测量准确度；其它未尽事宜由买方、供方和设计方共同协商。
5 检验和测试5.1 工厂验收试验，以证明所提供的每台设备在各方面均能完全符合买方的要求。
必要时，买方及其代表有权利到卖方工厂进行监督试验、检定及验收。
供方应提前两星期以书面方式通知买方及其代表。
，应是具有签署和日期的正式报告。
5.1.4 供方必须对所供设备进行100%的试验和检验，其内容至少应包括：（1）外观双金属温度计的零部件装配应牢固、无松动现象；双金属温度计涂层应均匀光洁、无明显剥脱现象。
（2）标志分度盘上应有如下标志：包括制造单位或商标、产品名称、计量单位和数字、计量器具制造许可证和编号、准确度等级、出厂编号。
（3）读数部分双金属温度计表盘玻璃应无色透明，不应有妨碍读数的缺陷和损伤；分度盘应平整光洁，各标志应清晰可辨；指针指示端应能覆盖最短分度线长度的1/4～3/4；指针指示端的宽度应不大于分度线的宽度；测量上限值数字和分度值应符合规定。
（4）其它是否遵从焊接规范和标准；连接件形式、尺寸是否符合要求；（包括传感器保护套管、外保护套管和管嘴等）材质是否与供货商提供的要求相符（内部件，外壳、连接件等）。
数量检查（包括附件）(5) 动态测试零位；示值误差；回程误差；重复性；角度调整误差；热稳定性；指针偏转平稳性；静压测试（包括附带的外保护套管）；仪表功能测试；其它内容测试。
仪表功能的试验；5.2 双金属温度计检定双金属温度计在安装前应在国内，由授权的法定计量检定部门进行检定，检定不合格者由供方负全部责任。
供货商应提供法定计量检定部门出具的检定证书。
6 备品、备件及专用工具6.1 供方在报价书中要提出能满足所采用设备2年运行的备品备件，及备品备件建议清单，并提供能够保证备品备件供应的时间、供应方法和渠道。
6.2 供方还应向买方提供在安装或设备维修、检定过程中，所需的专用工具。
7 包装和运输7.1 当双金属温度计已完成测试和检定达到出厂条件时，供货商负责在发运前应按有关仪器仪表包装的标准规范进行包装。
包装应带随机装箱清单。
包装材料应坚固，并且应有防雨、防潮措施，以保证运输途中不会损伤仪表设备。
7.2 具体运输方式和交货地点在双方签合同时确定。
8 提交文件8.1 投标时提供的技术资料在投标过程中，供货商应向设计/用户提供如下文件资料。
（1）选型样本；（2）使用说明书；（3）所遵循的出厂检验标准；（4）投标中应标的有关条款解释；（5）提供该仪表设备在国内外天然气长输管线或计量检定站上的应用业绩（应包括项目名称、应用单位、联系人、联系电话、应用地点、时间、数量和应用情况）；（6）出厂检验报告或合格证书；（7）有关仪表设备的安装图。
8.2 交货时提供的技术资料供方应根据本技术规格书的内容，在签订合同后30天内向买方提供设备的详尽技术资料，以作为施工依据。
（1）使用说明书法；（2）操作维护手册；（3）出厂检验报告（合格证书）；（4）检定数据和检定证书；（5）有关仪表设备的安装图；备注：上述所有最终资料均提供6份，并提供电子版。
