利用光敏电阻组成的光控路灯控制电路

光控路灯原理
光控路灯的原理是通过感知周围光线的强弱来自动控制路灯的亮灭。

它利用光敏元件，如光敏电阻或光敏电子管，来检测环境的亮度。

当周围环境变暗时，光敏元件的电阻值会增加或电流会减小，将这种变化转化为电信号后，送入控制电路。

控制电路会将接收到的信号与预设的亮灯亮度阈值进行比较。

当环境亮度低于阈值时，控制电路会自动关闭路灯，以达到节能的目的。

当环境亮度上升到阈值以上时，控制电路会自动开启路灯，确保道路的照明。

在光控路灯的工作过程中，还需要考虑到亮灯的延时时间和照明的稳定性。

通常情况下，亮灯延时时间可以通过控制电路中的延时器来设定，以满足不同场景下对路灯开关的要求。

同时，为了确保路灯的照明稳定性，光控路灯还需要根据实际情况进行光敏元件的灵敏度调节和光敏元件的散热等设计。

总之，光控路灯通过感知周围光线来自动控制路灯的亮灭，实现了智能化的照明控制，节省了能源并提高了路灯的使用效果。

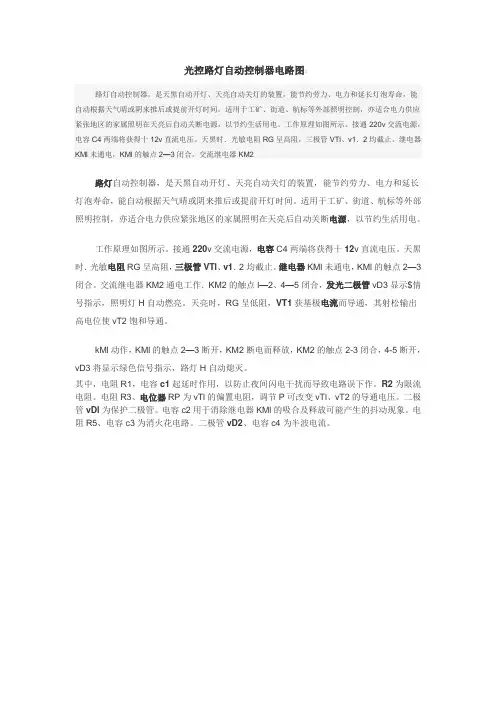

光控路灯自动控制器电路图：路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。

适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。

工作原理如图所示。

接通220v交流电源，电容C4两端将获得十12v直流电压。

天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。

继电器KMl未通电，KMl的触点2—3闭合。

交流继电器KM2路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。

适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。

工作原理如图所示。

接通220v交流电源，电容C4两端将获得十12v直流电压。

天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。

继电器KMl未通电，KMl的触点2—3闭合。

交流继电器KM2通电工作．KM2的触点l—2、4—5闭合，发光二极管vD3显示$情号指示，照明灯H自动燃亮。

天亮时，RG呈低阻，VT1获基极电流而导通，其射松输出高电位使vT2饱和导通。

kMl动作，KMl的触点2—3断开，KM2断电而释放，KM2的触点2-3闭合，4-5断开，vD3将显示绿色信号指示，路灯H自动熄灭。

其中，电阻R1，电容c1起延时作用，以防止夜间闪电干扰而导致电路误下作。

R2为限流电阻。

电阻R3、电位器RP为vTl的偏置电阻，调节P可改变vTl、vT2的导通电压。

二极管vDl为保护二极管。

电容c2用于消除继电器KMl的吸合及释放可能产生的抖动现象。

电阻R5、电容c3为消火花电路。

二极管vD2、电容c4为半波电流。

路灯控制器原理一、引言路灯是城市夜间照明的重要设施之一，而路灯控制器作为控制路灯亮灭的关键部件，起到了至关重要的作用。

本文将介绍路灯控制器的原理及其工作过程。

二、路灯控制器的原理路灯控制器的原理是基于光敏电阻的光感应原理。

光敏电阻是一种能够对外界光照强度作出反应的电阻元件，当外界光照强度增大时，光敏电阻的电阻值减小；当外界光照强度减小时，光敏电阻的电阻值增加。

路灯控制器通过检测光敏电阻的电阻值来判断光照强度，进而控制路灯的亮灭状态。

三、路灯控制器的工作过程1. 光敏电阻检测光照强度路灯控制器内部安装有光敏电阻，光敏电阻感受到外界光照后，会产生相应的电阻变化。

路灯控制器通过测量光敏电阻的电阻值，来判断光照强度的大小。

2. 判断光照强度是否达到亮灯阈值在路灯控制器中设定了一个亮灯阈值，用于判断光照强度是否达到路灯亮灯的条件。

当光敏电阻的电阻值小于亮灯阈值时，说明光照强度不足，此时控制器会发送信号给路灯，使其亮起。

3. 判断光照强度是否达到灭灯阈值同样地，路灯控制器中设定了一个灭灯阈值，用于判断光照强度是否达到路灯灭灯的条件。

当光敏电阻的电阻值大于灭灯阈值时，说明光照强度过大，此时控制器会发送信号给路灯，使其熄灭。

4. 根据光照强度控制路灯的亮灭状态根据光敏电阻的电阻值与亮灯阈值、灭灯阈值的比较结果，路灯控制器会控制路灯的亮灭状态。

当光敏电阻的电阻值小于亮灯阈值时，控制器会发送信号给路灯，使其亮起；当光敏电阻的电阻值大于灭灯阈值时，控制器会发送信号给路灯，使其熄灭。

5. 实时调节亮灯阈值和灭灯阈值为了适应不同环境下的光照变化，路灯控制器通常还具有实时调节亮灯阈值和灭灯阈值的功能。

通过调节亮灯阈值和灭灯阈值，可以灵活地控制路灯的亮灭状态，提高路灯的节能效果。

四、总结路灯控制器通过光敏电阻的光感应原理，实现对路灯亮灭状态的控制。

通过检测光敏电阻的电阻值，判断光照强度的大小，并根据设定的亮灯阈值和灭灯阈值，控制路灯的亮灭状态。

光控照明电路设计电路光控照明电路是一种能够根据环境光照情况自动调节照明亮度的智能照明系统。

它利用光敏电阻等光敏元件感知周围环境的光照强度，然后通过电子器件控制照明设备的亮度，从而实现节能、智能的照明效果。

本文将介绍一种基于光敏电阻的光控照明电路设计，希望能够为您提供一些参考和指导。

一、光控照明电路的基本原理光控照明电路的基本原理是利用光敏元件感知光照强度，将感知到的信号传递给控制电路，通过控制电路调节照明设备的亮度。

光敏元件通常采用光敏电阻，当光照强度增大时，其电阻值减小；当光照强度减小时，其电阻值增大。

可以通过测量光敏电阻的电阻值来获取环境光照强度的信息。

接下来，我们将介绍一种基于光敏电阻的光控照明电路设计。

二、光控照明电路设计1、光敏电阻我们需要选择合适的光敏电阻。

一般情况下，我们可以选择光照强度与电阻值呈反比的光敏电阻，比如CdS光敏电阻。

在实际设计中，可以根据具体的光照环境和照明需求选择合适的光敏电阻。

2、信号放大电路在采集到光敏电阻的电阻值后，需要通过信号放大电路将其转换成适合于控制电路处理的电压信号。

信号放大电路可以采用运算放大器等电子器件，将光敏电阻的电阻值转换成相应的电压信号。

3、控制电路控制电路是光控照明电路的核心部分，它接收信号放大电路输出的电压信号，并通过比较、控制等方法来调节照明设备的亮度。

控制电路可以采用微控制器、逻辑门电路等器件实现，具体的设计需要根据实际情况来确定。

4、照明设备我们需要连接照明设备到控制电路输出端，以实现对照明设备亮度的控制。

照明设备可以采用LED灯、荧光灯等，根据实际需求选择合适的照明设备。

三、光控照明电路的应用光控照明电路可以广泛应用于室内照明、路灯、广告牌等场合。

通过光控照明电路，可以实现自动调节照明亮度，提高能源利用率，减少能源浪费。

光控照明电路也可以提升照明系统的智能化水平，为用户提供更便捷、舒适的照明体验。

总结通过本文的介绍，我们了解了光控照明电路的基本原理、设计方法和应用场景。
