预埋件施工方案一、工程概述本工程为_____项目,位于_____,总建筑面积为_____平方米。
预埋件施工是本工程的重要环节之一,涉及到结构的稳定性和后续施工的顺利进行。
二、预埋件的类型及用途1、预埋钢板主要用于连接钢结构构件,提供稳固的支撑和连接点。
2、预埋螺栓用于固定设备基础、钢结构柱脚等,确保设备和结构的安装精度和稳定性。
3、预埋钢筋增强混凝土结构与其他构件的连接强度。
三、施工准备1、技术准备熟悉施工图纸,明确预埋件的位置、数量、规格和型号。
编制详细的施工方案,并向施工人员进行技术交底。
2、材料准备根据设计要求,采购合格的预埋件材料,包括钢板、螺栓、钢筋等,并对材料进行检验和验收,确保其质量符合要求。
3、工具准备准备好电焊机、切割机、钻孔机、水准仪、全站仪等施工工具和测量仪器,并确保其性能良好。
4、人员准备组织专业的施工队伍,施工人员应具备相关的施工经验和技能,并经过培训和考核合格。
四、施工工艺流程1、测量放线根据施工图纸,使用全站仪和水准仪进行测量放线,确定预埋件的位置和标高,并做好标记。
2、预埋件制作根据设计要求,在加工厂或现场制作预埋件,确保其尺寸、形状和精度符合要求。
3、预埋件安装(1)将预埋件按照标记的位置进行安装,使用临时支撑和固定措施,确保其位置准确、稳定。
(2)对于预埋螺栓,应采用定位模板进行固定,确保螺栓的垂直度和间距符合要求。
(3)对于预埋钢板和钢筋,应与结构钢筋进行焊接或绑扎连接,确保其牢固可靠。
4、复核检查安装完成后,对预埋件的位置、标高、平整度等进行复核检查,如有偏差应及时调整。
5、混凝土浇筑在预埋件安装验收合格后,进行混凝土浇筑。
浇筑过程中,应注意保护预埋件,避免其受到碰撞和移位。
6、混凝土养护混凝土浇筑完成后,应按照规定进行养护,确保混凝土强度达到设计要求。
五、质量控制要点1、原材料质量控制严格控制预埋件原材料的质量,确保其符合设计和规范要求。
对原材料进行检验和验收,不合格的材料不得使用。
预埋件安装施工工序预埋件是建筑工程中常用的一种构件,用于固定和连接其他构件或设备。
预埋件的正确安装对于工程的稳定性和安全性至关重要。
本文将介绍预埋件安装施工工序,并提供相关的步骤和注意事项。
一、准备工作在进行预埋件安装之前,需要对工作场地进行整理和准备。
确保施工现场的清洁和安全,移除妨碍安装的障碍物。
同时,检查施工材料和工具的完好性和充足性,并进行必要的采购和补充。
二、标志定位在进行预埋件安装之前,需要根据设计图纸的要求,对预埋件的位置进行标志和定位。
使用线锤或其他适当的工具,为预埋件的中心点标出准确的位置,以便后续施工进行。
三、孔洞凿挖根据标志定位,需要进行孔洞的凿挖工作。
根据预埋件的尺寸和要求,选择适当的工具和方法进行凿挖。
在挖掘过程中,应注意保持孔洞的整洁和准确的尺寸,确保预埋件能够正确安装。
四、预埋件清洁在安装预埋件之前,需要对孔洞进行清洁处理。
使用清洁工具,如毛刷或气动工具,除去孔洞中的尘土和杂物,确保孔洞内壁的光滑和不受污染。
清洁后,及时进行验收和检查。
五、预埋件安装根据预埋件的类型和设计要求,选择适当的安装方法和工具。
将预埋件插入孔洞中,并按设计要求进行正确的定位和调整。
在安装过程中,需要注意预埋件与周围构件或设备的连接和密合度,确保其稳固和可靠。
六、固定和连接在预埋件安装完成后,需要进行固定和连接工作。
根据设计要求,选择适当的固定和连接方式,如螺栓、焊接或紧固件等。
确保预埋件与其他构件或设备之间的连接紧密可靠,具备足够的强度和承载能力。
七、验收和记录在预埋件安装工作完成后,需要进行验收和记录。
对每个预埋件的安装进行检查和测量,确保其符合设计要求和质量标准。
同时,将安装情况进行详细记录,包括预埋件的数量、位置和固定方法等,以备后续使用或查询。
八、安全和质量控制在整个预埋件安装施工过程中,需要严格遵守安全和质量控制要求。
施工人员应戴好安全帽、手套等个人防护装备,并按照规定操作程序进行作业。
预埋件施工方案1. 简介预埋件是一种在混凝土结构中预先埋置钢筋、钢板或其他构件的构造件,用于连接和支撑混凝土结构的构件,通常在混凝土浇筑前预先安装好。
在建筑施工中,预埋件施工被广泛采用,主要用于大型建筑物和桥梁等工程中。
预埋件施工的质量和工作效率对整个工程的成功与否具有重要影响。
因此,需要制定一套合理的预埋件施工方案来确保工工程的顺利实施。
本文将介绍预埋件施工方案的制定方法、材料选用、施工安排和质量控制等关键内容。
2. 制定预埋件施工方案的方法在制定预埋件施工方案时,需要根据工程的具体情况进行分析和论证。
具体步骤包括:确定预埋件的种类和数量、制定施工方案和施工进度计划、进行材料选用、编制安全技术措施和质量控制计划等。
2.1 确定预埋件的种类和数量首先需要根据工程设计图纸和相关技术规范确定预埋件的种类和数量。
不同种类的预埋件在施工中所需的材料、设备和工艺等都有所不同,因此在确定预埋件种类和数量时,需要考虑实际情况进行分析和论证。
2.2 制定施工方案和施工进度计划根据预埋件的种类和数量,结合工程现场实际情况,制定预埋件的施工方案和施工进度计划。
方案应包括具体的施工工序、工艺要求和安装质量要求等。
施工进度计划需要根据工程的施工进度和优化资源配置等要素综合考虑,确定各施工阶段的时间节点和工作量。
2.3 进行材料选用在进行预埋件的材料选用时,需要根据工程设计图纸和相关技术规范,选用符合规定要求的材料。
重要的材料包括预埋件、钢筋和混凝土等。
需要注意的是,材料的质量和规格应符合设计要求,以确保整个施工过程中的质量。
2.4 编制安全技术措施在制定预埋件施工方案时,需要重视安全问题,在具体施工过程中要注意安全问题的防范。
编制安全技术措施,根据工程现场实际情况,采取有效的措施,保证施工过程中人员和设备的安全。
2.5 质量控制计划制定质量控制计划,明确质量控制要求和控制措施,在施工过程中,对关键环节进行重点监控,确保预埋件施工的质量。

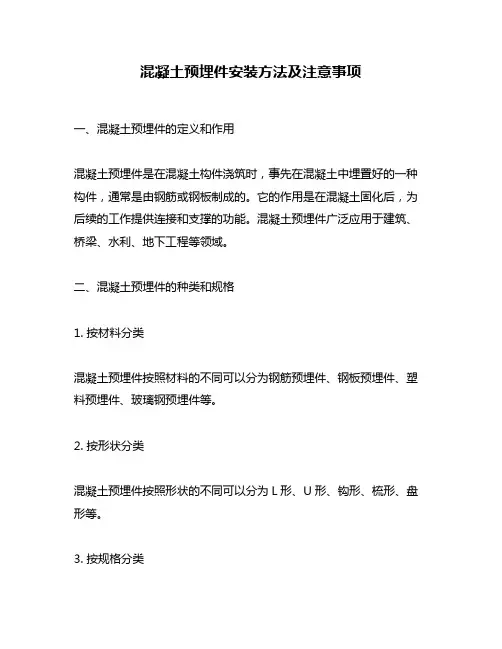

混凝土预埋件安装方法及注意事项一、混凝土预埋件的定义和作用混凝土预埋件是在混凝土构件浇筑时,事先在混凝土中埋置好的一种构件,通常是由钢筋或钢板制成的。
它的作用是在混凝土固化后,为后续的工作提供连接和支撑的功能。
混凝土预埋件广泛应用于建筑、桥梁、水利、地下工程等领域。
二、混凝土预埋件的种类和规格1. 按材料分类混凝土预埋件按照材料的不同可以分为钢筋预埋件、钢板预埋件、塑料预埋件、玻璃钢预埋件等。
2. 按形状分类混凝土预埋件按照形状的不同可以分为L形、U形、钩形、梳形、盘形等。
3. 按规格分类混凝土预埋件的规格根据具体使用的场合不同而有所不同,常见的规格有M12、M16、M20、M24等。
三、混凝土预埋件的安装方法1. 选择合适的混凝土预埋件在进行混凝土预埋件的安装之前,首先要根据实际的工程需要选择合适的混凝土预埋件。
需要考虑预埋件的规格、材料、形状等因素,以确保预埋件的质量和使用效果。
2. 安装预埋件钢模板在进行混凝土预埋件的安装之前,需要先安装预埋件钢模板。
预埋件钢模板的作用是为预埋件的安装提供支撑和定位的功能。
钢模板的安装需要按照设计图纸上的要求进行,确保模板的位置准确无误。
3. 安装混凝土预埋件安装混凝土预埋件需要根据预埋件的形状和尺寸进行。
一般情况下,先将预埋件放置在钢模板上,然后在混凝土浇筑时将预埋件埋入混凝土中。
需要注意的是,预埋件的位置和方向需要按照设计图纸上的要求进行,以确保预埋件的使用效果。
4. 混凝土浇筑在预埋件安装完成后,需要进行混凝土浇筑。
混凝土浇筑需要按照设计图纸上的要求进行,确保混凝土的密实度和质量。
5. 移除预埋件钢模板在混凝土浇筑完成后,需要将预埋件钢模板移除。
移除钢模板需要小心谨慎,以避免对预埋件造成损坏。
四、混凝土预埋件的注意事项1. 选择合适的混凝土预埋件在进行混凝土预埋件的安装之前,需要选择合适的预埋件。
需要考虑预埋件的规格、材料、形状等因素,以确保预埋件的质量和使用效果。
预埋件施工方案一、引言预埋件是建筑施工中常用的一种技术,可以预先在构件中埋置金属件、管道、电线、电缆等。
在施工过程中,预埋件起到了重要的连接和支撑作用。
本文将详细介绍预埋件施工方案,包括施工前的准备工作、施工方法和施工质量控制。
二、施工前准备工作1. 方案设计:在施工前,必须进行详细的方案设计,包括预埋件的类型、数量、位置等。
根据实际情况,选择合适的预埋件,并确定其在结构中的安装位置和数量。
2. 施工图纸编制:根据方案设计,编制预埋件的施工图纸,明确预埋件的尺寸、形状和安装要求。
施工图纸应与设计方案保持一致,并符合相关的施工标准。
3. 材料准备:准备好预埋件所需的材料,包括金属件、管道、电线、电缆等。
确保材料的质量符合施工要求,并按照施工图纸的要求进行分类和储存。
三、施工方法1. 预埋件安装:根据施工图纸的要求,在构件中开设预留孔洞,然后将预埋件固定在孔洞内。
安装过程中要注意预埋件的定位和水平度,确保预埋件能够正常使用。
2. 预埋管道安装:根据施工图纸的要求,将预埋管道放置在确定的位置。
在安装过程中,要确保管道的坡度和与其他管道的连接,以确保正常的管道运行。
3. 预埋电线、电缆安装:根据施工图纸的要求,将预埋电线、电缆穿过管道或预留孔洞,并进行固定。
安装过程中,要注意电线、电缆的保护和绝缘,避免损坏和安全事故。
四、施工质量控制1. 工序验收:在每个施工阶段完成后,进行工序验收。
检查预埋件的安装质量、管道的坡度和连接情况,以及电线、电缆的穿线和固定情况。
及时发现问题并进行整改,确保施工质量符合要求。
2. 质量检测:使用合适的设备和方法,对预埋件进行质量检测。
检查预埋件的尺寸、形状和连接状态,以确保其符合相关的标准和要求。
3. 施工记录:在施工过程中,要记录每个工序的施工情况。
包括预埋件的型号和数量,施工时间和人员,管道的坡度和连接方式,以及电线、电缆的穿线路径等。
这些记录有助于施工质量的控制和问题的解决。
幕墙预埋件施工方案一、施工准备工作1.确定施工方案:根据设计方案,确定幕墙预埋件的种类、数量、位置等,并编制详细的施工方案。
2.准备材料工具:购买所需的幕墙预埋件材料,包括金属构件、密封胶、螺栓等,并准备好所需的施工工具。
3.测量和检查:根据设计方案和施工图纸,对墙体进行测量和检查,确保其符合施工要求。
二、墙体处理1.清理墙体表面:清除墙体表面的尘土和杂物,确保墙体表面平整、洁净。
2.防水处理:对需要防水的部位进行防水处理,保证墙体的防水性能。
三、预埋件安装1.安装固定构件:根据预埋件种类和位置,将支撑架、角码等固定构件安装到墙体上。
2.安装幕墙预埋件:根据设计要求和施工方案,将预埋螺栓或膨胀螺栓等预埋件安装到固定构件上,并进行精确的位置调整和水平校准。
3.密封处理:在幕墙预埋件安装完毕后,使用密封胶对预埋件与墙体之间进行密封处理,确保密封效果良好。
四、拼装幕墙1.安装幕墙龙骨:根据设计要求,安装幕墙的龙骨,包括垂直龙骨和水平龙骨,并进行调整确保水平度和垂直度。
2.安装幕墙板材:将幕墙板材按设计要求逐一安装到龙骨上,与预埋件进行连接,并使用螺栓进行固定。
3.检查调整:安装完一片幕墙板后,进行检查和调整,确保板材的平整度和对齐度。
4.密封处理:安装完所有幕墙板后,对幕墙板之间的接缝进行密封处理,确保幕墙的密封性能。
五、验收和清理1.验收:对施工完毕的幕墙进行验收,包括外观质量、尺寸精度、密封性能等检查,确保施工质量符合要求。
2.清理:清理施工现场,包括清除工具、材料和垃圾等,保持施工现场的整洁和安全。
六、安全注意事项1.严格按照施工方案进行操作,确保施工过程中的安全。
2.设立警示标志,提醒他人注意施工区域。
3.使用合适的防护措施,如佩戴安全帽、安全鞋等。
4.遵守现场管理规定,禁止乱堆乱放材料和工具。
这是一份大致的幕墙预埋件施工方案,具体的施工步骤和方式还需根据实际情况和设计要求来确定。
在施工过程中,需要严格遵循相关的施工规范和安全措施,确保施工质量和施工安全。
预埋件施工技术交底一、工程概述在本次建筑工程中,预埋件的施工质量对于整个结构的稳定性和安全性起着至关重要的作用。
预埋件广泛应用于混凝土结构中,用于连接各种构件、设备和管道等。
为了确保预埋件施工的顺利进行,特进行本次技术交底。
二、施工准备1、技术准备(1)熟悉施工图纸,明确预埋件的位置、数量、规格和型号等要求。
(2)编制施工方案,确定施工工艺和施工流程。
(3)对施工人员进行技术交底,使其了解施工要点和质量要求。
2、材料准备(1)预埋件:根据设计要求采购合格的预埋件,其材质、规格和尺寸应符合要求,并具有质量证明文件。
(2)钢筋:用于固定预埋件的钢筋应符合设计要求,其品种、规格和性能应符合国家标准。
(3)焊条:焊接预埋件时使用的焊条应符合设计要求和相关标准。
3、工具准备(1)测量工具:如水准仪、全站仪、钢尺等,用于测量预埋件的位置和标高。
(2)焊接工具:如电焊机、焊条烘干箱等,用于焊接预埋件。
(3)钻孔工具:如电钻、冲击钻等,用于在混凝土结构上钻孔。
(4)安装工具:如扳手、螺丝刀等,用于安装预埋件。
4、作业条件准备(1)混凝土结构的模板已经安装完毕,并经过验收合格。
(2)钢筋绑扎已经完成,并经过验收合格。
(3)施工现场的水电供应已经接通,具备施工条件。
三、施工工艺流程1、测量放线根据施工图纸,使用水准仪和全站仪在混凝土结构上放出预埋件的位置和标高控制线,并做好标记。
2、钻孔在标记好的位置上,使用电钻或冲击钻进行钻孔。
钻孔的直径和深度应符合设计要求,钻孔时应注意避免损伤钢筋和混凝土结构。
3、清理孔洞钻孔完成后,使用压缩空气或吸尘器将孔洞内的灰尘和杂物清理干净。
4、安装预埋件将预埋件放入孔洞内,调整好位置和标高,然后使用钢筋将预埋件固定在混凝土结构的钢筋上。
固定时应确保预埋件的位置和标高准确无误,并且牢固可靠。
5、焊接对于需要焊接的预埋件,应按照设计要求和焊接工艺进行焊接。
焊接时应注意焊缝的质量,焊缝应饱满、均匀,无夹渣、气孔和裂纹等缺陷。
排水工程预留预埋施工方案及注意事项本项目属于超高层建筑,另有人防区设计在公园部分地下一、二层。
机电预留预埋工程主要分为给排水工程预留预埋、通风空调工程预留预埋、电气工程预留预埋。
主要包括:各机电专业穿外墙预埋刚性防水套管、地下室各层各专业管线穿越防火区墙体预留空洞、管道穿越水池壁柔性防水套管、结构楼板预留孔洞、电梯井至集水井预埋排水管及楼层废水管至集水井预埋。
人防区域穿结构墙预埋防护密闭套管、人防区部件预埋等。
一、预留洞工作界面界定(1)楼板留洞:大于及等于300mm直径的楼板洞由土建专业预留,小于300mm直径的楼板洞由机电安装预留。
(2)二次结构留洞:长边大于等于300mm的二次结构洞由土建专业预留,小于300mm的二次结构洞由机电安装预留。
二、预留预埋准备工作预留预埋要求表三、预留预埋技术要求(1)根据机电施工图各系统管道布置,绘制相应预留孔洞、套管图,并编制洞口、套管检查表,供施工和检查使用。
(2)会同各个专业技术人员,结合各专业图纸审核预留洞有无冲突的问题,发现问题及时进行解决。
(3)留洞尺寸,必须符合有关规范和设计图中有关规格、间距的要求,按照设计图纸预留孔洞。
所有剪力墙上的预留洞必须事先绘制留洞图并与结构留洞图进行核查。
(4)在配合施工中,机电各专业人员必须随工程进度密切配合土建作好预留孔洞工作,管道穿过基础、墙壁、楼板等处都应注意加强检查,不能有遗漏。
四、结构预留孔洞(1)预留孔洞的位置应与本工程穿楼板管道的位置一致,管中距墙柱的距离应以平面图中标注为准,无标准的根据图纸设计说明要求进行安装,DN≤50,距墙柱距离为80mm;50<DN≤100,距墙柱距离为120mm;100<DN≤150,距墙柱距离为150mm;150<DN≤200,距墙柱距离为200mm;200<DN≤300,距墙柱距离为250mm。
(2)管井内成排管道预留洞,根据管井内管道排布间距进行成排模具加工预制,管井位置绑筋时,画出管道位置后固定好模具。
预埋件施工方案一、编制依据:《建筑施工手册》《建筑施工工艺标准》《电力建设施工、验收与质量验评标准汇编》业主提供的预埋铁件图集各部位结构施工图、建筑施工图二、编制目的:本工程预埋件数量大、种类多,加工质量要求高,预埋安装位置要求精确, 加工制作和预埋安装都比较困难。
因此,结合现场施工情况编制此方案,提出各项技术措施,以指导施工,达到保质保量的完成预埋件的加工制作和安装的目的。
三、加工前准备:1、材料准备:预埋件主要使用材料有:8〜16mm厚Q235B钢板,直径10〜25mm螺纹钢, 业主提供的预埋螺栓、钢构件,E43XX、E50XX型焊条等。
钢材进场应对钢材进行全面检查,钢材必须具备出厂牌号、同一炉罐号与供货商提供的详细实验资料。
钢板表面不得有裂纹、拉裂、气泡、折叠、夹杂、结疤和压入氧化铁皮,钢板不得有分层。
钢板表面不允许有妨碍检查表面缺陷的薄层氧化铁皮或铁锈与凹凸度不大于钢板厚度公差之半的麻点、凹面、划痕与其它局部缺陷,且应保证钢板允许的最小厚度。
焊条需有供货商提供的性能资料,严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂与生锈的焊丝。
螺纹钢的入场要求同钢筋工程施工方案中的要求,详细见主厂房钢筋工程施工方案。
钢材除需要进场检查外,还需实验室对钢材各方面性能进行取样实验。
钢板一般需进行焊接实验、摩擦面的抗滑移系数实验、工艺性实验等。
实验完成后实验员需将实验数据资料送检,合格后将资料发给铁件加工主管,铁件加工主管凭实验资料进行预埋件加工,严禁使用未经实验检测的钢材加工预埋件。
2、人员准备:预埋件加工人员需持有特殊工种(焊工)上岗证,有一定的铁件加工经验,入场后经培训一周,熟悉预埋件加工的各项技术、操作要求后方可进行埋件的加工制作。
由于预埋件加工工程量较大,因此加工人员人数需配备足够,避免因埋件加工缓慢而影响现场主体施工进度。
3、机具准备:除上表外还应准备埋件的运输与吊装工具。
4、技术准备施工人员、安装、质检人员要熟悉图纸,对埋件数量、位置进行统计,并画出加工详图。
预埋件施工技术交底一、工程概述在本次建筑工程项目中,预埋件的施工是确保结构稳固和后续施工顺利进行的重要环节。
预埋件广泛应用于各类建筑结构中,如梁、柱、板等部位,用于连接后续的钢结构、设备基础等。
为了保证预埋件施工的质量和精度,特进行本次技术交底。
二、施工准备1、技术准备施工前,技术人员应熟悉施工图纸,明确预埋件的位置、数量、规格和型号等要求。
制定详细的施工方案,并向施工人员进行技术交底,确保其了解施工工艺和质量标准。
2、材料准备根据设计要求,采购合格的预埋件原材料,包括钢板、钢筋、锚筋等。
对原材料进行检验,确保其质量符合相关标准和规范的要求。
3、工具准备准备好电焊机、切割机、水准仪、全站仪等施工工具和测量仪器,并确保其性能良好。
配备必要的扳手、锤子、钢丝刷等辅助工具。
三、预埋件制作1、下料根据设计尺寸,对钢板、钢筋等原材料进行下料,切割时应保证尺寸准确,切口平整。
2、焊接按照设计要求,将锚筋焊接在钢板上,焊接质量应符合相关规范的要求,焊缝应饱满、均匀,不得有夹渣、气孔等缺陷。
对于有特殊要求的预埋件,如抗剪键等,应采用相应的焊接工艺和方法。
3、防腐处理完成焊接后,对预埋件进行防腐处理,涂刷防锈漆或采取其他防腐措施,确保预埋件在使用过程中不发生锈蚀。
四、预埋件安装1、测量放线使用全站仪、水准仪等测量仪器,根据施工图纸在相应的结构部位放出预埋件的中心线和标高控制线。
对测量放线结果进行复核,确保其准确性。
2、固定预埋件根据预埋件的类型和安装位置,选择合适的固定方法。
常见的固定方法有焊接固定、螺栓固定、绑扎固定等。
在固定预埋件时,应确保其位置准确、牢固,不得发生位移和变形。
3、调整和校正在混凝土浇筑前,对预埋件的位置和标高进行再次检查和调整,确保其符合设计要求。
对于偏差较大的预埋件,应及时进行校正,必要时重新安装。
五、混凝土浇筑1、浇筑前检查在混凝土浇筑前,对预埋件的固定情况进行最后检查,确保其在浇筑过程中不会受到影响。
预埋件施工方法及注意事项
一、后补埋件几种施工方法
①普通膨胀螺栓固定②化学锚栓固定
③穿透螺栓(双头螺柱)固定④包箍钢板焊接(通常用于柱或梁)
⑤后补做土建结构同时埋设预埋式埋件。
⑥以上几种形式的复合形式。
二、埋件在设计与施工时的注意事项
设计时:
①预埋式埋件锚筋与埋板的尺寸和位置在设计时应严格依据《玻璃幕墙工程规范》
(JGJ102-96)及《混凝土结构设计规范》(GBJ10-89)进行设计。
②注意锚筋的长度不要超过结构尺寸(如梁厚度),避免锚筋露出结构外。
③弯形和弯勾形的锚筋在设计时应考虑锚筋间的干涉及锚筋在安装时与结构配筋之间的干涉问题。
④埋板的大小在设计时应考虑幕墙的结构形式的需要。
后补式埋件在设计时应考虑长条形锚拴孔的大小和方向与锚栓相配。
施工时:
锚栓应严格按照安装规定进行时施工,详情请参照所用产品的使用说明。
