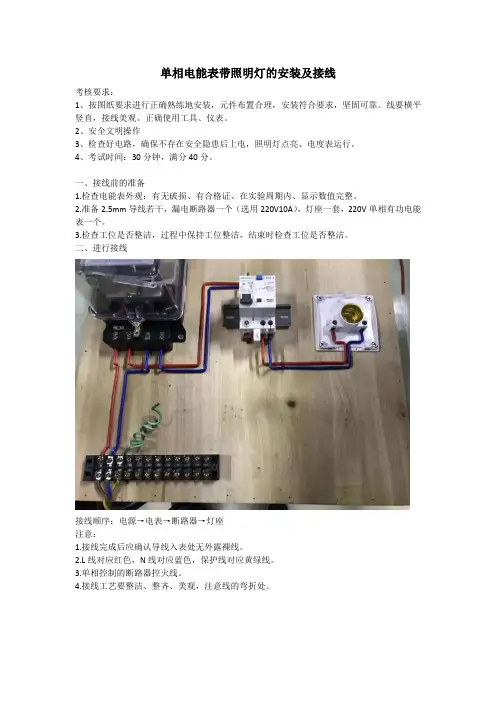

单相电能表带照明灯的安装及接线
考核要求：
1、按图纸要求进行正确熟练地安装，元件布置合理，安装符合要求，坚固可靠。

线要横平竖直，接线美观。

正确使用工具、仪表。

2、安全文明操作
3、检查好电路，确保不存在安全隐患后上电，照明灯点亮、电度表运行。

4、考试时间：30分钟，满分40分。

一、接线前的准备
1.检查电能表外观：有无破损、有合格证、在实验周期内、显示数值完整。

2.准备2.5mm导线若干，漏电断路器一个（选用220V10A），灯座一套，220V单相有功电能表一个。

3.检查工位是否整洁，过程中保持工位整洁，结束时检查工位是否整洁。

二、进行接线
接线顺序：电源→电表→断路器→灯座
注意：
1.接线完成后应确认导线入表处无外露裸线。

2.L线对应红色，N线对应蓝色，保护线对应黄绿线。

3.单相控制的断路器控火线。

4.接线工艺要整洁、整齐、美观，注意线的弯折处。

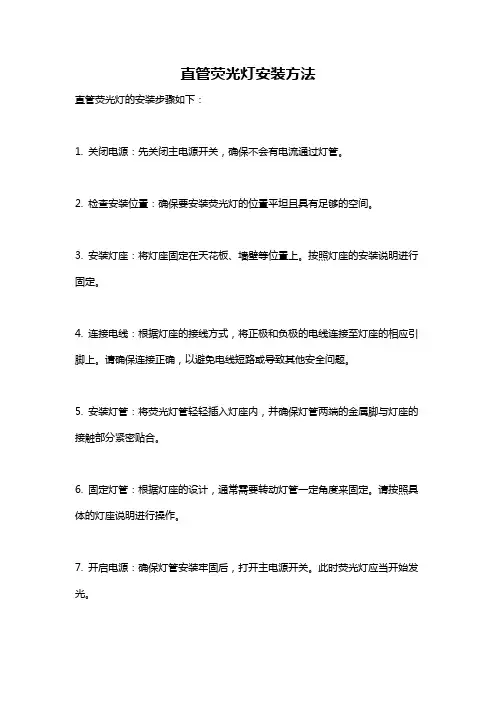

直管荧光灯安装方法
直管荧光灯的安装步骤如下：
1. 关闭电源：先关闭主电源开关，确保不会有电流通过灯管。

2. 检查安装位置：确保要安装荧光灯的位置平坦且具有足够的空间。

3. 安装灯座：将灯座固定在天花板、墙壁等位置上。

按照灯座的安装说明进行固定。

4. 连接电线：根据灯座的接线方式，将正极和负极的电线连接至灯座的相应引脚上。

请确保连接正确，以避免电线短路或导致其他安全问题。

5. 安装灯管：将荧光灯管轻轻插入灯座内，并确保灯管两端的金属脚与灯座的接触部分紧密贴合。

6. 固定灯管：根据灯座的设计，通常需要转动灯管一定角度来固定。

请按照具体的灯座说明进行操作。

7. 开启电源：确保灯管安装牢固后，打开主电源开关。

此时荧光灯应当开始发光。

请注意：在进行灯管安装过程中，务必确保断开电源，并谨慎操作，以避免触电或其他安全事故的发生。

如果您对电气安装不熟悉，建议寻求专业人员的帮助。

电子镇流器日光灯接线图
为了安全起见，在安装日光灯镇流器时必须把相关路线的总电源切断。

日光灯两端有4根线，镇流器上的L接火线，N接零线。

还有四根线分成两组，这四根线有区别的，两根一组颜色相同，或者离的比较近，能区分出来。

把每一组的两根线接到日光灯的一端，另两根接到另一端。

四线镇流器有四根引线，分主、副线圈。

主线圈的两引线和二线镇流器接法一样，串联在灯管与电源之间。

副线圈的两引线，串联在启辉器与灯管之间，帮助启动用。

由于副线圈匝数少，交流阻抗亦小。

如果误把它接入电源主电路中。

就会烧毁灯管和镇流器。

所以，把镇流器接入电路前，必须看清接线说明，分清主副线圈。

也可用万用表测量检测，阻值大的为主线圈。

日光灯镇流器接线电路图
日光灯镇流器上印有一个详细的接线图，连接时按照接线图连接确保电路一定要正确，否则会烧坏灯管和镇流器。

还有需要注意的是安装电感镇流器需要安装启辉器，而安装电子镇流器就不用安装了。

传统镇流器与电子镇流器
所有电子镇流器的结构，基本都是一样的：输入、输出分别安装在两端。

图中的电子镇流器左侧两对导线分别连接灯管的两端，右侧接220V电源。

另外，如果你想接两根日光灯，并联就可以了。

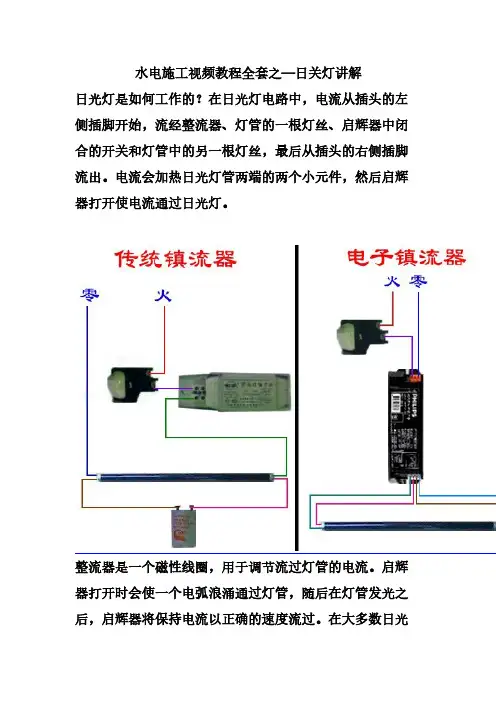

水电施工视频教程全套之—日关灯讲解日光灯是如何工作的？在日光灯电路中，电流从插头的左侧插脚开始，流经整流器、灯管的一根灯丝、启辉器中闭合的开关和灯管中的另一根灯丝，最后从插头的右侧插脚流出。

电流会加热日光灯管两端的两个小元件，然后启辉器打开使电流通过日光灯。

整流器是一个磁性线圈，用于调节流过灯管的电流。

启辉器打开时会使一个电弧浪涌通过灯管，随后在灯管发光之后，启辉器将保持电流以正确的速度流过。

在大多数日光灯中，启辉器都是一个自动开关，当它检测到灯管发光时，它会一直处于断开状态，只要断开灯具电源，启辉器将关闭。

许多日光灯包含多支灯管，以提供更好的照明。

这些日光灯必须为每根灯管配备单独的整流器和启辉器。

灯具看起来可能是两根灯管共用一个整流器，但实际上可能是两个整流器内置在一个盒子中。

同样，包含四根灯管的灯具则配有四个启辉器和四个整流器，在某些类型的灯具中，启辉器是内置的不能单独跟换。

由于日光灯只有三个主要部件，因此有你自己就可以完成所有维修更换，所有日光灯都会随着时间流逝逐渐变暗，并且可能闪烁或忽明忽暗，这些都是警告信号，当你注意到日光灯上的正常性能发生任何变化后，就应该立刻进行必要的维修，变暗的灯管通常需要更换，如果不更换灯管则可能导致灯具的其它部件损坏，同样，不断忽闪忽暗的会消耗启辉器，从而导致启辉器的绝缘层老化。

如果灯管没有故障，请尝试更换启辉器，日光灯启辉器按功率分级，因此针对灯具中灯管使用正确的启辉器至关重要。

拆下旧的启辉器的方法与拆下旧的灯管的方法相同，通过转动其拿出灯具灯座，安装启辉器时，只要将其插入插座并转动以锁定到位即可。

整流器也是根据功率分级，与备用的启辉器一样，备用的整流器必须与灯管的功率灯具的类型相匹配。

整流器是发生故障可能性最小的部件并且也是最难更换，因此在开始更换部件时请将整流器留在最后，如果灯管和启辉器都没故障，则问题一定出在整流器，要更换故障的整流器，请先将电路断电，拆开灯具，然后把电线从旧整流器转换至新整流器，（每次一根以免错误）最后从新组装灯具。

LED日光灯接线图、日光灯接线图及双管日光灯接线图[管理资料]日光灯是现代生活必备的家用电器，日光灯又分为LED和双管日光灯。

对于日光灯接线图是很多人都想了解知道的。

不同类型的日光灯接线图也不一样，本下面小编就来详细给大家介绍LED日光灯接线图、日光灯接线图、双管日光灯接线图。

LED日光灯接线图LED日光灯光源采用高亮度LED，包括冷白、暖白和正白三种色温。

LED日光灯与传统荧光灯相对比有以下优点:1、节能:比传统荧光灯节电80%;2、绿色环保:无紫外光、红外光等辐射，不含汞等有害物质，灯体回收无污染;3、寿命长:正常使用可达5万小时以上;4、无频闪:LED恒流工作,有效减少LED光衰，启动快，无闪烁，保护眼睛;5、安装简单, 安装时将原有的日光灯取下换上LED日光灯，并将镇流器和起辉器去掉，让220V交流市电直接加到LED日光灯两端即可。

日光灯接线图上图是一幅日光灯接线图。

日光灯的基本构造正如我们在导读中为大家介绍的。

从这幅日光灯接线图中我们大致可以了解日光灯工作原理:当电流通过灯丝时，灯丝会发射电子，管内温度也随之升高，汞开始蒸发。

灯管两头的电压又使氩气电离，从氩气放电转移到汞蒸气放电，而荧光粉的作用就是改变灯光的颜色。

灯管外部还装有镇流器、启辉器和电容器。

它们的作用分别是限制电流、自动闭合两电极和改善线路的功率因数。

双管日光灯接线图上图是一幅双管日光灯接线图，大体是电子镇流器。

是不是一个镇流器有六根线,如果是的话，接线方法如下:把两个镇流器进线也就是红线并联接好，每个镇流器余下4个接头，(这就是一根灯管的灯脚接线)一般是塑料平行线，每根平行线的两个线头接灯管一边的两个灯脚。

小编总结:以上就是小编今天提供给大家关于LED日光灯接线图、日光灯接线图、双管日光灯接线图的相关小知识，如果大家有对日光灯接线图不了解的可相应参考本文，希望对大家有帮助。

日光灯是如何工作的,在日光灯电路中，电流从插头的左侧插脚开始，流经整流器、灯管的一根灯丝、启辉器中闭合的开关和灯管中的另一根灯丝，最后从插头的右侧插脚流出。

日光灯的安装接线方法

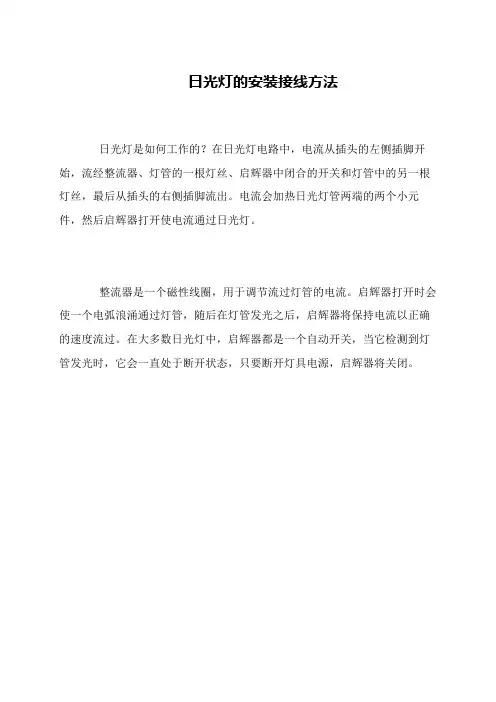

日光灯是如何工作的？在日光灯电路中，电流从插头的左侧插脚开始，流经整流器、灯管的一根灯丝、启辉器中闭合的开关和灯管中的另一根灯丝，最后从插头的右侧插脚流出。

电流会加热日光灯管两端的两个小元件，然后启辉器打开使电流通过日光灯。

整流器是一个磁性线圈，用于调节流过灯管的电流。

启辉器打开时会使一个电弧浪涌通过灯管，随后在灯管发光之后，启辉器将保持电流以正确的速度流过。

在大多数日光灯中，启辉器都是一个自动开关，当它检测到灯管发光时，它会一直处于断开状态，只要断开灯具电源，启辉器将关闭。

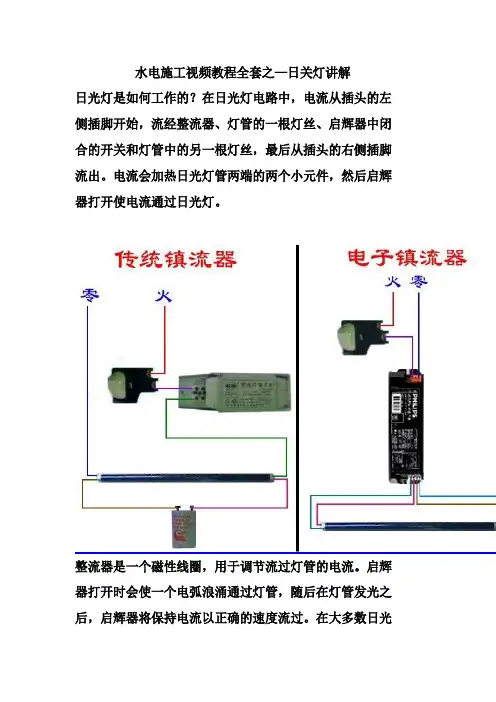

水电施工视频教程全套之—日关灯讲解日光灯是如何工作的？在日光灯电路中，电流从插头的左侧插脚开始，流经整流器、灯管的一根灯丝、启辉器中闭合的开关和灯管中的另一根灯丝，最后从插头的右侧插脚流出。

电流会加热日光灯管两端的两个小元件，然后启辉器打开使电流通过日光灯。

整流器是一个磁性线圈，用于调节流过灯管的电流。

启辉器打开时会使一个电弧浪涌通过灯管，随后在灯管发光之后，启辉器将保持电流以正确的速度流过。

在大多数日光灯中，启辉器都是一个自动开关，当它检测到灯管发光时，它会一直处于断开状态，只要断开灯具电源，启辉器将关闭。

许多日光灯包含多支灯管，以提供更好的照明。

这些日光灯必须为每根灯管配备单独的整流器和启辉器。

灯具看起来可能是两根灯管共用一个整流器，但实际上可能是两个整流器内置在一个盒子中。

同样，包含四根灯管的灯具则配有四个启辉器和四个整流器，在某些类型的灯具中，启辉器是内置的不能单独跟换。

由于日光灯只有三个主要部件，因此有你自己就可以完成所有维修更换，所有日光灯都会随着时间流逝逐渐变暗，并且可能闪烁或忽明忽暗，这些都是警告信号，当你注意到日光灯上的正常性能发生任何变化后，就应该立刻进行必要的维修，变暗的灯管通常需要更换，如果不更换灯管则可能导致灯具的其它部件损坏，同样，不断忽闪忽暗的会消耗启辉器，从而导致启辉器的绝缘层老化。

如果灯管没有故障，请尝试更换启辉器，日光灯启辉器按功率分级，因此针对灯具中灯管使用正确的启辉器至关重要。

拆下旧的启辉器的方法与拆下旧的灯管的方法相同，通过转动其拿出灯具灯座，安装启辉器时，只要将其插入插座并转动以锁定到位即可。

整流器也是根据功率分级，与备用的启辉器一样，备用的整流器必须与灯管的功率灯具的类型相匹配。

整流器是发生故障可能性最小的部件并且也是最难更换，因此在开始更换部件时请将整流器留在最后，如果灯管和启辉器都没故障，则问题一定出在整流器，要更换故障的整流器，请先将电路断电，拆开灯具，然后把电线从旧整流器转换至新整流器，（每次一根以免错误）最后从新组装灯具。

LED日光灯接线方法首先，需要说明的是，LED日光灯的接线方法分为直流接线和交流接线两种方式。

直流接线主要用于12V直流电源供电的LED日光灯，而交流接线则适用于220V交流电源供电的LED日光灯。

1.直流接线方法：LED日光灯的直流接线方法相对简单，只需将正负极分别连接到直流电源的正负极即可。

一般来说，LED日光灯都会配备一个适配器，将220V交流电转换为12V直流电。

接线时，首先将适配器的正负极与LED日光灯的正负极相对应连接，然后将适配器插头插入电源插座即可。

需要注意的是，接线时要确保连接牢固，避免接触不良导致电流过大或短路等问题。

2.交流接线方法：（1）串联接线：串联接线是将多个LED灯条依次连接在一起，形成一个串联电路。

这种接线方式一般适用于LED灯条的长度较长，需要更大功率的场景。

接线时，先将LED灯条沿着需要安装的位置铺设好，然后将每一段灯条的正极与负极依次相连接，最后将接线端与电源插座相连接即可。

需要注意的是，串联接线时要确保每一段灯条的正负极连接正确，且接地线接地良好，避免电流过大或漏电等安全问题。

（2）并联接线：并联接线是将多个LED灯条同时接入电源，形成一个并联电路。

这种接线方式适用于LED灯条的长度较短，且功率较低的场景。

接线时，首先将LED灯条沿着需要安装的位置铺设好，然后将每一段灯条的正极和负极分别相连接，最后将接线头与电源插座相连接即可。

需要注意的是，并联接线时要确保每一段灯条的正负极连接正确，且接地线接地良好，避免电流过大或漏电等安全问题。

总结：LED日光灯的接线方法分为直流接线和交流接线两种方式。

直流接线适用于12V直流电源供电的LED日光灯，只需将正负极分别连接到电源的正负极即可。

交流接线适用于220V交流电源供电的LED日光灯，可以选择串联接线或并联接线的方式接入电源。

在进行接线时，要确保连接牢固，接地良好，避免安全问题的发生。

led日光灯如何接线安装--接线图
适用于大部分室内照明应用，例如：家庭、宾馆、商场、办公场所、学校、停车场、仓库、工厂、超级市场、通道、走廊及广告箱体等室内照明。

1、传统日光灯管有两种接线方式：电子镇流器、电感镇流器。

接线图如下：
2、LED日光灯管接线方式：去掉镇流器和（或）起辉器，将火线和零线分别接在支架两端，如下图：
安装说明：
1、去掉启辉器和整流器，将市电的火线、零线分别接在支架的左右两端。

2、LED灯管为内置电源，G13接口两插针为短路状态，两端接口均是一致的。

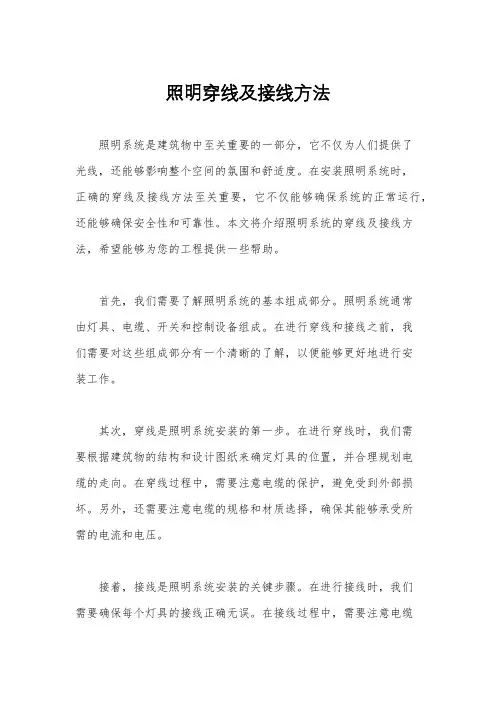

照明穿线及接线方法照明系统是建筑物中至关重要的一部分，它不仅为人们提供了光线，还能够影响整个空间的氛围和舒适度。

在安装照明系统时，正确的穿线及接线方法至关重要，它不仅能够确保系统的正常运行，还能够确保安全性和可靠性。

本文将介绍照明系统的穿线及接线方法，希望能够为您的工程提供一些帮助。

首先，我们需要了解照明系统的基本组成部分。

照明系统通常由灯具、电缆、开关和控制设备组成。

在进行穿线和接线之前，我们需要对这些组成部分有一个清晰的了解，以便能够更好地进行安装工作。

其次，穿线是照明系统安装的第一步。

在进行穿线时，我们需要根据建筑物的结构和设计图纸来确定灯具的位置，并合理规划电缆的走向。

在穿线过程中，需要注意电缆的保护，避免受到外部损坏。

另外，还需要注意电缆的规格和材质选择，确保其能够承受所需的电流和电压。

接着，接线是照明系统安装的关键步骤。

在进行接线时，我们需要确保每个灯具的接线正确无误。

在接线过程中，需要注意电缆的连接方式和绝缘处理，确保接线的安全可靠。

另外，还需要注意接线盒的选择和安装位置，以便能够更好地进行接线工作。

最后，进行系统的调试和检测。

在完成穿线和接线之后，需要对照明系统进行调试和检测，确保系统的正常运行。

在调试和检测过程中，需要注意灯具的亮度和色温，确保其符合设计要求。

另外，还需要注意开关和控制设备的功能，确保其能够正常操作。

总的来说，照明系统的穿线及接线方法对于整个系统的安装和运行至关重要。

在进行穿线和接线工作时，需要严格按照设计图纸和相关标准进行操作，确保系统的安全可靠。

希望本文能够为您的工程提供一些帮助，谢谢阅读！。

日光灯电路的接线方法
日光灯是我们日常生活中常用的照明设备，其使用方便、效果明显。

在使用日光灯时，我们需要将它们接到电路上，以使它们正常工作。

下面，我将简要介绍一下日光灯电路的接线方法。

第一步，准备工作
在接线之前，我们需要将工具准备好。

需要的工具有：剥线钳、组合板、日光灯管及端盖等。

第二步，接线
1.首先，我们需要将电源插头插到插座上，并且确认插座的电源接线正确。

如接错了线，可能会出现漏电或者损坏设备的情况。

2.将组合板安装好并打开，将电源导线分别连接到左右两个端子上。

此时需要注意的是，L（火线）应连接到左边的端子上，N（零线）应连接到右边的端子上。

3.然后，需要将两根导线插入日光灯的两端，即在日光灯两端分别插上接线头。

此时需要将线芯剥开一部分，方便插入接线头。

然后将剥开的导线分别插入接线头里，用钳子将接线头压紧即可。

4.接下来，需要将日光灯管和端盖安装好。

首先将日光灯管安装在端盖内，注意日光灯管的两端不能碰在一起。

然后将端盖和日光灯管轻轻装到两端的导线上，回旋它们一下，使电线紧密地固定在端盖上即可。

以上就是日光灯电路接线的全部步骤。

需要注意的是，在进行接线之前，必须先断开电源，以免触电造成危险。

在插好电源插头并连接好导线后，再通电检查日光灯工作情况，确保一切正常后再使用。

总之，规范的接线操作可以让日光灯电路运行更加稳定、安全，给我们的日常生活带来更多的方便。

LED日光灯安装方法1.准备工作：在开始安装之前，你需要准备一些工具和材料，例如螺丝刀、扳手、电钻、吊装架、LED日光灯等。

此外，还需要检查供电电路的稳定性和接地，确保电路安全。

2.计划照明布局：在安装LED日光灯之前，你需要确定要安装的位置和数量，以及光的角度和亮度。

这有助于确保整个区域都能得到适当的照明。

3.安装吊装架：根据计划照明布局，使用电钻和螺丝将吊装架固定在天花板上。

确保吊装架牢固稳定，并且能够承受LED日光灯的重量。

4.安装电源线：将事先准备好的电源线连接到LED日光灯上。

确保电源线的长度足够从吊装架延伸到电源插座，同时注意线缆的安装位置和护套。

5.安装LED日光灯：将LED日光灯轻轻按插槽上，并将其旋转到正确的位置。

确保灯具与吊装架和插座的连接牢固可靠。

6.测试和调整：在安装完成后，先测试LED日光灯是否能正常亮起。

如果没有问题，可以调整灯具的位置和角度，以便获得最佳的照明效果。

7.安装灯罩：根据需要，可以安装灯罩来保护LED日光灯，并调节光的角度和亮度。

确保灯罩与灯具之间没有间隙，以免影响照明效果。

8.清理和维护：定期清洁灯具和灯罩，以保持其良好的照明效果。

另外，如果LED日光灯出现故障或损坏，修理或更换灯具及时维护。

总结：正确安装LED日光灯非常重要，不仅影响照明效果和使用寿命，还涉及到电路安全。

因此，在安装之前请确保你具备足够的知识和经验，或者请专业人士协助安装。

同时，根据实际情况和需求，可以灵活调整安装方法。

最重要的是，确保安装过程中的安全性和可靠性，同时关注环境保护和节能减排。
