一阶RC电路频率特性的研究实验报告

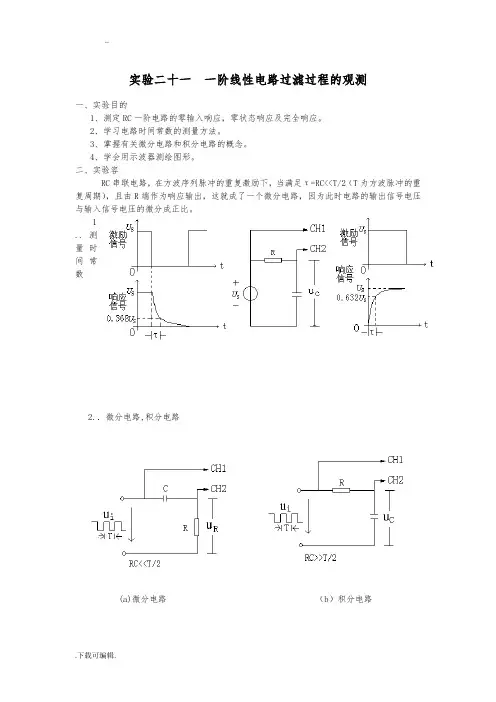

实验二十一一阶线性电路过滤过程的观测一、实验目的1、测定RC一阶电路的零输入响应，零状态响应及完全响应。

2、学习电路时间常数的测量方法。

3、掌握有关微分电路和积分电路的概念。

4、学会用示波器测绘图形。

二、实验容RC串联电路，在方波序列脉冲的重复激励下，当满足τ=RC<<T/2（T为方波脉冲的重复周期），且由R端作为响应输出，这就成了一个微分电路，因为此时电路的输出信号电压与输入信号电压的微分成正比。

1..测量时间常数2.．微分电路,积分电路(a)微分电路（b）积分电路时间常数的测量R=4KR=1KR=6K C=0.22UR=1KR=1K三、误差分析1)实验过程中的读数误差2）仪器的基本误差3）导线连接不紧密产生的接触误差四、实验总结在RC一阶电路的R=2k，C=0.047u中理论值t=RC=0.094MS，在仿真实验中t=0.093.5ms 其相对误差为r=0.0005/0.094*100%=0.531%<5% 在误差允许的围测得的数值可以采用。

当T=t时，Uc(t)=0.368Us，此时所对应的时间就是t，亦可用零状态响应波形增长到0.632Us所对应的时间测量。

在RC的数值变化时，即t=RC也随之变化，t越小其响应变化就越快，反之越慢。

积分电路的形成条件：一个简单的RC串联电路序列脉冲的重复激励下，当满足t=RC>>T/2条件时，且由C端作为响应输出，即为积分电路。

积分电路波形变换的特征:积分电路可以使输出方波转换成三角波或斜波。

积分电路可以使矩形脉冲波转换成锯齿波或三角波。

稍微改变电阻值或增大C值，RC值也会随之变化，t越大，锯齿波的线性越好。

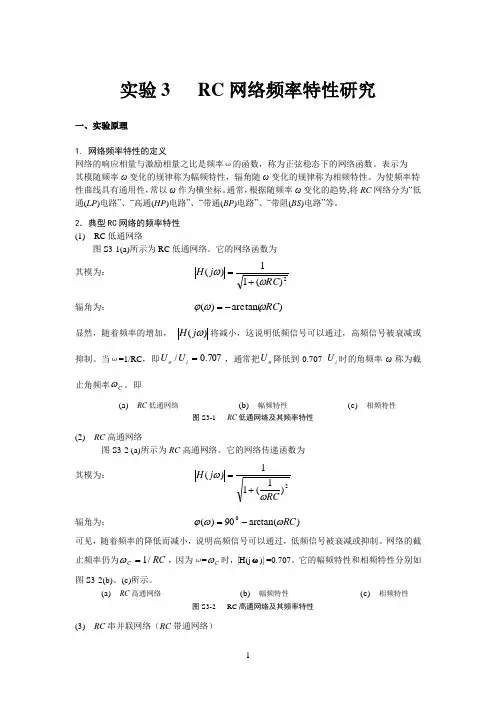

实验3 RC 网络频率特性研究一、实验原理1. 网络频率特性的定义网络的响应相量与激励相量之比是频率ω的函数，称为正弦稳态下的网络函数。

表示为 其模随频率ω变化的规律称为幅频特性，辐角随ω变化的规律称为相频特性。

为使频率特性曲线具有通用性，常以ω作为横坐标。

通常，根据随频率ω变化的趋势,将RC 网络分为“低通(LP )电路”、“高通(HP )电路”、“带通(BP )电路”、“带阻(BS )电路”等。

2．典型RC 网络的频率特性 (1) RC 低通网络图S3-1(a)所示为RC 低通网络。

它的网络函数为 其模为： 2)(11)(RC j H ωω+=辐角为： )arctan()(RC ωωϕ-= 显然，随着频率的增加， )(ωj H 将减小，这说明低频信号可以通过，高频信号被衰减或抑制。

当ω=1/RC ，即707.0/=i o U U ，通常把o U 降低到0.707 i U 时的角频率ω称为截止角频率C ω。

即(a) RC 低通网络 (b) 幅频特性 (c) 相频特性图S3-1 RC 低通网络及其频率特性(2) RC 高通网络图S3-2 (a)所示为RC 高通网络。

它的网络传递函数为 其模为： 2)1(11)(RCj H ωω+=辐角为：)arctan(90)(0RC ωωϕ-=可见，随着频率的降低而减小，说明高频信号可以通过，低频信号被衰减或抑制。

网络的截止频率仍为RC C /1=ω，因为ω=C ω时，|H(j ω)| =0.707。

它的幅频特性和相频特性分别如图S3-2(b)、(c)所示。

(a) RC 高通网络 (b) 幅频特性 (c) 相频特性图S3-2 RC 高通网络及其频率特性(3) RC 串并联网络（RC 带通网络）图S3-3(a)所示为RC 串并联网络。

其网络传递函数为 其模为： 2)1(91)(RCRC j H ωωω-+=辐角为： )31arctan()(RC RC ωωωϕ-=可以看出，当信号频率为RC C /1=ω时，模|H(j ω)| =1/3为最大,即输出与输入间相移为零。

RC一阶电路地响应测试实验报告材料实验报告：RC一阶电路的阶跃响应测试
一、实验目的：
1.了解RC一阶电路的结构和工作原理；
2.学习如何测量RC一阶电路的阶跃响应；
3.研究RC一阶电路的频率特性。

二、实验仪器与设备：
示波器、信号发生器、电阻箱、电容、电连接线等。

三、实验原理：
四、实验步骤：
1.将电容C和电阻R依次连接到电路板上；
2.将信号发生器的正弦波输出信号连接到电路的输入端，调节信号发生器的频率为100Hz；
3.用示波器的探头将示波器的CH1通道与电路的输入端相连，观察输入信号的示波图像；
4.用示波器的探头将示波器的CH2通道与电路的输出端相连，观察输出信号的示波图像；
5.记录信号发生器输出信号的幅度和频率；
6.调节信号发生器的频率为1kHz，重复步骤3-5；
7.调节信号发生器的频率为10kHz，重复步骤3-5；
8.记录不同频率下RC一阶电路的输入信号与输出信号的幅度变化。

五、实验数据处理与分析：
1.根据示波器上观察到的输入信号与输出信号的波形，计算输入信号的幅度；
2.根据示波器上观察到的输出信号的波形，计算输出信号的幅度；
3.绘制RC一阶电路的输入信号与输出信号的幅频特性曲线，并进行分析和讨论。

六、实验结论：
1.通过实验观察到的输入信号与输出信号的波形，可以验证RC一阶电路对于阶跃输入信号的响应；
2.RC一阶电路的阶跃响应曲线可以表示电路的时间特性；
3.RC一阶电路在不同频率下的幅频特性曲线可以表示电路的频率特性；
4.实验数据分析表明，RC一阶电路的截止频率与电阻值和电容值有关；。

rc一阶电路的响应测试实验报告实验目的，通过实验，了解RC一阶电路对直流电压和交流电压的响应特性，掌握RC一阶电路的响应测试方法及实验步骤。

实验仪器与设备，示波器、信号发生器、电阻箱、电容器、万用表、直流稳压电源、导线等。

实验原理，RC一阶电路是由电阻和电容串联而成的电路。

在实验中，我们将通过对RC电路施加不同的输入信号，观察电路的响应情况，了解电路的频率特性和相位特性。

实验步骤：1. 搭建RC一阶电路。

将电阻和电容串联连接，接入示波器和信号发生器。

调节信号发生器的频率和幅值，使其输出正弦波信号。

2. 测量直流电压响应。

将信号发生器输出直流电压信号，通过示波器观察电路的响应情况。

记录电路的电压响应曲线，并测量电路的时间常数。

3. 测量交流电压响应。

将信号发生器输出交流电压信号，通过示波器观察电路的响应情况。

记录电路的电压响应曲线，并测量电路的频率特性和相位特性。

实验数据与分析：1. 直流电压响应曲线如图所示。

根据实验数据，我们可以得到电路的时间常数τ=RC，其中R为电阻值，C为电容值。

时间常数τ描述了电路对直流信号的响应速度，τ越小，电路的响应速度越快。

2. 交流电压响应曲线如图所示。

根据实验数据，我们可以得到电路的频率特性和相位特性。

当输入信号的频率接近电路的截止频率时，电路的响应幅值将下降，相位延迟将增加。

这表明电路对高频信号的响应能力较弱。

实验结论，通过本次实验，我们深入了解了RC一阶电路对直流电压和交流电压的响应特性。

我们掌握了RC一阶电路的响应测试方法，并通过实验数据分析了电路的时间常数、频率特性和相位特性。

这些知识对于我们理解电路的响应特性，设计滤波器和信号处理器等具有重要的意义。

实验注意事项：1. 在搭建电路时，务必注意电路连接的正确性，避免出现短路或断路等情况。

2. 在测量电路响应时，要注意调节信号发生器的频率和幅值，确保输出信号符合实验要求。

3. 实验过程中要注意安全，避免触电和短路等危险情况的发生。

电路原理实验RC一阶电路的响应测试RC一阶电路是由电阻R和电容C组成的电路。

它是一种常见的滤波电路，可以用于对信号进行滤波和延时等处理。

本实验将对RC一阶电路的响应进行测试，包括频率响应和时间响应两个方面。

一、频率响应测试频率响应测试可以了解RC一阶电路对不同频率信号的响应情况，即电路的频率特性。

我们可以通过改变输入信号的频率，测量输出信号的幅值和相位，从而绘制出RC电路的幅频特性曲线和相频特性曲线。

实验步骤如下：1.搭建RC一阶电路实验电路。

将电容C和电阻R按照串联的方式连接，接入信号发生器的输出端，然后将电路的输出端连接到示波器上。

确保电路接线正确，电容C和电阻R的数值符合实验要求。

2.打开信号发生器和示波器，将信号发生器的频率调节到最低，幅值调节到合适的范围内。

3.逐步增加信号发生器的频率，同时观察示波器上输出信号的幅值和相位。

记录下不同频率下的输出幅值和相位数据。

4.根据记录的数据，绘制RC电路的幅频特性曲线和相频特性曲线。

可以选择使用半对数坐标系或对数坐标系进行绘制，以更清晰地展示电路的频率特性。

二、时间响应测试时间响应测试可以了解RC一阶电路对输入信号的响应速度和衰减情况。

我们可以通过输入一个脉冲信号或方波信号，观察输出信号的波形，从而了解RC电路的时间特性。

实验步骤如下：1.搭建RC一阶电路实验电路。

将电容C和电阻R按照串联的方式连接，接入信号发生器的输出端，然后将电路的输出端连接到示波器上。

确保电路接线正确，电容C和电阻R的数值符合实验要求。

2.打开信号发生器和示波器，将信号发生器的频率调节到适当的范围内，幅值调节到合适的范围内。

3.输入一个脉冲信号或方波信号，观察示波器上输出信号的波形。

记录下输出信号的上升时间、下降时间和衰减时间等数据。

4.根据记录的数据，分析RC电路的时间特性。

可以计算RC电路的时间常数，即RC的乘积，进一步了解电路的响应速度和衰减情况。

总结：通过频率响应测试和时间响应测试，我们可以全面了解RC一阶电路的响应特性。

rc一阶电路的动态过程研究实验报告
实验原理：RC一阶电路由电阻R和电容C组成，当电路受到外部信号刺激时，电容器内的电荷会发生变化，电压也会随之变化。

在电路刚开始受到刺激时，电容器内的电压会迅速上升，但随着时间的推移，电容器内的电压将会越来越接近于稳定值。

这种电路的动态过程可以用RC电路的响应特性来描述。

实验步骤：
1. 将电阻R和电容C按照电路图连接，连接方法为并联式连接。

2. 将信号发生器输出方波信号，并调节幅度和频率。

3. 将示波器的探头接入电路中，调节示波器的时间基准和输入放大倍数。

4. 记录电路的动态响应过程，包括电压的上升和下降过程，以及电压稳定后的波形。

5. 改变电阻和电容的数值，重复实验步骤4，比较不同参数对电路响应的影响。

实验结果：实验结果表明，RC一阶电路的动态响应过程与电阻和电容的数值有关。

当电容值较小时，电路响应较快，电容值较大时，电路响应较慢。

当电阻值较小时，电路的稳态响应较小，电阻值较大时，电路的稳态响应较大。

此外，频率和幅度的变化也会影响电路的响应特性。

在实验中，我们观察到电路响应的波形是指数衰减的，这是由RC电路的特性所决定的。

结论：通过实验研究，我们深入了解了RC一阶电路的动态响应
过程特性及其参数对电路响应的影响。

这对于工程应用和电路设计具有重要意义。

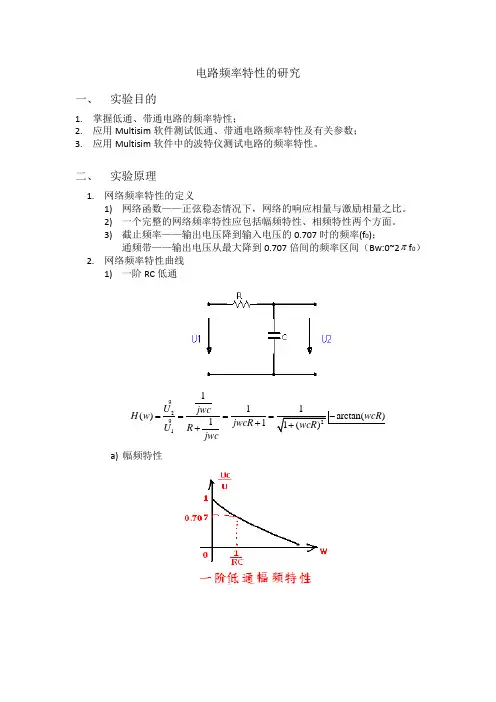

电路频率特性的研究一、 实验目的1. 掌握低通、带通电路的频率特性；2. 应用Multisim 软件测试低通、带通电路频率特性及有关参数；3. 应用Multisim 软件中的波特仪测试电路的频率特性。

二、 实验原理1. 网络频率特性的定义1) 网络函数——正弦稳态情况下，网络的响应相量与激励相量之比。

2) 一个完整的网络频率特性应包括幅频特性、相频特性两个方面。

3) 截止频率——输出电压降到输入电压的0.707时的频率(f 0)；通频带——输出电压从最大降到0.707倍间的频率区间（Bw:0~2πf 0）2. 网络频率特性曲线1) 一阶RC 低通2111()11U jwcH w jwcR U R jwc====++a) 幅频特性2121221()0,;,0;1,0.707U H w U w U U w U w U U CR ===→∞→===||=则有由图像看出，频率越低，信号越容易通过——低通。

b) 相频特性()a r c t a n ()10,0;,45;,90w w c Rw w w CRϕϕϕϕ=-====-→∞=-。

c) 截止频率：012f RCπ= 2) 二阶RLC 带通a)谐振频率0f =（0w =，此时有电路如下图特性：b)品质因数001w L Q R w RC ===（L 、C 一定时，改变R 值就能影响电路的选频特性，R 越小，Q 越大，选频特性越好）；c) 幅频特性和相频特性00000,,U w f I I R w f U IU I η======另则有故=，如下图d) 由上图得，通频带"'0022()w f Bw f f Q Qππ=-== 3) 二阶RLC 低通a)谐振频率0f =b) 幅频特性和相频特性0201()(,)1(1)|()|c U w L jQ w jwCH w Q U jQ R w R jwL jwC H w ηηη∙-=====+-++==则有122|()|(|()|)0,00;2m c H w d H w w w w d w f U ηηπ=======令解得即对应的U 极大值为如下图所示：c)m f =3. 测量方法对特征频率点极其上下百倍频程范围内选取频率点进行测量，包括对()H w 及ϕ的测量，并根据测得的数据作出幅频特性曲线及相频特性曲线。

RC一阶电路的响应测试实验报告
实验目的：
1.掌握RC一阶电路的基本原理；
2.理解RC一阶电路的响应特性。

实验器材：
1.功能发生器；
2.电阻箱；
3.电容；
4.资料线；
5.示波器。

实验原理：
RC一阶电路是由电阻和电容组成的基本电路。

该电路的响应特性与输入信号频率有关。

当输入信号频率较低时，电容接近于开路，所以输入信号几乎全部通过电阻。

当输入信号频率较高时，电容接近于短路，所以输入信号几乎没有通过电阻。

所以，RC电路对不同频率的输入信号具有不同的响应特性。

实验步骤：
1.将RC电路连接好，如图所示。

2.将功能发生器的信号输入端和示波器的输入端分别接到RC电路的输入端和输出端。

3.打开功能发生器和示波器，设置功能发生器的输出信号为正弦波，
并确定频率为50Hz。

4.调节功能发生器的幅度和偏置，使得示波器上显示的波形适当且稳定。

5.记录下示波器上显示的波形图，并将其保存。

实验结果分析：
根据实验步骤中设置的频率为50Hz，我们可以观察到示波器上显示
的波形图。

根据波形图的形状和振幅大小，我们可以判断RC电路对50Hz
频率的输入信号的响应特性。

实验结论：
通过实验，我们可以得到RC电路对50Hz频率的输入信号的响应特性。

进一步实验可以得到RC电路对不同频率的输入信号的响应特性，并绘制
成频率-响应图。

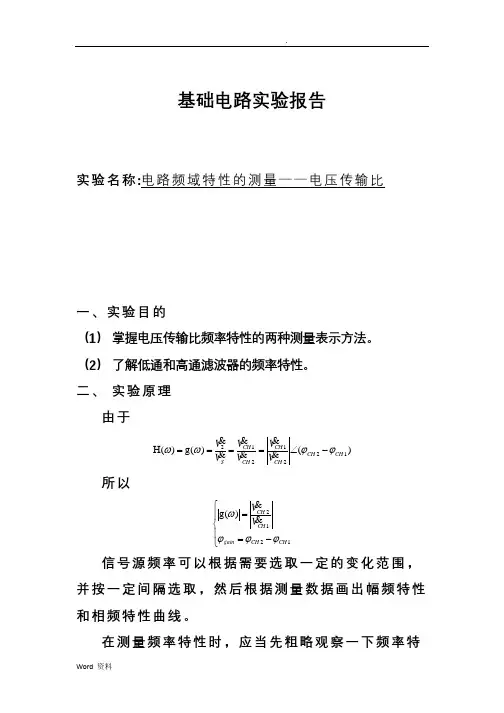

基础电路实验报告实验名称:电路频域特性的测量——电压传输比一、实验目的（1） 掌握电压传输比频率特性的两种测量表示方法。

（2） 了解低通和高通滤波器的频率特性。

二、 实验原理 由于)()(g )(H 1221212CH CH CH CH CH CH S V V V V V V ϕϕωω-∠====&&&&&& 所以⎪⎩⎪⎨⎧-==1212)(g CH CH gainCH CH V V ϕϕϕω&& 信号源频率可以根据需要选取一定的变化范围，并按一定间隔选取，然后根据测量数据画出幅频特性和相频特性曲线。

在测量频率特性时，应当先粗略观察一下频率特性的变化规律，在特性弯曲较大的区域应适当增加测量频率点，然后设计好记录表格再进行逐点测量。

转移函数是电路的固有特性，对于某一信号频率，转移函数不会随输人激励幅度的变化而变化。

由于信号源内阻的影响，被测电路输入阻抗随频率变化将导致通道1的幅度也会随频率变化，所以，在测量过程中需要监测通道1的测量数据。

一般可以在测量每个频率点时，调整信号源幅度，使每个频率点输入到电路激励的幅度恒定，便于比较和计算。

当测量转移电压比时，可以将输入电压幅度调整为1V 或者0dB，此时测量的输出电压幅度值就是该转移电压比，可以减少后期的数据处理。

三、实验方案（1）测量一阶RC低通电路的频率特性一阶RC低通电路如图所示，图中R=5.1kΩ，C=0.047μF。

电路的输入端输入一个电平为0dBV的正弦信号，频率可选范围为50HZ~20kHZ。

按照实验图连接好电路图后，首先改变信号源的频率（从低到高），用毫伏表或示波器观测输出端电压的变化，粗略地看下电路是否具有低通特性，测量并记录-3dB截止频率。

然后逐点测量该低通电路的频率特性。

其幅频特性用“dB”表示，相频特性用“度”表示，所有原始测量数据均记录在自行设计的表格中。

（2）测量一阶RC高通电路的频率特性一阶RC低通电路如图所示，图中R=5.1kΩ，C=0.047μF。

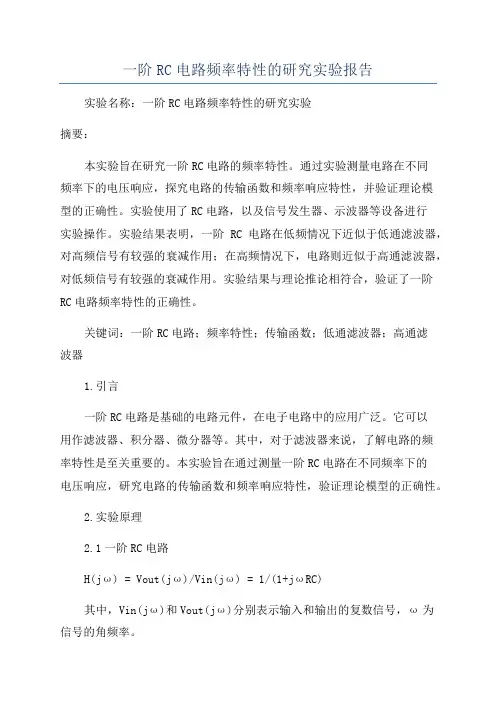

一阶RC电路频率特性的研究实验报告实验名称：一阶RC电路频率特性的研究实验摘要：本实验旨在研究一阶RC电路的频率特性。

通过实验测量电路在不同频率下的电压响应，探究电路的传输函数和频率响应特性，并验证理论模型的正确性。

实验使用了RC电路，以及信号发生器、示波器等设备进行实验操作。

实验结果表明，一阶RC电路在低频情况下近似于低通滤波器，对高频信号有较强的衰减作用；在高频情况下，电路则近似于高通滤波器，对低频信号有较强的衰减作用。

实验结果与理论推论相符合，验证了一阶RC电路频率特性的正确性。

关键词：一阶RC电路；频率特性；传输函数；低通滤波器；高通滤波器1.引言一阶RC电路是基础的电路元件，在电子电路中的应用广泛。

它可以用作滤波器、积分器、微分器等。

其中，对于滤波器来说，了解电路的频率特性是至关重要的。

本实验旨在通过测量一阶RC电路在不同频率下的电压响应，研究电路的传输函数和频率响应特性，验证理论模型的正确性。

2.实验原理2.1一阶RC电路H(jω) = Vout(jω)/Vin(jω) = 1/(1+jωRC)其中，Vin(jω)和Vout(jω)分别表示输入和输出的复数信号，ω为信号的角频率。

2.2频率响应特性由传输函数可以得到一阶RC电路的频率响应特性。

当频率趋近于0时，传输函数趋近于1，说明低频信号通过电路时几乎不会受到衰减；而当频率趋近于无穷大时，传输函数趋近于0，说明高频信号通过电路时会受到较大程度的衰减。

3.实验步骤3.1搭建电路3.2测量电压响应调节信号发生器的频率，在频率范围内逐步增大，同时记录输出电压的幅值和相位。

4.实验结果与分析4.1在低频情况下，电路近似于低通滤波器。

随着频率的增加，电路的传输函数逐渐接近1，说明低频信号通过电路时几乎不受衰减。

4.2在高频情况下，电路近似于高通滤波器。

随着频率的增加，电路的传输函数逐渐趋近于0，说明高频信号通过电路时会受到较大的衰减。

5.结论本实验研究了一阶RC电路的频率特性。
