金刚砂地面裂缝处理方法

金刚砂地坪空鼓开裂处理方法在我们的生活中，金刚砂地坪就像是个默默无闻的英雄，耐磨、耐压，还能给人一种光滑的感觉。

不过，这位英雄有时也会遇到麻烦，像是空鼓和开裂这两位小调皮，真是让人头疼！别着急，今天咱们就来聊聊怎么处理这些烦心事。

1. 空鼓的识别与处理1.1 空鼓是什么？首先，咱们得搞清楚什么是空鼓。

简单来说，空鼓就是地坪下面的水泥和金刚砂没有粘合好，形成了一个“空心”区域。

你走在上面，踩起来有种“咯吱咯吱”的声音，简直像在走木板路。

听起来就不爽吧？这种情况不仅影响美观，还可能影响地坪的使用寿命。

1.2 如何处理空鼓？处理空鼓，首先得找到“罪魁祸首”。

用个小工具敲敲地面，听听声音，空鼓的地方通常声音会比较清脆。

找到后，可以用钻孔机打几个小孔，真是个“千里之行，始于足下”的好办法！接着，往孔里灌注一些专业的填补材料，让空鼓的小家伙乖乖回到正轨。

填完后，记得用水泥砂浆把孔封住，别让它再露面！2. 开裂的识别与处理2.1 开裂的成因再说说开裂，听起来就像是地坪在“哭泣”，对吧？开裂的原因有很多，比如水泥干缩、温度变化、地面沉降等等。

尤其是天气变化的时候，地面就像人一样，情绪波动很大，容易出问题。

2.2 如何处理开裂？处理开裂的办法有很多，首先，你要确认裂缝的深度和宽度。

小裂缝可以用专用的修补剂涂抹，像给地坪“贴膏药”。

而对于比较大的裂缝，可能需要打磨、清理，然后再用水泥砂浆修复。

这个过程就像给地坪做“美容”，修复好之后，它就能焕然一新，再次展现出光辉的面貌！3. 预防措施3.1 定期检查空鼓和开裂虽然让人烦恼，但其实只要定期检查，就能把这些问题扼杀在摇篮里。

每隔一段时间，咱们就来检查一下地坪，看看有没有松动的地方，及时处理，避免日后“麻烦不断”。

3.2 选择优质材料另外，选对材料也非常重要。

金刚砂地坪的施工材料质量直接关系到日后的使用效果。

别图一时便宜，买了劣质材料，后面可就得花更多的时间和精力来修复了。

金刚砂地面裂缝处理方法
金刚砂地面裂缝处理方法
嵌缝封堵法
1、开缝处理：用切割机将原裂缝进行切割成V形状5-15MM宽深度为15-20MM切割完成后用钢丝刷、角磨机等工具，清除裂缝内的混凝土碎屑、灰尘、浮渣及松散层等污物；然后用水冲洗干净。

2、裂缝修补：将膨胀水泥+粉末状金刚砂材料，按说明配比混合均匀，混合时可用手掌直接揉搓和用铲刀搅拌，当二种材料都充份混合时。

然后用铲刀直接将裂缝胶塞入缝中粘接并用刮板和铲刀进行压实，然后上边适当洒金刚砂材料进行人工磨光20分钟开始逐渐变硬，并及时进行养护。

保护方法：将修补好的金刚砂地面进行围栏，预防在初凝前上人踩踏造成二次破坏，达到一定强度后采用磨光机磨平抛光。

浅谈金刚砂耐磨地坪的裂缝治理近年来，金刚砂耐磨地坪的裂缝治理问题得到了业内的广泛关注，研究其相关课题有着重要意义。

本文首先对相关内容做了概述，分析了金刚砂耐磨地坪的施工准备工作，并结合相关实践经验，分别从多个角度与方面提出了金刚砂耐磨地坪裂缝的防治措施，阐述了个人对此的几点看法与认识，望有助于相关工作的实践。

标签：金刚砂耐磨地坪；裂缝；治理1、前言作为金刚砂耐磨地坪实践中的一项重要方面，对其裂缝治理问题占据着极为关键的地位。

该项课题的研究，将会更好地提升对金刚砂耐磨地坪裂缝治理问题的分析与掌控力度，从而通过合理化的措施与途径，进一步优化该项工作的最终整体效果。

2、概述金钢砂耐磨地面材料是由一定颗粒级配的矿物合金骨料、特种水泥、其它掺合料和外加剂组成。

该耐磨地面具有极高的耐磨性、永久抗蚀性，能增强混凝土地面的耐磨性，耐冲击性度。

极大提高了混凝土的密度，使其减少起尘，增加了地面的防油性.形成了一个高密度，易清洁，抗渗透的地面。

与混凝土地面一起施工，施工工期短。

耐久性好，减少了因周期性涂装或将表面增厚所带来的费用。

它比非金属的硬化地面的起尘少，表观有如星夜般闪闪，耐冲击更好，而且对防静电有一定效果。

摒弃了传统的混凝土基层与面层分开施工的做法，从而消除了因基层与面层结合不良而导致裂缝和空鼓的质量通病，简化了工序，缩短了施工周期，节约人工费用，在工厂、车库、跑道、码头等工程中得到越来越广泛的应用。

3、金刚砂耐磨地坪的施工准备3.1 场地平整场地平整时，应注意场地土的土质，不同的土质采用不同处理方法。

因本工程场地起伏高差较大，故场地平整时采取了局部回填。

回填时采用分层回填。

3.2 垫层处理因本工程地面荷载要求较小，结合当地建筑材料，垫层采用C25混凝土垫层，确保压实系数≥0.95，地基承载力fak≥100KPa。

3.3 测量放线及设缝因地坪面积较大，造成水平控制困难，普通水准仪引起测量误差较大，故选用激光经纬仪进行测量放线。

金刚砂地坪裂缝处理方案金刚砂地坪是一种常见的耐磨地坪材料，具有优良的耐磨性和抗压性能。

然而，由于各种原因，金刚砂地坪仍然可能出现裂缝。

裂缝的存在不仅影响地坪的美观度，还有可能导致继续扩大并影响地坪的使用寿命。

因此，正确的处理裂缝是确保金刚砂地坪使用寿命的关键。

以下是一些常见的金刚砂地坪裂缝处理方案。

1.清理裂缝：首先，需要将裂缝周围的杂物、尘土等清理干净。

可以使用刷子和吸尘器清理，确保裂缝表面干净无尘。

2.切割和加强：对于较宽的裂缝，可以考虑使用手动或机械切割工具将裂缝加宽，并填充适当大小的胶带或填料。

这样能够增加裂缝的抗拉强度，防止继续扩大。

3.填缝：使用适合金刚砂地坪的填缝材料进行填缝。

常用的填缝材料包括环氧树脂、聚氨酯、聚硫、乙烯基等。

根据裂缝的大小和深度选择合适的填缝材料，并按照说明进行施工。

4.抛光：完成填缝后，可以使用抛光机对金刚砂地坪进行抛光处理，使填缝部位与周围地面保持一致的光滑度和亮度。

5.封面涂层：在裂缝处理完成后，可以考虑施加一层封面涂层来加强地坪的整体性能。

封面涂层可以保护地坪免受日常磨损和化学腐蚀的影响。

6.日常维护：为了保持金刚砂地坪的良好状态，需要进行日常的维护工作。

包括定期清洁、避免重物碰撞、注意防水防潮等。

及时处理任何新出现的裂缝，以防止进一步损坏。

除了上述的处理方案，还应注意以下几点：1.在施工过程中，应严格按照设计方案和操作规范进行操作，确保地坪的质量。

2.在选择填缝材料时，应考虑其与金刚砂地坪的黏附性和相容性。

避免填缝材料与地坪产生不良反应。

3.在填缝过程中，应注意填缝材料的充填度和固化时间。

及时清理多余的填缝材料，避免对使用产生不良影响。

4.对于较大且严重的裂缝，建议寻求专业的技术支持和建议，以确保正确处理并防止进一步损害。

总之，金刚砂地坪裂缝的处理需要综合考虑材料、工艺和施工等多个方面的因素。

通过正确的处理和定期维护，可以保持金刚砂地坪的良好状态，延长使用寿命。

金刚砂耐磨地坪开裂原因_金刚砂耐磨地坪施工方法金刚砂耐磨地坪开裂原因大多是由于施工方法不对或者使用不当造成的，【奥贝莱】从事金刚砂耐磨地坪施工已将将近20年了，拥有丰富的耐磨地坪施工经验和好的施工方法，可以很好的避免金刚砂耐磨地坪开裂等情况，成为众多新老客户的信赖企业。

金刚砂耐磨地坪材料具有施工简单，维护方便，不受外界环境条件的限制。

具有耐磨、无菌、光洁度好、不起砂、耐撞击、水密性好等特点，适用于室内外或潮湿环境使用。

【金刚砂耐磨地坪施工方法】1、使用带圆盘的机械镘均匀地将混凝土表面的浮浆破坏掉，并用长尺杆把混凝土刮平；2、将规定用量2/3的材料均匀播散于混凝土表面待材料吸收一定的水分，表面变暗，使用木抹或电镘抹平；（本步施工约需材料3kg/㎡）3、沿与D一次的垂直的方向播撒所余1/3的材料，待吸收下面水份后用钢抹刀或带盘的电镘抹平；（本步施工约需材料2kg/㎡）4、当混凝土足够坚硬不至被破坏时，用刀口轻度倾斜的电镘抹平、收光，机械镘的动转速度和角度根据混凝土地台的硬化情况而作来调整；5、在硬化剂地面完成收光作业后为防止其表面水份的集聚蒸发，在12小时内视其地面及当时空气湿度，对硬化表面层进行水养护或专用养护剂养护。

【金刚砂耐磨地坪开裂原因】金刚砂产生裂纹主要有2大原因：1.施工时，混凝土初凝时间没掌握好，导致混凝土含水量太低的情况下撒金刚砂施工，完成后就会产生裂纹。

2.施工完成后没在规定时间内对地面进行养护剂施工，或水保养。

产生裂纹后比较有效果的补救方法是再做一次混凝土密封固化剂处理，具体施工也很简单，水打磨-做固化剂-抛光【金刚砂耐磨地坪材料适用范围】1、金刚砂耐磨地坪适用于工业厂房中需要更高要求的耐磨损性和耐冲击性的地面；2、金刚砂耐磨地坪适用于工业厂房中需要承受更沉重及频繁的交通区域；3、金刚砂耐磨地坪适用于公共设施和商业用地、停车场、仓库、公园、汽车服务中心、站台、冷库、水处理设施及耐磨交通地坪；4、金刚砂耐磨地坪适用于需要统一色彩、提高工作环境和美观的地坪。

金刚砂地坪出现裂缝的原因及解决方案金刚砂耐磨地坪以其优势完美替代了水磨石地坪，但是在使用中难免出现裂缝，那么裂缝修补也是一大学问。

.混凝土裂缝一般可分为伸缩缝、施工缝、温度应力裂缝。

1.伸缩缝：根据结构布置、地质条件及施工布置，施工强度等在结构物中设置的横向缝，为满足结构变形的要求，应采用弹性材质，外面铺设金属板材进行保护。

2.施工缝：3.温度应力裂缝：在混凝土中出现最多的裂缝就是温度应力裂缝，施工过程中由于基础温差和混凝土内外温差过大或由于其它原因产生的应力释放等是混凝土温度应力裂缝产生的主要原因。

根据温度应力裂缝表现形式上的不同，温度应力裂缝又可分为表面裂缝、深层裂缝、贯通裂缝三种。

在一定条件下，表面裂缝会发展成深层裂缝，深层裂缝也会发展成贯穿裂缝，因此若不及时对裂缝进行修复，将会直接影响到环氧地坪的装饰效果。

金刚砂耐磨地坪混凝土裂缝出现的原因：水量的变化载荷及支承条件引起的变形接缝处理及温度所有这些原因主要源于混凝土内部的位移；若不做处理，表面裂缝将会进一步增加。

虽然这种裂缝很少会影响到混凝土内部的结构整体性，但它影响外观。

而且，可能还会导致其它问题和麻烦的发生（主要取决于裂缝的长短、宽窄、位移及变细裂缝（网状、龟裂状）细裂缝发生在表面，呈规则或不规则的网络状。

裂缝的深度一般不超过3mm，常见于硬结的，金属镘抹表面或潮湿的表面。

典型的裂缝呈六边型，通常在早期形成。

虽然细裂缝不影响混凝土的结构整体性，不影响其耐久性和耐磨性，但它十分显眼，影响美观。

4.塑性收缩开裂这类裂缝出现在对新浇筑的混凝土表面作抹面处理时，或抹面处理后不久。

这种裂缝的间距一般大至1m，平行排列（或呈鸡爪状），深12mm，很少扩展至周边。

与龟裂类似，塑性收缩裂纹很少会影响混凝土的强度，但影响美观。

多数情况下，这种形式的开裂是由于表面水分的蒸发超过了表面水分的析出，当表面收缩时，内部的混凝土体积仍保持不变。

混凝土温度应力深层裂缝和贯通裂缝同属结构破坏裂缝，表层修补基本作用不大。

金刚砂地坪产生裂纹主要有以下原因：
1.施工时，混凝土初凝时间没掌握好.导致混凝土含水量太低的情况下撒金刚砂施工，完成后就会产生裂纹。

2.施工完成后没在规定时间内对地面进行养护剂施工，或水保养。

3.收缩缝切割的有点晚吧，造成热胀冷缩出现很多裂纹。

一般情况下金刚砂地面施工完成后一天两天左右就要进行伸缩缝切割,如果太晚,地面硬度逐步上来,再进行切割,地面就会容易爆,即有裂纹出
产生裂纹后比较有效果的补救方法：
主要是再做一次混凝土密封固化剂处理方法有以下几种。

1、用cf-2000高效复合防水剂修复裂缝后，再用金刚砂耐磨地坪去
漆恢复表面
2、直接使用相同颜色的金刚砂耐磨材料修补，用水性修补剂（按
比例兑水）搅拌耐磨材料现具体施工也很简单，水打磨-做固化剂-抛光
注：CF-2000 是复合防水剂。

金刚砂地面修复方案一、空皮地面的处理方法1.原因：混凝土轻质材料浮在面上，在摊铺过程滞留地坪表面造成。

2.处理：用绿色超薄混凝土摊铺一公分，表面撒金刚砂。

3.施工方式：A、基层铣刨处理：铣刨清理干净后，用界面剂涂刷基层两遍，界面剂施工1-3小时后，开始混料搅拌施工。

B、石子3-5MM10公斤C、砂（中砂）8公斤D、水泥，普硅水泥PO42.5 3-4公斤E、掺合料：1公斤F、水：用水量在10-12%用以上材料按顺序加入搅拌器中搅拌3-5分钟，将搅拌好的材料倒出，均匀摊铺，并用专用齿耙控制施工厚度，并用消泡滚筒排除内部空气，并使表面平整。

平整后，撒布金刚砂骨料，再次平整。

初凝后并在其表面喷洒专用养护剂，常温2-3天后即可开面，研磨固化。

二、空鼓地面的处理方法（高压注浆法）1.材料性能：采用环氧灌缝胶是一种双组份、低粘度、可注入混凝土裂缝及空腔的高强度环氧树脂，经固化后所形成的高强度材料，产品参考美国ASTM C881–78 中的1 型1 级B + C 标准的和英国BS 6319 标准，性能指标均大于参考指标。

2.用途和优点作为结构粘合剂来修复破裂和受损的混凝土。

它作为结构性环氧树脂修补，并且能持久粘合混凝土和钢铁，已有很长的使用历史。

它用于密封如圆柱、横梁、地基、甲板和挡水建筑等结构组件中的空腔和裂缝。

它不仅形成了一道能有效防止水渗透的有力屏障，并且能强力粘合混凝土各部分，使其恢复原有的混凝土结构强度。

优点包括：◆ 属防水型结构。

◆ 具有深层性渗透。

◆ 具有优质的粘合质量。

◆ 干湿条件下皆适用。

◆ 机械强度及粘接强度高。

◆ 固化时无收缩。

◆ 防止钢筋受腐蚀3.注浆孔的施工A.与裂缝最低处左或右2-8CM处呈45°钻孔至结构体厚度一半左右的深度顺序由低往高处钻孔孔距为15-25CM都可以钻孔完成后埋设止水针头由于一般结构体裂缝属于不规则状这时钻孔时需要注意与裂缝面交叉这样效果会更好。

B. 止水针头放置好后用注浆液灌注直至浆液渗出结构体表面。

地库金刚砂地面开裂修补方案一、修补前准备工作清理现场：确保修补区域无杂物、无积水、无灰尘，保持干燥整洁。

工具准备：准备好修补所需的工具，如搅拌器、刮板、抹子、压实机等。

材料准备：购买或准备充足的金刚砂修补材料，确保颜色与原地面的颜色一致。

制定修补方案：根据开裂情况制定相应的修补方案，确定修补面积、修补深度、修补时间等。

二、修补流程定位裂缝：使用专业的测量工具，如激光测距仪、钢卷尺等，对裂缝进行定位，并做好标记。

开槽：使用切割机在裂缝处进行开槽处理，深度要达到金刚砂层的厚度，确保将裂缝完全打开。

清理槽口：用刷子清理槽口的碎屑和灰尘，确保修补材料与槽口的粘结面干净整洁。

搅拌修补材料：按照说明书要求，将金刚砂修补材料和水进行搅拌，搅拌均匀后使用。

填充修补材料：将搅拌好的修补材料填充到槽口内，用刮板或抹子将修补材料刮平，确保表面光滑。

压实：用压实机将修补材料压实，确保修补材料与槽口四周紧密结合，无空隙。

养护：在修补材料初凝后进行浇水养护，养护时间不少于7天。

验收：在养护结束后，对修补区域进行验收，检查修补效果是否达到预期要求。

三、注意事项在开槽和处理裂缝时，要注意不要破坏周围的原地面的结构层。

在搅拌和填充修补材料时，要确保修补材料的颜色和原地面的颜色一致。

在压实修补材料时，要注意压实均匀，避免出现空鼓现象。

在养护期间，要保持修补区域的干燥和整洁，避免受到外界因素的干扰。

在验收时，要检查修补区域的外观是否平整、光滑、颜色一致，同时也要检查修补区域是否与周围的原地面结合牢固。

四、预防措施在日常使用过程中，要注意避免在地面上放置重物或进行冲击性较大的活动，以免导致地面开裂。

在设计和施工过程中，要合理设置伸缩缝和沉降缝，以减少地面因温度变化和基础不均匀沉降引起的开裂。

在选择地面材料时，要选择性能稳定、质量可靠的材料，以确保地面的使用寿命和耐久性。

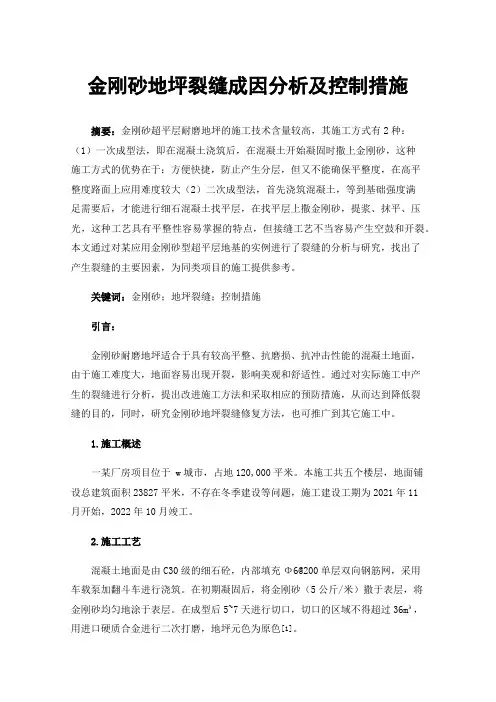

金刚砂地坪裂缝成因分析及控制措施摘要：金刚砂超平层耐磨地坪的施工技术含量较高，其施工方式有2种：（1）一次成型法，即在混凝土浇筑后，在混凝土开始凝固时撒上金刚砂，这种施工方式的优势在于：方便快捷，防止产生分层，但又不能确保平整度，在高平整度路面上应用难度较大（2）二次成型法，首先浇筑混凝土，等到基础强度满足需要后，才能进行细石混凝土找平层，在找平层上撒金刚砂，提浆、抹平、压光，这种工艺具有平整性容易掌握的特点，但接缝工艺不当容易产生空鼓和开裂。

本文通过对某应用金刚砂型超平层地基的实例进行了裂缝的分析与研究，找出了产生裂缝的主要因素，为同类项目的施工提供参考。

关键词：金刚砂；地坪裂缝；控制措施引言：金刚砂耐磨地坪适合于具有较高平整、抗磨损、抗冲击性能的混凝土地面，由于施工难度大，地面容易出现开裂，影响美观和舒适性。

通过对实际施工中产生的裂缝进行分析，提出改进施工方法和采取相应的预防措施，从而达到降低裂缝的目的，同时，研究金刚砂地坪裂缝修复方法，也可推广到其它施工中。

1.施工概述一某厂房项目位于 w城市，占地120,000平米。

本施工共五个楼层，地面铺设总建筑面积23827平米，不存在冬季建设等问题，施工建设工期为2021年11月开始，2022年10月竣工。

2.施工工艺混凝土地面是由C30级的细石砼，内部填充Φ6@200单层双向钢筋网，采用车载泵加翻斗车进行浇筑。

在初期凝固后，将金刚砂（5公斤/米）撒于表层，将金刚砂均匀地涂于表层。

在成型后5~7天进行切口，切口的区域不得超过36m³，用进口硬质合金进行二次打磨，地坪元色为原色[1]。

3.现场实验分析3.1第一块试验地地坪施工占地1000平方米，在浇筑之前进行地面灌水和扫浆，在混凝土初凝后，撒上金刚砂，并在5天后进行切割，切缝面积不超过36 m²。

现场观察，在混凝土终凝后48小时内，与切缝边缘垂直开裂现象发生，隔断板14天后发生弯曲，柱侧混凝土挤压独立柱，墙体油漆脱落。

金刚砂地面空鼓开裂处理方法一、金刚砂地面空鼓开裂的原因金刚砂地面空鼓开裂的原因主要有以下几种：1.施工不规范，地面基础处理不当，导致地面不平整。

2.材料质量不过关，金刚砂混凝土配合比不合理，强度低。

3.环境温度过高或过低，影响了混凝土的强度发展。

4.使用时间长了，经常承受重压或冲击等外力作用。

二、金刚砂地面空鼓开裂处理方法1.检查和评估首先需要对金刚砂地面进行全面检查和评估。

检查应包括确定空鼓和开裂的位置、大小和数量等信息。

评估应包括确定问题的严重性、原因以及可能导致未来损坏的其他因素。

2.清洁表面在进行任何修复之前，必须彻底清洁表面。

使用高压水枪或其他适当的工具将表面上的污垢、油脂、灰尘等清除干净。

这是确保修补材料能够粘附到表面并且能够有效工作所必需的。

3.填补空鼓和裂缝填补空鼓和裂缝是修复金刚砂地面的最常见方法。

这可以通过使用特殊的修复材料来完成，例如聚合物修复材料或环氧树脂。

在选择修复材料时，应考虑其强度、耐久性和与现有地面的兼容性等因素。

4.重新涂覆在进行任何填补之后，可以考虑重新涂覆整个地面。

这可以通过使用透明或有颜色的防水涂层来完成。

这些涂层能够提高地面的耐久性，并且能够防止未来的空鼓和开裂。

5.加强基础如果问题比较严重，可能需要加强金刚砂地面的基础。

这可以通过添加更多混凝土或其他支撑材料来完成。

此外，还可以考虑加固支撑结构或改变地面设计等方法。

6.定期维护为了预防金刚砂地面出现空鼓和开裂问题，应定期进行维护工作。

这包括清洁表面、检查问题并及时进行修补等措施。

三、注意事项1.在进行任何修复之前，应仔细评估问题的严重性和原因，并确保选择适当的修复材料。

2.在进行任何填补之前，必须彻底清洁表面。

3.重新涂覆整个地面可以提高其耐久性并防止未来的空鼓和开裂。

4.如果问题比较严重，可能需要加强金刚砂地面的基础。

5.定期维护可以预防金刚砂地面出现空鼓和开裂问题。

四、结论金刚砂地面空鼓开裂是一个常见的问题，但它可以通过一系列方法来修复和预防。

金刚砂地坪裂缝防治措施
金刚砂地坪裂缝是指金刚砂地坪出现裂纹现象，主要原因是材料本身性能差或施工质量不高导致。

为了防止金刚砂地坪出现裂缝，可以采取以下措施：1. 选择高质量的金刚砂地坪材料：选择具有较高强度和抗裂性能的金刚砂地坪材料，能够有效地减少地坪裂缝的产生。

2. 做好基层处理：在地坪施工前，要进行基层处理，包括清理、修补和加固等工作，确保基层平整、牢固，以减少地坪裂缝。

3. 控制施工温度：在施工过程中要注意控制温度，避免施工环境过热或过冷，以免引起地坪材料的变形和开裂。

4. 合理控制混凝土大小：在金刚砂地坪施工过程中，要合理控制混凝土的大小，避免过大或过小，以免引起地坪裂缝。

5. 加强施工监督：在施工过程中，要加强施工监督，确保施工符合规范要求，杜绝施工质量问题，从而减少地坪裂缝的发生。

6. 做好养护工作：地坪施工结束后，要及时进行养护工作，包括保持地坪干燥、清洁，避免外力冲击等，以延长地坪使用寿命。

综上所述，要防治金刚砂地坪裂缝，必须选择高质量材料、做好基层处理、控制施工温度、合理控制混凝土大小、加强施工监督和做好养护工作等。

这些措施能够有效地减少地坪裂缝的产生，提高地坪的使用寿命。

铺设金刚砂耐磨地坪时裂缝及平整度控制全套金刚砂耐磨地坪（也称为硬化地坪、耐磨地坪），由精选的矿物骨料、水泥、特殊添加剂及颜色组成，把耐磨骨料撒播并打磨施工到新鲜潮湿的混凝土基面，即形成一个密实整体、超强硬化、抗压、抗冲击、耐磨损且具有高精密度性和着色的高性能的彩色耐磨面层。

与混凝土地面一起施工，缩短工期，无需施工砂浆找平层。

第一要素：防止金刚砂耐磨地坪产生收缩裂缝等弊病L撒布耐磨材料前要注意控制好混凝土表面的干燥度，如果混凝土表面存有积水，那么需要清理干净积水后再进行撒布材料，否则在积水部位很容易就会出现干缩裂缝等弊端。

2、要及时进行伸缩缝切割，在混凝土浇筑2天后，进行切割，否则，再晚一些时候，将不起作用。

第二要素：控制金刚砂耐磨坪表面平整度①金刚砂耐磨地坪施工的平整度主要靠水泥混凝土基层的平整度来控制，撒布的耐磨材料仅是表面很薄的一层，所以控制混凝土初凝前外表的平整度是很重要的工序。

要控制混凝土基层的平整度，在进行混凝土浇筑时，可采用一前一后两次刮杠进行找平，大面积的混凝土浇筑可以采用大型激光整平机。

另外，在两条混凝土相邻的施工缝处，由于靠近施工缝模板处，在地坪进行收光时，抹光机不易打磨到，所以在施工缝处很容易引起高低差,影响地面的平整度。

因此，要在模板拆除后进行施工缝清理工作。

其方法是用切割机沿施工缝弹线切割50mm宽、50mm深左右的混凝土缝,并在二次浇注混凝土前清理完毕，以此确保二次浇筑的混凝土与已浇筑完成的混凝土接槎平直，留意弹线、切割应顺直。

②金刚砂耐磨地坪养护：金刚砂耐磨地坪也会因为养护不当从而变形、空鼓、脱皮。

一般耐磨地坪施工5〜6小时后喷洒养护剂养护，用量为0.2L∕m2z或用塑料薄膜覆盖养护。

③切伸缩缝：我们都知道所有物体都会热胀冷缩，混凝土金刚砂耐磨地坪也是一样，如果不在适当的时间切割伸缩缝，地面会变形、空鼓、脱皮，影响地坪平整度。

一般完工48小时内宜做切割线，切割线间隙宜为6〜8m（一般根据车间柱距离确定）。

金刚砂地坪出现裂缝得原因及解决方案金刚砂耐磨地坪以其优势完美替代了水磨石地坪,但就是在使用中难免出现裂缝,那么裂缝修补也就是一大学问。

、混凝土裂缝一般可分为伸缩缝、施工缝、温度应力裂缝。

1、伸缩缝:根据结构布置、地质条件及施工布置,施工强度等在结构物中设置得横向缝,为满足结构变形得要求,应采用弹性材质,外面铺设金属板材进行保护。

2、施工缝:３、温度应力裂缝:在混凝土中出现最多得裂缝就就是温度应力裂缝,施工过程中由于基础温差与混凝土内外温差过大或由于其它原因产生得应力释放等就是混凝土温度应力裂缝产生得主要原因。

根据温度应力裂缝表现形式上得不同,温度应力裂缝又可分为表面裂缝、深层裂缝、贯通裂缝三种。

在一定条件下,表面裂缝会发展成深层裂缝,深层裂缝也会发展成贯穿裂缝,因此若不及时对裂缝进行修复,将会直接影响到环氧地坪得装饰效果。

金刚砂耐磨地坪混凝土裂缝出现得原因:水量得变化载荷及支承条件引起得变形接缝处理及温度所有这些原因主要源于混凝土内部得位移;若不做处理,表面裂缝将会进一步增加。

虽然这种裂缝很少会影响到混凝土内部得结构整体性,但它影响外观。

而且,可能还会导致其它问题与麻烦得发生(主要取决于裂缝得长短、宽窄、位移及变细裂缝(网状、龟裂状)细裂缝发生在表面,呈规则或不规则得网络状。

裂缝得深度一般不超过3mm,常见于硬结得,金属镘抹表面或潮湿得表面。

典型得裂缝呈六边型,通常在早期形成。

虽然细裂缝不影响混凝土得结构整体性,不影响其耐久性与耐磨性,但它十分显眼,影响美观。

、塑性收缩开裂这类裂缝出现在对新浇筑得混凝土表面作抹面处理时,或抹面处理后不久。

这种裂缝得间距一般大至1m,平行排列(或呈鸡爪状),深12mm,很少扩展至周边。

与龟裂类似,塑性收缩裂纹很少会影响混凝土得强度,但影响美观。

多数情况下,这种形式得开裂就是由于表面水分得蒸发超过了表面水分得析出,当表面收缩时,内部得混凝土体积仍保持不变。

1混凝土温度应力深层裂缝与贯通裂缝同属结构破坏裂缝,表层修补基本作用不大。

地面开裂处理：如何修复金刚砂引言地面开裂是地表面常见的问题之一，可能由多种因素引起，如地壳运动、温度变化、地下水位变动等。

特别是在沙漠或干旱地区，地面开裂尤为突出。

由于金刚砂在修复过程中具有独特的特性，本文将探讨如何修复金刚砂地面开裂。

理解地面开裂在探讨如何修复金刚砂地面开裂之前，我们需要先了解开裂的原因和不同类型的开裂。

根据开裂的深度和形状，地面开裂可以分为浅裂缝和深裂缝。

浅裂缝通常是由于温度变化引起的表面收缩，而深裂缝可能是由于地下水位变动引起的地面下沉或土壤收缩引起的。

对于金刚砂开裂的特殊性质，我们需要采取相应的处理方法。

金刚砂地面开裂的修复方法1.清理和准备：修复金刚砂地面开裂的第一步是彻底清理开裂区域。

清除任何杂物和碎石，以确保表面平整。

使用刷子或高压水枪清洗开裂表面，以消除松散的颗粒和尘土。

2.填充和修补：一旦地面开裂表面清洁，我们可以进行填充和修补。

根据裂缝的宽度和深度，我们可以选择不同类型的填料来填充。

对于金刚砂地面开裂，适合使用透水性良好的填料，如沥青胶、聚合物修补料等。

这些填料既可以填补裂缝，又能保持金刚砂的特殊性质。

3.平整和压实：填补裂缝后，需要进行平整和压实的步骤。

使用平整工具将填料均匀刮平，并确保与周围的地面表面平齐。

然后使用压路机或人工压实工具对填补区域进行压实，以确保填料能够坚固地固定在金刚砂地面上。

4.养护和保养：修复金刚砂地面开裂后，养护和保养是至关重要的。

应定期检查修复区域，特别是在干旱的季节。

如果发现有新的开裂或损坏，应及时进行修复，以防止问题进一步恶化。

对金刚砂地面开裂的观点和理解金刚砂地面开裂处理是一个复杂的过程，需要仔细的规划和实施。

金刚砂作为一种特殊材料，具有高度的抗冲击性和耐磨损性，因此在修复过程中需要选择适合其特性的填料。

透水性良好的填料可以保持金刚砂的良好排水性，防止水分在地下积聚并引起开裂。

在养护和保养方面，对于金刚砂地面开裂的修复，定期检查和及时修复是非常重要的。

金刚砂裂缝处理方法《金刚砂裂缝处理方法》嘿，金刚砂裂缝可不能小瞧，处理起来得有点小技巧呢！我之前在一个工厂帮忙，那厂里有个金刚砂地面，有一天我就发现上面出现了裂缝，可把大家愁坏了。

这就像漂亮衣服上划了口子，得赶紧补补。

首先呢，得把裂缝清理干净。

这就像是给伤口清创一样，得仔仔细细的。

我们用小刷子把裂缝里的灰尘、杂物都扫出来，那灰尘扬起来，呛得我们直咳嗽。

就像小妖怪在捣乱，不过我们可没怕，把裂缝清理得干干净净，一点脏东西都不留。

然后就是灌缝啦。

我们用的是专门的灌缝材料，就像给裂缝注入神奇的胶水。

把材料慢慢灌进裂缝里，看着它一点点填满裂缝，那感觉就像给大地的伤口缝合。

这灌缝材料可不能随便选，得选那种粘性好、强度高的，不然就像用破布条补衣服，没两下又坏了。

我们在选择材料的时候，那真是挑花了眼，对比了好多品牌，还做了小实验，看看哪种材料能更好地和金刚砂贴合，就像选超级英雄来拯救裂缝一样。

要是裂缝比较大，还得用一些填充材料先把大的缝隙填上。

我们用了一种类似小石子的填充料，把它们小心翼翼地放进裂缝里，再用工具压实。

这就像给裂缝打个底，让灌缝材料有个好的支撑。

我还记得我们在填的时候，有个小石子不听话，总是放不进去，我们费了好大劲儿才把它搞定。

最后呢，等灌缝材料干了之后，还要打磨一下。

让处理过的地方和周围的金刚砂地面一样平。

我们拿着打磨机，就像拿着一个神奇的魔法棒，在地面上轻轻打磨，不一会儿，裂缝处理过的地方就和周围融为一体啦，就像伤疤愈合了一样，地面又恢复了往日的坚固和美观。

处理金刚砂裂缝虽然有点麻烦，但只要方法对，就能把裂缝这个小麻烦解决掉，让金刚砂继续好好发挥它的作用呢！。

金刚砂地坪出现裂缝的原因及解决方案金刚砂耐磨地坪以其优势完美替代了水磨石地坪，但是在使用中难免出现裂缝，那么裂缝修补也是一大学问.。

混凝土裂缝一般可分为伸缩缝、施工缝、温度应力裂缝。

1。

伸缩缝：根据结构布置、地质条件及施工布置，施工强度等在结构物中设置的横向缝，为满足结构变形的要求,应采用弹性材质，外面铺设金属板材进行保护。

2.施工缝：３。

温度应力裂缝：在混凝土中出现最多的裂缝就是温度应力裂缝，施工过程中由于基础温差和混凝土内外温差过大或由于其它原因产生的应力释放等是混凝土温度应力裂缝产生的主要原因。

根据温度应力裂缝表现形式上的不同，温度应力裂缝又可分为表面裂缝、深层裂缝、贯通裂缝三种。

在一定条件下，表面裂缝会发展成深层裂缝,深层裂缝也会发展成贯穿裂缝，因此若不及时对裂缝进行修复，将会直接影响到环氧地坪的装饰效果.金刚砂耐磨地坪混凝土裂缝出现的原因:水量的变化载荷及支承条件引起的变形接缝处理及温度所有这些原因主要源于混凝土内部的位移;若不做处理,表面裂缝将会进一步增加。

虽然这种裂缝很少会影响到混凝土内部的结构整体性，但它影响外观。

而且，可能还会导致其它问题和麻烦的发生（主要取决于裂缝的长短、宽窄、位移及变细裂缝(网状、龟裂状）细裂缝发生在表面，呈规则或不规则的网络状。

裂缝的深度一般不超过3mm，常见于硬结的,金属镘抹表面或潮湿的表面。

典型的裂缝呈六边型,通常在早期形成。

虽然细裂缝不影响混凝土的结构整体性,不影响其耐久性和耐磨性，但它十分显眼，影响美观。

.塑性收缩开裂这类裂缝出现在对新浇筑的混凝土表面作抹面处理时，或抹面处理后不久。

这种裂缝的间距一般大至1m，平行排列（或呈鸡爪状）,深12mm，很少扩展至周边.与龟裂类似，塑性收缩裂纹很少会影响混凝土的强度，但影响美观.多数情况下，这种形式的开裂是由于表面水分的蒸发超过了表面水分的析出，当表面收缩时，内部的混凝土体积仍保持不变.1混凝土温度应力深层裂缝和贯通裂缝同属结构破坏裂缝，表层修补基本作用不大。
