煤矿架空乘人器司机培训教材

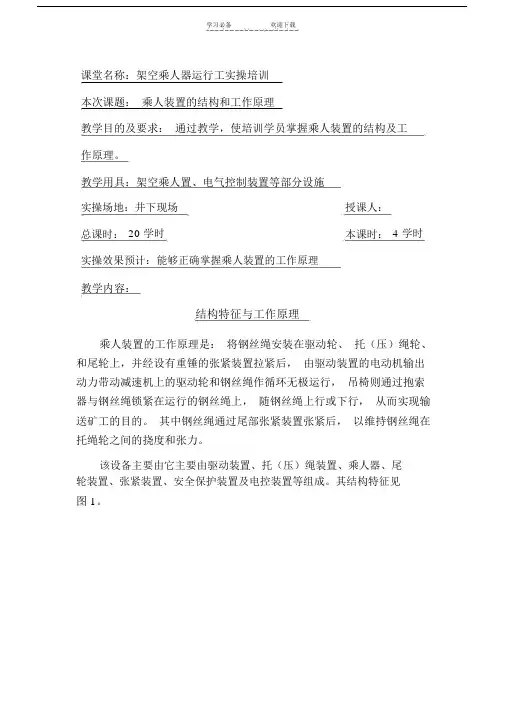

学习必备欢迎下载课堂名称：架空乘人器运行工实操培训本次课题：乘人装置的结构和工作原理教学目的及要求：通过教学，使培训学员掌握乘人装置的结构及工作原理。

教学用具：架空乘人置、电气控制装置等部分设施实操场地：井下现场授课人：总课时：20 学时本课时：4 学时实操效果预计：能够正确掌握乘人装置的工作原理教学内容：结构特征与工作原理乘人装置的工作原理是：将钢丝绳安装在驱动轮、托（压）绳轮、和尾轮上，并经设有重锤的张紧装置拉紧后，由驱动装置的电动机输出动力带动减速机上的驱动轮和钢丝绳作循环无极运行，吊椅则通过抱索器与钢丝绳锁紧在运行的钢丝绳上，随钢丝绳上行或下行，从而实现输送矿工的目的。

其中钢丝绳通过尾部张紧装置张紧后，以维持钢丝绳在托绳轮之间的挠度和张力。

该设备主要由它主要由驱动装置、托（压）绳装置、乘人器、尾轮装置、张紧装置、安全保护装置及电控装置等组成。

其结构特征见图 1。

学习必备欢迎下载图 1架空乘人置总装示意图1.驱动装置（图 2）驱动装置通常采用悬吊架空式安装，当驱动轮较大时宜采取落地式安装。

它主要由电动机2、减速器 5、制动器 3、驱动轮 7 和机架2组成。

驱动装置中的电动机、减速器、制动器均由我公司提供设计要求，并由具备相应资质的厂家外协定购，横梁由用户自购配套，其他均为我公司自制件。

图 2 驱动装置学习必备欢迎下载（ 1）电动机煤矿井下使用的电动机，应选用隔爆型电动机，并符合GB3836.1～3836.2-2000 《爆炸性环境用防爆电气设备》的规定。

根据煤安标字 [2003]13号文件规定，当电动机功率≥40KW以上时，应采用隔爆型真空电磁起动器进行电动机控制。

（ 2）减速器架空装置选用具有体积小、扭矩大、传动平稳、噪声低等特点，结构紧凑的减速器，适于井下安装。

（ 3）制动器（图 3）制动器选用电力液压块式制动器，其推动器为隔爆型并有防爆证和煤安证。

制动闸块选用在制动时不会引起爆炸和燃烧的材料制成，其材料性能符合 MT113的规定。

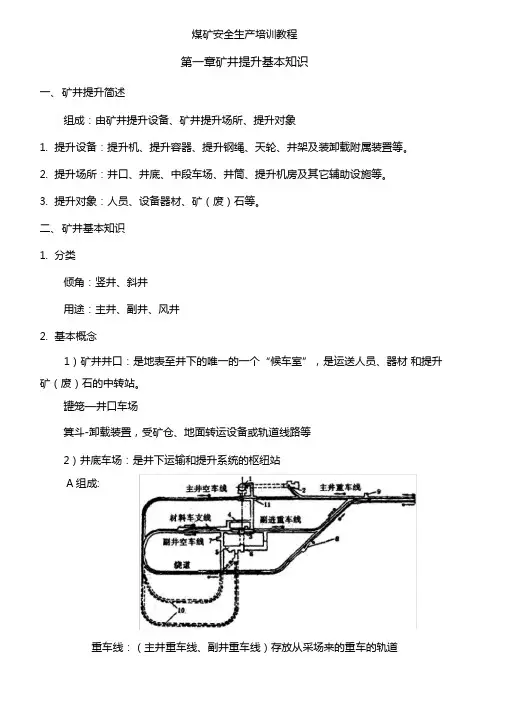

煤矿安全生产培训教程第一章矿井提升基本知识一、矿井提升简述组成：由矿井提升设备、矿井提升场所、提升对象1.提升设备：提升机、提升容器、提升钢绳、天轮、井架及装卸载附属装置等。

2.提升场所：井口、井底、中段车场、井筒、提升机房及其它辅助设施等。

3.提升对象：人员、设备器材、矿（废）石等。

二、矿井基本知识1.分类倾角：竖井、斜井用途：主井、副井、风井2.基本概念1）矿井井口：是地表至井下的唯一的一个“候车室”，是运送人员、器材和提升矿（废）石的中转站。

罐笼—井口车场箕斗-卸载装置，受矿仓、地面转运设备或轨道线路等2）井底车场：是井下运输和提升系统的枢纽站A组成:重车线：（主井重车线、副井重车线）存放从采场来的重车的轨道1 / 22煤矿安全生产培训教程空车线：存放从罐笼替换出来的空车，或经过翻车机卸载后的空车的轨道。

绕道：连接主、副井的空、重车线和主要运输管道的轨道。

辅助线路：通往各硐室的线路。

储车线路：主井重车线、空车线，副井的重（空）车线、停放材料车的材料支线。

行车线路：绕道、调车线，供矿车进出罐笼的马头门线路。

硐室设置：根据提升、运输、排水和升降人员的需要而定的，同时又随着井底车场的形式不同而变化。

B 分类：竖井井底车场：环行式、折返式、尽头式（环行式—立式、卧式、斜式）斜井井底车场：环行式、折返式（环行式—卧式、立式；折返式—折返式、甩车式）3）开拓巷道：从地面掘进一系列巷道通达矿体，把地下将要采出的矿石运至地面，同时把新鲜空气送入地下并把井下污浊的空气排出地表，把矿坑水排出地表，把人员、材料和设备等送入地下和运出地面，形成提升、运输、通风、排水以及动力供应等完整系统，称为矿井开拓。

为此目的而掘出的巷道，称为开拓巷道。

分类：主要开拓巷道、辅助开拓巷道。

组成：主拓－运输矿石的主平硐和主斜坡道、提升矿石的井筒（竖、斜）、提升矿石的盲竖井、盲斜井。

辅助－通风井、溜矿井、充填井等。

4）矿井阶段（中段）：在开采缓倾斜、倾斜和急倾斜矿床时，在井田中每隔一定的垂直距离，掘进一条或几条与走向一致的主要运输巷道，将井田在垂直方向上划分为矿段，这个矿段叫阶段或中段。

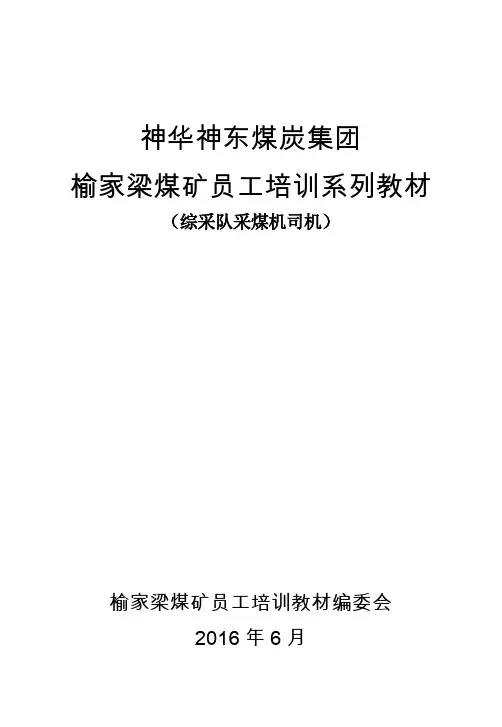

神华神东煤炭集团榆家梁煤矿员工培训系列教材（综采队采煤机司机）榆家梁煤矿员工培训教材编委会2016年6月榆家梁煤矿员工培训教材编委会（排名不分先后）主任：副主任：编委会：本册编审人员：前言企业培训是企业开展的一种提高人员素质、能力、工作绩效等方面而实施的有计划、有系统的培养和训练活动。

目标就在于使得员工的知识、技能、工作方法、工作态度以及工作的价值观得到改善和提高，从而发挥出最大的潜力提高个人和组织的业绩，推动组织和个人的不断进步，实现组织和个人的双重发展。

煤矿企业如何才能做好员工培训，如何才能更好地提高员工的岗位知识与技能，榆家梁煤矿领导高瞻远瞩站在员工的角度上，以员工需求为出发点，围绕岗位需求，结合煤矿生产实际提出“员工培训模块化”的理念，分工种进行培训，组织编写榆家梁煤矿员工培训系列教材。

榆家梁煤矿员工培训系列教材分为矿级培训教材、区队级培训教材和岗位培训教材三大类。

矿级培训教材适用于全矿各工种或岗位，属矿级通用型；区队级培训教材适用于本区队的各工种或岗位，属于区队级通用型；岗位培训教材针对某单位某岗位，具有很强的针对性，主要涉及有：岗位应知应会、岗位职责、操作规程、标准化作业流程、岗位危险源、相关事故案例等。

该系列培训书籍由榆家梁煤矿培训教材编委会组织编写，再编写过程中得到了的大力支持和帮助，同时参考了大量的文献资料，在此一并表示感谢！由于编写时间仓促和水平所限，书中欠妥支出在所难免，敬请读者给予批评指正。

榆家梁煤矿培训教材编委会 2016年6月目录第一章煤机司机 (1)第一节岗位职责 (1)第二节质量标准 (3)第三节岗位主要设备及操作 (3)一、设备结构 (4)二、主要技术特征 (4)三、操作规程相关规定 (5)四、常见故障分析 (14)第四节煤机司机岗位安全红线 (16)第五节标准化作业流程 (18)第六节岗位危险源 (78)第七节岗位安全技术措施 (81)一、一般安全技术措施 (81)二、过冲刷、断层工艺 (84)三、处理工作面局部冒顶措施 (85)四、处理工作面机头（尾）拉底、飘溜、起桥 (86)五、过架棚段技术措施 (86)六、正常时期的顶板管理 (87)七、过顶板破碎带的顶板管理 (88)八、过断层的顶板管理................ 错误！未定义书签。

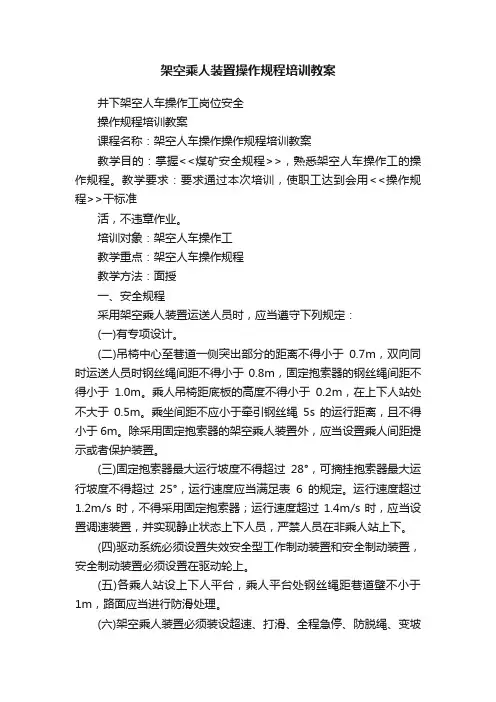

架空乘人装置操作规程培训教案井下架空人车操作工岗位安全操作规程培训教案课程名称：架空人车操作操作规程培训教案教学目的：掌握<<煤矿安全规程>>，熟悉架空人车操作工的操作规程。

教学要求：要求通过本次培训，使职工达到会用<<操作规程>>干标准活，不违章作业。

培训对象：架空人车操作工教学重点：架空人车操作规程教学方法：面授一、安全规程采用架空乘人装置运送人员时，应当遵守下列规定：(一)有专项设计。

(二)吊椅中心至巷道一侧突出部分的距离不得小于0.7m，双向同时运送人员时钢丝绳间距不得小于0.8m，固定抱索器的钢丝绳间距不得小于1.0m。

乘人吊椅距底板的高度不得小于0.2m，在上下人站处不大于0.5m。

乘坐间距不应小于牵引钢丝绳5s的运行距离，且不得小于6m。

除采用固定抱索器的架空乘人装置外，应当设置乘人间距提示或者保护装置。

(三)固定抱索器最大运行坡度不得超过28°，可摘挂抱索器最大运行坡度不得超过25°，运行速度应当满足表6的规定。

运行速度超过1.2m/s时，不得采用固定抱索器；运行速度超过1.4m/s时，应当设置调速装置，并实现静止状态上下人员，严禁人员在非乘人站上下。

(四)驱动系统必须设置失效安全型工作制动装置和安全制动装置，安全制动装置必须设置在驱动轮上。

(五)各乘人站设上下人平台，乘人平台处钢丝绳距巷道壁不小于1m，路面应当进行防滑处理。

(六)架空乘人装置必须装设超速、打滑、全程急停、防脱绳、变坡点防掉绳、张紧力下降、越位等保护，安全保护装置发生保护动作后，需经人工复位，方可重新启动。

应当有断轴保护措施。

减速器应当设置油温检测装置，当油温异常时能发出报警信号。

沿线应当设置延时启动声光预警信号。

各上下人地点应当设置信号通信装置。

(七)倾斜巷道中架空乘人装置与轨道提升系统同巷布置时，必须设置电气闭锁，2种设备不得同时运行。

倾斜巷道中架空乘人装置与带式输送机同巷布置时，必须采取可靠的隔离措施。

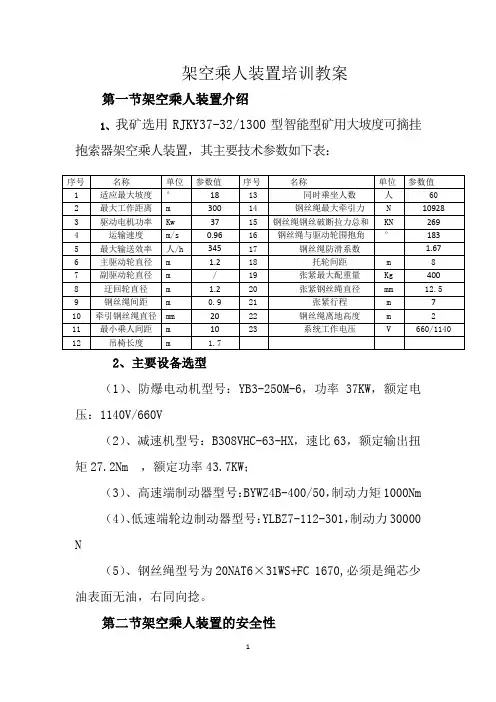

架空乘人装置培训教案第一节架空乘人装置介绍1、我矿选用RJKY37-32/1300型智能型矿用大坡度可摘挂抱索器架空乘人装置，其主要技术参数如下表：2、主要设备选型（1）、防爆电动机型号：YB3-250M-6,功率 37KW，额定电压：1140V/660V（2）、减速机型号：B308VHC-63-HX，速比63，额定输出扭矩27.2Nm，额定功率43.7KW；（3）、高速端制动器型号:BYWZ4B-400/50，制动力矩1000Nm（4）、低速端轮边制动器型号:YLBZ7-112-301，制动力30000N（5）、钢丝绳型号为20NAT6X31WS+FC 1670,必须是绳芯少油表面无油，右同向捻。

第二节架空乘人装置的安全性1、厂家标准、煤矿安全规程对架空乘人装置的要求，及我矿架空乘人装置的实际安全数值2、架空乘人装置的保护装置（1）、机头、机尾越位保护。

若乘坐人员到达下车点未能下车并摘下吊椅，当其越过越位保护点时，系统应自动停止运行。

（2）、欠速、过速保护当乘人装置运行速度低于设计速度的20%或高于设计速度的 20%时，会出现欠速或过速现象，出现此情况时，系统自动停止运行；（3）、张紧力下降保护当张紧装置不能使牵引钢丝绳保持恒张力，系统无法安全运行时，系统自动停止运行；（4）、全巷道突发事件紧急停车保护乘坐人员在乘坐途中，若发现紧急情况需要停车，则在乘车区域内的任一点，拉动急停开关拉线均可使系统停止运行，同时显示台显示故障发生的区间编号。

当绳间距大于或等于1600mm 或乘人装置中间行驶轨道车时，应安装二套全线急停装置，并分设在巷道的两边。

（5）、变坡点掉绳捕绳停车保护当变坡点处的牵引钢丝绳脱离托轮往外掉下时，捕绳器捕住钢丝绳，阻止钢丝绳继续往上、下掉，同时系统自动停止运行，以防止掉绳时吊椅和人落地而伤人。

（6）、减速机温度保护当减速机因某种原因而引起外壳温度超过允许值时，系统自动停止运行。

（7）、制动器动作失效保护电机启动前，制动器必须松闸，即处于非制动状态。

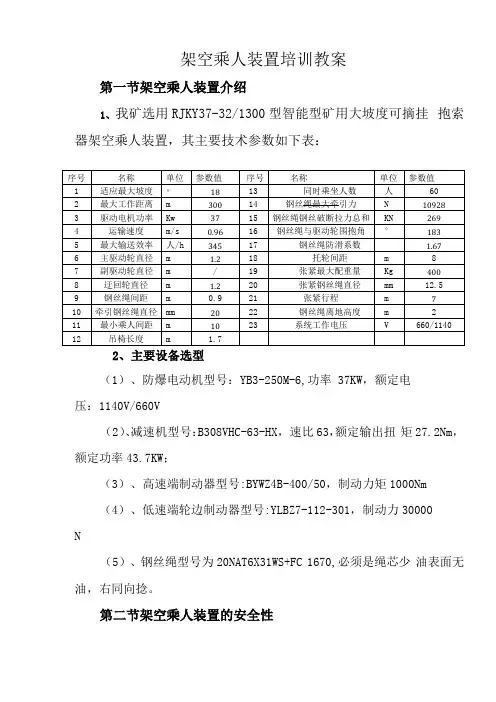

架空乘人装置培训教案第一节架空乘人装置介绍1、我矿选用RJKY37-32/1300型智能型矿用大坡度可摘挂抱索器架空乘人装置，其主要技术参数如下表：2、主要设备选型（1）、防爆电动机型号：YB3-250M-6，功率37KW，额定电压：1140V/660V（2）、减速机型号：B308VHC-63-HX，速比63，额定输出扭矩27.2Nm ，额定功率43.7KW；（3）、高速端制动器型号：BYWZ4B-400/50，制动力矩1000Nm （4）、低速端轮边制动器型号：YLBZ7-112-301，制动力30000 N（5）、钢丝绳型号为20NAT6×31WS+FC 1670,必须是绳芯少油表面无油，右同向捻。

第二节架空乘人装置的安全性1、厂家标准、煤矿安全规程对架空乘人装置的要求，及我矿架空乘人装置的实际安全数值2、架空乘人装置的保护装置（1）、机头、机尾越位保护。

若乘坐人员到达下车点未能下车并摘下吊椅，当其越过越位保护点时，系统应自动停止运行。

（2）、欠速、过速保护当乘人装置运行速度低于设计速度的20%或高于设计速度的20%时，会出现欠速或过速现象，出现此情况时，系统自动停止运行；（3）、张紧力下降保护当张紧装置不能使牵引钢丝绳保持恒张力，系统无法安全运行时，系统自动停止运行；（4）、全巷道突发事件紧急停车保护乘坐人员在乘坐途中，若发现紧急情况需要停车，则在乘车区域内的任一点，拉动急停开关拉线均可使系统停止运行，同时显示台显示故障发生的区间编号。

当绳间距大于或等于1600mm 或乘人装置中间行驶轨道车时，应安装二套全线急停装置，并分设在巷道的两边。

（5）、变坡点掉绳捕绳停车保护当变坡点处的牵引钢丝绳脱离托轮往外掉下时，捕绳器捕住钢丝绳，阻止钢丝绳继续往上、下掉，同时系统自动停止运行，以防止掉绳时吊椅和人落地而伤人。

（6）、减速机温度保护当减速机因某种原因而引起外壳温度超过允许值时，系统自动停止运行。

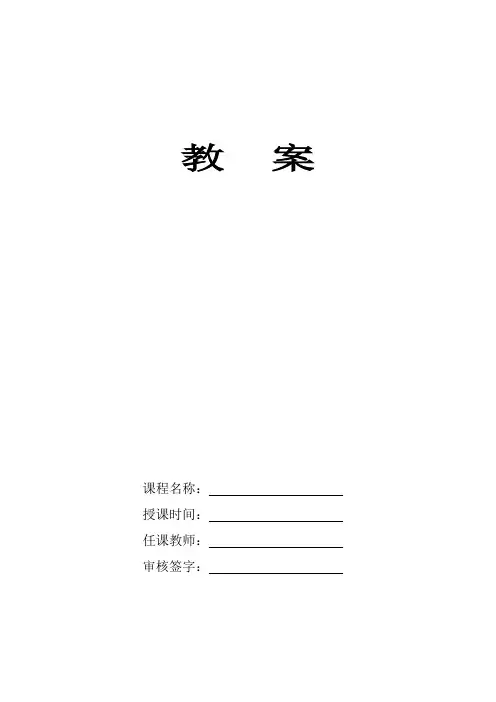

教案课程名称：授课时间：任课教师：审核签字：本次课课题：井下运输安全的相关规定学时数：4学时教学目的及要求：通过本节课的学习，使学员了解平巷轨道及倾斜井巷运输安全的相关规定。

第一章井下运输安全的相关规定第一节平巷轨道运输安全的相关规定一、《规程》对电机车使用场所的有关规定（1）低瓦斯矿井进风（全风压通风）的主要运输巷道内，可使用架线电机车，但巷道必须使用不燃性材料支护。

（2）在高瓦斯矿井进风（全风压通风）的主要运输巷道内，应使用矿用防爆特殊型蓄电池电机车或矿用防爆柴油机车。

（3）掘进的岩石巷道中，可使用矿用防爆特殊型蓄电池电机车或矿用防爆柴油机车。

（4）瓦斯矿井的主要回风巷和采区进、回风巷内，应使用矿用防爆特殊型蓄电池电机车或矿用防爆柴油机车。

（5）煤（岩）与瓦斯突出矿井和瓦斯喷出区域中，如果在全风压通风的主要风巷内使用机车运输，必须使用矿用防爆特殊型蓄电池电机车或矿用防爆柴油机车。

二、电机车设施的有关规定（1）轨道铺设质量和运输巷道两侧的安全间隙严格按《规程》的规定执行。

（2）架空线的架设高度应满足《规程》的规定。

（3）人员在运输巷道中行走要严格执行安全规定，携带较长的金属物件要防止触及架空线；严禁在车辆运行中扒车、跳车。

（4）完善电机车运输系统的信、集、闭系统和通讯、调度管理工作，完善运输系统的安全设施。

三、用人车运送人员及人员乘车的有关规定（1）用电机车运送人员的安全规定每班发车前，应检查各车的连接装置、轮轴和车闸等；严禁同时运送有爆炸性的、易燃性的或腐蚀性的物品，或附挂物料车；列车行驶速度不得超过4m/s；（2）人员乘车必须遵守的规定听从司机及乘务人员的指挥，开车前必须关上车门或挂上防护链；人体及所携带的工具和零件严禁露出车外；列车行驶中和尚未停稳时，严禁上、下车和在车内站立；严禁扒车、跳车和坐矿车。

第二节倾斜井巷轨道运输安全的相关规定一、对倾斜井巷运送人员的规定人员上下的主要倾斜井巷，垂深超过50m时，应采用机械运送人员；倾斜井巷运送人员的人车必须有顶盖；倾斜井巷运送人员的人车必须有跟车人，跟车人必须坐在设有手动防坠器把手或制动把手的位置上。

煤矿职工运输专业教育培训基本材料注：按照干什么学什么的原则，每个工种学习内容每月不少于全部内容的1/5，12月25日前全部学完。

水矿股份公司煤矿职工安全应知应会教育培训基本教材运输专业1、输送机司机(28题）----------------------------2页2、放仓工(4题)----------------------------------5页3、调度绞车司机(27题)---------------------------6页4、信号把钩工(21题)-----------------------------9页5、架空乘人装置(25题)--------------------------12页6、电机车司机及押车工(26题)--------------------15页7、轨道维护工(21题)----------------------------18页8、机车、矿车维修工(21题)----------------------21页一、输送机司机1、煤仓、溜煤（矸）眼上口必须有什么安全设施？答：防止人员和物料坠入、煤矸堵塞的设施和防止人员进入的防护设施。

2、带式输送机转动部位必须安设什么设施？答：防止人员靠近或接触的防护设施。

3、巷道中行人跨越输送机处应安装什么设施？答：行人过桥。

4、带式输送机机头、机尾需设什么防灭火设施？答：要设消防砂箱（砂子体积不少于0.2m3），2个以上合格的灭火器。

5、输送机司机“六不开机”指什么?答：①信号不清不开；②机上有人不开；③输送机过载不开；④故障原因不清不开；⑤机上有异物不开；⑥设备不完好不开。

6、带式输送机运转时人员是否可以乘坐？答：任何人员严禁乘坐带式输送机。

7、皮带司机检查输送机时，首先应做到什么？答：首先将开关手把打到零位机械闭锁，并挂上“有人工作，严禁合闸”警示牌。

8、带式输送机司机对旋转部位进行清理时必须采取什么措施？答：必须停下输送机，将开关打到停止位置，实现机械闭锁，并挂牌或设专人看守开关。

架空乘人装置司机应知应会手册目录第一部分常用架空乘人装置型号、结构、性能 (1)第二部分架空乘人装置基本知识 (2)第三部分架空乘人装置司机岗位作业流程 (5)第四部分架空乘人装置司机安全生产责任制 (6)第五部分架空乘人装置司机岗位安全风险管控清单 (6)第六部分辅助运输系统红线 (7)第七部分煤矿重大事故隐患判定标准(辅助运输类) (7)第八部分架空乘人装置司机岗位作业流程标准 (7)第九部分架空乘人装置司机作业口诀 (8)第一部分 常用架空乘人装置型号、结构、性能一、型号架空乘人装置RJ□ □ □－□/□ □ □ □修改序号驱动方式：变频调速为P ，直流调速为Z ，液压调速为U ，开关磁阻为D ，交流电机不注张紧方式：液压张紧（Y ），重锤张紧不注补充参数：最大适用倾角，单位为度（°）/最大运输距离，单位为米（m ）主 参 数：驱动功率，单位为千瓦（kW ）制动方式：液压站为Z ，电液制动器为Y ，气动为Q乘人装置类别：双向活动抱索器（H ），双向大坡度可摘挂抱索器（K ），双向固定抱索器不注，单向活动抱索器（DH ），单向大坡度可摘挂抱索器（DK ），单向固定抱索器（D ）产品类型：架空乘人装置示例1：采用液压传动，液压制动和液压张紧，最大适用倾角13°，最大运输距离1600m ，驱动功率为45 kW 的活动抱索器架空乘人装置：RJHZ45-13/1600YU 。

示例2：采用交流电机传动，电液制动器制动和重锤张紧，最大适用倾角26°，最大运输距离600m ，驱动功率为25 kW 的固定抱索器架空乘人装置：RJY25-26/600。

二、结构架空乘人装置的结构型式为摩擦轮式，由电动机、减速箱或液压系统、驱动装置（包括驱动轮和机座等）、制动器、绳轮组（包括托绳轮、压绳轮、收绳轮和导向轮等）、乘人组（包括抱索器、吊椅等）、尾轮装置（包括尾轮、机座、张紧装置和导绳轮等）、牵引钢丝绳、安全保护装置、声光信号装置和电气控制系统等组成。
