火力发电厂生产流程及原理

song
15
7、抽空气系统
（低压加热器、凝结水泵）→凝汽器→抽真空设备和系统。
8、循环冷却水系统
循环水进水管→凝汽器→循环水出水管（汽机车间范围内）
9、排污利用系统
锅炉汽包→连续排污管→连续排污扩容器→（汽）除氧器
下联箱→定排污管→ → ┕→（水）定期排污扩容器
song
16
10、辅助蒸汽系统及补充水系统
我国超临界机组现已投运或正在安装的有6 000 MW（有 300MW、500MW及600MW机组共10台），都是进口设备，最大单机容量为800 MW。正在设计的超临界机组电厂有5 400 MW，最大单机容量为900 MW，也主要是进口设备，目前国内还不具备整套设计和制造超临界机组的能力。河南华能沁北电厂2×600MW工程作为国产超临界机组示范电站，主机招标锅炉由东方锅炉厂中标，汽轮发电机组由哈尔滨动力集团中标；该工程于2002年8月动工，目前正在进行施工设计。
热电冷三联产指锅炉产生的蒸汽在背压汽轮机或抽汽汽轮机发电，其排汽或抽汽，除满足各种热负荷外，还可做吸收式制冷机的工作蒸汽，生产 6～8℃冷水用于空调或工艺冷却 . 热电冷三联产的优点：
（1）蒸汽不在降压或经减温减压后供热，而是先发电，然后用抽汽或排汽满足供热、制冷的需要，可提高能源利用率；
song
20
6.1 发展超临界参数的大容量火电机组
国外第一台超临界机组投运至今，已有近40年的历史，目前超临界机组最大单机容量为1300MW，在美国、日本及俄国，超临界机组占火电容量的50%以上。欧洲的超临界机组在技术上也有其独特性和先进性。目前，国际上已经投运了单机在800MW以上火电机组的国家主要有美国、日本、原苏联和德国等。

火力发电厂生产基本常识概述

火力发电厂生产基本常识概述引言火力发电厂是一种利用燃料燃烧产生热能，并将其转化为电能的设施。

火力发电是目前世界上最主要的电力生产方式之一，它具有投资少、施工周期短、适应性广的特点。

对火力发电厂的生产基本常识进行了概述，旨在帮助读者了解火力发电厂的基本工作原理、部件组成以及生产过程中的关键问题。

1. 火力发电厂的基本工作原理火力发电厂的基本工作原理是将燃料（如煤炭、天然气或石油等）进行燃烧，产生高温高压的燃烧气体，然后利用燃烧气体的能量驱动蒸汽轮机，最终由发电机将蒸汽轮机输出的动力转化为电能。

火力发电厂的基本工作原理如下图所示：2. 火力发电厂的部件组成2.1 燃料供应系统燃料供应系统用于将燃料供应到炉膛进行燃烧。

燃料供应系统包括燃气输送管道、燃煤输送系统以及燃油输送系统等。

2.2 燃烧系统燃烧系统是火力发电厂的核心部件，用于将燃料燃烧产生高温高压的燃烧气体。

燃烧系统包括燃烧设备、燃烧室以及燃烧气体排放系统等。

2.3 蒸汽轮机蒸汽轮机是将热能转化为机械能的主要设备。

蒸汽轮机利用燃烧气体的能量产生高速旋转的转子，从而带动发电机运转。

2.4 发电机发电机是将蒸汽轮机输出的旋转动力转化为电能的设备。

发电机通过转子与定子之间的电磁感应原理来产生电能。

2.5 辅助设备辅助设备包括给水系统、除尘系统、冷却系统等。

这些设备在火力发电厂的生产过程中起到辅助作用，确保火力发电厂的正常运行。

3. 火力发电厂的生产过程3.1 燃料燃烧过程燃料在燃烧室中燃烧产生高温高压的燃烧气体，并释放出大量的热能。

3.2 蒸汽发生过程燃烧气体中的热能通过换热器传递给水，使水转化为蒸汽。

3.3 蒸汽轮机发电过程高温高压的蒸汽驱动蒸汽轮机运转，蒸汽轮机输出旋转动力。

3.4 电能产生过程蒸汽轮机输出的旋转动力通过发电机转化为电能。

4. 火力发电厂的关键问题4.1 燃料选择选择适合的燃料对火力发电厂的经济性和环保性至关重要。

不同的燃料对发电厂的效率和排放物有着不同的影响。

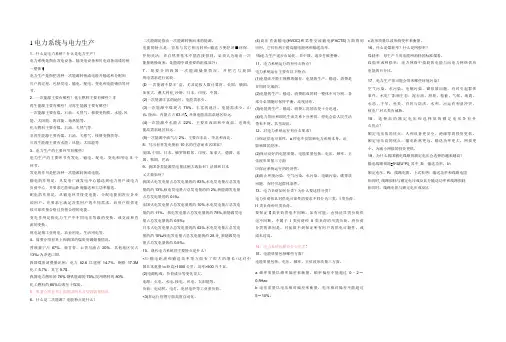

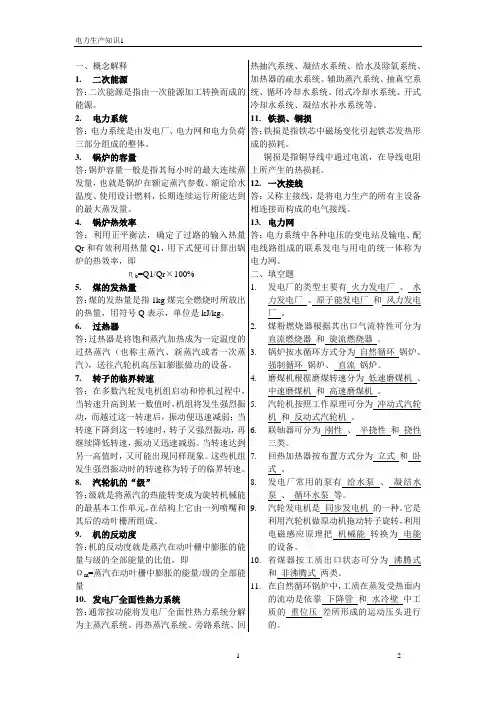

电力生产技术概论全部作业161道答案

1电力系统与电力生产1、什么是电力系统？什么是电力生产？电力系统是指由发电设备、输变电设备和川电设备组成的统一整体Q电力生产是指把各种一次能源转换成电能并输送和分配到川户的过程，包括发电、输电、配电、变电和电能销倍等环节。

2、一次能源主要有哪些？化石燃料主要有哪些？非再生能源主要有哪些？可再生能源主要有哪些？一次能源主要有煤、石油、天然气、核裂变物质、水能.风能、太阳能、海洋能、地热能等。

化石燃料主要有煤、石油、天然气等。

非再生能源主要有煤、石油、天然气、核裂变物质等。

可再生能源主要有水能、风能、太阳能等3、电力生产的主要环节有哪些？电力生产的主要环节有发电、输电、配电、变电和用电5个环节。

发电的作川是把各种一次能源转换成电能。

输电的作用是，从发电厂或发电中心输送到电力用户或电力负荷中心，并要求它能够远距离输送和大功率输送。

配电的作用是，从输电环节接受电能，分配电能到各行各业的用户，并要求它满足各类用户的不同需求，向用户提供连续可靠质量合格且价格合理的电能。

变电作用是指电力生产中不同电压等级的变换，或交流和直流的变换。

用电是指工业用电、农业用电、生活用电等。

4、筒要介绍世界上和我国的煤炭资源储量情况。

晋陕蒙宁占67%。

新甘青、云贵川渝占20%。

其他地区仅占13%o为净进口国。

我国煤炭消费量比例：电力52.6以建材14.7%、钢铁17.3M 化工5.7%、其它9.7$。

我国电力燃料的76%.钢铁能源的70%,民用燃料的80%、化工燃料的60%均来至于煤炭。

5、简要介绍世界上和我国的水力资源储量情况。

6、什么是二次能源？电能特点是什么？二次能源是指由一次能源转换而来的能源。

电能的特点是，容易与其它相互转换:输送方便经济■环保、控制灵活；在自然界基本不能直接得到，必须人为地由一次能量转换而来；是能源中最重要的组成部分:7、筒要介绍我国一次能源储量情况，并把它与我国用电需求进行比较。

(D一次能源不算丰'富，尤其是按人数计算时。

汽轮机及辅助设备原理(1)

汽轮机整体图
汽轮机设备组成图
1-主汽阀 2-调节阀 3-汽轮机 4-凝汽器 5-抽汽器 6-循环水泵7-凝结水泵 8-低压加热器 9-除氧器 10-除水泵 11-高压加热器
汽轮机的型号
汽轮机的型号如何表示？汽轮机型号表示汽轮机基本特性，我国目前采用汉语拼音和数字来表示汽轮机型号，其型号由三段组成： × ××-×××／×××／×××-×（第一段)(第二段)(第三段）第一段表示型式及额定功率（MW），第二段表示蒸汽参数，第三段表示设计变型序号。例C3-3.43／0.49 （D51 38#）型表示抽汽凝汽式3000KW汽轮机，新汽压力为3.43MPa，抽气压力0.49MPa.
第三章：汽轮机的工作原理
冲动式汽轮机的工作原理和级内能量的转换过程蒸汽在汽轮机级内的能量转换过程是将蒸汽的热能在其喷嘴叶栅中转换为蒸汽所具有的动能，然后再将蒸汽的动能在动叶栅中转换为轴所输出的机械能。具有一定温度和压力的蒸汽先在固定不动的喷嘴流道中进行膨胀加速，蒸汽的压力温度降低，流速增加，将蒸汽所携带的部分热能转变为蒸汽的动能。从喷嘴叶栅喷出的高速气流，以一定的方向进入装在叶轮上的动叶栅，在动叶流道中继续膨胀。改变气流的方向和大小，对动叶栅产生作用力。推动叶轮旋转做功，通过汽轮机轴对外输出机械功，完成动能到机械能的转换。由上述可知，汽轮机的能量转换经历了两个阶段。第一阶段是在喷嘴叶栅和动叶栅中将蒸汽所携带的热能转变为蒸汽所具有的动能，第二阶段是在动叶栅中将蒸汽的动能转变为推动叶轮旋转的机械能，通过汽轮机轴对外输出。
汽轮机的铭牌
汽轮机概况
第三节：汽轮机的发展史汽轮机的出现推动了电力工业的发展，到20世纪初，电站汽轮机单机功率已达10兆瓦。随着电力应用的日益广泛，美国纽约等大城市的电站尖峰负荷在20年代已接近1000兆瓦，如果单机功率只有10兆瓦，则需要装机近百台，因此20年代时单机功率就已增大到60兆瓦，30年代初又出现了165兆瓦和208兆瓦的汽轮机。我国汽轮机发展起步比较晚。1955年上海汽轮机厂制造出第一台6MW汽轮机。1964年哈尔滨汽轮机厂第一台100MW机组在高井电厂投入运行；1972年第一台200MW汽轮机在朝阳电厂投入运行；1974年第一台300MW机组在望亭电厂投入运行。70年代进口了10台200—320MW机组，

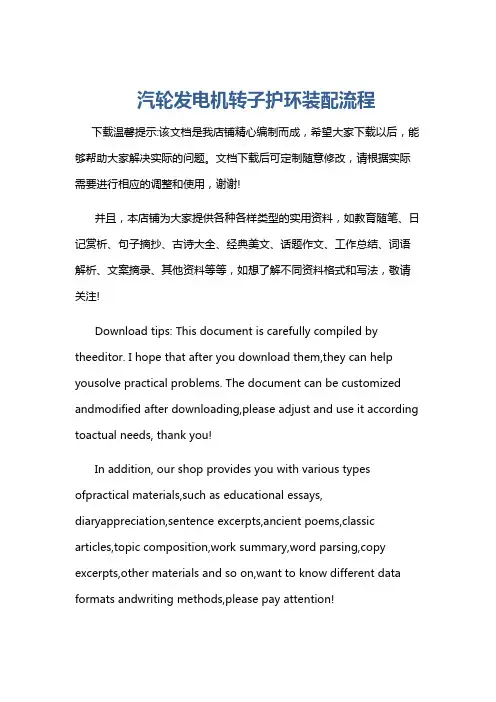

汽轮发电机转子护环装配流程

汽轮发电机转子护环装配流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽轮发电机转子护环装配流程一、准备工作阶段。

在进行汽轮发电机转子护环装配之前，必须做好充分的准备工作。

汽轮发电机工作原理

汽轮发电机工作原理
汽轮发电机是一种利用燃煤、燃气等燃料燃烧产生高温高压蒸汽驱动汽轮机转动，然后通过发电机将机械能转化为电能的设备。

汽轮发电机的工作原理基于热力学的循环，主要包括以下几个步骤：
1. 燃烧室：燃料在燃烧室中被引燃，产生高温高压的燃烧气体，其中包括氮气、水蒸气和二氧化碳等。

2. 燃气膨胀：燃烧气体进入汽轮机的定子叶片，高速旋转的转子叶片将气体进行膨胀，从而将热能转化为动能。

转子叶片上的喷嘴使气体获得高速，推动转子旋转。

3. 转子驱动：转子叶片的旋转带动汽轮机的转子，使其产生高速旋转。

转子连接发电机，将转轴的转动转化为电能。

4. 发电：发电机内部的转子和定子之间产生电磁感应，转子的旋转运动在定子上产生变化的磁场，从而产生电压。

通过传送装置将发电机产生的电能传送到电网中供应给用户使用。

整个过程中，汽轮发电机通过燃料燃烧产生的高温高压燃烧气体将热能转化为动能，再将动能进一步转化为电能。

这种方式高效利用了燃烧燃料产生的能量，同时不断循环使用燃气，从而实现了发电的目的。

电力安全生产常识考试题(答案版)

电力安全生产常识考试题(答案版)1、集团公司对哪几种误操作事故责任者要解除劳动合同？答:一、①误分合断路器②带负荷拉合隔离开关或手车一次插头③带电挂(合)接地线(接地隔离开关) ④带接地线(接地隔离开关)合断路器(隔离开关或手车一次插头)二、调度误操作事故:各级调度部门下达错误操作命令构成事故者三、非同期并列事故等其它恶性误操作事故。

2、电力生产重大事故的要求有哪20种？答:⒈防止火灾事故；⒉防止电气误操作事故；⒊防止大容量锅炉承压部件爆漏事故；⒋防止压力容器爆破事故；⒌防止锅炉灭火放炮事故；⒍防止制粉系统爆炸和煤尘爆炸事故；⒎防止汽轮机组超速事故；⒏防止汽轮机大轴弯曲,通流部分严重损坏和烧轴瓦事故；⒐防止发电机损坏事故；⒑防止大型变压器损坏和互感器爆炸事故；⒒防止系统稳定破坏事故；⒓防止继电保护事故；⒔防止开关事故；⒕防止接地网事故；⒖防止污闪事故；⒗防止倒杆事故；⒘防止垮坝及水淹厂房事故；⒙防止全厂停电事故；⒚防止人身伤亡事故；⒛防止交通事故。

3、发生特大事故或后果极为严重的重大事故,对有关责任人员怎样处罚？答:①对主要责任者给予开除厂籍处分；②对次要责任者给予开除厂籍处分；或开除厂籍,留用察看二年处分；③对责任者所在车间及领导给予行政降级至开除留用察看一年处分；④对厂行政正职、分管副职给予行政记大过直至撤职处分；⑤对厂党委书记给予行政记大过至降级处分。

4、发生责任性重大设备事故、电网事故和火灾事故,对有关责任人员怎样处罚？答:①对主要责任者给予开除厂籍、留用察看一至二年的处分；情节严重的,给予开除处分；②对次要责任者给予行政记过至开除厂籍、留用察看一年处分；③对责任者所在车间级领导给予记大过直至撤职处分；④对厂行政正职、分管副职给予行政记过直至降级处分；⑤对厂党委书记给予行政记过或记大过处分。

5、发生重大人身伤亡事故,对有关责任人员怎样处罚？答:①对主要责任者给予开除厂籍处分；②对次要责任者给予开除厂籍留用察看一至二年处分；③对责任者所在车间级领导给予行政记大过至撤职处分；④对厂行政正职、分管副职给予行政记过至撤职处分；⑤对厂党委书记给予行政记过至降级处分。

火力发电厂三大主要设备的认识

火力发电厂三大主要设备的认识锅炉、汽轮机、发电机是作为火力发电厂的三大主要设备，通过介绍三大主设备的基本结构、工作原理和相互联系，来提高读者对火力发电厂的了解和认识。

标签：锅炉;汽轮机;发电机;基本结构;工作原理火力发电厂简称火电厂，是利用煤、石油、天然气作为燃料生产电能的工厂，是当今世界电力生产的主要方式之一，它具有投资较少，建设周期短，运行灵活的特点。

我国火力发电占总发电量的80%左右，为国民经济的发展做出了重大的贡献。

近十多年来，我国火力发电事业又有了迅速的发展，目前，我国单机容量为200MW以上的机组已占全国火电机组的近一半，300MW的火力机组如今已逐渐成为主力机组，同时已有一批600MW的机组投入运行。

火力发电厂的基本工作原理如下：由煤经过燃烧，将液态水变成水蒸气，从而将化学能转化成热能，再将高温高压的蒸汽作为动力，将热能转化成机械能，最终转化成电能。

在运行时，火力发电厂的基本生产过程大致如下：作为燃料的原煤，由制粉系统磨成很细的煤粉，煤粉和加热后的空气一起被送入锅炉炉膛，煤粉在炉膛中剧烈燃烧并释放出大量的热量，其热量将温度很高的水反复加热变成高温蒸汽，蒸汽通过管道进入汽轮机，推动汽轮机的转子高速旋转，发电机的转子和汽轮机的转子同轴连接，在汽轮机的作用下，随汽轮机同步旋转，旋转的转子磁场切割定子绕组，从而使定子绕组中产生感应电动势，发电机产生的电能通过升压变压器输电线路向电网输送，在汽轮机中，做完功的蒸汽温度和压力降至很低，它们被排入凝汽器内放出余热并排出水，经加热器加热和水泵升压后，再送到锅炉，汽水如此往复不断循环，这就是火力发电厂的基本生产过程。

其汽水系统的工作图如图1所示。

火力发电厂的锅炉（boiler），是将燃料的化学能转变为热能的一种设备。

锅炉本体包括炉膛、烟道、省煤器、汽包、下降管、水冷壁、过热器、再热器、燃烧器、空气预热器等。

其中省煤器由进出口连箱和蛇形管组成，安装到锅炉烟道的尾部。

发电厂电气运行基础知识讲解

三相交流电：由三个频率相同、电势振幅相等、相位互差120°角的交流电路组成的电力系统叫三相交流电。有功功率：电流在电阻中消耗的功率叫有功功率，它等于电压有效值与电流有效值的乘积，用“Ｐ”表示，单位为瓦（w）。无功功率：用于表示电路内电、磁场交换，衡量它们能量交换的大小，用瞬时功率的最大值表示，称为无功功率。用“Ｑ” 表示，单位为乏（var）。视在功率：在交流电路中，把电压和电流的有效值乘积的根下3倍叫视在功率。用“Ｓ”表示，单位为伏安(va)。三相三线制：三角形接线和不引出中性线的星形接线，只有三根端线（火线），这种接法叫三相三线制。三相四线制：引出中线性的星形接线，连同三根端线（火线）共四根电源线，这种接线叫三相四线制。
发电厂电气系统的介绍
〉组成部分：由发电机，励磁机，励磁系统，主变，高压隔离开关，高压断路器，高压母线，电压互感器，电流互感器，10kV母线，厂变，400V母线，400V配电装置，400V电动机，照明系统，直流系统，各种继电保护装置，各种控制电路，各种信号回路，各种表计回路等等组成。
〉电气系统的任务:是利用汽轮机带动发电机发电，完成机械能到电能的转换，尽可能向外发出更多的电，同时供发电厂自身各种用电的设备使用。
发电机的工作原理
〉汽轮发电机工作原理：由汽轮机拖动发电机转子转动，当转子绕组通入直流电产生恒定磁场，这个磁场在定子绕组中做高速旋转，切割转子产生磁场。根据电磁感应定律，定子绕组中的电产生感应电动势，若接有负载，电能对外供电。
环保电厂的发电机组
〉环保电厂的汽轮机发电机采用二极、转速为3000r/min的卧式结构。发电机与汽轮机、励磁机等配套组成同轴运转的汽轮发电机组。
变压器的工作原理
〉变压器的工作原理：根据电磁感应原理并利用一二次侧绕组匝数不同，实现变压，当一次侧绕组接到交流电源时，一次侧绕组中流过交流电流并在铁芯中产生交变磁通。其频率与电源电压频率相同。铁芯中的磁通同时交变一次侧二次侧绕组。根据电磁感应定律一次侧二次侧绕组中分别感应出相同频率的电动势。二次侧绕组接上用电设备并有电能输出，实了电能的传递。

汽轮机工作原理

二、汽轮机装置在电厂中的地位能量转换示意图
锅化学能 (燃料)
炉蒸汽
发电机电能机械能
热能
汽轮机车间图
图为位于法国 CHOOZ 的世界上第一大核电厂的 HP/IP 汽机 (1560 MW)
比利时一汽机改造项目的优化流动低压转子
美国阿拉巴马州680MW冲动式机组高压缸
三、汽轮机的发展概述
汽轮机是将蒸汽的能量转换为机械功的旋转式动力机械，是蒸汽动力装置的主要设备之一。汽轮机是一种透平机械，又称蒸汽透平。公元一世纪时，亚历山大的希罗记述了利用蒸汽反作用力而旋转的汽转球，又称为风神轮，这是最早的反动式汽轮机的雏形；1629年意大利的布兰卡提出由一股蒸汽冲击叶片而旋转的转轮。 19世纪末，瑞典拉瓦尔和英国帕森斯分别创制了实用的汽轮机。拉瓦尔于1882年制成了第一台5马力(3.67千瓦)的单级冲动式汽轮机，并解决了有关的喷嘴设计和强度设计问题。单级冲动式汽轮机功率很小，现在已很少采用。 20世纪初，法国拉托和瑞士佐莱分别制造了多级冲动式汽轮机。多级结构为增大汽轮机功率开拓了道路，已被广泛采用，机组功率不断增大。帕森斯在1884年取得英国专利，制成了第一台10马力的多级反动式汽轮机，这台汽轮机的功率和效率在当时都占领先地位。

根据热力学原理，新蒸汽参数越高，热力循环的热效率也越高。早期汽轮机所用新蒸汽压力和温度都较低，热效率低于20％。随着单机功率的提高，30年代初新蒸汽压力已提高到3～4兆帕，温度为400～450℃。随着高温材料的不断改进，蒸汽温度逐步提高到535℃，压力也提高到6～12.5兆帕，个别的已达16兆帕，热效率达30％以上。50年代初，已有采用新蒸汽温度为600℃的汽轮机。以后又有新蒸汽温度为650℃的汽轮机。现代大型汽轮机通常采用新汽压力24兆帕，新汽温度和再热温度为535～565℃的超临界参数,或新汽压力为16.5兆帕、新汽温度和再热温度为535℃的亚临界参数。使用这些汽轮机的电站热效率约为40％。另外，汽轮机的排汽压力越低，蒸汽循环的热效率就越高。不过排汽压力主要取决于冷却水的温度，如果采用过低的排汽压力，就需要增大冷却水流量或增大凝汽器冷却面积，同时末级叶片也较长。凝汽式汽轮机常用的排汽压力为 0.005～0.008兆帕。船用汽轮机组为了减轻重量，减小尺寸, 常用0.006～0.01兆帕的排汽压力。
