建筑构造 第6章 屋顶

建筑构造 第6章 屋顶
孙凤明 2013-7-30
4
第六章 屋顶
三、屋面的分类与常用坡度
（一）屋面分类 1、瓦屋面：有平瓦、小青瓦、筒板瓦、鸳鸯瓦、平板 瓦、石片瓦 等。多数由粘土烧制，也有天然石板或水泥、 砂浆、细石子制成。 2、波形瓦屋面：有纤维水泥波瓦、镀锌铁皮波瓦、铝 合金波瓦、玻璃钢波瓦、木质纤维波瓦、菱苦土波瓦、压型 钢板波瓦等。 3、平金属皮屋面：有镀锌铁皮、涂塑薄钢皮、铝合金 皮和不锈钢皮等的屋面。 4、平屋面：一般为现浇或预制的钢筋混凝土平屋顶作 基层，上面铺设卷材防水层、刚性防水层、涂料防水层等的 屋面。
孙凤明 2013-7-30
24
第六章 屋顶
2.设臵分仓缝：
亦称分格缝，是防止屋面不规则裂缝以适应屋面变形而 设臵的人工缝。分仓缝应设臵在屋面温度年温差变形的许可 范围内和结构变形敏感部位。面积控制在15～20平米左右， 间距控制在3～5米为好。当防水层基层为预制屋面板时，分 仓缝应设臵在支座轴线处和支承屋面板的墙和大梁的上部较 为有利。长条形房屋，进深在10米以下者可在屋脊设纵向缝； 进深大于10米者，最好在坡中某一板缝上再设一道纵向分仓 缝。 分仓缝宽度可做20毫米左右，为了有利于伸缩，缝内不 可用砂浆填实，一般用油膏嵌缝，厚度约20~30毫米，缝内 用泡沫塑料条或沥青麻丝填底。目前常将大面积细石混凝土 防水层一次浇注，然后用电锯切割分仓缝。
刚性防水屋面泛水构造图2
孙凤明 2013-7-30
47
第六章 屋顶
刚性防水屋面泛水构造图3
孙凤明 2013-7-30
48
第六章 屋顶
2.檐口构造：
（1）自由落水挑檐 可采用挑梁铺面板，将细石混凝土防水 层做到檐口，也可利用细石混凝土直接支模挑出，挑出长度 不宜过大，要有负弯矩钢筋。 （2）檐沟挑檐 有现浇檐沟和预制屋面板出挑檐沟两种。采 用现浇檐沟要注意其与屋面板之间变形不同可能引起的裂缝 渗水。防水层直接做到檐沟，并增设构造钢筋。 （3）包檐外排水 有女儿墙的外排水，一般采用侧向排水的 雨水口，在接缝处应嵌油膏，最好上面再贴一段卷材或玻璃 布刷防水涂料，铺入管内不少于50毫米。也可加设外檐沟， 女儿墙开洞。

建筑构造课件模块6屋顶

建筑构造课件模块6屋顶
⑶胶粘剂：用于沥青卷材的胶粘剂是沥青胶 (玛碲脂)；用于高聚物改 性沥青卷材和合成高分子卷材的胶粘剂主要是各种与卷材配套使用的 各种胶粘剂，如改性沥青胶粘剂和合成高分子胶粘剂等。
6.2 平屋顶构造
2．卷材防水屋面构造
⑴结构层： ⑵找坡层： ⑶基层：一般是在结构层上或保温层上做15～30mm厚1：3水泥砂浆找平
• 高聚物改性沥青卷材和合成 高分子防水卷材可平行或垂 直于屋脊铺贴。
• 平行于屋脊搭接缝，应 顺流水方向搭接；
• 垂直于屋脊的搭接缝应顺主 导风向搭接;
• 上下两层及相邻两幅油毡的 搭接缝均应错开。
• 各层油毡的搭接应有足够的
宽度(图示)。
卷材的铺贴方法 （a）平行屋脊铺贴 （b）垂直屋脊铺设 （c）层叠搭接半张平行屋脊铺设（d）双层平行屋脊铺设
• 柔性防水屋面又称卷材防水屋面，具有一定的延展性，能适应屋面和 结构的温度变形。
• 目前比较常用的屋面防水卷材有聚氯乙烯、氯丁橡胶、APP改性沥青 卷材、三元乙丙橡胶等。它们的共同优点是重量轻、适用温度范围广、 抗拉强度高、延伸率大、冷施工、操作简便、寿命长、减少环境污染 等。
• 新型屋面防水材料的施工方法和要点虽各有差异，但在构造原理上与 油毡屋面防水构造处理是基本相同的。
6.1.3 屋顶的设计要求
（1）功能要求： （2）结构要求： （3）建筑艺术要求: （4）其它----自重轻、构造简单、施工方便和造价经济。
6.1.4屋顶的坡度
1．屋顶坡度的表示方法 : 斜率法，角度法和百分比法 2. 影响屋顶坡度大小的因素 • 防水材料及尺寸大小
• 地区降雨量大小
6.1 概述
图6-2屋顶坡度的表示方法
不上人卷材屋面的保护层做法
上人卷材屋面的保护做法

房屋建筑学屋顶 共13页PPT资料

房屋建筑学屋顶 共13页PPT资料

屋顶的设计要求
屋顶作为围护构建，应该满足保温、隔热、隔声、防水、 防火等要求，作为承重结构还应该满足承重构件强度、刚 度和整体空Fra bibliotek的稳定性要求。
平屋顶
平屋顶是指排水坡度不大于10%的屋顶，一般排水坡度为2%~5%，不 上人屋顶常用2%~3%，上人屋顶常用1%~2% 平屋顶的组成：平屋顶构造层次较多，主要由顶棚层、结构层、保温 隔热层、防水层等组成，另外还有找平层、结合层、隔气层、保护层 等辅助构造层次
屋顶是建筑物围护结构的一部分，是建筑结构立面的重要组成 部分，除应满足自重轻、构造简单、施工方便等要求外，还必须具
备坚固耐久、防水排水、保温隔热、抵御侵蚀等功能。
屋顶的类型 屋顶的结构组成及屋面的坡度范围
屋顶的设计要求 平屋顶与坡屋顶
目录
屋顶的类型
根据排水坡度不同屋顶分为:平屋顶、坡屋顶、曲屋顶 。常见的还有曲面、折面等形式。
BUILDING CONSTRUCTION——ROOF
房屋建筑学——屋顶
小组成员：陈嘉绵 陈嘉惠 胡君华 李嘉慧
本素材由hi-hoo提供
前言
房屋或构筑物外部的顶盖,包括屋面以及在墙或其它支撑物以上 用以支承屋面的一切必要材料和构造长长的内部有一个漂亮的五彩 装饰的露木屋顶
主要有三个作用：一是承重作用；二是围护作用；三是装饰建 筑立面的作用。
坡屋顶的组成： 一般由承重结构、屋面面层、顶棚组成。
坡屋顶的承重结构： 横墙承重 屋架承重 梁架承重
坡屋顶
作品展览
谢谢观看
THANKS
更多模板下载及PPT服务，敬请访问 ppthi-hoo
谢谢你的阅读
知识就是财富 丰富你的人生
屋顶的类型

房屋建筑学六章(屋顶)

房屋建筑学六章(屋顶)

第六章屋顶一、试题（一）填空题1.屋顶按采用材料和结构类型的不同可分为、和。

2.根据建筑物的性质、重要程度、使用功能要求、防水层耐用年限、防水层选用材料和设防要求，将屋面防水分为级。

3.屋顶坡度的表示方法有、和三种。

4.平屋顶排水坡度的形式方法有和两种。

5.屋顶排水方式分为和两大类。

6.平屋顶泛水构造中，泛水高度应为。

7.在平屋顶卷材防水构造中，当屋顶坡度时，卷材宜平行于屋脊方向铺贴；当屋顶坡度或屋面受震动时，卷材可垂直于屋脊方向铺贴；当屋顶坡度时，卷材可平行或垂直于屋脊方向铺贴。

8.选择有组织排水时，每根雨水管可排除大约m2的屋面雨水，其间距控制在m 之内。

9.平屋顶的保温材料有、和三种类型。

10.平屋顶保温层的做法有和两种方法。

11.屋面泛水应有足够的高度，最小为mm。

12.坡屋顶的承重结构有、和三种。

13.坡屋顶的平瓦屋面的纵墙檐口根据造型要求可做成和两种。

14.平屋顶的隔热通常有、、和等处理方法。

15.天沟的净宽应不小于，沟底纵坡坡度范围一般为，天沟上口与分水线的距离应不小于。

16.平屋顶材料找坡的坡度宜为，找坡层的最薄处不小于厚。

17.平屋顶结构找坡的坡度宜为。

18.平屋顶屋面宽度大于时，宜采用双坡排水。

19.不上人屋面须设屋面检修孔，检修孔四周的孔壁须上翻出屋面，其高度一般为㎜。

20.刚性防水层的混凝土强度等级应不低于，其厚度宜不小于㎜，双向配置直径㎜钢筋，间距为㎜的双向钢筋网片。

（二）选择题1.屋顶的坡度形成中，材料找坡是指来形成。

①利用预制板的搁置②选用轻质材料找坡③利用油毡的厚度④利用结构层2.当采用檐沟外排水时，沟底沿长度方向设置的纵向排水坡度一般应不小于。

①1％②0.5％③1.5％④2％3.平屋顶坡度小于3％时，卷材宜沿屋脊方向铺设。

①平行②垂直③300 ④4504.混凝土刚性防水屋面的防水层应采用不低于级的细石混凝土整体现浇。

①C15 ②C20③C25 ④C305.混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构之间设置。

房屋建筑学屋顶构造[谷风建筑]

房屋建筑学屋顶构造[谷风建筑]
一、排水坡度 （一）排水坡度表示方法 1、角度法:用屋面与水平面的夹角表示,如a=26O、30O、32O等； 2、斜率法：用屋顶高度与跨度一半之比表示，如H:L=1:2等 3、百分比：用屋顶高度H与坡面水平长度L的百分比表示，如
i=2%等。注： 一般坡屋顶常用坡度值表示；角度法一般用于研究计算。
平屋顶常用百分比表示。
向上文档上一张 下一张 主 页 退 出16
（2）内排水 A、房间中部内排水 B、外墙内侧内排水 C、内落外排水
尽量不用，高层、立面有要求（美观）不要设雨水管等 或外排水困难时。
向上文档上一张 下一张 主 页 退 出17
三、 屋面排水组织的设计
（一）划分排水分区
每雨水管汇水面积≦200m2
（二）确定排水坡面的数目，尽量用双坡。
①进深小或临街建筑常采用单坡排水（屋面宽＜12m）
②进深大时宜采用双坡排水（屋面宽＞12m时）
（三）确定天沟断面大小和天沟纵坡的坡度值
①一般天沟净宽≮200mm，上口至分水线≮120mm。
②天沟纵坡≮1％。
（四）雨水管的规格及间距
向上文档
18
向上文档
19
（1）材料：①铸铁②塑料③镀锌铁皮 （2）直径：50、75、100、125、200（mm）一般75～100mm （3）间距：①间距不超过18m（女儿墙）—24m（挑檐）②面积 200m2设一个 （4）验算方法：据当地每小时最大降雨量H(mm/h)和雨水管积水 面积表：
向上文档
10
向上文档
11
二、屋顶排水方式 （一）排水方式：有组织防水、无组织防水 1、无组织排水：
是将屋面划分成若干排水区，按一定的排水坡度使 屋面雨水有组织地排至檐沟或雨水口，通过雨水管 排泄到明沟中或散水上，再通往城市地下排水系统。

房屋建筑学六章(屋顶)

房屋建筑学六章(屋顶)

第六章屋顶一、试题（一）填空题1.屋顶按采用材料和结构类型的不同可分为、和。

2.根据建筑物的性质、重要程度、使用功能要求、防水层耐用年限、防水层选用材料和设防要求，将屋面防水分为级。

3.屋顶坡度的表示方法有、和三种。

4.平屋顶排水坡度的形式方法有和两种。

5.屋顶排水方式分为和两大类。

6.平屋顶泛水构造中，泛水高度应为。

7.在平屋顶卷材防水构造中，当屋顶坡度时，卷材宜平行于屋脊方向铺贴；当屋顶坡度或屋面受震动时，卷材可垂直于屋脊方向铺贴；当屋顶坡度时，卷材可平行或垂直于屋脊方向铺贴。

8.选择有组织排水时，每根雨水管可排除大约m2的屋面雨水，其间距控制在m 之内。

9.平屋顶的保温材料有、和三种类型。

10.平屋顶保温层的做法有和两种方法。

11.屋面泛水应有足够的高度，最小为mm。

12.坡屋顶的承重结构有、和三种。

13.坡屋顶的平瓦屋面的纵墙檐口根据造型要求可做成和两种。

14.平屋顶的隔热通常有、、和等处理方法。

15.天沟的净宽应不小于，沟底纵坡坡度范围一般为，天沟上口与分水线的距离应不小于。

16.平屋顶材料找坡的坡度宜为，找坡层的最薄处不小于厚。

17.平屋顶结构找坡的坡度宜为。

18.平屋顶屋面宽度大于时，宜采用双坡排水。

19.不上人屋面须设屋面检修孔，检修孔四周的孔壁须上翻出屋面，其高度一般为㎜。

20.刚性防水层的混凝土强度等级应不低于，其厚度宜不小于㎜，双向配置直径㎜钢筋，间距为㎜的双向钢筋网片。

（二）选择题1.屋顶的坡度形成中，材料找坡是指来形成。

①利用预制板的搁置②选用轻质材料找坡③利用油毡的厚度④利用结构层2.当采用檐沟外排水时，沟底沿长度方向设置的纵向排水坡度一般应不小于。

①1％②0.5％③1.5％④2％3.平屋顶坡度小于3％时，卷材宜沿屋脊方向铺设。

①平行②垂直③300 ④4504.混凝土刚性防水屋面的防水层应采用不低于级的细石混凝土整体现浇。

①C15 ②C20③C25 ④C305.混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构之间设置。

房屋建筑学-6-1屋顶精品文档

房屋建筑学-6-1屋顶精品文档
屋顶坡度的形成 屋顶排水坡度的形成主要有材料找坡和 结构找坡两种
*材料找坡，又称垫置坡度或填坡，是指将
屋面板象楼板一样水平搁置，然后在屋面板上采用 轻质材料铺垫而形成屋面坡度的一种做法。常用的 找坡材料有水泥炉渣、石灰炉渣等；材料找坡坡度 宜为2%左右，找坡材料最薄处一般应不小于30mm 厚。
材料找坡的优点是可以获得水平的室内顶棚面， 空间完整，便于直接利用。缺点是找坡材料增加了 屋面自重。如果屋面有保温要求时，可利用屋面保 温层兼作找坡层。目前这种做法被广泛采用。
▪ 进行屋顶排水组织设计时，须注意下述事项： ①划分排水分区
排水分区的大小一般按一个雨水口负担200m2 屋面面积的雨水考虑，屋面面积按水平投影面积 计算。
▪ ②确定排水坡面的数目及排水坡度 进深较小的房屋或临街建筑常采用单坡排水
（平屋面宽度小于12m时），进深较大时，为了不使 水流的路线过长，宜采用双坡排水（宽度小于12m 时）。并应根据防水材料确定排水坡度。坡屋顶则 应结合造型要求选择单坡、双坡或四坡排水。
4.美观要求
提高建筑物的整体美观效果，是建筑设计 中不容忽视的问题。
屋顶的组成
屋面 平面结构（梁板、屋架）
支承结构 空间结构（折板、壳体、网
顶棚 架、悬索等）
上一张 下一张 主 页 退 出
三、屋顶的类型
1.平屋顶 平屋顶通常是指屋面坡度小于5%的屋顶，常用
坡度范围为2%～3%。 2.坡屋顶
坡屋顶通常是指屋面坡度大于10%的屋顶，常 用坡度范围为10%～60%。 3.其他形式的屋顶
二是承受作用于屋顶上的风荷载、雪荷 载和屋顶自重等荷载；
三是美观。
二、设计要求
1. 强度和刚度要求 首先要有足够的强度以承受作用于其上的各 种荷载的作用，其次要有足够的刚度，防止 过大的变形导致屋面防水层开裂而渗水。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

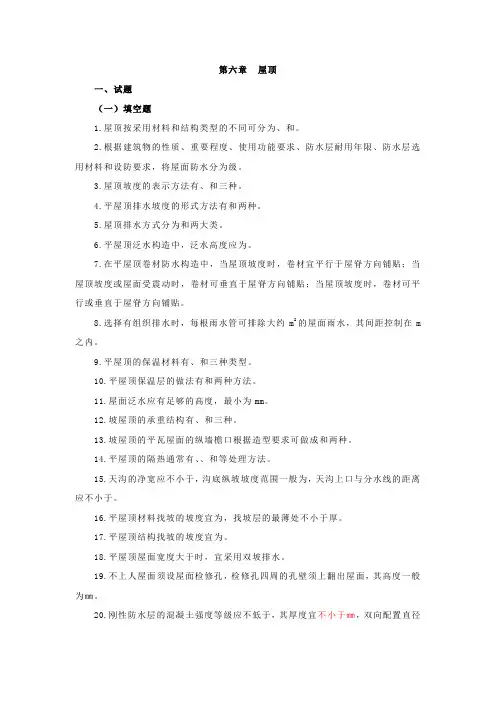

第六章屋顶
一、试题
( 一) 填空题
1.屋顶按采用材料和结构类型的不同可分为、和。

2.根据建筑物的性质、重要程度、使用功能要求、防水层耐用年限、防水层选用材料和设防要求, 将屋面防水分为级。

3.屋顶坡度的表示方法有、和三种。

4.平屋顶排水坡度的形式方法有和两种。

5.屋顶排水方式分为和两大类。

6.平屋顶泛水构造中, 泛水高度应为。

7.在平屋顶卷材防水构造中, 当屋顶坡度时, 卷材宜平行于屋脊方向铺贴; 当屋顶坡度或屋面受震动时, 卷材可垂直于屋脊方向铺贴; 当屋顶坡度时, 卷材可平行或垂直于屋脊方向铺贴。

8.选择有组织排水时, 每根雨水管可排除大约m2的屋面雨水, 其间距控制在m之内。

9.平屋顶的保温材料有、和三种类型。

10.平屋顶保温层的做法有和两种方法。

11.屋面泛水应有足够的高度, 最小为mm。

12.坡屋顶的承重结构有、和三种。

13.坡屋顶的平瓦屋面的纵墙檐口根据造型要求可做成和两种。

14.平屋顶的隔热一般有、、和等处理方法。

15.天沟的净宽应不小于, 沟底纵坡坡度范围一般为, 天沟上口与分水线的距离应不小于。

16.平屋顶材料找坡的坡度宜为, 找坡层的最薄处不小于厚。

17.平屋顶结构找坡的坡度宜为。

18.平屋顶屋面宽度大于时, 宜采用双坡排水。

19.不上人屋面须设屋面检修孔, 检修孔四周的孔壁须上翻出屋面, 其高度一般为㎜。

20.刚性防水层的混凝土强度等级应不低于, 其厚度宜不小于㎜, 双向配置直径㎜钢筋, 间距为㎜的双向钢筋网片。

( 二) 选择题
1.屋顶的坡度形成中, 材料找坡是指来形成。

①利用预制板的搁置②选用轻质材料找坡
③利用油毡的厚度④利用结构层
2.当采用檐沟外排水时, 沟底沿长度方向设置的纵向排水坡度一般应不小于。

①1％②0.5％
③1.5％④2％
3.平屋顶坡度小于3％时, 卷材宜沿屋脊方向铺设。

①平行②垂直
③300 ④450
4.混凝土刚性防水屋面的防水层应采用不低于级的细石混凝土整体现浇。

①C15 ②C20
③C25 ④C30
5.混凝土刚性防水屋面中, 为减少结构变形对防水层的不利影响, 常在防水层与结构之间设置。

①隔蒸汽层②隔离层
③隔热层④隔声层
6.平瓦屋面挑檐口构造中, 当采用屋面板挑檐时, 出挑长度不宜大于
mm。

①200 ②300
③400 ④150
7.平屋顶的排水坡度一般不超过5%, 最常见的坡度为。

①5% ②1%
③4% ④2%～3%
8.坡屋顶多用斜率法来表示坡度, 平屋顶常见来表示。

①百分比法②角度法
③斜率法④角度法、百分比法
9.平屋顶坡度的形成方式有。

①纵墙起坡、山墙起坡②山墙起坡
③材料找坡、结构找坡④结构找坡
10.屋面水落管距墙面的最小距离是。

①150mm ②75mm
③20mm ④30mm
11.下列说法中是正确的。

①刚性防水屋面的女儿墙泛水构造与卷材屋面构造是相同的。

②刚性防水屋面, 女儿墙与防水层之间不应有缝, 并加铺附加卷材形成泛水。

③泛水应有足够高度, 一般不小于250mm。

④刚性防水层内的钢筋在分格缝处应连通, 保持防水层的整体性。

12.在有檩体系中, 瓦一般铺设在组成的基层上。

①檩条、屋面板、挂瓦条②各类钢筋混凝土板
③木望板和檩条④钢筋混凝土板、檩条和挂瓦条
13.钢筋混凝土板瓦屋面的面层一般可用。

①面砖②木板
③平瓦④平瓦、陶瓷面砖
14.下列有关刚性屋面防水层分格缝的叙述中, 正确的是。

①分格缝能够减少刚性防水层的伸缩变形, 防止和限制裂缝的产生。

②分格缝的设置是为了把大块现浇混凝土分割为小块, 简化施工。

③刚性防水层与女儿墙之间不应设分格缝, 以利于防水。

④防水层内的钢筋在分格缝处也应连通, 保持防水层的整体性。

15.顶棚的作用有。

A.用来遮挡屋顶结构, 美化室内环境; B.提高屋顶的保温隔热能力; C.增进室内音质效果; D.保护顶棚内的各种管道。

①BCD ②ABC
③ACD ④ABD
16.以下说法正确的是。

A.泛水应有足够高度, 一般≮250;
B.女儿墙与刚性防水层间留分格缝, 可有效地防止其开裂;
C.泛水应嵌入立墙上的凹槽内并用水泥钉固定;
D.刚性防水层内的钢筋在分格缝处应断开。

①ABC ②BCD
③ACD ④ABCD
17.卷材防水屋面的基本构造层次按其作用可分别为。

①结构层、找平层、结合层、防水层、保护层。
