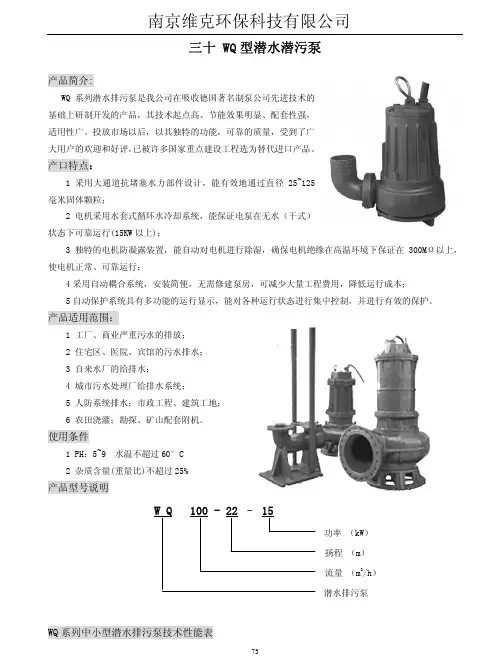

三十 WQ型潜水潜污泵产品简介:WQ系列潜水排污泵是我公司在吸收德国著名制泵公司先进技术的基础上研制开发的产品，其技术起点高、节能效果明显、配套性强，适用性广。
投放市场以后，以其独特的功能，可靠的质量，受到了广大用户的欢迎和好评，已被许多国家重点建设工程选为替代进口产品。
产口特点：1 采用大通道抗堵塞水力部件设计，能有效地通过直径25~125毫米固体颗粒；2 电机采用水套式循环水冷却系统，能保证电泵在无水（干式）状态下可靠运行(15KW以上)；3 独特的电机防凝露装置，能自动对电机进行除湿，确保电机绝缘在高温环境下保证在300MΩ以上，使电机正常、可靠运行；4采用自动耦合系统，安装简便，无需修建泵房，可减少大量工程费用，降低运行成本；5自动保护系统具有多功能的运行显示，能对各种运行状态进行集中控制，并进行有效的保护。
产品适用范围：1 工厂、商业严重污水的排放；2 住宅区、医院、宾馆的污水排水；3 自来水厂的给排水；4 城市污水处理厂给排水系统；5 人防系统排水；市政工程、建筑工地；6 农田浇灌；勘探、矿山配套附机。
使用条件：1 PH：5~9 水温不超过60°C2 杂质含量(重量比)不超过25%产品型号说明功率 （kW）3/h）WQ系列中小型潜水排污泵技术性能表WQ系列中小型潜水排污泵性能曲线WQ系列中小型潜水排污泵外型及固定式安装尺寸WQ系列中小型潜水排污泵固定湿式安装系统WQ型潜水排污泵结构说明：本系列潜水排污泵，引进和吸收国外先进技术，结构合理，性能优越。
鼠笼式电机运行方式S1，定子绝缘等级F（155°C），并具有防凝露装置，每相装有过载保护元件。
WQ 系列潜水排污泵型谱:WQ系列潜水排污泵安装尺寸表：。
4.在常规状态下泵每使用300-500小时后应加注或更换油室中机油（10-〜30号机油）使机械密封保持良好的润滑状态，提高机械密封的使用寿命。
5，电泵拆卸、维修后，机壳组件必须经0.2MPa气密试验检査，以确保电机密封可靠。
6，叶轮和泵体之间的密封环具有密封功能，如密封损坏将直接影响到泵的性能，必要时应更换。
声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，QW(WQ)系列无堵塞潜水排污泵性能参数、QW(WQ)系列无堵塞潜水排污泵使用场合、QW(WQ)系列无堵塞潜水排污泵材质要求、QW(WQ)系列无堵塞潜水排污泵结构、QW(WQ)系列无堵塞潜水排污泵安装尺寸以及QW(WQ)系列无堵塞潜水排污泵的价格等详情，我们一定会尽心尽力为您提供优质的服务。
一、概述我公司生产的FSB型和FSB-L型氟塑料合金泵。
适用于-20℃～+120℃温度条件下输送物理性类似于水的介质：酸、氧化剂及腐蚀性介质（禁止输送快速硬质结晶体介质），过流部分全部采用塑料合金（聚四氟乙烯和聚全氟乙丙烯等多种材料）经过合理配方、模压、加工而成，它集多种塑料之优点，具有特强的腐蚀性，并具有机械强度高，不老化、无毒素分解等优点。
是输送各种强、弱酸的理想设备。
二、用途适用于在-85℃～+200℃的条件下长期输送任意浓度的任意介质：酸、氧化剂及腐蚀性介质(禁输快速硬质结晶体介质)。
广泛适用于化工、石油、制药、农药、染料、油漆、冶炼、造纸、等行业。
三、型号意义例如： 65 FSB—32L65：吸入口直径FS：过介部分为氟塑料合金B：离心泵 32：扬程 L：轴连式（带底板）100FSB-32L 100 32 100 80 18.5 2900 5.5 70 100FSB-40L 100 40 100 80 22 2900 5.5 70 100FSB-50L 100 50 100 65 30 2900 5.5 62 125FSB-32L 200 32 125 80 30 2900 5.5 72 125FSB-50L 200 50 125 100 45 2900 5.5 64 150FSB-32L 200 32 150 100 30 1450 6 77 150FSB-50L 200 50 150 100 55 1450 5 75 200FSB-32L 400 32 200 150 55 1450 3 81 200FSB-50L 400 50 200 150 75 1450 3 79产品概述:水泵磁力驱动泵（简称磁力泵），通常由电动机，磁力偶合器和耐腐蚀离心泵组成。
其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。
1.概述：WQ（N）潜水电泵，适用于各种水质的给排水工程，其结构采用下吸式浸没叶轮和上泵型两种结构，具有结构紧凑、体积小，可制造成多级泵，扬程达到150米以上，工作平稳，操作简单，安装方便，占地面积小，水池利用率高，标准化程度高等优点。
广泛应用在冶金、市政工程污水处理、矿山、化工、造纸、农业排灌、医院建筑、火电站等场所。
2.型号说明：电机功率（kW）扬程（m）流量（m3/h）污水潜水电泵（热水）3. 使用条件：1、适用介质：清水（固体颗粒含量＜0.01%＝；污水（固体颗粒重量比小于5%）；2、水温不超过70℃。
3、液体介质PH值6.5-8.5；4、电源频率50Hz，电压380V（660V、1140V，大功率机组为3000V或6000V）；5、潜水深度20米（大于20米应与制造厂协商）。
4.结构：（见附图1）泵：WQ（N）系列泵为立卧式两用结构，设计合理，结构紧凑，开启方便，便于维修。
根据不同参数叶轮可设计为离心式、轴流式、混流式、旋流式、螺旋式，导叶采用空间导叶结构以适用内装式结构，使电机有良好的冷却。
电机：1、与WQ（N）污水潜水电泵相配的电机是浸没式充水结构，电机内部充满洁净清水，以增加冷却效果。
电机绕组采用耐水绕组，即使电机内部进水也不会使绝缘下降，使机组运行故障率降至最低，电机轴承采用进口的滑动轴承，水润滑，大功率机组安装绕组过热保护器，使电机在运行时绕组温度过高可以提供信号，电机的动密封采用硬对硬的机械密封，密封性能好、机组寿命长。
2、该系列潜水电泵，由于电机与泵直接联接,机组泵轴短,结构紧凑，液流从电机定子外壳高速通过，可冷却电机,能保证水泵在水池的最低水位下正常运转。
一般最低水位应大于叶轮进水口，应避免机组在无情况下运行,否则会使保护动作或损坏机组。
5.性能参数序号型号流量（m3/h）扬程（m）转速（r/min）功率（kW）备注1 WQ（N）100-100-55 100 100 1450/2900 552 WQ（N）300-40-75 300 40 1450/2900 723 WQ（N）270-30-37 270 30 1450/2900 374 WQ（N）120-100-63 120 100 1450/2900 635 WQ（N）300-105-140 300 105 1450/2900 1406 WQ（N）300-26-37 300 26 1450/2900 377 WQ（N）270-19-22 270 19 1450/2900 228 WQ（N）320-55-90 320 55 1450/2900 909 WQ（N）300-19-30 300 19 1450/2900 3010 WQ（N）273-16-22 273 16 1450/2900 2211 WQ（N）300-15-25 300 15 1450/2900 2512 WQ（N）250-75-87 250 75 8713 WQ（N）450-120-260 450 120 260 V olt：6000v Or：3000v14 WQ（N）480-51-120 480 51 1450/2900 12015 WQ（N）436-41-87 436 41 1450/2900 8716 WQ（N）480-100-220 480 100 1450/2900 22017 WQ（N）480-36-87 480 36 1450/2900 8718 WQ（N）437-30-64 437 30 1450/2900 6419 WQ（N）480-70-160 480 70 1450/2900 16020 WQ（N）480-27-64 480 27 1450/2900 6421 WQ（N）437-22-45 437 22 1450/2900 4522 WQ（N）480-20-45 480 20 1450/2900 4523 WQ（N）456-18-37 456 18 1450/2900 3724 WQ（N）480-15-45 480 15 1450 4525 WQ（N）456-9-18.5 456 9 1450 18.526 WQ（N）550-42-100 550 42 1450/2900 10027 WQ（N）500-15-37 500 15 1450 3728 WQ（N）500-20-63 500 20 2900 6329 WQ（N）595-48-140 595 48 1450/2900 14030 WQ（N）750-48-160 750 48 1450/2900 16031 WQ（N）682-40-140 682 40 1450/2900 14032 WQ（N）750-35-140 750 35 1450/2900 14033 WQ（N）682-31-100 682 31 1450/2900 10034 WQ（N）750-27-100 750 27 1450/2900 10035 WQ（N）682-22-75 682 22 1450 7536 WQ（N）750-14-55 750 14 1450 5537 WQ（N）800-10-45 800 10 1450 4538 WQ（N）750-70-260 750 70 1450/2900 260 V olt：6000v Or：3000v序号型号流量（m3/h）扬程（m）转速（r/min）功率（kW）备注39 WQ（N）900-40-160 900 40 1450/2900 16040 WQ（N）1000-59-300 1000 59 1450/2900 300 V olt：6000v Or：3000v41 WQ（N）910-49-220 910 49 1450/2900 22042 WQ（N）1000-43-220 1000 43 1450/2900 22043 WQ（N）910-36-160 910 36 1450/2900 16044 WQ（N）1000-33-160 1000 33 1450/2900 16045 WQ（N）1000-86-410 1000 86 1450 410 V olt：6000v Or：3000v46 WQ（N）1000-26-120 1000 26 1450/2900 12047 WQ（N）1000-30-140 1000 30 1450/2900 14048 WQ（N）1200-35-200 1200 35 1450/2900 20049 WQ（N）1500-22-140 1500 22 1450/2900 14050 WQ（N）1500-25-180 1500 25 1450/2900 18051 WQ（N）1800-20-140 1800 20 1450 14052 WQ（N）1800-25-220 1800 25 1450 22053 WQ（N）2000-16-140 2000 16 1450 14054 WQ（N）2000-20-200 2000 20 1450 20055 WQ（N）2200-20-220 2200 20 1450 220565758596061626364656667686970717273747576本公司可按用户指定的参数和介质制造潜水电泵。
