项目六 手机电路关键点信号测试(1)

手机常用信号的测试1．掌握手机常用供电电压的测试方法。

2．掌握手机常用波形的测试方法。

3．掌握手机常用频率的测试方法。

要求1．实习前认真阅读实习指导2．实习中测试信号电压、波形和频率时要启动相应的电路。

3．实习后写出实习报告。

手机常见供电电压的测试维修不开机、不入网、无发射、不识卡、不显示等故障，需要经常测量相关电路的供电电压是否正常，以确定故障部位，这些供电电压，有些为稳定的直流电压，有些则为脉冲电压，一般来说，直流电压即可用万用表测量，也可用示波器测量，当然，用万用表测量是最为方便和简单的，只要所测电压与电路图上的标称电压相当，即可判断此部分电路供电正常；而脉冲电压一般需用示波器测量，用万用表测量，则与电路图中的标称值会有较大的出入。

脉冲电压大都是受控的(有些直流电压也可能是受控的)，也就是说，这个脉冲电压只有在启动相关电路时才输出，否则，用示波器也测不到。

下面分以下几种情况分析供电电压信号的测试方法。

一、外接电源供电电压1．指导维修手机时，经常需要用外接电源采代替手机电池，以方便维修工作，这个外接电源在和手机连接前，应调到和手机电池电压一致，过低会不开机，过高则有可能烧坏手机。

外接电源和手机连接后，要供到手机的电源IC 或电源稳压块。

外接稳压电源输出的是一个直流电压，且不受控；测量十分简单，只需在电源IC或稳压块的相关引脚上，用万用表即可方便地测到。

如果所测的电压与外接电源供电电压相等，可视为正常，否则，应检查供电支路是否有断路或短路现象。

2．操作以摩托罗拉T2688手机为例，装上电池，不开机，测试直通电池正极的电压，共12处：(1)功放U201的左上角(8脚)、右上角(6脚)。

(2)功控ICU202的4脚。

(3)电源ICU27的1、10脚。

(4)充电二极管D14的负极。

(5)射频供电ICIC301的7脚。

(6)U47的6脚。

(7)U35的4脚。

(8)振子驱动管集电极。

(9)电池退耦电容下端。

手机常用信号的测试方法●目的1．掌握手机常用供电电压的测试方法。

2．掌握手机常用波形的测试方法。

3．掌握手机常用频率的测试方法。

●要求1．实习前认真阅读实习指导2．实习中测试信号电压、波形和频率时要启动相应的电路。

3．实习后写出实习报告。

手机常见供电电压的测试维修不开机、不入网、无发射、不识卡、不显示等故障，需要经常测量相关电路的供电电压是否正常，以确定故障部位，这些供电电压，有些为稳定的直流电压，有些则为脉冲电压，一般来说，直流电压即可用万用表测量，也可用示波器测量，当然，用万用表测量是最为方便和简单的，只要所测电压与电路图上的标称电压相当，即可判断此部分电路供电正常；而脉冲电压一般需用示波器测量，用万用表测量，则与电路图中的标称值会有较大的出入。

脉冲电压大都是受控的(有些直流电压也可能是受控的)，也就是说，这个脉冲电压只有在启动相关电路时才输出，否则，用示波器也测不到。

下面分以下几种情况分析供电电压信号的测试方法。

一、外接电源供电电压1．指导维修手机时，经常需要用外接电源采代替手机电池，以方便维修工作，这个外接电源在和手机连接前，应调到和手机电池电压一致，过低会不开机，过高则有可能烧坏手机。

外接电源和手机连接后，要供到手机的电源IC或电源稳压块。

外接稳压电源输出的是一个直流电压，且不受控；测量十分简单，只需在电源IC或稳压块的相关引脚上，用万用表即可方便地测到。

如果所测的电压与外接电源供电电压相等，可视为正常，否则，应检查供电支路是否有断路或短路现象。

2．操作以摩托罗拉T2688手机为例，装上电池，不开机，测试直通电池正极的电压，共12处：(1)功放U201的左上角(8脚)、右上角(6脚)。

(2)功控ICU202的4脚。

(3)电源ICU27的1、10脚。

(4)充电二极管D14的负极。

(5)射频供电ICIC301的7脚。

(6)U47的6脚。

(7)U35的4脚。

(8)振子驱动管集电极。

(9)电池退耦电容下端。

上一页 下一页 返回
任务1 手机维修仪器的使用
• （２） 选择Ｙ 轴灵敏度。 • 根据被测信号的峰值（如果采用衰减探头， 应除以衰减倍数； 在耦
合方式取ＤＣ 挡时，还要考虑叠加的直流电压值）， 将Ｙ 轴灵敏度 选择Ｖ／ ｄｉｖ 开关（或Ｙ 轴衰减开关） 置于适当挡级。实际使用 中如不需要读测电压值， 则可适当调节Ｙ 轴灵敏度微调（或Ｙ 轴增 益） 旋钮， 使屏幕显现所需要高度的波形。 • （３） 选择触发（或同步） 信号来源与极性。 • 通常将触发（或同步） 信号极性开关置于“＋” 或“－” 挡。 • （４） 选择扫描速度。 • 根据被测信号周期（或频率） 的值， 将Ｘ 轴扫描速度ｔ／ ｄｉｖ （或扫描范围） 开关置于适当挡级。
• １.免拆软件仪 • 不需要拆开手机壳， 直接连接尾插接口或编程专业接口进行刷机，
将手机中的软件重写。常见的免拆软件仪有： 东海智能王、东海大 王子、天目超能一通、天目智多星和景天ＵＰ－ＢＯＸ 等， 如图５ －５ 所示。
上一页 下一页 返回
任务1 手机维修仪器的使用
• ２.拆机软件仪 • 当免拆软件仪中没有某种机型的软件资料， 或手机不能与维修仪连
上一页 下一页 返回
任务1 手机维修仪器的使用
• 下面以ＶＣ２０００ 频率计为例， 介绍数字频率计的使用方法。 • ＶＣ２０００ 频率计是多功能智能仪器， 具有频率测量、脉冲计数
及晶体测量等功能， 并有４ 挡时间闸门、５ 挡功能选择和８ 位ＬＥ Ｄ 高亮度显示， 是一个测量范围为１０Ｈｚ～２ ４００ＭＨｚ的多 功能智能频率计。 • １.面板说明 • ①晶振按键： 用于测量晶振的按键。当测晶振时， 将被测晶振插入 面板右下方的晶振插槽， 并同时按下此键才能测试晶振； 不测晶振 时一定要再按一次此键， 使振荡线路停振， 确保不对外界产生干扰 。 • ②闸门按键： 用于设置测量时的不同计数周期（产生相应的分辨率 ）， 共设有４ 个闸门时间， 即０.１ｓ、１ｓ、５ｓ 和１０ｓ。

手机测试方法大全(一)随着手机功能不断增强和普及，手机已经成为我们生活中必不可少的工具之一。

而对于手机的质量和性能的考核，手机测试也变得越来越重要。

那么，针对不同的手机特点和功能，我们该如何进行手机测试呢？以下是手机测试方法大全。

一、屏幕测试1. 屏幕亮度测试：在不同的环境光照下，测试手机屏幕在各个亮度档位下显示效果是否良好。

2. 触摸测试：通过手指在屏幕上移动和点击，测试触摸屏的是否灵敏，反应是否及时。

3. 分辨率测试：测试屏幕的分辨率，检验手机是否支持高清或超高清分辨率。

4. 屏幕颜色渲染测试：测试手机屏幕在各个颜色档位下的显示效果，检查是否存在失真或偏色等问题。

5. 反光测试：测试在强光下，手机屏幕显示效果和清晰度。

6. 视角测试：测试手机屏幕在不同的视角范围内的显示效果。

二、硬件测试1. 耳机和喇叭测试：测试手机音频输出质量，检查是否存在失真或噪音等问题。

2. USB口测试：测试手机 USB 接口是否可正常读取数据和充电。

3. 相机测试：测试手机相机功能是否正常，拍摄的照片是否清晰，色彩是否鲜明。

4. 传感器测试：测试手机的各项传感器，包括重力感应器、光线感应器、磁力计、陀螺仪等。

5. 按键测试：测试手机按键是否灵敏、手感是否舒适。

三、网络测试1. Wi-Fi 测试：测试手机 Wi-Fi 是否可以正确连接并接收数据。

2. 4G 网络测试：测试手机 4G 网络速度是否符合宣传标准。

3. 信号测试：在不同地理环境下测试手机信号质量，检查是否出现信号弱化或漏信。

4. GPS 测试：测试手机 GPS 定位功能是否正常，定位速度、精度是否符合标准。

四、系统测试1. 安装测试：测试一系列不同类型的应用软件在手机上是否可以成功安装并正常运行。

2. 系统切换测试：测试手机系统升级后，用户操作是否受到影响或者出现其他问题。

3. 核心功能测试：测试手机的核心功能是否正常，包括电话、短信、联系人等。

4. 内存测试：测试手机内存使用率是否过高，检查是否存在卡顿或者闪退等问题。

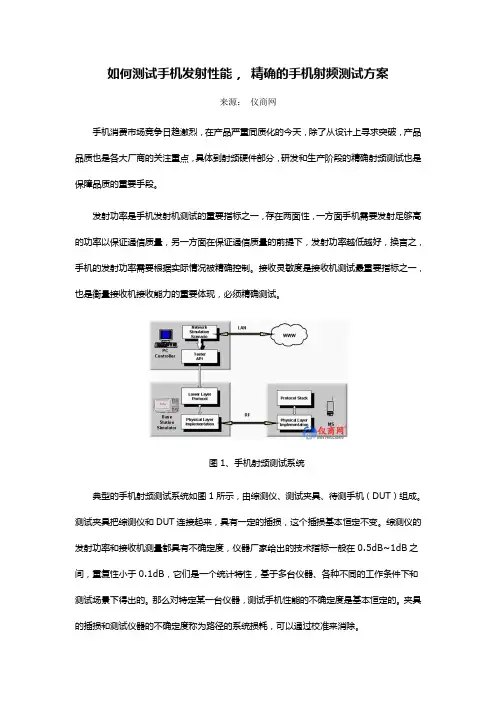

如何测试手机发射性能，精确的手机射频测试方案来源：仪商网手机消费市场竞争日趋激烈，在产品严重同质化的今天，除了从设计上寻求突破，产品品质也是各大厂商的关注重点，具体到射频硬件部分，研发和生产阶段的精确射频测试也是保障品质的重要手段。

发射功率是手机发射机测试的重要指标之一，存在两面性，一方面手机需要发射足够高的功率以保证通信质量，另一方面在保证通信质量的前提下，发射功率越低越好，换言之，手机的发射功率需要根据实际情况被精确控制。

接收灵敏度是接收机测试最重要指标之一，也是衡量接收机接收能力的重要体现，必须精确测试。

图1、手机射频测试系统典型的手机射频测试系统如图1所示，由综测仪、测试夹具、待测手机（DUT）组成。

测试夹具把综测仪和DUT连接起来，具有一定的插损，这个插损基本恒定不变。

综测仪的发射功率和接收机测量都具有不确定度，仪器厂家给出的技术指标一般在0.5dB~1dB之间，重复性小于0.1dB，它们是一个统计特性，基于多台仪器、各种不同的工作条件下和测试场景下得出的。

那么对特定某一台仪器，测试手机性能的不确定度是基本恒定的。

夹具的插损和测试仪器的不确定度称为路径的系统损耗，可以通过校准来消除。

路径损耗校准方案图2、综测仪内部结构示意图如图2所示综测仪内部结构示意图，综测仪内部有信号源和信号分析仪两个模块，通过开关与综测仪的射频端口相连，外部连接测试夹具。

发射和接收测试这两种场景下信号传输路径不同，为了获得精确测量结果，需要分别校准信号源和信号分析仪连同外接设备（测试夹具）的路径损耗。

工程应用中，普遍使用金机校准法或矢量网络分析仪测量法校准系统路径损耗。

金机校准法：预先挑选发射功率和接收电平稳定的手机主板（或手机整机）标记为金机，其技术规格是基于其它测试仪器评估出来的，是已知的。

校准系统路径损耗时，用待校准的射频测试系统测量金机发射功率和接收电平，计算当前测量结果与技术规格之间的差值，即得出系统路径损耗。

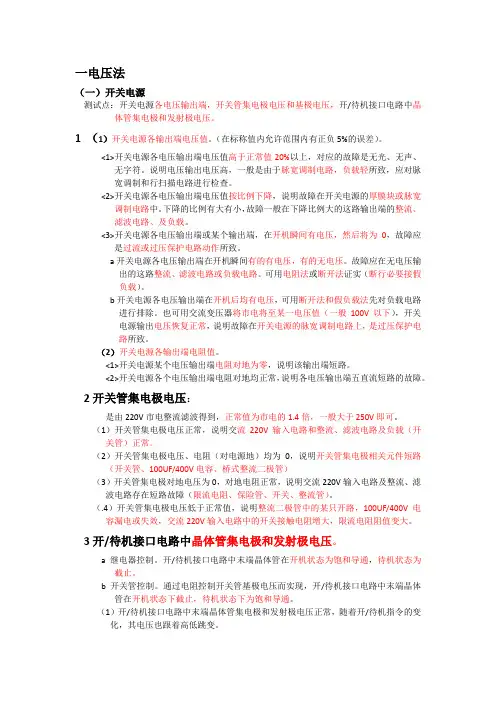

一电压法（一）开关电源测试点：开关电源各电压输出端，开关管集电极电压和基极电压，开/待机接口电路中晶体管集电极和发射极电压。

1 （1）开关电源各输出端电压值。

（在标称值内允许范围内有正负5%的误差）。

<1>开关电源各电压输出端电压值高于正常值20%以上，对应的故障是无光、无声、无字符。

说明电压输出电压高，一般是由于脉宽调制电路，负载轻所致，应对脉宽调制和行扫描电路进行检查。

<2>开关电源各电压输出端电压值按比例下降，说明故障在开关电源的厚膜块或脉宽调制电路中。

下降的比例有大有小，故障一般在下降比例大的这路输出端的整流、滤波电路、及负载。

<3>开关电源各电压输出端或某个输出端，在开机瞬间有电压，然后将为0，故障应是过流或过压保护电路动作所致。

a开关电源各电压输出端在开机瞬间有的有电压，有的无电压。

故障应在无电压输出的这路整流、滤波电路或负载电路。

可用电阻法或断开法证实（断行必要接假负载）。

b开关电源各电压输出端在开机后均有电压，可用断开法和假负载法先对负载电路进行排除。

也可用交流变压器将市电将至某一电压值（一般100V以下），开关电源输出电压恢复正常，说明故障在开关电源的脉宽调制电路上，是过压保护电路所致。

（2）开关电源各输出端电阻值。

<1>开关电源某个电压输出端电阻对地为零，说明该输出端短路。

<2>开关电源各个电压输出端电阻对地均正常，说明各电压输出端五直流短路的故障。

2开关管集电极电压：是由220V市电整流滤波得到，正常值为市电的1.4倍，一般大于250V即可。

（1）开关管集电极电压正常，说明交流220V输入电路和整流、滤波电路及负载（开关管）正常。

（2）开关管集电极电压、电阻（对电源地）均为0，说明开关管集电极相关元件短路（开关管、100UF/400V电容、桥式整流二极管）（3）开关管集电极对地电压为0，对地电阻正常，说明交流220V输入电路及整流、滤波电路存在短路故障（限流电阻、保险管、开关、整流管）。

并按“晶振” 键。 • （２） 设置“闸门” 时间。 • （３） “挡位” 键设置为５ 挡。 • （４） 按“确认” 键即开始测晶振频率。 • （５） 测完晶振后， 再按一次“晶振” 键使此键跳起， 这样晶振线
路立即停振， 可防止对外界产生干扰。
• 四、频谱分析仪
• 频谱分析仪主要用于测试手机射频信号、本振信号、中频信号、时钟 信号的频率和幅度， 以检测手机不入网故障。频谱分析仪价格较高 ， 操作较为复杂， 其外形如图５－４ 所示。
• ④每次选择好闸门和挡位后再按下“确定” 键， 频率计即开始工作 ， 每次开机或按“复位” 键后， 仪器自动进入上次按“确定” 后的 工作状态。
• ⑤ “复位” 按键： 当仪器出现非正常状态时， 按一下该键， 仪器 便可恢复正常状态。
• ⑥晶振端口： 面板的右下部为插槽， 用于测量晶振振荡频率。 • ⑦晶振指示灯。 • ⑧ＭＨｚ 指示灯。 • ⑨ｋＨｚ 指示灯。 • ⑩ＬＥＤ 显示器。
• ３.测试累积计数 • （１） 测试线接Ｂ 通道端口。 • （２） 设置“闸门” 时间， 此时“闸门” 的作用是显示间隔周期。 • （３） “挡位” 键设置为４ 挡。
上一页 下一页 返回
任务1 手机维修仪器的使用
• ４.测试晶振频率 • （１） 将被测试晶体插入面板右下方的长方形插槽即晶振端口中，
上一页 下一页 返回
任务1 手机维修仪器的使用
• （５） 输入被测信号。 • 被测信号由探头衰减后（或由同轴电缆不衰减直接输入， 但此时的
输入阻抗降低， 输入电容增大）， 通过Ｙ 轴输入端输入示波器。
• 三、频率计
• 频率计又称电子计数器。示波器尽管可以测出有无１３ＭＨｚ、３２ .７６８ｋＨｚ 等信号波形， 但精确度不够。频率计可以精确测出１ ３ＭＨｚ、２６ＭＨｚ 主时钟和３２.７６８ｋＨｚ 实时时钟的具体 频率数值， 如图５－３ 所示。

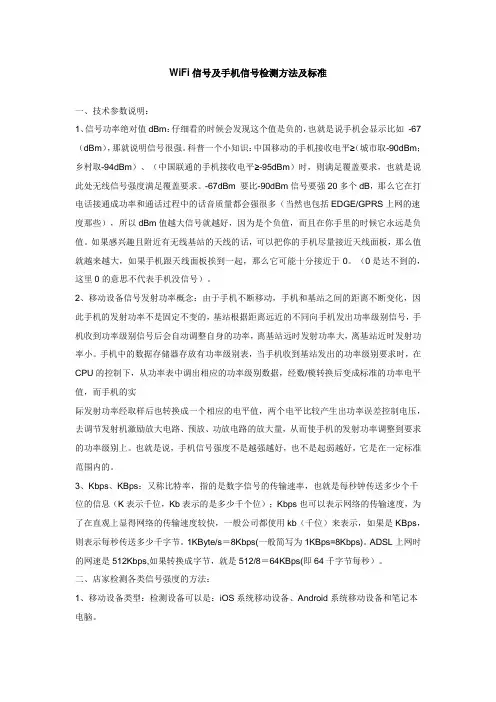

WiFi信号及手机信号检测方法及标准一、技术参数说明：1、信号功率绝对值dBm：仔细看的时候会发现这个值是负的，也就是说手机会显示比如-67（dBm），那就说明信号很强。
