电与磁专项练习题及答案

【物理】初三物理电与磁题20套(带答案)一、电与磁选择题1．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．2．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。

【分析】通电导体在磁场中受力的作用而运动。

3．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

小兔：我的磁性强小毛：我的磁性强图4甲乙电与磁 专项练习一、填空题1、用吸管吸饮料时，利用____________作用使饮料沿吸管上升进入嘴里。

常用发电机是利用____________原理制成的。

2、图1是奥斯特曾经做过的实验，观察比较甲、乙两图，可得实验结论是__________________；观察比较乙、丙两图，可得实验结论是____________。

3、 英国科学家法拉第经十年不懈探索，于1831年发现：闭合电路的一部分导体在磁场中做切割磁感线运动时会产生电流。

这种现象被称为______________现象，利用这种现象发明了______________机，使人类大规模使用电能成为现实。

4、 我们在学习和生活中，常常看到下面的情形：如图2是某同学在研究通电螺线管极性时的情形，请你在图中标出通电螺线管的N 极。

5、如图3所示，闭合开关，通电螺线管的上端为______________极，将滑动变阻器滑片向右滑动，弹簧将______________（选填“伸长”或“缩短”）。

如果用电流表替代虚线框内仪器，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是______________现象。

6、如图4所示,螺线管磁性的有无可以由_______的有无来控制,其极性与螺线管中的__________方向有关;若将甲和乙两螺线管串联在电路中， _____________的磁性更强(选填“甲”或“乙”).7、地球是一个巨大的磁体，在它的周围空间存在着磁场——地磁场，中华民族是最先利用地磁场服务于人类的，例如______________的发明。

利用如图5所示的实验装置可将机械能转化为______________能，根据这一原理人类研制成了______________机。

8、如图6所示是探究电磁感应现象的实验装置，装置中的直铜线ab 通过导线接在灵敏电流计的两接线柱上，当让ab 迅速向上运动时，电流表指针______________ ；将ab 改为向左运动时，电流表指针______________ (填“偏转”或“不偏转”) ；实验时开关应该______________，实验结果表明______________ 。

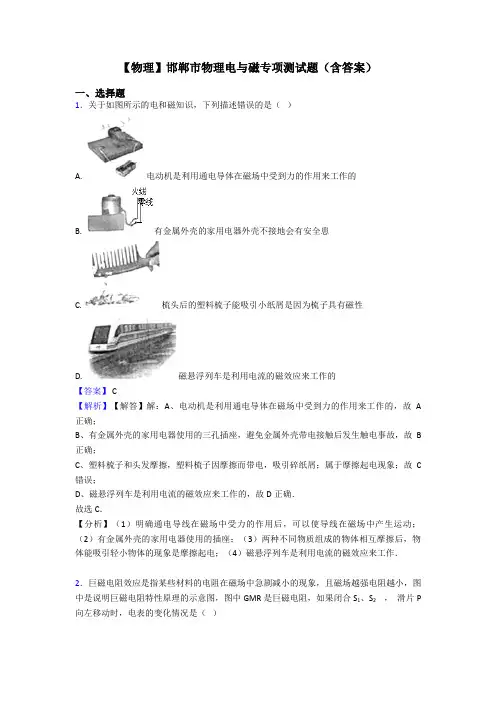

【物理】邯郸市物理电与磁专项测试题（含答案）一、选择题1．关于如图所示的电和磁知识，下列描述错误的是（）A. 电动机是利用通电导体在磁场中受到力的作用来工作的B. 有金属外壳的家用电器外壳不接地会有安全患C. 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D. 磁悬浮列车是利用电流的磁效应来工作的【答案】 C【解析】【解答】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A 正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B 正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C 错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．【分析】（1）明确通电导线在磁场中受力的作用后，可以使导线在磁场中产生运动；（2）有金属外壳的家用电器使用的插座；（3）两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电；（4）磁悬浮列车是利用电流的磁效应来工作．2．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P 向左移动时，电表的变化情况是（）A. 表和表示数均变小B. 表和表示数均变大C. 表示数变小，表示数变大D. 表示数变大，表示数变小【答案】D【解析】【解答】闭合S1、S2，滑片P向左移动时，电路中的电阻变小，电流变大，通电螺线管的磁性变强，所以巨磁电阻的阻值变小，根据串联电路的电压规律可知，其两端的电压变小即电压表的示数变小，根据欧姆定律可知电路中电流变大，即电流表的示数变大，D符合题意，ABC不符合题意.故答案为：D.【分析】根据滑动变阻器的在的变化分析电路中电流的变化，电流的变化影响磁性强弱变化，从而电路中的电流和电压和变化.3．如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置，电路中有感应电流的是（）A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁【答案】 D【解析】【解答】甲图和丙图中，线圈与磁感线垂直时，不切割磁感线，不能产生感应电流，ABC不符合题意；乙图中a导线向下切割磁感线，而丁图a导线向上切割磁感线，两图中a导线切割磁感线的方向相反，所以感应电流的方向相反，D符合题意.故答案为：D.【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。

电与磁专项测试（含答案解析）一、选择题1．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变【答案】C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N极，根据同名磁极相互排斥可知，仪表指针向左偏转，故A错误；B、当开关S接a点接滑片P向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故B错误；C、保持滑片P的位置不变，开关S由a点换到b点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故C正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选C．【分析】（1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．2．图为某品牌共享电单车，其涉及到的物理知识正确的是（）A. 没有网络传递信息，是无法实现手机扫二维码开锁的B. 车座成马鞍型，增大了人与车座的受力面积，压强增大C. 车胎上有凹凸不平的花纹，可以减小与地面的摩擦力D. 后轮上的电动机，利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时，通过电磁波及网络传递信息，当服务器接收到付费后，才会开解，所以没有网络传递信息，是无法实现手机扫二维码开锁的，A符合题意；B. 车座成马鞍型，增大了人与车座的受力面积，减小压强，B不符合题意；C. 车胎上有凹凸不平的花纹，是用增大接触面粗糙程度的方法增大摩擦力，C不符合题意；D. 后轮上的电动机，利用通电导线在磁场受力的原理将电能转化为机械能，D不符合题意；故答案为：A。

（物理）九年级物理电与磁题20套(带答案)含解析一、电与磁选择题1．如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在，下列四幅图中，所涉及的物理原理与磁异探测器相同的是（）A. 甲图可探究磁场对通电导体产生力的作用B. 乙图可探究电流周围存在磁场C. 丙图可探究磁能生电D. 丁图利用超声波的反射制成声呐可确定潜艇的位置【答案】C【解析】【解答】解：由题可知，磁异探测器将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，说明有感应电流产生，即磁异探测器所涉及的物理原理为电磁感应现象；A、图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A不合题意；B、图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B不合题意；C、图丙中，开关闭合后，在外力作用下使导体左右移动，切割磁感应线，电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，表示磁能生电．故C符合题意；D、图丁是利用回声定位确定物体的位置，故D不合题意．故选C．【分析】磁异探测器最终将信号转换为变化的电流，因此是一个发电机，分析下面四幅图，找出发电机的原理即可．2．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将（）A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断【答案】 A【解析】【解答】解：从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极向左转动．故选A．【分析】首先由安培定则可以判断出螺线管的磁极，则由磁极间的相互作用可得出小磁针静止时的N、S极的指向．3．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。

电与磁练习题(含答案)一、电与磁选择题1．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A. 通电螺线管的左端为N极B. 小磁针一直保持静止C. 小磁计的S极向右转动D. 通电螺线管外A点的磁场方向向左【答案】D【解析】【解答】解：A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，故A错误；BC、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D正确；故选D．【分析】（1）根据线圈的绕法和电流的方向，可以确定螺线管的NS极；（2）据磁感线的方向分析判断即可解决；（3）据磁体间的相互作用分析小磁针的运动方向．2．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

故答案为：C。

【分析】在磁体外部，磁感线的方向从N极指向S极.利用安培定则判断螺线管的磁极.3．关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．4．如图所示，在通电螺线管（导线中箭头表示电流方向）附近放置的小磁针（黑端为N 极），静止时其指向正确的是（）A. B. C. D.【答案】A【解析】【解答】解：A、根据安培定则可知，通电螺线管N极在右端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故A正确；B、根据安培定则可知，通电螺线管N极在上端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针上端为S极，下端为N极，故B错误；C、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故C错误；D、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故D错误．故选A．【分析】用右手螺旋定则判断出通电螺线管的磁极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向．5．关于下列四幅图，说法正确的是（）A. 甲图：用吸管从瓶中吸饮料，是吸力将饮料吸入嘴中B. 乙图：电流一定时，电磁铁磁性强弱与线圈的匝数有关C. 丙图：铁轨铺在枕木上，是通过增大受力面积来增大压强D. 丁图：发电机的工作原理【答案】B【解析】【解答】解：A、因为吸管吸饮料时，是先把吸管内的空气吸走，使管内气压减小，这样在外界大气压的作用下，饮料就被压进吸管里；如果将吸管剪一个洞，内外气压相等，饮料就不会吸入口中，故A错误；B、电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流一定时，匝数越多、电磁铁的磁性越强，故B正确；C、铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强；故C错误；D、丁图演示的是通电导体在磁场里受到力的作用，是电动机的原理，故D错误．故选B．【分析】（1）由于大气有压强，我们才能利用细管将饮料吸到嘴里；（2）电磁铁磁性的强弱与电流大小、线圈的匝数有关，电流越大、线圈匝数越多，电磁铁的磁性越强；（3）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．（4）发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流．6．图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。

初中物理电与磁试题 ( 有答案和解析 )一、电与磁选择题1．如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关 S 接 a 点时，仪表指针向右偏转B. 当开关 S 接 a 点接滑片P 向下移动时，仪表示数变小C. 保持滑片P 的位置不变，开关S 由 a 点换到 b 点，仪表示数变大D.若将电源正负极对调，仪表指针偏转方向不变【答案】 C【解析】【解答】解：A、由安培定则可知，通电螺线管的右端为N 极，根据同名磁极相互排斥可知，仪表指针向左偏转，故 A 错误；B、当开关S 接 a 点接滑片P 向下移动时，变阻器接入电路的电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故 B 错误；C、保持滑片P 的位置不变，开关S 由 a 点换到 b 点，线圈匝数增加，磁性增强，排斥力增大，指针偏转变大，仪表示数变大，故 C 正确；D、若将电源正负极对调，电流方向改变，磁场方向改变，仪表指针偏转方向改变，故D 错误．故选 C．【分析】（ 1）由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转；、（ 2）根据滑动变阻器的移动方向判断通电螺线管的磁性变化，判断仪表示数变化；（ 3）通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯；（ 4）通电导体在磁场受力的方向与电流的方向、磁场方向有关．2．如图所示， GMR 是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片C. S1闭合，滑片P 在图示位置P 在滑动变阻器最右端B. S1闭合，滑片P 在图示位置D. S1闭合，滑片P 在滑动变阻器最左端【答案】D【解析】【解答】解：A、 S1断开时，电磁铁无磁性，由题意可知GMR 的电阻最大，由I= 可知，右侧电路中电流最小，由 P=I2R 可知，指示灯的实际功率最小，指示灯最暗，故 A 错误；BCD、闭合 S1时， GMR 所处的位置由无磁场变为有磁场，GMR 的阻值减小；当滑片P 在滑动变阻器最左端时，左侧电路的电阻最小，由I=可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR 的电阻最小，右侧电路中电流最大，由P=I2 R 可知，指示灯的实际功率最大，指示灯最亮，故BC错误， D 正确．故选 D．【分析】闭合 S2时，指示灯与 GMR 串联，电压表测 GMR 两端的电压，闭合 S1时，电磁铁有磁性，根据 GMR 与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用 P=I2R 可知指示灯功率的变化，进一步判断亮暗的变化．3．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A. 左侧为 N 极， a 端为正极B. 左侧为 S 极， a 端为正极C. 左侧为 N 极， b 端为正极D左.侧为 S 极， b 端为正极【答案】C【解析】【解答】解：由于小磁针静止时，其左端为S 极，右端为N 极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N 极。

【物理】九年级物理电与磁题20套(带答案)及解析一、电与磁选择题1．如图所示，下列描述正确的是（）A. 甲图：利用灵敏电流计可以准确测量电流值B. 乙图：同名磁极相互吸引C. 丙图：比较两次实验得出压力的作用效果与受力面积的关系D. 丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢【答案】D【解析】【解答】解：A、甲图灵敏电流计没有刻度值，利用灵敏电流计可以大致反映电流的大小，故A错误；B、图中是两个N极相互靠近，利用同名磁极相互排斥，故B错误；C、丙图压力和受力面积都不同，不能比较两次实验得出压力的作用效果与受力面积的关系，故C错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D正确．故选D．【分析】（1）利用灵敏电流计可以大致反映感应电流的大小；（2）同名磁极相互排斥；（3）压力的作用效果与压力大小和受力面积有关；（4）流速越大的地方，压强越小．2．如图是“水位自动报警器”电路图，容器中装有盐水，和分别是“2.5V，0.3A”和“2.5V，0.5A”的灯泡，下列说法不正确的是（）A. 液面上升到与金属块B接触时，电磁铁工作，说明盐水是导体B. 液面上升，金属块A受到的液体压强变大C. 工作1min电流做功45JD. 若在电路中M点接入电铃，则电铃响说明水位到达警戒线【答案】D【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，说明盐水可以允许电流通过，盐水是导体，A不符合题意；B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增加时，金属块A受到的液体压强变大，B不符合题意；C、工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；D、由图知，如果将电铃接在M点，电铃与两只灯泡都是串联，所以无论水位是否达到警戒线，电铃能发生，D错误，符合题意.故答案为：D【分析】在液体密度一定时，液体压强随深度的增加而增大；利用公式W=UIt得到电流做的功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.3．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。

初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。

B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。

C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。

D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。

故答案为：D。

【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

电与磁练习题及答案一、选择题1．判断钢条是否带有磁性，下面方法正确的是（）A．用钢条靠近磁性，磁针被吸引，则钢条一定有磁性B．用钢条靠近铁屑，铁屑被吸引，则用条一定有磁性C．观察钢条周围没有磁力线,则钢条无磁性D．把钢条放入通电螺线管中，螺线管磁性加强，则钢条一定有磁性（桂林）2．如图6所示，在一通电环形线圈内放一小磁针，小磁针的指向是（）A．N极垂直纸面指向纸内B．N极垂直纸面指向纸外C．N极指向右D．N极指向左（山东）3．下面关于磁力线的叙述正确的是（）A．磁力线是在磁场中实际存在的线B．磁力线方向跟放在该处的磁针北极所指的方向相反C．直线电流周围的磁力线方向跟电流方向一致D．磁极周围的磁力线,是从磁铁北极出来回到磁铁南极（廊坊）4．在描绘磁现象的各图中（图7），哪个是错误的？（)5．闭合电键后，甲、乙两个小磁针静止在图8所示的位置，它们的北极分别是（）A．a端和b端B．b端和d端C．a端和c端D．b端和c端6．通电螺线管两端的磁极性质决定于（）A．螺线管匝数B．电流方向C．螺线管内有无铁芯D．电流强度（吉林）7．靠得很近的两只悬挂着的电磁铁如图9所示,通电后，它们相互( )A．吸引B．排斥C．静止不动8．两个外形完全相同的条形铁条a、b，如图10所示,如按甲图位置，用手拿住a，铁条b掉下来,这现象说明（）A．a不是磁铁，b是磁铁B．a是磁铁，b不是磁铁C．a和b 都不是磁铁D．a和b都是磁铁（山西）9．使用两物体（不带电）靠近但它们不接触，下列说法中正确的是（）A．没有相互作用,两物体都不是磁体B．相互吸引，只能有一个是磁体C．相互吸引,两物体都是磁体D．相互排斥, 两物体都是磁体(宁夏）10．图11中的几个图，分别表示通电直导线和通电螺线管周围的磁针静止时的指向（小磁针黑端是N极），其中磁针指向画得正确的是（)11．下列哪种电器是根据电磁感应现象制成的? （）A发电机B电动机C电磁铁D电磁继电器(山东）12．世界上第一个清楚地、准确地论述磁偏角的科学家是（）A．哥仑布B．法拉第C．张衡D．沈括（上海）13．发现电流周围存在磁场的物理学家是（）A奥斯特B焦耳C张衡D安培（上海）14．如图12所示的甲、乙、丙、丁四个图,表示通电螺线管的极性与电流方向的关系,正确的是（)A．图甲所示的B．图乙所示的C．图丙所示的D．图丁所示的（广州）15．将一支可自由转动的小磁针放在水平桌面上，等它静止后，在靠近小磁针的正上方放量一根垂直于磁针指向的水平直导线，并在导线中通以如图13所示的电流I，从上往下看（)A．小磁针将逆时针方向转动B．小磁针将顺时针方向转动C．小磁针将不停地摆动D．小磁针将不动（广州)16．图14中的磁力线方向和磁铁的N、S极是根据小磁针的止时N极所指的方向画出的，其中正确的是（）17．关于电磁铁的下列说法中，正确的是：（）A．电磁铁是利用电流的磁场来工作的B．通过电磁铁的电流方向改变，磁性强弱也随之改变C．电磁铁的磁性强弱跟线圈匝数无关D．电磁铁的磁性强弱跟有无铁芯无关（重庆)18．如图15所示，要使闭合回路中的电流计有电流通过,应使（）A．ab导线保持不动B．ab导线上下移动C．ab导线前后移动D．ab导线左右移动（兰州）19．使通电螺线管的南、北极位置互换的办法是( ）A．把线圈的匝数增加一倍B．改变电流方向C．把电流强度减少一半D．把螺线管中的铁芯抽出来（湖南）20．产生感生电流的条件是( ）A．导体在磁场中做切割磁力线运动B．闭合电路的一部分导体在磁场运动C．闭合电路的一部分导体在磁场中做切割磁力线运动D．闭合电路在磁场中运动(石家庄）21．下述各种情况中，能够产生感生电流的是( ）A．一段导体在磁场中做切割磁力线运动．B．闭合电路的一部分导体在磁场中顺着磁力线运动C．闭合电路的一部分导体静止在磁场中D．闭合电路的一部分导体在磁场中做切出磁力线运动(四川）22．如图16所示，上下两个正对的磁极,四个线框面都是竖直放置的,A线框在磁极间由下向上运动；B线框在磁极间由前向后运动；C线框由磁场外向磁场里运动；D线框由磁场外向磁场里运动；则哪些线框中不能产生感生电流（）（山西）23．如图17所示,可以使电流表的指针发生偏转的情况是（)A电键K断开，导体ab竖直向下运动B．电键K断开，导体ab从纸里向纸外运C．电键K断开，导体ab从纸里向纸外运动D．电键K闭合,导体ab从纸外向纸里运动（浙江)24．闭合线圈在磁场中做切割磁力线运动时，判断产生感生电流的方向用：（）A．右手定则B．安培定则C．左手定则（甘肃）25．当闭合电路的一部分导体在磁场中运动时，导体中（）A．一定有感生电流和感生电压B．一定有感生电压,但不一定有感生电流C．一定有感生电流,但不一定有感生电压D．无法判断有无感生电压和感生电流26．电话机听筒里发生的主要能量转化是（）A．电能变成机械能B．机械能变成电能C．内能变成电能D．电能变成内能27．安装一台直流电动机模型,接入实验电编后能正常转动,如果分别作下述调整,哪一种做法不能改变直流电动机转动方向? （）A．对调直流电动机磁铁的两极B．改变线圈中电流的方向C．调节滑动变阻器,改变电流的大小D．对调电源的正、负极28．下面关于直流电动机和发电机的几种说法中，正确的是（）A．电动机是把机械能转化为电能的装置B．电动机是利用通电线圈在磁场中转动的原理工作的C．发电机是把电能转化机械能的装置D．发电机是利用电磁感应原理工作的二、填空题29．在磁场中某一点______的指向规定为这一点的磁场方向，磁铁周围的磁力线都是从磁铁的______极出来．（海南）30．直线电流的磁力线，是以导线上各点为圆心的______，它的方向用______定则规定,和放在磁场中的小磁针______极指向一致．(吉林）31．通电螺线管的磁性强弱与_____、和______有关．(北京）32．是_____首先测出了大气压的值；是______首先确定了热功当量的值；是______发现了电磁感应现象．（兰州）33．磁铁周围的磁力线都是从磁铁______极出来，回到磁铁的_____极．(大连）34．在导线的下方放一磁针，磁针静止在与导线平行的位置上如图18中所示方向的电流时,磁针的N极将______偏转（选填向内或向外)，这个现象表明通电导体的周围存在着______．(四川）35．图19是一根通电直导线,电流方向如箭头所示,如果从右边向左看，电流的磁力线环绕方向应为______时针方向．（湖南)36．有两根外形完全相同的磁棒，一根有磁性，另一根没磁性，要确定哪根磁棒有磁性，某同学用一根钢棒的一端去接触另一根钢棒的中间部分,如图20所示,项两根棒互相吸引,可以断定______钢棒有磁性,若两根钢棒互相不吸引,可以断定______钢棒有磁性．（内蒙古）37．如图21所示，将滑动变阻器接入电路MN处,当K闭合且变阻器滑动片P向右滑动时电磁铁的滋性减弱，则应将变阻器的接线柱或接入电路，这时小磁针的左端是_____极．（福建）38．地球是个大磁体，地球北极附近是地磁的______极．（新疆）39．电动机工作时,把______能转化为______能，在转化过程中能的总量保持______．(宁夏)40．电磁铁是利用电流______效应工作的,电炉是根据电流______效应帛成的，给蓄电池充电是应用了电流的______效应．（吉林）41．闭合电路的一部分导体,在磁场中做______运动时，导体中就会产生感生电流，感生电流的方向不仅跟______的方向有关，而且跟______的方向有关．（南京）42．周期性改变方向的电流叫做______，直流电动机的换向器主要作用是______．（北京）43．电磁铁的磁性有无可以由______来控制,电磁针的磁性强弱可以由______来控制;电磁铁的南北极可以由______来控制．（吉林）44．要使直流电动机的线圈持续转动，必须设法使线圈一到______位置，就自动地改变线圈里的______，能够完成这一任务的装置叫做______．（西安）45．图22中所示的为电磁选矿机的示意图,其中M为矿石，D为电磁铁，落入A中的是______，落入B中的是______．（河南）46．图23为直流电动机的示意图，图中的装图①是______．②是______．线圈的ab 边受力方向向______,cd边受力的方向向______，所以线圈发生转动．（西安）三、作图题47．螺线管中通电后，小磁铁稳定在如图24所示的位置，试标出小磁针的N、S极．48．在图25中标出通电螺线管的N、S极．(哈尔滨）49．磁铁旁小磁针静止时所指的方向如图26所示，试画出磁力线的方向，并标出磁铁的S、N极．（武汉）50．根据图27中小磁针静止时的指向,标出蹄形磁铁的N、S极，图中虚线表示某一条磁力线，在虚线上用箭头表示出磁力线的方向．(北京）51．放在通电螺线管附近的小磁针静止时所指的方向如图28所示，请标出通电螺线管的N极和S极，并用箭头标出通电螺约管导线中的电流方向．（大连）52．如图29所示，当螺线管通电后，小磁针稳定在图中所示位置，在图中画出螺线管的绕线．（天津）53．图30中导电体的横截面和通过电流I的方向垂直增向纸外，它在磁场中所受磁力的方向如图中F所示，标出上、下两磁极的名称．（天津）54．图31所示为U形电磁铁，根据通入的电流方向，标出它的N、S极．(北京）55．在水平直导线AB的正下方放一小磁针，如图32所示，当AB中通电后小磁针的N极转向读者，用箭头标出AB中电流方向．（石家庄）56．在图33的U形磁铁上画出导线的绕线方法．（山西)57．在图34中根据通电直导线周围的磁力线方向，在导线上标出电流方向．（上海)一、选择题1、地质探矿队发现，我国华东某地面积约约几万平方公里地区的地磁场十分异常，该地区地下可能蕴藏着可观的（）A．铜B．铁C．铝D．银2、下列关于电磁现象的说法中,错误的的是（）A.通电导线周围存在磁场B。
