云计算平台架构图资料讲解

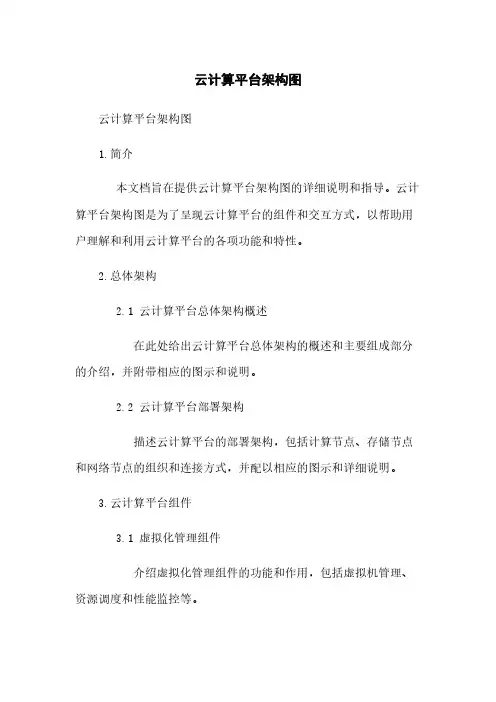

云计算平台架构图云计算平台架构图1.简介本文档旨在提供云计算平台架构图的详细说明和指导。

云计算平台架构图是为了呈现云计算平台的组件和交互方式，以帮助用户理解和利用云计算平台的各项功能和特性。

2.总体架构2.1 云计算平台总体架构概述在此处给出云计算平台总体架构的概述和主要组成部分的介绍，并附带相应的图示和说明。

2.2 云计算平台部署架构描述云计算平台的部署架构，包括计算节点、存储节点和网络节点的组织和连接方式，并配以相应的图示和详细说明。

3.云计算平台组件3.1 虚拟化管理组件介绍虚拟化管理组件的功能和作用，包括虚拟机管理、资源调度和性能监控等。

3.2 存储管理组件详细描述存储管理组件的功能和特性，例如分布式存储、数据备份和快照等。

3.3 网络管理组件解释网络管理组件的用途和功能，包括虚拟网络配置、网络拓扑设计和流量管理等。

3.4 安全管理组件介绍安全管理组件的功能和措施，包括身份认证、数据加密和访问控制等方面内容。

4.云计算平台服务4.1 虚拟机服务详细描述虚拟机服务的功能和特性，包括虚拟机创建、启动和停止等。

4.2 存储服务解释存储服务的功能和作用，例如文件存储、块存储和对象存储等。

4.3 网络服务介绍网络服务的功能和特性，包括虚拟网络配置、弹性IP和负载均衡等。

4.4 安全服务详细描述安全服务的功能和措施，例如身份认证、访问控制和安全审计等。

5.云计算平台管理5.1 用户管理介绍用户管理的方式和流程，包括用户注册、权限管理和资源配额等。

5.2 资源管理解释资源管理的方法和策略，包括资源调度、容量规划和性能监控等。

5.3 配置管理6.附件本文档涉及的附件包括示例架构图、配置文件样例和详细的技术说明文档。

7.法律名词及注释本文所涉及的法律名词和术语附带相应的注释和解释，以便读者理解和遵循相关法律法规。

云计算平台架构图随着数字化转型的趋势不断加强，企业对云计算平台的需求呈现出爆炸性增长。

云计算平台以其超高的计算、网络和存储能力，成为企业追求高效率、低成本的首选。

而理解云计算平台的架构，可以帮助我们更好地利用这一强大的工具。

一般来说，云计算平台架构可以分为三个主要部分：基础设施层（IaaS）、平台层（PaaS）和软件层（SaaS）。

这三个部分构成了云计算平台的骨架，为企业提供稳定、高效的IT服务。

1、基础设施层（IaaS）基础设施层是云计算平台的最底层，主要提供计算、存储和网络等基础设施服务。

这一层通过虚拟化技术，可以将物理硬件资源转化为虚拟资源，供上层使用。

企业可以根据实际需求，动态地获取所需的计算、存储和网络资源，实现按需使用，灵活扩展。

2、平台层（PaaS）平台层位于基础设施层之上，主要为企业提供应用程序开发和部署所需的平台和工具。

这一层集成了数据库、消息队列、缓存等中间件，为上层应用提供稳定、高效的支持。

企业可以利用这一层提供的工具和平台，快速开发、测试和部署应用程序，大大缩短了开发周期，提高了开发效率。

3、软件层（SaaS）软件层是云计算平台的最高层，主要为企业提供具体的软件应用和服务。

这些软件应用和服务包括但不限于客户关系管理（CRM）、企业资源规划（ERP）、数据分析等。

企业可以通过这一层，以低成本、高效率的方式获取所需的应用和服务，满足自身的业务需求。

以上就是云计算平台的基本架构。

可以看出，云计算平台是一个分层、模块化的结构，各层之间相互独立，互不影响。

这种架构使得企业可以根据自身的需求和特点，灵活地选择所需的服务和资源，实现按需使用，高效利用。

同时，云计算平台的可扩展性也非常强，企业可以根据业务的发展需求，随时增加或减少所需的资源和服务。

这种弹性的架构使得企业能够更好地应对市场变化和业务挑战。

云计算平台的开放性也是其重要特点。

通过开放的标准和接口，企业可以方便地集成第三方应用和服务，构建属于自己的云计算生态系统。

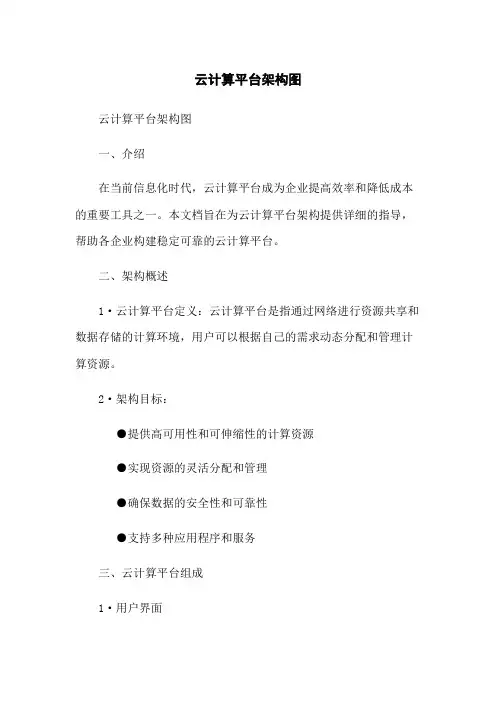

云计算平台架构图云计算平台架构图一、介绍在当前信息化时代，云计算平台成为企业提高效率和降低成本的重要工具之一。

本文档旨在为云计算平台架构提供详细的指导，帮助各企业构建稳定可靠的云计算平台。

二、架构概述1·云计算平台定义：云计算平台是指通过网络进行资源共享和数据存储的计算环境，用户可以根据自己的需求动态分配和管理计算资源。

2·架构目标：●提供高可用性和可伸缩性的计算资源●实现资源的灵活分配和管理●确保数据的安全性和可靠性●支持多种应用程序和服务三、云计算平台组成1·用户界面●提供用户访问云平台的方式，包括网页界面、移动应用等。

●提供用户认证和授权机制，确保只有授权用户才能访问平台。

●提供用户管理功能，包括用户注册、权限管理等。

2·计算资源管理●负责管理云计算平台的物理服务器和虚拟机资源。

●提供资源调度和负载均衡功能，确保资源的高效利用和平衡。

●实现虚拟机的创建、销毁和管理，包括资源分配、网络配置等。

3·存储和数据管理●提供存储服务，包括对象存储、块存储和文件存储等。

●管理数据备份、恢复和迁移等操作。

●提供数据访问权限管理和安全机制。

4·网络管理●管理云计算平台的网络拓扑和配置。

●提供网络隔离和安全功能，确保不同用户之间的隔离和安全性。

●提供网络监控和故障处理功能，确保网络的稳定性和可靠性。

5·应用程序和服务●提供各种应用程序和服务，满足用户的不同需求。

●包括基础设施即服务（IaaS）、平台即服务（PaaS）和软件即服务（SaaS）等。

四、云计算平台架构图（这里插入云计算平台架构图）五、法律名词及注释1·云计算：指通过互联网等网络来提供计算资源和服务的一种模式。

2·高可用性：指系统能够在出现故障或意外情况时，继续提供正常的服务，并且尽量减少服务中断时间的能力。

3·可伸缩性：指系统能够根据需求的变化，调整资源的规模和数量，以适应不同的负载需求的能力。

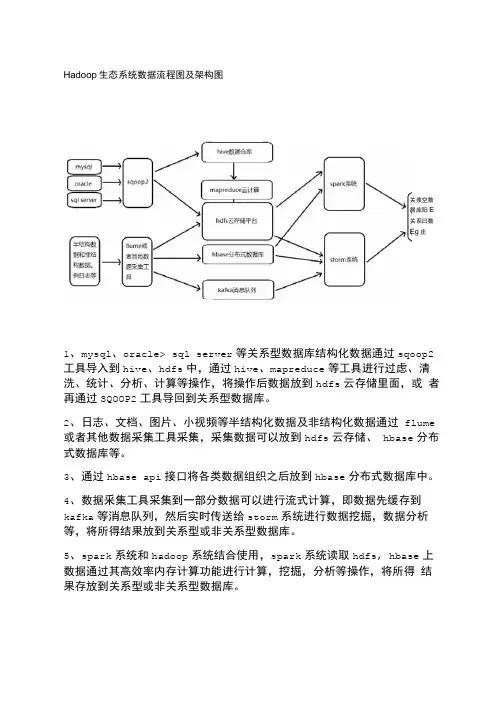

Hadoop生态系统数据流程图及架构图
关浆空数
居库阳E
关系曰数
Eg庄1、m ysql、oracle> sql server等关系型数据库结构化数据通过sqoop2
工具导入到hive、hdfs中，通过hive、mapreduce等工具进行过虑、清洗、统计、分析、计算等操作，将操作后数据放到hdfs云存储里面，或者再通过SQOOP2工具导回到关系型数据库。

2、日志、文档、图片、小视频等半结构化数据及非结构化数据通过flume 或者其他数据采集工具采集，采集数据可以放到hdfs云存储、hbase分布式数据库等。

3、通过hbase api接口将各类数据组织之后放到hbase分布式数据库中。

4、数据釆集工具采集到一部分数据可以进行流式计算，即数据先缓存到kafka等消息队列，然后实时传送给storm系统进行数据挖掘，数据分析等，将所得结果放到关系型或非关系型数据库。

5、s park系统和hadoop系统结合使用，spark系统读取hdfs, hbase上数据通过其高效率内存计算功能进行计算，挖掘，分析等操作，将所得结果存放到关系型或非关系型数据库。

云计算架构云计算的架构层折叠显示层多数数据中心云计算架构的这层主要是用于以友好的方式展现用户所需的内容和服务体验，并会利用到下面中间件层提供的多种服务，主要有五种技术:HTML:标准的Web页面技术，现在主要以HTML4为主，但是将要推出的HTML5会在很多方面推动Web页面的发展，比如视频[1]和本地存储等方面。

http://一种用于Web页面的动态语言，通过JavaScript，能够极大地丰富Web页面的功能，并且用以JavaScript为基础的AJAX创建更具交互性的动态页面。

CSS:主要用于控制Web页面的外观，而且能使页面的内容与其表现形式之间进行优雅地分离。

Flash[2]:业界最常用的RIA(Rich Internet Applications)技术，能够在现阶段提供HTML等技术所无法提供的基于Web的富应用，而且在用户体验[3]方面，非常不错。

Silverlight:来自业界巨擎微软[4]的RIA技术，虽然其现在市场占有率稍逊于Flash，但由于其可以使用C#[5]来进行编程，所以对开发者非常友好。

折叠中间层这层是承上启下的，它在下面的基础设施层所提供资源的基础上提供了多种服务，比如缓存服务和REST服务等，而且这些服务即可用于支撑显示层，也可以直接让用户调用，并主要有五种技术: REST:通过REST技术，能够非常方便和优雅地将中间件层所支撑的部分服务提供给调用者。

多租户:就是能让一个单独的应用实例可以为多个组织服务，而且保持良好的隔离性和安全性，并且通过这种技术，能有效地降低应用的购置和维护成本。

并行处理:为了处理海量的数据，需要利用庞大的X86集群进行规模巨大的并行处理，Google的MapReduce是这方面的代表之作。

应用服务器:在原有的应用服务器的基础上为云计算做了一定程度的优化，比如用于Google App Engine的Jetty应用服务器。

分布式缓存:通过分布式缓存技术，不仅能有效地降低对后台服务器的压力，而且还能加快相应的反应速度，最著名的分布式缓存例子莫过于Memcached。

云计算架构图的绘制与应用作为当今IT行业的热门话题，云计算已经渗透到了各个领域。

从个人用户到大型企业，都在紧密地围绕这项技术之上展开工作。

而在这个大背景下，如何绘制一张完整的云计算架构图来描述相应的系统和应用，以及如何正确应用它们，无疑成为了当前IT界必须探讨的话题之一。

一、云计算架构图是什么云计算架构图，指的是一种概念性的图形，在计算机系统中扮演了理清系统各个组成部分、显示关系的重要作用。

它是由一系列符号、线条、图形组成的，能够清晰地表达出计算机系统各个组成单元之间的关系、功能、分工等。

云计算架构图是一个全面的计算机系统设计工具，它包含了系统的输入、输出、控制、数量、数据结构和算法等各种技术和设计要素。

二、绘制云计算架构图的意义正确绘制云计算架构图，可以帮助我们更好地理解和规划整个计算机系统的架构，从而更好地开发和运维。

同时，它也是需求分析、设计方案、测试实施和项目管理等不同阶段的一个非常重要的文档，可以帮助我们实现目标，达到预期的需求。

因此，具备正确而清晰的云计算架构图，在IT领域中显得尤其重要。

三、如何绘制云计算架构图1.策略选择绘制云计算架构图时，我们需要针对不同的实际问题，绘制不同的架构图。

因此，我们要事先确定要解决的问题，并且在选择架构方案时，应该考虑当前问题的特点和需求，根据这些特点来选择恰当的绘图策略。

2.元素识别在进行云计算架构图的绘制之前，我们需要对整个系统进行分析，确定系统中包含的主要组成部分，以及各部分之间的关系。

这些组成部分中包括：存储、计算、数据库、网络、平台、应用程序等。

然后，我们可以通过定义系统的各个组成部分来对元素进行识别。

3.联系表示绘制云计算架构图时，我们需要使用不同的联系表示，来描述不同部分之间的关联关系。

这些联系表示包括：箭头、线条、虚线等。

其中，箭头表示实际关联，线条表示运行流程，虚线表示关系较弱等。

4.层次设定由于云计算架构图往往包含许多组成部分，因此我们需要对它进行分层设定，以便更好地识别和理解各个组成部分之间的交互关系。
