下载文档原格式

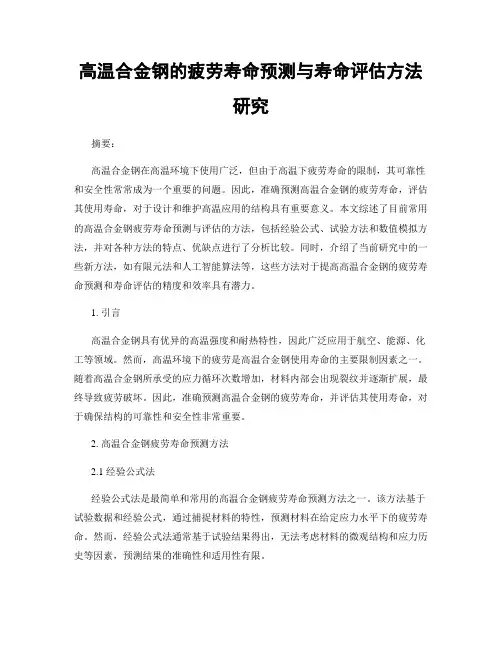

高温合金钢的疲劳寿命预测与寿命评估方法研究摘要：高温合金钢在高温环境下使用广泛，但由于高温下疲劳寿命的限制，其可靠性和安全性常常成为一个重要的问题。
因此，准确预测高温合金钢的疲劳寿命，评估其使用寿命，对于设计和维护高温应用的结构具有重要意义。
本文综述了目前常用的高温合金钢疲劳寿命预测与评估的方法，包括经验公式、试验方法和数值模拟方法，并对各种方法的特点、优缺点进行了分析比较。
同时，介绍了当前研究中的一些新方法，如有限元法和人工智能算法等，这些方法对于提高高温合金钢的疲劳寿命预测和寿命评估的精度和效率具有潜力。
1. 引言高温合金钢具有优异的高温强度和耐热特性，因此广泛应用于航空、能源、化工等领域。
然而，高温环境下的疲劳是高温合金钢使用寿命的主要限制因素之一。
随着高温合金钢所承受的应力循环次数增加，材料内部会出现裂纹并逐渐扩展，最终导致疲劳破坏。
因此，准确预测高温合金钢的疲劳寿命，并评估其使用寿命，对于确保结构的可靠性和安全性非常重要。
2. 高温合金钢疲劳寿命预测方法2.1 经验公式法经验公式法是最简单和常用的高温合金钢疲劳寿命预测方法之一。
该方法基于试验数据和经验公式，通过捕捉材料的特性，预测材料在给定应力水平下的疲劳寿命。
然而，经验公式法通常基于试验结果得出，无法考虑材料的微观结构和应力历史等因素，预测结果的准确性和适用性有限。
2.2 试验方法试验方法是高温合金钢疲劳寿命预测中常用的方法之一，它直接测量材料在不同应力水平下的疲劳寿命。
常见的试验方法包括疲劳试验和循环应变试验。
疲劳试验通过加载和卸载来模拟实际工况下的应力循环，通过观察试样的疲劳破坏形态和记录破坏次数，得到疲劳寿命。
循环应变试验则通过施加不同的循环应变来评估材料在高温下的疲劳性能。
虽然试验方法能够提供更准确的疲劳寿命数据，但试验成本高、时间长，且无法考虑材料微观结构和应力历史等因素。
3. 高温合金钢寿命评估方法3.1 经验公式法与疲劳寿命预测类似，经验公式法也是一种常用的高温合金钢寿命评估方法。

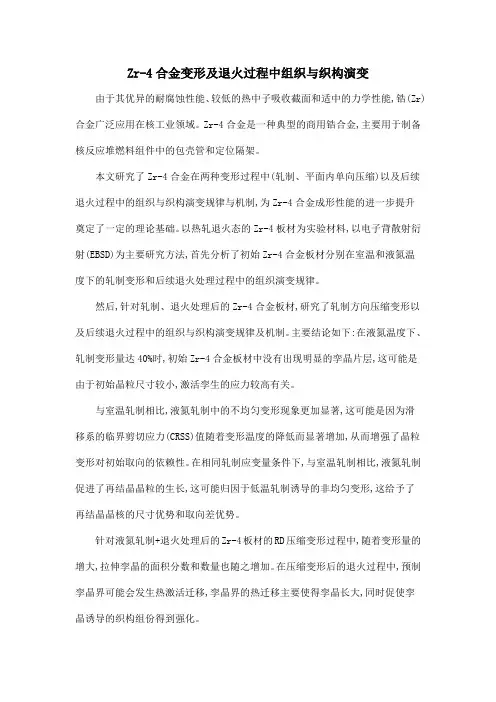

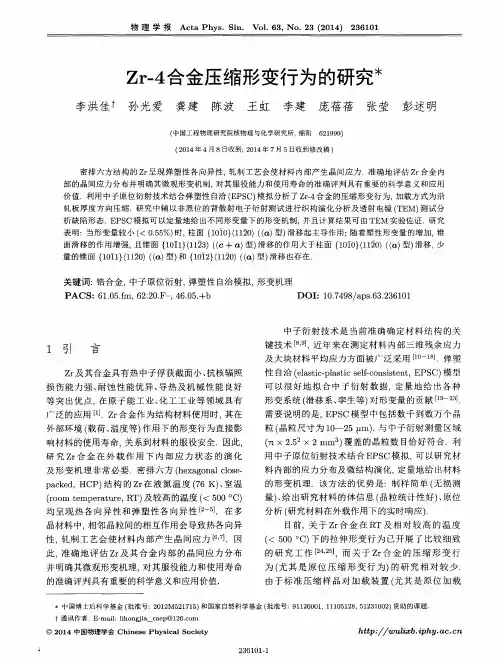

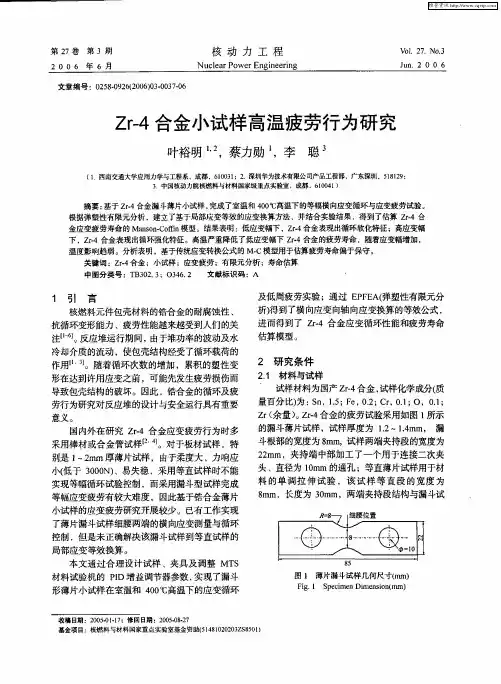

Zr-4合金变形及退火过程中组织与织构演变由于其优异的耐腐蚀性能、较低的热中子吸收截面和适中的力学性能,锆(Zr)合金广泛应用在核工业领域。
Zr-4合金是一种典型的商用锆合金,主要用于制备核反应堆燃料组件中的包壳管和定位隔架。
本文研究了Zr-4合金在两种变形过程中(轧制、平面内单向压缩)以及后续退火过程中的组织与织构演变规律与机制,为Zr-4合金成形性能的进一步提升奠定了一定的理论基础。
以热轧退火态的Zr-4板材为实验材料,以电子背散射衍射(EBSD)为主要研究方法,首先分析了初始Zr-4合金板材分别在室温和液氮温度下的轧制变形和后续退火处理过程中的组织演变规律。
然后,针对轧制、退火处理后的Zr-4合金板材,研究了轧制方向压缩变形以及后续退火过程中的组织与织构演变规律及机制。
主要结论如下:在液氮温度下、轧制变形量达40%时,初始Zr-4合金板材中没有出现明显的孪晶片层,这可能是由于初始晶粒尺寸较小,激活孪生的应力较高有关。
与室温轧制相比,液氮轧制中的不均匀变形现象更加显著,这可能是因为滑移系的临界剪切应力(CRSS)值随着变形温度的降低而显著增加,从而增强了晶粒变形对初始取向的依赖性。
在相同轧制应变量条件下,与室温轧制相比,液氮轧制促进了再结晶晶粒的生长,这可能归因于低温轧制诱导的非均匀变形,这给予了再结晶晶核的尺寸优势和取向差优势。
针对液氮轧制+退火处理后的Zr-4板材的RD压缩变形过程中,随着变形量的增大,拉伸孪晶的面积分数和数量也随之增加。
在压缩变形后的退火过程中,预制孪晶界可能会发生热激活迁移,孪晶界的热迁移主要使得孪晶长大,同时促使孪晶诱导的织构组份得到强化。
预制孪晶界的热激活迁移与变形量的大小相关,较低变形量时,迁移温度越高,甚至在接近相变点温度时都不发生迁移;较大变形量时,迁移温度越低,这可能是因为大变形量造成了孪晶界面共格性的丧失(提高了孪晶界面的可动性),同时增加了孪晶界面两侧的应变能差异(提高了孪晶界面迁移的驱动力)。
第46卷第3期材料工程V。

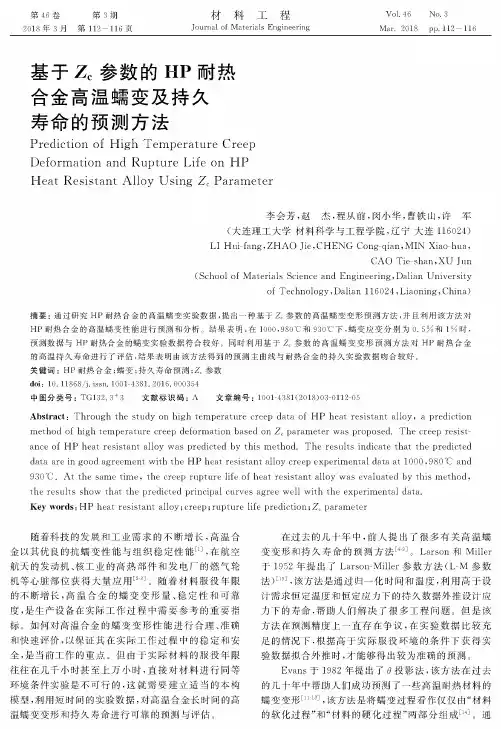

1.46 No.32018 年3月第 112 —116 页Journal of MaterialsEngineering Mar. 2018 pp.112-116基于厶参数的H P耐热合金局温螺变及持久寿命的预测方法Prediction of High Temperature CreepDeformation and Rupture Life on HPHeat Resistant Alloy Using Zc Parameter李会芳，赵杰，程从前，闵小华，曹铁山，许军(大连理工大学材料科学与工程学院，辽宁大连116024)L IH u i-fang，Z H A O Jie，CHENG Cong-qian，MIN Xiao-hua，CAO Tie-shan，XUJun(School of Materials Science and Engineering,Dalian Universityof Technology,Dalian 116024, Liaoning,China)摘要：通过研究HP耐热合金的高温蠕变实验数据，提出一种基于乙参数的高温蠕变变形预测方法，并且利用该方法对HP耐热合金的高温蠕变性能进行预测和分析。
结果表明：在1000,980^和930^下，蠕变应变分别为0.5%和1%时，预测数据与HP耐热合金的蠕变实验数据符合较好。
同时利用基于乙参数的高温蠕变变形预测方法对H P耐热合金的高温持久寿命进行了评估，结果表明由该方法得到的预测主曲线与耐热合金的持久实验数据吻合较好。
关键词：HP耐热合金；蠕变；持久寿命预测；乙参数doi： 10.11868/j.issn.1001-4381. 2016. 000354中图分类号：TG132.3+3 文献标识码：八文章编号：1001-4381(2018)03-0112-05Abstract：Through the study on h igh temperature creep data of HP heat resistant alloy,a prediction method of high temperature creep deformation based on Zc parameter was proposed.The creep resis--ance of HP heat resistant alloy w as predicted by this method.The results indicate that the predicted data are in good agreement with the HP heat resistant alloy creep experimental data at 1000,980 °C and 930°C.At the same time,the creep rupture life of heat resistant alloy was evaluated by this method, the results show that the predicted principal curves agree well with the experimental data.Key words：HP heat resistant alloy；creep；rupture life prediction；Zc parameter随着科技的发展和工业需求的不断増长，高温合 金以其优良的抗蠕变性能与组织稳定性能[1]，在航空 航天的发动机、核工业的高热部件和发电厂的燃气轮 机等心脏部位获得大量应用[23]。

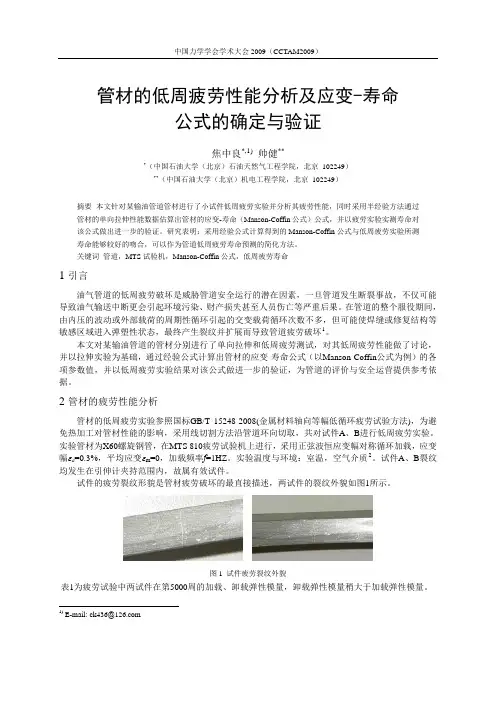

![管材的低周疲劳性能分析及应变-寿命公式的确定与验证[1]](https://img.taocdn.com/s1/m/39706bd5240c844769eaee19.png)

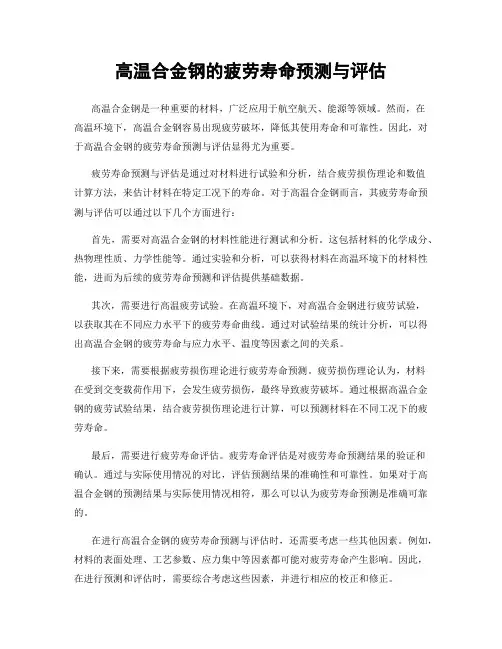

高温合金钢的疲劳寿命预测与评估高温合金钢是一种重要的材料，广泛应用于航空航天、能源等领域。
然而，在高温环境下，高温合金钢容易出现疲劳破坏，降低其使用寿命和可靠性。
因此，对于高温合金钢的疲劳寿命预测与评估显得尤为重要。
疲劳寿命预测与评估是通过对材料进行试验和分析，结合疲劳损伤理论和数值计算方法，来估计材料在特定工况下的寿命。
对于高温合金钢而言，其疲劳寿命预测与评估可以通过以下几个方面进行：首先，需要对高温合金钢的材料性能进行测试和分析。
这包括材料的化学成分、热物理性质、力学性能等。
通过实验和分析，可以获得材料在高温环境下的材料性能，进而为后续的疲劳寿命预测和评估提供基础数据。
其次，需要进行高温疲劳试验。
在高温环境下，对高温合金钢进行疲劳试验，以获取其在不同应力水平下的疲劳寿命曲线。
通过对试验结果的统计分析，可以得出高温合金钢的疲劳寿命与应力水平、温度等因素之间的关系。
接下来，需要根据疲劳损伤理论进行疲劳寿命预测。
疲劳损伤理论认为，材料在受到交变载荷作用下，会发生疲劳损伤，最终导致疲劳破坏。
通过根据高温合金钢的疲劳试验结果，结合疲劳损伤理论进行计算，可以预测材料在不同工况下的疲劳寿命。
最后，需要进行疲劳寿命评估。
疲劳寿命评估是对疲劳寿命预测结果的验证和确认。
通过与实际使用情况的对比，评估预测结果的准确性和可靠性。
如果对于高温合金钢的预测结果与实际使用情况相符，那么可以认为疲劳寿命预测是准确可靠的。
在进行高温合金钢的疲劳寿命预测与评估时，还需要考虑一些其他因素。
例如，材料的表面处理、工艺参数、应力集中等因素都可能对疲劳寿命产生影响。
因此，在进行预测和评估时，需要综合考虑这些因素，并进行相应的校正和修正。
总之，高温合金钢的疲劳寿命预测与评估是提高材料可靠性和寿命的重要工作。
通过对材料性能进行测试和分析，进行高温疲劳试验，应用疲劳损伤理论进行预测计算，并进行评估和验证，可以为高温合金钢的设计和使用提供科学依据。

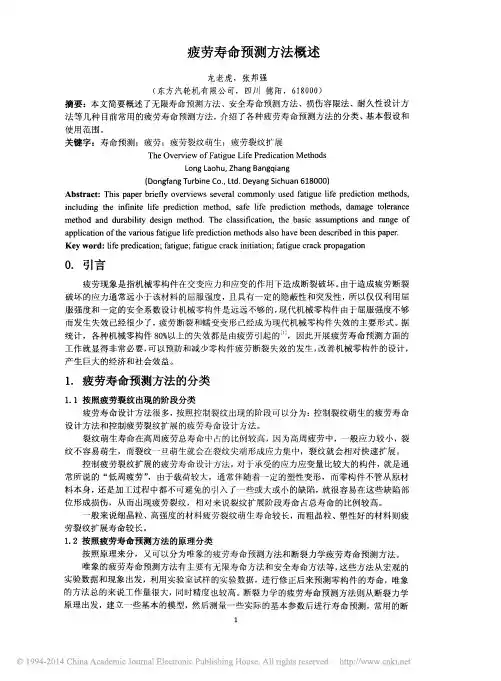

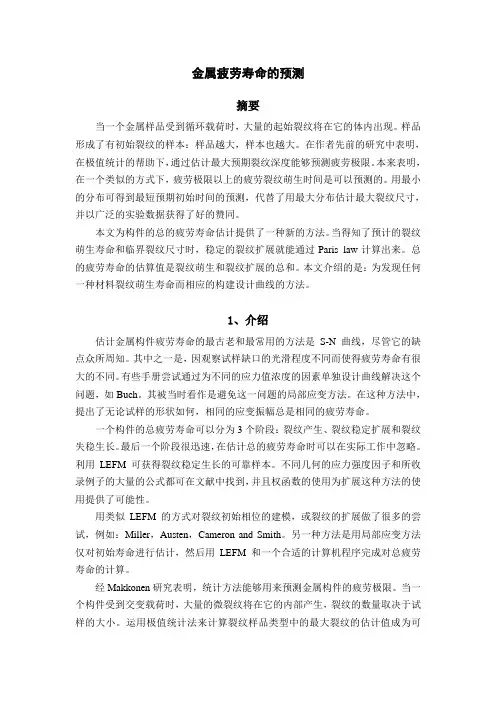

金属疲劳寿命的预测摘要当一个金属样品受到循环载荷时，大量的起始裂纹将在它的体内出现。
样品形成了有初始裂纹的样本：样品越大，样本也越大。
在作者先前的研究中表明，在极值统计的帮助下，通过估计最大预期裂纹深度能够预测疲劳极限。
本来表明，在一个类似的方式下，疲劳极限以上的疲劳裂纹萌生时间是可以预测的。
用最小的分布可得到最短预期初始时间的预测，代替了用最大分布估计最大裂纹尺寸，并以广泛的实验数据获得了好的赞同。
本文为构件的总的疲劳寿命估计提供了一种新的方法。
当得知了预计的裂纹萌生寿命和临界裂纹尺寸时，稳定的裂纹扩展就能通过Paris law计算出来。
总的疲劳寿命的估算值是裂纹萌生和裂纹扩展的总和。
本文介绍的是：为发现任何一种材料裂纹萌生寿命而相应的构建设计曲线的方法。
1、介绍估计金属构件疲劳寿命的最古老和最常用的方法是S-N曲线，尽管它的缺点众所周知。
其中之一是，因观察试样缺口的光滑程度不同而使得疲劳寿命有很大的不同。
有些手册尝试通过为不同的应力值浓度的因素单独设计曲线解决这个问题，如Buch。
其被当时看作是避免这一问题的局部应变方法。
在这种方法中，提出了无论试样的形状如何，相同的应变振幅总是相同的疲劳寿命。
一个构件的总疲劳寿命可以分为3个阶段：裂纹产生、裂纹稳定扩展和裂纹失稳生长。
最后一个阶段很迅速，在估计总的疲劳寿命时可以在实际工作中忽略。
利用LEFM可获得裂纹稳定生长的可靠样本。
不同几何的应力强度因子和所收录例子的大量的公式都可在文献中找到，并且权函数的使用为扩展这种方法的使用提供了可能性。
用类似LEFM的方式对裂纹初始相位的建模，或裂纹的扩展做了很多的尝试，例如：Miller，Austen，Cameron and Smith。
另一种方法是用局部应变方法仅对初始寿命进行估计，然后用LEFM和一个合适的计算机程序完成对总疲劳寿命的计算。
经Makkonen研究表明，统计方法能够用来预测金属构件的疲劳极限。

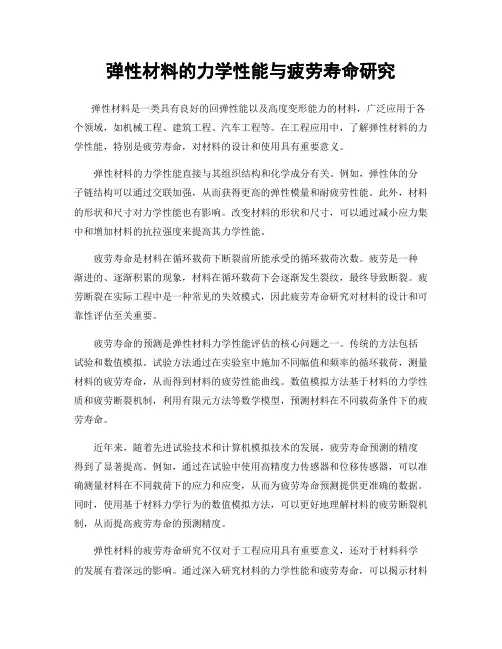

弹性材料的力学性能与疲劳寿命研究弹性材料是一类具有良好的回弹性能以及高度变形能力的材料，广泛应用于各个领域，如机械工程、建筑工程、汽车工程等。
在工程应用中，了解弹性材料的力学性能，特别是疲劳寿命，对材料的设计和使用具有重要意义。
弹性材料的力学性能直接与其组织结构和化学成分有关。
例如，弹性体的分子链结构可以通过交联加强，从而获得更高的弹性模量和耐疲劳性能。
此外，材料的形状和尺寸对力学性能也有影响。
改变材料的形状和尺寸，可以通过减小应力集中和增加材料的抗拉强度来提高其力学性能。
疲劳寿命是材料在循环载荷下断裂前所能承受的循环载荷次数。
疲劳是一种渐进的、逐渐积累的现象，材料在循环载荷下会逐渐发生裂纹，最终导致断裂。
疲劳断裂在实际工程中是一种常见的失效模式，因此疲劳寿命研究对材料的设计和可靠性评估至关重要。
疲劳寿命的预测是弹性材料力学性能评估的核心问题之一。
传统的方法包括试验和数值模拟。
试验方法通过在实验室中施加不同幅值和频率的循环载荷，测量材料的疲劳寿命，从而得到材料的疲劳性能曲线。
数值模拟方法基于材料的力学性质和疲劳断裂机制，利用有限元方法等数学模型，预测材料在不同载荷条件下的疲劳寿命。
近年来，随着先进试验技术和计算机模拟技术的发展，疲劳寿命预测的精度得到了显著提高。
例如，通过在试验中使用高精度力传感器和位移传感器，可以准确测量材料在不同载荷下的应力和应变，从而为疲劳寿命预测提供更准确的数据。
同时，使用基于材料力学行为的数值模拟方法，可以更好地理解材料的疲劳断裂机制，从而提高疲劳寿命的预测精度。
弹性材料的疲劳寿命研究不仅对于工程应用具有重要意义，还对于材料科学的发展有着深远的影响。
通过深入研究材料的力学性能和疲劳寿命，可以揭示材料内部的微观结构和变形机制，为材料设计和制备提供指导。
同时，疲劳寿命的研究也为其他材料性能的研究提供了借鉴和参考。
比如，弹性材料的疲劳寿命研究可以与材料的抗拉强度、硬度等性能指标进行对比，从而更全面地评估材料的力学性能。

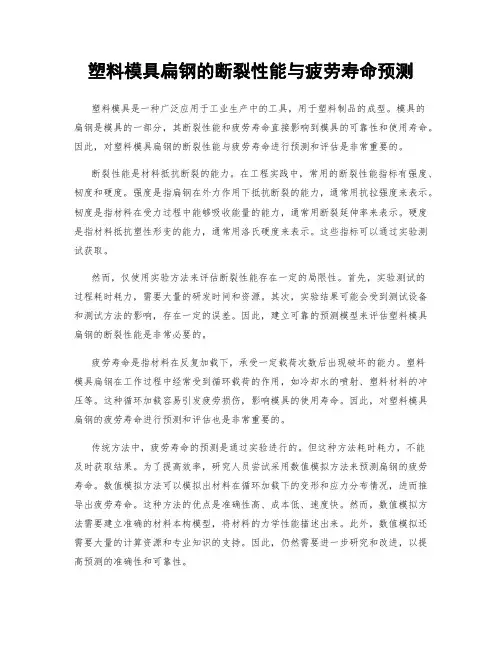

塑料模具扁钢的断裂性能与疲劳寿命预测塑料模具是一种广泛应用于工业生产中的工具，用于塑料制品的成型。
模具的扁钢是模具的一部分，其断裂性能和疲劳寿命直接影响到模具的可靠性和使用寿命。
因此，对塑料模具扁钢的断裂性能与疲劳寿命进行预测和评估是非常重要的。
断裂性能是材料抵抗断裂的能力。
在工程实践中，常用的断裂性能指标有强度、韧度和硬度。
强度是指扁钢在外力作用下抵抗断裂的能力，通常用抗拉强度来表示。
韧度是指材料在受力过程中能够吸收能量的能力，通常用断裂延伸率来表示。
硬度是指材料抵抗塑性形变的能力，通常用洛氏硬度来表示。
这些指标可以通过实验测试获取。
然而，仅使用实验方法来评估断裂性能存在一定的局限性。
首先，实验测试的过程耗时耗力，需要大量的研发时间和资源。
其次，实验结果可能会受到测试设备和测试方法的影响，存在一定的误差。
因此，建立可靠的预测模型来评估塑料模具扁钢的断裂性能是非常必要的。
疲劳寿命是指材料在反复加载下，承受一定载荷次数后出现破坏的能力。
塑料模具扁钢在工作过程中经常受到循环载荷的作用，如冷却水的喷射、塑料材料的冲压等。
这种循环加载容易引发疲劳损伤，影响模具的使用寿命。
因此，对塑料模具扁钢的疲劳寿命进行预测和评估也是非常重要的。
传统方法中，疲劳寿命的预测是通过实验进行的。
但这种方法耗时耗力，不能及时获取结果。
为了提高效率，研究人员尝试采用数值模拟方法来预测扁钢的疲劳寿命。
数值模拟方法可以模拟出材料在循环加载下的变形和应力分布情况，进而推导出疲劳寿命。
这种方法的优点是准确性高、成本低、速度快。
然而，数值模拟方法需要建立准确的材料本构模型，将材料的力学性能描述出来。
此外，数值模拟还需要大量的计算资源和专业知识的支持。
因此，仍然需要进一步研究和改进，以提高预测的准确性和可靠性。
预测塑料模具扁钢的断裂性能与疲劳寿命还可以采用机器学习方法。
机器学习是一种通过训练模型自动学习和判断的方法。
在塑料模具扁钢的预测中，机器学习可以利用大量已有数据进行训练，从而建立一个具有预测能力的模型。
材料力学与疲劳寿命研究材料力学与疲劳寿命研究是材料科学领域中的重要课题之一。
疲劳寿命是指材料在受到交变载荷作用下能够承受的循环次数，也是材料在使用过程中的一个重要指标。
疲劳寿命研究的目的是为了提高材料的使用寿命和安全性能。
在材料力学与疲劳寿命研究中，常常使用的一种方法是应力-应变曲线的测试。
通过施加不同的载荷，可以获得材料在不同应力下的应变变化情况。
这样可以得到应力-应变曲线，从而了解材料在不同应力下的力学性能。
这对于疲劳寿命的研究非常重要。
疲劳寿命的研究需要考虑多种因素，其中之一是材料的微观结构。
材料的微观结构决定了其力学性能和疲劳寿命。
例如，晶体的晶界和位错对材料的疲劳寿命有着重要影响。
晶界是晶体中两个晶粒的交界面，位错是晶体中的缺陷。
晶界和位错会导致材料内部的应力集中，从而降低材料的疲劳寿命。
因此，研究材料的微观结构对于提高材料的疲劳寿命非常重要。
此外，材料的化学成分也会影响其疲劳寿命。
不同的化学成分会导致材料的晶体结构和力学性能的差异。
例如，添加一些合金元素可以提高材料的强度和硬度，从而提高疲劳寿命。
但是，过量的合金元素可能会导致材料的脆性增加，从而降低疲劳寿命。
因此，在材料力学与疲劳寿命研究中，需要对材料的化学成分进行深入的分析。
此外，材料的制备工艺也会影响其疲劳寿命。
不同的制备工艺会导致材料的晶体结构和缺陷分布的差异。
例如，通过控制材料的冷却速度可以改变材料的晶体尺寸和晶界分布，从而影响材料的疲劳寿命。
因此，在材料力学与疲劳寿命研究中，需要对材料的制备工艺进行详细的研究。
总之，材料力学与疲劳寿命研究是一个复杂而重要的课题。
研究材料的力学性能、微观结构、化学成分和制备工艺对于提高材料的疲劳寿命非常重要。
通过深入研究材料的力学性能和疲劳寿命，可以为材料科学的发展和工程实践提供重要的理论依据和技术支持，从而推动材料的创新和应用。
管线用厚钢板的疲劳寿命预测与延长概述管线是现代城市中不可或缺的基础设施，广泛应用于输送液体和气体的系统中。
而管线的安全性和可靠性对于保障城市运行至关重要。
然而，长期使用和受到外界环境因素的影响，管线会产生疲劳现象，从而对其寿命和使用安全性产生负面影响。
因此，准确预测和有效延长管线用厚钢板的疲劳寿命成为了研究的重点。
1. 疲劳寿命预测方法疲劳寿命预测是通过对管线用厚钢板在疲劳循环载荷下的应变应力响应进行分析，并基于疲劳强度和载荷历程进行计算和预测。
常用的疲劳寿命预测方法包括简化方法、应变本构模型和有限元分析等。
简化方法是一种经验公式，通过考虑工程应力集中系数和疲劳强度参数来进行疲劳寿命评估。
这种方法的优点是计算简单，但是精度有限，对于复杂载荷和材料性能不理想的情况下，不能得到准确的预测结果。
应变本构模型是建立在材料精细本构模型基础上的疲劳寿命预测方法。
通过对材料的弹塑性本构模型进行建模，考虑不同应变幅值下材料的应力应变行为，并通过疲劳试验数据拟合材料的疲劳行为参数，从而进行疲劳寿命预测。
这种方法的优点是能够考虑材料的非线性行为，更加准确地预测疲劳寿命，但是需要大量的试验数据和复杂的模型建立，增加了研究的难度和成本。
有限元分析是一种基于有限元方法的疲劳寿命预测方法。
通过建立管线用厚钢板的有限元模型，考虑材料的弹塑性行为和载荷历程，计算得到应力、应变和位移场分布，并利用材料的疲劳损伤和疲劳寿命模型进行预测。
这种方法的优点是可以考虑复杂的几何形状和载荷条件，模拟真实的应力应变响应，得到准确的预测结果。
然而，有限元分析也需要大量的材料数据和计算资源，增加了研究的工作量和成本。
2. 疲劳寿命延长方法针对管线用厚钢板的疲劳现象，可以采取一系列的方法来延长其疲劳寿命，并提高其使用安全性。
首先，合理的设计和施工是延长疲劳寿命的关键。
在设计阶段，要考虑到管线的工作载荷和环境条件，选择合适的材料和尺寸，避免应力集中和疲劳裂纹的产生。
基于小裂纹理论的铸造钛合金ZTC4疲劳寿命预测童第华;吴学仁;刘建中;胡本润;陈勃【摘要】铸造钛合金ZTC4在飞机和航空发动机上应用日益广泛.深入研究ZTC4疲劳全寿命预测方法,旨在为航空构件的损伤容限设计和寿命预测探索新的途径.本文以宏观和微观结合的手段,采用板材试样的高周疲劳试验、中心裂纹试样的长裂纹扩展试验和扫描电子显微镜(SEM)的断口分析等三种试验,研究了ZTC4在室温恒幅载荷条件下的疲劳断口特征和裂纹扩展行为;对引起疲劳失效的主要原因-材料初始缺陷(夹杂或气孔)进行了定量表征;基于Newman裂纹闭合模型建立了ZTC4长裂纹的(da/dN)-△Keff基线数据;通过对平板内埋椭圆裂纹的断裂力学分析,从基于微观结构和断口分析统计确定的初始缺陷尺寸出发,对ZTC4在恒幅载荷条件下两种应力比的疲劳全寿命进行了预测和实验验证,得到了具有较好学术意义和工程应用价值的研究结果.【期刊名称】《材料工程》【年(卷),期】2015(043)006【总页数】6页(P60-65)【关键词】铸造钛合金;小裂纹;疲劳寿命预测;裂纹闭合【作者】童第华;吴学仁;刘建中;胡本润;陈勃【作者单位】北京航空材料研究院,北京100095;北京航空材料研究院,北京100095;北京航空材料研究院,北京100095;北京航空材料研究院,北京100095;北京航空材料研究院,北京100095【正文语种】中文【中图分类】O346.2ZTC4作为一种优质的铸造钛合金具有良好的抗蚀性、高的强度重量比、优良的疲劳抗力以及断裂韧性,在飞机机身结构和航空发动机上都得到了广泛的应用，吸引了研究者的关注[1]。
航空工程结构中，疲劳断裂问题是无法忽视的重要问题。
铸造件中不可避免地存在着夹杂、疏松、气孔等初始缺陷，容易成为构件疲劳破坏的源头。
为保证ZTC4及同类铸造构件确定服役期限及保证服役期间使用安全等需求，需要对ZTC4的疲劳寿命做出预测。
因此本文对ZTC4铸件进行了不同应力比的疲劳实验，利用扫描电镜对试样断口和疲劳源位置的分析观察，发现试样的裂纹源大多都位于边缘部位的夹杂、疏松等初始缺陷处。
