安装工程识图算量及工程造价培训课件

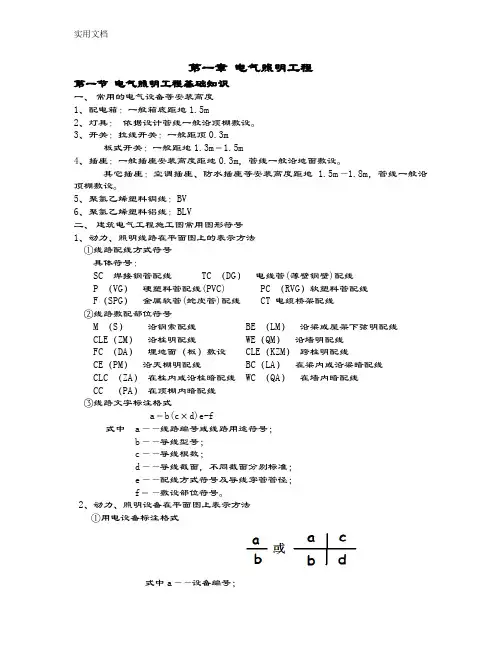

第一章电气照明工程第一节电气照明工程基础知识一、常用的电气设备等安装高度1、配电箱：一般箱底距地1.5m2、灯具：依据设计管线一般沿顶棚敷设。
3、开关：拉线开关：一般距顶0.3m板式开关：一般距地1.3m－1.5m4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。
其它插座：空调插座、防水插座等安装高度距地 1.5m—1.8m，管线一般沿顶棚敷设。
5、聚氯乙烯塑料铜线：BV6、聚氯乙烯塑料铝线：BLV二、建筑电气工程施工图常用图形符号1、动力、照明线路在平面图上的表示方法①线路配线方式符号具体符号：SC 焊接钢管配线 TC （DG）电线管(薄壁钢壁)配线P （VG）硬塑料管配线(PVC) PC （RVG）软塑料管配线F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线②线路敷配部位符号M （S）沿钢索配线 BE （LM）沿梁或屋架下弦明配线CLE（ZM）沿柱明配线 WE（QM）沿墙明配线FC （DA）埋地面（板）敷设 CLE（KZM）跨柱明配线CE（PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线CLC （ZA）在柱内或沿柱暗配线 WC （QA）在墙内暗配线CC （PA）在顶棚内暗配线③线路文字标注格式a－b(c×d)e-f式中 a——线路编号或线路用途符号；b——导线型号；c——导线根数；d——导线截面，不同截面分别标准；e——配线方式符号及导线穿管管径；f－—敷设部位符号。
2、动力、照明设备在平面图上表示方法①用电设备标注格式式中a——设备编号；b——额定功率，kW；c——线路首端熔断片或自动开关脱扣器电流，A； d——安装标高，m。
②电力和照明配电箱标注格式当需要标注引入线规格时为：式中 a——设备编号b——设备型号；c——设备功率，kW；d——导线型号；e——导线根数；f——导线截面，mm2；g——导线敷设方式及部位。
③灯具的标注方法若为吸顶灯则为：式中 a——灯具数量；b——灯具型号或编号；c——每盏照明灯具的灯泡(管)数量；d——灯泡(管)容量，W；e——灯泡(管)安装高度，m；f－—灯具安装方式(WP、C、P、R、W、)；L——光源种类(Ne，Xe，Na，Hg，I，IN，FL)。
安装工程计量与计价概述课件
水暖识图与预算
2013年9月
PPT学习交流
1
水暖识图与预算
• 第一章 安装工程计量与计价概述 • 第二章 安装工程费用项目组成及计价程序 • 第三章 安装工程定额 • 第四章 给排水工程计量与计价 • 第五章 采暖工程计量与计价 • 第六章 燃气工程计量与计价 • 第七章 消防工程计量与计价
PPT学习交流
PPT学习交流
18
1.2基本建设各阶段的计量与计价活动
• 8．工程结算 • 工程结算：即工程量的计量与价款支付，是指一个单项工程、
单位工程、分部工程或分项工程完工，并经建设单位及有关 部门验收或验收点交后，施工企业根据合同规定，按照施工 时经发、承包双方认可的实际完成工程量、现场情况记录、 设计变更通知书、现场签证、预算定额、材料预算价格和各 种费用取费标准等资料，向建设单位办理结算工程价款、取 得收入、用以补偿施工过程中的资金耗费、确定施工盈亏的 经济活动。
由招标人根据国家或省级、行业建设主管部门颁 发的有关计价依据和办法，按设计施工图纸计算 的工程造价。 • 其作用是招标人用于对工程发包的最高限价。有 的省、市又称拦标价、预算控制价、最高报价值。
PPT学习交流
16
1.2基本建设各阶段的计量与计价活动
• 6．投标报价 • 投标报价是在工程采用招标发包的过程中，由投标人按
PPT学习交流
5
1.1 安装工程计量与计价的概念
• 2．安装工程计量与计价的概念
• 安装工程计量与计价，一般称为安装工程预算，是反映 拟建工程经济效果的一种技术经济文件。
• 它一般从两个方面计算工程经济效果：
①计量，就是计算消耗在工程中的人工、材料、机械台 班数量；
②计价，就是用货币形式反映工程成本。
2013年9月
PPT学习交流
1
水暖识图与预算
• 第一章 安装工程计量与计价概述 • 第二章 安装工程费用项目组成及计价程序 • 第三章 安装工程定额 • 第四章 给排水工程计量与计价 • 第五章 采暖工程计量与计价 • 第六章 燃气工程计量与计价 • 第七章 消防工程计量与计价
PPT学习交流
PPT学习交流
18
1.2基本建设各阶段的计量与计价活动
• 8．工程结算 • 工程结算：即工程量的计量与价款支付，是指一个单项工程、
单位工程、分部工程或分项工程完工，并经建设单位及有关 部门验收或验收点交后，施工企业根据合同规定，按照施工 时经发、承包双方认可的实际完成工程量、现场情况记录、 设计变更通知书、现场签证、预算定额、材料预算价格和各 种费用取费标准等资料，向建设单位办理结算工程价款、取 得收入、用以补偿施工过程中的资金耗费、确定施工盈亏的 经济活动。
由招标人根据国家或省级、行业建设主管部门颁 发的有关计价依据和办法，按设计施工图纸计算 的工程造价。 • 其作用是招标人用于对工程发包的最高限价。有 的省、市又称拦标价、预算控制价、最高报价值。
PPT学习交流
16
1.2基本建设各阶段的计量与计价活动
• 6．投标报价 • 投标报价是在工程采用招标发包的过程中，由投标人按
PPT学习交流
5
1.1 安装工程计量与计价的概念
• 2．安装工程计量与计价的概念
• 安装工程计量与计价，一般称为安装工程预算，是反映 拟建工程经济效果的一种技术经济文件。
• 它一般从两个方面计算工程经济效果：
①计量，就是计算消耗在工程中的人工、材料、机械台 班数量；
②计价，就是用货币形式反映工程成本。
安装工程计量与计价PPT
其他项目清单表： 1 其他项目清单与计价汇总表：表—12 2 暂列金额明细表：表—l2—1 3 材料暂估单价表：表—l2—2 4 专业工程暂估价表：表—12—3 5 计日工表：表—12—4 6 总承包服务费计价表：表—l2—5 7 索赔与现场签证计价汇总表：表—12—6 8 费用索赔申请(核准)表：表—l2—7 9 现场签证表：表—l2—8
制投资规模，引导投资方向，调整投资构造，加强重点建 立，促进国民经济持续、稳定、协调开展，而对在我国境 内进展国定资产投资的单位和个人征收的税种，简称投资 方向调节税。
按照相关规定，固定资产应税工程自2000年1月1日起 新发生的投资额，暂停征收固定资产方向调节税，但该税 种并未取消。
1.3安装工程造价
，包括根本预备费和涨价预备费。 1、根本预备费 根本预备费是指在初步设计及概算内难以预料的工程费用。 根本预备费=〔设备及工器具购置费+建筑安装工程费+工程
建立其他费用〕*根本预备费费率
1.2工程造价构成
1.2工程造价构成
建立期贷款利息 建立期贷款利息源自指工程工程在建立期间发生并计入固定资产的利息。 当总贷款是分年均衡发放时，建立期利息的计算可按
5
二、施工图预算 〔一〕设备的施工图预算 1、机械设备安装工程 2、热力设备安装工程及局部静置设备安装工程
6
〔二〕电气工程安装预算 〔三〕管道工程安装预算 1、工业管道工程预算 2、消防及平安防范工程施工图预算 3、给排水工程施工图预算 4、供暖及空调水系统施工图 5、通风与空调施工施工图
7
6、刷油、防腐蚀、绝热工程施工图预算 三、工程量清单计价 1、定额计价 2、工程量清单计价
8
本课程的特点及学习方法
❖专业工程多，知识的相关性差，知识繁杂，注重与 安装施工工艺知识的联系和相关知识的补充〔空间 想象力〕
制投资规模，引导投资方向，调整投资构造，加强重点建 立，促进国民经济持续、稳定、协调开展，而对在我国境 内进展国定资产投资的单位和个人征收的税种，简称投资 方向调节税。
按照相关规定，固定资产应税工程自2000年1月1日起 新发生的投资额，暂停征收固定资产方向调节税，但该税 种并未取消。
1.3安装工程造价
，包括根本预备费和涨价预备费。 1、根本预备费 根本预备费是指在初步设计及概算内难以预料的工程费用。 根本预备费=〔设备及工器具购置费+建筑安装工程费+工程
建立其他费用〕*根本预备费费率
1.2工程造价构成
1.2工程造价构成
建立期贷款利息 建立期贷款利息源自指工程工程在建立期间发生并计入固定资产的利息。 当总贷款是分年均衡发放时，建立期利息的计算可按
5
二、施工图预算 〔一〕设备的施工图预算 1、机械设备安装工程 2、热力设备安装工程及局部静置设备安装工程
6
〔二〕电气工程安装预算 〔三〕管道工程安装预算 1、工业管道工程预算 2、消防及平安防范工程施工图预算 3、给排水工程施工图预算 4、供暖及空调水系统施工图 5、通风与空调施工施工图
7
6、刷油、防腐蚀、绝热工程施工图预算 三、工程量清单计价 1、定额计价 2、工程量清单计价
8
本课程的特点及学习方法
❖专业工程多，知识的相关性差，知识繁杂，注重与 安装施工工艺知识的联系和相关知识的补充〔空间 想象力〕
安装工程计量与计价(给排水部分)ppt课件
50以下 200 ×200
50~100 300 ×300
125~150 400 ×400
给水引入管跟其他管道应保持一定距离，它与污水排出管的平 行间距应大于1.0米，与电线管的平行间距应大于0.75米。
整理版课件
15
引入管进建筑物做法
整理版课件
16
（2）室内给水管道的布置
室内给水管道的布置与建筑物性质，建筑物外形、 结构状况，卫生用具和生产设备布置情况以及所 采用的给水方式等有关，并应充分利用室外给水 管网的压力。
通气管：供生活饮用的水箱，当贮水量较大时， 宜在箱盖上设通气管，使箱内空气流通，管口 应朝下并设网罩。
人孔：为便于清洗、检修，箱盖上应设人孔。
整理版课件
24
组合式不锈钢水箱
整理版课件
25
2、水泵
工作原理：利用叶轮高速旋转而使水产生的离心力 来工作。由泵壳、叶轮、吸水管及压水管组成。
离心式水泵的性能参数： 流量——在单位时间内通过水泵的水的体积， 单位L/S或m3/h。 扬程——单位重量水通过水泵后的能量增量。 单位为mH2O 轴功率——电动机传递给水泵的功率，单位KW。 效率——水泵的有效功率与轴功率的比值。 转速——泵轴每分钟旋转的次数，单位r/min。
整理版课件
47
（2）排水立管的布置与敷设
①立管应靠近排水量大，水中杂质多，最脏的排水点处。 ②立管不得穿过卧室、病房，也不宜靠近与卧室相邻的
内墙。 ③立管宜靠近外墙，以减少埋地管长度，便于清通和维
修。 ④立管应设检查口，其间距不大于10m，但底层和最高
层必须设。 ⑤排水立管穿越现浇楼板时应预留孔洞，立管中心与墙
整理版课件
26
整理版课件
安装工程计量与计价培训课件(ppt84页)
九、分、集水器（用在地板采暖系统）
十、采暖工程施工图
（一）采暖工程施工图的组成与内容
1、设计说明：说明设计图纸无法表示的问题，如热源情况、采暖设计热负荷、设计意图及系 统形式、进出口压力差，散热器的种类、形式及安装要求，管道的敷设方式、防腐保温、水压 试验要求，施工中需要参照的有关专业施工图号或采用的标准图号等。 2、平面图： （1）房间名称、立管位置及编号、散热器安装位置、类型、片数（长度）及安装方式； （2）引入口的位置，供、回水总管的走向、位置及采用的标准图号（或详图号）； （3）干、立、支管的位置、走向、管径； （4）膨胀水箱、集气罐等设备的位置、型号及其与管道的连接情况； （5）补偿器型号、位置，固定支架的安装位置与型号； （6）室内管沟（包括过门地沟）的位置和主要尺寸，活动盖板的设置位置等。 3、轴测图：又称系统图，是表示供暖系统的空间布置情况、散热器与管道空间连接形式，设 备、管道附件等空间关系的立体图。标有立管编号。管道标高、各管段管径、水平干管的坡度、 散热器的片数（长度）及集气罐、膨胀水箱、阀件的位置、型号规格等。可了解供暖系统的全 貌。比例与平面图相同。 4、详图：表示供暖系统节点与设备的详细构造及安装尺寸要求。平面图和系统图中表示不清， 又无法用文字说明的地方，如引人口装置、膨胀水箱的构造与管、管沟断面、保温结构等可用 详图表示。如果选用的是国家标准图集，可给出标准图号，不出详图。常用的比例是1:10、1:50。
（一）自然循环热水采暖系统
原理：热胀冷缩 适用范围：循环热动力>阻力（沿程阻力、局部阻力）
（二）机械循环热水采暖系统
1、原理：利用水泵（循环泵）增大热动力，克服阻力。
2、管道布置方式
三、蒸汽采暖系统
原理：水蒸气——散热——凝结水
《安装工程计量与计价》课件——1.工程造价概述
工程计价的基本原理就是项目的分解与组合
工程造价计价的主要思路：将建设项目细分至最基本的构造单元，找到了适当的 计量单位及当时当地的单价，就可以采取一定的计价方法，进行分部组合汇总， 计算出相应工程造价。
分部分项工程费＝∑〔基本构造单元工程量(定额项目或清单项目)×相应单价〕
工程计价基本原理
第五章
二、工程造价的计价过程
小结
第三章
重难点
1.工程造价的含义 2.工程造价的特点 3.工程计价的特点
安装工程计量与计价
工程造价概述| 1.3工程造价的计价方法
目录
CONTENTS
1
工程计价基本原理
2
定额计价方法
3
清单计价方法
4 定额计价与清单计价的区别
PART 1
工程计价基本原理
工程计价基本原理
第五章
一、工程计价基本原理
建设项目的组成
五、分项工程
1.概念 指在一个分部工程中，按照不同的施工方法、不同材料和规格对分 部工程进一步划分的工程。 2.关键字 材料、工种
3.举例 挖基础土方、现浇混凝土柱
PART 4
工程建设程序
工程建设程序
工程建设程序是指一个建设项目，从前期的决策到设计、施工、竣工 验收投产的全过程中，各项工作必须遵循的先后次序。
工程计价的特点
第五章
投资估算
设计概算
施工图预算 控制价（招标） 竣工结算 标价（投标）
竣工决算
可立
初扩
行 性 研 究 阶
项 阶 段
选 址
步初 设步 计设 阶计
段
段阶
段
施
施
工
工
图
招
设
标
工程造价计价的主要思路：将建设项目细分至最基本的构造单元，找到了适当的 计量单位及当时当地的单价，就可以采取一定的计价方法，进行分部组合汇总， 计算出相应工程造价。
分部分项工程费＝∑〔基本构造单元工程量(定额项目或清单项目)×相应单价〕
工程计价基本原理
第五章
二、工程造价的计价过程
小结
第三章
重难点
1.工程造价的含义 2.工程造价的特点 3.工程计价的特点
安装工程计量与计价
工程造价概述| 1.3工程造价的计价方法
目录
CONTENTS
1
工程计价基本原理
2
定额计价方法
3
清单计价方法
4 定额计价与清单计价的区别
PART 1
工程计价基本原理
工程计价基本原理
第五章
一、工程计价基本原理
建设项目的组成
五、分项工程
1.概念 指在一个分部工程中，按照不同的施工方法、不同材料和规格对分 部工程进一步划分的工程。 2.关键字 材料、工种
3.举例 挖基础土方、现浇混凝土柱
PART 4
工程建设程序
工程建设程序
工程建设程序是指一个建设项目，从前期的决策到设计、施工、竣工 验收投产的全过程中，各项工作必须遵循的先后次序。
工程计价的特点
第五章
投资估算
设计概算
施工图预算 控制价（招标） 竣工结算 标价（投标）
竣工决算
可立
初扩
行 性 研 究 阶
项 阶 段
选 址
步初 设步 计设 阶计
段
段阶
段
施
施
工
工
图
招
设
标
安装工程计量与计价课件第4章
4.3机械设备安装工程施工图预算的编制要点
4.3.5起重机轨道安装工程施工图预算的编制安全 1.定额适用范围 1）工业用起重输送设备的轨道安装。 2）地轨安装。 2.定额包括的工作内容 1）测量、下料、矫直、钻孔。 2）钢轨切割、打磨、附件部件检查验收、组队、焊接（螺栓连 接） 3）车档制作安装的领料、下料、调直、吊装、组队、焊接等。
Part 3
机械设备安装工程施工图预算的 编制要点
4.3机械设备安装工程施工图预算的编制要点
4.3.1切削设备安装工程施工图预算的编制要点
1.切削设备的分类
切削设备（机床）是用刀具对金属工件进行切削加工，使其获 得预定形状、精度及表面粗糙度的工件。切削设备是按加工性 质和所用刀具进行分类的。主要有：①台式及仪表机床 ②卧式 车床 ③立式车床 ④钻床 ⑤镗床 ⑥磨床 ⑦铣床、齿轮加工机床 及螺纹加工机床 ⑧木工机械
机械设备的试运转步骤为：先无负荷、后带负荷，先单机、后系统， 最后联动。试运转首先从部件开始，由部件至组件，再由组件至单台 设备。
4.1.2安装中常用的起重设备
1.起重机具 起重机具是指千斤顶、桅杆、人字架等能对设备进行起吊和装卸作业 的机具。 2.起重机械 起重机械主要有履带式起重机、轮胎式起重机、汽车式起重机和塔式 起重机。 3.水平运输机械 水平运输机械主要有载重汽车、牵引车、挂车等。
4.3机械设备安装工程施工图预算的编制要点
2.工程量计算规则
1）抛丸清理室的安装，以“室”为计量单位，按室所含设备质量“t” 分列定额项目。
2）铸铁平台安装以“t”为计量单位，按方形平台或铸梁式平台的安 装方式（安装在基础上或支架上）及安装时灌浆与不灌浆分列定额项 目。
3.定额不包括的工作内容
建筑水电安装工程计量和计价.ppt
设计概算
7.2.3设计概算的编制方法 7.2.3.1单位工程概算的编制 单位工程是单项工程的组成 部分，是指具有单独设计、可以独立组织施工，建成后不能独立发 挥生产能力或使用效益的工程。单位工程概算由建筑或安装工程的 直接费、间接费、利润、税金组成。 单位工程概算分建筑工程概算和设备及安装工程概算两大类。 建筑工程概算的编制方法有概算定额法、概算指标法、类似工程预 算法；设备及安装工程概算的编制方法有预算单价法、扩大单价法、 设备价值百分比法和综合吨位指标法等。
设计概算
（2） 单项工程综合概算 单项工程综合概算是确定一个单项工程概算造价的文件，由各
单位工程概算汇总编制而成，是建设项目总概算的组成部分。单项 工程综合概算的组成内容如图7.2所示。
设计概算
（3） 建设项目总概算 建设项目总概算是确定整个建设项目从筹建到竣工验收所需全
部费用的文件，由各单项工程综合概算、工程建设其他费用概算、 预备费概算、建设期贷款利息概算等汇总编制而成,如图7.3所示。
设计概算
7.2设计概算的编制依据及方法 7.2.1设计概算的编制原则 （1） 严格执行国家的建设方针和经济政策。设计概算是一项 技术和经济相结合的重要工作，要严格按照党和国家的方针、政策 办事，坚决执行勤俭节约的方针，严格执行规定的设计标准。 （2） 完整准确地反映设计内容的原则。编制概算时，要根据 设计文件、图纸准确计算工程量，按设计内容，正确合理使用定额， 避免重复计算和漏算。 （3） 要坚持结合拟建工程的实际，反映工程所在地的建设条 件和当时价格水平的原则。为提高设计概算的准确性，要实事求是 地对工程所在地的建设条件以及可能影响造价的各种因素进行认真 的调查研究（如定额的时效性、费率、价格信息、价格指数、汇率、 利息等各项编制依据），按照工程造价的构成，使概算尽可能地反 映设计内容、施工条件和实际价格。

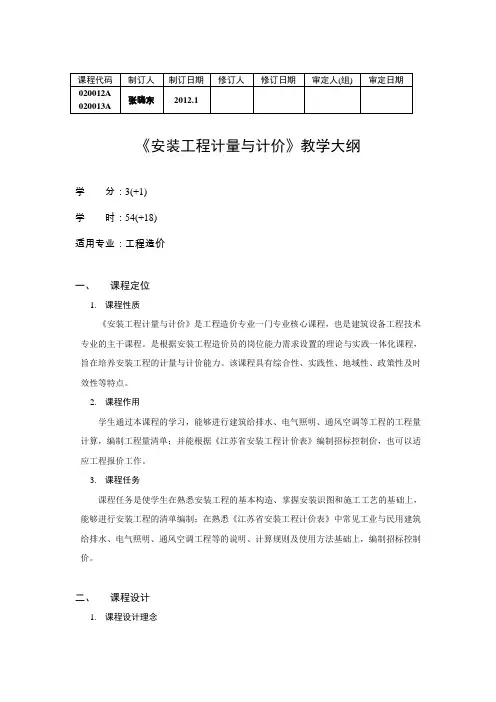

安装工程计量与计价 教学课件 ppt 作者 张晓东 《安装工程计量与计价》教学大纲
《安装工程计量与计价》教学大纲学分：3(+1)学时：54(+18)适用专业：工程造价一、课程定位1.课程性质《安装工程计量与计价》是工程造价专业一门专业核心课程，也是建筑设备工程技术专业的主干课程。
是根据安装工程造价员的岗位能力需求设置的理论与实践一体化课程，旨在培养安装工程的计量与计价能力。
该课程具有综合性、实践性、地域性、政策性及时效性等特点。
2.课程作用学生通过本课程的学习，能够进行建筑给排水、电气照明、通风空调等工程的工程量计算，编制工程量清单；并能根据《江苏省安装工程计价表》编制招标控制价，也可以适应工程报价工作。
3.课程任务课程任务是使学生在熟悉安装工程的基本构造、掌握安装识图和施工工艺的基础上，能够进行安装工程的清单编制；在熟悉《江苏省安装工程计价表》中常见工业与民用建筑给排水、电气照明、通风空调工程等的说明、计算规则及使用方法基础上，编制招标控制价。
二、课程设计1.课程设计理念以职业能力标准为依据，以工程项目为载体，以工程项目计价工作过程为中心，以工作任务为核心划分教学单元，进行基于工作过程的课程开发。
教学内容围绕职业能力标准，以业务流程为主线，体现工作过程系统化，设计理论、实践一体化的课程内容，教学过程以完成特定工作任务为目标，构建“工学交替、边做边学、学做合一”的工学结合的教学模式，有效提高学生职业能力，体现课程为专业培养目标服务的教学理念。
2.课程设计思路围绕计价能力目标，以计价工作过程作为教学主干线，打破原来课程学科体系，以工作任务为核心划分教学单元，重新设计课程架构，按所需的知识点，将识图、施工工艺等相关学科知识融合到相关模块中。
与企业合作，将校内实训、校外实习融入到相关模块中去，实现校内课堂教学与实训操作循环交替和理论教学与校外生产性实训循环交叉，建立“教、学、做”一体化的教学模式，提高学生职业能力。
三、课程目标（一）知识目标：1.掌握给排水、电气照明、通风空调工程工程量清单计价的方法；2.熟悉给排水、电气照明、通风空调工程项目组成；3.掌握给排水、电气照明、通风空调工程的工程量清单的格式与编制方法；4.熟悉《江苏省安装工程计价表》中给排水、电气照明、通风空调工程的说明及使用方法；5.掌握招标控制价编制的步骤、方法、内容、计算规则及其格式；6.掌握编制安装工程量清单报价文件的步骤、方法、内容、计算规则及其格式；7.掌握运用造价信息和网络等多种资源快速查阅人、材、机的价格及各类最新的计价信息（二）能力目标：1.能够计算给排水、电气照明、通风空调工程工程量并编制工程量清单；2.能够熟练运用手工确定安装工程招标控制价；3.能够编制工程量清单报价文件进行投标；4.能够编制安装工程竣工结算文件，并具有初步工程结算的能力（三）职业素质目标：1.具备人文和科学素养，形成稳固的专业思想和良好的生活态度；2.具有良好的人际交往能力、团队合作精神和客户服务意识；3.具有逻辑思维与判断能力；4.具有数据计算能力；5.具有信息搜集与处理能力；6.具备工程造价相关法律法规知识，能正确处理工程纠纷的能力；7.具有管理和组织能力；四、课程内容1.内容选取安装工程涵盖的内容非常广泛，但是因为课程学分所限，因此课程不能将安装的所有内容包括在内。
安装工程计量与计价课件第一章安装工程造价概述
（六）规费：是指按国家法律、法规规定，由省级政 府和省级有关权力部门规定必须缴纳或计取的费用。 包括： 1.社会保险费 2.住房公积金 3.工程排污费 其他应列而未列入的规费，按实际发生计取。 （七）税金：是指国家税法规定的应计入建筑安装工 程造价内的增值税。
化学工业出版社
1.2.3 按工程造价形成顺序划分的安装 工程造价构成
化学工业出版社
1.2.2 按费用构成要素划分的安装工程 造价构成
2）工程设备费 工程设备是指构成或计划构成永久工程一部分的机电 设备、金属结构设备、仪器装置及其他类似的设备和 装置。 工程设备费包括设备原价、设备运杂费、采购保管费。
化学工业出版社
1.2.2 按费用构成要素划分的安装工程 造价构成
2.建设工程造价 建设工程造价是建设项目投资中的固定资产投资部分， 是建设项目从筹建到竣工交付使用的整个建设过程所 花费的全部固定资产投资费用。 建设工程造价具体包括建设投资、建设期利息、固定 资产投资方向调节税（自2000年1月起发生的投资额， 暂停征收该税种）。建设工程造价的构成内容如图1-2 所示。
化学工业出版社
1.2 安装工程造价的定义与构成
3.安装工程造价 1)房屋建筑的供水、供暖、供电、通风、煤气、网络、 电视、电话等工程的各种管道、电力、电信和电缆导 线敷设即设备安装费用。 2)生产、动力、起重、运输、传动和医疗、实验等各 种需要安装的机械设备的装配费用，与设备相连的工 作台、梯子、栏杆等装饰工程以及附设于安装设备的 管线敷设工程和被安装设备的绝缘、防腐、保温、油 漆等工程的材料费用和安装费用。 3)为测定安装工程质量，对单个设备进行单机试运转 和对系统设备进行系统联动无负荷试运转工作的调试 费。
•《辽宁省安装工程计价定额》的每册定额均包 括总说明、册说明、目录、章说明、定额项目 表、附录。
化学工业出版社
1.2.3 按工程造价形成顺序划分的安装 工程造价构成
化学工业出版社
1.2.2 按费用构成要素划分的安装工程 造价构成
2）工程设备费 工程设备是指构成或计划构成永久工程一部分的机电 设备、金属结构设备、仪器装置及其他类似的设备和 装置。 工程设备费包括设备原价、设备运杂费、采购保管费。
化学工业出版社
1.2.2 按费用构成要素划分的安装工程 造价构成
2.建设工程造价 建设工程造价是建设项目投资中的固定资产投资部分， 是建设项目从筹建到竣工交付使用的整个建设过程所 花费的全部固定资产投资费用。 建设工程造价具体包括建设投资、建设期利息、固定 资产投资方向调节税（自2000年1月起发生的投资额， 暂停征收该税种）。建设工程造价的构成内容如图1-2 所示。
化学工业出版社
1.2 安装工程造价的定义与构成
3.安装工程造价 1)房屋建筑的供水、供暖、供电、通风、煤气、网络、 电视、电话等工程的各种管道、电力、电信和电缆导 线敷设即设备安装费用。 2)生产、动力、起重、运输、传动和医疗、实验等各 种需要安装的机械设备的装配费用，与设备相连的工 作台、梯子、栏杆等装饰工程以及附设于安装设备的 管线敷设工程和被安装设备的绝缘、防腐、保温、油 漆等工程的材料费用和安装费用。 3)为测定安装工程质量，对单个设备进行单机试运转 和对系统设备进行系统联动无负荷试运转工作的调试 费。
•《辽宁省安装工程计价定额》的每册定额均包 括总说明、册说明、目录、章说明、定额项目 表、附录。
安装工程计量与计价 ppt课件
安装工程预算
2020/2/17
绪论
1
安装工程预算
绪论
• 本门课的介绍 • 本门课的重要性 • 专业的职业走向 • 本门课的难点 • 学习方式 • 学习要求
2020/2/17
2
安装工程预算
绪论
安装工程预算
前言
• 工程造价管理是基本建设管理的重要组成部分， 其作用是合理确定和有效控制工程造价，最大 限度的提高投资效益。安装工程预算是建设工 程造价的一个重要组成部分，是确定建筑安装 工程造价，建设单位确定建筑安装工程投入与 建筑安装工程成本，施工企业确定工程收入的 一门经济课程。
05MK1
第一章 概述
第一节 工程项目建设程序及分解1 第二节 建设工程造价的构成5 第三节 建设工程造价文件11
05MK1
第二章 安装工程造价17
第一节 安装工程造价的构成17 第二节 安装工程计价程序及依据20
05MK1
第三章 安装工程定额
第一节 第二节 第三节 第四节
概述22 安装工程施工定额24 安装工程企业定额及其编制40 安装工程预算定额55
• 同时，在施工图设计阶段，还应根据施工图编制施 工图预算，施工图预算必须低于总概算。施工单位 依据施工图预算承包工程。
二、基本建设程序
3、准备与实施阶段 • 准备阶段
– 组织设计文件的编审； – 安排年度基本建设计划； – 申报物质采购计划； – 组织大型专用设备预订和安排特殊材料的订货； – 落实地方材料供应；办理征地拆迁手续； – 提供必要的勘察测量资料； – 落实水、电、道路等外部建设条件和施工力量等。
• 同时，在技术设计阶段，还应编制修正的 总概算。一般修正的总概算不得超过初步 设计的总概算。
2020/2/17
绪论
1
安装工程预算
绪论
• 本门课的介绍 • 本门课的重要性 • 专业的职业走向 • 本门课的难点 • 学习方式 • 学习要求
2020/2/17
2
安装工程预算
绪论
安装工程预算
前言
• 工程造价管理是基本建设管理的重要组成部分， 其作用是合理确定和有效控制工程造价，最大 限度的提高投资效益。安装工程预算是建设工 程造价的一个重要组成部分，是确定建筑安装 工程造价，建设单位确定建筑安装工程投入与 建筑安装工程成本，施工企业确定工程收入的 一门经济课程。
05MK1
第一章 概述
第一节 工程项目建设程序及分解1 第二节 建设工程造价的构成5 第三节 建设工程造价文件11
05MK1
第二章 安装工程造价17
第一节 安装工程造价的构成17 第二节 安装工程计价程序及依据20
05MK1
第三章 安装工程定额
第一节 第二节 第三节 第四节
概述22 安装工程施工定额24 安装工程企业定额及其编制40 安装工程预算定额55
• 同时，在施工图设计阶段，还应根据施工图编制施 工图预算，施工图预算必须低于总概算。施工单位 依据施工图预算承包工程。
二、基本建设程序
3、准备与实施阶段 • 准备阶段
– 组织设计文件的编审； – 安排年度基本建设计划； – 申报物质采购计划； – 组织大型专用设备预订和安排特殊材料的订货； – 落实地方材料供应；办理征地拆迁手续； – 提供必要的勘察测量资料； – 落实水、电、道路等外部建设条件和施工力量等。
• 同时，在技术设计阶段，还应编制修正的 总概算。一般修正的总概算不得超过初步 设计的总概算。
《安装工程定额计价》PPT课件
h
8
2.1 全国统一安装工程预算定额
③ 用量很少，对基价影响很小的零星材料合并为其他材料费，计 入材料费内。
④ 施工措施性消耗部分，周转性材料按不同施工方法、不同材质分别列 出一次使用量和一次摊销量。按定额说明计算。
⑤ 材料单价采用北京市1996年材料预算价格。 ⑥ 主要材料损耗率见各册附录。
h
9
h
17
2.1 全国统一安装工程预算定额
7、《全国统一安装工程预算定额》定额系数 定额系数的应用
为了更进一步综合和扩大预算定额的应用，简化计算程序，定额对预算中的 某些费用采取了按系数取定的方法。各种不同的定额系数名称、系数值的大小以 及它们的使用方法在各定额册中有具体说明。
h
18
2.1 全国统一安装工程预算定额
费用
檐高：室外设计地坪至檐口高度（不含水箱间和电梯间等高度）
计取范围：管道工程，电气设备安装工程，消防及安全防范设备安装工程，给排 水、采暖、燃气工程，通风空调工程以及上述工程的刷油保温工程
h
30
2.1 全国统一安装工程预算定额
经计算人工费8万元材料费9万元机械费3万元主材费40万元按北京市费用定额及计价程序计算工程造价费用名称取费基数费率计算公式金额万定额直接费89340主材60383024282016人工费小计248016816281620163220016322000331481614114247811424780891110小计直接工程费13682002401631142461545667序号费用名称取费基数费率计算公式金额万元11直接工程费中人工费57981600330891908412临时设施费11219083721190813现场经费11309083730272514直接费1012161545619076272516599715企业管理费1149590837495454216利润14156599745427493817规费11240990842409218817不含税造价14151659974542493821887766518税金17347766534264119含税工程造价17187766526418030620经济指标80306200040元m268作业某四环内10层住宅工程给排水工程定额直接费50万元其中人工费10万元材料费35万元机械费5万元另计主材费40万元按北京取费定额计算工程造价系数按给定计算某6层采暖工程由定额计算可知定额直接费为20万元其中人工费6万元该工程一层为商场层高5m安装于本层管道标高均为为45m该部分管道人工费1万元其他为住宅层高3m问
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.管道采用焊接钢管，DN<32为丝接，其余为焊接。立管 管径均为DN20,散热器支管均为DN15。
3.散热器为四柱813型，每片厚度57mm，现场组成安装， 采用带足与不带足的组成一组，其中心距离均为3.3m。每 组散热器上均装Ф10手动放风阀一个。
这些地方，图纸上可能没有画出，但看图时心里要有数。
这些地方，图纸上可能没有画出，但看图时心里食堂采暖工程施工图预算
采暖系统图
工程概况：
1.某单位食堂热水采暖工程，供水温度95°，回水温度70°。 图中标高尺寸以米计，其余均以毫米计。墙厚为240mm。 所有阀门均为丝扣铜球阀，规格同管径。
铝制复合散热器
艺术造型散热器
六、热水采暖系统的主要辅助设备
1、膨胀水箱 2、排气装置 （1）集气罐 （2）自动排气阀 （3）手动放风阀
自动排气阀
3、除污器 作用：阻留管网中的污物，以防造成管路堵塞。一般安装在用
户入口的供水或回水总管上，并设有旁通管，以便于定 期清洗检修。
4、补偿器（又称伸缩器） 作用：在热力管道过长的情况下，需要安装补偿器来减小
（二）识图注意事项
1、首先看它的图纸目录，了解这套图纸的组成、张数、然后再看具体图纸。 2、供暖系统施工图同其他施工图一样，所表示的设备、管道和附件等一般采用统一 图例，在识读图纸前掌握有关的图例，了解图例代表的内容。 3、读设计施工说明，对工程有一个概括的了解，弄清设计对施工提出的具体做法和 要求。 4、平面图和系统图对照看，先看各层平面图，再看系统图，既要看清供暖系统的全 貌和各部位的关系，也要搞清楚供暖系统各部分在建设物中所处的位置。 5、系统图中图例及线条较多，应沿着流体流动方向看。一般供暖系统图识读顺序为： 从供暖的用户入口处开始，经供水总管、总立管、水平干管、立管、支管、散热器到 回水支管、立管、干管、总回水管，再到用户入口，顺着管道流体流向把平面图和系 统图对照看，弄清每条管道的名称、方向、标高、管径、坡度、变径、分流点、合流 点；散热器的位置、型号、规格、组数、片数；阀门的位置、型号、规格、数量；集 气罐、伸缩器、固定支架的位置、数量等。 6、注意立管和水平干管在安装时与墙面的距离，图中有时没有将立管和直管的拐弯 连接画出，干管的位置有时也没有完全按投影方法绘制。 7、识读图纸时应注意支架及散热器安装时的预留孔洞、预埋件等对土建的要求，以 及与装饰工程的密切配合，这些对于保证工程质量和进度有着重要意义。
（一）自然循环热水采暖系统
原理：热胀冷缩 适用范围：循环热动力>阻力（沿程阻力、局部阻力）
（二）机械循环热水采暖系统
1、原理：利用水泵（循环泵）增大热动力，克服阻力。
2、管道布置方式
三、蒸汽采暖系统
原理：水蒸气——散热——凝结水
四、地板采暖系统
五、散热器
铸铁柱式散热器
钢制管式散热器
（二）采暖系统的分类
1、按照作用范围分： （1）局部采暖系统：土暖气 （2）集中采暖系统 （3）区域采暖系统 2、按照热媒不同分： （1）热水采暖系统 （2）蒸汽采暖系统 （3）烟气采暖系统 （4）热风采暖系统（空调、暖风机等）
二、热水采暖系统
进一步分类： 按照热水的温度分：
低温热水系统 （供水95°，回水70°） 高温热水系统 按照循环动力分： 自然循环热水采暖（土暖气） 机械循环热水采暖
安装工程计量与计价（三）
采暖工程
学习导航
一 你还记得这些学过的知识吗？ 二 本部分工作任务布置 三 相关新知识点的学习 四 工作任务解决与实施 五 自我检查与评价
一 你还记得这些学过的知识吗？
采暖基本知识回顾
一、采暖系统的基本组成和分类
（一）基本组成
1、热源：锅炉 2、管道系统：供、回水管道 3、散热设备：暖气片等
热涨冷缩对管道的拉伸 。 类型：
方形补偿器
金属波纹补偿器
套筒补偿器
橡胶挠性接头
七、蒸汽采暖系统的主要辅助设备
1、疏水器：阻气通水。具体地说就是自动地把蒸汽阻留在系 统中，使之充分放热，不让它进入凝结水管道；同时迅速地 排走用热设备或管道中的凝结水，以便回流再用。及时疏水 可以保证系统安全、正常进行，避免发生水击现象；某些疏 水器还能排除系统中的空气和其他不凝性气体。
2、减压器（又称减压阀） 作用：将热力入口进口压力减至某一设定的出口压力，并自
动保持压力稳定。
减压阀组安装形式
（a）活塞式减压阀旁通管垂直安装 （b）活塞式减压阀旁通管水平安装 （c）波纹管式减压阀水平安装
八、热力入口节点构造
（a）热水采暖系统热力入口
（b）低压蒸汽采暖系统热力入口
（c）高压蒸汽采暖系统热力入口
九、分、集水器（用在地板采暖系统）
十、采暖工程施工图
（一）采暖工程施工图的组成与内容
1、设计说明：说明设计图纸无法表示的问题，如热源情况、采暖设计热负荷、设计意图及系 统形式、进出口压力差，散热器的种类、形式及安装要求，管道的敷设方式、防腐保温、水压 试验要求，施工中需要参照的有关专业施工图号或采用的标准图号等。 2、平面图： （1）房间名称、立管位置及编号、散热器安装位置、类型、片数（长度）及安装方式； （2）引入口的位置，供、回水总管的走向、位置及采用的标准图号（或详图号）； （3）干、立、支管的位置、走向、管径； （4）膨胀水箱、集气罐等设备的位置、型号及其与管道的连接情况； （5）补偿器型号、位置，固定支架的安装位置与型号； （6）室内管沟（包括过门地沟）的位置和主要尺寸，活动盖板的设置位置等。 3、轴测图：又称系统图，是表示供暖系统的空间布置情况、散热器与管道空间连接形式，设 备、管道附件等空间关系的立体图。标有立管编号。管道标高、各管段管径、水平干管的坡度、 散热器的片数（长度）及集气罐、膨胀水箱、阀件的位置、型号规格等。可了解供暖系统的全 貌。比例与平面图相同。 4、详图：表示供暖系统节点与设备的详细构造及安装尺寸要求。平面图和系统图中表示不清， 又无法用文字说明的地方，如引人口装置、膨胀水箱的构造与管、管沟断面、保温结构等可用 详图表示。如果选用的是国家标准图集，可给出标准图号，不出详图。常用的比例是1:10、1:50。
3.散热器为四柱813型，每片厚度57mm，现场组成安装， 采用带足与不带足的组成一组，其中心距离均为3.3m。每 组散热器上均装Ф10手动放风阀一个。
这些地方，图纸上可能没有画出，但看图时心里要有数。
这些地方，图纸上可能没有画出，但看图时心里食堂采暖工程施工图预算
采暖系统图
工程概况：
1.某单位食堂热水采暖工程，供水温度95°，回水温度70°。 图中标高尺寸以米计，其余均以毫米计。墙厚为240mm。 所有阀门均为丝扣铜球阀，规格同管径。
铝制复合散热器
艺术造型散热器
六、热水采暖系统的主要辅助设备
1、膨胀水箱 2、排气装置 （1）集气罐 （2）自动排气阀 （3）手动放风阀
自动排气阀
3、除污器 作用：阻留管网中的污物，以防造成管路堵塞。一般安装在用
户入口的供水或回水总管上，并设有旁通管，以便于定 期清洗检修。
4、补偿器（又称伸缩器） 作用：在热力管道过长的情况下，需要安装补偿器来减小
（二）识图注意事项
1、首先看它的图纸目录，了解这套图纸的组成、张数、然后再看具体图纸。 2、供暖系统施工图同其他施工图一样，所表示的设备、管道和附件等一般采用统一 图例，在识读图纸前掌握有关的图例，了解图例代表的内容。 3、读设计施工说明，对工程有一个概括的了解，弄清设计对施工提出的具体做法和 要求。 4、平面图和系统图对照看，先看各层平面图，再看系统图，既要看清供暖系统的全 貌和各部位的关系，也要搞清楚供暖系统各部分在建设物中所处的位置。 5、系统图中图例及线条较多，应沿着流体流动方向看。一般供暖系统图识读顺序为： 从供暖的用户入口处开始，经供水总管、总立管、水平干管、立管、支管、散热器到 回水支管、立管、干管、总回水管，再到用户入口，顺着管道流体流向把平面图和系 统图对照看，弄清每条管道的名称、方向、标高、管径、坡度、变径、分流点、合流 点；散热器的位置、型号、规格、组数、片数；阀门的位置、型号、规格、数量；集 气罐、伸缩器、固定支架的位置、数量等。 6、注意立管和水平干管在安装时与墙面的距离，图中有时没有将立管和直管的拐弯 连接画出，干管的位置有时也没有完全按投影方法绘制。 7、识读图纸时应注意支架及散热器安装时的预留孔洞、预埋件等对土建的要求，以 及与装饰工程的密切配合，这些对于保证工程质量和进度有着重要意义。
（一）自然循环热水采暖系统
原理：热胀冷缩 适用范围：循环热动力>阻力（沿程阻力、局部阻力）
（二）机械循环热水采暖系统
1、原理：利用水泵（循环泵）增大热动力，克服阻力。
2、管道布置方式
三、蒸汽采暖系统
原理：水蒸气——散热——凝结水
四、地板采暖系统
五、散热器
铸铁柱式散热器
钢制管式散热器
（二）采暖系统的分类
1、按照作用范围分： （1）局部采暖系统：土暖气 （2）集中采暖系统 （3）区域采暖系统 2、按照热媒不同分： （1）热水采暖系统 （2）蒸汽采暖系统 （3）烟气采暖系统 （4）热风采暖系统（空调、暖风机等）
二、热水采暖系统
进一步分类： 按照热水的温度分：
低温热水系统 （供水95°，回水70°） 高温热水系统 按照循环动力分： 自然循环热水采暖（土暖气） 机械循环热水采暖
安装工程计量与计价（三）
采暖工程
学习导航
一 你还记得这些学过的知识吗？ 二 本部分工作任务布置 三 相关新知识点的学习 四 工作任务解决与实施 五 自我检查与评价
一 你还记得这些学过的知识吗？
采暖基本知识回顾
一、采暖系统的基本组成和分类
（一）基本组成
1、热源：锅炉 2、管道系统：供、回水管道 3、散热设备：暖气片等
热涨冷缩对管道的拉伸 。 类型：
方形补偿器
金属波纹补偿器
套筒补偿器
橡胶挠性接头
七、蒸汽采暖系统的主要辅助设备
1、疏水器：阻气通水。具体地说就是自动地把蒸汽阻留在系 统中，使之充分放热，不让它进入凝结水管道；同时迅速地 排走用热设备或管道中的凝结水，以便回流再用。及时疏水 可以保证系统安全、正常进行，避免发生水击现象；某些疏 水器还能排除系统中的空气和其他不凝性气体。
2、减压器（又称减压阀） 作用：将热力入口进口压力减至某一设定的出口压力，并自
动保持压力稳定。
减压阀组安装形式
（a）活塞式减压阀旁通管垂直安装 （b）活塞式减压阀旁通管水平安装 （c）波纹管式减压阀水平安装
八、热力入口节点构造
（a）热水采暖系统热力入口
（b）低压蒸汽采暖系统热力入口
（c）高压蒸汽采暖系统热力入口
九、分、集水器（用在地板采暖系统）
十、采暖工程施工图
（一）采暖工程施工图的组成与内容
1、设计说明：说明设计图纸无法表示的问题，如热源情况、采暖设计热负荷、设计意图及系 统形式、进出口压力差，散热器的种类、形式及安装要求，管道的敷设方式、防腐保温、水压 试验要求，施工中需要参照的有关专业施工图号或采用的标准图号等。 2、平面图： （1）房间名称、立管位置及编号、散热器安装位置、类型、片数（长度）及安装方式； （2）引入口的位置，供、回水总管的走向、位置及采用的标准图号（或详图号）； （3）干、立、支管的位置、走向、管径； （4）膨胀水箱、集气罐等设备的位置、型号及其与管道的连接情况； （5）补偿器型号、位置，固定支架的安装位置与型号； （6）室内管沟（包括过门地沟）的位置和主要尺寸，活动盖板的设置位置等。 3、轴测图：又称系统图，是表示供暖系统的空间布置情况、散热器与管道空间连接形式，设 备、管道附件等空间关系的立体图。标有立管编号。管道标高、各管段管径、水平干管的坡度、 散热器的片数（长度）及集气罐、膨胀水箱、阀件的位置、型号规格等。可了解供暖系统的全 貌。比例与平面图相同。 4、详图：表示供暖系统节点与设备的详细构造及安装尺寸要求。平面图和系统图中表示不清， 又无法用文字说明的地方，如引人口装置、膨胀水箱的构造与管、管沟断面、保温结构等可用 详图表示。如果选用的是国家标准图集，可给出标准图号，不出详图。常用的比例是1:10、1:50。
