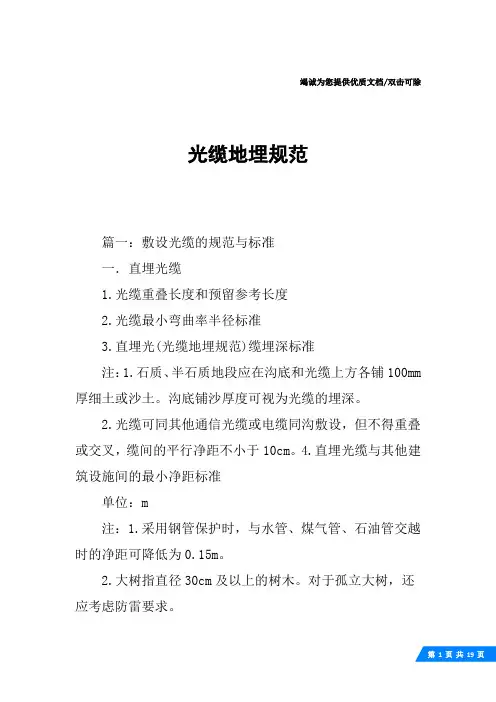

竭诚为您提供优质文档/双击可除光缆地埋规范篇一：敷设光缆的规范与标准一．直埋光缆1.光缆重叠长度和预留参考长度2.光缆最小弯曲率半径标准3.直埋光(光缆地埋规范)缆埋深标准注：1.石质、半石质地段应在沟底和光缆上方各铺100mm 厚细土或沙土。
沟底铺沙厚度可视为光缆的埋深。
2.光缆可同其他通信光缆或电缆同沟敷设，但不得重叠或交叉，缆间的平行净距不小于10cm。
4.直埋光缆与其他建筑设施间的最小净距标准单位：m注：1.采用钢管保护时，与水管、煤气管、石油管交越时的净距可降低为0.15m。
2.大树指直径30cm及以上的树木。
对于孤立大树，还应考虑防雷要求。
3.穿越埋深与光缆相近的地下管线时，光缆宜在管线下方通过。
5.直埋光缆敷设安装5.1光缆可同其他通信光缆或电缆同沟敷设，但不得重叠或交叉，缆间的平行净距不应小于10cm。
5.2光缆采用钢管保护时，应伸出路基两侧排水沟外1m，光缆埋深距排水沟底应不小于80cm，并符合相关部门的规定。
钢管内径应满足安装子管的要求，但应不小于80cm。
5.3光缆线路穿越允许开挖路面的公路或乡村大道时，应采用砖或水泥盖板保护。
5.4光缆线路通过村镇等动土可能性较大的地段时，可采用大长度塑料管、铺红砖或水泥盖板保护。
5.5光缆穿越有疏泾和拓宽规划或挖泥可能的较小沟渠、水塘时，应在光缆上方覆盖水泥盖板或水泥砂浆袋，也可采取其他保护光缆的措施。
5.6光缆敷设在坡度大于20°，坡长大于30m的斜坡地段宜采用“s”型敷设。
若坡面上的光缆沟有受到水流冲刷的可能时，应采用堵塞加固或分流等措施。
在坡度大于30°的较长斜坡地段敷设时，宜采用特殊结构（一般为钢丝铠装）光缆。
5.7光缆穿越或沿靠山涧、溪流等易受水流冲刷的地段时，应根据具体情况设置漫水坡、挡水墙或采取其他保护措施。
5.8光缆在地形起伏比较大的地段（如山地、梯田、干沟等处）敷设时，应满足规定的埋深和曲率半径要求。
第1篇一、工程概况本工程为某地区电力电缆铺设项目，旨在提高该地区电力供应能力，满足日益增长的电力需求。
工程地点位于我国某城市，施工总长度约为10公里。
电缆类型为高压电缆，额定电压为110kV。
电缆敷设方式为地埋，沿线地形复杂，包括城市道路、农田、河流等。
二、施工准备1. 组织准备（1）成立项目组，明确项目经理、技术负责人、施工负责人等人员职责。
（2）组织施工队伍，进行人员培训，确保施工人员具备相应的专业技能和操作能力。
（3）制定施工计划，明确施工进度、质量、安全等要求。
2. 技术准备（1）根据设计图纸和相关规范，编制施工方案。
（2）进行现场勘查，了解沿线地形、地质、环境等情况。
（3）选择合适的电缆、电缆附件、电缆保护管等材料。
（4）制定施工质量控制措施，确保施工质量。
3. 物资准备（1）电缆、电缆附件、电缆保护管等材料。
（2）施工机械设备，如挖掘机、电缆敷设机、电缆测试仪等。
（3）施工工具，如电缆剥皮机、电缆接头机、电缆剥皮刀等。
4. 安全准备（1）制定安全施工方案，明确安全措施。
（2）进行安全培训，提高施工人员的安全意识。
（3）配备必要的安全防护用品，如安全帽、安全带、防尘口罩等。
三、施工工艺1. 施工流程（1）施工准备：包括组织、技术、物资、安全等方面的准备工作。
（2）测量放线：根据设计图纸和现场实际情况，进行测量放线。
（3）电缆敷设：按照设计要求，进行电缆敷设。
（4）电缆连接：进行电缆接头制作和连接。
（5）电缆保护：进行电缆保护管安装和电缆保护。
（6）电缆测试：进行电缆绝缘电阻、接地电阻等测试。
（7）验收交付：完成施工任务后，进行验收交付。
2. 施工要点（1）测量放线：确保测量精度，按照设计要求进行放线。
（2）电缆敷设：按照电缆敷设规范，保证电缆敷设质量。
（3）电缆连接：严格按照电缆接头制作和连接规范进行操作。
（4）电缆保护：确保电缆保护管安装牢固，电缆保护措施到位。
（5）电缆测试：严格按照电缆测试规范进行测试，确保电缆质量。
电缆敷设知识点总结一、电缆敷设的基本概念电缆敷设是指根据电缆的规格和要求，在地面或地下进行电缆线路的铺设，以满足电气系统的需求。
电缆敷设包括电缆的敷设、埋设、固定和接地等工作。
二、电缆敷设的分类1. 按用途分类：包括电力电缆敷设、通信电缆敷设等；2. 按敷设方式分类：包括地面敷设、地下敷设等；3. 按敷设环境分类：包括室内敷设、室外敷设等；4. 按敷设工艺分类：包括直埋敷设、管道敷设等。
三、电缆敷设的准备工作1. 工程设计：根据具体需求，设计电缆敷设的线路、敷设方式、敷设深度等；2. 材料准备：准备电缆、敷设管道、敷设工具等；3. 环境清理：清理敷设线路所在区域的杂物，保证敷设环境的整洁；4. 安全防护：准备必要的安全防护用具，保证敷设作业安全进行。
四、电缆敷设的要求1. 对电缆线路的敷设要求：包括敷设深度、敷设方式、敷设坡度等；2. 对敷设管道的要求：包括管道材质、管道尺寸、管道弯曲半径等；3. 对固定安装的要求：包括固定点的设置、固定点的稳固性等；4. 对接地的要求：包括接地电阻的要求、接地装置的设置等。
五、电缆敷设的具体步骤1. 敷设线路：根据设计要求，将电缆沿着敷设线路进行铺设；2. 埋设电缆：将电缆埋入土壤或埋入管道中，保证电缆线路的安全性；3. 接地处理：根据要求设置接地装置，确保电缆线路的接地良好；4. 固定安装：根据要求设置固定点，确保电缆线路的稳固性；5. 测试验收：对电缆线路进行测试，确认线路敷设符合要求。
六、电缆敷设的常见问题及处理方法1. 敷设深度不足：可能导致电缆易受外力影响，解决方法是重新埋设电缆，保证敷设深度符合要求；2. 管道受损：可能导致电缆在管道内受到破损，解决方法是修复管道并重新埋设电缆；3. 接地不良：可能导致电缆线路的安全性无法保证，解决方法是重新设置接地装置；4. 固定不稳：可能导致电缆线路易受外力影响，解决方法是重新设置固定点，保证固定稳固。
七、电缆敷设的注意事项1. 安全第一：在进行电缆敷设时，需时刻注意安全，做好防护工作；2. 质量保证：在敷设电缆时，要保证敷设质量，确保电缆线路的安全可靠；3. 环境保护：在进行电缆敷设时，要爱护环境，保护周边植被和生态环境；4. 合理施工：在进行电缆敷设时，要按照工艺要求，合理施工，确保施工质量。
