ASTM土的工程分类执行标准(统一的土分类体系)
- 格式:doc
- 大小:1.64 MB
- 文档页数:18
Designation: D 2487-00
土的工程分类执行标准(统一的土分类体系)
1. 范围
该操作描述基于实验室测定的粒径特征、液限和塑性指数用于工程目的分类矿物和有机金属矿物土的体系,当需要精确分类土时,这些将会用到。
该体系的组符号是基于实验室在土试样通过3-in.(75-mm)筛部分试样上的测试完成的数据(见规范E11)。
作为一种分类体系,该标准仅限于自然生成的土。
该标准仅应用于定性。
该标准是统一的土分类体系的ASTM版本。分类表的理论是由A. Casagrande 在上世纪四十年代初发展的飞机场分类体系。当几个美国政府机构在1952年采用改进后的飞机场体系版本,它就成为众所周知的统一的土分类体系。
该标准试验方法没有包含所有的安全问题,即便要,也应联系实际需要。在
试验前确定合适的安全、健康守则和决定其规章制度适用的局限性是试验者的责任。
该操作提供一套用于完成一种或是更多特殊操作的说明。该文件不能取代培训或是经验,应结合职业判断使用。不是所有的该操作都能用于所有的环境。该ASTM标准不是想代表或是取代标准观察,对于一给定的专业,必须判断其适当性,也不是不考虑一个工程的许多的特殊方面就采用该文件。在标题中“标准”一词仅仅意味着文件已经通过了ASTM多数人赞同通过程序的批准。
2. 参考文件
3. 术语
定义-除非以下列出的,所有定义均参照术语D 653。
3.1.1 粘土-通过(75-mm)美国标准筛的土,能被制成在一定范围的含水率存在塑性(像灰泥样的性质),当空干时存在相当的强度。对于分类,粘土是细颗粒土,或者土中的细粒部分,其塑性指数等于或大于4,在塑性指数对液限的曲线上落在或在“A ”线以上。
3.1.2 砾石-岩石粒子通过美国标准筛3-in.(75-mm)筛,保留在筛上部分,按以下细分:
粗砾-通过3-in.(75-mm)筛,保留在43-in.(19-mm)筛上部分。 细砾-通过43-in.(19-mm)筛,保留在筛上部分。
3.1.3 有机粘土-带有足够有机物成分能影响土性质的粘土。对于分类,有机粘土是一种土,应归类为粘土,除非它在烘干后的液限值小于烘干前液限值的75%。
3.1.4 有机粉土-带有足够有机成分能影响土性质的粉土。对于分类,有机粉土是一种土,应归类为粉土,除非它在烘干后的液限值小于烘干前液限值的75%。 3.1.5 泥炭-一种含有各分解阶段植物组织的土,通常带有机物气味,棕黑色-黑色,像海绵似的结构,质地为纤维的-无定型的。
3.1.6 砂-岩石粒子通过美国标准筛筛,保留在(75-mm)筛上部分,按以下细分: 粗砂-通过筛,保留在筛上部分。
中砂-通过筛,保留在(425-m μ)筛上部分。 细砂-通过(425-m μ)筛,保留在(75-m μ)筛上部分。
3.1.7 粉土-能通过美国标准筛(75-m μ)筛,没有塑性或是非常轻微的塑性,当空干时表现出很小或没有强度的土。对于分类,粉土是细粒土,或者土中的细粒部分,其塑性指数小于4或如果在塑性指数曲线对液限的曲线里落在“A ”线以下。
对于该标定特定的术语定义:
3.2.1 曲率系数,C C -为)/()(6010230D D D 的比率,式中60D ,30D 和10D 是在累积粒径分布曲线上相应细粒含量为60,30和10%的粒径。
3.2.2 均匀系数,U C -为3060/D D 的比率,式中60D 和30D 在累积粒径分布曲线上相应细粒含量为60和3 0%的粒径。
4. 概要
如表1说明的,该分类体系划分为三种主要土:粗粒土,细粒土,高有机质土。这三种划分进一步细分为15种基本土粒组。

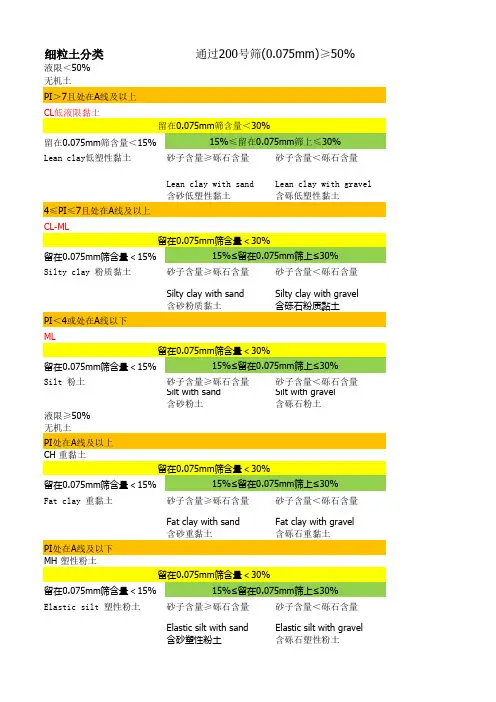

表1 土分类表
A 基于通过
3-in.(75-mm)筛的材料;
B 如果原位试样包含漂石或块石,或者两者都含,在组名中加“含漂石或块石,
或是两者”;
C 1060/
D D C
U
= 6010230/)(D D D C C ⨯=;
D 如果土中含有≥15%的砂,在组名中加“含砂”;
E 砾石有
5-12%的细粒需要双符号:
GW-GM 级配良好含粉土砾石 GW-GC 级配良好含粘土砾石 GP-GM 级配差含粉土砾石 GP-GM 级配差含粘土砾石
F 如果细粒归类为
CL-ML ,使用双符号GC-GM ,或SC-SM 。
G 如果细粒为有机物,在组名中加“含有机质细粒”。 H 如果土含≥15%的砾石,在组名中加“含砾石”。 I 砂含
5-12%细粒需要双符号:
SW-SM 级配良好含粉土砂 SW-SC 级配良好含粘土砂 SP-SM 级配差含粉土砂 SP-SC 级配差含粘土砂
J 如果
Atterberg 极限绘制在阴影线上,土为CL-ML ,粉质粘土。
K 如果土含
15-29%大于筛的成分,加“含砂”或“含砾石”,无论那一个占主
要。
L 如果土含
30%大于筛的成分,主要为砂时,在组名中加“砂”。
M如果土含30%大于筛的成分,主要为砾石时,在组名前加“砾石”。
N PL≥4和在“A”线上或是其上方。
O PL<4或在“A”线下方。
P PL在“A”线上或是其上方。
Q PL在“A”线下方。
基于观察和指定定的验室测试结果,按照土的基本分类划分土,指定土的符号和名称,从而分类。流程图能用于指定大概的分组符号和名称,图1用于细粒土,图3用于粗粒土。
5. 作用和意义
该标准分类土,来自任何曲线位置对应的种类,曲线位置代表指定的实验室测试结果,结果用于确定粒径特性、液限和塑性指数。
按照操作D 2488要求的描述信息确定组名和符号,能用于描述土以有助于评价它的用于工程的重要性质。
该分类系统的各组划分已经设计满足土的主要工程性质。在任何场地或是实验室调查,该标准为岩土工程目的提供了有用的第一步。
该标准可能同样用于辅助训练员工使用操作规程D 2488。
但工作对象为冻土时,该标准可能与操作规程D 4083结合使用。
6. 仪器设备
仪器还可能包括需要用于获取和制备试样、完成指定实验室测试、塑性图(类似图4)和累积粒径分布曲线(类似图5)的仪器。
