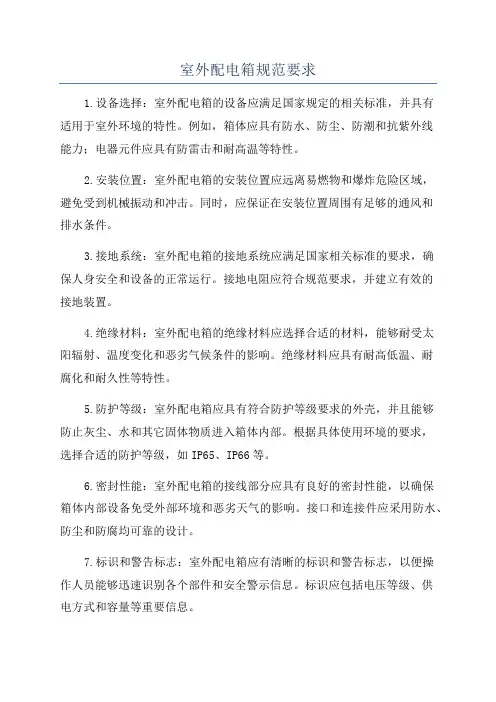

室外配电箱规范要求1.设备选择：室外配电箱的设备应满足国家规定的相关标准，并具有适用于室外环境的特性。
例如，箱体应具有防水、防尘、防潮和抗紫外线能力；电器元件应具有防雷击和耐高温等特性。
2.安装位置：室外配电箱的安装位置应远离易燃物和爆炸危险区域，避免受到机械振动和冲击。
同时，应保证在安装位置周围有足够的通风和排水条件。
3.接地系统：室外配电箱的接地系统应满足国家相关标准的要求，确保人身安全和设备的正常运行。
接地电阻应符合规范要求，并建立有效的接地装置。
4.绝缘材料：室外配电箱的绝缘材料应选择合适的材料，能够耐受太阳辐射、温度变化和恶劣气候条件的影响。
绝缘材料应具有耐高低温、耐腐化和耐久性等特性。
5.防护等级：室外配电箱应具有符合防护等级要求的外壳，并且能够防止灰尘、水和其它固体物质进入箱体内部。
根据具体使用环境的要求，选择合适的防护等级，如IP65、IP66等。
6.密封性能：室外配电箱的接线部分应具有良好的密封性能，以确保箱体内部设备免受外部环境和恶劣天气的影响。
接口和连接件应采用防水、防尘和防腐均可靠的设计。
7.标识和警告标志：室外配电箱应有清晰的标识和警告标志，以便操作人员能够迅速识别各个部件和安全警示信息。
标识应包括电压等级、供电方式和容量等重要信息。
8.维护和检修：室外配电箱应便于维护和检修，并配备相应的维护工具和设备。
箱体开启方式要方便，以便进行设备的维护和故障排除。
9.通风和散热：室外配电箱应具有良好的通风和散热设计，以保证设备在高温环境下的正常运行。
通风孔和散热设备的位置和数量应符合国家标准的要求。
10.安全保护：室外配电箱应配备相应的保护装置，以保障人身和设备的安全。
常见的保护装置包括过压保护、过载保护、短路保护和漏电保护等。
以上是室外配电箱规范要求的一些重要内容，这些要求是为了确保设备的可靠性和安全性。
在安装和使用室外配电箱时，一定要按照相关规范和标准进行操作，确保供电系统的正常运行。
防爆配电箱安装位置及维护注意事项防爆配电箱，可以隔离防爆箱内的可能存在的火花、电弧和危险高温同外界危险环境隔离开来，起到阻爆、隔爆、耐爆的作用。
一、安装位置1、尽可能安装在危险程度较低的地方，远离热源、潮湿、腐蚀或者外部撞击、震动。
如果是户外，要带防雨罩。
设计的时候，尽量采用下进下出线，以防止雨水、露水进入。
2、安装时候要放正，支架或者墙壁上要固定牢固。
防爆箱最好有独立的操作空间。
二、安装前检查事项：1、检查防爆配电箱的类型、级别、组别是否符合防爆现场环境，检查防爆合格证等证书，查看EX标志、铭牌防爆标志、防护等级、防腐等级、工作电压、额定电流、以及制造商信息等。
2、检查设备外壳不裂痕、损伤，注意保护好防爆结合面。
紧固螺栓是否齐全。
防爆结合面应当涂防锈油，保护结合面不生锈。
3、防爆箱内部线路排列整齐有序，接线端子不松动，配电线路在1区内严禁有中间接头，在2区内不应有中间接头。
三、安装维护注意事项：1、安装、维修前要先断电，不得带电安装。
2、紧固螺栓齐全且拧紧，确保密封的有效性。
3、弹簧垫圈齐全。
密封衬垫完好。
进、出线电缆穿过橡胶密封圈，须用垫圈及压紧螺母压紧，保证密封及电缆不得松动，一个孔密封一根线缆。
4、密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的20%应及时向厂家进行选购并更换，以确保防爆性能可靠。
5、维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀，并定期涂防锈油。
6、防爆配电箱在使用过程中要定期检查，以保证其良好运行。
电气设备的连接处宜根据不同情况选择不用的防爆挠性连接管。
7、接地标志及接地螺栓齐全，接地螺栓需接地。
8、非专业人员严禁开盖维修、检查。
配电箱安装施工方案
一、项目概述
本文档旨在提供配电箱安装施工方案，确保安全、高效、符合规范的施工过程。
二、安装位置选择
选择合适的安装位置是保证配电箱正常运行的重要因素。
安装位置需满足以下要求：
1. 远离易燃物品和易受潮湿的区域；
2. 空气流通良好，避免过高温度或过低温度；
3. 方便维修和检修。
三、安装步骤
1. 配电箱验收：确认配电箱的质量和规格符合要求。
2. 安装设备：将配电箱按照施工图纸要求进行正确安装。
3. 接线连接：根据电路图纸，接好各项电气设备的线路连接。
4. 接地处理：将配电箱进行良好的接地处理，确保安全使用。
5. 测试运行：安装完毕后进行测试，确保配电箱运行正常。
四、安全注意事项
1. 安全防护：工人在施工过程中必须佩戴好安全帽、防护眼镜等个人防护装备。
2. 施工规范：按照相应的施工规范进行施工，防止出现意外事故。
3. 施工现场整洁：保持施工现场整洁、无杂物，防止发生跌倒或碰撞事故。
4. 禁止用旧材料：施工过程中不得使用旧材料，确保设备的质量和可靠性。
五、施工验收
1. 安装完成后，进行必要的检查和测试，确保配电箱安装符合规范。
2. 检查各项接线是否正确、牢固，无松动情况。
3. 进行测试运行，检验配电箱的运行情况。
以上是配电箱安装施工方案的基本内容，希望能帮助到您！。
施工现场临时用电配电箱系统的配置施工现场临时用电配电箱系统是指为了满足施工生产、安全检测、场地照明等用电需求而搭建的配电系统，其包括配电箱、配电开关、插座、电缆线等。
以下将详细介绍施工现场临时用电配电箱系统的配置。
一、配电箱的选择1. 配电箱应按照所需功率选择，一般配电箱功率在10kW-50kW之间，具体选型需要根据现场用电需求及场地面积等因素综合考虑。
2. 配电箱外壳应选用防护等级不低于IP44的产品，并选择具备防火、防爆等功能的产品。
3. 配电箱内部应具备漏电保护、过载保护、短路保护等功能。
4. 配电箱要有可视窗口，方便对电流负载以及电器工作情况实时观测。
5. 配电箱应安装在防盗门内或者固定在墙壁上，确保其安全稳定。
6. 配电箱应向专业电力公司购买或租赁，避免使用便携式、私人搭建的配电箱。
二、配电箱的布线1. 配电箱的输入线采用钢管或塑料电线管进行铺设。
2. 配电箱的输出线应采用铜芯电线，其截面积要根据所需功率和距离综合计算确定。
3. 输出线和插座之间应采用带插头和插座的标准电缆进行连接。
4. 配电箱应设有漏电保护器，并跟上下游线路用接线端子固定连接。
5. 对于大功率电器（如空调、电焊机等）应单独接线，避免影响其他电器的正常工作。
三、配电开关及插座的配置1. 配电开关应按照功率需求选择，一般应满足≥70%的负载。
2. 插座应按照用电需求选择，要满足额定电压和额定电流要求，并具备防护功能，以避免电器过载、短路等故障。
3. 各个插座的位置应合理布置，避免拉线过长，同时应放置在易于使用的位置。
4. 插座应设置防水盖和带接地线，确保安全可靠。
四、安全措施1. 配电箱应对外部防护良好，防止人员误触。
2. 配电箱应设有都有带锁的门锁，并即时锁上，以避免非工作人员触碰。
3. 配电箱所使用的材料，要保证其耐疲劳性、耐高强度性、耐高温性。
4. 有效的漏电保护器和有计划的定期检查，以及及时及时报警系统。
以上就是关于施工现场临时用电配电箱系统的配置的详细介绍，可以为各位在选择和布置配电箱时提供参考。

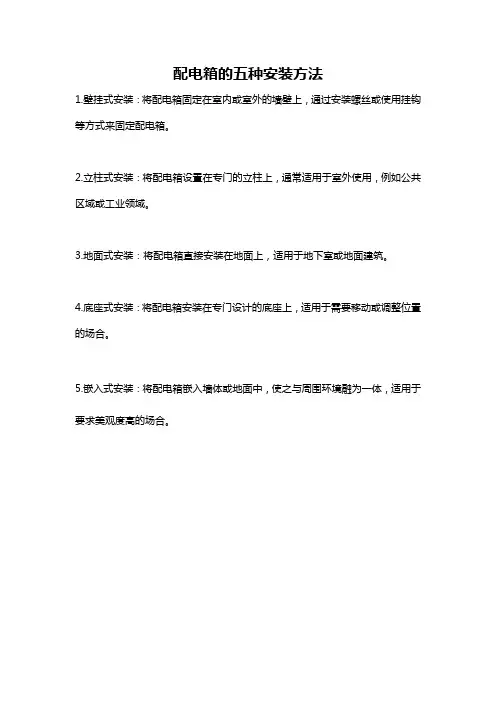

配电箱的五种安装方法
1.壁挂式安装：将配电箱固定在室内或室外的墙壁上，通过安装螺丝或使用挂钩等方式来固定配电箱。
2.立柱式安装：将配电箱设置在专门的立柱上，通常适用于室外使用，例如公共区域或工业领域。
3.地面式安装：将配电箱直接安装在地面上，适用于地下室或地面建筑。
4.底座式安装：将配电箱安装在专门设计的底座上，适用于需要移动或调整位置的场合。
5.嵌入式安装：将配电箱嵌入墙体或地面中，使之与周围环境融为一体，适用于要求美观度高的场合。
三级配电箱标准做法
一、安装要求
1.三级配电箱应安装在固定、牢固的支架上，并保持与地面垂直。
2.配电箱的安装位置应便于操作、维护和检修，且不应影响其他设备的
正常运行。
3.配电箱的安装高度应符合规范要求，一般安装在离地面1.5米左右的
高度。
4.配电箱的安装应考虑安全通道和消防通道的通畅，不应妨碍人员通行
和消防设备的操作。
二、配置保护装置
1.三级配电箱应配置总开关或分路开关，并根据需要配置剩余电流保护
装置。
2.总开关或分路开关应具有过载保护和短路保护功能，并可根据需要配
置欠压保护功能。
3.剩余电流保护装置应符合相关标准要求，能够自动切断漏电线路，并
在故障排除后自动恢复供电。
三、配置漏电保护器
1.三级配电箱应配置漏电保护器，以确保人员安全和设备正常运行。
2.漏电保护器的动作电流应符合相关标准要求，并根据实际情况选择合
适的动作电流值。
3.漏电保护器的安装应牢固可靠，接线端子应紧固，并应有明显的标
识。
四、连接电缆
1.电缆的规格、型号应符合设计要求，并具有良好的绝缘性能和机械强
度。
2.电缆的连接应牢固可靠，芯线应标识明确，不得有断路、短路和接触
不良等现象。
3.电缆的排列应整齐美观，并有良好的通风散热条件。
4.电缆的敷设应符合相关规范要求，不得在有腐蚀性气体和机械振动的
场所敷设电缆。
5.配电箱内应有良好的防尘、防潮措施，以确保设备正常运行。
简述配电箱安装步骤及要求配电箱是电力系统中的重要设备，用于对电能进行分配和控制。
正确的配电箱安装步骤和要求对于保障电力系统的安全稳定运行至关重要。
下面将简要介绍配电箱安装的步骤和要求。
一、安装步骤：1.确定安装位置：选择一个干燥、通风良好的位置安装配电箱，远离易燃易爆物品，并确保周围没有遮挡物。
2.安装支架：根据配电箱的尺寸和重量，选择合适的支架进行安装。
支架必须牢固可靠，能够承受配电箱的重量。
3.安装导轨：将导轨固定在支架上，导轨用于固定和安装配电箱的模块。
4.接地处理：配电箱必须正确接地，以确保人身安全和设备正常运行。
接地线应连接到配电箱的接地螺丝，并与地面接地系统连接。
5.安装配电箱：将配电箱的模块安装在导轨上，并确保模块与导轨连接牢固。
注意避免模块之间的短路和接触不良。
6.连接电源线：将电源线连接到配电箱的输入端，确保连接牢固可靠，避免接触不良和短路。
7.连接负载线：将负载线连接到配电箱的输出端，确保连接牢固可靠，避免接触不良和短路。
8.安装门锁：配电箱的门上应安装可靠的锁，以防止未经授权的人员打开和操作配电箱。
9.整理线缆：将电源线和负载线整理好，避免交叉和纠缠，确保线路的清晰和整洁。
10.检查和测试：完成安装后，对配电箱进行全面检查和测试，确保所有连接正确可靠，没有漏电和短路等问题。
二、安装要求：1.安全要求：配电箱的安装必须符合相关的安全规范和标准，保证人身安全和设备安全。
2.通风要求：配电箱应安装在通风良好的位置，避免过热和积灰，确保设备的正常运行和散热。
3.可靠性要求：配电箱的安装必须牢固可靠，能够承受正常运行时的振动和冲击，确保设备的稳定性和长寿命。
4.接地要求：配电箱必须正确接地，接地电阻应符合相关标准，以确保人身安全和设备的正常运行。
5.布线要求：电源线和负载线的布线应合理有序，避免交叉和纠缠，方便日后的维护和管理。
6.操作要求：配电箱的开关、按钮和指示灯等操作元件应明确标识和操作说明，方便操作和维护人员的使用。

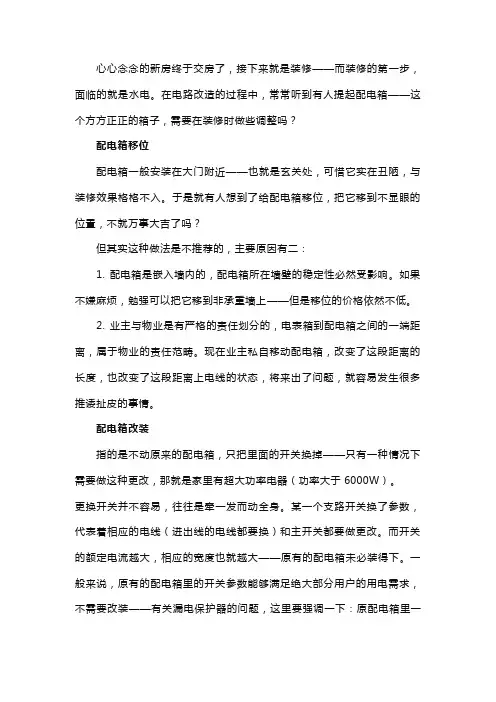

心心念念的新房终于交房了，接下来就是装修——而装修的第一步，面临的就是水电。
在电路改造的过程中，常常听到有人提起配电箱——这个方方正正的箱子，需要在装修时做些调整吗？配电箱移位配电箱一般安装在大门附近——也就是玄关处，可惜它实在丑陋，与装修效果格格不入。
于是就有人想到了给配电箱移位，把它移到不显眼的位置，不就万事大吉了吗？但其实这种做法是不推荐的，主要原因有二：1.配电箱是嵌入墙内的，配电箱所在墙壁的稳定性必然受影响。
如果不嫌麻烦，勉强可以把它移到非承重墙上——但是移位的价格依然不低。
2.业主与物业是有严格的责任划分的，电表箱到配电箱之间的一端距离，属于物业的责任范畴。
现在业主私自移动配电箱，改变了这段距离的长度，也改变了这段距离上电线的状态，将来出了问题，就容易发生很多推诿扯皮的事情。
配电箱改装指的是不动原来的配电箱，只把里面的开关换掉——只有一种情况下需要做这种更改，那就是家里有超大功率电器（功率大于6000W）。
更换开关并不容易，往往是牵一发而动全身。
某一个支路开关换了参数，代表着相应的电线（进出线的电线都要换）和主开关都要做更改。
而开关的额定电流越大，相应的宽度也就越大——原有的配电箱未必装得下。
一般来说，原有的配电箱里的开关参数能够满足绝大部分用户的用电需求，不需要改装——有关漏电保护器的问题，这里要强调一下：原配电箱里一定有漏电，也有空开。
用户在更换时，要看准了，原本是漏电的地方，更换后也必须是漏电；原本是空开的地方，更换后也必须是空开。
配电箱更换家里的用电器数量增加，导致原有的开关无法满足了——此时要做的是增加回路（把原来的一个回路拆成两个），而不是单纯的换一个更大的开关。
回路数量变多了，必然需要更换配电箱——更换配电箱也代表着在墙上开更大的孔，一般来说不到迫不得已，也是不建议做的。
新的配电箱在选择开关类型的时候要注意：主开关和照明回路使用空开（主开关1P，照明回路1P或1P+N），插座回路使用漏电开关（大功率2P，普通插座1P或1P+N）。

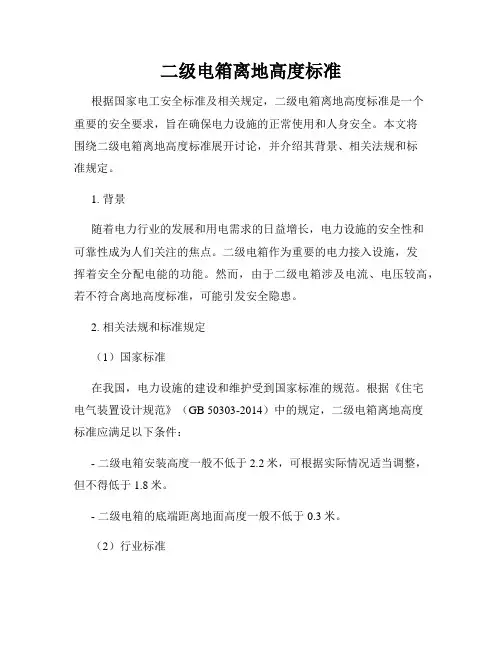

二级电箱离地高度标准根据国家电工安全标准及相关规定，二级电箱离地高度标准是一个重要的安全要求，旨在确保电力设施的正常使用和人身安全。
本文将围绕二级电箱离地高度标准展开讨论，并介绍其背景、相关法规和标准规定。
1. 背景随着电力行业的发展和用电需求的日益增长，电力设施的安全性和可靠性成为人们关注的焦点。
二级电箱作为重要的电力接入设施，发挥着安全分配电能的功能。
然而，由于二级电箱涉及电流、电压较高，若不符合离地高度标准，可能引发安全隐患。
2. 相关法规和标准规定（1）国家标准在我国，电力设施的建设和维护受到国家标准的规范。
根据《住宅电气装置设计规范》（GB 50303-2014）中的规定，二级电箱离地高度标准应满足以下条件：- 二级电箱安装高度一般不低于2.2米，可根据实际情况适当调整，但不得低于1.8米。
- 二级电箱的底端距离地面高度一般不低于0.3米。
（2）行业标准除了国家标准外，也有一些行业标准对二级电箱离地高度提出了具体要求。
例如，我国电力行业的《市区配电工程施工及验收规范》（DL/T 5181-2006）中规定，二级电箱应安装在离地面0.8米以上的位置。
3. 标准的意义和必要性二级电箱离地高度标准的存在和实施具有重要的意义和必要性：（1）保证人身安全。
二级电箱离地高度的合理要求可以将电力设施与人员保持一定的安全距离，减少意外触电的风险。
（2）确保电力设施正常运行。
根据离地高度要求安装二级电箱，可以有效避免外界因素对其造成影响，确保电力设施的正常运行和稳定供电。
（3）方便维护和管理。
设备安装在适当的位置可以方便电力工程人员进行日常巡检、维护和管理，提高工作效率。
4. 合理调整离地高度虽然标准规定了二级电箱的离地高度范围，但在实际情况中，根据具体的工程要求和现场特点，有时需要进行一定程度的高度调整。
例如在低层建筑、老旧楼房或特殊环境下，可以根据实际情况适当降低安装高度，但不得低于1.8米，以确保人身安全和电力设施的正常运行。
临时用电施工配电箱及开关箱的设置要求1、配电系统应设置实行分级配电。
即分为总配电箱、分配电箱、开关箱三级。
配电系统宜使三相负荷平衡。
220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电2、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。
动力开关箱与照明开关箱必须分设。
3、总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。
总配电箱应设在靠近电源的地区，分配电箱应装设在用电设备或负荷相对集中的地区。
分配电箱与开关箱的距离不得超过30m。
开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
4、配电箱、开关箱应采用冷轧钢板或优质绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体网板厚度不得小于1.5mm，箱体表面应做防腐处理。
箱体外观应完整、坚固、防雨、防尘。
箱门不得采用上下开启式，并有防止碰触箱内带电部分的绝缘措施。
5、配电箱、开关箱应装设在干燥、通风及常温场所；不得堆放任何妨碍操作、维修的物品；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。
不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。
否则，须作特殊防护处理。
固定式配电箱应设围栏，并有防雨防砸措施。
6、配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。
固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4-1.6m；移动式分配电箱、开关箱的中心点与地面的垂直距离宜为0.8-1.6m。
落地式配电箱的底部宜抬高,室内宜高出地面100-200mm，室外应高出地面200mm以上。
底座周围应采取封闭措施，并应能防止鼠、蛇类等小动物进人箱内。
7、配电箱内的电器应首先安装在非木质阻燃的绝缘电器安装板上，然后整体紧固在配电箱箱体内。
配电箱柜安装施工方法与技术措施配电箱和柜的安装施工是确保电气设备安全运行的重要环节，下面将介绍配电箱和柜安装施工的方法和技术措施。
1.前期准备工作在进行配电箱和柜的安装施工之前，需要做好以下准备工作：-对施工现场进行评估，包括检查安全环境、确定安装位置和确保通风通道；-确定所需的材料和工具，如配电箱、柜、导线、端子、工具箱等；-制定详细的施工方案，包括安装位置、布线路径等；-根据工程需求，预先做好施工图纸和相关记录。
2.安装位置选择选择合适的安装位置对配电箱和柜的安全运行非常重要。
应该确保安装位置符合以下要求：-墙壁应坚固，不能出现明显的裂缝和结构问题；-避免选择有易燃物质或湿度较高的位置；-确保安装位置方便维修和操作。
3.安装施工方法安装配电箱和柜的步骤如下：-根据施工方案和图纸确定安装位置和布线路径；-根据布线路径预先开孔，确保孔的位置准确；-根据布线路径将导线从主线引入到配电箱或柜内，使用端子连接导线；-安装配电箱或柜，并确保固定牢固；-进行电气缺陷检测和接地。
4.技术措施为保证配电箱和柜的安全运行，需要采取以下技术措施：-严格按照施工图纸和方案进行工程施工；-采用优质的配电箱和柜，确保其物理和电气性能符合规范要求；-做好电气接地，确保接地电阻符合规范要求；-修理和调试完成后，进行电气设备的试运行和验收，确保设备正常运行。
总结配电箱和柜的安装施工是电气工程中的重要环节，施工过程中要做好前期准备工作，并选择合适的安装位置。
在安装过程中，要严格按照施工方案和规范进行施工，并采取相应的技术措施来确保配电箱和柜的安全运行。
