单片机数码管实验报告单片机数码管实验报告引言：单片机作为一种重要的嵌入式系统，被广泛应用于各个领域。
在本次实验中，我们将探索单片机与数码管的结合，通过编程控制数码管的显示，实现不同的功能。
本文将详细介绍实验的背景、目的、方法和结果，并对实验过程中遇到的问题进行讨论和总结。
一、实验背景数码管是一种常见的输出设备，用于显示数字和字母等信息。
而单片机则是一种集成了微处理器、存储器和输入输出接口等功能的芯片，具有高度集成、灵活性强的特点。
将单片机与数码管结合起来，可以实现对数字的显示和控制，为实际应用提供了很大的便利。
二、实验目的本次实验的目的是通过编程控制单片机，实现对数码管的显示和控制。
具体包括以下几个方面：1. 学习单片机的基本原理和编程方法；2. 掌握数码管的工作原理和接口电路；3. 理解数码管的编码方式和显示原理；4. 实现基本的数码管显示功能，如显示数字、字母、符号等；5. 探索数码管的扩展应用，如时钟、计时器等。
三、实验方法1. 实验器材准备：本次实验所需的器材包括单片机开发板、数码管、连接线等。
2. 实验步骤：（1）搭建实验电路：将数码管与单片机开发板连接，并根据实验要求进行接线。
（2）编写程序：使用C语言编写程序，通过单片机的GPIO口控制数码管的显示。
（3）下载程序：将编写好的程序下载到单片机开发板上。
（4）实验验证：通过观察数码管的显示情况，验证程序的正确性。
四、实验结果经过实验验证，我们成功实现了对数码管的显示和控制。
通过编写不同的程序，我们可以实现以下几种功能：1. 显示数字：通过控制数码管的不同段点亮，可以显示0-9的数字。
2. 显示字母：通过控制数码管的不同段点亮，可以显示A-Z的字母。
3. 显示符号：通过控制数码管的不同段点亮，可以显示一些常见的符号，如"+"、"-"、"*"等。
4. 显示动画：通过快速切换数码管的显示内容，可以实现简单的动画效果，如闪烁、滚动等。
单片机实验报告信息处理实验实验二矩阵键盘专业：电气工程及其自动化指导老师：***组员：明洪开张鸿伟张谦赵智奇学号：152703117 \152703115\152703118\152703114室温：18 ℃日期：2017 年10 月25日矩阵键盘一、实验内容1、编写程序，做到在键盘上每按一个键(0－F)用数码管将该建对应的名字显示出来。
按其它键没有结果。
二、实验目的1、学习独立式按键的查询识别方法。
2、非编码矩阵键盘的行反转法识别方法。
3、掌握键盘接口的基本特点，了解独立键盘和矩阵键盘的应用方法。
4、掌握键盘接口的硬件设计方法，软件程序设计和贴士排错能力。
5、掌握利用Keil51软件对程序进行编译。
6、会根据实际功能，正确选择单片机功能接线，编制正确程序。
对实验结果能做出分析和解释，能写出符合规格的实验报告。
三、实验原理1、MCS51系列单片机的P0～P3口作为输入端口使用时必须先向端口写入“1”。
2、用查询方式检测按键时，要加入延时(通常采用软件延时10～20mS)以消除抖动。
3、识别键的闭合，通常采用行扫描法和行反转法。
行扫描法是使键盘上某一行线为低电平，而其余行接高电平，然后读取列值，如读列值中某位为低电平，表明有键按下，否则扫描下一行，直到扫完所有行。
行反转法识别闭合键时，要将行线接一并行口，先让它工作在输出方式，将列线也接到一个并行口，先让它工作于输入方式，程序使CPU通过输出端口在各行线上全部送低电平，然后读入列线值，如此时有某键被按下，则必定会使某一列线值为0。
然后，程序对两个并行端口进行方式设置，使行线工作于输入方式，列线工作于输出方式，并将刚才读得的列线值从列线所接的并行端口输出，再读取行线上输入值，那么，在闭合键所在行线上的值必定为0。
这样，当一个键被接下时，必定可以读得一对唯一的行线值和列线值。
由于51单片机的并口能够动态地改变输入输出方式，因此，矩阵键盘采用行反转法识别最为简便。
单⽚机实验报告——LED数码管显⽰实验(此⽂档为word格式，下载后您可任意编辑修改！)《微机实验》报告LED数码管显⽰实验指导教师：专业班级：姓名：学号：联系⽅式：⼀、任务要求实验⽬的：理解LED七段数码管的显⽰控制原理，掌握数码管与MCU的接⼝技术，能够编写数码管显⽰驱动程序；熟悉接⼝程序调试⽅法。
实验内容：利⽤C8051F310单⽚机控制数码管显⽰器基本要求：利⽤末位数码管循环显⽰数字0-9，显⽰切换频率为1Hz。
提⾼要求：在4位数码管显⽰器上依次显⽰当天时期和时间，显⽰格式如下：yyyy (年份)mm.dd（⽉份.⽇）.asm;Description: 利⽤末位数码管循环显⽰数字0-9，显⽰切换频率为1Hz。
;Designed by:gxy;Date:2012117;*********************************************************$include (C8051F310.inc)ORG 0000H ；复位⼊⼝AJMP MAINORG 000BH ；定时器0中断⼊⼝AJMP TIME0MAIN: ACALL Init_Device ；初始化配置MOV P0,#00H ；位选中第⼀个数码管MOV R0,#00H ；偏移指针初值CLR PSW.1 ；标志位清零SETB EA ；允许总中断SETB ET0 ；允许定时器0中断MOV TMOD,#01H ；定时器0选⼯作⽅式1MOV TH0,#06HMOV TL0,#0C6H ；赋初值，定时1sLOOP: MOV A,R0ADD A,#0BH ；加偏移量MOVC +PC ；查表取，段码MOV P1,A ；段码给P1显⽰SETB TR0 ；开定时LOOP1: JNB PSW.1,LOOP1 ；等待中断CLR PSW.1INC R0 ；偏移指针加⼀CJNE R0,#0AH,LOOP3MOV R0,#00H ；偏移指针满10清零AJMP LOOP ；返回DB 0FCH,60H,0DAH,0F2H,66H ；段码数据表：0、1、2、3、4 DB 0B6H,0BEH,0E0H,0FEH,0F6H； 5、6、7、8、9 ;***************************************************************** ; 定时器0中断;***************************************************************** TIME0: SETB PSW.1 ；标志位置⼀MOV TH0,#06H ；定时器重新赋值MOV TL0,#0C6HLOOP3: CLR TR0 ；关定时RETI;***************************************************************** ;初始化配置;***************************************************************** PCA_Init:anl PCA0MD, #0BFhmov PCA0MD, #000hretTimer_Init:mov TMOD, #001hmov CKCON, #002hretPort_IO_Init:; P0.0 - Unassigned, Open-Drain, Digital ; P0.1 - Unassigned, Open-Drain, Digital ; P0.2 - Unassigned, Open-Drain, Digital ; P0.3 - Unassigned, Open-Drain, Digital ; P0.4 -Unassigned, Open-Drain, Digital ; P0.5 - Unassigned, Open-Drain, Digital ; P0.6 - Unassigned, Open-Drain, Digital ; P0.7 - Unassigned, Open-Drain, Digital ; P1.0 - Unassigned, Open-Drain, Digital ; P1.1 - Unassigned, Open-Drain, Digital ; P1.2 - Unassigned, Open-Drain, Digital ; P1.3 - Unassigned, Open-Drain, Digital ; P1.4 - Unassigned, Open-Drain, Digital ; P1.5 - Unassigned, Open-Drain, Digital ; P1.6 - Unassigned, Open-Drain, Digital ; P1.7 - Unassigned, Open-Drain, Digital ; P2.0 - Unassigned, Open-Drain, Digital ; P2.1 -Unassigned, Open-Drain, Digital ; P2.2 - Unassigned, Open-Drain, Digital ; P2.3 - Unassigned, Open-Drain, Digital mov XBR1, #040hretInterrupts_Init:mov IE, #002hretInit_Device:lcall PCA_Initlcall Timer_Initlcall Port_IO_Initlcall Interrupts_Initretend提⾼部分：;*********************************************************;Filename: shumaguan2.asm;Description:在4位数码管显⽰器上依次显⽰当天时期和时间，显⽰格式如下：; 2012 (年份); 12.07（⽉份.⽇）; 12.34（⼩时.分钟）;Designed by:gxy;Date:2012117;*********************************************************$include (C8051F310.inc)ORG 0000HAJMP MAINORG 000BHAJMP TIME0MAIN: ACALL Init_DeviceMOV R0,#00H ;⽤于位选MOV R1,#00H ;⽤于段选MOV R2,#22H ;置偏移量，⽤于控制模式MOV R4,#8MOV R5,#250CLR PSW.1 ；标志位清零SETB EA ；允许总中断SETB ET0 ；允许定时器0中断MOV TMOD,#01H ；定时器0选⼯作⽅式1MOV TH0,#0FFHMOV TL0,#0C0H ；定时器赋初值1msBACK: MOV P0,R0 ；位选MOV A,R0ADD A,#40H ；选下⼀位MOV R0,AMOV A,R1ADD A,R2 ；加偏移量MOVC +PC ；查表取段码MOV P1,A ；段码给P1显⽰LOOP: SETB TR0 ；开定时HERE: JNB PSW.1,HERE ；等待中断CLR PSW.1DJNZ R5,BACKMOV R5,#250DJNZ R4,BACKMOV R4,#8 ；循环2000次（2s）MOV A,R2ADD A,#04H ；偏移量加04H，到下⼀模式段码初值地址 MOV R2,ACJNE R2,#2EH,LOOP2MOV R2,#22H ；加三次后偏移量回到初值LOOP2: AJMP BACK ；返回进⼊下⼀模式；段码数据表：DB 0DAH,60H,0FCH,0DAH ； 2102DB 0E0H,0FCH,61H,60H ； 701. 1DB 66H,0F2H,0DBH,60H ； 432. 1;*****************************************************************; 定时器0中断;***************************************************************** TIME0: MOV TH0,#0FFH MOV TL0,#0C0HCLR TR0SETB PSW.1INC R1 ；偏移指针加⼀CJNE R1,#04H,LOOPMOV R1,#00H ；偏移指针满04H清零RETI;***************************************************************** ; 初始化配置;***************************************************************** PCA_Init:anl PCA0MD, #0BFhmov PCA0MD, #000hretTimer_Init:mov TMOD, #001hmov CKCON, #002hretPort_IO_Init:; P0.0 - Unassigned, Open-Drain, Digital; P0.1 - Unassigned, Open-Drain, Digital; P0.2 - Unassigned, Open-Drain, Digital; P0.3 - Unassigned, Open-Drain, Digital; P0.4 - Unassigned, Open-Drain, Digital; P0.5 - Unassigned, Open-Drain, Digital; P0.6 - Unassigned, Open-Drain, Digital; P0.7 - Unassigned, Open-Drain, Digital; P1.0 - Unassigned, Open-Drain, Digital; P1.1 - Unassigned, Open-Drain, Digital; P1.2 - Unassigned, Open-Drain, Digital; P1.3 - Unassigned, Open-Drain, Digital; P1.4 - Unassigned, Open-Drain, Digital; P1.5 - Unassigned, Open-Drain, Digital; P1.6 - Unassigned, Open-Drain, Digital; P1.7 - Unassigned, Open-Drain, Digital; P2.0 - Unassigned, Open-Drain, Digital; P2.1 - Unassigned, Open-Drain, Digital; P2.2 - Unassigned, Open-Drain, Digital; P2.3 - Unassigned, Open-Drain, Digitalmov XBR1, #040hretInterrupts_Init:mov IE, #002hretInit_Device:lcall PCA_Initlcall Timer_Initlcall Port_IO_Initlcall Interrupts_Initretend六、程序测试⽅法与结果、软件性能分析软件调试总体截图：基础部分：软件运⾏时，我们发现P0端⼝为00H,P1端⼝以依次为FCH、60H、DAH、F2H、66H、B6H、BEH、E0H、FEH、F6H。
宁德师范学院计算机系
实验报告
（2014—2015学年第 2学期）
课程名称单片机原理
实验名称独立按键识别
专业计算机科学与技术（软工）年级 2012级
学号 B2012103145 姓名冯武
指导教师杨烈君
实验日期 2015.5.27
实验步骤、实验结果及分析：
1 实验步骤：
1、使用Proteus ISIS 7 Professional
应用程序，建立一个.DSN文件
2、在“库”下拉菜单中，选中“拾取元件”（快捷键P），分别选择以下元件：AT89C51、CAP、CAP-ELEC、CRYSTAL、RESPACK-8。
3、构建仿真电路
图1 按键识别1、2
图2 按键识别3
图3按一下暂停
图4归零
图5时钟调整
电路图
注：1、报告内的项目或设置，可根据实际情况加以补充和调整 2、教师批改学生实验报告应在学生提交实验报告10日内。
单片机数码管显示实验报告篇一:单片机应用实验报告 2键盘、LED 数码管显示实验西华大学实验报告(理工类)开课学院及实验室:机械工程与自动化学院计算机机房实验时间 : 2014年 5月20 日一、实验目的二、实验内容三、实验电路四、实验程序#includereg52.hsbit key0=P2 ;sbit key1=P2 ;sbit key2=P2 ;sbit red=P1 ;sbit yell=P1 ;sbit gre=P1 ;sbit LED1=P2 ;sbit LED2=P2 ;int num=0;unsigned char code dispcode[]={0x30,0xfc,0xa2,0xa4,0x6c,0x25,0x21,0xbc,0x20,0x24};void init(){key0=1;key1=1;key2=1;}void delayms(int a) { int b=0;for(a;a0;a--)for(b=110;b0;b--); }int judge(){if(key0==0){delayms(100);if(key0==0){red=0;yell=1;gre=1;num++;if(num==10)num=0;}}if(key1==0) {delayms(5);if(key1==0) {red=1;yell=0;gre=1;}}if(key2==0) {delayms(5);if(key2==0) {red=1;yell=1;gre=0;}}return 0;}void xianshi(){delayms(5);P0=dispcode[num];LED1=0;LED2=1;delayms(5);}int main(){init();while(1){judge();xianshi();}return 0;}五、实验步骤六、附录篇二:单片机实验两位数码管显示报告一、实验目的1、在之前单键实验和中断控制数码管“静态”显示实验的基础上，把单键判断、数码管显示和中断结合起来编写中断程序实现单键控制一位数码管;2、在实现控制一位数码管显示的基础上用单键控(转载于: 池锝网:单片机数码管显示实验报告)制两位数码管显示。
单片机原理及应用实验报告一、引言单片机（Microcontroller Unit，简称MCU）是一种集成电路芯片，内部集成了微处理器、存储器、输入输出接口和定时器等功能模块，广泛应用于各种电子设备和控制系统中。
本实验报告将介绍单片机的基本原理以及其在实际应用中的实验。
二、单片机的基本原理单片机的核心是微处理器，它负责执行程序指令。
单片机的存储器包括程序存储器（Program Memory）和数据存储器（Data Memory）。
程序存储器用于存储程序指令，数据存储器用于存储数据和中间结果。
单片机通过输入输出接口与外部设备进行通信，通过定时器来控制程序的执行时间。
三、单片机的应用实验1. LED闪烁实验LED闪烁实验是单片机入门实验的经典案例。
通过控制单片机的输出口，周期性地改变LED的状态，从而实现LED的闪烁效果。
这个实验可以帮助初学者了解单片机编程的基本概念和操作。
2. 温度测量实验温度测量实验可以通过连接温度传感器和单片机的输入口，实时地获取环境温度，并通过数码管或LCD显示器来显示温度数值。
这个实验可以帮助学生掌握单片机输入输出口的使用方法，以及模拟信号的处理和显示。
3. 蜂鸣器控制实验蜂鸣器控制实验可以通过连接蜂鸣器和单片机的输出口，实现对蜂鸣器的控制。
通过编写程序，可以使蜂鸣器发出不同的声音，如单调的蜂鸣声、警报声等。
这个实验可以帮助学生学习单片机的数字输出和PWM（脉冲宽度调制）技术。
4. 电机控制实验电机控制实验可以通过连接电机和单片机的输出口，实现对电机的控制。
通过编写程序，可以控制电机的转动方向和速度。
这个实验可以帮助学生理解单片机输出口的电流和电压特性，以及电机的控制原理。
5. 红外遥控实验红外遥控实验可以通过连接红外接收器和单片机的输入口，实现对红外遥控信号的解码和处理。
通过编写程序，可以实现对各种红外遥控器的解码和按键处理。
这个实验可以帮助学生学习单片机输入口的中断处理和红外通信原理。
一、实训目的通过本次实训，使学生了解数码管的工作原理，掌握数码管驱动电路的设计方法，学会使用单片机或PLC等微控制器实现对数码管的控制，提高学生的实际动手能力和电子技术综合应用能力。
二、实训内容1. 数码管的结构与工作原理数码管是一种用来显示数字和字母的电子显示器件，通常由多个LED灯组成。
根据LED灯的连接方式，数码管分为共阴极和共阳极两种类型。
（1）共阴极数码管：LED灯的阴极相连，阳极分别独立引出，当给阳极加上高电平时，相应的LED灯点亮。
（2）共阳极数码管：LED灯的阳极相连，阴极分别独立引出，当给阴极加上低电平时，相应的LED灯点亮。
2. 数码管驱动电路设计（1）共阴极数码管驱动电路：使用译码器、驱动器和位选信号进行驱动。
（2）共阳极数码管驱动电路：使用译码器、驱动器和位选信号进行驱动。
3. 单片机控制数码管显示（1）51单片机控制数码管显示：编写程序，通过P1口输出位选信号，通过P2口输出段选信号，实现数码管显示数字0-9。
（2）PLC控制数码管显示：编写梯形图程序，通过输入/输出模块控制数码管显示。
三、实训步骤1. 准备实验器材：数码管、单片机或PLC、电源、导线等。
2. 设计数码管驱动电路，连接电路。
3. 编写单片机或PLC程序，实现数码管显示数字0-9。
4. 调试程序，观察数码管显示效果。
5. 改进程序，实现更多功能，如显示字母、动态扫描等。
四、实训结果与分析1. 数码管驱动电路设计成功，数码管显示正常。
2. 使用51单片机控制数码管显示数字0-9，程序运行正常。
3. 使用PLC控制数码管显示数字0-9，程序运行正常。
4. 通过实训，掌握了数码管的工作原理、驱动电路设计方法以及单片机或PLC控制数码管显示的基本技能。
五、实训心得1. 在本次实训中，我对数码管的结构和工作原理有了更深入的了解，掌握了数码管驱动电路的设计方法。
2. 通过编写单片机或PLC程序，实现了数码管显示数字0-9，提高了自己的编程能力。

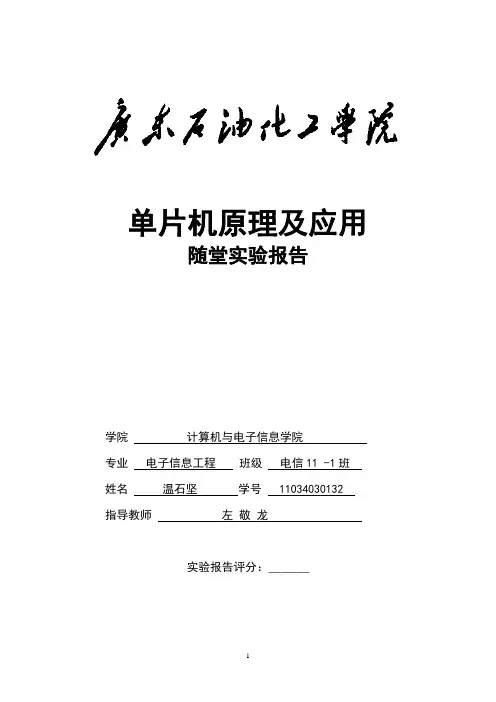

单片机原理及应用随堂实验报告学院计算机与电子信息学院专业电子信息工程班级电信11 -1班姓名温石坚学号 11034030132 指导教师左敬龙实验报告评分：_______一、实验原理及电路实验原理:在电路图中，单片机AT89C51的P1口接有一按键矩阵，P0和P2口接15个灯，P3口接一个led数码显示管。
刚开始时，电路处于扫描按键是否被按下的状态。
当有某个按键被按下时，在键盘扫描函数的作用下，会有一小段消抖动的时间。
当确定没抖动情况下，程序就会查找出是哪个按键被按下了。
之后就会执行按键功能函数。
以下是按键扫描函数（包括消抖动程序）和按键功能函数：按键扫描函数按键功能函数uchar rdkey() uchar i;{ void k(uchar n)uchar scan1,scan2,keycode,j; {P3=tab[n];P1=0x0f; if(n>=8)scan1=P1; {if((scan1&0x0f)!=0x0f) for(i=0;i<=8;i++){ {P2=led[i]; P0=0x00;delayms(30); delayms(100);scan1=P1; }}if((scan1&0x0f)!=0x0f) else{{ for(i=0;i<=n;i++)P1=0xf0; {scan2=P1; P0=led[i];P2=0xff;delayms(100); keycode=scan1|scan2; }for(j=0;j<=15;j++) }{ }if(keycode= = key_code[j]){key=j;return(key);}}}}else P1=0xff;return (16);}按键扫描函数是通过首先检查行（给P1赋值为0x0f，再将P1赋给变量scan1，用0x0f与scan1相与，可检查出第几行的按键被按下），再检查列的方法（将P1赋值为0xf0，再将P1赋给scan2，此时被按下键的那一列的值会变为0），然后再将两次检查的数按位或，最后将按位或后的那个数与组合键编码对比组合键编码，找出被按下的按键数，返回按键值。
