实验要点-直流电表的改装与校准

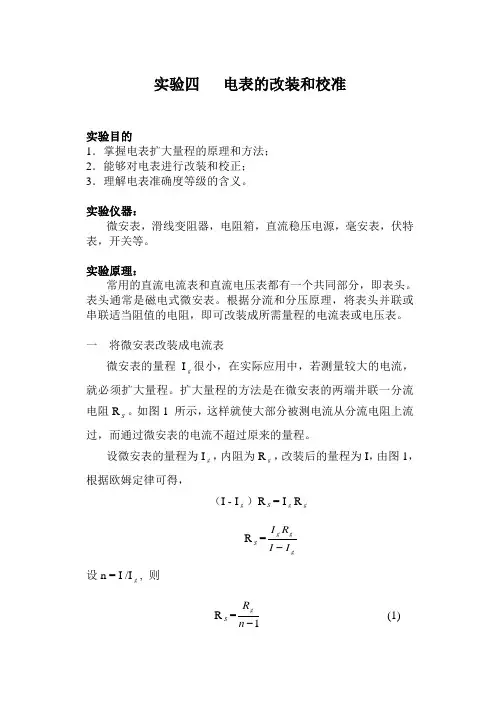

实验四电表的改装和校准实验目的1．掌握电表扩大量程的原理和方法；2．能够对电表进行改装和校正；3．理解电表准确度等级的含义。

实验仪器：微安表，滑线变阻器，电阻箱，直流稳压电源，毫安表，伏特表，开关等。

实验原理：常用的直流电流表和直流电压表都有一个共同部分，即表头。

表头通常是磁电式微安表。

根据分流和分压原理，将表头并联或串联适当阻值的电阻，即可改装成所需量程的电流表或电压表。

一将微安表改装成电流表微安表的量程Ig很小，在实际应用中，若测量较大的电流，就必须扩大量程。

扩大量程的方法是在微安表的两端并联一分流电阻RS。

如图1 所示，这样就使大部分被测电流从分流电阻上流过，而通过微安表的电流不超过原来的量程。

设微安表的量程为Ig ，内阻为Rg，改装后的量程为I，由图1，根据欧姆定律可得，（I - Ig ）RS= IgRgRS=gggIIRI-设n = I /Ig, 则RS =1-nRg(1)由上式可见，要想将微安表的量程扩大原来量程的n 倍，那么只须在表头上并联一个分流电阻，其电阻值为R S =1-n R g 。

图1 图2二 将微安表改装成电压表我们知道，微安表虽然可以测量电压，但是它的量程为I g R g ，是很低的。

在实际应用中，为了能测量较高的电压，在微安表上串联一个附加电阻R H ，如图2所示，这样就可使大部分电压降在串联附加电阻上，而微安表上的电压降很小，仍不超过原来的电压量程I g R g 。

设微安表的量程为I g ，内阻为R g ，欲改装电压表的量程为U ，由图2，根据欧姆定律可得，I g (R g + R H )=U R H = -gI UR g （2）三 改装表的校准改装后的电表必须经过校准方可使用。

改装后的电流表和电压表的校准电路分别如图3和图4所示。

首先调好表头的机械零点，再把待校的电流表（电压表）与标准表接入图3（或图4）中。

然后一一校准各个刻度，同时记下待校电流表（或电压表）的示值I（或U）和标准表的示值和IS（或US）。

电表改装与校准实验报告1. 引言电表是测量电能消耗的重要仪器，在电力系统中起到了至关重要的作用。

然而，由于设备老化、使用不当等原因，电表的准确性可能会受到影响。

因此，对电表进行改装与校准是必要的。

本实验旨在通过改装电表，并对其进行校准，提高电表的准确性。

2. 改装电表2.1 选取适当的电表在改装电表之前，我们需要选择合适的电表。

根据实验要求，我们选择了一款具备高精度、稳定性好的电表进行改装。

2.2 电表改装步骤1.打开电表外壳：使用螺丝刀拧开电表外壳上的螺丝。

2.识别电表内部结构：了解电表内部结构，确定需要改装的部分。

3.拆卸原有元件：将需要改装的元件进行拆卸，如电流互感器、电压互感器等。

4.安装改装元件：根据实验需求，选取合适的改装元件进行安装。

5.连接电线：将改装元件与电表内部电路进行适当的连接。

6.固定改装元件：使用螺丝将改装元件固定在电表内部。

7.关闭电表外壳：将电表外壳盖好，并拧紧螺丝。

3. 电表校准实验3.1 实验前准备在进行电表校准实验之前，我们需要做一些准备工作：1.确保实验室环境稳定，温度、湿度等因素不会对实验结果产生影响。

2.准备标准电源及标准电表：我们需要一台高精度的标准电源和一个经过准确校准的标准电表作为参考。

3.配置测试电路：根据实验需求配置相应的测试电路，包括电压源、电流源等。

3.2 校准步骤1.连接电路：根据实验需要，将待校准的电表与标准电源、标准电表以及测试电路连接起来。

2.校准电流测量：通过调节标准电源的输出，使电流在不同量级下均匀变化，记录待校准电表和标准电表的测量值，并进行比较。

3.校准电压测量：通过调节标准电源的输出，使电压在不同量级下均匀变化，记录待校准电表和标准电表的测量值，并进行比较。

4.校准功率测量：通过调节标准电源的输出，使功率在不同量级下均匀变化，记录待校准电表和标准电表的测量值，并进行比较。

5.校准能量测量：通过长时间稳定供电，记录待校准电表和标准电表的能量计量值，并进行比较。

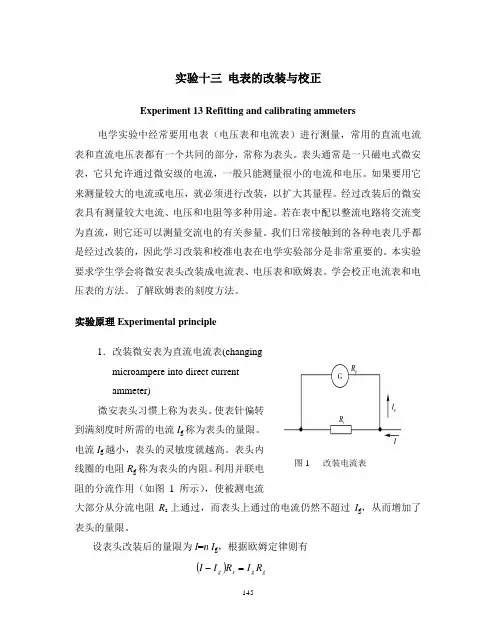

实验十三 电表的改装与校正Experiment 13 Refitting and calibrating ammeters电学实验中经常要用电表（电压表和电流表）进行测量，常用的直流电流表和直流电压表都有一个共同的部分，常称为表头。

表头通常是一只磁电式微安表，它只允许通过微安级的电流，一般只能测量很小的电流和电压。

如果要用它来测量较大的电流或电压，就必须进行改装，以扩大其量程。

经过改装后的微安表具有测量较大电流、电压和电阻等多种用途。

若在表中配以整流电路将交流变为直流，则它还可以测量交流电的有关参量。

我们日常接触到的各种电表几乎都是经过改装的，因此学习改装和校准电表在电学实验部分是非常重要的。

本实验要求学生学会将微安表头改装成电流表、电压表和欧姆表。

学会校正电流表和电压表的方法。

了解欧姆表的刻度方法。

实验原理Experimental principle1．改装微安表为直流电流表(changingmicroampere into direct currentammeter)微安表头习惯上称为表头。

使表针偏转到满刻度时所需的电流I g 称为表头的量限。

电流I g 越小，表头的灵敏度就越高。

表头内线圈的电阻R g 称为表头的内阻。

利用并联电阻的分流作用（如图1所示），使被测电流大部分从分流电阻R s 上通过，而表头上通过的电流仍然不超过I g ，从而增加了表头的量限。

设表头改装后的量限为I =n I g ，根据欧姆定律则有()g g s g R I R I I =-图1 改装电流表所以1-=-=n R R I I I R g g g gs （1）可见，将微安表的电流量限扩大n 倍，只需在该表头上并联一个满足式（1）的分流电阻R s ，改装后电流表的量限为I ，内阻为n R R R R R R g g s gs A =+=在表头上并联阻值不同的分流电阻，便可制成多量限的电流表。

2．改装微安表头为直流电压表 (changing microampere into direct currentvoltmeter)利用串联电阻的分压作用，可以扩大表头的电压量限。

电表的改装与校正实验报告数据篇一：电表的改装与校正实验报告实验四电表的改装和校准实验目的1．掌握电表扩大量程的原理和方法； 2．能够对电表进行改装和校正； 3．理解电表准确度等级的含义。

实验仪器：微安表，滑线变阻器，电阻箱，直流稳压电源，毫安表，伏特表，开关等。

实验原理：常用的直流电流表和直流电压表都有一个共同部分，即表头。

表头通常是磁电式微安表。

根据分流和分压原理，将表头并联或串联适当阻值的电阻，即可改装成所需量程的电流表或电压表。

一将微安表改装成电流表微安表的量程Ig很小，在实际应用中，若测量较大的电流，就必须扩大量程。

扩大量程的方法是在微安表的两端并联一分流电阻RS。

如图1 所示，这样就使大部分被测电流从分流电阻上流过，而通过微安表的电流不超过原来的量程。

设微安表的量程为Ig，内阻为Rg，改装后的量程为I，由图1，根据欧姆定律可得，（I - Ig）RS= IgRg RS=设n = I /Ig, 则RS=Rgn?1IgRgI?Ig(1)由上式可见，要想将微安表的量程扩大原来量程的n 倍，那么只须在表头上并联一个分流电阻，其电阻值为RS= Rgn?1。

图1 图2二将微安表改装成电压表我们知道，微安表虽然可以测量电压，但是它的量程为IgRg，是很低的。

在实际应用中，为了能测量较高的电压，在微安表上串联一个附加电阻RH，如图2所示，这样就可使大部分电压降在串联附加电阻上，而微安表上的电压降很小，仍不超过原来的电压量程IgRg。

设微安表的量程为Ig，内阻为Rg，欲改装电压表的量程为U，由图2，根据欧姆定律可得，Ig(Rg+ RH)=U RH =三改装表的校准改装后的电表必须经过校准方可使用。

改装后的电流表和电压表的校准电路分别如图3和图4所示。

首先调好表头的机械零点，再把待校的电流表（电压表）与标准表接入图3（或图4）中。

然后一一校准各个刻度，同时记下待U? Rg（2）Ig校电流表（或电压表）的示值I（或U）和标准表的示值和IS（或US）。

电表改装与校准实验报告电表改装与校准实验报告引言：电表作为测量电能消耗的仪器，对于电力行业和家庭用电管理至关重要。

然而，由于长期使用或制造过程中的一些因素，电表的准确性可能会出现偏差。

为了保证电表的准确性，我们进行了电表改装与校准实验，以探索改进电表精度的方法。

一、实验目的本实验旨在通过改装电表，提高其准确性，并通过校准实验验证改装后电表的准确性。

二、实验材料与方法1. 实验材料：- 电表：我们选择了市场上常见的电能表进行改装与校准实验。

- 校准仪器：使用了高精度的电流表和电压表进行校准。

2. 实验方法：- 改装电表：我们首先对电表进行了改装，主要包括以下步骤：a. 清洁电表：将电表内部的灰尘和杂质清除干净，以确保准确读数。

b. 电路优化：对电表内部的电路进行优化，以提高电路的稳定性和准确性。

c. 磁场屏蔽：在电表周围添加磁场屏蔽材料，减少外部磁场对电表的干扰。

d. 温度补偿：根据电表使用环境的温度变化，进行温度补偿调整，以提高准确性。

- 校准实验：改装后的电表进行校准实验，主要包括以下步骤：a. 电流校准：通过将已知电流通过电表，并与高精度电流表进行对比，以确定电表的误差。

b. 电压校准：通过将已知电压输入电表，并与高精度电压表进行对比，以确定电表的误差。

c. 功率因数校准：通过将已知功率因数的负载连接到电表上，并与高精度功率因数表进行对比，以确定电表的误差。

三、实验结果与分析经过改装和校准实验后，我们得到了以下结果：1. 改装电表的准确性得到了显著提升。

在校准实验中，与高精度仪器对比后，改装电表的误差范围在允许范围内。

2. 温度补偿的应用对电表的准确性有重要影响。

通过对电表进行温度补偿调整，可以有效减少温度变化对电表读数的影响。

3. 磁场屏蔽的改进可以减少外部磁场对电表的干扰，提高电表的准确性。

四、实验结论通过电表改装与校准实验，我们得出以下结论：1. 改装电表可以显著提高其准确性，对于电力行业和家庭用电管理具有重要意义。

电表的改装与校正实验报告数据篇一：电表的改装与校正实验报告实验四电表的改装和校准实验目的1．掌握电表扩大量程的原理和方法； 2．能够对电表进行改装和校正； 3．理解电表准确度等级的含义。

实验仪器：微安表，滑线变阻器，电阻箱，直流稳压电源，毫安表，伏特表，开关等。

实验原理：常用的直流电流表和直流电压表都有一个共同部分，即表头。

表头通常是磁电式微安表。

根据分流和分压原理，将表头并联或串联适当阻值的电阻，即可改装成所需量程的电流表或电压表。

一将微安表改装成电流表微安表的量程Ig很小，在实际应用中，若测量较大的电流，就必须扩大量程。

扩大量程的方法是在微安表的两端并联一分流电阻RS。

如图1 所示，这样就使大部分被测电流从分流电阻上流过，而通过微安表的电流不超过原来的量程。

设微安表的量程为Ig，内阻为Rg，改装后的量程为I，由图1，根据欧姆定律可得，（I - Ig）RS= IgRg RS=设n = I /Ig, 则RS=Rgn?1IgRgI?Ig(1)由上式可见，要想将微安表的量程扩大原来量程的n 倍，那么只须在表头上并联一个分流电阻，其电阻值为RS= Rgn?1。

图1 图2二将微安表改装成电压表我们知道，微安表虽然可以测量电压，但是它的量程为IgRg，是很低的。

在实际应用中，为了能测量较高的电压，在微安表上串联一个附加电阻RH，如图2所示，这样就可使大部分电压降在串联附加电阻上，而微安表上的电压降很小，仍不超过原来的电压量程IgRg。

设微安表的量程为Ig，内阻为Rg，欲改装电压表的量程为U，由图2，根据欧姆定律可得，Ig(Rg+ RH)=U RH =三改装表的校准改装后的电表必须经过校准方可使用。

改装后的电流表和电压表的校准电路分别如图3和图4所示。

首先调好表头的机械零点，再把待校的电流表（电压表）与标准表接入图3（或图4）中。

然后一一校准各个刻度，同时记下待U? Rg（2）Ig校电流表（或电压表）的示值I（或U）和标准表的示值和IS（或US）。

电表的改装与校准实验报告一、实验目的1、掌握将微安表头改装成电流表和电压表的原理和方法。

2、学会校准改装后的电表，并计算改装电表的准确度和灵敏度。

3、了解电表内阻对测量结果的影响，学会测量电表内阻。

二、实验原理1、微安表头的内阻＄R_g$ 、满偏电流＄I_g$ 是表头的两个重要参数。

当表头通过满偏电流时，表头两端的电压称为满偏电压＄U_g ＝ I_g R_g$ 。

2、改装成大量程电流表要将微安表头改装成量程为＄I$ 的电流表，需要并联一个分流电阻＄R_s$ 。

根据并联电路的特点，有＄I_g R_g ＝（I I_g)R_s$ ，解得＄R_s ＝＼frac{I_g R_g}｛I I_g}＄。

3、改装成大量程电压表要将微安表头改装成量程为＄U$ 的电压表，需要串联一个分压电阻＄R_H$ 。

根据串联电路的特点，有＄U ＝ I_g （R_g ＋ R_H)＄，解得＄R_H ＝＼frac{U}｛I_g} R_g$ 。

三、实验仪器微安表头、电阻箱、滑动变阻器、直流电源、标准电流表、标准电压表、开关、导线若干。

四、实验步骤1、测量微安表头的内阻＄R_g$（1）按图 1 连接电路，将电阻箱＄R$ 调到较大值，滑动变阻器＄R_w$ 调到最大值。

（2）闭合开关＄K$ ，调节滑动变阻器＄R_w$ ，使表头指针接近满偏。

（3）逐步减小电阻箱＄R$ 的阻值，直到表头指针正好满偏，此时电阻箱的阻值即为表头内阻＄R_g$ 。

2、将微安表头改装成电流表（1）根据要改装的电流表量程＄I$ 和表头内阻＄R_g$ ，计算出分流电阻＄R_s$ 的阻值。

（2）按图 2 连接电路，将计算好的分流电阻＄R_s$ 与表头并联。

3、校准改装后的电流表（1）按图 3 连接电路，将标准电流表与改装后的电流表串联，滑动变阻器＄R_w$ 调到最大值。

（2）闭合开关＄K$ ，调节滑动变阻器＄R_w$ ，使电路中的电流从 0 逐渐增大，记录标准电流表和改装电流表的读数。

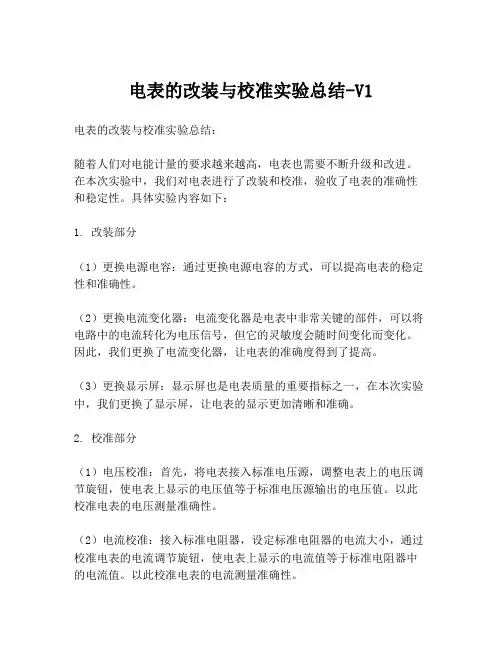

电表的改装与校准实验总结-V1

电表的改装与校准实验总结：
随着人们对电能计量的要求越来越高，电表也需要不断升级和改进。

在本次实验中，我们对电表进行了改装和校准，验收了电表的准确性和稳定性。

具体实验内容如下：
1. 改装部分
（1）更换电源电容：通过更换电源电容的方式，可以提高电表的稳定性和准确性。

（2）更换电流变化器：电流变化器是电表中非常关键的部件，可以将电路中的电流转化为电压信号，但它的灵敏度会随时间变化而变化。

因此，我们更换了电流变化器，让电表的准确度得到了提高。

（3）更换显示屏：显示屏也是电表质量的重要指标之一，在本次实验中，我们更换了显示屏，让电表的显示更加清晰和准确。

2. 校准部分
（1）电压校准：首先，将电表接入标准电压源，调整电表上的电压调节旋钮，使电表上显示的电压值等于标准电压源输出的电压值。

以此校准电表的电压测量准确性。

（2）电流校准：接入标准电阻器，设定标准电阻器的电流大小，通过校准电表的电流调节旋钮，使电表上显示的电流值等于标准电阻器中的电流值。

以此校准电表的电流测量准确性。

（3）频率校准：通过接入标准频率源，调整电表上的频率调节旋钮，使电表上显示的频率值等于标准频率源输出的频率值。

以此校准电表的频率测量准确性。

实验结论：
通过本次实验，我们对电表进行了改装和校准，有效提高了电表的准确性和稳定性。

在实际应用中，电表能够更好地满足人们对电能计量的精度和实时性的要求。

电表的改装和校准的实验报告电表的改装和校准的实验报告一、引言电表是我们日常生活中使用频率较高的电气仪器之一。

然而，由于市场上出售的电表存在一定的误差，为了保证电表的准确度，我们进行了电表的改装和校准实验。

本文将详细介绍实验的目的、方法、结果和讨论。

二、实验目的本次实验的主要目的是改装和校准电表，使其准确度达到标准要求。

通过实验，我们希望了解电表的工作原理，并掌握电表的改装和校准方法。

三、实验方法1. 改装电表为了改装电表，我们首先需要了解电表的结构和工作原理。

电表主要由电流线圈和电压线圈组成，通过测量电流和电压的变化来计算电能消耗。

在改装过程中，我们需要调整电流线圈和电压线圈的灵敏度，以提高电表的准确度。

2. 校准电表校准电表是为了确保其准确度。

我们使用标准电流源和标准电压源来校准电表。

首先，我们将标准电流源接入电表的电流线圈，调整电表读数与标准电流源的数值一致。

接下来，我们将标准电压源接入电表的电压线圈，同样调整电表读数与标准电压源的数值一致。

通过这样的校准过程，我们可以确保电表的准确度。

四、实验结果经过改装和校准后，我们成功地提高了电表的准确度。

在改装过程中，我们调整了电流线圈和电压线圈的灵敏度，使其适应不同的电流和电压变化。

在校准过程中，我们使用标准电流源和标准电压源，通过与电表读数进行比较，确保了电表的准确度。

五、讨论通过本次实验，我们深入了解了电表的工作原理和校准方法。

改装电表可以提高其准确度，使其更适应实际使用环境。

校准电表是确保电表准确度的重要步骤，通过与标准电流源和标准电压源进行比较，我们可以及时发现电表的误差并进行调整。

然而，需要注意的是，改装和校准电表需要一定的专业知识和技能，操作不当可能会导致电表损坏或不准确。

因此，在进行电表的改装和校准时，建议寻求专业人士的指导或进行相关培训。

六、结论通过本次实验，我们成功地改装和校准了电表，使其准确度达到标准要求。

通过调整电流线圈和电压线圈的灵敏度，并使用标准电流源和标准电压源进行校准，我们确保了电表的准确度。

电表改装和校准实验报告【一】实验目的及实验仪器实验目的 1.掌握将表头改装成电流表和电压表的方法。

2.学习校准电流表和电压表的方法。

实验仪器待改装表头（1.5级，100uA，内阻待测），电流表（1.5级，7.5mA），电压表（1.5级，3V），直流电流，滑线变阻器，电阻箱，固定电阻（3千欧）。

【二】实验原理及过程简述常用的直流电流和直流电压表都有一个共同部分，即表头。

根据分流和分压原理，将表头并联或串联适当阻值的电阻，即可改装成所需量程的电流表或电压表。

1.微安表头的内电阻R g的测定测定内阻R g的方法很多，本试验采用替代法。

当被改电流表（表头）接在电路中，选择适当的电压E和R w值使表头满偏，记下此时标准电流表的读数I a;不改变电压E和R w的值，用电阻箱R13替代被测电流表，调节电阻箱R13的阻值使标准电流表的读数仍为I a,此时电阻箱的阻值即为被测微安表头的内阻R g.2.将uA表头改装成大量程的电流表图1因为微安表头的满刻度电流(量程)很小，所以在使用表头测量较大的电流前，需要扩大它的电流量程。

扩大量程的方法是，在表头两端并联一个阻值较小的电阻R P（如图1）使流过表头的电流只是总电流的一部分。

表头和R P组成的整体就是电流表。

R P称为分流电阻。

选用不同阻值的R P可以得到不同量程的电流表。

在图1中，当表头满度时，通过电流表的总电流为I，通过表头的电流为I g。

因为U g=I g R g=(I-I g)R p故得R p=[I g/（I-I g）]R g（1）如果表头的内阻R g已知，则按照所需的电流表量程I，由式(1)可算出分流电阻R P的阻值。

3.电压表的改装图2根据欧姆定律U=IR，内阻为R g的表头，若通以电流I g，则表头两端电压降为U g=I g R g,因此直流电流表可以对直流电压进行测量。

通常R g的数值不大，所以表头测电压的量程也很小。

为了测量较高的电压，需在表头上串联一个阻值较大的电阻R S(如图2)，使超过表头电压量程的那部分电压降落在电阻R S上，R S称为扩程电阻。

实验四电表的改装和校准实验目的1．掌握电表扩大量程的原理和方法；2．能够对电表进行改装和校正；3．理解电表准确度等级的含义。

实验仪器：微安表，滑线变阻器，电阻箱，直流稳压电源，毫安表，伏特表，开关等。

实验原理：常用的直流电流表和直流电压表都有一个共同部分，即表头。

表头通常是磁电式微安表。

根据分流和分压原理，将表头并联或串联适当阻值的电阻，即可改装成所需量程的电流表或电压表。

一将微安表改装成电流表微安表的量程Ig很小，在实际应用中，若测量较大的电流，就必须扩大量程。

扩大量程的方法是在微安表的两端并联一分流电阻RS。

如图1 所示，这样就使大部分被测电流从分流电阻上流过，而通过微安表的电流不超过原来的量程。

设微安表的量程为Ig ，内阻为Rg，改装后的量程为I，由图1，根据欧姆定律可得，（I - Ig ）RS= IgRgRS=gggIIRI-设n = I /Ig, 则RS =1-nRg(1)由上式可见，要想将微安表的量程扩大原来量程的n 倍，那么只须在表头上并联一个分流电阻，其电阻值为R S =1-n R g 。

图1 图2二 将微安表改装成电压表我们知道，微安表虽然可以测量电压，但是它的量程为I g R g ，是很低的。

在实际应用中，为了能测量较高的电压，在微安表上串联一个附加电阻R H ，如图2所示，这样就可使大部分电压降在串联附加电阻上，而微安表上的电压降很小，仍不超过原来的电压量程I g R g 。

设微安表的量程为I g ，内阻为R g ，欲改装电压表的量程为U ，由图2，根据欧姆定律可得，I g (R g + R H )=U R H = -gI UR g （2）三 改装表的校准改装后的电表必须经过校准方可使用。

改装后的电流表和电压表的校准电路分别如图3和图4所示。

首先调好表头的机械零点，再把待校的电流表（电压表）与标准表接入图3（或图4）中。

然后一一校准各个刻度，同时记下待校电流表（或电压表）的示值I（或U）和标准表的示值和IS（或US）。

电表的改装与校准实验数据处理方法一、关于电表的改装1.改装电表必须具备相应的技术水平和电气知识，以确保改装后的电表符合相关标准和法规要求，维护用电安全。

2.改装电表前，必须进行电气检测和安全评估，检查电表的参数和工作状态，确定可改装范围和改装方案。

3.改装电表时，必须严格遵循电路设计原则，采用高品质的电气元件，确保改装后的电表具有稳定可靠的性能。

4.改装电表时，必须注意保护电表外壳和线路安全，防止误操作和人为损坏。

5.改装电表需修改电路结构，需要对电表接线、控制和显示模块进行调试和校准，同时必须保持与网络连接良好，以确保数据的准确性。

二、关于电表的校准1.电表需要按照施工、检测、运行和维护要求进行校准，以确保电表在使用过程中测量准确可靠。

2.不同品牌和型号的电表校准方法和标准不同，需根据电表的实际情况选择正确的校准方法和标准。

3.电表校准时，需使用准确可靠的校准设备和标准电源，以确保校准结果的准确性和可靠性。

4.电表校准需进行温度、湿度、漂移和频率等相关参数的测量和校正，以充分考虑各种影响因素对电表性能的影响。

5.电表校准工作需要专业技能和严格的操作规程，需由具备相关资质和经验的专业人员进行。

三、实验数据处理方法1.实验数据处理需根据实验目的和试验方法，选取适当的数据处理方法，确保数据的准确性和可靠性。

2.实验数据处理需进行数据预处理和数据归一化处理，消除噪声和异常数据，使数据更具可信性和可靠性。

3.实验数据处理需进行统计分析和计算，包括平均值、标准偏差、方差、相关性和回归分析等指标，以评估实验结果的可靠性和显著性。

4.实验数据处理需使用专业分析软件和工具，如MATLAB、SPSS、Origin等，以提高数据处理的效率和准确性。

5.实验数据处理需根据实验结果进行结果评估和分析，包括结论和建议等，以指导后续的实验和应用。

电表的改装和校准都极其重要，在进行这两项工作时，一定要严格遵守相关规定和操作要求，以确保改装后的电表符合法规标准，能够稳定可靠地测量电量。

电表的改装与校正实验报告电表的改装与校正实验报告引言：电表作为电力系统中的重要测量仪器，其准确性对于电力计量和收费具有重要意义。

然而，由于长期使用或其他原因，电表的准确性可能会出现偏差。

本实验旨在通过对电表的改装与校正，提高电表的准确性，确保电力计量的准确性和公正性。

一、改装设计与实施1.1 改装目的与原理电表的准确性主要受到电流互感器的影响，而电流互感器的线圈匝数与铁芯的质量和形状密切相关。

因此，我们决定对电流互感器进行改装，以提高电表的准确性。

1.2 改装步骤首先，我们拆卸了电表外壳，并将电流互感器取出。

然后，我们对电流互感器的线圈进行了重新绕制，确保匝数的准确性。

同时，我们对铁芯进行了磨削和抛光，以提高其质量和形状。

1.3 改装结果经过改装后，我们重新安装了电流互感器，并将电表外壳重新装上。

经过实验测试，改装后的电表准确性得到了显著提高，误差范围在可接受的范围内。

二、校正实验设计与实施2.1 校正目的与原理为了确保电表的准确性，我们进行了校正实验。

校正实验的原理是通过与标准电表进行比较，确定电表的误差，并进行相应的调整。

2.2 校正步骤首先，我们选取了一台经过校准的标准电表作为比较对象。

然后，我们将电表与标准电表同时连接到同一电路中，记录它们的读数。

根据读数的差异，我们计算出电表的误差，并进行相应的调整。

2.3 校正结果经过校正实验，我们确定了电表的误差，并进行了相应的调整。

校正后的电表准确性得到了进一步提高，误差范围更加接近于标准电表。

三、实验结果与讨论通过改装和校正实验，我们成功提高了电表的准确性。

然而，我们也发现了一些问题和限制。

首先，改装过程需要一定的技术和经验，不适合非专业人士进行。

其次，校正实验需要标准电表作为比较对象，而标准电表的准确性也需要定期检验和校准。

结论：通过本次实验，我们证明了电表的改装与校正可以有效提高电表的准确性。

然而，改装和校正过程需要专业人士的参与，并且需要定期检验和校准。

实验七 电表改装和校准实验简介电表是常用的电学测量仪器。

按用途可分为直流电流表、交流电流表、直流电压表、交流电压表、欧姆表等，这些电表都可以用表头改装而成。

表头是基本的电学测量工具，可分为数字表、指针表等。

本实验通过一只指针式直流电表的改装和校准，学习有关电表的基本知识及如何进行电表的校准。

实验目的1．熟悉电流表、电压表的构造原理。

2．学习改装和校准电流表、电压表的基本方法。

实验原理1．将A μ表头改装成大量程的电流表因为微安表头的满刻度电流(量程)很小，所以在使用表头测量较大的电流前，需要扩大它的电流量程。

扩大量程的方法是，在表头两端并联一个阻值较小的电阻R s （如图1）使流过表头的电流只是总电流的一部分。

表头和R s 组成的整体就是电流表。

R s 称为分流电阻。

选用不同阻值的R s 可以得到不同量程的电流表。

在图1中，当表头满度时， 通过电流表的总电流为I ， 通过表头的电流为I g 。

因为 s g g g g R I I R I U )(-==故得 g g g s R I I I R )(-=（1）如果表头的内阻R g 已知，则按照所需的电流表量程I ，由式(1)可算出分流电阻R s 的阻值。

2．将表头改装成电压表根据欧姆定律U=IR ，内阻为R g 的表头，若通以电流I g ，则表头两端电压降为U g =I g R g ,因此直流电流表可以对直流电压进行测量。

通常R g 的数值不大，所以表头测电压的量程也很小。

为了测量较高的电压，需在表头上串联一个阻值较大的电阻R H (如图2)，使超过表头电压量程的那部分电压降落在电阻R H 上，R H 称为扩程电阻。

选用不同的扩程电阻，可以得到不同量程的电压表。

在图2中,设改装后伏特计的总电压为U ,当表头指针满刻度时,扩程电阻R H 两端的电压为H g R I ==g H U -U U ,于是有g gggH R I UI U U R -=-=（2） 根据所需要的电压表量程U 和表头内阻R g ,由式(2)可算出扩程电阻R H 的阻值。

直流数字电压表的改装与校准直流数字电压表是一种广泛应用于电子设备和电源电路中的测量仪器。

它能够通过数字显示准确地反映被测电压的数值，提供直观、便捷的电压测量服务。

然而，由于各种原因，如量程不足、精度降低等，我们可能需要对其进行改装和校准。

本文将详细介绍如何对直流数字电压表进行改装与校准。

直流数字电压表基于模拟-数字转换器（ADC）将输入的模拟电压转换为数字信号，再通过内置的处理器和显示单元输出。

改装和校准的目的是为了改善仪表的性能，提高测量准确性和稳定性。

改装直流数字电压表需要按照以下步骤进行：（1）切断电源，将电压表外壳打开。

（2）找到ADC芯片和相关电路，确认其工作正常。

如果发现问题，需要进行修复或更换。

（3）根据改装需求，选择合适量程或精度的ADC芯片进行更换。

（4）重新装配电压表外壳，并检查是否工作正常。

完成改装后，我们需要对直流数字电压表进行校准以确保其测量准确度。

具体步骤如下：（1）将电压表与标准电压源连接，调整仪器的零点。

（2）在各个量程范围内，用标准电压源输出已知的精确电压值，观察电压表的示值误差。

（3）根据误差情况，对电压表进行修正。

如果误差较大，可能需要重新调整ADC芯片的相关参数。

（4）重复以上步骤，确保各个量程范围内的示值误差均在允许范围内。

（5）根据标准偏差设定方法，设定电压表的偏差值。

在改装和校准过程中，需要注意以下事项：（1）在打开电压表外壳时，务必切断电源，以防止意外触电。

（2）在调整ADC芯片相关参数时，需要具备一定电子技术知识和经验，以避免损坏芯片或影响测量性能。

（3）在校准过程中，需要使用高精度的标准电压源，以确保校准结果的准确性。

（4）在设定偏差值时，应根据实际应用需求和标准偏差设定方法来进行，以使电压表更好地满足使用要求。

直流数字电压表的改装与校准对其性能的提升具有重要意义。

通过改装，我们可以增加电压表的量程、提高测量精度；通过校准，我们可以确保电压表的测量准确性，满足各种实际应用需求。

实验要点
直流电表的改装与校准
一、实验原理
1．表头改装成电流表
1-=n R R g s
2．将表头改装成电压表
g g p R I U R -=
3．电表的校准
（1）校准零点。

（2）校准量程。

（3）校准刻度。

4．确定改装表的准确度等级
s I I I ∆+=
∆max max δ
电流表改装示意图
电压表改装示意图
校准曲线
二、实验内容
1. 将量程A 500μ=g I 的表头改装成量程为mA 5=I 的电流表，并校准。

2．将量程为A 500μ的表头改装成量程为V 5的电压表，并校准。

三、注意事项
1. 认真检查所连接线路没有错误之后才能接通，以防出现短路现象和正负极接反现
象。

2. 改装电流表的电源电压为V 2，标准电流表的量程选5mA 。

改装电压表的将电源电
压为V 6，标准电压表量程取V 5。

3. 电表一般分为7个准确度等级，即：0.1、0.2、0.5、1.0、1.5、2.5、5.0。

（注：文档可能无法思考全面，请浏览后下载，供参考。

可复制、编制，期待你的好评与关注）
电压表校准电路
电流表校准电路。

实验七 电表改装和校准实验简介电表是常用的电学测量仪器。

按用途可分为直流电流表、交流电流表、直流电压表、交流电压表、欧姆表等，这些电表都可以用表头改装而成。

表头是基本的电学测量工具，可分为数字表、指针表等。

本实验通过一只指针式直流电表的改装和校准，学习有关电表的基本知识及如何进行电表的校准。

实验目的1．熟悉电流表、电压表的构造原理。

2．学习改装和校准电流表、电压表的基本方法。

实验仪器实验原理1． 将表头改装成大量程的电流表 用于改装的微安表称为“表头”。

使表针偏转到满刻度所需要的电流I g 称为量程。

表头的满度电流很小，只适用于测量微安级或毫安级的电流，若要测量较大的电流，就需要扩大电表的电流量程。

方法是：在表头两端并联电阻R S ，使超过表头能承受的那部分电流从R S 流过。

由表头和R S 组成的整体就是电流表，R S 称为分流电阻。

选用不同大小的R S ，可以得到不同量程的电流表。

如图2所示，当表头满度时，通过电流表的总电流为I ，通过表头的电流为I g ，因为 U g =I g R gU g =(I-I g )R S故得 R S =R I I I g gg（1） 表头的规格I g 、R g 事先测出，根据需要的电流表量程，由式（1）就可以算出应并联的电阻值。

通常，由于电流表的量程I 远大于表头的量程I g ，并联电阻R S 远小于表头内阻R g 。

2.将表头改装为电压表表头的满度电压也很小，一般为零点几伏。

为了测量较大的电压，在表头上串联电阻R H ，如图2所示，使超过表头所能承受的那部分电压降落在电阻R H 上。

表头和串联电阻R H 组成的整体就是电压表，串联的电阻R H 称为扩程电阻。

选用图1 微安表改成电流表图2 微安表改成电压表大小不同的R H ，就可以得到不同量程的电压表。

因为 U H =I g R H =U-U g 可得 R H =R I U I U U ggg-=-g （2）表头的I g 、R g 事先测出，根据需要的电压表量程，由（2）式就可以算出应串联的电阻值。

实验报告【实验目的】1、测量表头内阻及满度电流2、将1 mA表头改将成5mA的电流表，学会校准电流表基本方法3、将1 mA表头改将成1.5V的电压表，学会校准电压表基本方法4、设计一个R中=1500 Q的欧姆表，要求E在1.3~1.6V范围内使用能调零（选做）【实验原理】1、表头的主要参数（量程和内阻）的测定测量内阻R g的方法很多，本实验采用替代法。

如图1所示。

当被改电流计（表头）接在电路中时，选择适当的电压E和R W值使表头满偏，记下此时标准电流表的读数l a ;不改变电压E和R W的值，用电阻箱R13替代被测电流计，调节电阻箱R13的阻值使标准电流表的读数仍为l a , 此时电阻箱的阻值即为被测电流计的内阻R g。

图12、毫安表改装成电流表微安表并联分流电阻R p,使被测电流大部分从分流电阻流过, 表头仍保持原来允许通过的最大电流]g。

并联分流电阻大小(1)3、毫安表改装成电压表微安表串联分压电阻R s,使大部分电压降落在串联的分压电阻上，而微安表上的电压降仍不超过原来的电压量程| g R g。

串联分压电阻大小I g I g g(2)4、毫安表改装成欧姆表（选做）在图4中，当a、b端接入被测电阻R x后，电路中的电流为，这时指针在表对于给定的表头和线路， R g 、R W 、R 3都是常量，由此可见，当电源端电压 E 保持不变时, 被测电阻和电流一一对应。

因此，只要在表头的电流刻度上侧标上相应的电阻刻度， 就可以用来测量电阻了。

当Rx =0时，适当调节 R W 的值可使表头指针满偏，此时E 1当 R ^Rg R W R3 时，‘R g R W ・R 3 R x^g头的中间位置，对应的阻值称为中值电阻，显然 = R g + R W + R 3当Rx =：:时，|=0，即指针在表头的机械零位。

5、电表标称误差和校正 改装 使被校电表与标准电表同时测量一定的电流（电压），看其指示值与相应的标准值相符的程 度。
