可编程电子负载仪自动测试流程

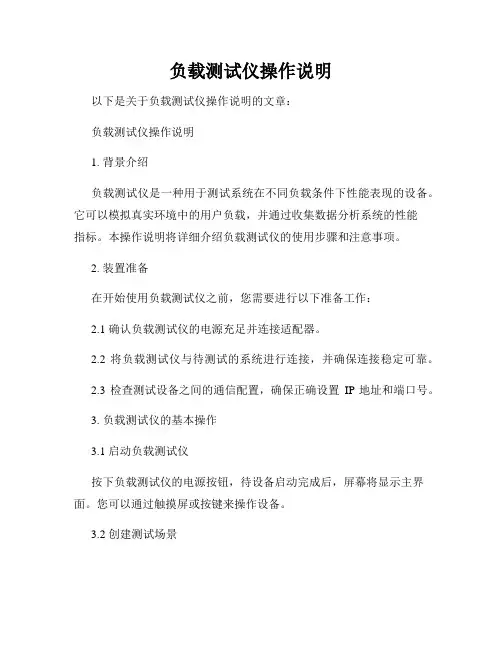

负载测试仪操作说明以下是关于负载测试仪操作说明的文章：负载测试仪操作说明1. 背景介绍负载测试仪是一种用于测试系统在不同负载条件下性能表现的设备。

它可以模拟真实环境中的用户负载，并通过收集数据分析系统的性能指标。

本操作说明将详细介绍负载测试仪的使用步骤和注意事项。

2. 装置准备在开始使用负载测试仪之前，您需要进行以下准备工作：2.1 确认负载测试仪的电源充足并连接适配器。

2.2 将负载测试仪与待测试的系统进行连接，并确保连接稳定可靠。

2.3 检查测试设备之间的通信配置，确保正确设置IP地址和端口号。

3. 负载测试仪的基本操作3.1 启动负载测试仪按下负载测试仪的电源按钮，待设备启动完成后，屏幕将显示主界面。

您可以通过触摸屏或按键来操作设备。

3.2 创建测试场景在主界面中，选择“创建场景”选项。

根据测试需求，设定负载类型、并发用户数、请求频率等参数。

您可以根据实际情况进行自定义设置。

3.3 开始测试在设置好测试场景后，点击“开始测试”按钮。

负载测试仪将开始模拟用户行为，并发送请求至待测试系统。

同时，设备会实时监测系统的性能指标，并记录相关数据。

3.4 监控测试进程在测试过程中，您可以在屏幕上监控各项指标的变化情况，如响应时间、吞吐量等。

此外，负载测试仪还提供图表展示功能，以便更直观地观察系统性能变化。

3.5 结束测试当测试达到预设条件或需手动结束时，点击“停止测试”按钮。

负载测试仪会停止模拟用户行为，并生成测试报告。

4. 注意事项4.1 在进行负载测试前，确保待测试系统已备份重要数据，以防测试过程中引发意外情况。

4.2 避免过高负载对系统造成的潜在影响。

合理设置测试场景的参数，以确保测试过程稳定有效。

4.3 测试过程中请注意监测系统状况，确保系统资源充足，并避免因测试导致系统崩溃或服务中断等问题。

4.4 建议在测试前进行测试计划的制定，包括测试场景的设定和测试指标的选择，以使测试结果更具参考价值。

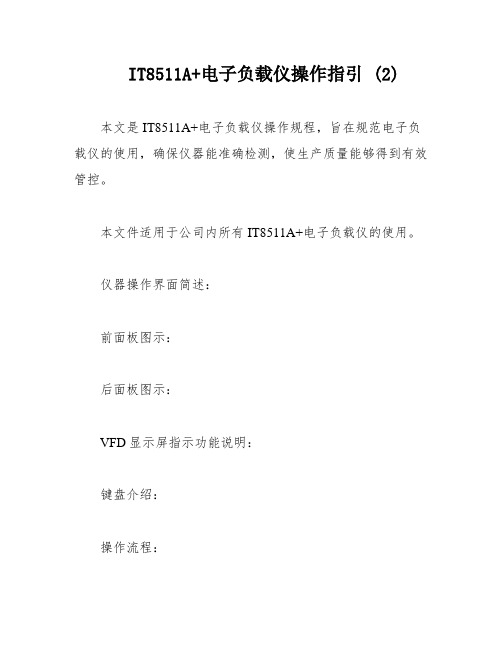

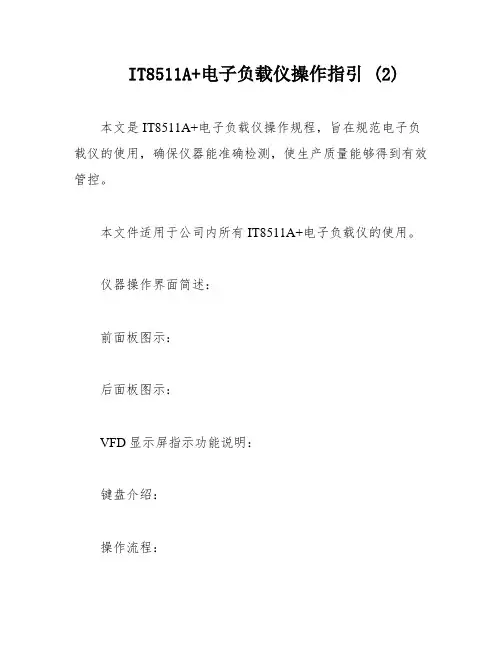

IT8511A+电子负载仪操作指引 (2)本文是IT8511A+电子负载仪操作规程，旨在规范电子负载仪的使用，确保仪器能准确检测，使生产质量能够得到有效管控。

本文件适用于公司内所有IT8511A+电子负载仪的使用。

仪器操作界面简述：前面板图示：后面板图示：VFD显示屏指示功能说明：键盘介绍：操作流程：1.电流模式测试（CC模式）1.1 打开机器电源，键盘选择“CC”档位。

1.2 数字键盘输入要设定的电流，按“Enter”键确认。

1.3 输入端与被测试产品连接，按“ON/OFF”开启电流模式。

1.4 读取显示屏上示值与标准比对。

2.电压模式测试（CV模式）2.1 打开机器电源，键盘选择“CV”档位。

2.2 数字键盘输入要设定的电压，按“Enter”键确认。

2.3 输入端与被测试产品连接，按“ON/OFF”开启电压模式。

2.4 读取显示屏上示值与标准比对。

3.电阻模式测试（CR模式）3.1 打开机器电源，键盘选择“CR”档位。

3.2 数字键盘输入要设定的电阻，按“Enter”键确认。

3.3 输入端与被测试产品连接，按“ON/OFF”开启电阻模式。

3.4 读取显示屏上示值与标准比对。

4.功率模式测试（CW模式）4.4功率模式测试首先，打开机器电源并选择“CW”档位。

然后，使用数字键盘输入要设定的功率，并按“Enter”键确认。

接下来，将输入端与被测试产品连接，并按“ON/OFF”键开启功率模式。

最后，读取显示屏上的示值并与标准比对。

4.5短路模式测试在进行短路模式测试之前，需要先打开机器电源。

然后，按“shift”+①short键选择短路模式。

接下来，将输入端与被测试产品连接，并按“ON/OFF”键开启短路测试模式。

在短路测试模式下，产品将受到保护并无输出。

5.注意事项在使用本产品之前，请注意选择正确的输入电压（110V或220V）。

使用具有适当额定负载的电线，并确保所有负载电线的容量能够承受电源的最大短路输出电流而不会发生过热。

直流可编程多路电子负载使用说明直流可编程多路电子负载是一种用于测试各种电源和电池的设备，它能够模拟不同的负载条件，并对电源或电池进行电性能测试。

这种负载设备有多个通道，每个通道都可以独立编程和控制，使得用户可以同时测试多个电源或电池。

以下是对直流可编程多路电子负载的使用说明：1.连接：首先需要将负载设备连接到待测试的电源或电池。

可以使用电缆连接，确保连接的质量和安全。

连接完成后，打开负载设备的电源。

2.编程：负载设备可以通过面板上的按钮进行手动编程，也可以通过电脑或控制台软件进行远程编程。

使用者可以根据需要选择一种编程方式。

3.负载条件设置：在编程过程中，需要根据测试需求来设置负载条件，包括电流、电压和功率等参数。

可以根据需要选择常规模式或专业模式进行负载条件设置。

4.通道选择与控制：多路电子负载一般有多个通道，可以独立编程和控制。

用户可以选择需要测试的通道并设置相应的负载条件。

例如，如果需要同时测试两个电源，可以选择两个通道并分别设置不同的负载条件。

5.数据监测与显示：负载设备可以实时监测并显示测试过程中的电流、电压、功率和温度等参数。

用户可以通过面板上的显示屏来查看这些数据，在测试过程中进行实时观察。

6.自动化控制：负载设备支持自动化测试，用户可以通过编写脚本或使用控制台软件来实现自动化控制。

这样可以提高测试的效率和准确性。

7.保护机制：负载设备通常配备了多种保护机制，以确保测试的安全性和可靠性。

例如，过载保护、过压保护和过温保护等功能。

在测试过程中，如果出现异常情况，负载设备会自动停止并保护被测试对象。

8.数据记录与分析：在测试过程中，负载设备可以实时记录测试数据，并支持导出和分析这些数据。

用户可以对数据进行后续处理和分析，以便更好地了解被测试电源或电池的性能。

总结：直流可编程多路电子负载的使用说明包括连接测试对象、编程设置负载条件、选择通道与控制、实时监测与显示数据、自动化控制、保护机制、数据记录与分析等方面。

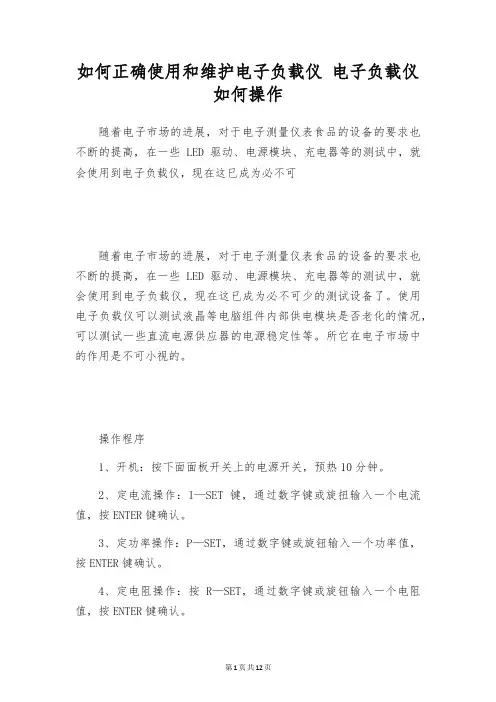

如何正确使用和维护电子负载仪电子负载仪如何操作随着电子市场的进展，对于电子测量仪表食品的设备的要求也不断的提高，在一些LED驱动、电源模块、充电器等的测试中，就会使用到电子负载仪，现在这已成为必不可随着电子市场的进展，对于电子测量仪表食品的设备的要求也不断的提高，在一些LED驱动、电源模块、充电器等的测试中，就会使用到电子负载仪，现在这已成为必不可少的测试设备了。

使用电子负载仪可以测试液晶等电脑组件内部供电模块是否老化的情况，可以测试一些直流电源供应器的电源稳定性等。

所它在电子市场中的作用是不可小视的。

操作程序1、开机：按下面面板开关上的电源开关，预热10分钟。

2、定电流操作：I—SET键，通过数字键或旋扭输入一个电流值，按ENTER键确认。

3、定功率操作：P—SET，通过数字键或旋钮输入一个功率值，按ENTER键确认。

4、定电阻操作：按R—SET，通过数字键或旋钮输入一个电阻值，按ENTER键确认。

5、定电压操作：按V—SET，通过数字键或旋钮输入一个电压值，按ENTER键确认。

6、INON/OFF输入设定：7、按ON/OFF键更改负载的输入状态，按一次，面板上显示ON，则表示负载处于输入状态。

8、再按ON/OFF键，面板上显示0FF，则表示负载处于关闭状态。

9、再按ON/OFF键，面板上显示OFF，则表示负载处于关闭状态。

10、电池放电测试11、按ON/OFF键，使负载的输入状态关闭，连接好待测电池。

12、按I—SET键设定电池的放电电流，按ENTER键确认。

13、按Shift+battery，设关断电压，ENTER放电。

14、再按Shift+battery退出电池测试，测试中按上下键察看电池的电压。

电流，功率，放电容量。

15、自动测试：A、按shift+menu进入菜单，VFD显示CONFIG。

再按▼键移动LIS所需要的最大TSET项，按enter进入到下菜单，VFD显示MODESET。

按▼见移动EDITTESTFILE，按enter开始编自动测试文件，此时VFV显示MAXCURR。

电子负载使用手册简介该使用手册旨在提供关于电子负载的基本操作指南和常见问题解答。

电子负载是一种用于模拟电子设备在真实负载条件下的性能和行为的测试工具。

本手册将介绍电子负载的基本原理、操作步骤和注意事项。

基本原理电子负载通过电流和电压模拟负载来测试电子设备的性能。

它能够模拟不同负载条件下的电流和电压变化，并测量电子设备在这些条件下的响应。

操作步骤1. 连接电子负载和电子设备：首先，确保电子负载和电子设备断电。

然后，使用合适的电缆将电子负载与电子设备连接。

2. 设置负载参数：根据需要，设置电子负载的电流和电压参数。

确保所设置的参数符合测试要求，并小心调整以避免过载。

3. 启动测试：打开电子负载的电源开关，并启动测试。

记录电子设备在不同负载条件下的电流和电压变化。

4. 分析测试结果：根据记录的数据，分析电子设备在不同负载条件下的性能和响应。

如果需要，可以进行进一步的测试或调整负载参数。

5. 关闭电子负载：测试完成后，先关闭电子负载，再断开与电子设备的连接。

确保所有设备都处于安全状态。

常见问题解答以下是一些常见问题的解答：1. 为什么需要使用电子负载？电子负载可以模拟真实负载条件下的电流和电压变化，从而测试电子设备在不同负载条件下的性能。

它可以帮助工程师评估电子设备的稳定性和响应能力。

2. 如何避免过载？在设置负载参数时，要仔细考虑电子设备的额定电流和电压范围，并确保所设置的参数不会超过这些范围。

另外，要根据测试需求适当调整负载参数，并定期监测电流和电压的变化。

3. 如何分析测试结果？分析测试结果时，可以比较不同负载条件下的电流和电压变化，以评估电子设备的性能和响应。

另外，可以使用数据分析工具对记录的数据进行进一步处理和解释。

结论本使用手册提供了关于电子负载的基本操作指南和常见问题解答。

使用者应按照操作步骤进行测试，并注意遵守安全操作规程。

如果有进一步的问题或需要更详细的信息，请参考电子负载的用户手册或咨询相关专业人士。

博计3310C电子负载自动 测试程序编辑说明书编辑者：朱湘元编辑日期：2010-7-10一、 电子负载仪前面板按键功能简介：二、前言：初学者在使用该博计3310C电子负载仪进入自动测试程序编辑前提下，必须先认真阅读《博计3310C系类电子负载抽取式模组使用手册说明书》，对该测试仪器前面板测试按键功能进行详细了解后，方可对该仪器进行手动及自动测试编程。

短路电流设定键电源开关负载开启设定键高低电平设定键上下限设定键三、举例说明：1、 举例：**型号旅充；2、 产品输出规格：5.0V/500mA；3、 测试项目及步骤如下（此产品总共为5步测试）：3.1：空载CC=0mA，CV=4.75V-5.25V；3.2：带载CC=400mA，CV=4.75V-5.25V；3.3：恒压CV=3.6V，CC=500mA-600mA；3.4：恒压CV=5.0V，CC≤600mA；3.5：短路保护（short current），CC≤600mA；四、手动测试程序步骤编辑：开启电源开关后，前面板七段显示器全部亮起约3-5秒后，档位按键及判定窗口最终显示为“01”状态；首先按照技术资料（上述举例产品）社内测试参数要求，对该仪器进行手动测试步骤编程（首先应选择设定的档位，如：01-09自动测试档位的其中一个档位），如下图选择01档位为例：第1步：空载CC=0mA，CV=4.75V-5.25V；1.1:空载测试模式设置：选择01档位第1键，然后按MODE键选择恒流“CC”测试模式（如图1）；（图1）1.2：空载状态设置：按LOAD加载键使LED灯熄灭进入空载状态（OFF状态，如图2）；（图2）1.3:空载预设模式设置：按PRES预先设定模式键使LED灯亮起，此时应检查初始电流是否为0mA（如果有电流显示，则按LEVEL键将电流高低电平选择保持一致后，按粗调增减设定键将预设空载电流设定至0mA，备注：高低电平LEVEL键操作时HI/LO必须与HIGH/LOW键同步，如图3）；（图3）1.4:空载上下限电压范围设置：按LIMIT上下限粗细调增减设定键设定技术资料要求的空载输出上下限电压范围：如下限电压设定为4.75V，上限电压设定5.25V（如图4）；（图4）1.5:空载上下限电流范围设置：按LIMIT上下限粗细调增减设定键设定空载电流上下限范围（此项技术资料未做要求），此时一般将空载电流上限设定为10mA（一般情况下上限电流只要超过空载0mA即可），此时下限电流无须设定（备注：因空载电流本身为0mA，如图5）；（图5）1.6:空载检测模式设置：按LIMIT上下限粗细调增减设定键设定Sense检测模式为Auto（如图6）；（图6）1.7:空载开启电压设置：按LIMIT上下限粗细调增减设定键设定LOAD ON开启电压为3.0V（仪器一般初始默认状态为1.0V，如图7）；（图7）1.8:空载关闭电压设置：按LIMIT上下限粗细调增减设定键设定LOAD OFF关闭电压为0.5V（仪器一般初始默认状态为0V，如图8）；（图8）1.9:空载测试程序保存：按STORE储存键保存手动编辑的空载测试程序于01测试档位第1键（STORE键LED灯处于闪烁状态时，此时方可进行储存，如图9）；（图9）第2步：带载CC=400mA，CV=4.75V-5.25V；2.1:带载测试模式设置：选择01档位第2键，然后按MODE键选择恒流“CC”测试模式（如图10）；（图10）2.2：带载状态设置：按LOAD加载键使LED灯开启进入带载状态（ON状态，如图11）；（图11）2.3:带载预设模式设置：按PRES预先设定模式键使LED灯亮起，按LEVEL键将电流高低电平选择保持一致后，按粗调增减设定键将预设带载电流设定400mA，（备注：高低电平LEVEL键操作时HI/LO必须与HIGH/LOW键同步，如图12）；（图12）2.4:带载上下限电压范围设置：按LIMIT上下限粗细调增减设定键设定技术资料要求的带载输出电压上下限范围：如下限电压设定为4.75V，上限电压设定5.25V（如图13）；（图13）2.5:带载上下限电流范围设置：按LIMIT上下限粗细调增减设定键设定带载电流上下限范围（此项技术资料未做要求），此时一般只要将带载上限电流超过带载预设带载400mA即可，如图14）；（图14）2.6:带载检测模式设置：按LIMIT上下限粗细调增减设定键设定Sense检测模式为Auto（如图15）；（图15）2.7:带载开启电压设置：按LIMIT上下限粗细调增减设定键设定LOAD ON开启电压为3.0V（仪器一般初始默认状态为1.0V，如图16）；（图16）2.8:带载关闭电压设置：按LIMIT上下限粗细调增减设定键设定LOAD OFF关闭电压为0.5V（仪器一般初始默认状态为0V，如图17）；（图17）2.9:带载测试程序保存：按STORE储存键保存手动编辑的带载测试程序于01测试档位第2键（STORE键LED灯处于闪烁状态时，此时方可进行储存，如图18）；（图18）第3步：恒压CV=3.6V，CC=500mA-600mA；3.1:恒压测试模式设置：选择01档位第3键，然后按MODE键选择恒流“CV”测试模式（如图19）；（图19）3.2：恒压状态设置：按LOAD加载键使LED灯开启进入恒压状态（ON状态，如图20）；（图20）3.3:恒压预设模式设置：按PRES预先设定模式键使LED灯亮起，按LEVEL键将电流高低电平选择保持一致后，按粗调增减设定键将预设恒压设定为技术资料所要求的3.6V，（备注：高低电平LEVEL键操作时HI/LO必须与HIGH/LOW键同步，如图21）；（图21）3.4:恒压上下限电压范围设置：按LIMIT上下限粗细调增减设定键设定恒压电压上下限范围（此项技术资料未做要求），此时一般只要将恒压上限电压超过恒压预设电压3.6V即可，如图22）；（图22）3.5:恒压上下限输出电流范围设置：按LIMIT上下限粗细调增减设定键设定技术资料要求的恒压输出电流上下限范围：如下限电流设定为500mA，上限电流设定600mA （如图23）；（图23）3.6:恒压检测模式设置：按LIMIT上下限粗细调增减设定键设定Sense检测模式为Auto（如图24）；（图24）3.7:恒压开启电压设置：按LIMIT上下限粗细调增减设定键设定LOAD ON开启电压为3.0V（仪器一般初始默认状态为1.0V，如图25）；（图25）3.8:恒压关闭电压设置：按LIMIT上下限粗细调增减设定键设定LOAD OFF关闭电压为0.5V（仪器一般初始默认状态为0V，如图26）；（图26）3.9:恒压测试程序保存：按STORE储存键保存手动编辑的恒压测试程序于01测试档位第3键（STORE键LED灯处于闪烁状态时，此时方可进行储存，如图27）；（图27）第4步：恒压CV=5.0V，CC≤600mA；4.1:恒压测试模式设置：选择01档位第4键，然后按MODE键选择恒流“CV”测试模式（如图28）；（图28）4.2：恒压状态设置：按LOAD加载键使LED灯开启进入恒压状态（ON状态，如图29）；（图29）4.3:恒压预设模式设置：按PRES预先设定模式键使LED灯亮起，按LEVEL键将电流高低电平选择保持一致后，按粗调增减设定键将预设恒压设定为技术资料所要求的5.0V，（备注：高低电平LEVEL键操作时HI/LO必须与HIGH/LOW键同步，如图30）；（图30）4.4:恒压上下限电压范围设置：按LIMIT上下限粗细调增减设定键设定恒压电压上下限范围（此项技术资料未做要求），此时一般将恒压上限电压超过恒压预设电压5.0V即可，如图31）；（图31）4.5:恒压上下限输出电流范围设置：按LIMIT 上下限粗细调增减设定键设定技术资料要求的恒压输出电流上下限范围：上限电流设定600mA ，下限电流无须设定，（如图32）；4.6:恒压检测模式设置：按LIMIT 上下限粗细调增减设定键设定Sense 检测模式为Auto （如图33）；（图33）4.7:恒压开启电压设置：按LIMIT 上下限粗细调增减设定键设定LOAD ON 开启电压为3.0V （仪器一般初始默认状态为1.0V，如图34）；（图34）4.8:恒压关闭电压设置：按LIMIT上下限粗细调增减设定键设定LOAD OFF关闭电压为0.5V（仪器一般初始默认状态为0V，如图35）；（图35）4.9:恒压测试程序保存：按STORE储存键保存手动编辑的恒压测试程序于01测试档位第4键（STORE键LED灯处于闪烁状态时，此时方可进行储存，如图36）；（图36）第5步：短路保护（short current），CC≤600mA；5.1: 短路测试模式设置：选择01档位第5键，然后按MODE键选择恒流“CC”测试模式（如图37）；（图37）5.2：短路状态设置：按LOAD加载及SHORT键使LED灯开启进入短路状态（ON状态，如图38）；（图38）5.3: 短路预设模式设置：按PRES预先设定模式键使LED灯亮起，按LEVEL键将电流高低电平选择保持一致后，按粗调增减设定键将预设短路电流设定0mA，（备注：高低电平LEVEL键操作时HI/LO必须与HIGH/LOW键同步，如图39）；（图39）5.4: 短路上下限电压范围设置：按LIMIT上下限粗细调增减设定键设定技术资料要求的短路输出电压上下限范围：（此项技术资料未做要求），此时一般将短路预设上限电压设定1.0V即可，下限电压无须设定，（如图40）；（图40）5.5: 短路上下限电流范围设置：按LIMIT 上下限粗细调增减设定键设定技术资料要求的短路输出电流上下限范围：上限电流设定600mA ，下限电流无须设定，如图41）；（图41）5.6: 短路检测模式设置：按LIMIT 上下限粗细调增减设定键设定Sense 检测模式为Auto （如图42）；（图42）5.7: 短路开启电压设置：按LIMIT 上下限粗细调增减设定键设定LOAD ON 开启电压为3.0V （仪器一般初始默认状态为1.0V，如图43）；（图43）5.8: 短路关闭电压设置：按LIMIT上下限粗细调增减设定键设定LOAD OFF关闭电压为0.5V（仪器一般初始默认状态为0V，如图44）；（图44）5.9: 短路测试程序保存：按STORE储存键保存手动编辑的短路测试程序于01测试档位第5键（STORE键LED灯处于闪烁状态时，此时方可进行储存，如图45）；（图45）五、自动测试程序步骤编辑：首先在确认手动存储的步骤及参数与技术资料无误的情况下，同时按住负载仪前面板上3、4编辑键进入AUTO SEQ自动测试编程（此时3、4键LED灯应同时亮起），另档位按键及判定窗口应同时显示“n1”（备注：如果此处显示的为n2- n9，则将档位键往下设定为“n1”，如图46）（图46）第1步：设定01档位第1键空载跳至第2键带载测试时间及跳跃时间（此时紧接第1步操作按STORE键，前面板01档位第1键LED灯应亮起，继续按STORE键，3、4键LED 灯此时应同时亮起，接着继续按STORE键，档位及窗口显示区应显示测试时间04（0.4S），再按STORE键，档位及窗口显示区应显示测试步骤之间的跳跃时间02（0.2S），如图47；第2步：设定01档位第2键带载跳至第3键恒压测试时间及跳跃时间（紧接第2步按STORE键，前面板01档位第2键LED灯应亮起，继续按STORE键，3、4键LED灯此时应同时亮起，接着继续按STORE键，档位及窗口显示区应显示测试时间04（0.4S），再按STORE键，档位及窗口显示区应显示测试步骤之间的跳跃时间02（0.2S），如图48；第4步：设定01档位第3键恒压跳至第4键恒压测试时间及跳跃时间（紧接第3步按STORE键，前面板01档位第3键LED灯应亮起，继续按STORE键，3、4键LED灯此时应同时亮起，接着继续按STORE键，档位及窗口显示区应显示测试时间04（0.4S），再按STORE键，档位及窗口显示区应显示测试步骤之间的跳跃时间02（0.2S），如图49；第5步：设定01档位第4键恒压跳至第5键短路保护测试时间及跳跃时间（紧接第4步按STORE键，前面板01档位第4键LED灯应亮起，继续按STORE键，3、4键LED灯此时应同时亮起，接着继续按STORE键，档位及窗口显示区应显示测试时间04（0.4S），再按STORE键，档位及窗口显示区应显示测试步骤之间的跳跃时间02（0.2S），如图50；第6步：设定01档位第5键短路返回至第1键带载测试时间及跳跃时间（紧接第5步按STORE键，前面板01档位第5键LED灯应亮起，继续按STORE键，3、4键LED灯此时应同时亮起，接着继续按STORE键，档位及窗口显示区应显示测试时间04（0.4S），再按STORE键，档位及窗口显示区应显示测试步骤之间的跳跃时间02（0.2S），如图51；第7步：设定01档位第1键空载返回至第1键空载测试时间及判定时间（紧接第6步按STORE键，前面板01档位第1键LED灯应亮起，继续按STORE键，3、4键LED灯此时应同时亮起，接着继续按STORE键，档位及窗口显示区应显示测试时间04（0.4S），再按STORE键，档位及窗口显示区应显示测试步骤之间的判定时间02（0.2S），如图51；第8步：设定01档位所有测试步骤测试停止时间（紧接第7步按STORE键，前面板01档位第1键LED灯应亮起，继续按STORE键，3、4键LED灯此时应同时亮起，此时整个测试程序应停止在01档位第1键（同时档位及窗口显示区应显示测试停止时间00（0.0S），如果档位显示窗口未显示00测试停止时间，此时应将BANK档位往下调至00，如图52；（图52）第9步：然后紧接第8步接着按EXIT退出键或STORE键退出自动编程，此时前面板01档位判定窗口应显示“n1”状态，如图53；（图53）第10步：当第9步自动编程全部完成后，连接测试治具及输入端DC INPUT线材后，按前面板01档位START键正式进行自动测试，如图54；（图54）六、结束语：以上手动测试编程及自动测试编程步骤说明及图片仅供参考，产品测试编程的具体操作还要根据技术资料要求及实际测试状况作调试。

电子负载计量操作规程
《电子负载计量操作规程》
一、引言
电子负载是一种用于模拟各种负载条件的仪器，用来测试电源和电池的性能。

在使用电子负载进行计量操作时，需要遵守一定的操作规程，以确保测试结果的准确性和可靠性。

二、操作流程
1. 确认设备状态：在进行电子负载计量操作之前，需要确认设备的开关状态、通风状态以及电源连接等情况，确保设备处于正常工作状态。

2. 设置负载参数：根据具体的测试需求，设置电子负载的负载参数，包括电流、电压、功率等。

在设置参数的过程中，需要注意参数的范围和精度，避免超出设备的承载能力或测试范围。

3. 连接设备：将需要进行测试的电源或电池与电子负载进行连接，确保连接稳固和正确。

4. 启动测试：启动电子负载进行测试，根据需求监测并记录测试过程中的各项参数，包括输出电流、电压、功率、温度等。

三、注意事项
1. 安全用电：在进行电子负载计量操作时，需要严格遵守安全用电的规定，确保设备和人员的安全。

2. 负载参数范围：在设置负载参数时，需要注意参数的范围和精度，确保测试的准确性和可靠性。

3. 监测和记录：在测试过程中，需要及时监测和记录各项参数，以便后续分析和评估测试结果。

四、结束操作
1. 结束测试：在完成测试后，需要关闭电子负载并断开与被测设备的连接。

2. 故障处理：如果在测试过程中出现设备故障或异常情况，需要及时处理并记录故障情况。

3. 数据处理：对测试过程中获取的数据进行处理和分析，得出测试结论并记录。

通过严格遵守《电子负载计量操作规程》，可以确保电子负载测试操作的准确性和可靠性，为相关领域的科学研究和工程应用提供有力支持。

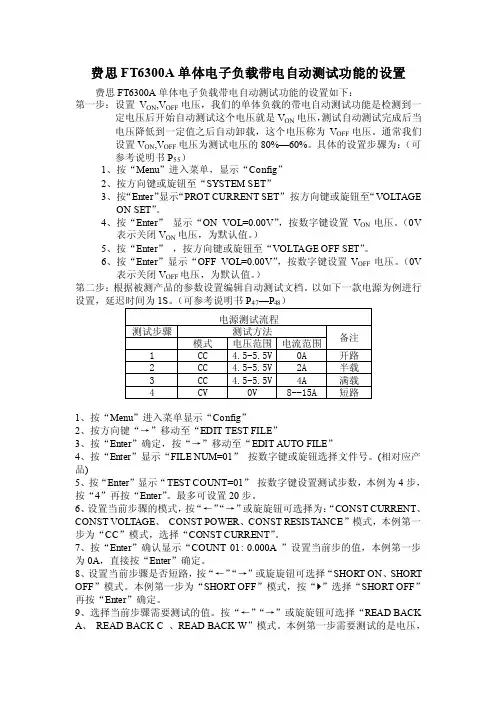

费思FT6300A 单体电子负载带电自动测试功能的设置 费思FT6300A 单体电子负载带电自动测试功能的设置如下：第一步：设置V ON ,V OFF 电压，我们的单体负载的带电自动测试功能是检测到一定电压后开始自动测试这个电压就是V ON 电压，测试自动测试完成后当电压降低到一定值之后自动卸载，这个电压称为V OFF 电压。

通常我们设置V ON ,V OFF 电压为测试电压的80%—60%。

具体的设置步骤为：（可参考说明书P 55）1、按“Menu ”进入菜单，显示“Config ”2、按方向键或旋钮至“SYSTEM SET ”3、按“Enter ”显示“PROT CURRENT SET ” 按方向键或旋钮至“VOLTAGE ON SET ”。

4、按“Enter ” 显示“ON VOL=0.00V ”，按数字键设置V ON 电压。

（0V 表示关闭V ON 电压，为默认值。

）5、按“Enter ” ，按方向键或旋钮至“VOLTAGE OFF SET ”。

6、按“Enter ”显示“OFF VOL=0.00V ”，按数字键设置V OFF 电压。

（0V 表示关闭V OFF 电压，为默认值。

）第二步：根据被测产品的参数设置编辑自动测试文档。

以如下一款电源为例进行设置，延迟时间为1S 。

（可参考说明书P 47—P 48）测试步骤模式电压范围电流范围1CC 4.5-5.5V 0A 开路2CC 4.5-5.5V 2A 半载3CC 4.5-5.5V 4A 满载4CV 0V 8--15A 短路测试方法电源测试流程备注 1、按“Menu ”进入菜单显示“Config ”2、按方向键“→”移动至“EDIT TEST FILE ”3、按“Enter ”确定，按“→”移动至“EDIT AUTO FILE ”4、按“Enter ”显示“FILE NUM=01” 按数字键或旋钮选择文件号。

(相对应产品)5、按“Enter ”显示“TEST COUNT=01” 按数字键设置测试步数，本例为4步，按“4”再按“Enter ”。

1、自动测试功能TC01A4车充测试流程工序 测试步骤测试方法 纹波范围（mV） 模式 电流范围（A） 电压范围（V）第一步 空载 0 5.0～5.4≤50mV 第二步 负载 2.1 4.7～5.25第三步 过流 4 0～0.52、编辑测试档①设置最大电流值；②设置最大电压值；③设置最大功率值；④设置第一步为空载模式，电流0A，电压范围5.0～5.4V，测试时间0.1S；⑤设置第二步为负载模式，电流2.1A，电压范围4.7～5.25V，测试时间１S；⑥设置第三步为过流模式，电流4A，电压范围0～0.5V，测试时间１S；⑦把编辑好的自动测档保存到EEPROM（电子式可清除程序化只读存储器）中；⑧自动测试档编辑完成，按键两次退出菜单。

自动测试文档由技术人员按产品测试规格书上各项标准进行设置。

第 1 页共 3 页3、快速取出测试档下面的方法可以在仪器重上电后快速的从EEPROM中调出原先编辑好的测试档：①按下键进入菜单项，显示屏显示＞CONFIG②按▼键移动菜单到＞LIST SET项③按键进入下一层菜单，显示屏显示＞MODE SET④按▼键移动菜单到＞CALL TEST FILE项⑤按键进入下一层菜单，显示屏显示＞RECALL 1⑥此时按❶键调出第1组测试档案，按❷键调出第2组测试档案⑦按键确认，读取原先编辑好的测试档⑧连续按两次键退出读取操作。

4、设置触发方式为外部信号触发方式或键触发方式下面的方法可以在仪器重上电后如何设置触发方式：①按下键进入菜单项，显示屏显示＞CONFIG②按键进入下一层菜单，显示屏显示＞INITIAL CONFIG③按▼键移动菜单到＞TRIGGER SOURCE项④按键进入下一层菜单，显示屏显示＞IMMEDIATE<DEF>⑤如果使用前面板键触发方式，则按▼键移动菜单到＞IMMEDIATE<DEF>项第 2 页共 3 页⑥如果使用成外部触发方式，则按▼键移动菜单到＞EXTERNAL项⑦按键确认，此时已设置为外部信号触发方式⑧连续按两次键退出MENU设置操作。

电子负载仪操作规程WCS文件编号 DS-WI-ENG-04 深圳市缔轩科技有限公司SHENZHEN DISUN TECHNOLOGY CO.,LTD 制定部门工程部制定日期 2014.08.29电子负载仪操作规程版本 A 页次 1 of 31.目的:为了使仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本操作规程。

2.范围:适用于IT8511A+型直流可编程电子负载仪的操作、维护和管理。

3.仪器主要参数, 输入电压150V max;输入电流 30A max;输入功率150W max。

, 操作模式:除了4个经典模式外,还包含电池放电模式、动态测试等。

定电流操作模式:不管输入电压是否改变，电子负载消耗一个恒定的电流。

定电压操作模式: 电子负载将消耗足够的电流来使输入电压维持在设定的电压上。

定电阻操作模式:电子负载被等效为一个恒定的电阻会随着输入电压的改变来线性改变电流。

定功率操作模式: 电子负载将消耗一个恒定的功率，如果输入电压升高，则输入电流将减少，功率P(=U * I )将维持在设定功率上。

4.仪器面板介绍14 131 2 3 4 5 6 7 8 9 10 11 12序号名称序号名称电源开关 CR键为选择定电阻模式，设定电阻输入值 1 8Local按键和Shift复合按键控制负载的输入状态:开启/关闭 2 9 数字键:设置参数值;组合实现菜单的功能上下左右移动键 3 10CC键为选择定电流模式，设定电流输入值输入端正极 4 11CW键为选择定功率模式，设定功率输入值输入端负极 5 12确认键调节旋钮 6 13CV键为选择定电压模式，设定电压输入值显示屏 7 14制订伍春生 2014.08.29 审核批准文件编号 DS-WI-ENG-04 深圳市缔轩科技有限公司SHENZHEN DISUN TECHNOLOGY CO.,LTD 制定部门工程部制定日期 2014.08.29电子负载仪操作规程版本 A 页次 2 of 35.操作模式实例5.1 定电流模式操作CC (设定一个从0到限定电流范围的定电流值) 有三种方法可以改变定电流值:1. 在定电流模式下旋转调节旋钮，将会改变定电流值2. 在定电流模式下，直接按数字键输入数值，按Enter键确认，亦可改变定电流值3. 在定电流模式下，用键移动光标，按键调整对应位上的值下面以DC12V/1A的适配器测试，DC端电流恒定在1A为例:1. 将适配器插上电，DC头接在仪器的输入端，正负极一一对应接好;2. 按CC键，将电流值设定在I=1.000A，然后按下ON/OFF键开启;3. 此时显示屏右上角显示实际负载电流0.998A;4. 微调一下旋钮，使右上角的实际电流接近1.000A即可。

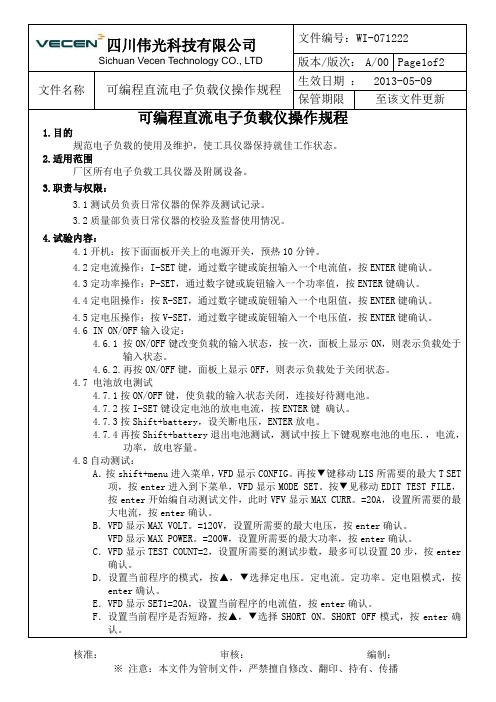

文件名称可编程直流电子负载仪操作规程生效日期： 2013-05-09 保管期限至该文件更新可编程直流电子负载仪操作规程1.目的规范电子负载的使用及维护，使工具仪器保持就佳工作状态。

2.适用范围厂区所有电子负载工具仪器及附属设备。

3.职责与权限：3.1测试员负责日常仪器的保养及测试记录。

3.2质量部负责日常仪器的校验及监督使用情况。

4.试验内容：4.1开机：按下面面板开关上的电源开关，预热10分钟。

4.2定电流操作：I-SET键，通过数字键或旋扭输入一个电流值，按ENTER键确认。

4.3定功率操作：P-SET，通过数字键或旋钮输入一个功率值，按ENTER键确认。

4.4定电阻操作：按R-SET，通过数字键或旋钮输入一个电阻值，按ENTER键确认。

4.5定电压操作：按V-SET，通过数字键或旋钮输入一个电压值，按ENTER键确认。

4.6 IN ON/OFF输入设定：4.6.1 按ON/OFF键改变负载的输入状态，按一次，面板上显示ON，则表示负载处于输入状态。

4.6.2.再按ON/OFF键，面板上显示0FF，则表示负载处于关闭状态。

4.7 电池放电测试4.7.1按ON/OFF键，使负载的输入状态关闭，连接好待测电池。

4.7.2按I-SET键设定电池的放电电流，按ENTER键确认。

4.7.3按Shift+battery，设关断电压，ENTER放电。

4.7.4再按Shift+battery退出电池测试，测试中按上下键观察电池的电压.，电流，功率，放电容量。

4.8自动测试：A．按shift+menu进入菜单，VFD显示CONFIG。

再按▼键移动LIS所需要的最大T SET 项，按enter进入到下菜单，VFD显示MODE SET。

按▼见移动EDIT TEST FILE，按enter开始编自动测试文件，此时VFV显示MAX CURR。

=20A，设置所需要的最大电流，按enter确认。

B．VFD显示MAX VOLT。

费思可编程直流电子负载的测试方法
一、电子负载定义及分类
电子负载，顾名思义，是用电子器件实现的负载功能，其输出端口符合欧姆定律。

具体地说，电子负载是通过控制内部功率器件MOSFET或晶体管
的导通量，使功率管耗散功率，消耗电能的设备。

广泛运用于飞机、舰船、发电机组、蓄电池、蓄电池组日常维护、放电、活化实验、电源设备实验、老化、电参数性能测试、科研生产、教学等各个领域。

电子负载一般具有定电流、定电压、定电阻、定功率、短路及动态负载多种模式，可以模拟各种不同的负载状况。

而根据负载接入电流类别的不同，电子负载可分为直流电子负载和交流电子负载。

1、直流电子负载
直流电子负载是能吸收直流电能，并将吸收的直流电能耗散、储存或回馈电网的一种电子电路装置，该装置所吸收的电流大小可以调节或设置，其端口输入特性符合欧姆定律。

直流电子负载应用量很大，其主要通过模拟实物负载和负载波形，既可以实现对电源供应器规格特性的测试，也可作为ATE或ATS系统的组成单元，在线对充电器、蓄电池等的寿命特性及功率电子元器件的参数特性进行测试。

2、交流电子负载
交流电子负载可以模拟真实环境中的负载(用电器)，一般对交流电源要
求比较严格的厂家都会用交流电子负载来检测电源的好坏。

它有好多功能，可以调节负载大小，以及短路，过流，动态等等。

二、电子负载市场状况。

1.目的：确保产品质量满足客户要求。

2.范围：本公司所有产品性能测试。

3.职责：品质部检验人员负责设备的使用和保养，以及试验结果的记录。

4.设备名称：负载仪。

5.作业流程：5.1打开电源开关处于“ON”状态，负载测试仪在每次使用之前要预热五分钟。

5.2根据测试要求选择测试模式：CC模式按：I-set，CV模式按：V-set，CP模式按：P-set，CR模式按：R-set，Short模式按：Shift + Short（数字9键）。

5.3依据公司及客户测试要求设定测试自动测试程序：5.3.1按ESC键→Shift﹢Menu键→进入“MENU CONFIG”→按下翻键至“MENU AUTO TEST”→按Enter键进入“LOAD AUTO TEST”→按下翻键至“EDIT AUTO TEST”→按Enter键进入记忆储存“EDITAUTO TEST 1至8”按下翻键选择1到8数字进行设置。

5.3.1（例如5）按Enter键→显示”STEP LENG= 1至X “ 依据常规测试标准有两步，选择按2键→“STEP1：xxxxx”按下翻键选定→“STEP1：LOADOFF MODE”按Enter键→测试时间“DELAY TM X S”依据常规测试标准0.2秒选择按0 +.2键，按Enter键→“MINIMUM VOLT=xxxxV”依据《产品参数表》要求的下限电压按数字键0至9进行设定，按Enter键确认，→“MAXIMUM VOLT=xxxxV”依据《产品参数表》要求的上限电压按数字键0至9进行设定，按Enter键确认，→“STEP2：xxxxx”按下翻键选定→“STEP2：CV MODE”后按Enter键→ “STEP2：TESTxxx”按下翻键选定→“STEP2：TEST CURRENT”后按Enter键→测试时间“DELAY TM X S”，依据常规测试标准0.2秒选择按0+.2键，按Enter键→“INPUT VOLT=xxxxV”依据常规测试要求为4.75V，选择按4+.+7+5键后按Enter键→“MINIMUM CURR=xxxxA”依据《产品参数表》下限电流规格选择按数字键0至9进行设定，按Enter键→“MAXIMUMCURR=xxxxA”依据《产品参数表》上限电流规格选择按数字键0至9进行设定，按Enter键→“LOAD AUTO TEST”，按“ESC”键退出设置。

1 使用说明2．操作步骤1)定电流操作I-Set(设定一个从0到限定电流范围的定电流值)A.与定电流模式下旋转Rotary SW,将会改变电流值:a)按I-est键b)透过旋转钮设定到需要值c)按Enter键确认B.与定电流模式直接输入数字键，按Enter键确认，亦可改变定电流值a)按I-est键b)按数字键盘输入设定值c)按Enter键确认2)定功率操作P-Set(设定一个从0到限定功率范围的定功率值)a)于定功率模式下旋转RotarySW, 将会改变定功率值b)于定功率模式下直接输入数字键，按Enter键确认，亦可改变功率3)定电阻操作R-set（设定一个从0.1Ω到4000Ω范围内定电阻值）a)于定电阻模式下旋转RotarySW,将会改变定电阻值b)于定电阻模式下直接输入数字键，按Enter键确认，亦可改变功率4)定电压操作V-set（设定一个从0.1V到限定电压范围的定电压值）a)于定电压模式下旋转Rotary SW, 将会改变定电压值b)于定电压模式下直接输入数字键，按Enter键确认，亦可改变电压值5)IN ON/OFF输入设定可使用on/off键改变电子负载状态，改建为反转状态，即输入关闭状态下按此键，则输入变更为开启ON；同理，于输入开启状态下按此键，则输入变更为关闭OFF状态。

6)动态测试功能A 动态测试参数的设定: 通过按Shift+S-Tran键设定动态测试参数B 动态测试操作:动态操作可以使负载在两种负载设定值间反复切换，按上述步骤设定好动态测试参数后打开负载电源，按Shift+Tran开始执行动态测试，测试完成在此按Shift+Tran停止动态测试操作。

3 注意事项1)在进行测量时，不可接触设备外壳和被测体，防止电击.2)测量结束后一定要立即关闭电源，防止人员因接触电源输出口而受到人身伤害.。
