【化学】 化学图像题汇编选择题练习经典

【化学】化学图像题汇编专题(含答案)经典一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。

【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。

故选A。

【点睛】向硫酸中不断加水pH值不能到7。

2．下列四个图象，分别对应四种操作过程，其中正确的是（）A．浓硫酸长期露置在空气B．向一定体积的氢氧化钠溶液中逐滴加入稀盐酸中C．往一定量的NaOH 和 Na2CO3混合液中加入过量的盐酸D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【答案】C【解析】【分析】【详解】A、浓硫酸具有吸水性，浓硫酸长期露置在空气中，溶质质量不变，溶剂质量增加，溶质质量分数减小，但溶质质量分数不可能为0，故选项错误。

B、向一定体积的氢氧化钠溶液中逐滴加入稀盐酸，碱性逐渐变弱，pH值的变化是从大于7逐渐的减小到小于7，故选项错误。

C、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，再与碳酸钠反应，所以加入一定量的盐酸后，才会生成气体；故选项正确。

D、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，但达到饱和状态后，不再溶解，溶质质量分数先增大，后不变，故选项错误。

故选：C。

3．分析下列实验图像，得到的结论正确的是A．双氧水溶液制氧气，a未使用催化剂，b使用了催化剂B．某温度下，向饱和石灰水中加入生石灰，则y轴可以表示溶质的质量分数C．分别向足量且等质量的盐酸中加入铁粉、锌粉，则曲线b代表的是加入锌粉的情况D．溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体，则最终两溶液质量相等【答案】C【解析】试题分析：解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，A、双氧水溶液制氧气，使用催化剂可以加快化学反应速率，但产生的氧气质量不变，故a表示使用催化剂，b 表示未使用了催化剂，错误，B、向一定温度下的饱和氢氧化钙溶液中加入氧化钙固体，由于氧化钙固体会与水反应，放热使温度升高，溶解度降低，溶质质量分数减少，待温度下降，溶解度又升高，溶质质量分数又升高至原数值，错误，C、根据化学方程式：Zn+2HCl=ZnCl2+H2↑中Zn与H2的质量关系为65:2，Fe + 2HCl=FeCl2+H2↑中Fe与H2的质量关系为56:2，表示相同质量的金属，铁与盐酸反应产生的氢气质量更大，这样溶液中跑掉的质量更大，溶液质量增加更大，故则曲线b代表的是加入锌粉的情况，正确，D、根据溶解度曲线，两者物质的溶解度随温度的变化趋势不同，故溶质为a、b的两质量相等的饱和溶液，温度由T2降至T1，分别析出不含结晶水的a、b固体质量不相等，故最终两溶液质量不相等，错误，故选C考点：图像题的解答4．下列图像不能正确反映其对应变化关系的是A．向一定质量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量C．向一定量硝酸银溶液中逐渐加入铜粉至过量D．向一定浓度的NaOH溶液中加水稀释【答案】B【解析】【分析】【详解】A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。

化学平衡图像一、选择题（本题包括35小题，每小题2分，共70分。

每小题有一个或两个选项符合题意。

）1．一定温度下，在2L的密闭容器中，X、Y、Z三种气体的物质的量随时间变化的曲线如右图所示，下列描述正确的是（）A．反应开始到10s，用Z表示的反应速率为0.158mol/(L·s）B．反应开始时10s，X的物质的量浓度减少了0.79mol/LC．反应开始时10s，Y的转化率为79.0%D．反应的化学方程式为：X(g)＋Y(g)Z(g)2．T℃时，A气体与B气体反应生成C气体。

反应过程中A、B、C浓度变化如图（Ⅰ）所示，若保持其他条件不变，温度分别为T1和T2时，B的体积分数与时间的关系如图（Ⅱ）所示，则下列结论正确的是（）A．在（t1＋10）min时，保持其他条件不变，增大压强，平衡向逆反应方向移动B．t1＋10）min时，保持容器总压强不变，通入稀有气体，平衡向逆反应方向移动C．T℃时，在相同容器中，若由0.3mol·L—1 A 0.1 mol·L—1 B和0.4 mol·L—1 C反应，达到平衡后，C的浓度仍为0.4 mol·L—1D．其他条件不变，升高温度，正、逆反应速率均增大，且A的转化率增大3．已知可逆反应aA＋bB cC中，物质的含量A%和C%随温度的变化曲线如图所示，下列说法正确的是（）A．该反应在T1、T3温度时达到过化学平衡B．该反应在T2温度时达到过化学平衡C．该反应的逆反应是放热反应D．升高温度，平衡会向正反应方向移动4．右图表示反应N 2（g）＋3H2（g）2NH3（g）；ΔH＝－92.2kJ/mol。

在某段时间t0～t6中反应速率与反应过程的曲线图，则氨的百分含量最高的一段时间是（）A．t0～t1B． t2～t3C． t3～t4D． t5～t65．反应过程中A（g）、B（g）、C（g）物质的量变化如图所示，根据图中所示判断下列说法正确的是（）A ．10～15 min 可能是加入了正催化剂B ．10～15 min 可能是降低了温度C ．20 min 时可能是缩小了容器体积D ．20 min 时可能是增加了B 的量6．在一定条件下，将X 和Y 两种物质按不同的比例放入密闭容器中反应，平衡后测得X ，Y 的转化率与起始时两物质的物质的量之比n x /n y 的关系如图所示，则X ，Y 的反应方程式可表示为（ ）A ． 2X ＋Y 3ZB ． 3X ＋2Y 2ZC ． X ＋3Y ZD ． 3X ＋Y Z7．可逆反应aX （g ）＋bY （g ）cZ （g ）在一定温度下的一密闭容器内达到平衡后，t 0时改变某一外界条件，化学反应速率（v ）－时间（t ）图象如右图。

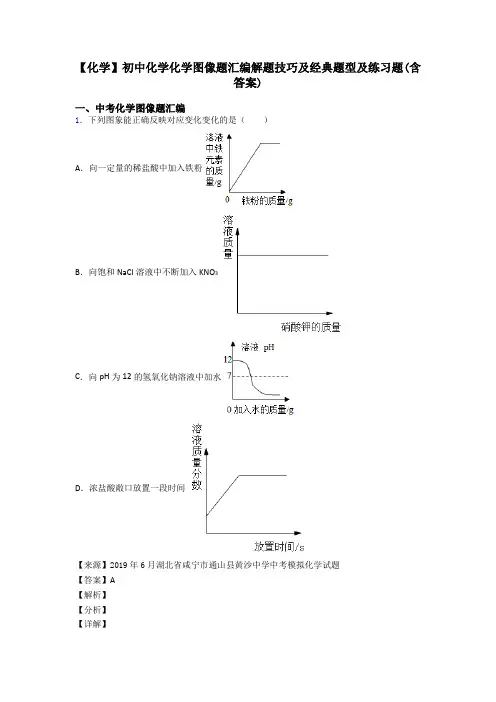

【化学】初中化学化学图像题汇编解题技巧及经典题型及练习题(含答案)一、中考化学图像题汇编1．下列图象能正确反映对应变化变化的是（）A．向一定量的稀盐酸中加入铁粉B．向饱和NaCl溶液中不断加入KNO3C．向pH为12的氢氧化钠溶液中加水D．浓盐酸敞口放置一段时间【来源】2019年6月湖北省咸宁市通山县黄沙中学中考模拟化学试题【答案】A【解析】【分析】【详解】A、向一定量的稀盐酸中加入铁粉，生成氯化亚铁溶液和氢气，溶液中铁元素的质量逐渐增加，至完全反应，不再发生改变，故选项正确。

B、向饱和NaCl溶液中不断加入KNO3，硝酸钾能继续溶解，溶液的质量逐渐增加，至达到饱和状态，不再发生改变，故选项错误。

C、向pH为12的氢氧化钠溶液中加水，溶液始终显碱性，pH不可能小于7，故选项错误。

D、浓盐酸具有挥发性，溶质质量减少，溶剂质量不变，则溶质质量分数逐渐减小，故选项错误。

故选：A。

2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。

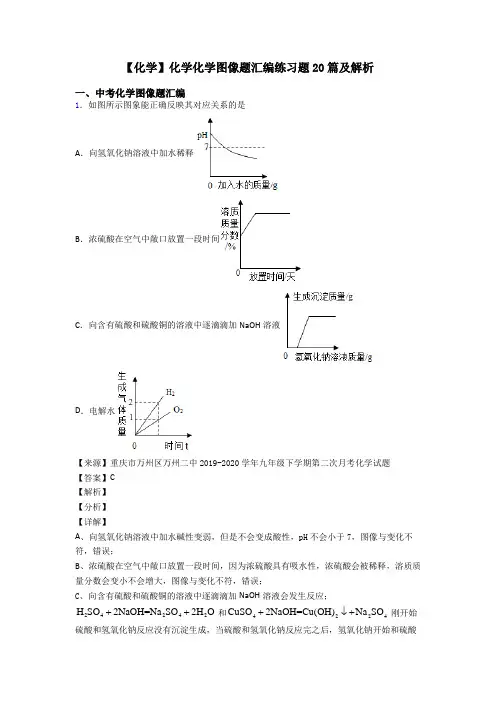

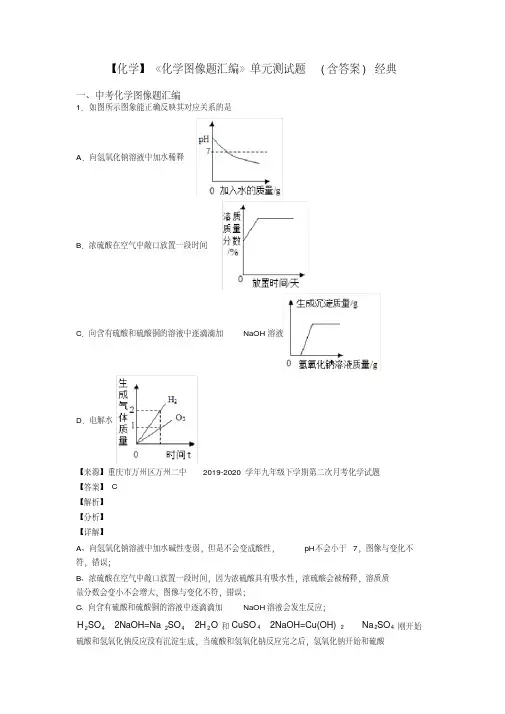

【化学】化学化学图像题汇编练习题20篇及解析一、中考化学图像题汇编1．如图所示图象能正确反映其对应关系的是A ．向氢氧化钠溶液中加水稀释B ．浓硫酸在空气中敞口放置一段时间C ．向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH 溶液D ．电解水【来源】重庆市万州区万州二中2019-2020学年九年级下学期第二次月考化学试题【答案】C【解析】【分析】【详解】A 、向氢氧化钠溶液中加水碱性变弱，但是不会变成酸性，pH 不会小于7，图像与变化不符，错误；B 、浓硫酸在空气中敞口放置一段时间，因为浓硫酸具有吸水性，浓硫酸会被稀释，溶质质量分数会变小不会增大，图像与变化不符，错误；C 、向含有硫酸和硫酸铜的溶液中逐滴滴加NaOH 溶液会发生反应；24242H SO 2NaOH=Na SO 2H O ++ 和4224CuSO 2NaOH=Cu(OH)Na SO +↓+ 刚开始硫酸和氢氧化钠反应没有沉淀生成，当硫酸和氢氧化钠反应完之后，氢氧化钠开始和硫酸铜反应开始生成沉淀，反应结束之后，沉淀质量不变出现一条水平线，选项符合题意，正确；D、电解水生成的氢气和氧气体积比为2：1，质量比不是2：1，图像错误；故选：C2．在一定质量的Ba（OH）2溶液中，不断加入一定质量分数的稀H2SO4，下列图象正确的是（）A．B．C．D．【答案】A【解析】【详解】A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象错误；C、中和反应放热，随着反应的进行，溶液温度先逐渐增加，随着反应的逐渐停止同时溶液不断向环境中散热溶，液的温度又降到常温，图象错误；D、随着稀H2SO4的加入，溶液中的水持续增加，图象错误。

故选：A。

【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答。

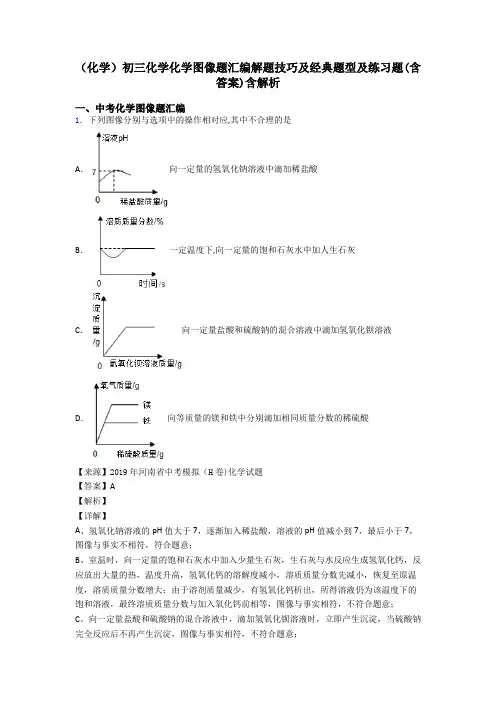

（化学）初三化学化学图像题汇编解题技巧及经典题型及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像分别与选项中的操作相对应,其中不合理的是A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定温度下,向一定量的饱和石灰水中加人生石灰C．向一定量盐酸和硫酸钠的混合溶液中滴加氢氧化钡溶液D．向等质量的镁和铁中分别滴加相同质量分数的稀硫酸【来源】2019年河南省中考模拟（H卷)化学试题【答案】A【解析】【详解】A、氢氧化钠溶液的pH值大于7，逐渐加入稀盐酸，溶液的pH值减小到7，最后小于7，图像与事实不相符，符合题意；B、室温时，向一定量的饱和石灰水中加入少量生石灰，生石灰与水反应生成氢氧化钙，反应放出大量的热，温度升高，氢氧化钙的溶解度减小，溶质质量分数先减小，恢复至原温度，溶质质量分数增大；由于溶剂质量减少，有氢氧化钙析出，所得溶液仍为该温度下的饱和溶液，最终溶质质量分数与加入氧化钙前相等，图像与事实相符，不符合题意；C、向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液时，立即产生沉淀，当硫酸钠完全反应后不再产生沉淀，图像与事实相符，不符合题意；D 、等质量的金属镁和铁中分别滴入溶质质量分数相等的稀硫酸至过量，开始时金属过量，稀硫酸完全反应，生成氢气的质量相同；当向等质量的镁和锌中加入溶质质量分数相同的稀硫酸至过量，则镁和锌全部参加反应，22Mg +2HCl MgCl +H 242↑═，22Fe+2HCl FeCl +H 562↑═通过反应的化学方程式以及金属与酸反应生成氢气的质量关系可以看出，镁生成的氢气大于铁，图像与事实相符，不符合题意。

故选A 。

2．下列各图象不能正确反映各对应变化的是（ ）A ．向一定量的氢氧化钠溶液中滴加稀盐酸B ．一定量的石灰石与足量的稀盐酸反应C ．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液D ．相等质量的镁和铁分别与足量的10%稀硫酸反应【答案】D【解析】试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A 、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B 、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C 、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D 、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D 考点：图象题3．下列图像能正确反映对应变化关系的是A．在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量B．一氧化碳还原氧化铁C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉【答案】D【解析】【详解】A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误；D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。

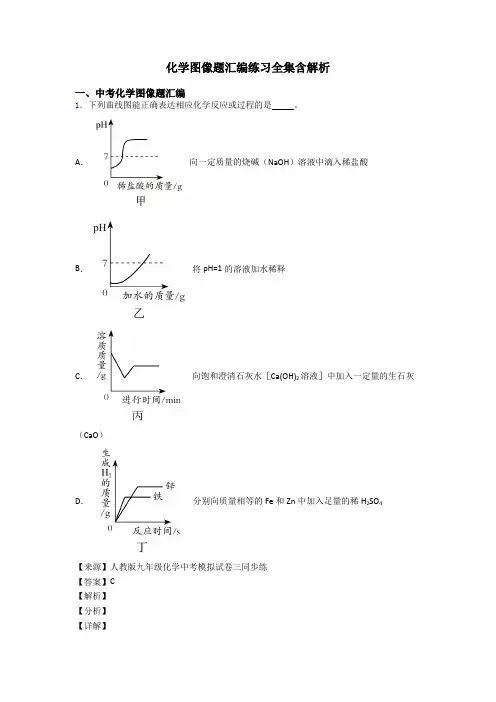

化学图像题汇编练习全集含解析一、中考化学图像题汇编1．下列曲线图能正确表达相应化学反应或过程的是。

A．向一定质量的烧碱（NaOH）溶液中滴入稀盐酸B．将pH=1的溶液加水稀释C．向饱和澄清石灰水［Ca(OH)2 溶液］中加入一定量的生石灰（CaO）D．分别向质量相等的Fe和Zn中加入足量的稀H2SO4【来源】人教版九年级化学中考模拟试卷三同步练【答案】C【解析】【分析】【详解】A、烧碱溶液为氢氧化钠溶液，溶液显碱性，在未加入盐酸时，pH应大于7，随着盐酸的加热，pH开始减小，当最终消耗完毕氢氧化钠后，溶液pH小于7，选项A错误；B、pH=1的溶液为酸性溶液，无限稀释后，最终趋近于水的pH，无限接近于7，不能大于7，选项B错误；C、氧化钙加入氢氧化钙饱和溶液中，氧化钙与水反应生成氢氧化钙，并且放出热量，此时溶剂减少，氢氧化钙析出，溶质质量减小，温度升高，氢氧化钙溶解度降低，氢氧化钙也析出，溶解溶质质量减少，当温度恢复至反应前温度是，温度降低，氢氧化钙溶解度增大，又溶解部分氢氧化钙，但是有一部分水与氧化钙反应，所以此时溶剂减少，溶解的溶质比开始时变小，但是此时的溶液为饱和溶液，溶质质量此后保持不变，选项C正确；D、锌的金属活动性强于铁，所以与酸反应生成氢气的速率是锌大于铁，即刚开始时，在相同时间内，锌生成的氢气多，但是铁的相对原子质量小于锌，所以最终生成氢气的质量是铁大于锌，因此图中标准的锌和铁的曲线应该互换一下位置，选项D错误。

故选C。

2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。

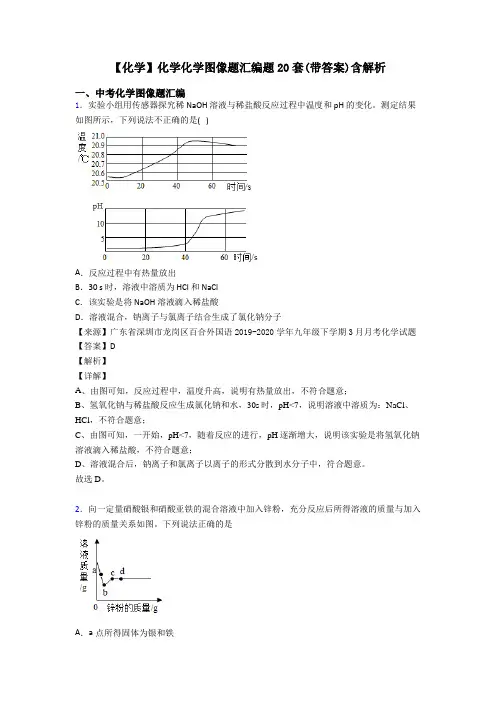

【化学】化学化学图像题汇编题20套(带答案)含解析一、中考化学图像题汇编1．实验小组用传感器探究稀 NaOH 溶液与稀盐酸反应过程中温度和 pH 的变化。

测定结果如图所示，下列说法不正确的是( )A．反应过程中有热量放出B．30 s 时，溶液中溶质为 HCl 和 NaClC．该实验是将 NaOH 溶液滴入稀盐酸D．溶液混合，钠离子与氯离子结合生成了氯化钠分子【来源】广东省深圳市龙岗区百合外国语2019-2020学年九年级下学期3月月考化学试题【答案】D【解析】【详解】A、由图可知，反应过程中，温度升高，说明有热量放出，不符合题意；B、氢氧化钠与稀盐酸反应生成氯化钠和水，30s时，pH<7，说明溶液中溶质为：NaCl、HCl，不符合题意；C、由图可知，一开始，pH<7，随着反应的进行，pH逐渐增大，说明该实验是将氢氧化钠溶液滴入稀盐酸，不符合题意；D、溶液混合后，钠离子和氯离子以离子的形式分散到水分子中，符合题意。

故选D。

2．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入锌粉的质量关系如图。

下列说法正确的是A．a点所得固体为银和铁B．b点所得溶液中的溶质为硝酸银、硝酸亚铁和硝酸锌C．c点所得固体为银、铁和锌D．d点所得溶液中的溶质为硝酸锌【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答，根据金属的活动性，向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，先后发生以下2个反应：2AgNO3+Zn=Zn(NO3)2+2Ag，Fe(NO3)2+ Zn=Zn(NO3)2+ Fe。

【详解】A、因为a~b都表示发生了第一个反应，故此时a点所得固体为银，没有铁，选项A错误；B、b点表示第一个反应恰好反应，故此时溶液中的溶质没有硝酸银，只有硝酸亚铁和硝酸锌，选项B错误；C、c点表示第2个反应也恰好反应完全，故此时所得固体为银、铁，没有锌，选项C错误；D、c~d表示锌过量，故d点所得溶液中的溶质为硝酸锌，选项D正确。

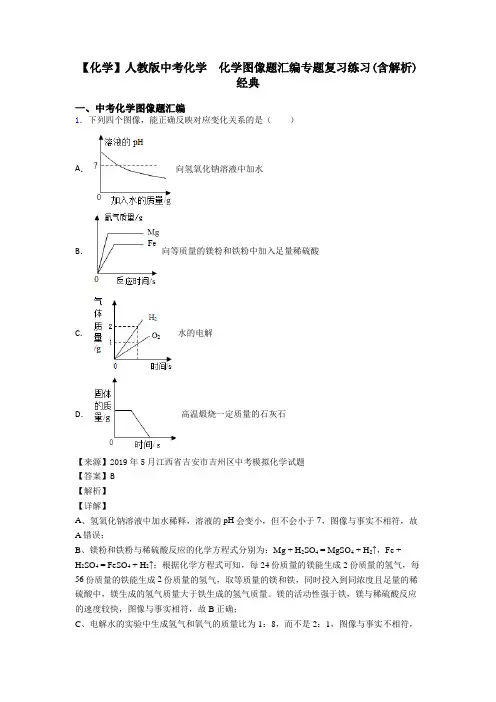

【化学】人教版中考化学化学图像题汇编专题复习练习(含解析)经典一、中考化学图像题汇编1．下列四个图像，能正确反映对应变化关系的是（）A．向氢氧化钠溶液中加水B．向等质量的镁粉和铁粉中加入足量稀硫酸C．水的电解D．高温煅烧一定质量的石灰石【来源】2019年5月江西省吉安市吉州区中考模拟化学试题【答案】B【解析】【详解】A、氢氧化钠溶液中加水稀释，溶液的pH会变小，但不会小于7，图像与事实不相符，故A错误；B、镁粉和铁粉与稀硫酸反应的化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe +H2SO4 = FeSO4 + H2↑；根据化学方程式可知，每24份质量的镁能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，取等质量的镁和铁，同时投入到同浓度且足量的稀硫酸中，镁生成的氢气质量大于铁生成的氢气质量。

镁的活动性强于铁，镁与稀硫酸反应的速度较快，图像与事实相符，故B正确；C、电解水的实验中生成氢气和氧气的质量比为1：8，而不是2：1，图像与事实不相符，故C错误；D、高温煅烧的一定量石灰石，后生成氧化钙质量，质量先减小，等到石灰石反应完后生成的氧化钙为一定值，而不是0，图像与事实不相符，故D错误。

故选B。

【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．图像能直观表达各种数据与量的关系，下图为某实验小组绘制的关于向硫酸与硫酸铜混合溶液中加入氢氧化钠溶液的变化过程的有关图像，横坐标为时间。

下列说法正确的是A．纵坐标为反应中生成沉淀的质量B．纵坐标为反应体系中水的质量C．A-B段表示稀硫酸和氢氧化钠在反应D．O-A、A-B、B-C段硫酸钠的质量经过了不变、变大、不变三个过程【答案】A【解析】【分析】硫酸和氢氧化钠反应的方程式为：H2SO4+2NaOH=Na2SO4+2H2O。

（化学）九年级化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．如图是X、Y、Z三种固体的溶解度曲线，下列有关说法中不正确的是（）A．Z的溶解度随温度的升高而降低B．t1℃时，Y的溶解度大于Z的溶解度C．t3℃时，X的饱和溶液中溶质的质量分数为40%D．t2℃时，X的溶解度和Y的溶解度相等【答案】C【解析】根据溶解度曲线，可以看出物质的溶解度随着温度的变化而变化的情况；还可以判断或比较某一物质在不同温度下的溶解度大小；饱和溶液中溶质的质量分数=×100%。

观察溶解度曲线，可以看出Z的溶解度随温度的升高而降低，A正确；观察溶解度曲线，可以看出t1℃时，Y的溶解度大于Z的溶解度，B正确；观察溶解度曲线，可以看出t3℃时，X的溶解度是100g，所以其饱和溶液溶质的质量分数是：×100%=50%，故C错误；观察溶解度曲线，可以看出t2℃时，X的溶解度和Y的溶解度相交于一点，说明二者的溶解度在此温度下相等， D正确。

2．下列图像能正确反映所对应叙述关系的是A．一定量的木炭还原氧化铜，剩余固体质量与反应时间的关系B．t℃时，向饱和硝酸钾溶液中加入硝酸钾晶体，溶质质量分数与加入硝酸钾质量的关系C ．将锌粒加入到一定量的稀硫酸中，溶液的质量与反应时间的关系D ．向硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，沉淀质量与加入量的关系 【答案】D 【解析】 【分析】 【详解】A 、木炭还原氧化铜生成铜和二氧化碳，方程式为：2ΔC+2CuO2Cu+CO ↑。

从方程式可知，生成物中含有铜单质，固体的质量一定不为0。

A 错误；B 、一定温度下，饱和的硝酸钾溶液不能继续在溶解硝酸钾了。

所以加入的硝酸钾无法继续溶解，溶质质量分数不变。

B 错误；C 、将锌和稀硫酸混合后，锌和稀硫酸反应生成硫酸锌和氢气，方程式为：2442Zn+H SO ZnSO +H ↑=。

由此可知，锌和稀硫酸一接触就会反应生成硫酸锌和氢气，溶液的质量逐渐增加，待硫酸消耗尽后，加入的锌粒不会反应，也不会形成溶液，则此时溶液的质量不变。

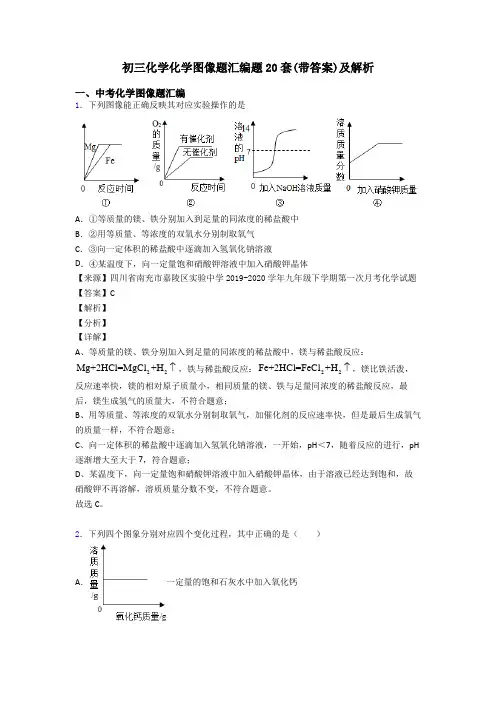

初三化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【来源】四川省南充市嘉陵区实验中学2019-2020学年九年级下学期第一次月考化学试题【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。

故选C 。

2．下列四个图象分别对应四个变化过程，其中正确的是（ ）A ．一定量的饱和石灰水中加入氧化钙B ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C ．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D ．向氢氧化钾溶液中不断加水，溶液的pH 与加入水的质量关系【答案】B【解析】【分析】【详解】A 、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C 、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D 、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH 减小，但是不能减小到7，更不能小于7，不符合题意。

【化学】化学化学图像题汇编专题练习(及答案)一、中考化学图像题汇编1．烧杯中盛有 x 溶液，逐滴加入（或通入）y 物质，烧杯内液体的 pH 变化如下图所示。

则符合该变化的一组物质是x yA NaOH 溶液稀 HCl（过量）B稀 H2SO4Mg（适量）C Ca(OH)2CO2（适量）D稀 HCl NaOH 溶液（过量）A．A B．B C．C D．D【来源】吉林省长春市农安县第三中学2019-2020学年九年级下学期三月份网络质量监测化学试题【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中添加稀盐酸至过量。

氢氧化钠溶液显碱性，pH大于7，随着稀盐酸的加入，溶液中的氢氧化钠被消耗，溶液的碱性减弱，pH逐渐减小。

当盐酸和氢氧化钠恰好完全反应后，继续滴加稀盐酸，则稀盐酸过量，此时溶液显酸性，pH小于7。

A错误；B、稀硫酸溶液显酸性，pH小于7，与图像不符。

B错误；C、氢氧化钙溶液显碱性，溶液的pH大于7。

氢氧化钙和二氧化碳反应生成碳酸钙沉淀和水，溶液的碱性逐渐减弱，则溶液的pH逐渐减小。

且生成的水呈中性，pH等于7。

C正确；D、稀盐酸溶液显酸性，pH小于7，与图像不符。

D错误。

故选C。

2．下列图像与所对应叙述相符的是()A．向pH=10的氢氧化钠溶液中不断加水B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体【答案】C【解析】【详解】A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。

（化学）化学化学图像题汇编练习题20篇含解析一、中考化学图像题汇编1．向一定量的饱和石灰水中加入少量生石灰，y随时间的变化趋势如图所示，则y可表示①溶质的质量②溶剂的质量③溶液的质量④溶液中溶质的质量分数A．①③B．①④C．②③D．①③④【答案】A【解析】试题分析：生石灰与水反应放热，使水的质量减少，生成的氢氧化钙要结晶析出，溶液的质量也要随温度的改变发生变化，因为温度不变的质量分数不变，故答案选择A考点：氧化钙的性质、饱和溶液的转化2．不能正确对应变化关系的图像是（）A．A图中横坐标既可以表示加入铁粉的质量，也可以表示加入部分变质的苛性钠质量B．B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性C．C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量D．D图中纵坐标既可以表示溶剂质量，又可表示溶液质量【答案】A【解析】【详解】A、一定质量的稀盐酸中加入铁粉，铁与稀盐酸反应生成氯化亚铁和氢气，产生氢气的质量从0逐渐增加，稀盐酸完全反应，氢气质量不再增加，A图中横坐标可以表示加入铁粉的质量；苛性钠部分变质，氢氧化钠中含有碳酸钠，一定质量的稀盐酸中加入部分变质的苛性钠，氢氧化钠先与稀盐酸反应生成氯化钠和水，氢氧化钠完全反应后碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，因此生成气体的质量先为0，一段时间后逐渐增加，完全反应后质量不再变化，A图中横坐标不能表示加入部分变质的苛性钠质量；A选项图像不能正确表示对应变化关系，符合题意；B、澄清石灰水中加入二氧化碳，氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，氢氧化钙完全反应后，氢氧化钙随着反应的进行逐渐减少至0，溶质质量逐渐减小至0，溶液中阴阳离子逐渐减少至0，溶液的导电性逐渐减弱至0，继续通入二氧化碳，碳酸钙、二氧化碳和水反应生成碳酸氢钙，碳酸氢钙易溶于水，溶质质量逐渐增加，溶液中阴阳离子逐渐增加，溶液的导电性逐渐增加，B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性，B选项图像能正确表示对应变化关系，不符合题意；C、加热氯酸钾制取氧气，二氧化锰做催化剂，氯酸钾分解生成氯化钾和氧气，根据质量守恒定律，钾元素守恒，反应过程中固体中钾元素质量保持不变，二氧化锰作为催化剂，二氧化锰的质量变化，不影响钾元素质量，C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量，C选项图像能正确表示对应变化关系，不符合题意；D、浓硫酸具有吸水性，敞口放置浓硫酸，随着放置时间的延长，浓硫酸逐渐变为稀硫酸，溶液中溶剂的质量逐渐增加，硫酸不挥发，溶质的质量不变，溶液的质量=溶质质量+溶剂质量，溶液的质量逐渐增加，稀硫酸不具有吸水性，一段时间后，溶剂的质量和溶液的质量都不再变化，另外浓硫酸不是100%的纯硫酸，溶剂质量和溶液质量的起始质量不为0，D图中纵坐标既可以表示溶剂质量，又可表示溶液质量，D选项图像能正确表示对应变化关系，不符合题意。

专题08 图像题(测试)一、选择题1．下列图象能够正确反映其对应变化关系的是()A．将浓盐酸露置在空气中一段时间B．向稀硫酸中滴加过量的氢氧化钠溶液C．向等质量的氧化镁、氢氧化镁中，分别加入溶质质量分数相同的稀盐酸至过量D．电解水实验中，生成的氢气和氧气之间的质量关系【答案】C【解答】解：A、浓盐酸具有挥发性，置在空气中一段时间，溶质质量减少，溶剂质量不变，溶质质量分数减小，故选项图象错误。

B、向稀硫酸中滴加过量的氢氧化钠溶液，酸性逐渐减弱，碱性逐渐增强，pH值的变化是从小于7逐渐的增大到大于7，故选项图象错误。

C、等质量的氧化镁、氢氧化镁中，氧化镁中含有的镁元素的质量多，分别加入溶质质量分数相同的稀盐酸至过量，氧化镁产生的氯化镁多，故选项图象正确。

D、通电分解水，生成氢气和氧气的体积(而不是质量)之比为2：1，故选项图象错误。

故选：C。

2．下列所示的四个图象能正确反映对应变化关系的是()A．向一定量的饱和石灰水中不断加入生石灰□B．向等质量的镁和锌中加入稀盐酸至过量C．向pH＝2的稀盐酸中加入pH＝12的氢氧化钠溶液D．向一定量的氢氧化钾和氯化钡的混合溶液中滴加稀硫酸【答案】B【解答】解：A．生石灰和水发生反应生成氢氧化钙，会消耗水，随着生石灰的不断加入溶液中的水不断减少，溶质也不断析出，溶质的质量会不断减少而不是不变，故A错误；B．在刚开始反应到金属反应完之前，加入的盐酸一样多，生成的氯化锌比氯化镁的质量多，相同质量的锌和镁与完全反应，生成的氯化镁的质量比氯化锌的质量多，故B正确；C．向稀盐酸中加入氢氧化钠溶液时，稀盐酸与氢氧化钠发生中和反应，pH值不断增大，随着氢氧化钠溶液的不断加入，溶液的pH不断增大，无限的接近12，但不会等于12，故C错误；D．向一定量的氢氧化钾和氯化钡的混合溶液中滴加稀硫酸，一开始滴加稀硫酸就有沉淀生成，故D错误。

故选：B。

3．实验室使用一定质量的高锰酸钾加热分解制氧气，各物理量随加热时间变化的图像正确的是A．B．C．D．【答案】D【解析】A、高锰酸钾受热分解，开始的一段时间不会生成氧气，氧气的质量逐渐增大，然后不变，故A错误；B、高锰酸钾受热分解，固体质量逐渐减少，钾元素的质量分数逐渐增大，然后不变，故B错误；C、二氧化锰的质量从零开始逐渐增大，然后不变，故C错误；D、固体中锰，钾元素的质量比不变，故D正确。

化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．下列图像中，坐标标示的量之间的变化关系与反应过程对应正确的是A．电解水B．分别加热 KNO3、Ca(OH)2 的饱和溶液（溶剂蒸发忽略不计）C．向两份等质量、相同质量分数的稀硫酸中，分别不断加入镁粉和锌粉D．用氯酸钾和二氧化锰混合加热制取氧气【答案】B【解析】【分析】【详解】A、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；B、分别加热KNO3、Ca（OH）2的饱和溶液时，虽然硝酸钾溶解度增大，但是质量分数不变，氢氧化钙溶解度减小，导致部分氢氧化钙析出，质量分数减小，该选项对应关系正确；C、向两份等质量、相同质量分数的稀硫酸中，分别不断加入镁粉和锌粉，硫酸中氢元素全部转化为氢气，稀硫酸完全反应后生成氢气质量相等，该选项对应关系不正确；D、用氯酸钾和二氧化锰混合加热制取氧气，由于二氧化锰是催化剂，反应过程中二氧化锰质量不变，该选项对应关系不正确。

故选：B。

2．向某混合溶液中滴加硫酸溶液的体积和生成气体或沉淀的质量关系如图所示,则该混合溶液可能是A．氯化钠、氯化钡B．氢氧化钠、硝酸钡C．氢氧化钠、碳酸钠D．氯化钠、碳酸钠【答案】C【解析】【分析】使硫酸产生沉淀的物质一般含有钡离子，且产生的沉淀不溶于稀酸。

【详解】A、滴加硫酸溶液,硫酸溶液与氯化钡溶液反应产生硫酸钡沉淀,刚开始就产生沉淀，不符合题意;B、滴加硫酸溶液,氢离子与氢氧根离子反应生成水，硫酸根离子与钡离子反应生成硫酸钡沉淀,因此反应刚开始就有沉淀生成，不符合题意;C、滴加硫酸溶液,硫酸溶液先与氢氧化钠溶液反应，当氢氧化钠溶液反应完,硫酸溶液再与碳酸钠溶液反应产生二氧化碳气体,符合题意;D、滴加硫酸溶液,硫酸溶液与碳酸钠溶液反应产生二氧化碳气体,反应刚开始就有气体产生，不符合题意。

故选C。

【点睛】本题难度较大，易错原因有:①没有掌握物质之间的化学反应;②对酸碱盐之间的优先反应原则不清楚;③没有分析清楚,反应物的量与生成气体或沉淀质量的关系。

最新【初中化学】化学图像题汇编练习题人教版经典一、中考化学图像题汇编1．向一定量的饱和石灰水中加入少量生石灰，y随时间的变化趋势如图所示，则y可表示①溶质的质量②溶剂的质量③溶液的质量④溶液中溶质的质量分数A．①③B．①④C．②③D．①③④【答案】A【解析】试题分析：生石灰与水反应放热，使水的质量减少，生成的氢氧化钙要结晶析出，溶液的质量也要随温度的改变发生变化，因为温度不变的质量分数不变，故答案选择A考点：氧化钙的性质、饱和溶液的转化2．下列四个图象分别对应四种实验操作过程，其中正确的是A．甲表示分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸B．乙表示向一定质量的稀盐酸中逐渐加入镁条，充分反应C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量D．丁表示高温加热一定质量的石灰石【答案】D【解析】【分析】【详解】A、稀硫酸浓度越大，反应越剧烈，但金属的质量相等，最终生成氢气的质量相等，故选项图象错误。

B、向一定质量的稀盐酸中逐渐加入镁条，原溶液是稀盐酸，一开始溶液的质量不可能为0，故选项图象错误。

C、稀硫酸与氢氧化钡溶液反应生成硫酸钡沉淀和水，至完全反应溶质质量分数变为0，继续加入氢氧化钡溶液，溶质质量分数逐渐增大，故选项图象错误。

D、高温加热一定质量的石灰石，但达到一定温度才能分解；碳酸钙分解生成氧化钙和二氧化碳，剩余固体的质量逐渐减少，至完全反应，不再发生改变，故选项图象正确。

故选：D。

3．下列图像分别与选项中的操作相对应，其中合理的是A．分别向相等质量的锌、铁中加入等质量分数的盐酸B．高温煅烧一定质量的石灰石C．向室温下的饱和石灰水中加入生石灰D．向硝酸钡和氢氧化钾的混合溶液中滴加稀硫酸【答案】A【解析】【分析】【详解】A、每56份质量的铁会生成2份质量的氢气，每65份质量的锌会生成2份质量的氢气。

所以分别向相等质量的锌、铁中加入等质量分数的盐酸，铁生成的氢气多。

A正确；B、石灰石的主要成分是碳酸钙，碳酸钙高温分解生成氧化钙和二氧化碳。

【化学】九年级化学化学图像题汇编试题(有答案和解析)一、中考化学图像题汇编1．如图是甲、乙、丙三种固体物质的溶解度曲线。

下列说法正确的是()A．20°C时，甲和丙的溶解度相等B．50 °C时，将30 g甲物质加入到50 g水中不断搅拌，可形成80 g溶液C．甲中混有少量丙时，可用蒸发结晶的方法提纯甲D．将三种物质的饱和溶液从50 °C降温至20 °C ，所得溶液溶质质量分数的大小关系是：乙>甲=丙【答案】A【解析】【详解】A、由图可知，20°C时，甲和丙的溶解度相等，A正确；B、50 °C时，将30 g甲物质加入到50 g水中不断搅拌，根据甲物质的溶解度曲线可知，50°C时，50g水中仅能溶解25g甲物质，形成溶液的质量为50g+25g=75g， B错误；C、甲物质的溶解度随温度的升高而增大，丙物质的溶解度随温度的升高而减小，甲中混有少量丙时，可通过降温结晶或冷却热饱和溶液的方法提纯甲，C错误；D、当温度从50°C降至20°C时，甲、乙两种物质的溶解度均随温度的降低而减小，分别得到20°C时甲、乙的饱和溶液，而丙的溶解度随温度的降低而增大，则丙的饱和溶液降温后，变为不饱和溶液，其溶质质量分数未发生变化，仍等于50°C时丙物质的饱和溶液的溶质质量分数，20° C时乙的溶解度大于甲的溶解度，且大于50°C时丙的溶解度，因此降温后，所得溶液溶质质量分数的大小关系是乙>甲>丙，D错误。

故选：A。

【点睛】根据固体的溶解度曲线可以：①查出某物质在一定温度下的溶解度，从而确定物质的溶解性，②比较不同物质在同一温度下的溶解度大小，从而判断饱和溶液中溶质的质量分数的大小，③判断物质的溶解度随温度变化的变化情况，从而判断通过降温结晶还是蒸发结晶的方法达到提纯物质的目的。

化学化学图像题汇编题20套(带答案)一、中考化学图像题汇编1．小明测得碳酸钙与一定量的稀盐酸反应后的溶液pH为2，取适量该溶液向其中逐滴加入碳酸钠溶液，并测得溶液pH随加入碳酸钠溶液体积的变化曲线如图所示。

下列说法不正确的是：（）A．AB段处溶液的质量增加B．AB段产生气泡，BC段产生沉淀C．B、C二点的溶液中的溶质相同D．CD段溶液显碱性是因为碳酸钠过量【来源】2020年湖南省衡阳市雁峰区船山实验中学中考模拟化学试题【答案】C【解析】【分析】碳酸钙与一定量的稀盐酸反应后的溶液pH为2，说明稀盐酸过量，方程式为：CaCO3+2HCl=CaCl2+H2O+CO2↑，反应后溶液中溶质含有CaCl2和HCl，向其中逐滴加入碳酸钠溶液，碳酸钠会先与稀盐酸反应Na2CO3+2HCl=2NaCl+H2O+CO2↑，这也是图像AB段发生的反应；B点时盐酸恰好反应完，此时溶液中溶质为CaCl2和NaCl ，BC段发生CaCl2+Na2CO3= CaCO3↓+2 NaCl，C点时氯化钙恰好反应完，溶液中只有氯化钠；CD段没有物质与碳酸钠反应，继续加入碳酸钠溶液造成过量。

【详解】A. 根据以上分析，AB段发生Na2CO3+2HCl=2NaCl+H2O+CO2↑，向反应后的溶液中加入碳酸钠溶液，增加碳酸钠溶质和溶剂水的质量，同时跑出去气体CO2质量，根据反应方程式，增加的碳酸钠的质量要大于减少的二氧化碳质量（Na2CO3相对分子质量106，大于CO2相对分子质量44），再加上碳酸钠溶液中的溶剂水的质量，AB段处溶液质量会增加，故A 不符合题意；B. 根据以上分析，AB段发生Na2CO3+2HCl=2NaCl+H2O+CO2↑，所以有气泡产生；BC段发生CaCl2+ Na2CO3= CaCO3↓+2 NaCl，所以有白色沉淀碳酸钙产生，故B选项不符合题意；C. 根据以上分析， B点时碳酸钠与盐酸恰好反应完，此时溶液中溶质为CaCl2和NaCl，C点时碳酸钠与氯化钙恰好反应完，溶液中只有氯化钠，故C选项符合题意；D. CD段没有物质与碳酸钠反应，继续加入碳酸钠溶液造成过量。

（化学）化学化学图像题汇编练习题20篇及解析一、中考化学图像题汇编1．下列图象能正确反应对应变化关系的是（）A．表示水通电分解产生的气体质量m与反应时间t的关系B．表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m 与反应时间t的关系C．表示等质量的Fe、Mg与足量稀盐酸的反应D．向稀盐酸中逐渐滴加NaOH溶液至过量【来源】2019年四川省眉山市东坡区苏祠中学共同体中考模拟化学试题【答案】D【解析】【分析】【详解】A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；Fe+2HCl=FeCl+H↑，镁与稀盐酸反应：C、铁与稀盐酸反应：22Mg+2HCl=MgCl+H↑，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐22酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；D、向稀盐酸中逐渐滴加NaOH溶液至过量，一开始，pH<7，氢氧化钠与稀盐酸反应生成氯化钠与水，随着反应的进行，pH逐渐增大，待氢氧化钠与稀盐酸恰好完全反应时，pH=7，氢氧化钠过量后，pH>7，符合题意。

故选D。

2．向下表中的甲物质中逐滴加入乙物质溶液至过量，符合如下曲线描述的是序号甲乙①硫酸和硫酸铜的混合溶液氢氧化钠溶液②氢氧化钠和氯化钡的混合溶液稀硫酸③氯化钠和氯化钙的混合溶液碳酸钠溶液④铜锌的混合物粉末稀盐酸A．①②B．②C．①②③D．①②④【答案】A【解析】【分析】【详解】①向硫酸和硫酸铜的混合溶液加入氢氧化钠溶液，由于硫酸的存在，氢氧化钠不能与硫酸铜反应生成了氢氧化铜沉淀；氢氧化钠先与硫酸反应生成硫酸钠和水，既无气体也无沉淀；待硫酸完全反应后，所加入的氢氧化钠开始与硫酸铜反应产生氢氧化铜蓝色沉淀至硫酸铜完全反应为止，与曲线所示一致，故正确；②向氢氧化钠和氯化钡的混合溶液中滴加稀硫酸，加入硫酸开始硫酸就与氢氧化钠和氯化钡同时反应，因此一开始就产生硫酸钡沉淀至氯化钡完全反应为止，与曲线所示不一致，故不正确；③向氯化钠和氯化钙的混合溶液加入碳酸钠溶液，氯化钙与碳酸钠生成不溶于水碳酸钙沉淀，因此随溶液的加入生成沉淀的量不断增加，至氯化钙完全反应为止；与曲线所示不一致，故不正确；④向铜锌合金中滴加稀盐酸，锌与盐酸反应放出氢气而铜不反应，因此随稀盐酸的加入氢气就不断放出至锌完全反应为止，与曲线所示不一致，故不正确。

【化学】化学化学图像题汇编练习全集及解析一、中考化学图像题汇编1．下列所示的图像能反映相对应实验的是A．甲图可表示向pH=10的氢氧化钙溶液不断加水稀释，溶液pH的变化B．乙图可表示向碳酸钙固体中逐滴加入稀盐酸至过量时，产生气体质量的变化C．丙图可表示在40 ℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，溶质质量分数的变化D．丁图可表示将等质量的镁与锌分别和足量稀硫酸混合时，产生气体质量的变化【来源】2019年广东省广州市荔湾区广雅中学中考一模化学试题【答案】B【解析】【分析】【详解】A、碱性溶液加水稀释，溶液不能变成酸性，即pH不可能小于7，故错误；B、向碳酸钙固体中逐滴加入稀盐酸至过量，当碳酸钙完全反应，产生二氧化碳的质量不再改变，故正确；C、在40℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，其溶液的溶质质量分数不变，故错误；D、将等质量的金属镁和锌分别和足量的稀硫酸混合，则金属完全反应，镁产生的氢气质量大于锌，故错误；故选：B。

2．下列图像与对应选项关系不合理的是A．电解水时生成氢气和氧气的体积关系B．向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液C．将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中D．向盛有一定质量稀盐酸的烧杯中不断加水稀释【答案】C【解析】【详解】A、电解水时生成氢气和氧气，2H2O 通电2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；C、将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，镁产生的氢气多；故选项错误，但符合题意；D、向盛有一定质量稀盐酸的烧杯中不断加水稀释，pH值逐渐变大，最后无限接近于7；故选项正确，但不符合题意；故选：C。
