一号信令原理1.1 信令概述1.1.1 信令的概念在当今信息社会中，人们可以通过一种网络系统进行各式各样的信息传递和交换，这种网络我们称之为通信网，它能使任何人在任何时间、任何地点和对方进行通信。

我们讨论通信网，不外乎要讨论通信网的网络结构、信令方式、编号方式、计费方式及通信质量等，可见信令系统在通信网中的重要性。

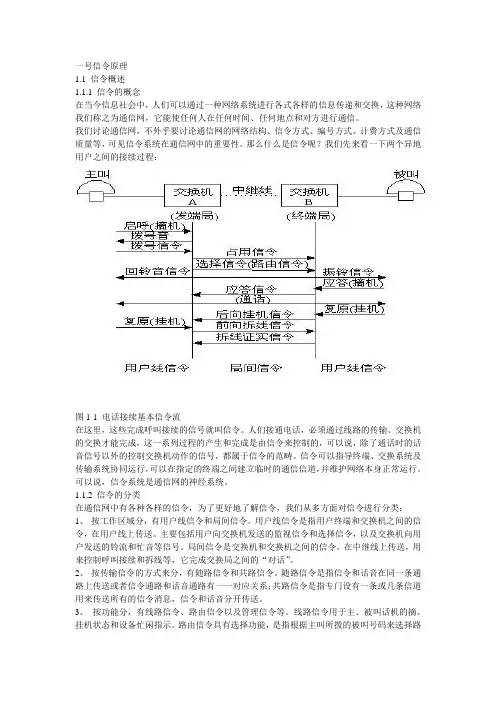

那么什么是信令呢？我们先来看一下两个异地用户之间的接续过程：图1-1 电话接续基本信令流在这里，这些完成呼叫接续的信号就叫信令。

人们接通电话，必须通过线路的传输、交换机的交换才能完成，这一系列过程的产生和完成是由信令来控制的，可以说，除了通话时的话音信号以外的控制交换机动作的信号，都属于信令的范畴。

信令可以指导终端、交换系统及传输系统协同运行，可以在指定的终端之间建立临时的通信信道，并维护网络本身正常运行。

可以说，信令系统是通信网的神经系统。

1.1.2 信令的分类在通信网中有各种各样的信令，为了更好地了解信令，我们从多方面对信令进行分类：1、按工作区域分，有用户线信令和局间信令。

用户线信令是指用户终端和交换机之间的信令，在用户线上传送。

主要包括用户向交换机发送的监视信令和选择信令，以及交换机向用户发送的铃流和忙音等信号。

局间信令是交换机和交换机之间的信令，在中继线上传送，用来控制呼叫接续和拆线等，它完成交换局之间的“对话”。

2、按传输信令的方式来分，有随路信令和共路信令。

随路信令是指信令和话音在同一条通路上传送或者信令通路和话音通路有一一对应关系；共路信令是指专门设有一条或几条信道用来传送所有的信令消息，信令和话音分开传送。

3、按功能分，有线路信令、路由信令以及管理信令等。

线路信令用于主、被叫话机的摘、挂机状态和设备忙闲指示。

路由信令具有选择功能，是指根据主叫所拨的被叫号码来选择路由。

管理信令具有操作功能，用于电话网的管理和维护,如检测和传送网络拥塞信息，提供呼叫计费信息，提供远距离维护信令等。

中继接口我公司数字程控交换机配有丰富的接口类型：环路中继、磁石中继、E＆M中继、数字E＆M 中继、载波中继、VOIP中继、V5接口、数字中继（包括随路信令中国1号信令、R2信令和共路信令7号信令、PRI信令）和光接口数字中继等。

一、磁石中继：铃流：75V±15V时长：大于500ms输入输出阻抗：600Ω话路频率带宽：300Hz-3400Hz二、E＆M中继：接口类型 2E/2M多频(MFC/DTMF)1E/1M双音频(DTMF)话路类型：4线/2线输入输出阻抗：600Ω话路频率带宽：300Hz-3400Hz三、载波中继：接口类型 4线载波(MFC/DTMF)4线载波(MFC/DTMF)线路信令频率和电平：输出：2600Hz±5Hz -8±1dbm输入：2600Hz±5Hz -21±1dbm输入输出阻抗：600Ω话路频率带宽：300Hz-3400Hz四、VOIP中继VOIP 网关软件的基本通讯原理是利用现有的宽带互联网络资源来进行IP语音包交换，借此代替传统的PSTN传统电路交换，实现用户间免费或极低费用的电话通讯，从而极大节省昂贵的长话通信费用。

本公司的IPPBX是由VOIP网关和用户交换机组成的新型语音传输设备。

用户可在原有用户交换机的数字中继的插槽位置配上VOIP板，板子的参数可根据用户的需要和使用情况进行灵活设置（可通过串口、TELNET或WEB方式进行），支持多种接入方式。

•支持多种宽带接入方式，包括ADSL、Cable Modem、Route等各种网络状况下互联•支持H.323(将支持MGCP,H248,SIP)IP协议，可选用G711、G729等主要语音压缩编码方式•无须增加投资，利用用户现有的网络，支持高质量IP电话和实时（T.38协议）传真•支持使用TELNET、WEB远程管理和利用TFTP,FTP升级网关软件•适合于大中小型企事业单位的网络、各种专网、Internet等使用•支持从IP网转接传统PSTN网，用户无须改变现有拨号习惯•提供IPPBX服务，架设IP网络与传统PSTN网络的桥梁•IPPBX网关具有智能路由、计费准确、汇接方便等优点•利用电信运营商和企业提供的国内、国际互联网络实现高质量的电话/传真服务•利用IP网络实现本地或异地的灵活组网及高质量电话/传真服务•向商务楼、住宅小区、SOHO(小型办公／家庭办公)族的业主提供集中管理式的IP电话服务和增值服务•向跨国企业、旅居国外的亲友间提供最经济的通讯手段•利用本地廉价的网络资源来经营电信业务，如IP超市，企业专线等五、数字中继：技术要求（符合《邮电部电话交换设备总技术规范书》GF002-9002.4）1、7号信令7号信令是目前最先进、应用最广泛的一种国际标准化共路信令系统。

数字中继E1及中国一号信令简介1.1 数字型线路信令1.1.1 30/32 路PCM 系统传输信号的编码格式30/32 路PCM 系统中30 个话路数字型线路信号是由第16 时隙按复帧抽样集中传送（每一复帧由16 个子帧组成）。

其中，每一话路的两个传送方向有各有a、b、c、d 四位码可供线路编码，第16 时隙的信号结构格式如表１.1 所示。

表１.1 第16 时隙比特分配其中： X 为备用比特，未用时置1。

Y 为复帧失步对告比特。

Y=0，表示正常；Y=1，表示复帧失步对告。

当c、d 比特未用时，应置C=1，d=1。

1.1.2 编码含义我国国家标准GB3971.2-83《电话自动交换网局间中继数字型线路信号方式》规定了具体的技术指标，每个话路双向各占用4 位码（a、b、c、d）传送其线路信号。

考虑到目前我国的实际需要，前向采用af、bf、cf 三位码，后向采用ab、bb、cb 三位码来表示（df、db 置为1）。

其含义见表１.2。

表１.2 编码含义1.1.3 信号标志编码表１.3 给出了市话局至市话局呼叫局间中继的信号标志编码。

表１.4 给出了市话及长话全自动局至PABX 间PCM 信号标志编码的部分规定。

其它应用环境的编码要求可参看国有标准或有关规范。

表１.3 市话局至市话局信号标志编码一数标方式表１.4 市话及长话全自动局至PABX 间PCM 信号标志编码1.2 局间多频记发器信号方式的介绍1.2.1 记发器信号的功能、特点与要求局间记发器信号是主要用作电话自动接续的控制信号，用以选择路由、选择被叫用户，管理电话网等。

其特点是：记发器信号数量多；记发器信号设备数量少，但较复杂。

为了加快接续速度，减少主叫用户拨号后等待被叫用户应答的时间，缩短记发器等待公用控制设备和局间中继电路被占用的时间，以及保证信号的正确传送，要求记发器信号采用传送速度快、有检错能力、信号容量大的信号方式。

考虑到记发器信号是在用户通话前利用话音电路传送的，整个话音频带（300-3400Hz）可以作为传送记发器信号的频带，所以记发器广泛采用具有传送速度快、具有一定检错能力、信号容量大的带内多频编码记发器信号（简称多频记发器信号）。

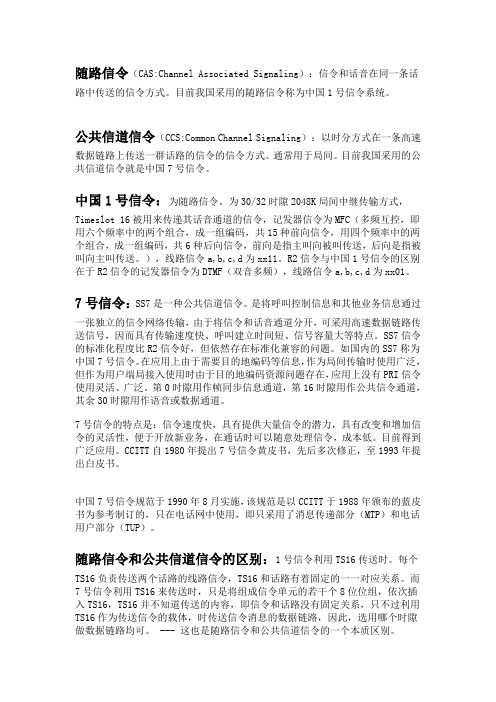

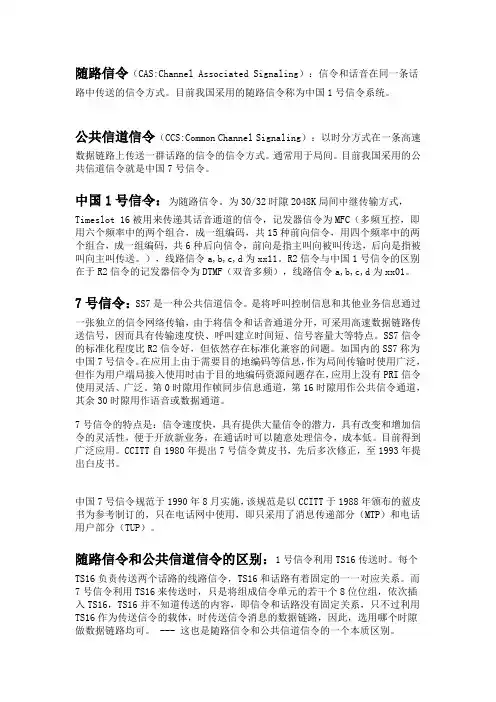

随路信令（CAS:Channel Associated Signaling）：信令和话音在同一条话路中传送的信令方式。

目前我国采用的随路信令称为中国1号信令系统。

公共信道信令（CCS:Common Channel Signaling）：以时分方式在一条高速数据链路上传送一群话路的信令的信令方式。

通常用于局间。

目前我国采用的公共信道信令就是中国7号信令。

中国1号信令：为随路信令。

为30/32时隙2048K局间中继传输方式，Timeslot16被用来传递其话音通道的信令，记发器信令为MFC（多频互控，即用六个频率中的两个组合，成一组编码，共15种前向信令，用四个频率中的两个组合，成一组编码，共6种后向信令，前向是指主叫向被叫传送，后向是指被叫向主叫传送。

），线路信令a,b,c,d为xx11。

R2信令与中国1号信令的区别在于R2信令的记发器信令为DTMF（双音多频），线路信令a,b,c,d为xx01。

7号信令：SS7是一种公共信道信令。

是将呼叫控制信息和其他业务信息通过一张独立的信令网络传输，由于将信令和话音通道分开，可采用高速数据链路传送信号，因而具有传输速度快、呼叫建立时间短、信号容量大等特点。

SS7信令的标准化程度比R2信令好，但依然存在标准化兼容的问题。

如国内的SS7称为中国7号信令。

在应用上由于需要目的地编码等信息，作为局间传输时使用广泛，但作为用户端局接入使用时由于目的地编码资源问题存在，应用上没有PRI信令使用灵活、广泛。

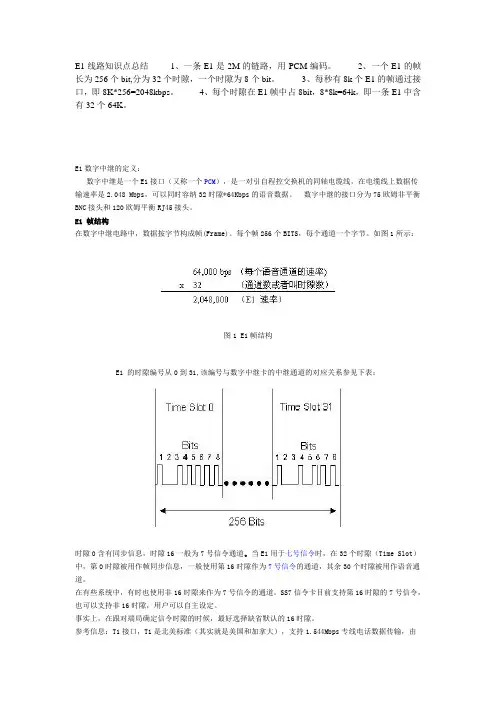

第0时隙用作帧同步信息通道，第16时隙用作公共信令通道，其余30时隙用作语音或数据通道。

7号信令的特点是：信令速度快，具有提供大量信令的潜力，具有改变和增加信令的灵活性，便于开放新业务，在通话时可以随意处理信令，成本低。

目前得到广泛应用。

CCITT自1980年提出7号信令黄皮书，先后多次修正，至1993年提出白皮书。

中国7号信令规范于1990年8月实施，该规范是以CCITT于1988年颁布的蓝皮书为参考制订的，只在电话网中使用，即只采用了消息传递部分（MTP）和电话用户部分（TUP）。

For personal use only in study and research; not for commercial use数字中继E1及中国一号信令简介1.1 数字型线路信令1.1.1 30/32 路PCM 系统传输信号的编码格式30/32 路PCM 系统中30 个话路数字型线路信号是由第16 时隙按复帧抽样集中传送（每一复帧由16 个子帧组成）。

其中，每一话路的两个传送方向有各有a、b、c、d 四位码可供线路编码，第16 时隙的信号结构格式如表１.1 所示。

表１.1 第16 时隙比特分配其中： X 为备用比特，未用时置1。

Y 为复帧失步对告比特。

Y=0，表示正常；Y=1，表示复帧失步对告。

当c、d 比特未用时，应置C=1，d=1。

1.1.2 编码含义我国国家标准GB3971.2-83《电话自动交换网局间中继数字型线路信号方式》规定了具体的技术指标，每个话路双向各占用4 位码（a、b、c、d）传送其线路信号。

考虑到目前我国的实际需要，前向采用af、bf、cf 三位码，后向采用ab、bb、cb 三位码来表示（df、db 置为1）。

其含义见表１.2。

表１.2 编码含义1.1.3 信号标志编码表１.3 给出了市话局至市话局呼叫局间中继的信号标志编码。

表１.4 给出了市话及长话全自动局至PABX 间PCM 信号标志编码的部分规定。

其它应用环境的编码要求可参看国有标准或有关规范。

表１.3 市话局至市话局信号标志编码一数标方式表１.4 市话及长话全自动局至PABX 间PCM 信号标志编码1.2 局间多频记发器信号方式的介绍1.2.1 记发器信号的功能、特点与要求局间记发器信号是主要用作电话自动接续的控制信号，用以选择路由、选择被叫用户，管理电话网等。

其特点是：记发器信号数量多；记发器信号设备数量少，但较复杂。

为了加快接续速度，减少主叫用户拨号后等待被叫用户应答的时间，缩短记发器等待公用控制设备和局间中继电路被占用的时间，以及保证信号的正确传送，要求记发器信号采用传送速度快、有检错能力、信号容量大的信号方式。

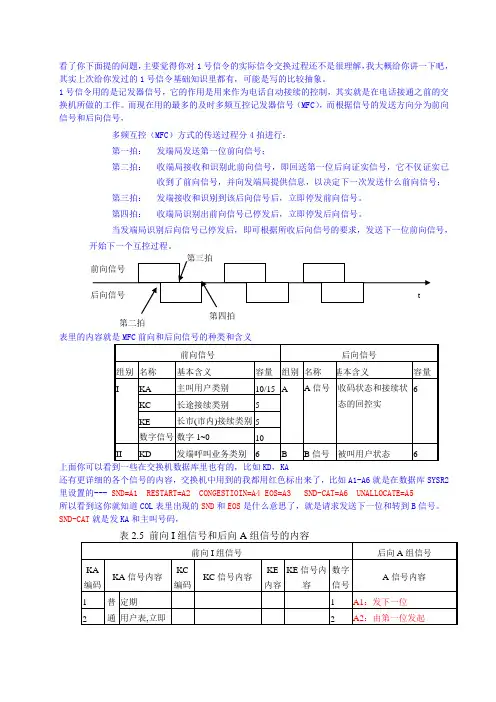

看了你下面提的问题，主要觉得你对1号信令的实际信令交换过程还不是很理解，我大概给你讲一下吧，其实上次给你发过的1号信令基础知识里都有，可能是写的比较抽象。

1号信令用的是记发器信号，它的作用是用来作为电话自动接续的控制，其实就是在电话接通之前的交换机所做的工作。

而现在用的最多的及时多频互控记发器信号（MFC），而根据信号的发送方向分为前向信号和后向信号，多频互控（MFC）方式的传送过程分4拍进行：第一拍：发端局发送第一位前向信号；第二拍：收端局接收和识别此前向信号，即回送第一位后向证实信号，它不仅证实已收到了前向信号，并向发端局提供信息，以决定下一次发送什么前向信号；第三拍：发端接收和识别到该后向信号后，立即停发前向信号。

第四拍：收端局识别出前向信号已停发后，立即停发后向信号。

当发端局识别后向信号已停发后，即可根据所收后向信号的要求，发送下一位前向信号，上面你可以看到一些在交换机数据库里也有的，比如KD，KA还有更详细的各个信号的内容，交换机中用到的我都用红色标出来了，比如A1-A6 就是在数据库SYSR2里设置的--- SND=A1 RESTART=A2 CONGESTIOIN=A4 EOS=A3 SND-CAT=A6 UNALLOCATE=A5所以看到这你就知道COL表里出现的SND和EOS是什么意思了，就是请求发送下一位和转到B信号。

SND-CAT就是发KA和主叫号码，下面这个表是不发主叫号码的情况，比如你要拨的号码是ABCD，发端分局就是你自己，电信局可以看成是终端分局，MFC过程就是这样的下面这个表是发主叫号码的情况，比如你要拨的号码是ABCD，而你自己的分机号是A’B’C’D’，MFC过程就是这样的而整个呼叫的过程可以由下面的图来表示，而COL表主要是处理传送记发器信号的这个过程的发端局收端局如果你看懂了上面的MFC信号发送顺序，那么现在我讲COL的问题你就很好理解了，注意看下面蓝色的字。

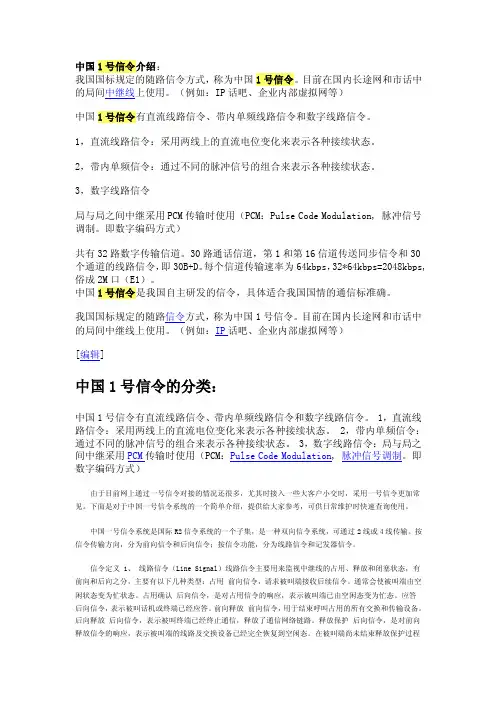

中国1号信令介绍：我国国标规定的随路信令方式，称为中国1号信令。

目前在国内长途网和市话中的局间中继线上使用。

（例如：IP话吧、企业内部虚拟网等）中国1号信令有直流线路信令、带内单频线路信令和数字线路信令。

1，直流线路信令：采用两线上的直流电位变化来表示各种接续状态。

2，带内单频信令：通过不同的脉冲信号的组合来表示各种接续状态。

3，数字线路信令局与局之间中继采用PCM传输时使用（PCM：Pulse Code Modulation, 脉冲信号调制。

即数字编码方式）共有32路数字传输信道。

30路通话信道，第1和第16信道传送同步信令和30个通道的线路信令，即30B+D。

每个信道传输速率为64kbps，32*64kbps=2048kbps,俗成2M口（E1）。

中国1号信令是我国自主研发的信令，具体适合我国国情的通信标准确。

我国国标规定的随路信令方式，称为中国1号信令。

目前在国内长途网和市话中的局间中继线上使用。

（例如：IP话吧、企业内部虚拟网等）[编辑]中国1号信令的分类：中国1号信令有直流线路信令、带内单频线路信令和数字线路信令。

1，直流线路信令：采用两线上的直流电位变化来表示各种接续状态。

2，带内单频信令：通过不同的脉冲信号的组合来表示各种接续状态。

3，数字线路信令：局与局之间中继采用PCM传输时使用（PCM：Pulse Code Modulation, 脉冲信号调制。

即数字编码方式）由于目前网上通过一号信令对接的情况还很多，尤其时接入一些大客户小交时，采用一号信令更加常见。

下面是对于中国一号信令系统的一个简单介绍，提供给大家参考，可供日常维护时快速查询使用。

中国一号信令系统是国际R2信令系统的一个子集，是一种双向信令系统，可通过2线或4线传输。

按信令传输方向，分为前向信令和后向信令；按信令功能，分为线路信令和记发器信令。

信令定义 1、线路信令（Line Signal）线路信令主要用来监视中继线的占用、释放和闭塞状态，有前向和后向之分，主要有以下几种类型：占用前向信令，请求被叫端接收后续信令。
