太阳能系统配置使用太阳能板蓄电池选用计算方式

太阳能系统计算公式Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998太阳能系统计算公式Xzczxc119 太阳能系统计算中需要知道的参数：1)总负载功率：W2)设备使用电压：V3)每天的光照时间：H光4)每天放电时间：H放5)连续阴雨天数：D6)太阳能电池板转换功率、逆变器转换功率、蓄电池转换功率：80%（默认）7)线缆损耗：100%+20%（默认）8)蓄电池放电预留：20%（默认）下面开始计算：1)设备使用总电流I=W/V2)蓄电池容量mAh=I×H放×（D+1）÷80%【蓄电池放电预留】×120%【线缆损耗】3)蓄电池组数量n=V/12【蓄电池电压】4)蓄电池总容量mAh总=mAh×n5)太阳能电池板功率WP÷18V【太阳能电池板充电电压】=（I×H放×120%【电池板功率】）÷H光6)太阳能电池板实际WP实际=WP×120%【线缆损耗】7)电池板数n电池板=V/12【电池板电压】8)电池板总功率WP总功率=WP实际×n电池板40瓦备选方案配置1、 LVD灯，单路、40W，24V系统；2、当地日均有效光照以4h计算；3、每日放电时间10小时，（以晚7点－晨5点为例）4、满足连续阴雨天5天（另加阴雨前一夜的用电，计6天）。

电流＝ 40W÷24V ＝ A计算蓄电池＝× 10h ×（5＋1）天＝× 60h＝100 AH蓄电池充、放电预留20％容量；路灯的实际电流在2A以上（加20％损耗，包括恒流源、线损等）实际蓄电池需求＝100AH 加20％预留容量、再加20％损耗 100AH ÷80% × 120% ＝ 150AH实际蓄电池为24V /150AH，需要两组12V蓄电池共计：300AH计算电池板：1、 LVD灯 40W、电流：2、每日放电时间10小时（以晚7点－晨5点为例）3、电池板预留最少20％4、当地有效光照以日均4h计算WP÷＝（× 10h × 120％）÷ 4 h WP ＝ 87W */一般太阳能电池板为18伏充电电压，这里选用了*实际恒流源损耗、线损等综合损耗在20％左右电池板实际需求＝87W × 120％＝ 104W实际电池板需24V /104W，所以需要两块12V电池板共计：208W。

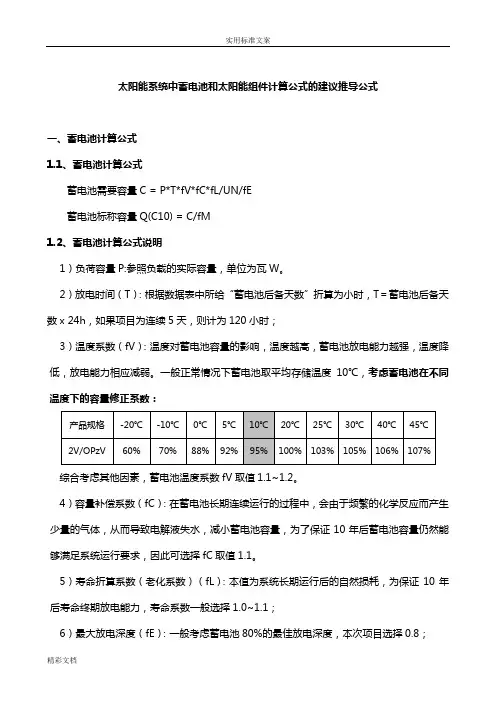

太阳能系统中蓄电池和太阳能组件计算公式的建议推导公式一、蓄电池计算公式1.1、蓄电池计算公式蓄电池需要容量C = P*T*fV*fC*fL/UN/fE蓄电池标称容量Q(C10) = C/fM1.2、蓄电池计算公式说明1）负荷容量P:参照负载的实际容量，单位为瓦W。

2）放电时间（T）：根据数据表中所给“蓄电池后备天数”折算为小时，T＝蓄电池后备天数x 24h，如果项目为连续5天，则计为120小时；3）温度系数（fV）：温度对蓄电池容量的影响，温度越高，蓄电池放电能力越强，温度降低，放电能力相应减弱。

一般正常情况下蓄电池取平均存储温度10℃，考虑蓄电池在不同温度下的容量修正系数：综合考虑其他因素，蓄电池温度系数fV取值1.1~1.2。

4）容量补偿系数（fC）：在蓄电池长期连续运行的过程中，会由于频繁的化学反应而产生少量的气体，从而导致电解液失水，减小蓄电池容量，为了保证10年后蓄电池容量仍然能够满足系统运行要求，因此可选择fC取值1.1。

5）寿命折算系数（老化系数）（fL）：本值为系统长期运行后的自然损耗，为保证10年后寿命终期放电能力，寿命系数一般选择1.0~1.1；6）最大放电深度（fE）：一般考虑蓄电池80%的最佳放电深度，本次项目选择0.8；7）极板活化系数（fM）：蓄电池标称容量按10小时放电率标称，低于10小时放电率时，放电容量小于标称容量，大于10小时放电率时，放电容量大于标称容量。

说明：活化系数fM就是蓄电池实际工作容量和标称容量的比率，蓄电池标称容量C10是在10小时放电时间下，2V蓄电池放电到规定电压1.8V时放出的Ah安时量，俗称C10容量。

针对不同放电时间、放电截止电压，厂家、不同规格的蓄电池极板活化系数不同；原则上，放电时间越长，放电截止电压选择应越高，以保证蓄电池组的使用性能。

一般放电时间大于100小时后，放电截止电压应设置为1.85V。

放电截止电压选择越高，对蓄电池保护越好。

如：12V蓄电池系统； 30W的灯2只，共60瓦。

电流＝60W÷12V＝ 5 A二：计算出蓄电池容量需求：如：路灯每夜照明时间9.5小时，实际满负载照明为 7小时（h）；例一：1 路 LED 灯（如晚上7：30开启100％功率，夜11：00降至50％功率，凌晨4：00后再100％功率，凌晨5：00关闭）例二：2 路非LED灯（低压钠灯、无极灯、节能灯、等）（如晚上7：30两路开启，夜11：00关闭1路，凌晨4：00开启2路，凌晨5：00关闭）需要满足连续阴雨天5天的照明需求。

（5天另加阴雨天前一夜的照明，计6天）蓄电池＝5A × 7h ×（ 5＋1）天＝5A × 42h ＝210 AH另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留5％－20％左右。

所以210AH也只是应用中真正标准的70％－85％左右。

另外还要根据负载的不同，测出实际的损耗，实际的工作电流受恒流源、镇流器、线损等影响，可能会在5A的基础上增加15％-25％左右。

三：计算出电池板的需求峰值（WP）：路灯每夜累计照明时间需要为 7小时（h）；★：电池板平均每天接受有效光照时间为4.5小时（h）；最少放宽对电池板需求20％的预留额。

WP÷17.4V ＝（5A × 7h × 120％）÷ 4.5hWP÷17.4V ＝9.33WP＝162（W）★ ：4.5h每天光照时间为长江中下游附近地区日照系数。

另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在15％-25％左右。

所以162W也只是理论值，根据实际情况需要有所增加。

全国主要城市年平均日照时间及最佳安装倾角。

太阳能蓄电池配置方法
太阳能板配制计算方法：
功率(W)=设备功耗(W)×每天工作时间(小时)×1.2(安全系数)÷[5小时(每天有效工作时间) ×0.6(充电效率)]。

蓄电池配置计算方法：
容量(Ah)=设备功耗(W)×每天工作时间(小时)×阴雨天(天数)÷[设备供电电压(V)
×0.6(供电效率)]。

以本公司数据采集终端设备举例：
选用太阳能供电方式时，数据采集终端平时处于休眠状态，假设差5分钟到整点的时候，数据采集终端开始工作，采集水位数据，整点时把采集数据发送到监测中心，发送完毕数据采集终端继续处于休眠状态。

数据采集终端正常工作时功耗为4W，每天工作2个小时。

理论上需要配置：3.2W，选10W够用。

以7天连续阴雨天计算，理论上配置蓄电池：8Ah，选17Ah够用。

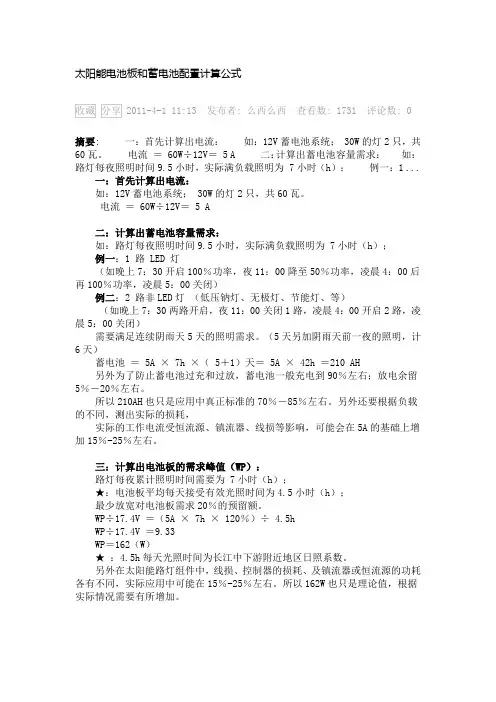

太阳能电池板和蓄电池配置计算公式摘要: 一：首先计算出电流：如：12V蓄电池系统； 30W的灯电流＝30W÷12V＝2.5 A 二：计算出蓄电池容量需求：如：路灯每夜照明时间9.5小时，实际满负载照明为 7小时（h）；例一：1 ...一：首先计算出电流：如：12V蓄电池系统； 30W的灯30瓦。

电流＝ 30W÷12V＝ 2.5 A二：计算出蓄电池容量需求：如：路灯每夜照明时间9.5小时，实际满负载照明为 7小时（h）；例一：1 路 LED 灯（如晚上7：30开启100％功率，夜11：00降至50％功率，凌晨4：00后再100％功率，凌晨5：00关闭）蓄电池＝ 2.5A × 7h ×（ 5＋1）天＝ 2.5A × 42h ＝100 AH 另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留5％－20％左右。

所以100AH也只是应用中真正标准的70％－85％左右。

另外还要根据负载的不同，测出实际的损耗，实际的工作电流受恒流源、镇流器、线损等影响，可能会在2.5A的基础上增加15％-25％左右。

三：计算出电池板的需求峰值（WP）：路灯每夜累计照明时间需要为 7小时（h）；★：电池板平均每天接受有效光照时间为4.5小时（h）；最少放宽对电池板需求20％的预留额。

WP÷17.4V ＝（2.5A × 7h × 120％）÷ 4.5hWP÷17.4V ＝9.33WP＝80（W）★ ：4.5h每天光照时间为长江中下游附近地区日照系数。

另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在15％-25％左右。

所以80W也只是理论值，根据实际情况需要有所增加。

全国主要城市年平均日照时间及最佳安装倾角。

太阳能电池板和蓄电池配置计算公式一：首先计算出电流：如：12V蓄电池系统； 30W的灯2只，共60瓦。

电流＝60W÷12V＝ 5 A二：计算出蓄电池容量需求：如：路灯每夜照明时间9.5小时，实际满负载照明为7小时（h）；例一：1 路 LED 灯（如晚上7：30开启100％功率，夜11：00降至50％功率。

凌晨4：00后再100％功率，凌晨5：00关闭）例二：2 路非LED灯（低压钠灯、无极灯、节能灯、等）（如晚上7：30两路开启，夜11：00关闭1路，凌晨4：00开启2路，凌晨5：00关闭）需要满足连续阴雨天5天的照明需求。

（5天另加阴雨天前一夜的照明，计6天）蓄电池＝5A ×7h ×（5＋1）天＝5A ×42h＝210 AH另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留5％－20％左右。

所以210AH也只是应用中真正标准的70％－85％左右。

另外还要根据负载的不同，测出实际的损耗，实际的工作电流受恒流源、镇流器、线损等影响，可能会在5A 的基础上增加15％-25％左右。

三：计算出电池板的需求峰值（ WP ）：路灯每夜累计照明时间需要为 7 小时（ h ）；★：电池板平均每天接受有效光照时间为 4.5 小时（ h ）；最少放宽对电池板需求 20 ％的预留额。

WP ÷ 17.4V ＝（5A × 7h × 120 ％）÷ 4.5hWP ÷ 17.4V ＝ 9.33WP ＝ 162 （ W ）★ ： 4.5h 每天光照时间为长江中下游附近地区日照系数。

另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在1 5 ％-25％左所以 162W 也只是理论值，根据实际情况需要有所增加。

（注：素材和资料部分来自网络，供参考。

请预览后才下载，期待你的好评与关注！）。

太阳电池板和蓄电池配置计算公式太阳能系统分为四个部分组成：1、太阳能电池板上；2、蓄电池；3、控制器；4、光源太阳能板：由光能转换线电能蓄电池：白天蓄存电能，晚上放电控制器：控制蓄电池过冲、过载、过放、放电时间等光源：放电发光（灯泡）摘要：一：首先计算出电源：如12V蓄电池系统：30瓦的灯2只，共60瓦，电流=60W÷12V=5A 二：计算出蓄电池容量需求：如：路灯每夜照明时间小时，实际负载照明为7小时（h）: 例一：首先计算出电流如：12V蓄电池系统：30W的灯2只，共60瓦电流：60W÷12V=5A二：计算出蓄电池容量需求：如：路灯每夜照明时间小时，实际满负载照明为7小时（h）例一：1路灯LED灯（如晚上7：30开启100%功率，夜间11：00降至50%功率，凌晨4：00后再100%功率，凌晨：5：00关闭）例二：2路非LED灯（低压钠，无极灯，节能灯等）（如晚上7：30两路开启，夜11：00关闭1路，凌晨4：00开启2路，凌晨5：00关闭）需要满足连续阴雨天5天的照明需求。

（5天另加阴雨前一夜的照明，计6天）蓄电池：5A*7h*（5+1）天：5A*42h=210AH（安时）另外为了防止蓄电池过充和过放，蓄电池一般充电到90%左右，放电余留5%-20%左右。

所以210AH也只是应用中真正标准的70%-85%左右，另外还要根据负载的不同，测出实际的损耗，实际的工作电流受恒流源，镇流器，线损等影响，可能会在5A的基础上增加15%-25%左右。

三：计算出电池板的需求峰值（WP）路灯每夜累计照明时间需要时间为7小时(h)电池板平均每天接受有效光照时间为：小时（h）最少放宽对电池板需求20%的预留额。

WP÷=(5A*7h*120%)÷WP÷=WP=162(W)注意：每天光照时间为长江中下游附近地区日照系数。

另外在太阳能路灯组件中，线损，控制器的损耗及镇流器或恒流源的功耗各有不同，实际应用中可能在15%-25%左右。

一，太阳能光电产品计算下面以1kW输出功率，每天使用6个小时为例，介绍一下计算数据：1.首先应计算出每天消耗的瓦时数(包括逆变器的损耗)：通常逆变器的转换效率为90%（国内企业研制的大功率光伏逆变器最高转换率已达%），则当输出功率为P1=1kW时，则实际需要输出功率应为P2=1kW/90％=；若按每天使用6小时，则耗电量为W1=*6小时=。

2.蓄电池的选择：按照蓄电池一次充满后连续放电（非浮充状态下）可供负载一天（6小时）使用蓄电池采用规格: 2400WH/12V。

蓄电池容量：2400WH/12V=200AH，蓄电池每日放电量 12v=555Ah，即每天（6小时使用时间）的用电量为12V555Ah。

蓄电池的最大放电深度最好保持在70%以内,所以输入应为：W2 =W1/==。

总共容量的计算：555Ah/=≈800Ah，实际没有800AH的容量，可以用200AH 四组就可以了．3.太阳能电池容量的计算与当地的地理位置、太阳辐射、气侯等因素有关。

首先计算标准辐照度下当地的年平均日照时数H（h）H＝年辐射总量（kcal/cm2）×（Wh/kcal）365×（W/cm2）式中cm2是25℃，光谱时的辐照度，也是太阳能电池的标准测试条件。

表1 我国各类地区太阳能年辐射量将年总辐射量代入公式，可得到各地区标准辐照度下当地的年平均日照时数H （h），结果如表1按每日有效日照时间为H小时计算，再考虑到充电效率和充电过程中的损耗，充电过程中，太阳能电池板的实际使用功率为70％。

太阳能电池板的输出功率应为P3=H/70%=H(W)。

太阳能峰值功率WP是在标准条件下：辐射强度1000W/m2，大气质量AM15，电池温度25℃条件下，太阳能电池的输出功率。

太阳能电池的额定输出功率与转换效率有关，一般来讲，单位面积的电池组件，转换效率越高，其输出功率越大。

太阳能电池目前的转换效率一般在14-17%之间，每平方米的太阳能电池组件输出功率约140-170WP.面积功率*面积=功率我们按照面积电池（m2）光电转换效率为15%计算，假设此时太阳光的总功率为1000W/m2组件的功率为P3=H(kW)面积功率P=1000W/ m2 *15%=150W/m2面积S=P3 /P=(13585/H)/150=H(m2)根据各地每日有效日照时间H的不同代入上式可计算出各地太阳能电池板的使用面积，具体数据见图1。

一体化自动雨量站供电采用太阳能板浮充蓄电池直流供电方式。

太阳能板及蓄电池容量计算如下：（1）使用条件陕西省按照地域不同划分为陕西南部地区和陕西北部地区，分别年平均日照数为：陕西南部1400-2200小时／年，处于第四等级区；陕西北部2200-3000小时／年，处于第三等级区。

监测站在连续60天阴雨天气情况下仍能正常工作，整机的工作电压为12V，发射电流为5A，发射时间为1s，静态电流为≤1mA，每天发送数据100条。

（2）平均负载电流Q＝日发送时间×耗电量＋静态电流×24小时＝100次/日×（1/3600）×5A＋0.001×24＝0.163（Ah）平均工作电流为：I＝Q/24＝0.163/24×1000＝6.8（mA）（3）太阳能电池的输出功率由于太阳能电池的输出(Ps)取决于当地的实际日照时数。

根据我省年日照小时数，取最小日照小时数1400小时／年，从图2-3-1中查出负载相乘系数约为13.5，从而可以计算太阳能电池输出功率。

图2-3-1 年日照时数与增加负载之间关系图P S＝设备电源电压×平均工作电流×负载相乘系数＝12×6.8/1000×13.5＝1.101（W）结果为：使用输出功率大于1.101W，12V的太阳能电池；即选用10W，12V 的太阳能电池。

（4）蓄电池容量计算C＝平均工作电流×最大连续无日照时间/容量修正系数＝6.8/1000×60×24/0.7＝13.99（Ah）结果为：和太阳能电池组合的蓄电池容量大于13.99Ah的进口全密封免维修铅酸蓄电池；即选用20Ah的全密封免维修铅酸蓄电池。

太阳能电板与蓄电池的配置计算公式蓄电池于太阳能电池板的重要性蓄电池（也俗称电瓶）是太阳能供电系统的重要器件，它的主要功能，是把太阳能电池板发的电能即时储存在电瓶内，以供用电设备使用，蓄电池具有储存电能和稳定电压的作用。

蓄电池的主要技术参数是电压和容量。

电压是指蓄电池的额定电压即正常工作电压，一般有3V、6V、12V、24V、36V等。

容量是指蓄电池储存电量的能力，一般常见的有4AH、6AH、12AH、20AH、40AH、60AH、120AH等。

如以40AH电瓶为例，表示以4A电流给蓄电池充电时，10小时可以充满；若以1A电流充电，则需要40小时才能充满。

反之放电时也是如此。

一般情况下，蓄电池的充放电时间，按10小时充放电率为宜。

用太阳能电池给蓄电池充电时，太阳能电池的电压要超过蓄电池的工作电压20%-30%，才能保证给蓄电池正常充电。

如给6V蓄电池充电需要用8-9V太阳能电池，给12V蓄电池充电需要用15-18V太阳能电池。

至于用太阳能电池板给蓄电池充电时，如何匹配为好，主要是看你的实际需要。

太阳能发电板不用蓄电池能用吗？太阳能发电板不用蓄电池不能正常向用电设备供电。

原因有：1、太阳能发电板只是将光能转变成电能的装置，而无法储存电能。

2、太阳能发电板在光线强的时候，能产生较高的电动势；光线弱的时候只能产生较低的电动势。

即输出的电压很不稳定，无法正常为用电设备供电。

因此，太阳能发电系统必须由太阳能发电板、电压转换模块和蓄电池共同组成。

其中电压转换模块是将太阳能发电板产生的不稳定电压，转变成适宜为蓄电池充电的电压，向蓄电池充电。

用电设备则是从蓄电池取得相对稳定的供电电压。

太阳能电池板和蓄电池怎么连接太阳能电池和蓄电池连接的时候，最好要用一个光伏充电控制器，这个可以控制太阳能电池的输出电压，可以保护电池不被过充，同时，也晚上太阳能电池不发电时，防止蓄电池的电倒流。

连接方式如下：太阳能电池----光伏控制器---蓄电池---直流负载。
