解析继电器触点5种保护方法

继电器触点保护方法

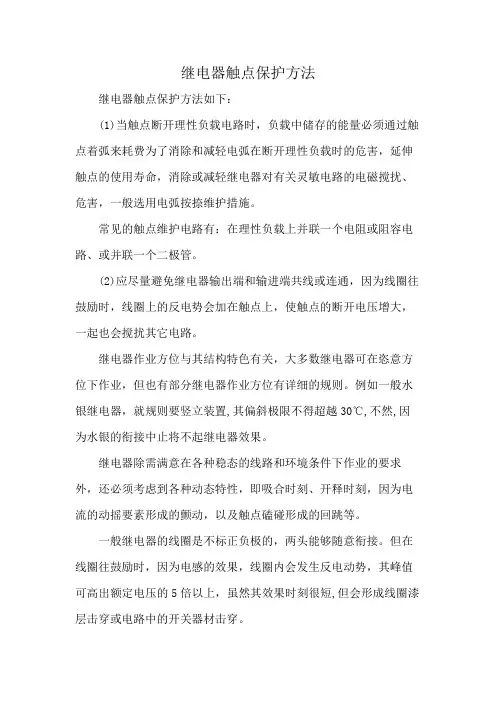

继电器触点保护方法如下：
(1)当触点断开理性负载电路时，负载中储存的能量必须通过触点着弧来耗费为了消除和减轻电弧在断开理性负载时的危害，延伸触点的使用寿命，消除或减轻继电器对有关灵敏电路的电磁搅扰、危害，一般选用电弧按捺维护措施。

常见的触点维护电路有：在理性负载上并联一个电阻或阻容电路、或并联一个二极管。

(2)应尽量避免继电器输出端和输进端共线或连通，因为线圈往鼓励时，线圈上的反电势会加在触点上，使触点的断开电压增大，一起也会搅扰其它电路。

继电器作业方位与其结构特色有关，大多数继电器可在恣意方位下作业，但也有部分继电器作业方位有详细的规则。

例如一般水银继电器，就规则要竖立装置,其偏斜极限不得超越30℃,不然,因为水银的衔接中止将不起继电器效果。

继电器除需满意在各种稳态的线路和环境条件下作业的要求外，还必须考虑到各种动态特性，即吸合时刻、开释时刻，因为电流的动摇要素形成的颤动，以及触点磕碰形成的回跳等。

一般继电器的线圈是不标正负极的，两头能够随意衔接。

但在线圈往鼓励时，因为电感的效果，线圈内会发生反电动势，其峰值可高出额定电压的5倍以上，虽然其效果时刻很短,但会形成线圈漆层击穿或电路中的开关器材击穿。

继电器说明书继电器说明书1. 简介继电器是一种电气开关装置，用于控制小功率信号操作较大功率电路。

它在自动化系统中广泛应用，承担着信号放大、保护、控制等功能。

本文档将介绍继电器的工作原理、使用方法以及注意事项。

2. 工作原理继电器由线圈和触点组成，通过电磁感应原理实现工作。

当线圈通电时，产生的磁场使触点吸合或断开，从而控制外部电路的开关状态。

3. 继电器的分类3.1 电磁式继电器电磁式继电器是最常见的继电器类型，主要可分为单联触、双联触和多联触等。

根据工作特性可分为常开型和常闭型。

3.2 固态继电器固态继电器采用固态器件（如半导体器件）实现电路的控制和隔离。

与传统的电磁式继电器相比，固态继电器具有响应快、寿命长、可靠性高等特点。

3.3 保护继电器保护继电器主要用于电力系统中的故障保护，能够侦测电流、电压等参数，并在异常情况下及时切断电路以保护设备和人员的安全。

4. 继电器的使用方法4.1 连接方式继电器通常需要与外部电路配合使用。

在使用继电器时，需要按照电气图纸中的接线方式进行连接，确保线路的正确性和稳定性。

4.2 控制信号继电器的线圈需要接收控制信号才能工作。

控制信号可以是直流或交流电压，需要根据继电器的额定工作电压进行选择。

4.3 触点容量继电器的触点容量是指继电器可以承受的最大电流和电压。

在选择继电器时，需要根据实际需求考虑触点容量，确保继电器能够正常工作。

5. 继电器的注意事项5.1 工作环境继电器在使用过程中需要注意工作环境的条件，如温度、湿度等。

过高或过低的温度、潮湿的环境都可能影响继电器的性能和寿命。

5.2 安装位置继电器的安装位置应远离高温、火源等危险因素，并保持通风良好。

同时，要确保继电器与其他电气设备之间的安全距离，避免干扰和故障。

5.3 维护保养定期检查继电器的接线端子是否松动，观察继电器的工作状态。

如发现异常，应及时处理或更换继电器。

6. 总结继电器作为一种重要的电气开关装置，在自动化控制系统中扮演着重要角色。

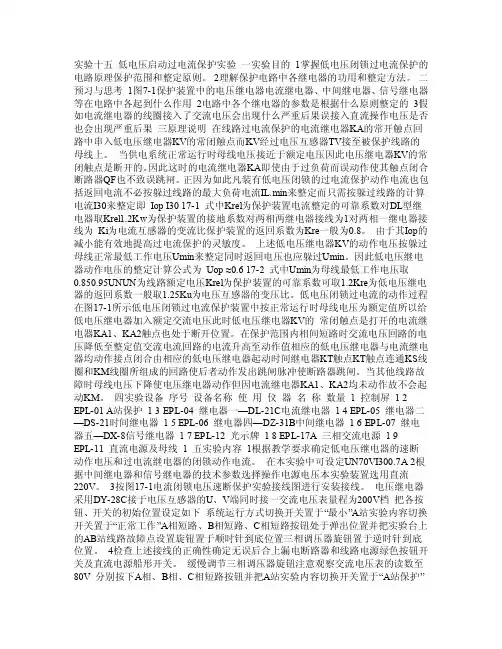

实验十五低电压启动过电流保护实验一实验目的1掌握低电压闭锁过电流保护的电路原理保护范围和整定原则。

2理解保护电路中各继电器的功用和整定方法。

二预习与思考1图7-1保护装置中的电压继电器电流继电器、中间继电器、信号继电器等在电路中各起到什么作用2电路中各个继电器的参数是根据什么原则整定的3假如电流继电器的线圈接入了交流电压会出现什么严重后果误接入直流操作电压是否也会出现严重后果三原理说明在线路过电流保护的电流继电器KA的常开触点回路中串入低电压继电器KV的常闭触点而KV经过电压互感器TV接至被保护线路的母线上。

当供电系统正常运行时母线电压接近于额定电压因此电压继电器KV的常闭触点是断开的。

因此这时的电流继电器KA即使由于过负荷而误动作使其触点闭合断路器QF也不致误跳闸。

正因为如此凡装有低电压闭锁的过电流保护动作电流也包括返回电流不必按躲过线路的最大负荷电流IL.min来整定而只需按躲过线路的计算电流I30来整定即Iop I30 17-1 式中Krel为保护装置电流整定的可靠系数对DL型继电器取Krel1.2Kw为保护装置的接地系数对两相两继电器接线为1对两相一继电器接线为Ki为电流互感器的变流比保护装置的返回系数为Kre一般为0.8。

由于其Iop的减小能有效地提高过电流保护的灵敏度。

上述低电压继电器KV的动作电压按躲过母线正常最低工作电压Umin来整定同时返回电压也应躲过Umin。

因此低电压继电器动作电压的整定计算公式为Uop ≈0.6 17-2 式中Umin为母线最低工作电压取0.850.95UNUN为线路额定电压Krel为保护装置的可靠系数可取1.2Kre为低电压继电器的返回系数一般取1.25Ku为电压互感器的变压比。

低电压闭锁过电流的动作过程在图17-1所示低电压闭锁过电流保护装置中按正常运行时母线电压为额定值所以给低电压继电器加入额定交流电压此时低电压继电器KV的常闭触点是打开的电流继电器KA1、KA2触点也处于断开位置。

继电器使用方法
继电器是一种电气控制装置，它利用电磁吸引力原理来控制开关通断。

它在工业自动化控制、电力系统保护、家用电器控制等领域有着广泛的应用。

下面将介绍继电器的使用方法，希望对大家有所帮助。

1. 选择合适的继电器。

在使用继电器之前，首先要选择合适的继电器型号。

要根据实际控制的电流和电压来选择继电器的额定参数，以确保继电器能够正常工作并且具有足够的安全性能。

2. 连接继电器。

将继电器的触点与控制设备进行连接。

通常情况下，继电器的触点分为常开触点和常闭触点，根据实际需要选择连接方式。

在连接继电器时，要确保电路连接正确，避免接错线导致故障。

3. 调试继电器。

在连接完成后，需要对继电器进行调试。

可以通过给继电器加电，观察触点的通断情况来判断继电器是否工作正常。

同时，也可以通过测量继电器的触点电阻来验证继电器的工作状态。

4. 维护继电器。

在长时间使用过程中，继电器可能会出现接触不良、触点氧化等问题，因此需要定期进行维护。

可以使用专门的工具清洁继电器触点，确保其正常工作。

5. 注意安全。

在使用继电器时，要注意安全问题。

在连接电路时，要断开电源，避免触电。

同时，也要注意继电器的工作环境，避免进水、进尘等问题影响继电器的正常工作。

综上所述，继电器的使用方法并不复杂，但是在实际操作中需要注意细节，确保继电器能够正常工作。

希望以上内容对大家有所帮助，谢谢阅读！。

怎样使用继电器进行电路控制继电器是一种常用的电气元件，广泛应用于电路控制中。

通过继电器，我们可以在电路中实现高功率设备的控制与保护。

本文将介绍继电器的基本原理、使用方法以及在电路控制中的应用。

一、继电器的基本原理继电器是一种电磁开关，通过控制小电流来切换或控制大电流。

其基本原理是电磁铁的吸引和释放。

继电器的主要组成部分包括电磁铁和触点。

电磁铁由线圈和铁芯组成，当线圈通电时，产生的磁场将吸引铁芯，进而使触点闭合或断开。

通过这种开关触点的闭合与断开，实现电路的控制。

二、继电器的使用方法1. 连接线路：继电器需要与电源和被控制的设备进行连接。

一般情况下，继电器的线圈接入电源，触点则连接到被控制设备的电路中。

为了保证电路的稳定性，需要正确连接线路并注意继电器的额定电压和电流。

2. 控制信号：继电器需要一个外部控制信号来触发。

控制信号可以是直流电源的电压或一个开关信号。

当电磁铁受到控制信号的作用时，继电器的触点状态会发生改变。

3. 电路保护：继电器还可以用于电路的保护。

例如，在高电流情况下，继电器可以通过触点断开电路以避免过载或短路等故障。

三、继电器在电路控制中的应用1. 自动控制系统：继电器广泛应用于自动控制系统中，例如工业自动化和家居自动化。

通过继电器的开关控制，可以实现灯光、电机、风扇等设备的自动开关。

2. 车辆电路控制：继电器在汽车电路中起着重要的作用。

例如，车辆的大灯和雨刷等设备，通过继电器进行控制，实现远光灯、近光灯的切换以及雨刮器的调速。

3. 电力系统保护：继电器对电力系统的保护至关重要。

在电力系统中，继电器可以监测电流、电压、频率等参数，一旦发生异常，继电器将通过触点断开电路以保护电力设备的安全运行。

4. 家用电器控制：继电器也可以应用于家用电器控制中。

例如，通过继电器的开关控制，可以实现电视机、空调、冰箱等家电设备的远程操作，提高生活的便利性与舒适度。

综上所述，继电器是一种非常实用的电路控制元件，能够帮助我们实现各种设备的控制与保护。

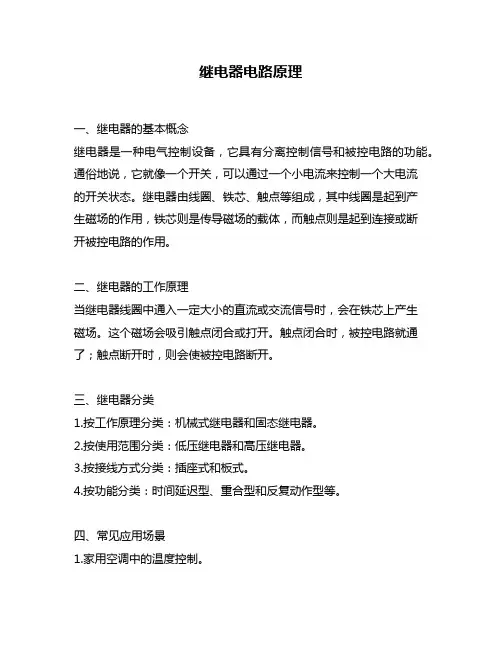

继电器讲解继电器是一种电气控制器件，用来控制较大功率的电气设备的开关。

它通常由电磁铁和触点组成，通过电磁铁的吸合和释放来控制触点的开闭。

继电器在电路中起到了重要的作用，广泛应用于工业控制、电力系统、通讯设备等领域。

继电器的工作原理是利用电磁铁的吸合和释放来控制触点的动作。

当继电器通电时，电流通过电磁铁产生磁场，使电磁铁吸合，触点闭合；当继电器断电时，电磁铁失去磁性，触点打开。

通过这种方式，继电器可以实现对电路的控制，起到开关的作用。

继电器具有很多优点，其中之一是可以实现电气和机械的隔离，保护控制电路和被控设备。

此外，继电器可以实现多路开关控制，使得电路更加灵活多变。

另外，继电器具有较高的可靠性和稳定性，可以长时间工作而不易发生故障。

因此，继电器在工业控制中得到了广泛的应用。

在工业自动化领域，继电器可以实现对各种设备的控制，如电机、灯光、加热器等。

通过编程控制继电器的动作，可以实现复杂的自动化控制系统。

此外，继电器还可以用于电力系统中的保护装置，如过流保护、欠压保护等，保障电力系统的安全稳定运行。

除了工业领域，继电器还广泛应用于家用电器、通讯设备等领域。

例如，家用电器中的定时器、温控器等都是通过继电器实现控制的。

通讯设备中的信号放大器、中继器等也常常采用继电器作为控制元件。

总的来说，继电器作为一种重要的电气控制器件，在各个领域都发挥着重要作用。

它的工作原理简单可靠，具有较高的可靠性和稳定性，广泛应用于工业控制、电力系统、通讯设备等领域。

随着科技的发展，继电器的种类和功能也在不断扩展，为各种设备和系统的控制提供了方便和可靠的解决方案。

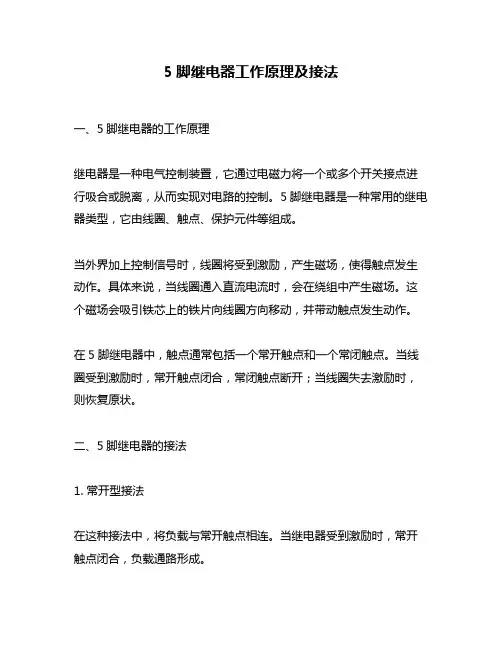

5脚继电器工作原理及接法一、5脚继电器的工作原理继电器是一种电气控制装置，它通过电磁力将一个或多个开关接点进行吸合或脱离，从而实现对电路的控制。

5脚继电器是一种常用的继电器类型，它由线圈、触点、保护元件等组成。

当外界加上控制信号时，线圈将受到激励，产生磁场，使得触点发生动作。

具体来说，当线圈通入直流电流时，会在绕组中产生磁场。

这个磁场会吸引铁芯上的铁片向线圈方向移动，并带动触点发生动作。

在5脚继电器中，触点通常包括一个常开触点和一个常闭触点。

当线圈受到激励时，常开触点闭合，常闭触点断开；当线圈失去激励时，则恢复原状。

二、5脚继电器的接法1. 常开型接法在这种接法中，将负载与常开触点相连。

当继电器受到激励时，常开触点闭合，负载通路形成。

2. 常闭型接法在这种接法中，将负载与常闭触点相连。

当继电器受到激励时，常闭触点断开，负载通路切断。

3. 双刀双掷型接法在这种接法中，将两个负载分别与常开触点和常闭触点相连。

当继电器受到激励时，常开触点闭合，常闭触点断开；当继电器失去激励时，则恢复原状。

4. 保护型接法在这种接法中，将继电器的线圈安装在负载电路上。

当负载出现故障时，线圈会受到过流或过压等影响而烧毁，从而保护负载不受损害。

5. 时间延迟型接法在这种接法中，使用带有时间延迟功能的5脚继电器。

通过调节时间延迟装置的参数，可以实现对负载进行一定时间的延迟控制。

总之，在实际应用中需要根据具体情况选择不同的5脚继电器接法方式，并结合其他元件（如保护元件、时间延迟装置等）进行组合使用。

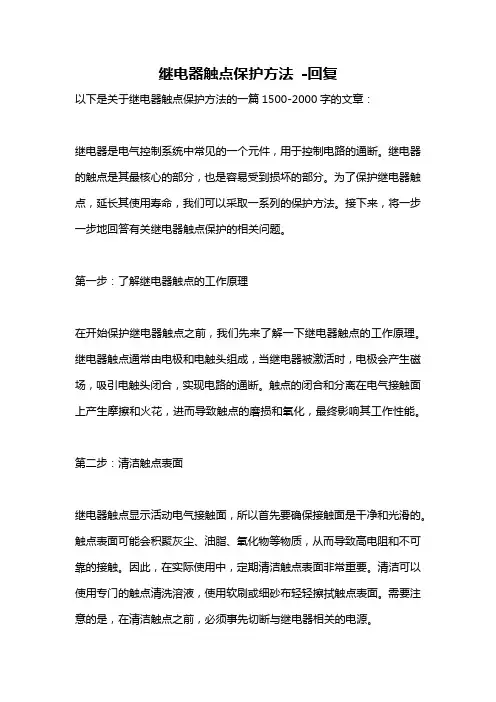

继电器触点保护方法-回复以下是关于继电器触点保护方法的一篇1500-2000字的文章：继电器是电气控制系统中常见的一个元件，用于控制电路的通断。

继电器的触点是其最核心的部分，也是容易受到损坏的部分。

为了保护继电器触点，延长其使用寿命，我们可以采取一系列的保护方法。

接下来，将一步一步地回答有关继电器触点保护的相关问题。

第一步：了解继电器触点的工作原理在开始保护继电器触点之前，我们先来了解一下继电器触点的工作原理。

继电器触点通常由电极和电触头组成，当继电器被激活时，电极会产生磁场，吸引电触头闭合，实现电路的通断。

触点的闭合和分离在电气接触面上产生摩擦和火花，进而导致触点的磨损和氧化，最终影响其工作性能。

第二步：清洁触点表面继电器触点显示活动电气接触面，所以首先要确保接触面是干净和光滑的。

触点表面可能会积聚灰尘、油脂、氧化物等物质，从而导致高电阻和不可靠的接触。

因此，在实际使用中，定期清洁触点表面非常重要。

清洁可以使用专门的触点清洗溶液，使用软刷或细砂布轻轻擦拭触点表面。

需要注意的是，在清洁触点之前，必须事先切断与继电器相关的电源。

第三步：减少触点的负载电流负载电流是继电器触点易受损的一个重要因素。

当负载电流过大时，触点在闭合和分离时会产生大的电弧和火花，从而加速触点的磨损和氧化。

因此，一种有效的触点保护方法是减少触点的负载电流。

可以通过增加触点数量并将负载电流均匀分布在这些触点上来实现。

此外，使用合适的继电器类型和规格，确保其能够有效处理所需的负载电流也是很重要的。

第四步：使用继电器保护电路继电器保护电路可以帮助保护继电器触点不受过电流和过电压的影响。

过电流保护器和过电压保护器是两种常见的继电器保护电路。

过电流保护器可监控负载电流，一旦负载电流超过设定值，保护器会及时切断电路，从而保护继电器触点。

过电压保护器则负责监测负载电压，当电压超过安全范围时，保护器会自动切断电路。

使用这些保护电路可以有效降低继电器触点的损坏风险。

继电器使用方法及注意事项继电器是一种常见的电气元件，在电路中起到控制信号的放大、转化和隔离的作用。

以下是关于继电器的使用方法和注意事项的详细介绍。

一、继电器的使用方法：1.选择合适的继电器：在选用继电器时，需要根据所控制的电流、电压和负载类型等因素选择适合的继电器型号。

继电器通常标有最大允许的电流和电压。

2.接线方式：-继电器线圈接线：继电器的线圈有两个线头，通常标有“＋”和“-”，分别代表正极和负极。

为了保证继电器的正常工作，通常线圈的负极与电源的负极相连，而正极通过控制信号开关控制。

-继电器触点接线：继电器的触点有通常有两组，分别是常闭触点和常开触点。

常闭触点在继电器没有接通时闭合，而常开触点在继电器没有接通时断开。

根据所需的电路接线方式，可以选择使用常开触点或者常闭触点。

3.控制信号的输入：根据继电器的种类不同，控制信号的输入方式也会有所不同。

常见的控制信号输入方式包括：直流控制信号，交流控制信号，数字控制信号和模拟控制信号等。

4.设置工作参数：根据所需的功能，可以设置继电器的工作参数。

例如，设置动作电压、动作时间延迟等。

5.加入保护电路：为了保护继电器和其控制电路，通常需要在继电器的线圈和触点之间加入保护电路。

常见的保护电路有瞬态电压抑制器、二级保护电路等。

二、继电器的注意事项：1.选择适当的继电器类型：不同的继电器类型适用于不同的应用场景，因此需要根据具体的应用需求选择合适的继电器。

例如，需要控制高电压或高电流的负载时，应选择能够承受相应电压和电流的继电器。

2.正确接线：继电器的线圈和触点接线都需要正确连接。

接线错误可能会导致继电器无法正常工作或损坏。

应仔细查看继电器的线圈和触点电路图，并根据线路图正确接线。

3.适当控制信号的输入：继电器的控制信号通常需要满足一定的输入电压或电流范围才能正常工作，因此需要适当控制信号的输入。

过高或过低的信号可能会导致继电器无法正常工作。

4.注意电源的稳定性：继电器对电源的稳定性有一定的要求，如果电源波动过大，可能会导致继电器频繁开关或不稳定的工作。
