提高钢筋直螺纹连接接头一次合格率PPT课件

01
02
03
确保工程质量
合格的钢筋直螺纹连接接头能够保证结构的稳定性和安全性，降低工程质量风险。
提高施工效率
减少返工和整改，加快施工进度，降低工程成本。
促进技术进步
提高钢筋直螺纹连接接头一次合格率，有利于推动相关技术的进步和发展。
02 钢筋直螺纹连接接头现状分析
当前钢筋直螺纹连接接头合格率情况
案例二
某高速公路项目，在桥梁和隧道等关键部位，采用钢筋直螺纹连接技术，通过优化施工流程和加强质量检测，成功提高了接头一次合格率，确保了工程的安全性和稳定性。
经验总结与推广
经验总结
从上述成功案例中，可以提炼出一些共性的经验，如严格控制材料质量、优化工艺参数、加强质量检测等。这些经验可以为其他类似工程提供有益的借鉴和参考。
当前钢筋直螺纹连接接头的一次合格率较低，不能满足施工要求，需要采取有效措施提高合格率。
不同批次、不同生产厂家生产的钢筋直螺纹套筒存在质量差异，
导致连接接头质量不稳定。
工人操作技能水平参差不齐，部分工人对钢筋直螺纹连接工艺不熟悉，容易造成连接质量不符合
要求。
常见问题及原因分析
钢筋直螺纹连接接头松动
严格控制材料质量
总结词
确保钢筋原材料质量是提高直螺纹连接接头合格率的基础。
详细描述
选择正规、信誉良好的供应商，确保钢筋规格、型号符合设计要求，进场时进行质量抽检，确保原材料质量合格。
优化加工设备和工艺参数
总结词
先进的设备和合理的工艺参数是提高接头合格率的关键。
详细描述
定期对加工设备进行检查和维护，确保设备处于良好状态；通过试验确定最佳的工艺参数，如切削速度、进刀量等，以提高钢筋直螺纹的加工质量。

钢筋工程培训课件PPT

危险源识别与应对措施
环保要求与措施
分析钢筋加工过程中可能产生的环境污染问题，提出相应的环保要求和治理措施。
识别钢筋加工过程中的危险源，提出相应的防范措施和应急处理措施。
钢筋加工案例分析
成功案例分享
分享一些在钢筋加工方面取得成功的案例，分析其成功的经验和做法。
问题案例剖析
剖析一些在钢筋加工过程中出现问题的案例，分析问题的原因和教训，提出改进措施。钢筋工程验 Nhomakorabea程序与标准
验收程序
提交验收申请、组织验收人员、进行现场检查、填写验收记录等。
验收标准
依据国家相关规范、标准和设计要求，对钢筋工程的各项质量指标进行评定，确保工程符合验收标准。
06 钢筋工程安全与环保管理
钢筋工程安全管理制度与措施
建立健全安全生产责任制
明确各级管理人员和操作人员的安全职责，形成全员参与的安全管理体系。
03 钢筋连接技术
钢筋连接方法与特点
绑扎连接
利用铁丝将两根钢筋绑扎在一起，适用于较小直径的钢筋连接，具有施工简便、成本低廉的特点。
焊接连接
通过电弧焊、电阻焊等方法将两根钢筋焊接在一起，适用于各种直径的钢筋连接，具有连接强度
高、刚度好的特点。
机械连接
通过钢筋连接套筒、螺纹连接等方式将两根钢筋连接在一起，适用于大直径、高强度钢筋的连接，具有连接可靠、施工效率高的特
钢筋连接安全与环保
遵守安全操作规程
在进行钢筋连接施工时，应严格遵守安全操作规程，佩戴好安全防护用品，确保施工人员的安全。
减少环境污染
在施工过程中，应采取有效的措施减少噪音、粉尘等污染物的排放，降低对周围环境的影响。
节约资源能源

《图解钢筋柱配筋》PPT模板课件

改造截面法2（详图表法）
• 平面图：基本按照列表法规则画，一般一个建筑物只画一个平面图，图中只画柱子轮廓图
• 列表：将列表法中用文字表达的截面尺寸、纵筋、箍筋改用截面法的放大截面表达
细部构造
细节决定成败
03G101－1图集中柱纵向钢筋连接构造
03G101-1P36图集规定
钢筋的做法
适用范围：各种的结构
改造截面法1
• 将列表法和截面法的优点结合起来
• 平面图：按照截面法规则分标准层画，但是图中所有柱子编号后只画轮廓图，不画放大的配筋截面图
• 配筋截面：将各个编号的柱子放大截面图画在平面图旁边，表达截面尺寸、纵筋、箍筋
裙房标高 0.830～ 11.630 柱平法施工图
柱子为框架柱编号
为2
定位b边尺寸与轴
线关系
150 450
柱子尺寸 b=650mm h=600mm
定位h边尺寸与轴
线关系
所有纵筋位置见断面图
角部纵筋 4φ22
b边中部纵筋 5φ22
所有纵筋（角部、b边中部、 hh边边中中部部）纵一筋
共242φφ222
150 450
纵筋直径只有1种，全部纵筋注写在集中标注；钢筋位置在断面图中按照实际布置画出； b边和h边不再用文字标注
（2）注写方法
• 截面注写法 • 列表法 • 详图表法
①截面注写法
在分标准层绘制的柱平面布置图上，对所有的柱子编号，分别在同一编号的柱中选择一个截面，并将此截面在原位放大，以直接注写截面尺寸、轴线定位和配筋具体数值
图名表示这张配筋图表达的是第 6层到第11层柱
子的配筋图
特别注意：只画竖向构件（柱、墙）√

《钢筋连接》课件

除了建筑工程、桥梁工程和隧道工程外，钢筋连接还广泛应用于其他工程领域。
详细描述
其他工程领域如电力工程、水利工程、铁路工程等也需要使用钢筋连接来加强结构的稳定性和安全性。在这些工程领域中，钢筋连接的应用场景和要求各不相同，需要根据具体的工程要求和实际情况进行选择和应用。
05
钢筋连接的未来发展
焊接连接
总结词
通过高温熔化钢筋端部，使两根钢筋熔为一体，实现传力。
详细描述
焊接连接是一种常见的钢筋连接方式，适用于各种类型的钢筋连接。通过高温熔化钢筋端部，使两根钢筋熔为一体，形成整体骨架，达到传递力的目的。该方法连接强度高，稳定性好，但需要专业的焊接设备和操作人员，成本较高。
机械连接
总结词
提高施工效率
通过钢筋连接，可以快速完成结构的拼装和安装，提高施工效率。
钢筋连接的分类
焊接连接
通过电弧或其他热源将钢筋端部加热熔化，然后通过填充材料将两根钢筋连接在一起。常见的焊接方式有闪光对焊、电弧焊、埋
弧焊等。
机械连接
通过机械方式将钢筋端部夹紧，然后通过套筒或其他连接件将两根钢筋连接在一起。常见的机械连接方式有直螺纹套筒连接、锥
总结词
建筑工程中，钢筋连接主要用于构建结构主体框架，确保建筑物的稳定性和安全性。
详细描述
在建筑工程中，钢筋连接主要应用于梁、柱、板等结构构件的连接，通过焊接、绑扎、机械连接等方式将各个钢筋材料牢固地结合在一起，形成结构主体框架。钢筋连接的质量直接影响建筑物的稳定性和安全性，因此对于连接工艺和材料的要求非常严格。
《钢筋连接》PPT课件
目录 CONTENTS
• 钢筋连接概述 • 钢筋连接的基本原理 • 钢筋连接方法 • 钢筋连接的应用场景 • 钢筋连接的未来发展

《图解钢筋案例》课件

如地下管线、水池、水箱、污水处理等多个领域，都需要使用钢筋混凝土结构
来保证工程的质量和安全。
钢筋的施工流程
1 地钢筋
根据图纸要求，按照规定的位置和长度将钢筋进行布置，保证钢筋的正确性和稳定性。
2 制作混凝土模板
制作混凝土模板是确保混凝土施工和钢筋接触紧密、牢固的重要步骤。
3 浇筑混凝土
混凝土的浇筑和加固放大，也是钢筋混凝土施工中的重要环节，需要注意施工工艺和材料的选择。
3 分类
按照直径、用途、强度等级等因素将钢筋分为不同的类型，具有不同的机械性能、适用范围和标准规格。
钢筋的加工制造
选择
选择合适的钢材，包括材料、直径、种类、品牌、生产日期等因素。
加工方式
质量控制
钢筋的加工方式包括剪断、弯曲、切割、密钢等多种方法，以满足工程施工的要求。
通过严格的质量控制和检测，确保钢筋的各项性能符合国家标准，保障工程质量和安全。
钢筋的前景与发展
将更加注重环保、经济、韧性等多个方面的考虑，为工程建设和社会发展提供可持续的解决方案。
筋的使用场景
1
地基基础
钢筋混凝土地基基础是保证房屋安全稳
桥梁结构
2
定的基础，可以分为承台、承板、承柱等多个部分。
钢筋混凝土桥梁结构是工程建设中的重
要组成部分，包括桥面板、墩柱、拱肋
等多个部分。3建筑体钢筋混凝土建筑墙体是保证建筑稳定和
耐久的构件，包括承重墙、隔墙、外墙
其他使用场景
4
等多个部分。
4 整体施工流程
钢筋施工的整体流程包括预处理、准备工作、施工管理、质量控制等多个方面，需要科学规划和有效实施。
钢筋的检测与维护

钢筋的焊接接头

电渣焊焊包不符合要求渣焊钢筋轴线偏离严重
钢筋电渣压力焊焊接要求：焊包均匀，焊包高度不得＜3mm,无夹渣，焊接钢筋轴线偏移不得＞3mm，且不得＞1d；角度不得＞3度；
位于同一连接区段内的钢筋焊接接头面积不宜超过50%；两个连接区段的钢筋焊接接头间距≥35d；
搭接焊
对焊
电渣压力焊
❖ 施工中常见焊接不合格焊点：
闪光对焊钢筋轴线偏离严重

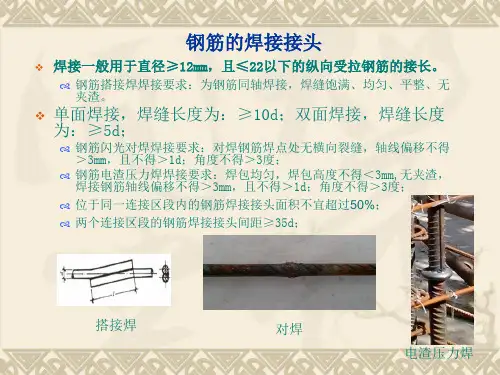

钢筋的焊接接头
❖ 焊接一般用于直径≥12mm，且≤22以下的纵向受拉钢筋的接长。
钢筋搭接焊焊接要求：为钢筋同轴焊接，焊缝饱满、均匀、平整、无夹渣。
❖ 单面焊接，焊缝长度为：≥10d；双面焊接，焊缝长度为：≥5d；
钢筋闪光对焊焊接要求：对焊钢筋焊点处无横向裂缝，轴线偏移不得＞3mm，且不得＞1d；角度不得＞3度；

钢筋工程培训精品PPT课件

冷拔注意
❖ 多次冷拔，每次冷拔的压缩率β不宜太大，否则
拔丝机的功率要大，拔丝模易损耗，且易断丝。一般前道钢丝和后道钢丝的直径之比以1:0.87为宜。
❖ 冷拔次数亦不宜过多，否则易使钢丝变脆。
三、钢筋连接方法: 绑扎、搭接、焊接和机械连接
钢筋绑扎
❖ 绑扎钢筋铅丝规格是20一22号或20一22号铁丝 ❖ 绑钢筋网片时用单根22号镀锌铅丝，绑扎钢筋骨
❖ 焊接接头质量检查除外观外，亦需抽样作拉伸试验。
搭接焊
钢筋电弧焊的接头形式
立焊的剖口焊
帮条焊
平焊的剖口焊
3、电渣压力焊
❖ 多用于竖向钢筋的焊接接长。
❖ 夹具需灵巧，保证上下钢筋的轴线最大偏移不得大于0.1d，同时也不得大于2mm。
❖ 先将钢筋端部约120mm范围内的铁锈除尽，将夹具夹牢在下部钢筋上，并将上部钢筋扶直夹牢于活动电极中。装上药盒，装满焊药，接通电路，用手柄使电弧引燃（引弧）。然后稳定一定时间，使之形成渣池并使钢筋熔化（稳弧），随着钢筋的熔化，用手柄使上部钢筋缓缓下送。当稳弧达到规定时间后，在断电同时用手柄进行加压顶锻（顶锻），以排除夹渣和气泡，形成接头。待冷却一定时间后，即拆除药盒、回收焊药、拆除夹具和清除焊渣。
❖ 钢筋与预埋件T形接头的焊接宜用埋弧压力焊
1、闪光对焊
❖ 热轧钢筋的焊接宜优用
❖ 对焊机使两段钢筋接触，通过低电压强电流，待钢筋被加热到一定温度变软后，进行加压顶锻，形成对焊接头。
❖ 工艺常用有：连续闪光焊、预热闪光焊和闪光— 预热—闪光焊
钢筋闪光对焊
1 焊接的钢筋；2固定电极；3可动电极； 4机座；5变压器；6手动顶压机构
钢筋冷拔的工艺过程
❖ 工艺过程：轧头、剥壳、通过润滑剂进入拔丝模冷拔。

钢筋工程施工技术交底培训讲义PPT图文

Logo
所有穿梁套管或大于300mm的洞口必须加强处理
加强筋
规范【GB50303-2002 第26.2.2条】规定：避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能承受大于 49N(5kg)的垂直拉力。
（5）成品保护
Logo
1、楼层现浇板钢筋安
3、浇筑混凝土前，需用
装顺序：梁筋绑扎
1、要求工人焊接后敲除干净焊渣，并进行自检； 2、施工单位质检人员必须检查每个焊接接头，对不合格接头（偏苞，错位）的进行标记，安排工人进行割除重焊； 3、施工单位质检人员检查无问题后，通知监理进行验收，未验收不允许进行下道工序钢筋绑扎； 4、监理对不符合要求的电渣压力焊接头，每个接头处以 100元罚款； 5、对未整改的电渣压力焊接头，强行合模，处以5000元罚款，并勒令停工整改。
示范样板
定位筋
焊接定位箍筋防止柱钢筋偏位
Logo
为了保证楼面钢筋排布均匀，间距符合设计尺寸，在板底钢筋绑扎前，模板上进行弹线控制
悬挑板阳角、单向大于４m的板面及两端外墙转角处要设置放射形加强筋，以防45°贯通直裂缝的产生，一般设置钢筋数量不应少于7￠10钢筋，长度应大于板短跨三分之一，且不得小于1.5m
两道箍筋绑扎剪力墙和
完毕→板面底筋→
柱每根钢筋，防止偏位；
水电穿管→吊模→
4、浇筑混凝土时，专人
上板面负筋→加马
看护，调整被踩踏板面
凳→验收合格→浇
负筋和钢筋偏位，板面
筑混凝土；
1) 构件中受力钢筋的保护层厚度尚不应小于钢筋的公称直径。
负筋必须使用铁马镫，
2、要有足够垫块保证 2) 混凝土强度等级不大于C25时，表中保护层厚度数值保证板面负筋保护层厚

钢筋直螺纹连接ppt课件

端头平整，牙型完整，丝头长度、螺距、完整丝扣数规
范满足要求
端头不平整，牙型不完整，完整丝扣数不足、丝头长度不足、丝扣有断丝现象。
成品合格丝头
不合格丝头
精品课件
带保护帽
存放备用
精品课件
精品课件
钢筋、套筒就位
连接前检查内容：
使用普通扳手或管钳将接头拧紧
1、检查钢筋丝头是否和连接套筒规格一致；
1、各种类型和型式的接头都应进行工艺检验，检验项目包括单项拉伸极限抗拉强度和残余变形量；
2、每种规格钢筋接头时间不应少于3根； 3、工艺检验不合格时，应进行工艺参数调整，合格后方可按最终确认的工艺参数进行接头批量生产。
精品课件
精品课件
本流程图反映的是一个合格的钢筋直螺纹套筒连接施工工艺。如某道工序或者产品不合格，均不能进行下道工
该标准规定了钢筋机械连接用套筒的术语和定义、分类、型式和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
精品课件
2、机械连接定义及等级划分
精品课件
精品课件
外观图片
剖面图片
丝头
精品课件套筒
精品课件
接头的抗拉强度等级划分
精品课件
3、滚轧直螺纹丝头加工工艺及检查项目
精品课件
当钢筋接头安装完成后，施工单位质检员应抽取该检验批的10%做扭矩检测，质检员需根据抽检情况填写《现场钢筋丝头连接质量检验记录表》，并在抽检合格的钢筋套筒上做黄色标记。
当钢筋接头安装完成后，监理单位应对施工单位质检员检测丝头连接的50%做扭矩检测，根据抽检情况填写《现场钢筋丝头连接质量检验记录表》，并在抽检合格的钢筋套筒上做红色标记。
精品课件

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

钢筋情况
钢筋标志钢筋级别公称直径
检验依据
3F22 Ⅱ
22mm
JGJ/T27-2001
钢筋炉号
试件编号
/ / /
弯曲试验
2461864
弯心直径（α=900）（mm）
弯曲后接头外侧横向裂纹宽度（mm）
/
/
/
/
所检指标符合JGJ18-2003中的有关钢筋焊接的标准
检验单位
（盖章）
技术负责：
校核：
检验：
6
钢筋链接
一般项目
1.钢筋的接头应设置在受力较小处，同一受力钢筋不宜设置两个
或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的 10倍
7
钢筋链接
2、要对钢筋机械连接接头、焊接接头的外观进行全数检查。
8
现场检验内容
外观质量检查：
1.焊包均匀 2.表面无明显烧伤 1.接头作力矩扳手试验
4
委托单位工程名称使用部位样品来源检验类别代表批量连接方法接头型式钢筋牌号
试件编号
1 2 3 / / / 检验结论
备注
钢筋套筒接头力学性能检验报告
委托编号：JLHJ10080015
检验编号：HJ10080015
锦凌水库右岸建筑及安装工程葛洲坝施工项目部综合队
检验单位
（盖章）
5
ቤተ መጻሕፍቲ ባይዱ 委托单位工程名称
使用部位
样品来源检验类别代表批量焊接方法接头型式钢筋牌号
试件编号
1 2 3 检验结论
备注
钢筋焊接接头力学性能检验报告
委托编号：JLHJ10070014
检验编号：HJ10070014
抗拉强度 σb
（MPa） 545 555 555
锦凌水库右岸建筑及安装工程葛洲坝施工项目部综合队
锦凌水库右岸建筑及安装工程
6#溢流坝段 ▽21.5~▽22.5m
综合队送样
委托检验
170个电弧焊
单面搭接焊
HRB335 拉伸试验
断口距焊接初尺寸（mm）
28
35
31
断裂特征
母材塑断母材塑断母材塑断
收样日期
2010年 7月 31日
检验日期
2010年 7月 31日
报告日期
2010年 8月 1日
收样日期
2010年 8月 10日
锦凌水库右岸建筑及安装工程
检验日期
2010年 8月 10日
/
报告日期
2010年 8月 11日
综合队送样委托检验
3个
钢筋情况
钢筋标志钢筋级别公称直径
3LY25 Ⅱ
25mm
机械连接套筒连接
检验依据
JGJ107-2003 JGJ/T27-2001
/
钢筋炉号
BL9117358
拉伸试验
弯曲试验
抗拉强度 σb
（MPa）
断口距焊接初尺寸（mm）
断裂特征
试件编号
弯心直径（α=900）（mm）
弯曲后接头外侧横向裂纹宽度（mm）
540
/
母材塑断
/
/
530
/
母材塑断
/
/
535
/
母材塑断
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
/
所检指标符合JGJ107-2003中的有关钢筋焊接的标准
钢筋链接
。我们低调的作品。
宋晓龙
高嘉宾
1
钢筋链接
主控项目 1、纵向受力钢筋的链接方式应符合设计要求。
2
（重点）2.机械连接筋钢接头、焊接接头试件作力学性能检测
检验方法：1.检查产品合格证 2.接头力学性能实验报告
3
1）钢筋连接取样：（GB50204—2002）：（1）钢筋闪光对焊接头必试：抗拉强度、弯曲试验 ①同一台班内由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。当同一台班内，可在一周内累计计算；累计仍不足300个接头，也按一批计。 ②力学性能试验时，试件应从成品中随机切取6个试件，其中3个做拉伸试验，3个做弯曲试验。 ③ 焊接等长预应力钢筋（包括螺丝杆与钢筋）。可按生产条件作模拟试件。 ④螺丝端杆接头可只做拉伸试验。 ⑤封闭环式箍筋闪光对焊接头，以600个同牌号、同规格的接头作为一批，只做拉伸试验。 ⑥若初试结果不符合要求时，可随机现取双倍数量试件进行复试。当模拟件试验结果不符合要求时，复试应从成品中切取，其数量和要求与初试时相同。（2）机械连接必试：抗拉强度 ①工艺检验：在正式施工前，按同批钢筋、同种机械连接形式的接头试件不少于3根，同时对应截取接头试件的母材，进行抗拉强度试验。 ②现场检验：接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同形式、同规格的结头每500个为一验收批。不足500个接头也按一批计。每一验收批必须在工程结构中随机截取3个试件做单向拉伸试验。在现场连续检验10个验收批，其全部单向拉伸试件一次抽样均合格时，验收批接头数量可扩大一倍。
单向拉伸试验
（由检验部门在现场进行的抽样检验)
9
钢筋链接
当受力钢筋采用机械连接接头或焊接连接接头时，设置在同一构件内的接头宜相互错开。
10
重点-钢筋链接
11
请多指教
12
